Гидроэлектростанция своими руками: как соорудить автономную мини-ГЭС

Мини-гидроэлектростанция своими руками

Конструкция ГЭС достаточно сложная, поэтому самостоятельно удастся построить лишь небольшую станцию, которая позволит сэкономить на электричестве или обеспечит энергией скромное хозяйство. Ниже приведены два примера реализации самодельной ГЭС.

Как сделать мини-ГЭС из велосипеда

Этот вариант ГЭС идеален для велопоходов. Он компактный и легкий, но сможет обеспечить энергией небольшой лагерь, разбитый на берегу ручья или реки. Полученного электричества хватит на вечернее освещение и зарядку мобильных устройств.

Для монтажа станции понадобится:

• Переднее колесо от велосипеда.
• Велогенератор, который используется для питания велосипедных фонарей.
• Самодельные лопасти. Их вырезают заранее из листового алюминия. Ширина лопастей должна быть от двух до четырех сантиметров, а длина — от втулки колеса до его обода. Лопастей может быть любое количество, располагать их нужно на одинаковом расстоянии друг от друга.

Чтобы запустить подобную станцию, достаточно погрузить колесо в воду. Глубина погружения определяется экспериментально, примерно от трети до половины колеса.

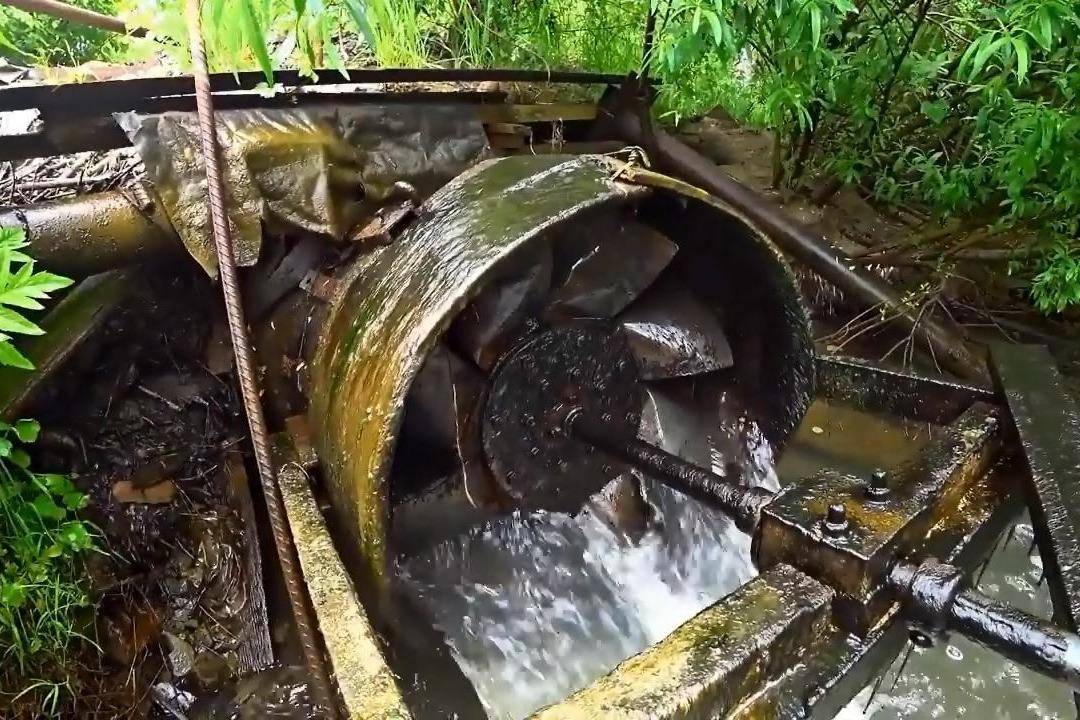

Как построить мини-ГЭС на основе водяного колеса

Для постройки более мощной станции для постоянного использования понадобятся более прочные материалы. Лучше всего подойдут металлические и пластиковые элементы, которые легче защитить от воздействия водной среды. Но годятся и деревянные детали, если пропитать их специальным раствором и покрасить водостойкой краской.

Для станции необходимы следующие элементы:

• Стальной барабан от кабеля (2,2 метра в диаметре). Из него изготавливается ротор-колесо. Для этого барабан разрезается на части и сваривается заново на расстоянии в 30 сантиметров. Из остатков барабана делают лопасти (18 штук). Их приваривают к радиусу под углом в 45 градусов. Для поддержки всей конструкции из уголков или труб изготавливают раму. Колесо вращается на подшипниках.
• На колесо устанавливается цепной редуктор (коэффициент передачи должен равняться четырем). Чтобы легче свести оси привода и генератора, а также снизить вибрацию, вращение передается через кардан от старого автомобиля.
• Для генератора подходит асинхронный двигатель. К нему следует добавить еще один шестеренчатый редуктор с коэффициентом около 40. Тогда для трехфазного генератора с 3000 оборотами в секунду при общем коэффициенте редуцирования 160 количество оборотов снизится до 20 оборотов в минуту.
• Поместите всю электрику в водонепроницаемую емкость.

Описанные исходные материалы легко найти на свалке или у знакомых. За резку стального барабана болгаркой и за сварку можно заплатить специалистам (или же сделать все самостоятельно). В итоге ГЭС мощностью до 5 кВт обойдется в незначительную сумму.

Получить электричество из воды не так и сложно. Труднее выстроить автономную систему электроснабжения на основе самодельной ГЭС, поддерживать станцию в рабочем состоянии и обеспечивать безопасность людей и животных вокруг нее.

Типовая схема гидростанции

1. Бак
2. Насос
3. Фильтр напорный
4. Фильтр всасывающий
5. Фильтр сливной
6. Предохранительный клапан
7. Гидрораспределитель

Бак

Гидравлический бак служит для хранения циркулирующей в гидросистеме рабочей жидкости, выделения из нее воздуха и частичного охлаждения. При проектирования бака должны быть обеспечены нормальные условия всасывания и деаэрации рабочей жидкости. Размеры и форма бака тесно связаны с температурным режимом в гидроприводе, поскольку через стенки бака в окружающую среду передается некоторая часть тепловой энергии, выделяемой в процессе функционирования гидросистемы. В процессе производства все баки подвергаются обязательной проверке на герметичность и последующей окраске с использованием специальных технологий и материалов, стойких к горячему маслу. Для контроля уровня жидкости в гидробаке имеется визуальный индикатор уровня. Слив жидкости осуществляется через сливное отверстие или кран, расположенные в нижней части гидравлического бака. Нами разработаны гидравлические баки различных конструкций и типоразмеров, ознакомиться с которыми Вы можете в соответствующем разделе каталога.

Насос

Гидравлические насосы являются силовыми элементами гидропривода, преобразующими механическую энергию вращения приводного вала в гидравлическую энергию потока рабочей жидкости, которая подается по трубопроводам к гидродвигателям. Наиболее распространенный тип насосного агрегата для нагнетания гидравлической жидкости в систему изготавливается на базе шестеренного насоса. Диапазон рабочих давлений от 2 до 310 бар, производительности от 0,5 до 100 л/мин (стандартная линейка насосов) и выше 100 л/мин. вплоть до 5000 л/мин. (поставляются под заказ). Подобные решения широко применяются в мобильной и индустриальной технике. Следующий тип насосных агрегатов – с пластинчатыми насосами. Данный тип насосов обеспечивает более равномерную подачу в сравнении с шестеренными насосами и большую производительность. Диапазон рабочих давлений несколько ниже и редко превышает 160 бар (импортной промышленностью выпускаются насосы на 210 и более бар). Пластинчатые насосы могут выпускаться одно- и двухпоточными, с фиксированной и регулируемой производительностью, а также сквозным валом для установки дополнительного насоса, например, шестеренного. Данный тип насосов распространен в станкостроении и гидроприводах широкого круга применения. Насосные агрегаты с аксиально-поршневыми насосами отличаются компактностью и вытекающей из этого минимальной массой. За счет использования рабочих органов, обладающих небольшими радиальными размерами и, следовательно, сравнительно малым моментом инерции, в таких машинах реализуется возможность быстрого регулирования частоты вращения. Помимо этого, к преимуществам аксиально-поршневых насосов относится способность к функционированию при высоком давлении (до 400 бар) и высокие значения коэффициента полезного действия (до 95%). Среди недостатков машин этого типа следует отметить солидную стоимость, сложность конструкции, а также существенную пульсацию подачи. Аксиально-поршневые насосы получили наиболее широкое применение в гидроприводах машин, работающих в средних и тяжелых режимах внешних нагрузок с большой частотой включения. Возможно изготовление агрегатов с 2-3 поточными насосами приводимыми в движение одним электродвигателем, что позволяет уменьшить габариты системы и использовать различные комбинации производительности и давления при решении широкого круга задач.

Схема мини-гидроэлектростанции

На раме в вертикальном положении располагается ротор и подводный ветряк, опускаемый под воду. Ветряк имеет лопасти, которые вращаются под воздействием потока воды. Лучшее сопротивление оказывают лопасти шириной два сантиметра (при быстром потоке, скорость которого, тем не менее, не превышает двух метров в секунду).

В данном случае лопасти приводятся в движение за счет возникающей подъемной силы, а не за счет давления воды. Причем направление движения лопастей перпендикулярно направлению течения потока. Этот процесс похож на работу ветровых электростанций, только работает под водой.

С ЧЕГО НАЧИНАТЬ СТРОИТЕЛЬСТВО

Возведение мини-ГЭС своими руками стоит начинать с измерения скоростных показателей течения рек. Это делается очень просто: достаточно отметить вверх по течению расстояние в 10 метров, взять в руки секундомер, бросить щепку в воду, и засечь время, за которое она пройдет отмеренную дистанцию.

В конечном итоге, если 10 метров разделить на количество затраченных секунд, получится скорость реки в метрах в секунду. Стоит учитывать, что нет толку сооружать мини-ГЭС в местах, в которых скорость потока не превышает 1 м/с.

Если нужно разобраться, как делают мини-ГЭС в местности, где небольшая скорость реки, то можно попытаться добиться увеличения потока путем организации перепада высот. Сделать это можно через установку сливной трубы в водоем. При этом диаметр трубы будет непосредственно влиять на скорость потока воды. Чем меньше будет диаметр, тем быстрее будет течение.

Подобный подход позволяет организовать мини-ГЭС даже в том случае, если возле дома будет проходить небольшой ручеек. То есть на нем организовывается разборная плотина, ниже которой производится монтаж непосредственно мини-гидроэлектростанции для питания дома и бытовых приборов. опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! econet

Присоединяйтесь к нам в  , , Одноклассниках

Разновидности мини-ГЭС

Стоит понимать, что мини-гидроэлектростанции позволяют получать не более трех тысяч киловатт. Это максимальная мощность подобного сооружения. Точное значение будет зависеть от типа ГЭС и конструкции используемого оборудования.

В зависимости от вида водяного потока выделяют следующие типы станций:

• Русловые, характерные для равнин. Они устанавливаются на реках с несильным потоком.
• Стационарные используют энергию водных рек с быстрым потоком воды.
• ГЭС, устанавливающиеся в местах перепада водного потока. Встречаются чаще всего в промышленных организациях.
• Мобильные, которые строятся с применением армированного рукава.

Для строительства ГЭС достаточно даже небольшого ручья, протекающего по участку. Владельцы домов с центральным водоснабжением не должны отчаиваться.

Одной из американских компаний разработана станция, которую можно встраивать в водоснабжающую систему дома. В водопровод встраивается турбина маленьких размеров, которая приходит в движение за счет потока воды, двигающегося самотеком. Это снижает скорость потока воды, но снижает себестоимость электроэнергии. К тому же данная установка полностью безопасна.

Устраиваются даже мини-гидроэлектростанции в канализационной трубе. Но их строительство требует создания определенных условий. Вода по трубе должна стекать естественным образом за счет уклона. Второе требование – диаметр трубы должен быть подходящим для устройства оборудования. А это невозможно сделать в отдельно стоящем доме.

РАЗНОВИДНОСТИ МИНИ-ГИДРОЭЛЕКТРОСТАНЦИЙ

Существует большое количество разнообразных вариаций мини-ГЭС, каждая из которых имеет свои преимущества, особенности и недостатки. Выделяют следующие виды этих устройств:

• гирляндную;
• пропеллерную;
• ротор Дарье;
• водяное колесо с лопастями.

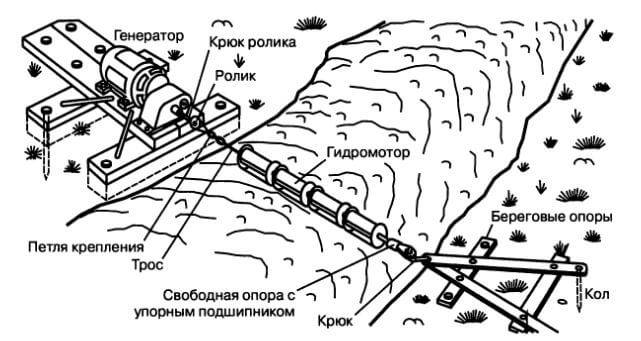

Гирляндная ГЭС состоит из троса, на котором закреплены роторы. Такой трос перетягивают через реку и погружают в воду. Поток воды в реке начинает вращать роторы, которые в свою очередь крутят трос, на одном конце которого расположен подшипник, а на втором – генератор.

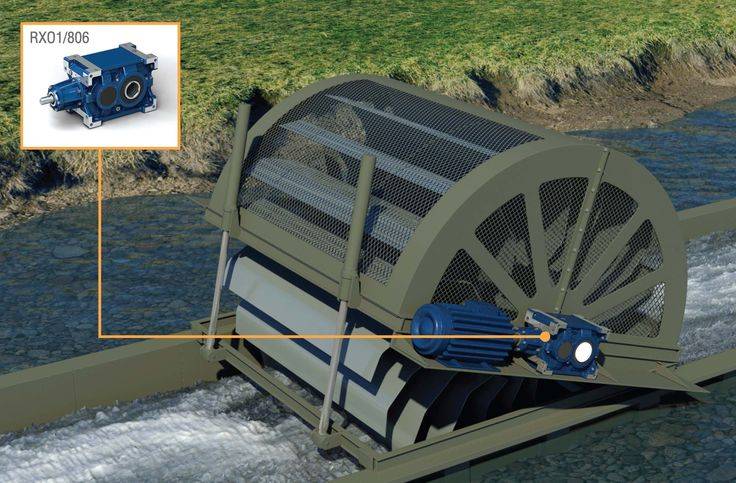

Следующий вид – это водяное колесо с лопастями. Его устанавливают перпендикулярно водной глади, погружая меньше чем наполовину. Поскольку поток воды воздействует на колесо, оно вращается, и заставляет крутиться генератор для мини-ГЭС, на котором закреплено это колесо.

Что касается пропеллерной ГЭС, то представляет она собой ветряк, расположенный под водой с вертикальным ротором. Ширина лопастей у такого ветряка не превышает 2 сантиметров. Подобной ширины для воды хватает, ведь именно такой номинал позволяет производить максимальное количество электроэнергии при минимальном сопротивлении. Правда, эта ширина оптимальна только для скорости потока до 2 метров в секунду.

Что касается других условий, то параметры лопастей ротора рассчитывают отдельно. А ротор Дарье является вертикально расположенным ротором, действует который по принципу перепада давления. Все происходит аналогично с крылом самолета, на который воздействует подъемная сила.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ

Если рассматривать гирляндную ГЭС, то у нее имеется ряд очевидных недочетов. Во-первых, длинный трос, используемый в конструкции, представляет опасность для окружающих. Также большую опасность представляют скрытые под водой роторы. Ну а вдобавок, стоит отметить низкие показатели КПД и большую материалоемкость.

Что касается недостатков ротора Дарье, то чтобы устройство начало вырабатывать электроэнергию, его нужно предварительно раскрутить. Правда, при этом отбор мощности производится прямо над водой, так что как бы ни изменился поток воды, генератор будет вырабатывать электричество.

Все вышеперечисленное является факторами, которые делают более популярными гидротурбину для мини-ГЭС и водяные колеса. Если рассматривать ручное сооружение подобных устройств, то они не так уж и сложны. А в добавок, при минимальных затратах такие мини-ГЭС способны выдавать максимальные показатели КПД. Так что критерии популярности очевидны.

Мини-гидроэлектростанция своими руками

Принцип работы гидроэлектростанции для дома достаточно прост. Схема сооружения выглядит следующим образом. На турбину падает вода, заставляя вращаться лопасти. Они, в свою очередь, за счет крутящего момента или перепада давления приводят в движение гидропривод. От него передается полученная мощность на электрогенератор, который и вырабатывает электричество.

В настоящее время схема ГЭС чаще всего укомплектовывается системой управления. Это позволяет конструкции работать в автоматическом режиме. В случае необходимости (к примеру, аварии) имеется возможность перехода на ручное управление.

https://youtube.com/watch?v=uChNzJ2d3Jo

Построить водяную станцию для получения электроэнергии можно самостоятельно. Для частного дома достаточно двадцати киловатт в сутки. С таким значением справится даже мини-ГЭС, собранная своими руками. Но при этом следует помнить, что данный процесс характеризуется рядом особенностей:

• Точные расчеты провести достаточно трудно.
• Размеры, толщина элементов выбирается «на глаз», только опытным путем.
• Самодельные сооружения не имеют защитных элементов, что приводит к частым поломкам и связанным с этим затратам.

Если все же решаетесь делать все своими руками, то начинать необходимо с измерения скорости потока воды в реке. Ведь от этого зависит мощность, которую можно получить. Если скорость будет меньше одного метра в секунду, то строительство мини-гидроэлектростанции в данном месте не оправдает себя.

Еще один этап, который нельзя опускать – это расчеты. Необходимо тщательно рассчитать размер затрат, которые уйдут на строительство станции. В результате может оказаться, что гидроэлектростанция – не лучший вариант

Тогда стоит обратить внимание на другие виды альтернативной электроэнергии

Мини-гидроэлектростанция может стать оптимальным решением в вопросе экономии затрат на электроэнергию. Для ее строительства необходимо наличие реки недалеко от дома. В зависимости от желаемых характеристик можно подобрать подходящий вариант ГЭС. При правильном подходе выполнить подобное сооружение можно даже своими руками.

Составные части Мини ГЭС

• Гидротурбина с лопатками, соединённая валом с генератором
• Генератор. Предназначен для выработки переменного тока. Присоединяется к валу турбины. Параметры генерируемого тока быть относительно нестабильны, однако ничего похожего на скачки мощности при ветряной генерации не происходит;
• Блок управления гидротурбиной обеспечивает пуск и останов гидроагрегата, автоматическую синхронизацию генератора при подключении к энергосистеме, контроль режимов работы гидроагрегата, аварийную остановку.
• Блок балластной нагрузки, предназначенный для рассеивания неиспользуемой потребителем на данный момент мощность, позволяет избежать выхода из строя электрогенератора и системы контроля и управления.
• Контроллер заряда/ стабилизатор: предназначен для управления зарядом аккумуляторных батарей, контроля поворота лопастей и преобразования напряжения.
• Банк АКБ: накопительная ёмкость, от размера которой зависит продолжительность функционирования в автономном режиме питаемого ею объекта.
• Инвертор, во многих гидрогенерирующих системах применяются инверторные системы. При наличии банка АКБ и контроллера заряда, гидросистемы мало чем отличаются от других систем, применяющих ВИЭ.

Как сделать мини ГЭС в домашних условиях

Принцип работы небольшой самодельной ГЭС можно понять на примере велосипеда с фарой и динамо-машиной (генератором).

1. Из кровельного железа делаем три лопасти длиной, равной радиусу велосипедного колеса (расстоянию от центральной втулки до обода колеса) и шириной 3-4 см.
2. Устанавливаем лопасти между спицами колеса, загнув для крепления край лопасти вокруг спиц. Лопасти должны быть выставлены равномерно с сохранением одинаковых углов между ними.
3. Погружаем колесо с лопастями в быструю реку на глубину от трети до половины диаметра колеса. Вырабатываемой электроэнергии будет достаточно, например, для освещения палатки.

Чертеж одного из вариантов строительства мини ГЭС

Примером может служить небольшая ГЭС для фермерского хозяйства мощностью 3-5 кВт из подручных материалов:

1. Ротор можно сделать из старого металлического кабельного барабана диаметром 2,2 м. При помощи болгарки и сварки под углом 45 градусов к радиусу нужно вварить 18 лопастей. Вращается ротор на подшипниках. Опора – труба металлическая или уголок.
2. На роторе нужно установить цепной редуктор с передаточным числом (коэффициентом передачи) 4. Далее вращение будет передаваться через карданный вал ВАЗ 2101. Использование кардана уменьшит вибрацию, а также соосность привода и генератора при использовании вала будет некритичной.
3. Понадобятся повышающий редуктор (коэффициент – 40) и трехфазный генератор. Скорость вращения генератора около 3000 об/мин. Общий коэффициент редукции двух редукторов составит 40 х 4 = 160. Генератор следует закрыть кожухом для защиты от влаги и безопасности. Расчетное вращение водяного колеса должно составить около 20 оборотов в минуту.
4. Под генератор можно приспособить асинхронный двигатель, а блок управления взять от любого небольшого станка. Понадобится кабель ВВГ НГ 2х4 длиной от ротора до фермерских построек.

Обобщая информацию

Полтора киловатта дают несколько мощных устройств. При переходе в режим автономного энергообеспечения, владелец коттеджа должен изменить и некоторые бытовые правила жизни и обустройства жилья, например, использовать устройства большой мощности днём, когда фотоэлементы вырабатывают максимум электроэнергии, обеспечить достойную теплоизоляцию жилища и т.п.

Расчётная цифра в 1,5 кВт, это очень большая величина. В реальной жизни, ночью хватает 500-700 Вт, в т.ч. светодиодное освещение, холодильник, ноутбук, телевизор. Поэтому на практике, одному домовладению может хватить и 1 кВт мощности.

ВЫВОД: у гидроаккумуляторов гораздо больше прав считаться автономной системой, чем у блока АКБ.

Альтернативная энергия – это энергия отличная от той, которую человечество привыкло использовать в повседневной жизни для обеспечения своих потребностей в тепле и электричестве. Источниками альтернативной энергии служат солнечные лучи, ветер, морские волны и сама наша планета.

На сайте Alter220.ru представлены все популярные источники энергии.

Вероятно, Вам также понравятся следующие материалы:

Автономное электроснабжение;

Аккумуляторы для солнечных батарей;

Концепция энергонезависимости в частном домостроении;

Спасибо, что дочитали до конца! Если статья Вам понравилась!

Делитесь с друзьями, оставляйте ваши комментарии

Добавляйтесь в нашу группу в ВК:

ALTER220 Портал о альтернативную энергию

и предлагайте темы для обсуждений, вместе будет интереснее!!!

Виды мини гидроэлектростанций

К мини электростанциям относятся генерирующие устройства мощностью от 1 до 3000 кВт. Принципиально ТЭС состоит из:

1. турбины (водозаборного устройства);
2. генерирующего блока;
3. системы управления.

По типу водных ресурсов, используемых для генерации, мини ГЭС бывают:

• Русловые. Такие станции строятся на небольших равнинных реках с водохранилищами.
• Горные. Стационарные станции, которые используют энергию быстрого горного течения.
• Промышленные. Станции, использующие перепады потока воды на промпредприятиях.
• Мобильные. Станции, использующие для водного потока армированные рукава.

Преимущества и недостатки микрогидроэнергетики

К преимуществам мини гэс для дома можно отнести:

• Экологическая безопасность (с оговорками для рыб-мальков) оборудования и отсутствие необходимости затопления больших площадей с колоссальным материальным ущербом;
• Экологическая чистота получаемой энергии. Отсутствует влияние на свойства и качество воды. Водоемы можно использовать и для рыбохозяйственной деятельности, и как источники водоснабжения населения;
• Низкую стоимость получаемой электроэнергии, которая в разы дешевле вырабатываемой на ТЭС;
• Простоту и надёжность применяемого оборудования, и возможность его работы в автономном режиме (как в составе, так и вне сети электроснабжения). Вырабатываемый ими электрический ток соответствует требованиям ГОСТа по частоте и напряжению;
• Полный ресурс работы станции – не менее 40 лет (не менее 5 лет до капитального ремонта);
• неисчерпаемость используемых для выработки энергии ресурсов.

Основной недостаток микро-гэс это относительная опасность для обитателей водной фауны, т.к. вращающиеся лопатки турбин, особенно в скоростных потоках, могут представлять угрозу для рыб или мальков. Условным недостатком можно так же считать ограниченность применения технологии.

Условия для установки гидроэлектростанции

Несмотря на заманчивую дешевизну энергии, вырабатываемую гидрогенератором, важно учесть особенности водного источника, ресурсы которого вы планируете задействовать для собственных нужд. Ведь далеко не каждый водоток подойдет для эксплуатации мини-ГЭС, тем более круглогодичной, поэтому не помешает иметь в резерве возможность подключения к централизованной магистрали

Ведь далеко не каждый водоток подойдет для эксплуатации мини-ГЭС, тем более круглогодичной, поэтому не помешает иметь в резерве возможность подключения к централизованной магистрали.

Несколько «за» и «против»

Основные плюсы индивидуальной гидроэлектростанции очевидны: недорогое оборудование, которое вырабатывает дешевое электричество, да еще и природе не вредит (в отличие от плотин, перекрывающих ток реки). Хотя абсолютно безопасной систему назвать нельзя – все-таки вращающиеся элементы турбин могут нанести травмы жителям подводного мира и даже людям.

Чтобы предупредить несчастные случаи, гидростанцию нужно оградить, а если система полностью скрыта водой – установить на берегу предупреждающий знак

Преимущества мини-ГЭС:

1. В отличие от других «бесплатных» энергоисточников (солнечных батарей, ветрогенераторов), гидросистемы могут работать вне зависимости от времени суток и погоды. Единственное, что может им помешать – замерзание водоема.
2. Для установки гидрогенератора необязательно наличие большой реки – те же водяные колеса с успехом можно использовать даже в мелких (но быстрых!) ручьях.
3. Установки не выделяют вредных веществ, не загрязняют воду и работают практически бесшумно.
4. Для монтажа мини-ГЭС мощностью до 100 кВт не нужно оформлять разрешительную документацию (хотя все зависит от местных властей и типа установки).
5. Избыток электричества можно продавать в соседние дома.

Что касается недостатков – серьезной помехой для продуктивной эксплуатации оборудования может стать недостаточная сила течения. В этом случае придется возводить вспомогательные сооружения, что сопряжено с дополнительными затратами.

Если потенциальной энергии расположенной рядом реки при приблизительном расчете не хватит на выработку электричества в объеме, достаточном для практического применения, стоит обратить внимание на способы сооружения ветрогенераторов. Ветряк послужит эффективным дополнением

Измерение силы водного потока

Первое, что нужно сделать, чтобы задуматься о виде и способе монтажа станции, – измерить скорость водного потока на облюбованном источнике.

Самый простой способ – опустить на стремнину любой легкий предмет (например, теннисный мячик, кусок пенопласта или рыбацкий поплавок) и засечь секундомером время, за которое он проплывет расстояние до какого-нибудь ориентира. Стандартная дистанция для «заплыва» – 10 метров.

Если водоем находится далековато от дома, можно построить отводной канал или трубопровод, и заодно и позаботиться о перепадах высоты

Теперь нужно пройденное расстояние в метрах разделить на количество секунд – это и будет скорость течения. Но если полученное значение будет меньше 1 м/сек, потребуется возвести искусственные сооружения, чтобы ускорить поток перепадами высот.

Это реально осуществить с помощью разборной плотины или неширокой сливной трубы. Но без хорошего течения от идеи с гидростанцией придется отказаться.

Мини ГЭС своими руками

Для того чтобы изготовить своими руками необходима смекалка, умение работать руками и водный объект, да кое-что по мелочам, как то автомобильный генератор, колесо от любого средства передвижения и передаточный механизм (шкивы, шестерни, зубчатая передача).

В начале необходимо изготовить водяное колесо. Для этого берется колесо от велосипеда, мотоцикла или автомобиля. По диаметру колеса крепятся лопасти, для это можно использовать любой материал, лишь бы он был прочным и не гнулся – железо, фанера, твердый пластик, эбонит и т.д. Крепить лучше всего болтовым соединением, чтобы была возможность заменить поврежденные в процесс работы лопасти. Лопасти располагаются на равном расстоянии друг от друга.

Изготавливается каркас, на котором закрепляется колесо. В местах крепления к каркасу необходимо предусмотреть установку подшипников в которые вставляется ось вращения колеса. На один конец оси монтируется большой шкив или большая по размеру звездочка. На ось генератора насаживается малый шкив или меньшая звездочка.

Принцип действия

Принцип действия микро — ГЭС аналогичен действию больших и малых гидроэлектростанций. Разница заключается лишь в мощности установленного оборудования и количества вырабатываемой электрической энергии. Производство электрического тока осуществляет генератор, вращательное движение ротора которому, передается с гидравлической турбины. Для того, чтобы турбина пришла во вращательное движение, создается напор воды, на водоеме, где установлена мини ГЭС. Это может быть напор, создаваемый естественным течением водных масс, либо создаваемый путем строительства плотины или иного технического сооружения. В определенных случаях, могут быть использованы оба способа создания напора одновременно. Под действием напора, потоки воды устремляются в требуемом направлении, в створе их движения монтируется турбина, на лопасти которой и поступает энергия движущихся водных масс. Эта кинетическая энергия воды, преобразуется турбиной, во вращательное движение, которое посредством механической передачи (редуктор) и передается на вал генератора.

Источником энергии могут служить:

• реки различных размеров и интенсивности течения и ручьи,
• перепады высот на водосбросах водоемов различного назначения;
• технологические водотоки;
• перепады высот на трубопроводах различного назначения.

В зависимости от вида используемого оборудования и способа его установки, принцип работы гидроэлектростанции, может различаться. Это могут быть следующие варианты:

1. Принцип «водяного колеса» – при этом варианте, приемное колесо частично погружается в воду параллельное ее поверхности. Водные потоки, перемещаясь по естественному руслу, давят на лопасти, размещенные на колесе, и приводят его во вращение. Колесо, в свою очередь, посредством редуктора и прочих механических устройств, создает вращательное движение генератора.
2. Конструкция в виде гирлянды – с противоположных берегов монтируется трос, на котором установлены специальные роторы. Вода, перемещаясь вращает роторы, вращательное движение которых передается на трос. Трос вращаясь, передает вращательное движение на генератор, установленный на берегу.
3. С использованием ротора Дарье – в принцип работы турбины, заложено использование разности давлений на лопастях ротора.
4. С использованием принципа пропеллера – лопасти устройства помещены в воду и под воздействие воды приходят во вращательное движение, которое и передается на вал генератора, вырабатывающего электрический ток.

Преимущества использования микро — ГЭС:

• Отсутствует необходимость в изменении естественного ландшафта местности;
• На качество воду не оказывается стороннее воздействие, она сохраняет свои свойства;
• Не зависимость от воздействия природных явлений;
• Возможность использования в круглогодичном цикле работы;
• Нет необходимости в строительстве дорогостоящих гидротехнических сооружений.

Мини-гидроэлектростанция своими руками

Построить водяную станцию для получения электроэнергии можно самостоятельно. Для частного дома достаточно двадцати киловатт в сутки. С таким значением справится даже мини-ГЭС, собранная своими руками. Но при этом следует помнить, что данный процесс характеризуется рядом особенностей:

• Точные расчеты провести достаточно трудно.
• Размеры, толщина элементов выбирается «на глаз», только опытным путем.
• Самодельные сооружения не имеют защитных элементов, что приводит к частым поломкам и связанным с этим затратам.

Поэтому если нет опыта и определенных знаний в данной сфере, лучше отказаться от идеи подобного рода. Дешевле может оказаться приобретение уже готовой станции.

Если все же решаетесь делать все своими руками, то начинать необходимо с измерения скорости потока воды в реке. Ведь от этого зависит мощность, которую можно получить. Если скорость будет меньше одного метра в секунду, то строительство мини-гидроэлектростанции в данном месте не оправдает себя.

Еще один этап, который нельзя опускать – это расчеты. Необходимо тщательно рассчитать размер затрат, которые уйдут на строительство станции. В результате может оказаться, что гидроэлектростанция – не лучший вариант

Тогда стоит обратить внимание на другие виды альтернативной электроэнергии

Мини-гидроэлектростанция может стать оптимальным решением в вопросе экономии затрат на электроэнергию. Для ее строительства необходимо наличие реки недалеко от дома. В зависимости от желаемых характеристик можно подобрать подходящий вариант ГЭС. При правильном подходе выполнить подобное сооружение можно даже своими руками.

Малые гидротурбины весьма специфичны в принципе своего действия в отличие от турбин обычных ГЭС. Процесс работы микро гидротурбины интересен тем, что свойства ее строения могут обеспечить под конкретный объект тот объем водных масс, который будет поступать на части гидротурбины (лопасти), приводить в рабочее состояние генератор (генератор играет роль выработки электроэнергии).

Процесс усиления напора воды обеспечивается образованием «деривации» — сходов воды в свободном течении (при условии, что эта микро ГЭС деривационного типа) или плотиной (условие – мини ТЭС по типу плотины).
