От каких факторов зависит выход биогаза с более высоким содержанием метана
Прежде всего — от температуры. Активность бактерий, ферментирующих органику, тем выше, чем выше температура окружающей их среды, при минусовых температурах ферментация замедляется или прекращается полностью. По этой причине выработка биогаза более всего распространена в странах Африки и Азии, расположенных субтропиках и тропиках. В климате России получение биогаза и полный переход на него, как на альтернативной топливо, потребует теплоизоляцию биореактора и введение теплой воды в массу органики, когда температура внешней атмосферы опускается ниже нулевой отметки.Органический материал, закладываемый в биореактор, должен быть биологически разлагаемым, требуется вводить в него значительное количество воды — до 90% от массы органики. Важным моментом будет нейтральность органической среды, отсутствие в ее составе компонентов, препятствующих развитию бактерий, вроде чистящих и моющих веществ, любых антибиотиков. Биогаз можно получить из практически любых отходов хозяйственного и растительного происхождения, сточных вод, навоза и т.д.
Процесс анаэробной ферментации органики лучше всего проходит, когда значение pH находится в диапазоне 6,8-8,0 — большая кислотность замедлит формирование биогаза, т.к. бактерии будут заняты потреблением кислот и производством углекислого газа, нейтрализующего кислотность.
Соотношение азота и углерода в биореакторе необходимо рассчитать, как 1 к 30 — в этом случае бактерии получат необходимое им количество углекислого газа, а содержание метана в биогаза будет наивысшим.
Лучший выход биогаза с достаточно высоким содержанием метана достигается, если температура в ферментируемой органике находится в диапазоне 32-35 °С, при более низких и более высоких значениях температуры в биогазе увеличивается содержание двуокиси углерода, его качество падает. Бактерии, производящие метан, подразделяются на три группы: психрофильные, эффективны при температурах от +5 до +20 °С; мезофильные, их температурный режим от +30 до +42 °С; термофильные, работающие в режиме от +54 до +56 °С. Для потребителя биогаза наибольший интерес представляют мезофильные и термофильные бактерии, ферментирующие органику при большем выходе газа.
Мезофильная ферментация менее чувствительная к изменениям температурного режима на пару градусов от оптимального диапазона температур, требует меньших затрат энергии на обогрев органического материала в биореакторе. Ее минусы, по сравнению с термофильной ферментацией, в меньшем выходе газа, большим сроком полной переработки органического субстрата (около 25 дней), разложенный в результате органический материал может содержать вредоносную флору, т.к. невысокая температура в биореакторе не обеспечивает 100% стерильности.
Подъем и поддержание внутриреакторной температуры на уровне, приемлемом для термофильных бактерий, обеспечит наибольший выход биогаза, полная ферментация органики пройдет за 12 дней, продукты разложения органического субстрата полностью стерильны. Отрицательные характеристики: смена температурного режима на 2 градуса за пределы приемлемого для термофильных бактерий диапазона понизит выход газа; высокая потребность в обогреве, как следствие — значительные затраты энергоносителей.
Содержимое биореактора необходимо промешивать с периодичностью 2 раза за день, иначе на его поверхности образуется корка, создающая преграду для биогаза. Помимо ее устранения промешивание позволяет выровнять температуру и уровень кислотности внутри органической массы.В биореакторах непрерывного цикла работы наибольший выход биогаза происходит при одновременной выгрузке органики, прошедшей ферментацию и загрузке объема новой органики в количестве, равном выгружаемому объему. В биореакторы небольшого объема из тех, что обычно используют в дачных хозяйствах, каждые сутки требуется извлечь и ввести органики в объеме, примерно равном 5% от внутреннего объема камеры ферментации.
Выход биогаза напрямую зависит от типа органического субстрата, закладываемого в биореактор (ниже приведены средние данные на кг веса сухого субстрата):
- навоз конский дает 0,27 м3 биогаза, содержание метана 57% ;
- навоз КРС (крупного рогатого скота) дает 0,3 м3 биогаза, содержание метана 65%;
- свежий навоз КРС дает 0,05 м3 биогаза с 68% содержанием метана;
- куриный помет — 0,5 м3, содержание метана в нем составит 60%;
- свиной навоз — 0,57 м3, доля метана составит 70%;
- овечий навоз — 0,6 м3 с содержанием метана 70%;
- солома пшеницы — 0,27 м3, с 58% содержанием метана;
- солома кукурузы — 0,45 м3, содержание метана 58%;
- трава — 0,55 м3, с 70% содержанием метана;
- древесная листва — 0,27 м3, доля метана 58%;
- жир — 1,3 м3, содержание метана 88%.
Особенности самостоятельного строительства биореактора
Для того чтобы понять, как самостоятельно изготовить биогазовую установку, необходимо разобраться, из каких частей она состоит. Можно взять за основу самую простую схему оборудования, которое возможно соорудить своими силами. В конструкции не предусмотрен подогрев и перемешивающее устройство, однако есть одна из основных частей – реактор, который еще известен как метантенк. Эта составляющая требуется для осуществления переработки навоза. Помимо этого, есть бункер, посредством которого производится загрузка сырья. Необходимо снабдить конструкцию входным люком, а также гидрозатвором. А вот для того, чтобы была возможность выгружать отработанное сырье, нужна будет труба. Подобный элемент потребуется для того, чтобы реализовать возможность отвода биогаза.
Вот так выглядит схема биогазовой установки. Своими руками изготовить такую конструкцию несложно. Для того чтобы получать бесплатное биологическое топливо, на участке следует выбрать место, где можно произвести строительство армированной емкости, в основе которой будет бетон. Этот сосуд станет выполнять роль биореактора. В его основании необходимо предусмотреть наличие отверстия, сквозь которое станет удаляться сырье, прошедшее отработку. Это отверстие необходимо сделать таким, чтобы была возможность хорошо его закрыть. Это обусловлено тем, что функционирование системы возможно только в герметичных условиях.
Габариты бетонного отсека можно определить, учитывая количество используемых единовременно органических отходов. Нужно выяснить, какое количество сырья каждый день будет появляться в фермерском хозяйстве или частном подворье. Но не стоит экономить, так как обеспечить полноценную работу биореактора можно будет только в том случае, если заполнить резервуар на 2/3 от имеющегося объема. Если вами будет изготавливаться биогазовая установка своими руками из бочки, то работать она будет по следующему принципу: как только в хорошо закрытую емкость биореактора, которая находится на глубине в почве, попадают органические отходы, они начинают бродить, что и приводит к выделению биогаза.
Дополнительное оборудование
К дополнительному оборудованию, без которого невозможна работа биореактора, относят:
- измельчающее устройство;
- источник тепловой энергии;
- систему сброса технической воды;
- хранилище сапропеля;
- очистную установку;
- основной газгольдер;
- установку сжижения газа;
- газгольдер для сжиженного газа;
- управляющую систему.
Измельчающее устройство
Измельчающее устройство принимает поступающую с мест содержания животных/птиц навозную/пометную жижу, а также смытую или убранную вручную подстилку и измельчает все крупные фрагменты, чтобы облегчить работу бактерий. Кроме того, измельчающее устройство смешивает измельченную массу с водой, чтобы обеспечить необходимый уровень влажности, причем во время смешивания происходит доизмельчение материала.
Такой измельченный и разведенный водой материал называют субстратом.
После подготовки субстрат по трубам поступает в метантенк и смешивается с находящимся в нем веществом.
Источник тепловой энергии
Чаще всего роль такого источника исполняет адаптированный для работы на метане газовый котел, который в зимнее время также снабжает теплом систему отопления.
При этом необходимо постоянно отслеживать температуру внутри биореактора, чтобы она все время находилась в оптимальных пределах и, при необходимости, увеличивать или снижать подачу газа, для чего внутри емкости устанавливают датчики температуры.
Система сброса технической воды
Сливаемая с биореактора техническая вода содержит немного органических и неорганических веществ, но в ней нет ни возбудителей болезней, ни яиц или личинок глистов, а также семян сорняков. Поэтому ее можно использовать для полива, а также для разведения составов, используемых для подкормки.
Для реализации всех этих возможностей система, помимо периодически открываемого сливного клапана, должна содержать емкость для технической воды и средства доставки к месту использования.
Хранилище сапропеля
Скапливающийся на дне метантенка сапропель через специальный клапан поступает в хранилище, где постепенно накапливается. Он является хорошим удобрением, сопоставимым с перегноем, однако менее качественно разрыхляющим почву.
Тем не менее, сапропель эффективно заменяет многие комплексные удобрения, ведь содержит широкий спектр органических и неорганических веществ.
После заполнения хранилище открывают и извлекают из него собранный материал, который затем вносят в почву.
Очистное устройство
Биогаз состоит из метана (50–60%) и других газов, поэтому в неочищенном состоянии обладает малой теплотворной способностью.
Такой очищенный биогаз по своей теплотворной способности сопоставим с природным и сжиженным газом, поэтому его можно использовать в качестве топлива для любых устройств, изначально работающих на указанных видах топлива.
Основной газгольдер
Это оборудование необходимо для сглаживания перепадов давления газа во время подключения или отключения потребителей. Газгольдер изготавливают из стали, благодаря чему он выдерживает давление в десятки или сотни атмосфер.
Вместе с газгольдером работает и насос, закачивающий в него газ под необходимым давлением.
Аппарат сжижения газа и газгольдер для его хранения
Эта установка позволяет запасать газ в те периоды, когда потребление меньше производства. Дело в том, что сжиженный газ занимает гораздо меньше места, поэтому при одинаковом объеме хранилища его можно запасти заметно больше.
Аппарат сжижает газ с помощью охлаждения, благодаря чему он переходит из газообразного в жидкое состояние. Газгольдер для сжиженного газа изготавливают из высокопрочной стали, а также тщательно утепляют, ведь давление внутри газгольдера зависит не только от количества сжиженного метана, но и от его температуры.
Такой газгольдер позволяет в летние месяцы делать запас сжиженного метана, который зимой можно будет использовать для отопления или других нужд, компенсируя им недостаточную выработку биогаза. Кроме того, сжиженный газ из газгольдера хорошо подходит для заправки автомобилей и иной техники, работающей на таком виде топлива.
Управляющая система
Для обеспечения максимальной выработки биогаза, а также для увеличения доли метана в нем необходимо не только поддерживать оптимальную температуру, но и своевременно выполнять все необходимые действия, то есть:
- подавать субстрат;
- отводить воду;
- удалять сапропель;
- регулировать работу очистной и сжижающей установок.
Кроме того, к ней подключены датчики, отслеживающие состояние и работоспособность всех входящих в нее устройств.
Производство биогаза из навоза: суть метода
Для повышения эффективности производства биогаза необходимо ускорить процесс разложения и брожения сырья. Чтобы это осуществить, нужно создать максимально благоприятные условия для размножения нужных бактерий. Для этого потребуется поместить навоз в специальную емкость — реактор. Емкость при этом должна быть закрыта — в таких условиях бактерии будут размножаться активней. Уже в реакторе навоз подвергается измельчению, а после смешивается с водой. Вода обязательно должна быть чистой. В противном случае в субстрат попадут посторонние микробы, которые могут замедлить процесс брожения.
В промышленных условиях установка для производства биогаза оборудована системой подогрева реактора, контроллером кислотности и специальными лопастями для перемешивания субстрата. Перемешивание навоза позволяет избавиться от образования твердой корки, которая блокирует поступление кислорода с внешней стороны и выход метана — с внутренней. Срок получения метана в промышленных условиях составляет не менее пятнадцати суток. За это время навоз способен разложиться до 25%. Максимальный отток метана происходит при степени разложения в 33%.
Следует учесть, что на днище реактора образовывается гнилой ил. Он выводится с помощью специальной трубки, которая отводит его в отдельный резервуар для шлама. Впоследствии шлам вычищается и удаляется. Поднимающийся вверх по резервуару метан проходит очищение паровой баней, а после отправляется в газовый коллектор.
Промышленное получение метана предполагает ежедневную закачку свежего субстрата, который смешивается с тем, что уже начал бродить. За день можно добавить 5% свежего навоза вместо 5% отработанного. Удаленный из реактора навоз можно использовать в качестве удобрения для земли. Так у вас получится безотходное производство, где вы сможете получить и биогаз, и удобрения.
Преимущества биотехнологий
Технология получения биотоплива из различных природных источников не нова. Исследования в этой области начались еще в конце 18 века и успешно развивались в 19 столетии. В Советском Союзе первая биоэнергетическая установка была создана в сороковых годах прошлого века.
Биотехнологии давно применяются во многих странах, но именно сегодня они приобретают особое значение. Вследствие ухудшения экологической обстановки на планете и высокой стоимости энергоносителей, многие устремляют свои взоры в сторону альтернативных источников энергии и тепла.
Технология переработки навоза в биогаз позволяет уменьшить количество вредных выбросов метана в атмосферу и получить дополнительный источник тепловой энергии
Безусловно, навоз является очень ценным удобрением, и если в хозяйстве имеется две коровы, то и проблем с его применением не возникает. Другое дело, когда речь идет о фермерских хозяйствах с большим и средним поголовьем, где в год образуются тонны зловонного и гниющего биологического материала.
Чтобы навоз превратился в качественное удобрение, нужны площади с определенным температурным режимом, а это лишние расходы. Поэтому многие фермеры складируют его, где придется, а затем вывозят на поля.
В зависимости от объема сырья, образующегося в сутки, следует подбирать габариты установки и степень ее автоматизации
Современные биотехнологии позволяют не только нейтрализовать вредное воздействие метана на экологическую обстановку, но и заставить его служить на благо человека, извлекая при этом немалую экономическую выгоду. В результате переработки навоза образуется биогаз, из которого затем можно получить тысячи кВт энергии, а отходы производства представляют собой очень ценное анаэробное удобрение.
- Организация системы по получению биогаза экономически обоснована для фермерских хозяйств. Если сырье дают только две коровы, его лучше использовать в качестве удобрения.
- Полученный путем переработки навоза газ обеспечит теплом и энергией. После очистки он может поставляться в плиту и котел, закачанный в баллон использоваться электрогенератором.
- Конструктивно простейшую перерабатывающую установку несложно построить собственными руками. Главный орган ее – биореактор, который нужно хорошо гидро- и теплоизолировать.
- Для тех, кто желает сократить сроки сооружения системы, подойдет пластиковая емкость заводского изготовления. При ее использовании действуют аналогичные принципы сооружения и изоляции.
Система подогрева и теплоизоляция
Без подогрева перерабатываемой жижи размножаться будут психофильные бактерии. Процесс переработки в этом случае займет от 30 дней, а выход газа будет небольшим. Летом, при наличии теплоизоляции и предварительном подогреве загрузки возможен выход на температуры до 40 градусов, когда начинается развитие мезофильных бактерий, но зимой такая установка практически неработоспособна — процессы протекают очень вяло. При температуре ниже +5°C они практически замирают.
Зависимость сроков переработки навоза в биогаз от температуры
Чем греть и где расположить
Для получения лучших результатов используют подогрев. Наиболее рациональный — водяной подогрев от котла. Работать котел может на электричестве, твердом или жидком топливе, также можно запустить его на вырабатываемом биогазе. Максимальная температура, до которой требуется греть воду — +60°C. Более горячие трубы могут вызвать налипание на поверхность частиц, что приведет к снижению эффективности обогрева.
Можно использовать и прямой подогрев — вставить ТЭНы, но во-первых, сложно организовать перемешивание, во-вторых, на поверхности будет налипать субстрат, снижая теплоотдачу, ТЭНы будут быстро перегорать
Обогреваться биогазовая установка может с использованием стандартных радиаторов отопления, просто трубами, закрученными в змеевик, сварными регистрами. Трубы использовать лучше полимерные — металлопластиковые или полипропиленовые. Подходят также трубы из гофрированной нержавейки, их проще укладывать, особенно в цилиндрических вертикальных биореакторах, но гофрированная поверхность провоцирует налипание осадка, что не очень хорошо для теплоотдачи.
Чтобы снизить возможность осаждения частиц на греющих элементах, их располагают в зоне мешалки. Только при этом надо все спроектировать так, чтобы мешалка не могла задеть трубы. Часто кажется, что лучше нагреватели расположить снизу, но практика показала, что из-за осадка на дне такой обогрев неэффективен. Так что более рационально располагать нагреватели на стенках метатэнка биогазовой установки.
Способы водяного обогрева
По способу расположения труб обогрев может быть наружным или внутренним. При внутреннем расположении обогрев эффективен, но ремонт и обслуживание нагревателей невозможны без останова и откачки системы
Потому подбору материалов и качеству выполнения соединений уделяют особое внимание
Обогрев повышает производительность биогазовой установки и сокращает сроки переработки сырья
При наружном расположении обогревателей, требуется больше тепла (затраты на подогрев содержимого биогазовой установки намного выше), так как много тепла уходит на обогрев стенок. Зато система всегда доступна для ремонта, а прогрев более равномерный, так как греется среда от стенок. Еще один плюс такого решения — мешалки не могут повредить систему обогрева.

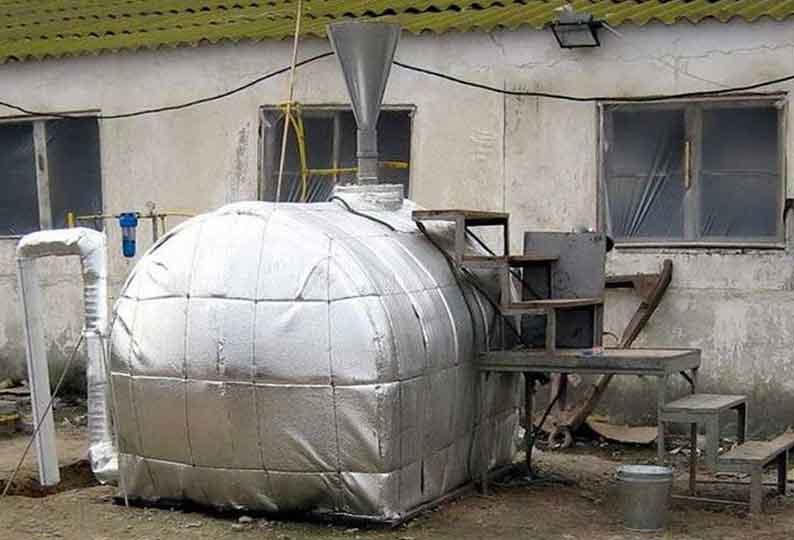

Чем утеплять
На дно котлована насыпается сначала выравнивающий слой песка, затем теплоизоляционный слой. Это может быть глина, перемешанная с соломой и керамзитом, шлаком. Все эти компоненты можно смешать, можно насыпать отдельными слоями. Их выравнивают в горизонт, устанавливают емкость биогазовой установки.
Бока биореактора можно утеплять современными материалами или классическими дедовскими методами. Из дедовских методов — обмазка глиной с соломой. Наносится в несколько слоев.
Для утепления биореакторов используют современные материалы
Из современных материалов можно использовать экструдированный пенополистирол высокой плотности, газобетонные блоки малой плотности, вспененный пенополиуретан. Наиболее технологичен в данном случае пенополиуретан (ППУ), но услуги по его нанесению недешевы. Зато получается бесшовная теплоизоляция, которая минимизирует затраты на обогрев. Есть еще один теплоизоляционный материал — вспененное стекло. В плитах он очень дорог, но его бой или крошка стоит совсем немного, а по характеристикам он почти идеален: не впитывает влагу, не боится замерзания, хорошо переносит статические нагрузки, имеет низкую теплопроводность.
Что такое биометан
Газ, полученный в результате разложения навозной биомассы, является аналогом природного газа. Он почти в 2 раза легче воздуха, поэтому всегда поднимается вверх. Этим объясняется технология производства искусственным методом: вверху оставляют свободное пространство, чтобы вещество могло выделяться и накапливаться, откуда его потом выкачивают насосами для использования в собственных нуждах.
Метан сильно влияет на возникновение парникового эффекта – гораздо больше, чем углекислый газ – в 21 раз. Поэтому, технология переработки навоза – не только экономичный, но и экологичный способ утилизации отходов животноводства.
Биометан используют для следующих потребностей:
приготовления пищи;
в двигателях внутреннего сгорания автомобилей;
для отопления частного дома.
Биогаз выделяет большое количество тепла. 1 кубический метр равноценен сгоранию 1,5 кг каменного угля.
Как получают биометан
Получить его можно не только из навоза, но и водорослей, растительной массы, жира и других животных отходов, остатков переработки сырья рыбных цехов. В зависимости от качества исходного материала, его энергетической емкости, зависит конечный выход газовой смеси.
Минимально получают от 50 кубометров газа с тонны навоза крупного рогатого скота. Максимально – 1 300 кубометров после переработки животного жира. Содержание метана при этом – до 90%.
Один из видов биологического газа – свалочный. Он образуется при разложении мусора на загородных свалках. На Западе уже есть оборудование, которое перерабатывает отходы населения и превращает их в топливо. Как вид бизнеса – это неограниченные ресурсы.
Под его сырьевую базу попадают:
пищевая промышленность;
животноводство;
птицеводство;
рыбный промысел и перерабатывающие комбинаты;
молокозаводы;
производство алкогольных и слабоалкогольных напитков.
Любая промышленность вынуждена утилизировать свои отходы – это дорого и нерентабельно. В домашних условиях при помощи небольшой самодельной установки можно решить сразу несколько проблем: бесплатное отопление дома, удобрение земельного участка высококачественным питательным веществом, оставшимся от переработки навоза, освобождение места и отсутствие запахов.
Варианты установок для получения биотоплива
После проведения расчетов необходимо определиться, как изготовить установку, чтобы получить биогаз в соответствии с потребностями своего хозяйства. Если поголовье скота небольшое, то подойдет простейший вариант, который нетрудно изготовить из подручных средств своими руками.

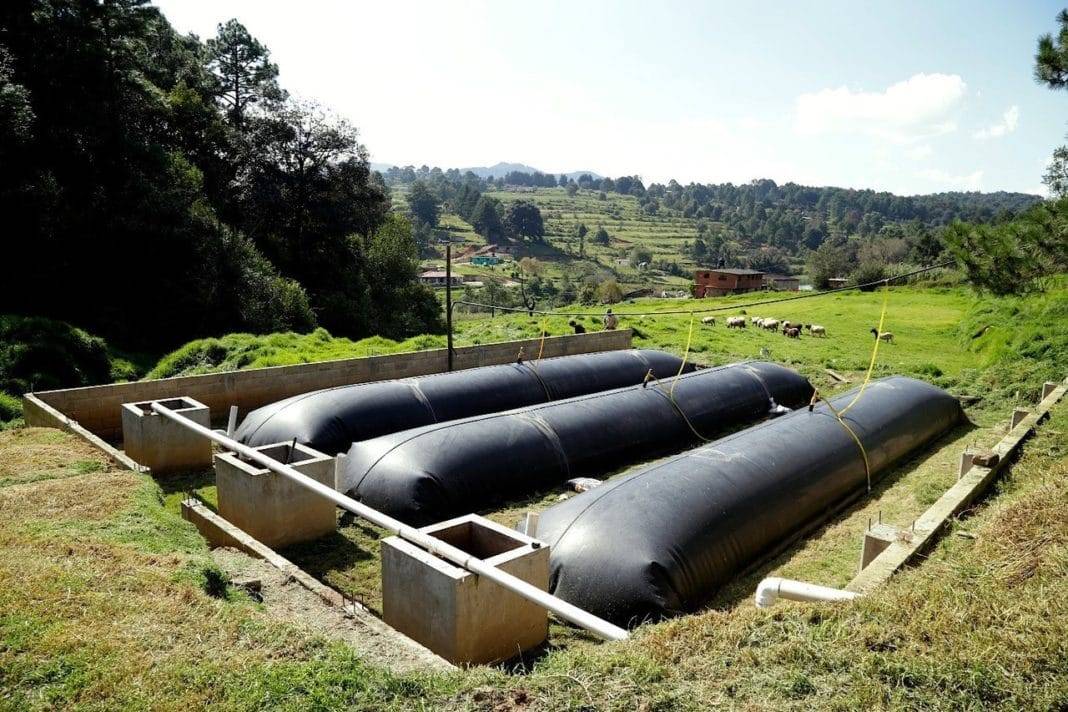

Крупным фермерским хозяйствам, у которых есть постоянный источник большого количества сырья, целесообразно построить промышленную автоматизированную биогазовую систему. В этом случае вряд ли получится обойтись без привлечения специалистов, которые разработают проект и смонтируют установку на профессиональном уровне.
На схеме наглядно показано, как работает промышленный автоматизированный комплекс по получению биогаза. Строительство таких масштабов можно организовать сразу нескольким фермерским хозяйствам, расположенным поблизости
Сегодня существуют десятки компаний, которые могут предложить множество вариантов: от готовых решений, до разработки индивидуального проекта. Для удешевления строительства можно скооперироваться с соседними хозяйствами (если такие имеются поблизости) и построить одну на всех установку для получения биогаза.
Следует учесть, что для постройки даже небольшой установки необходимо оформить соответствующие документы, сделать технологическую схему, план размещения оборудования и вентиляции (если оборудование устанавливается в помещении), пройти процедуры согласования с СЭС, пожарной и газовой инспекцией.
Мини-завод по производству газа на покрытие нужд небольшого частного хозяйства можно сделать собственноручно, ориентируясь на конструкцию и специфику устройства установок, выпускаемых в промышленном масштабе.
Конструкции установок для переработки навоза и растительной органики в биогаз не отличаются сложностью. Выпущенный промышленностью оригинал вполне подойдет в качестве шаблона для сооружения собственного мини-завода
Самостоятельным мастерам, решившим заняться сооружением собственной установки, надо запастись емкостью для воды, водопроводными или канализационными пластиковыми трубами, угловыми отводами, уплотнителями и баллоном для хранения полученного в установке газа.
Галерея изображенийФото из Основной элемент будущей установки — пластиковый бак с плотно притертой крышкой. На фото емкость 700 л, ее надо подготовить к работе: разметить и вычертить отверстия для входа труб Потребуются ПВХ трубы для ввода в в емкость, переходник в качестве воронки, пластиковые уголки, шланг для подачи воды в емокость, клей, штуцер для крепления его в крышке и клапан для перекрытия Абрис отверстий удобнее очертить, используя трубу, которая будет в него заводиться. Отверстие следует вырезать с максимальной аккуратностью В вырезанные отверстия аккуратно заводятся трубы. Они не должны быть повреждены заусенцами, получившимися в процессе резки. Место соединения заливается клеем и герметиком Труба, предназначенная для загрузки сырья для переработки, устанавливается так, чтобы между дном емкости и ее нижним краем осталось 2 — 5 см Переходник в качестве воронки для загрузки сырья используется, т.к. сооружаемый агрегат предназначен для переработки остатков еды. Для загрузки навоза воронка и трубы нужны побольше Аналогичным образом формируется отверстие и устанавливается горизонтальная выпускная труба. Заведенный в бак край трубы оснащается уголком В крышке вырезается отверстие, в которое устанавливается шланг, поставляющий необходимую для переработки воду Шаг 1: Самодельный мини-завод для выработки биогазаШаг 2: Соединительные детали для портативной установкиШаг 3: Формирование отверстий для ввода пластиковых трубШаг 4: Установка ПВХ трубы в вырезанное в баке отверстиеШаг 5: Правила установки трубы загрузки сырьяШаг 6: Установка адаптера в качестве воронки на трубуШаг 7: Установка и крепление выпускной трубы установкиШаг 8: Крепление шланга для подвода воды в крышке
Как работает биогазовая установка?
Принцип работы устройства по выработке биогаза достаточно прост:
- в герметичную емкость загружают разбавленную водой биомассу, где она начинает «бродить» и выделять газы;
- содержимое резервуара регулярно обновляют – сливают переработанное бактериями сырье и добавляют свежее (в среднем около 5-10% ежедневно);
- скопившийся в верхней части резервуара газ по специальной трубке поступает на газосборник, а затем – на бытовые приборы.
Схема биогазовой установки.
Какое сырье подходит для биореактора?
Установки для получения биогаза рентабельны только там, где есть ежедневное пополнение свежей органики – навоза или помета домашнего скота и птицы. Также в биореактор можно подмешивать измельченную траву, ботву, листву и бытовые отходы (в частности, очистки от овощей).
Эффективность установки во многом зависит от типа загружаемого сырья. Доказано, что при одинаковой массе самый большой выход биогаза получается из свиного навоза и индюшиного помета. В свою очередь, экскременты коров и силосные отходы дают меньшее количество газа при такой же загрузке.
Использование биосырья для отопления дома.
Что нельзя использовать в биогазовой установке?
Существуют факторы, которые могут существенно снизить активность анаэробных бактерий, а то и вовсе приостановить процесс выработки биогаза. Нельзя допускать, чтобы внутрь резервуара попадало сырье с содержанием:
- антибиотиков;
- плесени;
- синтетических моющих средств, растворителей и прочей «химии»;
- смол (в том числе опилки хвойных деревьев).
Малоэффективно использовать уже гниющий навоз – загрузке подлежат только свежие или предварительно просушенные отходы. Также нельзя допускать переувлажнения сырья – показатель в 95% уже считается критическим. Впрочем, небольшое количество чистой воды в биомассу добавлять все же нужно – для того, чтобы облегчить ее загрузку и ускорить процесс брожения. Разводят навоз и отходы до консистенции негустой манной каши.
Создание установки для биогаза из навоза в домашних условиях
Для конструирования установки по переработке навоза в биогаз вам понадобится:
- герметично закрывающая емкость (из металла, бетона, пластика) объемом не меньше одного кубометра;
- крышка для реактора с герметичным узлом прохода для ручки мешалки;
- материал для теплоизоляции днища (играет роль системы подогрева);
- ручная мешалка из подручных материалов (можно использовать лопату или винтовой шнек);
- патрубки для подачи/вытяжки субстрата и для вывода биогаза.
В процессе строительства вам могут понадобиться дополнительные материалы: трубы, фильтры, клапаны. Все это можно найти в строительном магазине. Конструкция довольна проста, и вы сможете усовершенствовать ее по мере возведения.
Советы по самодельному изготовлению
Самое важное правило – отсутствие кислорода в реакторе. При его наличии может произойти взрыв
Для того чтобы крышку реактора не сорвало высоким давлением, необходимы противовесы, защитные прокладки между резервуарами и крышками
Для того чтобы крышку реактора не сорвало высоким давлением, необходимы противовесы, защитные прокладки между резервуарами и крышками.
На участке перед установкой оборудование необходимо:
- правильно выбрать место (желательно, как можно дальше от жилого дома)
- рассчитать ежедневные объемы образуемого навоза
- выбрать местоположение для труб (отгрузочных, погрузочных, конденсирующих влагу)
- найти место для отходов навоза
- выкопать котлован
- приобрести емкость для резервуара и закрепить ее на дне котлована
- загерметизировать все места стыков
- сконструировать люк для осмотра реактора (между люком и реактором обязательно поставить прокладку)
Если установка происходит в холодном климате, то обязательно стоит продумать способы её нагрева.
Завершающим этапом постройки считается проверка оборудования на герметичность.
Делаем установку из пластиковой бочки
В качестве эксперимента можно попробовать сделать установку из обычной пластиковой бочки. Они выпускаются объемом от 100 до 200 литров. Бочка будет служить реактором. Сделайте в ней два отверстия для входа и выхода патрубков. Входное отверстие делается ближе к днищу, а выходное — сверху. Диаметр отверстий зависит от диаметра используемых патрубков. Пластиковые трубы можно купить в строительном магазине. Вставляем их в отверстия и надежно изолируем. Для входа подойдет труба с изгибом (с соединителем), а для выхода — короткая прямая трубка.
Не забудьте про теплоизоляцию бочки. Ее можно обмотать минеральной ватой, пенополиэтиленом или любым другим материалом. Лучше всего поставить бочку на солнце, чтобы увеличить температуру внутри реактора. Засыпаем внутрь сырье в соотношении 0,7 л воды на 1 кг навоза. Ставим любую подходящую емкость для отвода шлама, устанавливаем сверху ведро и ждем брожения. Ждем около трех недель первой партии своего домашнего биогаза. Помните, что перед использованием метан нужно очистить от двуокиси углерода. С этой задачей справится специальный фильтр, который продается в магазине как «фильтр для очистки сжатого воздуха, углекислого газа и пара».
Биогаз из навоза своими руками: строим подземную установку
Еще один простой способ возвести собственную установку по переработке навоза в биогаз — построить подземную систему. Для начала необходимо вырыть яму объемом не меньше одного кубометра. Ее стенки и днище заливаются керамзитобетоном. С противоположных стен выводится по одной трубе для подачи биомассы и выведения шлама. Выходная труба должна располагаться ближе к днищу, а входная — на 50 см выше дна. Конец выходной трубы подводится к емкости для отходов. Конец входной трубы должен быть расположен таким образом, чтобы вам было удобно закачивать через него новое сырье.
Верхняя часть этого «бункера» представляет собой газгольдер купольной или конусообразной формы. Его проще всего изготовить из металлических листов или кирпичной кладки. На вершине газгольдера монтируется герметичный люк и газовая труба с гидрозатвором.
Перемешивание субстрата в такой установке происходит по принципу барботажа. Для этого возьмите несколько пластиковых труб и проделайте в них как можно больше дырочек. После этого закрепите трубы внутри реактора в вертикальном положении. Когда газ будет подниматься вверх, он будет испускать пузырьки, которые на выходе начнут бурлить в субстрате, тем самым его перемешивая.
Отходы биомассы после получения газа
Образуемый после нагревания навоза шлам применяют повсеместно в сельском хозяйстве в виде удобрений.
Образуемый углекислый газ обычно стремятся очистить, но при растворении его в воде получается полезная жидкость.
Работа устройства для получения биогаза
Основной принцип работы установки по производству биогаза – брожение. В результате полученный биогаз, используется, как и природный. К примеру, с его помощью можно обогреть помещение или выработать электроэнергию.
Таким газом можно заправить автомобиль, естественно, сначала его потребуется сжать.
Сам процесс выработки биогаза в биогазовой установке происходит в несколько этапов. На первом этапе загружается сырье. Для обеспечения максимальной эффективности, придерживаются определенной влажности сырья. Наилучший вариант – использование функции добавления воды.
После загрузки сырья в емкость, из расчета 1 к 8 к сырьевой базе добавляют воду и включают насос, с помощью которого все тщательно перемешивается и становится однородным.
Процесс выработки биогаза из навоза
Далее сырьевая масса, попадает в биореактор, при этом, продолжая перемешиваться. Перемешивание автоматически отключится после полной выгрузки сырья из емкости.
Однородная, смешанная с водой биомасса, попадает в биореактор через открывающийся технологический люк. Такой же герметичный люк имеется и в верхней части биореактора. На нем расположены приборы, отслеживающие уровень биомассы, измеряющие давление биогаза и осуществляющие его отбор.
Чтобы не случился разрыв емкости, специальный компресс автоматически может включаться или выключаться при повышении давления. Также компрессор способствует откачке газа из биореактора в газгольдер.
Биореактор также оснащен нагревательным элементом, который поддерживает нужную для брожения температуру.
Затем биомасса попадает во вторую часть биореактора, где проходит химическая реакция. Все процессы происходят с постоянным перемешиванием биомассы, что исключает возможность образования плавающей корки, которая препятствует выходу биогаза. После того как биомасса окончательно перебродила, она попадает в выгрузочный сектор, где отделяется жидкое удобрение и остатки газа.
