Блок ротации кондиционеров: устройство, правила подключения и настройки модуля

Как разобрать?

Разборка кондиционера требует осторожности. Чаще всего спрашивают, как открыть внутренний блок настенного кондиционера. Выключите его из сети и сделайте следующее:

Выключите его из сети и сделайте следующее:

поднимите крышку внутреннего блока, вытащите и промойте сетчатые фильтры; под шторками жалюзи кондиционера и возле фильтров открутите саморезы – и приоткройте нижнюю часть корпуса; потяните ее на себя и отщёлкните клипсы; снимите с корпуса вспомогательные детали (при их наличии); демонтируйте дренажный поддон, в который сливается конденсат, для этого открутите саморезы и отщёлкните замок, снимите мотор жалюзи, извлеките лоток и конец сливного шланга; выкрутите и снимите левую часть змеевика с радиатором; ослабите на пару витков винт внутри вала и осторожно вытащите его. В более сложной конструкции снимаются плата ЭБУ и вальный двигатель

Если не очень уверены – вызовите специалистов. Прочистите и промойте вал вентилятора, радиатор со змеевиком. Может потребоваться «Керхер» – мойка высокого давления, включенная на пониженных оборотах. Соберите внутренний блок кондиционера в обратном порядке, включите и опробуйте его в работе. Скорость охлаждения и эффективность должны существенно возрасти

В более сложной конструкции снимаются плата ЭБУ и вальный двигатель. Если не очень уверены – вызовите специалистов. Прочистите и промойте вал вентилятора, радиатор со змеевиком. Может потребоваться «Керхер» – мойка высокого давления, включенная на пониженных оборотах. Соберите внутренний блок кондиционера в обратном порядке, включите и опробуйте его в работе. Скорость охлаждения и эффективность должны существенно возрасти.

О том, какие бывают внутренние блоки кондиционера, смотрите в следующем видео.

Коллекторный тип двигателя

С развитием технологий коллекторный двигатель стал менее востребованным по нескольким причинам:

• Максимальная производительность составляет 40 тыс. оборотов в минуту. Для кондиционера этого мало. К примеру, такое количество оборотов сопоставимо с работой центробежной соковыжималки.

• Коллекторные двигатели не терпят агрессивную среду, что в городских условиях эксплуатации быстро приводит устройство к поломке.

• Одним из самых больших минусов является шум во время работы кондиционера. Невозможно спокойно говорить, читать и вообще отдыхать рядом с ним. Более того, уровень шума таких устройств иногда превышает закон о тишине, что может обернуться административным штрафом.
• При частой работе приходится постоянно чистить щётки.
• Графит, используемый в качестве одного из материалов, постоянно ломается.

Вопросы и ответы

Не повлияет ли вынос центрального блока в соседнее помещение на точность измерения температуры?

Датчик температуры устанавливается в обслуживаемом помещении. При этом, естественно появляется погрешность за счет потери уровня сигнала при передаче на значительное расстояние. Однако она не столь значительна, и ее достаточно легко учесть в настройках системы.

Для каких схем горячего резервирования подходят блоки ротации?

Блоки ротации применяют для всех систем резервирования – по схемам N+1 и kN (N – номинальное число кондиционеров).

Можно ли использовать блоки ротации в системах, где установлены различные кондиционеры?

Конечно можно, однако разницу в их производительности следует учитывать при составлении управляющей программы. Кроме того, нужно быть уверенным, что любое устройство системы способно принимать управляющие сигналы и реагировать на них.

Предусмотрен ли в системах режим ручного отключения выбранного кондиционера для профилактики или ремонта?

Безусловно. В любом случае вывести его из обслуживания блоком ротации можно, просто отменив в управляющей программе его регистрацию.

Как поступать при необходимости обслуживать большее количество кондиционеров, чем поддерживает блок ротации?

Достаточно объединить кондиционеры в группы и использовать для них те же алгоритмы, что и для индивидуальных устройств. Единственный, требующий решения вопрос – определение состояния отдельных кондиционеров в группе.

Технические характеристики модуля ротации для кондиционера

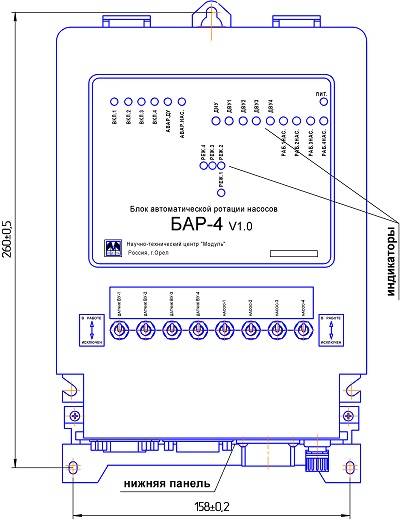

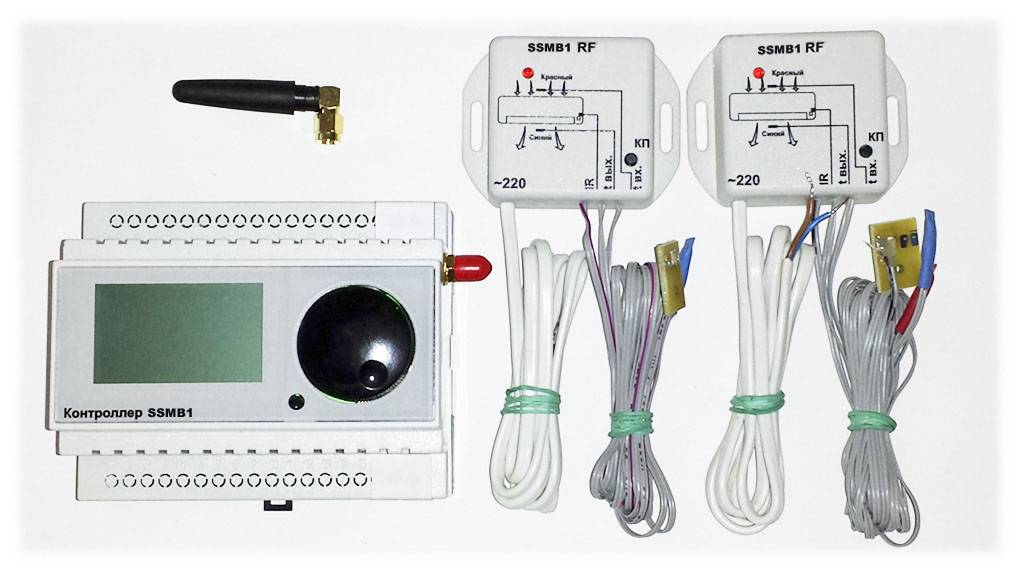

При помощи радиосигнала из базового модуля на устройство (блок ротации) подается сигнал о прекращении работы. Подобные команды действуют вопреки первоначальным настройкам всей системы. Радиус действия сигнала достигает пятидесяти метров, что удобно для дистанционного управления охладительной системой серверной. Основным преимуществом модуля ротации является его многозадачность, ведь к одному простому блоку подключается сразу несколько габаритных, сложных в эксплуатации кондиционеров. Запуск резервных устройств, сели возникла подобная необходимость, происходит мгновенно, без заминок и промедлений (они могут стоять владельцу помещения драгоценного оборудования).

Модуль ротации – универсальное устройство, способное скрыть недостатки климатической техники. В условиях неправильной работы кондиционера, при помощи блока, регулируется переключение режимов.

Для кондиционеров, установленных в помещениях, где поток поступающих данных нуждается в создании отдельной серверной комнаты, распределение нагрузки является первоначальной задачей. Для чего нужен модуль ротации? Устройство с простыми настройками и определенным принципом работы, гарантирует корректную работу охладителей при любых сменах температуры. В жаркую или холодную пору года модули сбалансируют климат внутри технического помещения – серверной комнаты.

Что такое электрическая схема сплит-системы

Электрическая схема кондиционера — это документ, в котором отображено расположение электронных компонентов, их подключение, а также информация для инженеров сервисных центров. Всех, кто занимается установкой и подключением климатической техники больше интересует электрическая схема подключения кондиционера, которая включает в себя расположение основных устройств испарительного и конденсаторного блока, клеммы для соединения блоков между собой и подключения электропитания.

Основными элементами здесь являются:

• Компрессор, с выводами CSR. Стрелкой показана защита, установленная на обмотку компрессора
• Compressorcapacitor – конденсатор, двумя выводами подключен к обмоткам компрессорного агрегата. Третий вывод конденсатора подключен к его пусковой обмотке.
• Кроме этого, на схеме обозначен мотор вентилятора и конденсатор, через который подключены две обмотки электродвигателя.
• На схеме обозначен электромагнит, управляющий работой четырехходового клапана.

Обозначения клемм в клеммной колодке:

1(N) – ноль.

2 – Напряжение на компрессор с модуля управления.

3 – Подача электропитания на мотор вентилятора при работе его на малых оборотах.

4 – Электропитание на мотор вентилятора при его работе на повышенных оборотах.

Отдельная клемма – земля. Основные модули и блоки:

• Фильтр питания, через который подается напряжение на управляющую плату.
• Control board – блок управления к которому подключены все модули устройства.
• К CN 12 подключено силовое реле питания компрессора.
• К CN6 подключается дренажный насос.
• Клеммник CN 5 отвечает за управление вентилятором внешнеого блока сплит-системы.
• К выводам CN 10 подключается шаговый мотор управления жалюзийной решеткой.
• Выводы CN 7 отвечают за подключение термодатчика температуры теплообменника.
• К выводам 1 и 2 клеммника CN15 подключается термодатчик комнатной температуры.
• К вывода м 1 и 3 клеммника CN15 подключается сенсор уровня воды в поддоне.
• Клеммник CN 13 управляющего блока отвечает за подключение блока индикации устройства.

Клеммник (на плате обозначен Terminal) для соединения кабелем испарительного и конденсаторного блоков. Клеммы L и N — питание кондиционера от линии эл. передач. Следует знать, что существует с подключение кондиционера к электросети через внешний блок.

При таком подключении, необходимо руководствоваться инструкцией. Если подключается климатическая техника мощностью до 4 ,5 кВт, то использоваться должен четырехжильный медный кабель с сечением 2,5 мм2. При отдельной ветке питания на щиток обязательно устанавливается автомат мощностью 20 А.

Факторы выбора и дополнительный функционал

На рынке представлены разные модели и модификации блоков ротации и резервирования кондиционеров, отличающиеся между собой:

• по характеристикам;
• по набору функций;
• по способу монтажа;
• по типу управления.

Управляющий сигнал может передаваться не только по инфракрасному каналу, как у БУРР-1, но и по проводам. Комплектация отличается по количеству термодатчиков. Сами датчики могут работать с той или иной погрешностью, от чего в определенной степени зависит скорость срабатывания блока ротации

Также обращают внимание на погрешность таймера. Эти и другие данные должны быть указаны в сопроводительной документации. При выборе согласователя учитываются требования к системе кондиционирования, ее состав и конфигурация

Так, для кондиционеров без фотоприемников можно выбрать устройства с проводным типом управления. Важным критерием является функционал устройства

При выборе согласователя учитываются требования к системе кондиционирования, ее состав и конфигурация. Так, для кондиционеров без фотоприемников можно выбрать устройства с проводным типом управления. Важным критерием является функционал устройства.

Сегодня можно приобрести блоки ротации с широким набором функций. Помимо выполнения своих основных задач эти устройства автоматически перезапускают кондиционеры, работа которых была прекращена из-за отсутствия электропитания. Не допускают отключения кондиционеров, если человек случайно даст такую команду с дистанционного пульта управления.

Один из самых простых блоков резервирования на два кондиционера, слева кнопки для регистрации и настройки, справа кнопки переключения в рабочий и сервисный режимы

При подключении шлейфов сигнализации передаются сообщения об аварийных ситуациях. К примеру, сообщение о пожаре отправляется, в случае если температура в серверной поднимется выше определенного значения (обычно при 69º С). Сигнал может подаваться на пульт пожарной охраны, также возможно оповещение персонала с помощью СМС.

Записываются события и данные с термодатчиков в энергонезависимые журналы. Предоставляется возможность удаленного управления через интерфейс RS485 и Ethernet. Осуществляется поддержка промышленного протокола связи Modbus.

Ознакомившись с описанием и техническими характеристиками прибора, стоит убедиться в значимости его функционала, чтобы сделать обоснованный экономически целесообразный выбор.

Нужно учитывать, что бесперебойность охлаждения зависит не только от блока резервирования, но и от самих кондиционеров. В серверных используют прецизионные, канальные и настенные инверторные сплит-системы. Наиболее востребован последний вариант, так как такие аппараты значительно дешевле и занимают меньше места.

Настенные кондиционеры обеспечивают надлежащее охлаждение серверных комнат и, в отличие от прецизионных моделей могут использоваться в помещениях небольшой площади

При выборе настенного кондиционера обращают внимание на хладопроизводительность, которая должна соответствовать теплоизбыткам, подлежащим нейтрализации. Система кондиционирования должна функционировать в серверной вне зависимости от времени года. Если нижний предел рабочей температуры кондиционеров ограничен -10 С, дополнительно приобретаются низкотемпературные комплекты

Если нижний предел рабочей температуры кондиционеров ограничен -10 С, дополнительно приобретаются низкотемпературные комплекты

Система кондиционирования должна функционировать в серверной вне зависимости от времени года. Если нижний предел рабочей температуры кондиционеров ограничен -10 С, дополнительно приобретаются низкотемпературные комплекты.

Алгоритм работ

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

1. Подбираем набор необходимого инструмента и нужные материалы.
2. Изучаем предложенные производителем схемы.
3. Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
4. Осуществляем проверку исправной работы всех составляющих изделия.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

• приветствуется наличие дифференцированного реле или надежного заземления;
• она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
• если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
• она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

1. Удаляем декоративную переднюю панель.
2. Демонтируем крышку защиты, фиксатор кабеля в нижней части.
3. Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
4. С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
5. Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
6. Надежно укрепляем провод на выходе из коробки.
7. Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Схемы резервирования кондиционеров

Возможна реализация различных схем резервирования, которые условно обозначаются, как N+1 и 2N, где N – количество кондиционеров, выполняющих аналогичную функцию в системе (от английского «Need» – «Необходимость»).

Самая простая схема, подразумевающая использование всего одного резервного кондиционера, – N+1. Если не настроена система ротации, резервный кондиционер включается только в аварийных случаях и берет на себя всю нагрузку.

В системе может быть несколько основных рабочих кондиционеров и у каждого из них – резервный кондиционер, что обозначается, как 2N и означает 100% резервирование. Понятно, что чем больше резервных кондиционеров, тем выше отказоустойчивость системы.

Место установки кондиционера

Монтажную пластину выставляете строго по уровню.

При этом расстояние от потолка до самого кондиционера должно быть не менее 10см. Это обеспечивает хороший забор воздуха и свободный монтаж-демонтаж внутреннего блока.

Для надежной фиксации используете качественные дюбель-гвозди 6*40мм или 8*32мм.

Далее можно перейти к установке наружного блока. Размечаете точки крепления кронштейнов.

Опять же не забывайте про уровень.

Перфоратором с буром на 12мм делаете отверстия. После чего закрепляете кронштейны дюбель гвоздями 12*80мм.

Крепите надежно, особенно если кондей висит со стороны дома, где расположена проезжая часть или тротуары.

Расстояние от задней стенки наружного блока до стенки здания должно быть минимум 10-20см. Хотя многое здесь будет зависеть от производительности вентилятора.

Где размещать внешний блок, под окном или сбоку – дело эстетики и удобства эксплуатации.

Многим элементарно не нравятся лишние метры болтающегося кабеля и трубки свисающие по стене. В этом случае выбирается боковое расположение.

Хотя грамотные монтажники и кабель и фреонопровод, могут проложить очень красиво. Тут уже многое зависит от уровня профессионализма исполнителей.

Кондиционер под окном обслуживать несколько проще, чем сбоку. Особенно, если через несколько лет у него напрочь заржавеют болты. В этом случае без вышки или альпинистского оборудования вообще не обойтись.

При установке блока сбоку от окна, не лишне будет подстраховаться. Порядок здесь такой.

Поднимаете кондиционер на подоконник. Пропускаете в просверленное отверстие веревку, вытягиваете ее с улицы и привязываете за блок.

Напарник страхует этой веревкой кондиционер, а вы его устанавливаете на кронштейны. Пока не будут затянуты болты, веревку лучше не отвязывать.

Ошибка №3
Если после монтажа выяснится, что вибрация работы кондиционера отдается сильным гулом в комнате (такое случается при прямом монтаже кронштейнов в бетон анкерными болтами без дюбель гвоздей с пластиковыми вставками), то под ножки наружного блока подкладываются специальные виброопоры или по крайней мере, толстые резиновые вставки.

По окончании работ по установке внешнего блока, переходите к подготовке и закладке межблочных коммуникаций.

Рекомендации по установке кондиционера: инструкция и пошаговый монтаж мобильного прибора

Чтобы установить кондиционер дома, потребуется соорудить специальную конструкцию, состоящую из рамки от москитной сетки и оргстекла. В комплектации кондиционеров имеется патрубок, предназначенный для вывода отработанного воздуха за пределы помещения, а также необходимые для его крепежа соединительные детали. Чтобы горячие потоки не попадали обратно в помещение, нужно купить специальный воздуховод в виде розетки. Впоследствии он будет монтироваться в оргстекло.

Мобильный кондиционер можно использовать в качестве временной альтернативы

Инструкция по установке мобильного кондиционера в квартире своими руками:

1. Берется москитная сетка, габариты которой соответствуют размерам створки, куда будет отводиться горячий воздух из помещения.
2. Измеряются ее размерные параметры и переносятся на оргстекло. Для этого можно использовать шило или макетный нож.
3. В соответствии с разметкой из оргстекла вырезается кусок.
4. Края этого отрезка следует зачистить с помощью наждачной бумаги.
5. В том месте, где будет крепиться воздуховод, в оргстекле вырезается отверстие под его монтаж.
6. Воздуховод-розетка вставляется в это отверстие и герметично фиксируется. Для этого можно использовать прижимное кольцо, если оно предусмотрено, или герметик.
7. Оргстекло наклеивается на предварительно обезжиренную поверхность рамки.
8. Москитная сетка аккуратно удаляется из рамки с помощью плоскогубцев или пинцета.

Останется только открыть створку окна для проветривания и вставить туда рамку с оргстеклом, присоединить патрубок воздуховода к розетке и включить прибор. Разумеется, мобильный агрегат не так эффективен, как полноценная сплит-система. С другой стороны, выполнить монтаж более мощного кондиционера своими руками гораздо сложнее. Мобильный прибор можно использовать в качестве временной альтернативы. Также он подойдет для охлаждения определенной зоны в помещении.

Инструкция по установке кондиционера и пошаговое описание всех операций

Прежде чем приступать к работе, нужно удостовериться в наличии необходимых инструментов и расходных материалов. По назначению они делятся на несколько групп. Для монтажных работ потребуется приобрести электроинструменты:

болгарку;

Собираясь устанавливать кондиционер самостоятельно, нужно заранее приготовить все инструменты, которые могут понадобиться

• перфоратор;
• дрель.

Для установки кондиционера самостоятельно понадобится измерительный инструмент и приспособления для нанесения разметки. Чтобы все элементы конструкции были установлены ровно, обязательно нужно использовать лазерный или строительный уровень. Для нанесения линий необходимы маркеры или разметочные карандаши.

Качественный монтаж климатических систем невозможен без специализированного оборудования:

1. Инструмент для работы с медными трубами – газовая горелка и припой (для соединения методом низкотемпературной сварки), труборез и трубогиб, а также вальцовка или риммер для формирования фаски.
2. Пылесос промышленного назначения – для удаления мелкого строительного мусора и пыли.
3. Вакуумный насос – для сушки магистрали.

Перед начать монтаж нужно хорошо изучить процесс установки сплит-систем

Монтаж климатического оборудования невозможен без гипсокартона, пассатижей, стремянки, отверток и прочих вспомогательных инструментов. Перед началом работ нужно тщательно изучить процесс установки сплит-систем, видео в интернете могут оказать неоценимую помощь в этом деле.

Протокол взаимодействия контроллера БРК с программой сбора информации о параметрах устройства

Запрос состояния БРК

Компьютер посылает в контроллер БРК команду, запрашивающую значение уставок, состояние блока и статус аварийных датчиков. Прием/передачу данных контроллер БРК осуществляет через последовательный порт, содержащий только сигналы RxD и TxD (модемные сигналы не используются).

Для корректной работы интерфейса сигнал COM-порта компьютера DTR должен иметь высокий уровень.

Протокол Xon/Xoff не поддерживается. Формат передачи данных: 9600 8data—none-1stop. В связи с тем, что в контроллере отсутствует буфер данных на прием, передачу команд в контроллер рекомендуется осуществлять побайтно для того, чтобы контроллер успел принять байт из сдвигового регистра в регистр ввода.

Формат команды «Состояние контроллера»:

Запрос от компьютера

Величина параметра	Назначение
0x32 (‘2’)	Код команды

Ответ контроллера БРК:

Величина параметра	Назначение
0x33 (‘3’)	Код ответа
tp	Длительность цикла ротации (часы)
tn	Длительность цикла проверки кондиционера (* 2 сек)
HH	Время до окончания цикла ротации (часы)
mm	Время до окончания цикла ротации (минуты)
Mode	Текущий режим работы
T1	Температура в помещении (0,5 С)
Blocks	Состояние блоков кондиционеров
Alarm	Cтатус аварийных датчиков
Cnt_tn	Время до окончания цикла проверки кондиционера (* 2 сек)
Cnt_termostat	Время до отпускания термостата (минуты)

Все перечисленные параметры имеют длину слова 1 байт.

Параметр «Длительность цикла ротации»

Параметр определяет длительность цикла ротации в часах. Возможные значения: 1… 99.

Значение передается в формате Hexadecimal.

Параметр «Длительность цикла проверки кондиционера»

Параметр определяет длительность цикла проверки кондиционера в 2-х секундных интервалах. Возможные значения: 15,30,125,250

Значение передается в двоичном формате.

Параметр «Время до окончания цикла ротации (часы)»

Параметр передает время, оставшееся в текущий момент до окончания цикла ротации. Единица измерения параметра – полные часы. Значение передается в формате Hexadecimal.

Параметр «Время до окончания цикла ротации (минуты)»

Параметр передает количество минут в текущем часе, оставшееся до окончания цикла ротации. Единица измерения параметра – минуты. Значение передается в двоичном формате.

Параметр «Текущий режим работы»

Параметр определяет текущий режим работы контроллера.

Значение	Режим
Работа
1	Установка
2	Тестирование

Параметр «Температура в помещении»

Параметр определяет значение температуры в помещении. Температура передается в С в двоичном формате. Цена младшего разряда 0,5 С. Например: 21.(decimal) = 00010101 (binary) = 10,5 С.

Параметр «Состояние блоков кондиционеров»

Параметр определяет состояние блоков кондиционеров. Единичное значение бита индицирует срабатывание соответствующего блока или реле.

Бит	Назначение
зарезервировано
1	зарезервировано
2	Сработало аварийное реле блока 1
3	Сработало аварийное реле блока 2
4	Сработало аварийное реле блока 3
5	Включен блок 1
6	Включен блок 2
7	Включен блок 3

Параметр «Cтатус аварийных датчиков»

Параметр определяет состояние аварийных датчиков. Единичное значение бита индицирует срабатывание соответствующего датчика.

Бит	Назначение
Режим ротации трех блоков (=1)
1	Флаг фиксации состояния «Термостатирование»
2	Отсутствует фаза 1 (AC)
3	Отсутствует фаза 2 (AC)
4	зарезервировано
5	Состояние «Пожар»
6	зарезервировано
7	Сработал аппаратный термостат

Параметр «Время до окончания цикла проверки кондиционера»

Параметр передает время, оставшееся на текущий момент до окончания цикла проверки кондиционера. Единица измерения параметра – 2 секунды. Значение передается в двоичном формате.

Параметр «Время до отпускания термостата»

Параметр передает время, оставшееся на текущий момент до окончания отпускания термостата. Единица измерения параметра – минуты. Значение передается в двоичном формате.

Запрос от компьютера:

Величина параметра	Назначение
0x34 (‘4’)	Код команды

Примечание: Ответ от контроллера БРК не передается.

Схемы резервирования кондиционеров

Возможна реализация различных схем резервирования, которые условно обозначаются, как N+1 и 2N, где N – количество кондиционеров, выполняющих аналогичную функцию в системе (от английского «Need» – «Необходимость»).

Самая простая схема, подразумевающая использование всего одного резервного кондиционера, – N+1. Если не настроена система ротации, резервный кондиционер включается только в аварийных случаях и берет на себя всю нагрузку.

В системе может быть несколько основных рабочих кондиционеров и у каждого из них – резервный кондиционер, что обозначается, как 2N и означает 100% резервирование. Понятно, что чем больше резервных кондиционеров, тем выше отказоустойчивость системы.

Правила ухода за оборудованием

Чтобы обеспечить нормальную работу и долгий срок службы, регулярно выполняют техническое обслуживание управляющих и исполнительных блоков. Раз в 3-4 месяца проверяется надежность крепления, качество соединений, исправность разъемов. Клеммники и внешние поверхности корпусов по мере загрязнения необходимо очищать от пыли, не допуская попадания на них мусора и посторонних предметов.

Источники

• http://ventilationpro.ru/konditsionirovanie/dlya-chego-ispolzuetsya-blok-rotacii-kondicionerov.html
• https://oventilyacii.ru/ventilyaciya/kondicionirovanie/soglasovatel-raboty-konditsionerov.html
• https://MasterXoloda.ru/kondicionirovanie-servernoy/upravlenie-rotaciej-kondicionerov
• https://oboiman.ru/ingeneer/blok-rotacii-kondicionerov-ustrojstvo-pravila-podklucenia-i-nastrojki-modula.html
• https://sovet-ingenera.com/vent/cond/blok-rotatsii-konditsionerov-ustroystvo-pravila-podklyucheniya-i-nastroyki-modulya.html
• https://moskva-ustanovka-kondicionera.ru/ustanovka-bloka-rotacii/

Избыточностью производительности

При таком методе суммарная производительность кондиционеров в системе превышает расчетную на 10-100%, и все устройства работают одновременно. В этом случае при выходе из строя или выводе на профилактику одного или нескольких блоков потеря производительности компенсируется возрастанием загрузки остальных. Расчет производится таким образом, чтобы возросшая загрузка не превышала номинальных значений для каждого блока.

Преимуществами такой системы являются:

• Равномерный износ всех устройств.
• Простота организации системы, практически не требующей дополнительного оборудования.

Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров

Основным недостатком следует считать работу каждого из устройств системы в режиме далеком от номинального, что неизбежно снижает КПД и приводит к увеличению расходов на эксплуатацию.

Необходимые материалы и инструменты

Материалы и инструменты для монтажа надо приготовить заранее. Тщательное планирование позволит установить кондиционер быстро и без ошибок. Для того чтобы своими руками установить сплит-систему, потребуются следующие материалы:

• электрический провод;
• медные трубы двух размеров;
• пластиковая трубка для дренажного трубопровода;
• теплоизоляция для труб;
• скотч;
• пластиковый кабель-канал;
• металлические кронштейны L-образной формы;
• крепежные изделия (болты, анкеры, дюбеля).

В инструкции, прилагаемой к сплит-системе, указано, какие будут нужны электрические провода. Обычно это четырехжильный кабель сечением 2.5 кв. мм. Следует приобретать кабель «негорючего» исполнения, например, марки ВВГНГ 4х2.5. Приобретая кабель, отмерьте на 1-1.5 м больше, чем планируемая длина трассы.

Медные трубки следует приобретать в специализированных магазинах. Трубы для систем кондиционирования изготавливаются из особо мягкой меди и не имеют швов. Некоторые установщики полагают, что можно использовать продукцию, предназначенную для водопровода. Это заблуждение: медь в таких трубах пористая и хрупкая, а поверхность обработана грубо. Это не позволит обеспечить надежное соединение с патрубками, через мельчайшие трещинки фреон быстро испарится.

Потребуется приобрести трубки двух диаметров. Для небольших систем стандартны размеры 1/4, 1/2 и 3/4 дюйма. Нужный размер приведен в инструкции к сплит-системе, а также обозначен на корпусе наружного блока. Как и провод, трубки надо приобретать с запасом в 1-1.5 м.

Теплоизоляция продается там же, где специальные медные трубки. Стоит она недорого, и ее также можно взять с некоторым запасом. Теплоизоляция продается стандартными кусками по 2 м. Не забудьте, что ее нужно в 2 раза больше, чем длина трассы, + 1 кусок.

При укладке концы теплоизоляции будут закрепляться на медных трубках прочной клейкой лентой. Для этого хорошо подходит строительный армированный скотч. В крайнем случае, можно обойтись даже изолентой, но следует учесть, что она не должна со временем расклеиваться. Также для закрепления удобно использовать пластиковые монтажные стяжки с фиксатором.

Для отведения конденсата используют пластиковые гибкие трубки особой конструкции. Для того чтобы при укладке магистрали они не сминались на поворотах, внутри таких труб расположена тонкая, но жесткая стальная спираль. Продаются они в тех же магазинах запчастей и материалов для систем кондиционирования. Берите такую трубку с запасом 1.5-2 м.

Чтобы трубы и провода не портили внешний вид, желательно укладывать их в аккуратный короб. Как нельзя лучше для этого подходят стандартные электротехнические кабель-каналы с крышкой. Такие короба продаются отрезками по 2 м. Чтобы трасса смотрелась аккуратно, не забудьте также приобрести в дополнение к ним сортовые изделия: поворотные углы внутренние и наружные. Для установки сплит-систем обычно хорошо подходят кабель-каналы сечением 80х60 мм.

Кронштейны, на которых снаружи будет установлен внешний блок сплит-системы, имеют Г-образную форму. Кондиционеры довольно тяжелые, к тому же при работе вибрируют. Поэтому надо приобретать специальные кронштейны для установки кондиционеров. Такие изделия обладают высокой прочностью и жесткостью. Хорошо, если такие кронштейны входят в установочный комплект вашей системы, потому что обычные строительные уголки для этих целей непригодны.

Чтобы закрепить на стенах короба, рамы внутреннего блока и кронштейны наружного блока, потребуются анкеры и дюбели. Для фиксации наружного блока на установочных кронштейнах нужны винты и резиновые прокладки. Необходимое количество крепежных изделий следует рассчитать заранее и предусмотреть запас 25-35%.

Если вы решились установить сплит-систему своими руками, у вас в доме наверняка уже есть следующие инструменты:

• отвертки;
• строительный уровень;
• ключи шестигранники;
• дрель и набор сверл;
• перфоратор.

Перфоратор потребуется не только для сверления отверстий малого диаметра под дюбели и анкеры. Придется также проделать в толстых стенах несколько отверстий большого диаметра.

Кроме того, в процессе установки сплит-системы понадобится специальный инструмент:

• труборез с острым лезвием;
• триммер;
• развальцовка;
• трубогиб;
• манометрический коллектор;
• вакуумный насос.

Приобретать такое специализированное оборудование ради одной установки слишком накладно. Но можно взять эти необычные приспособления напрокат в специализированной фирме или у знакомого мастера.
