Как самостоятельно сделать установку для бурения скважины: самые простые конструкции

Виды самодельных канатно-ударных бурильных установок

При изготовлении буровой установки под канатно-ударное бурение есть два важных элемента: станина и стакан (патрон, желонка). Для самого простого варианта можно сделать станину из трех-четырех труб, которые соединяются над местом, где будет проходить бурение. Там крепят блок, через него перекидывают гибкий стальной трос. На конце троса привязан бурильный снаряд. Вот и вся конструкция. Приводится в действие эта «установка» мышечной силой — за трос тянут, потом резко опускают. Снаряд понемногу углубляется.

Наиболее простые конструкции

Для снижения физических нагрузок устанавливают лебедку, для еще большей автоматизации — мотор с редуктором, вращающим вал лебедки

При этом важно придумать систему, которая позволит освобождать вал лебедки и сбрасывать желонку

Рама-тренога не всегда удобна — она требует большой площади. Причем для устойчивости «ноги» должны находится на равном расстоянии от центра. Не помешают также перемычки между всеми опорами. Вот в этом случае буровая установка будет стоять надежно. Есть еще один вариант рамы — в виде буквы «Н» с телескопическими штангами (на фото ниже).

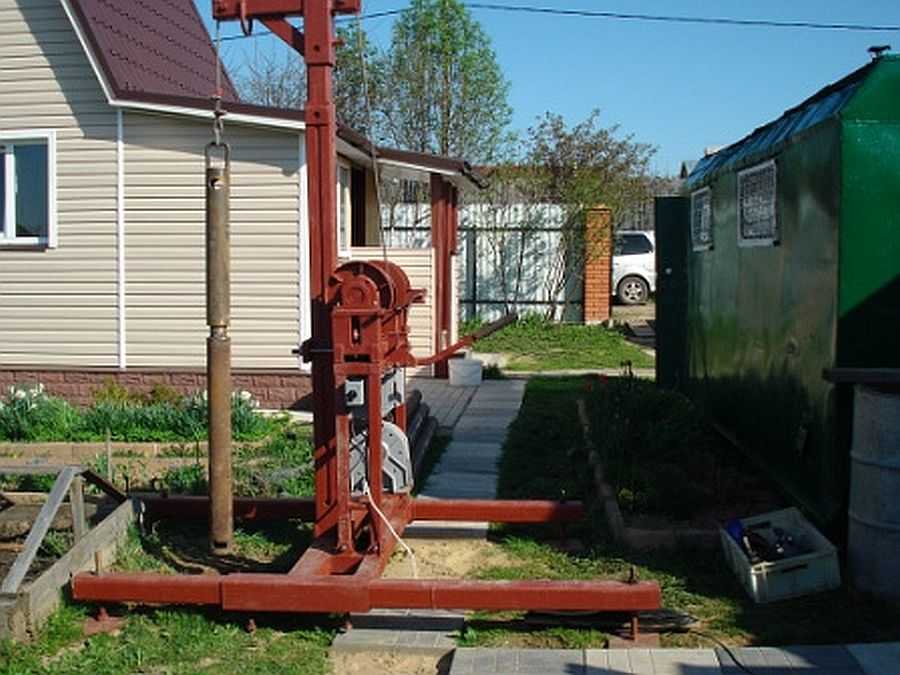

Сделанная своими руками мини буровая установка

Вертикальная стойка тоже телескопическая. Она позволяет менять высоту, с которой сбрасывается снаряд. В остальном комплектация такая же.

Станина для малой буровой установки вид сбоку

Как работает буровая установка ударно-канатного бурения, сделанная своими руками из подручных материалов, смотрите в видео. Такую конструкцию точно повторить несложно.

Подробнее о том, как пробить и обустроить скважину для воды описано тут.

Разновидности бура по назначению

В зависимости от места, сферы использования имеют нюансы в конструкции. Разберем каждый из них подробнее.

Шнековый

Применяется для бурения глубинных скважин на воду, обустройства подземных зондов под тепловые насосы. Имеет большое количество витков, именуемых шнеками.

ТИСЭ

Такой инструмент берется для рытья ям под монтаж свай. Внизу у него откидывающаяся лопатка, которая отвечает за расширение.

Проще говоря бур ТИСЭ имеет:

• лопасти;
• землеприемник;
• раскладной расширенный нож (в нижней части).

Для удобства работы нож иногда делают съемным.

Такой инструмент умельцы научились изготавливать самостоятельно. Ножом служит обрезанная лопата с хорошей заточкой. Землеприемником станет жестяная банка из-под соленой рыбы. Нож фиксируется не вплотную, а чтобы он мог двигаться. При опускании инструмента в шурф он подтягивается капроновой нитью, закрепленной на конце. Как только бур касается дна, натяжение нити делают меньше. Лопатка подрезает бока ямы, достигая нужного расширения.

Бур из лопаты

Отличный вариант для посадки кустарников, деревьев. Лопату нужно брать из качественной стали, чтобы не пришлось часто затачивать. Снизу с обеих сторон отрезают болгаркой небольшие сегменты, чтобы она приобрела прямоугольную форму.

Низ лопаты распиливают по центру на глубину до 30 см. Левую часть отгибают вперед, правую – назад или наоборот. Образовавшиеся лепестки проходят сварочным швом.

Для мягких грунтов

В таких условиях работать стандартным буром неудобно и это занимает больше времени. Поэтому для таких участков эффективным станет инструмент с режущей частью, которая делается удлиненной. Оформляется в виде стакана по бокам с небольшими прорезями. На разрезах выступает режущая кромка. Лучший материал для этого – закаленная сталь. Ее нужно хорошо заточить.

Навыки создания ручного бура особенно пригодятся, если дом с участком стоит на глине, суглинке, скалистой почве, где заводские буры-универсалы просто не справляются.

Мотобур (с бензиновым приводом), электрический

Магазинные варианты буров остаются привлекательными для владельцев частных домов, благодаря большой производительности, скорости работы.

Мотобур удобен в транспортировке, но зависит от заправки топлива. Инструмент с электроприводом будет работать только в условиях постоянной подачи электроэнергии.

Оба типа функционируют в разных режимах: на больших и малых оборотах.

Бурение роторным способом

Бурильные установки роторного типа относятся к универсальным конструкциям, но чаще используются для работы на твердом грунте, где много гальки, гравия или известняка. В состав конструкции входят элементы:

• бур;
• долото;
• механизм вращения.

При бурении таким способом слои воды достигаются за небольшой промежуток времени.

В зависимости от степени твердости почвы используется разный режущий инструмент:

1. Ложковый бур. Применяется на мягких почвах (глина, песок). Он имеет форму спирали с расположенными на ней отверстиями.
2. Змеевидной формы. Используется для работы на суглинистых почвах.
3. Заостренный. Применяется для проходки плотной и каменистой толщи грунта.

Сборка малогабаритной буровой установки с ручным приводом

Устройство самодельной шнековой малогабаритной буровой установки.

Шнековый бур делают по следующей технологии:

1. На узкую трубу длиной 1,5 м приваривают витки листового металла наподобие винта. В нижней части устанавливают остро заточенные ножи под углом к горизонтальной плоскости.
2. На верхней части предусматривают крепление для наращивания штанг. Это отверстия под стопорный палец или резьба для муфты.
3. Готовят такие же трубы с соответствующим креплением — штанги.

Другой снаряд, часто применяемый в бурильных устройствах, сделанных своими руками, желонка.

Она изготавливается таким образом:

• отрезают 1-1,2 м толстостенной трубы диаметром 110-120 мм;
• в верхней части делают окошко для удаления почвы;
• снизу вставляют клапан, сверху приваривают сетку;
• закрепляют ушки для каната;
• затачивают нижнюю кромку.

Для изготовления буровых снарядов не берут закаленную сталь — ее необходимо дополнительно шлифовать. Легированная трудно варится, поэтому самая подходящая для самодельных буровых инструментов — простая сталь. Если скважина более 30 м, стенки труб должны быть толщиной 5-6 мм.

Особое внимание уделяют клапану. Для небольшой желонки используют подходящий шар, перемещение которого ограничивается верхней и нижней шайбами

Для снаряда побольше делают лепестковый клапан — круглую дверцу на пружине.

Легкую желонку утяжеляют — заливают верхнюю часть бетоном или прикрепляют груз.

Устройство желонки с шариковым клапаном.

Изготовление установки для бурения с электрическим приводом

Ручной труд по бурению скважины под воду облегчает электрический привод. Он вместе с лебедкой грузоподъемностью не менее 1 т поднимает желонку с грунтом и штангами. Если используется мокрая проходка, вращает бур.

Для роторного бурения каркас оборудуют вертикальной рельсовой колонной с 2 направляющими. На них размещают двигатель с редуктором.

Рекомендуется заранее решить, какой привод будет на оборудовании — ручной, электрический. Если выбор в пользу последнего, но сначала приобретают двигатель с редуктором и лебедку. Затем собирают вышку в соответствии с их параметрами — так легче сделать монтаж всех частей, подогнать по месту.

Для мокрого бурения используют вертлюг. Это важная деталь, которую лучше купить. Она в постоянном движении, поэтому некачественное исполнение приведет к быстрой поломке. Изготовление можно заказать только токарю высокой квалификации, который обеспечит надежность и герметичность конструкции. Используется высокопрочная сталь.

Этапы работ по созданию скважины своими руками

Сначала необходимо вырыть яму. Её размеры должны составлять 150 на 150 см. Чтобы исключить осыпание углубления, выполняют облицовку её стенок фанерой, досками или используют куски ДСП. Есть и другой вариант. Необходимо пробурить ствол с диаметром 15х20 см и глубиной 1 метр, используя для этого обычный бур. Это делается для того, чтобы обеспечить устойчивость трубы в вертикальном положении.

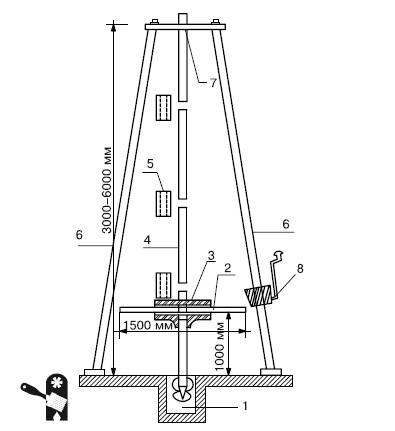

Следующим действием над углублением устанавливают металлическую треногу, которую часто называют вышкой. Она должна располагаться в прямом положении. В месте соединения треноги закрепляют лебёдку. На треноге располагается бурильная колонка полутораметровыми штангами.

Последние скрепляют в одну трубу посредством резьбы, а потом выполняется их фиксация хомутом. Такая конструкция используется для спуска и подъёма оборудования при бурении скважины.

С насосом, который будет качать воду на поверхность, необходимо определиться заранее. Выбор насосного оборудования позволяет решить проблему с диаметром будущей скважины и колонковой трубы. В трубу насосное оборудование должно свободно проходить. Поэтому между диаметром насосного оборудования и внутренним диаметром трубы разница должна составлять минимум 5 мм.

Принцип бурения

Спуск и последующий подъем оборудования — в этом состоит процесс бурения скважины. Штанга проворачивается и одновременно с этим по ней ударяют сверху. Работая вдвоём, выполнить эту работу гораздо проще. Один человек крутит газовым ключом, второй наносит удары по штанге сверху, пробивая породу.

Использование лебёдки позволяет заметно упростить процесс бурения. Применяя её, опускание и подъем бурильного оборудования происходит заметно легче. При бурении штангу следует маркировать. Отметки необходимы для ориентации. По маркировке хорошо видно, когда пора вытягивать штангу и выполнять очистку бура. Специалисты рекомендуют выполнять эту процедуру каждые полметра.

Не все знают, как бурят скважины на воде. Для облегчения задачи по преодолению различных пластов грунта рекомендуется использовать различные типы буров:

1. Спиральный бур — он предназначен для глинистых почв.
2. Бур-долото — с его помощью выполняют разрыхление твёрдых пород.
3. Бур-ложка — его применяют для песчаного грунта.
4. Желонка — она помогает поднять грунт на поверхность.

Песчаный грунт легче всего преодолеть, если при бурении использовать бур-ложку. Во время бурения для облегчения этой задачи следует добавлять воду. Если грунт твёрдый, то в этом случае лучше всего использовать бур-долото. Такие буры бывают нескольких видов:

Вне зависимости от используемого вида главное его предназначение состоит в том, чтобы обеспечить помощь в разрыхлении твёрдых пород. Пески-плывуны преодолеваются с использованием ударного способа.

Если на участке преобладает глинистая почва, то в этом случае при бурении необходимо использовать змеевик, желонку и бур-ложку. Для глинистых почв хорошими инструментами для бурения являются змеевики и спиральные буры. Они имеют конструкцию, которая своим видом похожа на спираль.

У основания бура размер варьируется от 45 до 85 мм. Лезвие может иметь размеры от 250 до 290 мм. Для пробития галечных пластов, содержащих гравий, используют поочерёдно желонку и долото с обсадными трубами.

В отдельных случаях приходится бурить с обязательным заливом воды в отверстие. Такая процедура поможет сделать более простой задачу по бурению скважины. Иногда для создания скважин на участке используется вариант её бурения при помощи помпы.

Если доставляемая на поверхность земли порода стала влажной, то это говорит о близости водоносного слоя. Остаётся углубиться совсем на небольшое расстояние, чтобы перейти в водоносный горизонт. В этом случае бурение будет лёгким, но останавливаться нельзя, пока не будет обнаружен водоупорный слой.

Обустройство скважины своими руками

Когда нужная глубина достигнута, занимаемся обустройством источника воды. В отверстие запускается фильтровая колонка, которая состоит из следующих элементов:

Для того чтобы укрепить трубу, пространство обсыпается щебнем 5 мм фракции. Параллельно с засыпкой выполняется закачка воды в трубу с герметичным верхним концом. Это позволяет промыть затрубье и фильтр. Потом проводят желонирование. При выполнении этой работы используют насадку, желонку и центробежный насос.

Главным достоинством такого оборудования является его способность перекачивать жидкие среды повышенной плотности. Когда прокачка завершена, на тросе на глубину опускают насос. Потом выполняется подключение к нему водопроводной трубы.

Как сделать установку для роторного бурения

Буровая гидравлическая установка должна иметь станину, которая позволяет передвигать вверх/вниз мотор, к которому через вертлюг подсоединяют бур. Также через вертлюг внутрь колонны поддается вода.

Принципы построения бурилки

При изготовлении буровой установки своими руками, рекомендован такой порядок действий:

• Сначала должны быть вертлюг и штанги. Если вы не квалифицированный токарь или у вас нет такого на примете, то эти детали лучше купить. При их изготовлении требуется высокая точность, что можно достичь при высокой квалификации. Причем резьба на вертлюге и штангах должна быть одинаковой, или потребуется переходник. Резьба на штангах лучше — трапеция, так как потом конусную мало кто из токарей может сделать.
• Купить мотор-редуктор. Если питание будет от 220 в, то характеристики его такие: мощность 2,2 кВт, оборотов — 60-70 в минуту (лучшие : 3МП 31,5 или 3МП 40 или 3МП 50). Более мощные поставить можно только при условии наличия питания в 380 В, да и более мощные редко нужны.
• Покупаете лебедку, может быть ручной или электрической. Грузоподъемность желательно не менее 1 тонны (если есть возможность, лучше — больше).

• Когда все эти составляющие имеются на руках, можно варить каркас и делать бур. Ведь все это оборудование крепится на него, а виды крепления могут быть разными, угадать невозможно.

Рама мини-буровой установки состоит из трех частей:

• горизонтальной платформы;
• вертикальной рамы;
• подвижной рамы (каретка), на которой закреплен мотор.

Основа варится из толстостенной трубы — толщина стенки 4 мм, минимум — 3,5 мм. Лучше — из профилированной сечением 40*40 мм, 50*50 мм или около того, но подойдет и круглая. При изготовлении рамы малой буровой установки точность неважна

Важно соблюдать геометрию: вертикальность и горизонтальность, одинаковые углы наклона, если это необходимо. А размеры «подгоняются» по факту. Сначала варится нижняя рама, измеряется

Под имеющиеся размеры изготавливается вертикальная рама, а по ее размерам — каретка

Сначала варится нижняя рама, измеряется. Под имеющиеся размеры изготавливается вертикальная рама, а по ее размерам — каретка.

Простой форты бур можно сделать самостоятельно — их варят из обычной стали (чертеж на фото ниже). Если брать высоколегированную сталь, ее сложно приварить к штангам. Для сложных и каменистых грунтов лучше купить бур в специализированной кампании — они имеют сложную форму, есть много разных видов.

Чертеж бура на 159 мм

Чтобы работать было проще, подключают два пульта с возможностью реверсного хода. Один ставят на мотор, второй на лебедку. Вот, собственно, и все.

В конструкции буровой установки роторного или шнекового бурения главное — вертлюг, но его изготовить без опыта нереально. Для тех, кто хочет сделать его самостоятельно, выложим фото и его чертеж.

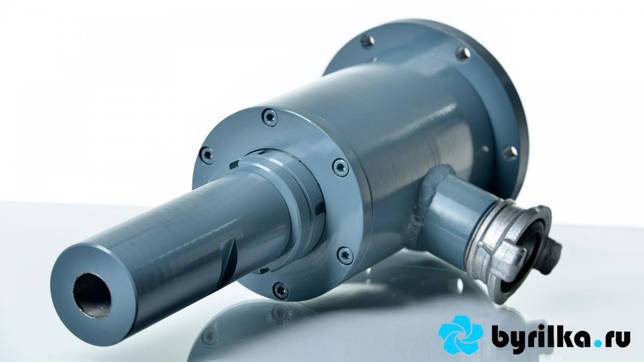

Устройство вертлюга для бутовой установки

Чертеж вертлюга для малогабаритной буровой установки

Плюсы самостоятельного ручного бурения

Ручное бурение самостоятельно сделанными приспособлениями имеет следующие преимущества перед автоматическими способами проходки с использованием специальной буровой техники частными лицами и организациями:

Дешевизна. Изготовление своими руками бура из подручных материалов и проходка скважины без привлечения сторонних помощников, специалистов, организаций — самый выгодный вариант с финансовой точки зрения, если другие способы занятости в свободное время не приносят денежный доход.

Универсальность. Самостоятельное проведение буровых работ вручную универсально благодаря следующим особенностям:

• Ручное бурение во многих ситуациях является единственно возможным вариантом проведения работ, если въезд на участок специальной техники невозможен или скважина размещена в построенном помещении.
• Ручным способом прокладывают узкие скважинные каналы без использования обсадных колонн стандартного диаметра, что существенно удешевляет организацию и обустройство водоснабжения на индивидуальном участке.
• Вручную проводят бурение на глубину от 5 до 35 м, что соответствует характеристикам абиссинской и скважины на песке.
• Сделанный бур можно использовать для иных хозяйственных целей, если необходимо проделать отверстия в земле — при сооружении ограждений, посадке садовых растений, монтаже свайных фундаментов и других работ хозяйственно-бытового назначения. За ненадобностью конструкцию всегда можно разобрать и использовать в хозяйстве по своему усмотрению.

Комплектация ручного спирального бура заводского изготовления

Гибкость применения. В зависимости от глубины залегания водяного пласта, качества грунта и размерных параметров скважинного канала, используют различные бурильные технологии, конструкции буровых приспособлений или их сочетания. При индивидуальном изготовлении всегда есть возможность путем экспериментов самостоятельно сделать бур для скважины, наиболее удобный и эффективный для конкретных условий.

Проводить работы можно в любое удобное для хозяина время без привязки к сезону, времени суток, погоде, наемным специалистам или организациям. Если к обустраиваемому участку не подведена электроэнергия, ручным механическим способом можно бурить скважины без ее присутствия.

Конечно, за дешевизну ручного способа придется платить скоростью проведения работ и интенсивными физическими трудозатратами, последние в некоторой степени полезны с точки зрения улучшения здоровья.

Трубы и муфты для резьбового соединения

Какие буровые установки бывают?

Конструкция приспособления зависит от метода, который выбран для бурения скважины. При ударно-канатном бурении грунт разрушают с помощью груза, который просто бросают вниз. Рыхлый грунт вынимают и затем повторяют цикл, пока глубина скважины не достигнет необходимых размеров.

Вынимать грунт с помощью вращающегося бура одновременно и проще, и сложнее. Проще, потому что требуется меньшее физическое усилие, а сложнее, поскольку такие установки имеют более сложную конструкцию, их размеры крупнее, а затраты на их создание выше. Часть элементов для надежной буровой установки создать самостоятельно невозможно. Что-то придется купить в специализированной фирме, что-то можно заказать у опытного токаря. Но в результате получится вполне профессиональный агрегат, который можно использовать на стороне, начав вполне успешный бизнес в качестве наемного бурильщика.

Специалисты выделяют четыре типа малогабаритных бурильных установок (МГБУ):

1. Установка для УКБ — ударно-канатного бурения. Представляет собой раму с треугольным основанием. Рабочими элементами являются трос и закрепленное на нем долото или желонка.
2. Шнековые буровые установки, при использовании которых грунт вынимается с помощью шнека, при этом промывка скважины водой не используется.
3. Роторные буровые установки, работающие по принципу гидробурения.
4. Ручные роторные установки — простейший вариант, в котором вместо электромотора используется ручной труд. Из-за высоких затрат физического труда этот тип МГБУ используется довольно редко.

Для самостоятельного изготовления даже самого простого приспособления такого типа понадобится сварочный аппарат, дрель и болгарка, а также навыки работы со всеми этими инструментами.

Ручная шнековая буровая установка — это простейшее приспособление для бурения скважин с использованием ручного труда. Можно использовать электромотор, чтобы вынимать бур на поверхность

Самодельная МГБУ

На этой схеме изображены основные рабочие узлы МГБУ, которую вы можете изготовить по нашим чертежам.

Чертеж буровой установки

Сборка буровой установки начинается с рамы. Стойки для рамы на буровую установку делают из трубы ДУ40, толщина стенки 4мм. «Крылья» для каретки-ползуна – из ДУ50, толщина 4мм. Если нет со стенкой 4мм, берите 3,5 мм.

Скачать чертежи для малогабаритной буровой установки можно по ссылкам ниже:

• Верхняя рама: chertyozh_1_verhnyaya_rama
• Нижняя рама: chertyozh_2_nizhnyaya_rama
• Ползун буровой: chertyozh_3_polzun
• Гильза-ползун: chertyozh_4_gilza_polzun
• Рама в сборе: chertyozh_5_rama_v_sbore
• Двигатель и ползун: chertyozh_6_dvigatel_i_polzun
• Узел А МГБУ: chertyozh_7_uzel_a

Вертлюг буровой, штанги и замки

Если решите заказать вертлюг, то потребуется найти токаря со станком на ЧПУ.

Для вертлюга и замков потребуется сталь:

• Замки – 45 сталь.
• Вертлюг – 40Х.

Скачать чертёж самодельного бурового вертлюга можно здесь: вертлюг для мгбу своими руками

Сэкономить на покупке готовых узлов можно, но на поиски мастера уйдёт много времени. Но оно того стоит — самодельные детали значительно дешевле, чем покупные. Для начала приобретайте детали на образцы. Токаря работают качественнее, когда у них на руках чертежи и шаблоны.

При наличии заводских образцов намного проще будет проверить качество работы. Например, если токарь сделал буровые штанги и замки, то берёте заводские и самодельные детали и привинчиваете их друг другу – проверяете качество резьбы. Совпадение должно быть 100%!

Не покупайте запчасти по доставке. Это нужно чтобы не купить брак – такое, к сожалению, случается. А главное – если заказывать доставку издалека, то можно прождать не один месяц.

Чертежи замков на МГБУ своими руками

Резьбу на буровых штангах советуем делать трапецию – она не хуже конусной. Но если потом заказывать токарям, то конусную резьбу сделать сложнее. Если делать или покупать замки на буровые штанги отдельно, то трубы для штанг берите простые шовные, если бурить не глубже 30 метров (толщиной 3,5 мм. и внутренний диаметр не меньше 40-ка мм). Но приваривать замки к трубам должен сварщик! В вертикальном бурении нагрузки большие.

Для бурения глубже 30 метров нужно брать только толстостенные трубы со стенкой от 5-6 мм. Тонкие штанги на большие глубины не годятся — их порвёт.

• Скачать замок на штангу № 1: chertyozh_zamok_na_shtangu_1
• Замок на штангу 2: chertyozh_zamok_na_shtangu_2

Буровая головка

Простой бур самостоятельно изготовить не сложно. Делается бур из обычной стали. Если решите сделать из легированной, то имейте в виду – приварить сложно! Нужен сварщик.

Чертеж буровой головки для скачивания: chertyozh_bur

Если в месте бурения много камней, тогда покупайте в фирмах буры, приспособленные для прочных грунтов. Чем выше цена, тем твёрже на бурах сплавы и прочнее сами буры.

Самодельная лебёдка и мотор – редуктор

При изготовлении мини буровой используется лебёдка «РА-1000». Можно взять и другую, но желательно, грузоподъёмностью не меньше 1 тонны (а лучше больше). Некоторые буровики ставят по две лебёдки, одну электрическую и вторую механическую. В случае клина буровой колонны очень помогает.

Для облегчения работы лучше купить и подключить два пульта: один реверс и ход двигателя, другой на лебёдку. Это сэкономит много сил.

Мотор — редуктор для бурения скважин для самодельной мини буровой потребуется на 60-70 оборотов в минуту, мощностью 2,2 кВт. Слабее не подойдёт.

Если использовать мощнее, то потребуется генератор, так как не получится подключаться к напряжению 220 Вольт. Если делаете гидробур своими руками, берите мотор — редуктор моделей: 3МП 31,5/3МП 40/3МП 50.
