Чем утеплить водопроводную трубу в частном доме

Как утеплить канализационные трубы в частном доме

Канализационная система утепляется по тому же принципу, что и обычный водопровод. Все работы по утеплению слива проводятся на стадии сборки канализации, т.к. в большинстве случаев система закрытая и находится в земле.

В качестве материалов можно использовать рулонные утеплители или специальные теплоизоляторы для трубопроводов большого диаметра. Предпочтительнее материалы с покрытием из фольги, т.к. они способны оградить трубопровод от прямого контакта с влагой, что положительно скажется на сроках эксплуатации слива. Это особенно актуально для металлических сливных конструкций, т.к. они более чувствительны к воздействию агрессивных веществ.

В заключении статьи отметим, что утеплить трубу водоснабжения, расположенную на улице или в неотапливаемом помещении можно самостоятельно, в работе нет ничего сложного. Главное, соблюдать рекомендации и использовать правильный материал.

Источник

Как утеплить водопроводную трубу: варианты утепления

Чтобы предотвратить замерзание воды в холодное время в трубопроводе, перед тем, как утеплить водопроводную трубу, нужно тщательно продумать технологию выполнения теплоизоляции с учетом ряда факторов.

Устраивая трубопровод круглогодичного использования, его прокладывают ниже отметки промерзания грунта, где всегда стабильная температура близко +50С. Но в некоторых случаях глубина промерзания составляет 2 метра, что делает теплоизоляцию водопровода таким методом очень трудоемкой.

Однако существуют альтернативные способы, как утеплить трубы водопровода, избежав прокладки коммуникаций на большой глубине. О них вы узнаете из нашей статьи.

Как утеплить водопроводную трубу своими руками

Место прокладки труб, еще один важный фактор, который необходимо учитывать, выбирая утеплитель. Ведь в зависимости от того, где расположены трубы (в земле, подвале, холодный чердак, неотапливаемое помещение), определяется температурный и влажностный режим, а также простота монтажа утеплителя и потребность в его дополнительной защите.

Утепление водопроводных труб на улице

Трубы водопровода редко укладывают воздушным путем или на поверхности почвы. Скорее в этом случае в утеплении нуждается та часть трубопровода, которая проходит непосредственно под домом или в месте примыкания трубы к насосу, счетчику, внутри распределительного колодца.

Как правило, толщина утеплителя, предназначенного для наземного утепления труб выше, нежели для подземного

На этом этапе важно не только утеплить трубу, но и обеспечить защиту теплоизоляционного материала, в частности от намокания

Утепление водопроводных труб в земле

Такое утепление понадобится, если только трубы уложены выше уровня промерзания почвы. Для утепления трубопровода в земле можно использовать любой материал, включая жесткие утеплители.

Необходимость утепления водотранспортной системы (статья 1)

Думаю, даже те читатели, которые не знают о моих зимних приключениях (речь идет о том случае, когда я размораживал трубы соседу), понимают необходимость утепления труб, по которым из скважины или колодца в дом поступает вода.

Утепление может не выполняться только в одном случае: когда инженерные коммуникации достаточно заглублены в грунт, то есть находятся ниже уровня промерзания почвы. Утеплитель в земле может понадобиться только в том случае, если трубы закопаны неглубоко.

Чтобы вода в водопроводе не замерзла, трубы должны находится ниже уровня промерзания грунта в конкретном регионе РФ.

Поэтому я рекомендую, если вы еще этого не сделали, защитить ваши трубы от холода. Тем более что протяженность инженерных коммуникаций на любом частном земельном участке не так уж велика, а закопаны они очень неглубоко.

Ну, я надеюсь, я убедил вас в необходимости проведения работ по утеплению, самое время решить, какой материал для этого нужно использовать. Об этом поговорим в следующем разделе.

Виды теплоизоляционных материалов

Материалы для теплоизоляции водопроводных труб представлены на рынке в довольно широком ассортименте. Здесь можно увидеть материалы, пользующиеся популярностью и прошедшие проверку временем, а также новые предложения, отличающиеся технологичностью и высокой стоимостью. Поэтому, прежде чем утеплить водопроводную трубу в частном доме, нужно ознакомиться с классификацией теплоизоляционных материалов.

Все теплоизоляционные материалы по их типу можно разделить на несколько групп:

• Волокнистый утеплитель представлен минеральной ватой и стекловолокном. При использовании такого варианта для утепления водопроводных труб требуется дополнительная гидроизоляция.
• Пенополиуретан представлен в жидком и твердом состоянии. В первом случае утеплитель наносится в виде напыления, второй вариант имеет вид скорлупы.
• Краска с теплоизоляционными свойствами – относительно новый материал. Если вы не знаете, чем утеплить водопроводную трубу в земле, краска вам подойдет. В ней содержатся специальные включения, обеспечивающие хорошую теплоизоляцию. Применяется для утепления труб и в качестве дополнительной защиты от коррозии. Одним из преимуществ теплоизоляционной краски считается максимальная теплоизоляция без утяжеления трубы, толщина трубопровода в этом случае также существенно не меняется.
• Пенопласт используется очень редко для утепления труб, так как подобная изоляция на трубы водоснабжения ломается при малейшем механическом воздействии.
• Вспененный полиэтилен. Благодаря отличным эксплуатационным характеристикам и простоте укладки, теплоизоляционный материал получил множество положительных рекомендаций и стал наиболее популярным.

Применение электрического кабеля

Сразу скажем, такой вид утепления довольно дорог, хотя, если монтировать водопроводные трубы самостоятельно, то можно значительно сэкономить. Существует два вида обогрева трубы кабелем. В первом из них провод находится внутри трубы, при это сама процедура установки кабеля сложна и сделать это непрофессионалу будет очень сложно.

В другом случае провод проходит снаружи трубы, длина и мощность кабеля рассчитывается до монтажа теплоизолятора. Здесь монтировать своими руками намного легче

Стоит обратить внимание на готовые наборы для обустройства водорода, которые можно найти на любом строительном рынке, включающие в себя трубу с монтированным электрическим кабелем и теплоизолятором или без самого провода, но с кабель каналом, проведенным для него

Если вы решили воспользоваться этим способом утепления труб, то водопровод не нужно закапывать в траншею глубиной 2 – 2,5 метра. Достаточно будет 50 – 60 сантиметров. Для работы вам будут необходимы: фольгированный и сантехнический скотч, саморегулирующийся кабель для утепления водопровода, водонепроницаемый утеплитель. При помощи греющего провода также можно не только не дать замерзнуть трубам, но и разморить их.

При утеплении кабелем стоит придерживать такой последовательности:

1. По трубе, проходящей от колодца до дома, нужно проклеить фольгированный скотч спиралью. Клеить его нужно не очень плотно, чтобы провод держался при выполнении обмотки.
2. Затем нужно уложить электрический провод по спирали, подготовленной заранее, с шагом 15 сантиметров.
3. Поверх кабеля вновь клеится фольгированный скотч, фиксирующий провод
4. Утеплитель разрезают вдоль и оборачивают вокруг трубы. Одновременно с этим нужно контролировать совпадение швов между утеплителем и провод, что не даст холоду попасть внутрь.
5. После материал сантехнический скотч плотно обматывается поверх утеплителя. Этот пункт обязателен, скотч не позволяет грунтовой воде попасть внутрь через зазоры.
6. После того, как работа дошла до мест выхода водопровода из земли и входа в дом, стоит применить дополнительную обмотку, что можно сделать при помощи утепления водопроводной трубы полиэтиленовой пленкой. Наружную часть короба можно закрыть защитным покрытием, например, влаго- и ветрозащитной пленкой.

https://youtube.com/watch?v=DhUjhiPFFy8

Требования к термоизоляции для водопроводных труб

Прежде чем утеплить трубу водопровода на улице необходимо правильно выбрать вид утеплителя, и рекомендуется подробно узнать каким требованиям он должен соответствовать.

• Термоизоляционные свойства. Материал с низким показателем теплопроводности эффективнее сохраняет внутренне тепло водяного потока.
• Уличная водопроводная сеть преимущественно прокладывает к земле, которая под влиянием атмосферных осадков может промокать на значительную глубину. Следовательно, для утепления труб выбирается гидрофобный материал, обладающим высокой устойчивость к влажной среде. Промокшая термоизоляция в несколько раз теряет свои теплоизоляционные свойства и зимой вода в трубах может замерзнуть. Особенно это актуально для участков водопровода, проложенных открытым способом по поверхности земли.

Для улучшения термоизоляционных свойств отдельных видов утеплителей, трубы дополнительно укрывают водонепроницаемой оболочкой или кожей.

Требования к утеплителю

Сейчас в магазинах можно найти большое количество разновидностей утеплителя для водопровода

И тут важно не ошибиться с выбором. Стоит изучить характеристики того или иного состава, приобретя оптимальный для конкретной ситуации

Во многом все зависит от места расположения трубопровода, который обычно находится в земле или на улице. Но существуют и общие критерии, на которых нужно основывать выбор.

Требования к утеплителю:

• Устойчивость к воздействию атмосферных явлений;
• Огнестойкость;
• Низкая теплопроводность;
• Долгий срок службы;
• Простота монтажа;
• Невысокая цена;
• Низкое водопоглощение;
• Возможность многократного монтажа.

Как утеплить трубы водоснабжения самому

Перед тем, как утеплить водопроводную трубу в земле, выбирают подходящий вариант с учетом финансовых расходов на закупку материалов и осуществление работ, чаще останавливаются на использовании дешевых пенопластовых скорлуп высокой плотности. Некоторые домовладельцы используют оболочку из труб канализации сечением 110 мм, помещая в них ПНД трубопровод — воздух является самым лучшим теплоизолятором.

В последнее время популярность приобретает метод нагрева наружной или внутренней оболочки труб саморегулирующимся электронагревательным кабелем, в торговой сети реализуются готовые системы с фитингами для ввода электрокабеля внутрь трубопровода. Таким образом, достигается наивысшая эффективность работ по прогреванию водопровода.

Утепление ППС скорлупой

Скорлупа из пенопласта вследствие низкой цены, доступности и подходящих физических характеристик является оптимальным вариантом для решения задачи, чем утеплить трубу подземного водопровода на улице. Монтаж скорлупы своими руками на трубопровод из ПНД не представляет особых трудностей для любого хозяина и проводится в следующей последовательности:

• На поднятый из траншеи трубопровод одевают пенопластовую оболочку, защелкивая замки и сдвигая каждый сегмент приблизительно на 1/3 по отношению к противоположному элементу. Элементы фиксируют на поверхности скотчем или пластиковыми стяжками.
• После фиксации сегментов ППС трубопровод опускают в траншею на заранее подготовленную песчаную подушку толщиной 150 — 200 мм — это предотвратит перекос теплоизоляционной оболочки с возможным изломом.
• Затем траншею засыпают поднятым на поверхность грунтом, выкладывают снятый дерн.

Монтаж ППС скорлупы https://www.youtube.com/watch?v=m6QTicITioc

Утепление водопровода саморегулирующимся электрокабелем

Утепление подземного водопровода способом подогрева трубы электрическим кабелем — один из эффективных методов борьбы с промерзанием при неглубоком расположении водоподающей магистрали. Нагревательный кабель можно использовать по всей длине трубопровода или на отдельном участке, также его погружают внутрь трубной оболочки или оставляют снаружи, на поверхности трубы. На строительном рынке реализуют электрические кабели с фитингами для ввода в трубопровод, оснащенные герметизирующими резиновыми сальниками, сам провод имеет небольшую длину и обычно размещается на выходе напорной трубы из скважины. В этом месте эффективность его использования наиболее высока — нагретая вода будет поступать по всей магистрали от скважины до дома, предотвращая промерзание труб. К тому же прокладку кабеля в точке состыковки напорного трубопровода от электронасоса с водопроводной линией проще реализовать технически, чем в любом другом более труднодоступном месте, которого на протяжении всей водопроводной магистрали обычно нет.

Комплект с саморегулирующимся кабелем для помещения в трубопровод

Утепление трубы, когда водопровод находится в земле, а греть его электрокабелем нужно снаружи, проводят следующим образом:

• Располагают трубопровод ПНД на поверхности земли рядом с траншеей, очищают участок в местах прокладки электрокабеля от грязи.
• Обматывают трубную поверхность в месте контакта с электрокабелем фольгированным алюминиевым скотчем — это повышает теплопроводность оболочки в точке соприкосновения. Если провод размещают по прямой вдоль длины трубы, наклеивают одну или несколько прямых полосок фольгированного скотча, при спиральном размещении кабеля обматывают лентой полностью всю трубу.
• После укладки нагревательного провода прикручивают его тем же фольгированным скотчем к поверхности трубы по всей длине.
• Для снижения тепловых потерь обязательно используют наружную скорлупу из пенопласта ППС, пенополиуретана ППУ, которую одевают сверху разогревающего провода и фиксируют скотчем или пластиковыми стяжками.

Монтаж нагревательного электрокабеля на трубу https://www.youtube.com/watch?v=EjHKVAyjEzo

Для утепления водопроводных труб при индивидуальном водоснабжении чаще других используют недорогую скорлупу из пенопласта и самонагревающийся электрокабель, нередко оба способа совмещают. Проведение монтажных работ по размещению теплоизолирующей скорлупы и подогревающего провода не вызывает особых сложностей и не требует высокой квалификации, при знании технологии все действия в короткое время без больших трудозатрат может совершить один человек.

Полезные советы

Все способы, которые я когда-то применял, я вам рассказал. Думаю, этого достаточно, чтобы утеплить трубы на вашей даче или в загородном доме. А чтобы работа была проведена максимально эффективно, дам несколько советов:

После прокладки инженерных коммуникаций рекомендую составить схему их расположения.

1. Закапывая трубы в землю, не поленитесь составить точную схему инженерной системы. Особо нужно отметить места расположения соединительных элементов. Именно в этих точках трубы часто выходят из строя при замерзании воды внутри.
2. Утеплять нужно одновременно и внутренние, и внешние коммуникации. В крайнем случае, если нужно утеплить короткий отрезок системы (сантиметров 50-70), вырежьте кусочек трубы от канализации, оденьте ее на водопровод и заполните строительной пеной. Как временный вариант подойдет.

Методы утепления подземных водопроводов

Существует несколько способов, по которым утепляют водопроводные магистрали, многие используют в быту или только в народном хозяйстве, основные из них:

• Применение теплоизоляционных материалов. Утеплители, которыми изолируют водопровод от контакта с грунтом, широко используют во всех отраслях народного хозяйства и бытовых условиях, они занимают лидирующее положение по соотношению эффективности и материальных затрат.
• Электрообогрев. Электрический кабель, оболочка которого нагревается при прохождении переменного тока, является популярным средством для борьбы с промерзанием труб в промышленной сфере и бытовых условиях. Современные самонагревающиеся кабели работают в автоматическом режиме с минимальными энергозатратами благодаря внутреннему устройству, которое увеличивает энергопотребление при снижении температуры окружающей среды. Электрокабели влагоустойчивы и могут работать в воде, поэтому их часто прокладывают внутри водопроводных труб, а сочетание электрообогрева с наружной термоизоляцией — самый эффективный метод борьбы с промерзанием труб.

Варианты укладки обогревательного электрокабеля

• Непрерывный поток. Движущаяся вода не замерзает, поэтому небольшое регулярное водопотребление или циркуляция по замкнутому контуру способны предотвратить промерзание трубопровода в зимнее время.
• Обогрев воздухом. Технология применяется в коммунальных службах и промышленной отрасли, для ее реализации подземный водопровод помещают в оболочку из труб большого диаметра, а в пространство между оболочками нагнетают нагретые воздушные массы.

Сравнение лучших утеплителей

Монтаж оцинкованной защиты ППУ

Монтаж труб производится при помощи сварки, для заделки стыков используют пенополиуретановую смесь, которую заливают в пустое пространство, применяя опалубку из оцинкованного листа. Для подсоединения оцинкованных трубопроводов используется двухкомпонентный состав ППУ, манжета укрытия из сегмента цинковой оболочки и битумно-резиновая адгезивная лента, работы проводят в следующей последовательности:

1. После проверки и освидетельствования качества сварного шва готовят рабочее место для обеспечения свободного доступа работника к стыку, сооружают временное укрытие от атмосферных осадков, температура воздуха не должна опускаться ниже -25º С.
2. Очищают, промывают и просушивают поверхность цинковой оболочки, трубу чистят от грязи, краски, следов окалины и ржавчины жесткой щеткой до металлического блеска, обезжиривают внутреннюю поверхность кожуха и оцинкованную оболочку в зоне контакта растворителем марки № 646.
3. Удаляют гидроизоляцию с торцов труб на глубину 15 – 20 мм, при намокании снимают слой до появления сухой поверхности.
4. Соединяют или спаривают вместе проводники системы оперативного дистанционного контроля (СОДК) переходников и труб.
5. Вырезают две полоски адгезивных лент длиной окружности труб с запасом 50 мм, прогревают трубные торцы газовой горелкой до 80 – 90º С и наклеивают на поверхность полоски, которые слегка оплавляются при контакте с металлом.
6. Таким же способом приклеивают полоску к продольной поверхности металлического кожуха после разогрева места контакта газовой горелкой.
7. Устанавливают защитный кожух на поверхность труб внахлест с таким расчетом, чтобы один край шел сверху вниз, фиксируют его по краям затяжными ремнями.
8. Газовыми горелками производят прогрев поверхности кожуха по краям и в месте продольного соединения, постепенно затягивая ремни, процедуру продолжают до тех пор, пока стальной кожух не станет плотно облегать места состыковки и на краях не появится выдавленная адгезия. Для стравливания воздуха и заливки в верхней части сверлят отверстие диаметром около 10 мм.
9. При помощи шуруповерта и саморезов соединяют края кожуха по всей длине и по окружности с шагом 100 – 250 мм, от краев отступают расстояние 10 -15 мм.Рис. 9 Адгезивная лента, которая устанавливается на стыках трубопровода из ППУ
10. Заливку стыка проводят при его температуре 20 – 25º С, если температура окружающей среды ниже -10º С, кожух нагревают горелкой в диапазоне от 20 до 40º С, сверху по краям манжеты сверлят два дренажных отверстия диаметром 3 мм.
11. Компоненты ППУ смешивают при температуре 18 – 25º С в количестве, необходимом для покрытия данного объема, сначала выливают содержимое емкости с составом А и добавляют нормированное количество В, перемешивают в течение 20 – 30 секунд до получения однородного состава с применением электродрели и смесительной насадки.
12. Заливают состав через верхнее 10 мм отверстие металлического кожуха, и закрывают вход предварительно вырезанный металлической пластиной небольшого размера (140х50 мм).
13. Появление пены в дренажных отверстиях сигнализирует о полном заполнении объема, по истечении 20 – 30 минут снимают крышку и удаляют из нее излишки ППУ, сверху от полиуретана очищают дренажные 3 мм каналы.
14. Разогревают кожух в зоне заливного отверстия до температуры 80 – 90º С, прикладывают к нему адгезивную ленту и затем крышку, прижимают накладку стяжным ремнем и фиксируют по углам четырьмя саморезами (заклепками).
15. Кусками ленты 40х40 закрывают дренажные 3 мм наружные отводы по краям, прикладывая их к предварительно нагретой газовой горелкой поверхности, после чего отверстия закрывают заглушками с использованием саморезов или заклепок.

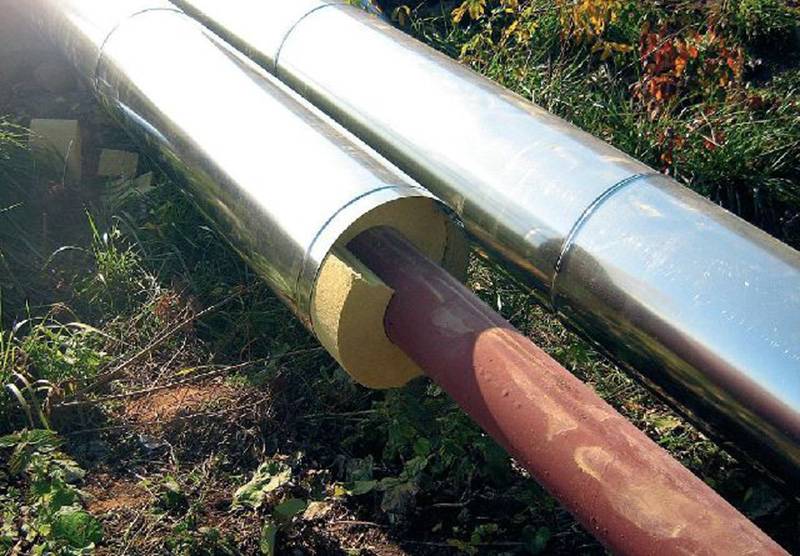

Рис. 10 Оцинкованная изоляция труб пример монтажа на стыках

Зачем необходимо утепление

Существует несколько причин, по которым следует утеплять подземный водопровод, все они связаны с правилами прокладки коммуникаций и экономией финансовых средств — ее получают после осуществления утеплительных работ. Основные причины для проведения теплозащиты водопровода:

1. При прокладке подземной водопроводной линии учитывают возможность слива воды из системы, для этого трубопровод укладывают с уклоном около 20 мм на погонный метр в сторону источника. Если дом или дача расположены на большом расстоянии от скважины или колодца, из которых забирается вода, к примеру в 50 м, то при укладке трубопровода около дома на средней глубине промерзания около 1,5 м при входе в источник придется закапывать трубу на 2,5 м (0,02 х 50 = 1 м). Это экономически нецелесообразно и довольно сложно для технического исполнения.
2. Для забора воды из скважин часто используют кессонные колодцы, в которые помещают насосное оборудование и производят техническое обслуживание электронасоса. Стандартный кессонный резервуар имеет глубину погружения под землю около 2 м, при этом верхняя труба обсадной колонны по нормативам располагается выше уровня пола на 50 см. Таким образом, на выходе из кессонной камеры, являющейся неотапливаемым помещением, трубопровод размещается на нижней отметке глубины промерзания в 1,5 м, а учитывая, что при подводке к дому через подвал нужен уклон, весь участок водопровода будет находиться выше точки замерзания — соответственно его необходимо утеплять. Читайте подробнее про пластиковые кессоны.

Теплопроводность утеплителей

Утепление труб водоснабжения в частном доме, проходящих под землей, позволяет сэкономить значительные средства, которые тратятся на подогревание холодной воды для хозяйственных нужд. Понятно, что менее охлажденная вода после протекания по утепленному водопроводу потребует меньше электроэнергии для нагрева, чем охлажденная после прохождения по нетеплоизолированной магистрали.
Известно, что теплоизоляция подземного водопровода от соприкосновения с грунтом не обогревает трубы, а предотвращает потери тепла, поэтому утепленные трубы для водопровода эффективно эксплуатировать и в летнее время — они препятствуют нагреву воды при неглубоком расположении магистрали.
Для предотвращения промерзания проводят не только утепление водопроводных труб в земле, но и на ее поверхности в местах выхода из скважины и входа в дом, если он расположен на сваях, для этого часто используют аналогичные с подземными коммуникациями методы теплоизоляции и материалы.

Устройство саморегулирующегося электрокабеля

Пошаговая инструкция по утеплению

Как утеплить водопроводную трубу в земле:

1. Открыть и зачистить рабочую поверхность.
2. Надеть утеплитель на трубу частями. Стараться укладывать слои с перекрыванием швов, чтобы уменьшить количество мостиков холода.
3. Дополнительно можно укрыть слоем клеенки, обмотать скотчем.
4. Если используется минеральная вата, то сверху обернуть рубероидом.
5. Для дополнительной защиты от грызунов обмазать раствором из цемента и битого стекла или обернуть мелкоячеистой сеткой.
6. Закопать трубопровод обратно.

Аналогично проводится утепление труб, проходящих снаружи. Только их не нужно очищать от почвы, а затем закапывать.

• При утеплении электрическим кабелем нужно сначала наклеить липкий слой монтажного скотча.
• По спирали намотать кабель.
• Затем надеть скорлупу из полистирола.
• Стыки цилиндриков закрепить липкой лентой.

Не всегда есть возможность проложить их ниже точки промерзания грунта, также могут быть открытые участки. В этом случае помогут специальные утеплители.

Утепление под полом

Иногда трубная разводки холодной воды, расположенная под полом частного дома, требует обязательного утепления. Зимой температура в подполе опускается до минусовых значений. В неотапливаемых помещениях практически сравнивается с температурой наружного воздуха.

Расчет трубы для теплого пола: калькулятор, как рассчитать расход и длину Теплый водяной пол – это удобная альтернатива классическому отоплению радиаторами и батареями. Причины – равномерное распределение тепла, оптимизация пространства в комнате (радиаторы не занимают…

Чтобы в зимнее время вода в трубах не замерзала, лучше всего обработать водопровод термоизоляционной краской или смесью типа «керамоизол».

Как утеплить канализационные трубы в частном доме

Канализационная система утепляется по тому же принципу, что и обычный водопровод. Все работы по утеплению слива проводятся на стадии сборки канализации, т.к. в большинстве случаев система закрытая и находится в земле.

Утепленная канализационная система

В качестве материалов можно использовать рулонные утеплители или специальные теплоизоляторы для трубопроводов большого диаметра. Предпочтительнее материалы с покрытием из фольги, т.к. они способны оградить трубопровод от прямого контакта с влагой, что положительно скажется на сроках эксплуатации слива. Это особенно актуально для металлических сливных конструкций, т.к. они более чувствительны к воздействию агрессивных веществ.

В заключении статьи отметим, что утеплить трубу водоснабжения, расположенную на улице или в неотапливаемом помещении можно самостоятельно, в работе нет ничего сложного. Главное, соблюдать рекомендации и использовать правильный материал.

Как утеплить трубу с холодной водой

Рассмотрим, как можно своими руками утеплить трубу холодного водопровода. Работа начинаются с проведения замеров и выбора утеплителя. Измеряется длина трубы и её диаметр. Если планируется использовать рулонный утеплитель, например минеральную вату, измерять диаметр трубопровода не нужно, так как это не принципиально. В случае с трубчатым утеплителем длина и диаметр трубопровода важны.

Для того чтобы правильно утеплить трубу, необходимо соблюдать несколько рекомендаций мастеров и производителей теплоизоляционных материалов:

1. Не должно оставаться неутепленных участков.
2. На всем протяжении трубопровода, утеплитель должен быть надежно зафиксирован.
3. Стыки теплоизоляции с фольгированным покрытием необходимо проклеивать металлическим скотчем.
4. Если в системе имеются краны, они должны полностью закрываться теплоизоляционным материалом.

Нарезать утеплитель удобно обычным ножом для бумаги. Для фиксации подойдут скотч или пластиковые стяжки. Некоторые производители в комплекте с утеплителем поставляют крепления, предназначенные для его фиксации, как правило, это пластиковые клипсы. Шаг установки клипс крепления не должен превышать 15 см.

Клипсы для утеплителя труб

Если для надежного утепления требуется изготовить каркас (короб), его можно сделать из досок. Деревянная конструкция жесткая и не требует дополнительной защиты от механических повреждений. Также можно изготовить короб из пенопласта, он менее прочный, но дополнительно защищает трубопровод от промерзания. Для крепления листов пенопласта между собой удобно использовать монтажную пену, дополнительно она избавит конструкцию от проникновения холода, т.к. заполнит щели между элементами каркаса.

Монтаж утеплительных цилиндров

Монтировать утеплитель «скорлупа» просто – подбирается требуемый диаметр «скорлупы» по диаметру водопровода. Так как скорлупа» состоит из двух половинок, остается зарыть участок трубы с обеих сторон, оставив 10-15 см открытой скорлупы», чтобы соединить ее внахлест со следующим цилиндром.  Для повышения свойств теплоизоляции цилиндров на скорлупу» накладывается защитная полиэтиленовая пленка, металлическая или алюминиевая фольга, рубероид или мембранные утеплители. В любой современном утеплительном материале присутствуют воздушные пузырьки, которые и удерживают тепло в пространстве между трубами и утеплителем.

Утеплительная «скорлупа»

Укладка кабеля

Монтаж электрического кабеля обойдется дороже, однако глубина залегания трубопровода при этом минимальна. Греющий провод может быть расположен внутри или снаружи трубопровода, в продаже имеются водопроводные трубы с установленным электрокабелем или с кабельным каналом для его монтажа. Чаще всего используется монтаж кабеля на поверхности, при этом глубина залегания трубопровода не превышает 50 см. Работы по монтажу кабельного обогревателя состоят из следующих этапов:

• Трубопровод в месте расположения кабеля (по спирали или прямой линии) оклеивается фольгированный липкой лентой.
• На приклеенную ленту укладывается электрический кабель и фиксируется такой же клейкой лентой.
• Сверху на полученную конструкцию устанавливается оболочка из базальтового утеплителя, которая соединяется скотчем. При монтаже нагревательного кабеля по линии практично использовать пенопластовый утеплитель со специальными канавками.
• Для контроля работы системы желательно установить по линии водопровода термодатчики.

Рис. 13 Как утеплить водопроводную трубу под землей электрокабелем

Решая, как лучше утеплить водопроводную трубу в земле своими руками, многие отдают предпочтение пенопластовой скорлупе – она удобна в монтаже, имеет лучшие физические параметры и обладает невысокой стоимостью. Электрический кабель практичнее использовать при неглубоком залегании водопроводных труб и скважинного оголовка – с его помощью можно одновременно подогревать воду в магистрали и скважине.
