Фановая труба для унитаза: для чего нужна + нюансы монтажа и подключения

Чем можно заменить гофру

Несмотря на многочисленные преимущества гофры, далеко не все хозяева делают выбор в пользу такого элемента. Некоторых смущает хрупкость ребристого пластика, других не устраивает внешний вид готовой конструкции.

К счастью, есть альтернативные варианты, которые послужат ничуть не хуже. Это может быть яркая хромированная труба, которая будет однозначно выигрывать внешним видом.

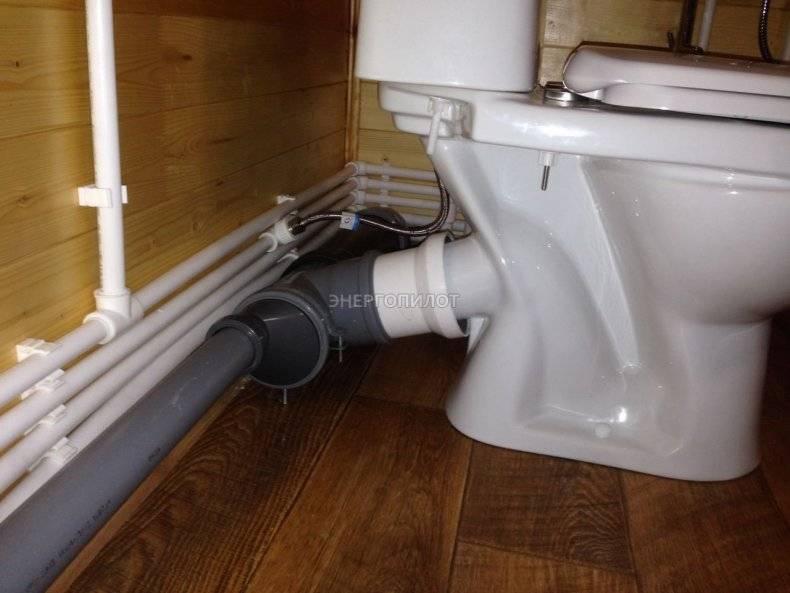

Унитаз с косым типом выпуска удобно присоединить к канализации посредством отрезка ПВХ или полиэтиленовой трубы. Для уплотнения мест соединения потребуются резиновые манжеты соответствующего диаметра. Также, трубу можно предварительно разогреть, что сделает материал более податливым и облегчит процедуру монтажа.

Несколько важных нюансов

Расстояние, которое разделяет унитаз и канализационную систему, следует сократить до разумных размеров, но это не всегда возможно. В таких случаях слишком длинную или растянутую гофру укрепляют с помощью специальных подпорок.

Не стоит ждать, когда на элементе появится заметное провисание, подпорки стоит установить еще на этапе монтажа гофры. Такие подпорки также помогают избежать засоров на этом отрезке канализационной системы.

Если при установке гофру нужно сильно изогнуть, лучше взять мягкий вариант. Изгиб не должен препятствовать удалению отходов

Вот еще несколько рекомендаций, которые помогут продлить срок службы этого изделия. Современная бытовая химия может быть довольно агрессивной. Не следует выливать в унитаз растворы химических веществ с таким составом, поскольку они могут вызвать повреждение стенок гофры.

Стенки истончаются постепенно, поэтому негативное влияние бытовой химии может обнаружиться только с течением времени.

Поскольку стенки гофры сами по себе тонкие, их следует беречь от случайного механического воздействия. Не следует ронять на трубу даже не слишком тяжелые предметы, поскольку разорвать трубу может даже слишком резкий толчок.

В процессе эксплуатации гофрированной трубы может выясниться, что она была установлена неправильно. Об этой проблеме свидетельствует вода, которая застаивается внутри трубы. В этом случае придется найти другой способ подключения унитаза к канализационной системе.

Если же гофрированная труба установлена правильно, она справляется со своими функциями, удаляя отходы и препятствуя проникновению неприятных запахов в жилые помещения.

Замена

Если вентиляционного трубопровода не планировалось в жилье изначально – то ничего страшного, его в любой момент можно доделать. Но как быть, если необходима замена фановой трубы в квартире, ведь выходит, что врезка будет производиться в магистраль?

Для начала рассчитывается общий размер трубопровода со смещением, у фановой магистрали также есть свой уклон. Если Вы будете заменять старую или прохудившуюся трубу, то с подбором размера проблем не возникнет.

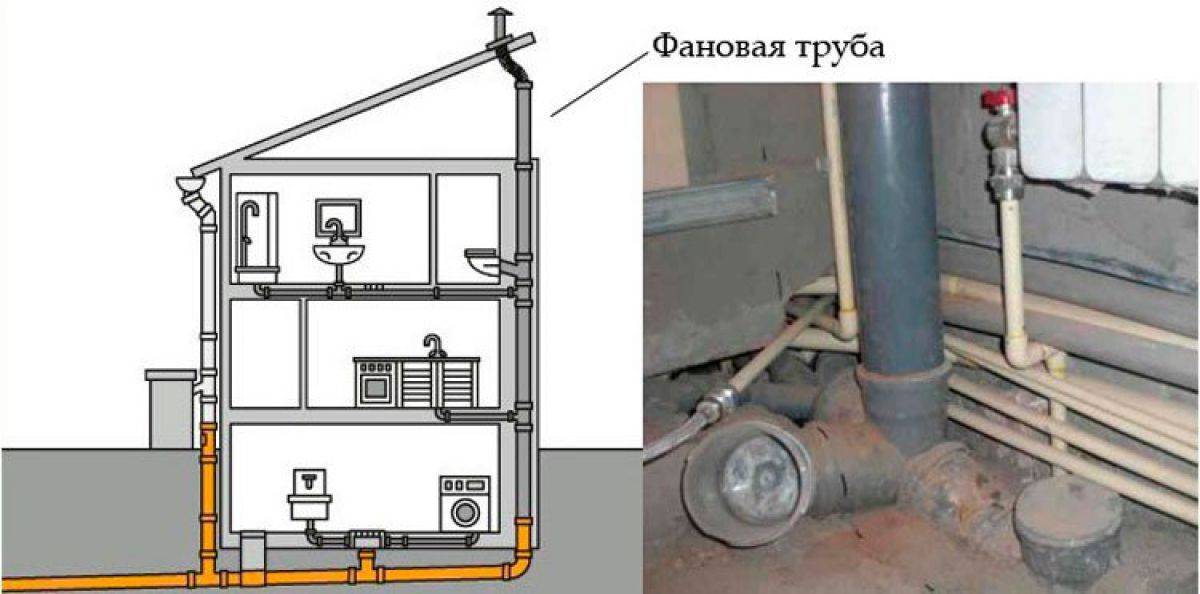

Фото: фановые трубы

Пошаговая инструкция:

1. Отключите воду в стояке, проверьте, чтобы магистраль была перекрыта;
2. После разрежьте трубу на нужном участке, отсоедините клапан и фановый трубопровод;
3. Очистите соединение изнутри, и замените на новое. По окончании работы обязательно обработайте канализацию специальными герметиками поверх шва, чтобы обеспечить герметичность стыка.

При этом готовая прямая фановая труба до 75 мм может быть выведена на крыше с битумным или профнастиловым покрытием на кровле. Это отличное решение для обладателей двухэтажного дома с несколькими санузлами. Средняя стоимость трубопровода с раструбом на 100 варьируется в пределах от 545 до 700 рублей.

Осуществление монтажа

Установка фановых труб

Если Вы проводите монтаж фановой трубы своими руками, придерживайтесь основных правил:

Фановую трубу устанавливают путем врезки тройника

1. при закупке строительных материалов следите за тем, чтобы сечения канализационного стояка и фановой трубы совпадали; оптимальный диаметр фановой трубы (так же как и стояка) – 110 мм;
2. наружный участок стояка следует размещать в таком месте, чтобы канализационные «ароматы» из него быстро и беспрепятственно развеивались в атмосфере;
3. начальная точка канализации должна располагаться в отапливаемом помещении, а вот конечная, наоборот, в холодном. Это обеспечивает необходимый перепад температур и давления, благодаря которому осуществляется вывод неприятных запахов за пределы дома.

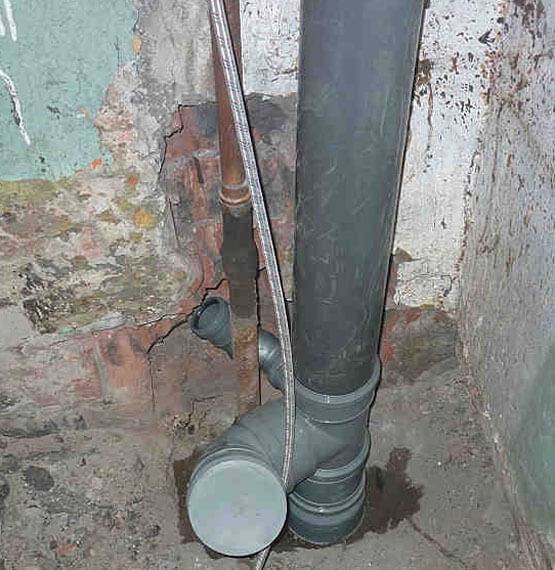

Внешний вид тройников и ревизии для фановой трубы

Совет от профессионала: Фановая труба является фактическим продолжением основного канализационного стояка и может быть изготовлена самостоятельно из трубы, предназначенной для канализации, соответствующего диаметра.

Неприятные запахи в санузлах появляются из-за того, что на санитарно-технические приборы установлены сифоны недостаточного объема. В небольших сифонах остатки воды быстро высыхают (за 3-5 дней, если сантехникой не пользоваться), что открывает свободный доступ запахам из канализации внутрь помещения. Иногда установка сифонов большей вместимости нецелесообразна, тогда требуется замена фановых труб в квартире.

Если канализация жилого дома имеет такую составляющую, как фановые трубы пластиковые, проблема решается так:

• воздух, находящийся в канализационном стояке, поднимаясь вверх и попадая за пределы труб, создает разрежение в системе канализации;
• при обезвоживании сифонов воздух из помещения просачивается внутрь канализации, а не наоборот;
• воздух остается свежим, без неприятного душка, даже при длительном неиспользовании сантехники.

Вывод вентиляционной трубы на крышу

К задачам бытовой внутридомовой канализации относится транспортирование стоков из здания во внешнюю канализационную систему. Для ее эффективной работы нужна хорошая вентиляция, которая обеспечивается стояками, снабженными фановыми трубами.

Схема вывода фановой трубы на крышу

Совет от профессионала: Вертикальный фановый стояк должен выводиться на крышу. Категорически запрещено размещать вывод на чердаке.

Чтобы правильно установить фановую трубу, необходимо придерживаться следующих принципов:

1. обеспечивая вывод фановой трубы на крышу, предусматривается оптимальная высота – 50 см; если крыша используется для каких-либо целей и активно эксплуатируется, вывод стояка не должен быть меньше 3 м;
2. канализационная труба фановая 110 мм в диаметре соединяется со стояком канализации равного сечения;
3. одной фановой трубой могут соединяться сразу несколько стояков;
4. запрещается организовывать вывод стояка, снабженного фановой трубой, совместно с вентиляционной системой или печными дымоходами;
5. выход фановой трубы, расположенный над крышей, производится на расстоянии 4 м и более в горизонтальном направлении от открываемых окон, балконов и т. п.

Соединение нескольких стояков одной фановой трубой: 1 – косой тройник; 2 – колено на 45 градусов; 3 – прямое колено; 4 – прямой тройник.

Канализационный стояк, выведенный на крышу, не нуждается в установке каких-либо дополнительных вытяжных устройств (например, дефлектора, флюгарки). Более того, использование данных приспособлений может привести к выделению конденсата в системе, который при замерзании заблокирует выводные отверстия.

Не рекомендуется также отводить вентиляционную фановую трубу под свес крыши. В холодное время года ее может повредить снег, сползающий и падающий с кровли.

Для проведения вентиляции канализационной системы используются фановые трубы: размеры таких изделий разнятся, однако наиболее распространено применение 110-миллиметровых труб.

Обратный и воздушный клапан

Для обеспечения перемещения жидкости в системе исключительно в одном направлении применяют особый прибор — обратный клапан. Это устройство подбирается по размерам канала. Монтаж этого элемента выполняют посредством врезки резьбовым стыком.

Обратный клапан

Самая простая модель изделия содержит в своей конструкции деталь под названием «тарелочка». При появлении давления с правильной стороны она открывается. Если же происходит перемещение стоков в обратном направлении «тарелочка» перекрывает движение.

Наиболее популярными приборами являются шаровые. Их принцип работы схож с изделиями, рассмотренными выше. Вместо «тарелочки» в их конструкции присутствует специальный шарик. Продукция этого вида считается более надежной и долговечной.

На рынке присутствуют устройства двух видов: муфтового и фланцевого. Каждая разновидность изделий обладает своим набором свойств и характеристик. Приборы фланцевого вида применяют для оснащения как вертикально, так и горизонтально расположенных магистралей. Муфтовые устройства предназначены только для монтажа на вертикальных трубопроводах.

Еще один полезный прибор называют воздушным клапаном. Он является своеобразной альтернативой фановым каналам. Его задача — стабилизация давления в системе.

Конструкция этого устройства включает в себя:

1. Корпус.
2. Крышку, которая нужна для защиты детали от воздействия грязи.
3. Шток, контролирующий разницу показателей давления внутри системы.
4. Резиновую прокладку, необходимую для плавного передвижения штока.
5. Техническое отверстие, пропускающее внутрь детали воздух.

Прибор имеет достаточно простой принцип работы. В период слива внутри канала возникает разница в показателях давления. Это приводит к появлению шума. Далее клапан реагирует, открывая крышку. В результате внутрь системы заходит воздух и стабилизирует показатель давления. После этого крышка сразу же закрывается. Таким образом, попадание в помещение дурно пахнущих запахов практически исключено.

Использовать вакуумный клапан удобно, если невозможно обустройство фанового канала. Данный прибор подходит для применения в частных домах. В некоторых случаях его имеет смысл использовать для оснащения канализационной системы в квартире. Применение воздушного клапана повышает защищенность магистрали.

Выбор устройства для установки своими руками зависит от размеров стояков. Изделия с сечением пятьдесят миллиметров подходят для создания отводов. Приборы диаметром сто десять сантиметров ставят на стояки.

Клапан может состоять из штока или резиновой мембраны. Первый вариант считается более надежным и долговечным. Средняя цена рассматриваемых устройств может варьироваться от двух до двадцати долларов США.

Все зависит от качества материалов изготовления и производителя.

Установка устройства выполняется довольно просто. Сначала нужно выбрать место для монтажа. Протестировать изделие на герметичность. После этого нужно выполнить его монтаж. Справиться с этой задачей довольно легко. Ее можно выполнить своими руками.

Видео

Ниже вы сможете ознакомиться с видео по теме нашей статьи. Приятного просмотра!

https://youtube.com/watch?v=HkdNv_ydf8w

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

https://youtube.com/watch?v=gW7iPlg5RaU

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

1. Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
2. Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
3. Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

1. Защита канализационных стоков от грызунов и прочих животных;
2. Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
3. Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
4. С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Разнообразие забавных продуктов

Выхлопные трубы классифицируются по строительному материалу, из которого изготовлена ​​продукция.

Классификация делит воронки на 2 типа:

• металл;
• пластик.

Металлический вариант (чугун) может быть установлен в канализационную систему из аналогичного материала. Пластиковые изделия можно устанавливать как в пластиковые, так и в чугунные трубы.

При ремонте воронок рекомендуется заменить чугунные элементы пластиковыми аналогами. Этот материал намного прочнее чугуна

При установке пластикового элемента вы получаете гибкий сливной шланг канализации, монолитное колено или компактный переходник. Изделия из чугуна не гибкие и не отличаются разнообразием форм.

Основные схемы подключения трубы

Схема подключения унитаза к канализационной трубе зависит от того, какая сантехнического прибора. Все изделия отличаются положением выпуска.

Самыми распространёнными схемами, которые используются сегодня, являются следующие:

• подключение непосредственно в стену, применяется при установке унитазов с горизонтальным выпуском;
• монтаж под углом, когда слив может выходить как в пол, так и в стену, реализуется в процессе установки сантехнического прибора с косым выпуском;
• подключение вертикально подходит для установки унитазов с вертикальным выпуском.

Установка канализационной трубы для унитаза является довольно хлопотным делом, однако, сделать её можно своими руками. Первым делом нужно определиться с моделью унитаза. Выбор будет зависеть от личных предпочтений владельца, от его финансовых возможностей, а также от канализационной системы дома и от разводки санузла.

Перпендикулярно полу

Присоединение унитаза к канализационной трубе этим способом пользовалось огромной популярностью в середине прошлого века. На сегодняшний день сантехнические приборы с вертикальным выпуском выпускаются в очень ограниченных количествах, так как недостатков больше, чем преимуществ.

Основным плюсом такой конструкции является то, что унитаз можно установить очень близко к стене, что особенно актуально для маленького санузла. Ещё одним преимуществом соединения, когда канализационная труба располагается вертикально, является то, что это довольно аккуратно и привлекательно выглядит внешне. Нет лишних торцов, труб, переходных деталей.

Подсоединения унитаза к канализационной трубе осуществляется в несколько этапов:

1. на место, где должен будет стоять унитаз, устанавливаем винтовой фланец с фиксатором;
2. посередине фланца устанавливается канализационная труба;
3. теперь монтируется сантехнический прибор, закручивается;
4. последним нужно зафиксировать патрубок.

Если говорить о недостатках такой схемы, то нельзя не обратиться внимания на то, что разводка находится под полом, соответственно, доступа к трубам нет. В случае возникновения аварийной ситуации будет очень непросто проводить ремонтные работы. Придётся срывать и устанавливать обратно пол, а это не только лишняя трата финансов и усилий, но ещё и ущерб эстетики помещения.

Параллельно полу

Данная схема реализуется в случае установки унитаза с горизонтальным выпуском. Сливная труба будет располагаться параллельно полу, и выходить ссади, впираясь в стену. Чтобы качественно выполнить канализационную систему, необходимо подготовить уплотнительные манжеты, обеспечивающие герметическое соединение между стеной и сантехническим прибором.

Подсоединение унитаза к канализационной трубе этим способом начинается с того, что сантехнический прибор необходимо прикрепить дюбелями к полу. После этого можно выполнять работы по соединению канализационной трубы с унитазом.

Эта схема популярна из-за простоты монтажа, но подсоединить трубу к сантехническому прибору можно только, если в доме вертикальный стояк.

Под углом

Если нужно решить, как соединить унитаз с канализационной трубой, многие владельцы выбирают схему подключения под углом. Она применяется, если в сантехническом приборе реализован косой выпуск. Единственным недостатком такого типа является то, что от унитаза до стены должно быть какое-то расстояние, необходимое для правильности выполнения монтажных работ, однако, это изрядно может испортить эстетику помещения.

Основным преимуществом такого варианта является то, что канализационная труба засоряется крайне редко, ведь весь мусор уходит в канализацию гораздо быстрее, чем, если использована горизонтальная схема соединения.

Монтажные работы выполняются в несколько этапов, на каждом из которых необходимо придерживаться рекомендаций профессионалов, чтобы не столкнуться с неприятностями в процессе эксплуатации.

1. выпуск унитаза нужно смазать раствором, в состав которого входит олифы и сурика;
2. сверху наматывается просмоленная прядь с выпущенным концом;
3. прядь смазывается суриком;
4. косой выпуск сантехнического прибора фиксируется в отверстии канализационной трубы.

Достаточно ли установки высокопроизводительного аэратора для отказа от фановой трубы?

Итак, решив избавиться от громоздкой фановой трубы в санузле, согласно п. 3.15 СП 30.13330.2012 владелец недвижимости получит не что иное, как невентилируемый канализационный стояк – не имеющий сообщения с атмосферой

Однако для него все равно важно обеспечить нормальное протекание двух процессов (они описаны в разделе «Зачем продлевать стояк?») – снятие декомпрессионных нагрузок и удаление газообразных продуктов из системы

С первой декомпрессионной задачей, как уже выяснили, помогает справиться установка подходящего воздушного клапана.

Множество «Но» вызывает реализация второго условия. Ведь в п. 8.2.22 СП 30.13330.2012 четко оговаривается, что такие невентилируемые стояки допускается обустраивать, если сохраняется режим вентиляции внешней сети. Как будут удаляться ядовитые газообразные продукты распада органики? Рассмотрим две типовые ситуации – для канализаций в частном доме и в многоквартирном.

В частном доме

Владельцы отдельного малоэтажного жилья задачи по утилизации стоков решают установкой локальных очистных сооружений, накопителей либо посредством традиционных выгребных ям. Обязательным условием эксплуатации этих санитарно-технических сооружений является обустройство вентиляционных каналов. В зависимости от местных условий их можно изготавливать различными способами, например, как показано на рисунке 6, поз. 2-4.

Рисунок 6. Если в частном доме обрезать фановую трубу (поз.1), установив аэратор (поз.5), то указание п. 8.2.22 СП 30.13330.2012 по вентилированию внешней сети – удалению из неё ядовитых газов, при использовании дополнительных дополнительных коммуникаций (поз. 2-4) – соблюдается .

В многоквартирном доме

Вентилирование стояков в многоквартирных домах изначально проектировалось из расчета свободного сообщения канализации с атмосферой (Рисунки 1 и 2). По факту оно должно осуществляться через наивысшую точку сточных коммуникаций, то есть через фановую трубу, веденную на кровлю. Отказ от вытяжки (Рисунок 7) допускается лишь в исключительной ситуации. В СП 30.13330.2012 она описывается для эксплуатируемых кровель в п. 8.2.20. В этом случае, действительно, разрешается монтаж воздушного клапана в устье стояка на последнем этаже. Однако, согласно п. 8.2.22 режим удаления канализационных газов из внешней сети должен быть сохранен. Следовательно, для его обеспечения необходима установка вспомогательных вентиляционных коммуникаций по типам, указанных на рисунке 6, поз. 2-4, что в условиях городской застройки достаточно проблематично.

Рисунок 7. Отказ от фановой трубы в многоквартирном доме — вентиляция канализации невозможна

Альтернативы выпускным гофрам

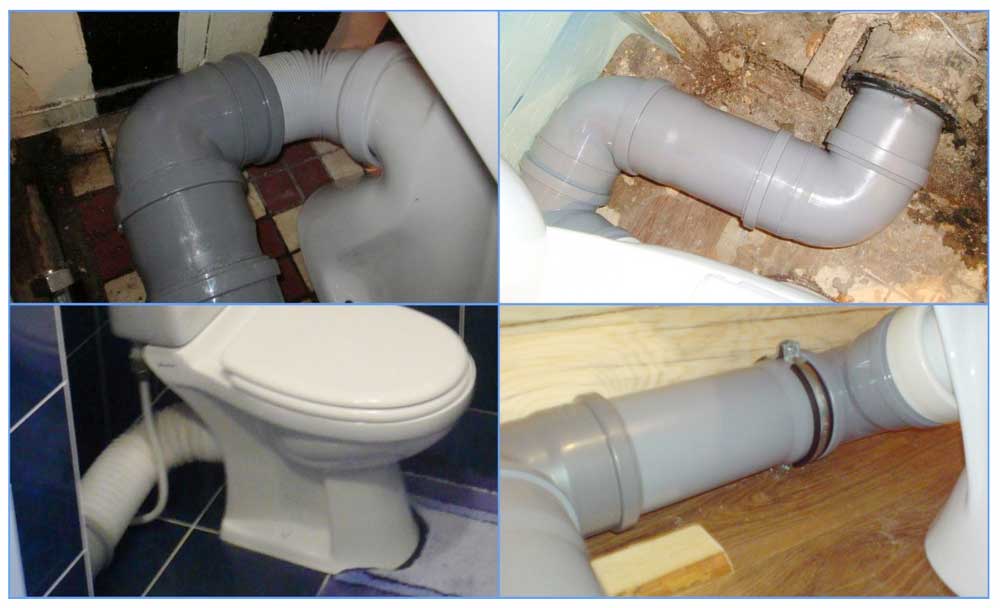

Если не рассматривать самодельные устройства из подручных средств типа армированных шлангов с переходниками, то достойную конкуренцию гофрам составляют лишь жёсткие пластиковые отводы Ø 110 мм, так называемые «колена». Более того, фитинги с твёрдыми стенками имеют перед гибкими трубами ряд важных преимуществ – они прочнее, из-за гладких стенок реже засоряются и легче чистятся снаружи. При этом жёсткая сливная арматура более громоздка, и для её замены идентичной нужно демонтировать унитаз.

Чтобы расширить возможности при размещении унитаза в туалете, твёрдые пластиковые отводы выпускаются трёх видов – для устройства вертикального, горизонтального и косого выпуска.

Вертикальным выпуском оборудуются унитазы в туалетах частных домов, да и то не часто. Основное неудобство такой системы – канализационная труба должна проходить в плите перекрытия.

Прямое подключение устраивают с помощью одного колена на 90 град. или двух – на 135.

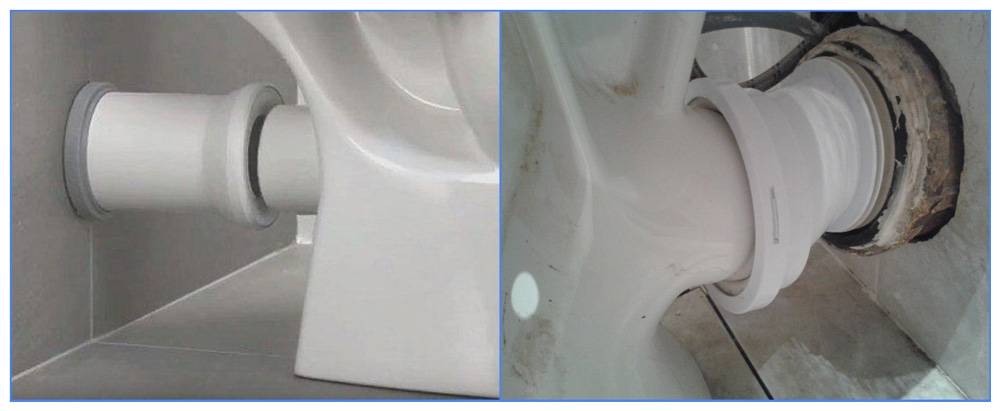

Горизонтальный выпуск называют ещё прямым – это унитазы, сливные патрубки которых направлены назад перпендикулярно стене. Такое подключение упрощает обслуживание санприбора и визуально придаёт конструкции устойчивости, но выполняется с обязательным использованием уплотняющей манжеты.

Для обустройства слива горизонтального типа используют муфту и отвод на 135 град.

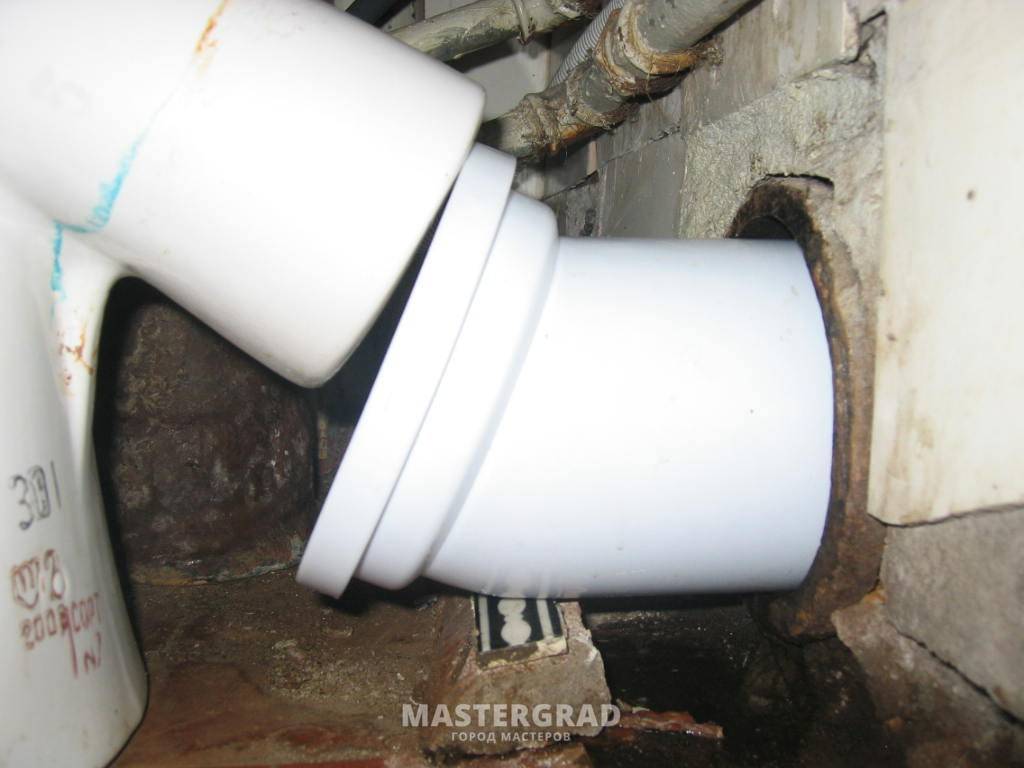

Косой выпуск подразумевает направление слива под углом в 30-45 град. Сегодня такие унитазы наиболее популярны, так как, кроме индивидуального места монтажа, подходят и для установки взамен прибора с прямым выпуском.

Подключение такого типа производится так же, как и горизонтальное – при помощи отводов на 135 град. и/или прямой муфтой.

Разновидности соединений

В случае если ни при каких обстоятельствах прежде своими руками не осуществляли таких работ, то точно не понимаете, что для этого необходимо. Придя в магазин, вы должны четко знать, что вам необходимо, исходя из этого хорошо запомните, все что прочтёте ниже.

Основной элемент – это соединитель, который снабжает надежный стык

От его выбора будет зависеть многое, исходя из этого уделите данному аспекту особенное внимание

На сегодня широко используются следующие разновидности:

• Гофры (гофрированные манжеты). Наиболее вариативная разновидность, поскольку она разрешает создавать монтаж под любым углом. Её обычно используют, в то время, когда унитаз ниже уровня канализации, но, и для более несложных случаев она кроме этого пригодна.
• Эксцентрические манжеты. Такие изделия не такие универсальные, но наряду с этим они разрешают смещать размещение унитаза.
• Отводы, патрубки и переходники из ПВХ. Таковой вариант подходит в том случае, если унитаз расположен в близи от стояка. К тому же, цена таких изделий наиболее низкая.
• Фановые трубы – создают преимущественно из фарфора. Устанавливать такие изделие существенно сложнее, чем все прошлые. Исходя из этого в случае если выбор пал на них, нужно пригласить эксперта, чтобы не сломать дорогостоящее оборудование.

Выбирая подходящее изделие, учитывайте диаметр канализационной трубы для унитаза. Он должен быть не больше отверстия на самом санитарном изделии.

Кроме этого вам пригодятся такие средства:

• Герметик (лучше воспользоваться силиконовым).
• Особая сантехническая смазка.
• Уплотнительные кольца из резины.
