Газовая горелка своими руками на пропане: подробный инструктаж по изготовлению самодельной горелки

Безопасность работы

температура

Опасен и газ, даже бытовой, о чем свидетельствуют несчастные случаи, связанные со взрывами, либо отравлением.

Мощность пропановой горелки зависит от диаметра инжектора и форсунки. Нужно помнить: горит не сам газ, а смесь его с воздухом (кислородом).

Чем больший объем вступает в реакцию, тем сильнее факел. При этом возрастает опасность получить в инжекторной камере опасную пропорцию пропана с воздухом, а как следствие небольшой взрыв — хлопок.

Поэтому самодельная горелка не нужна слишком большой. Как правило, диаметр инжектора не превышает 3-5 см, а отверстие жиклера 0,5 мм.

Важно! Работайте в проветриваемом помещении либо на улице. Для защиты рук используйте перчатки.

Как сделать газовый горн своими руками

Основным требованием к конструкции является легкость и практичность. Благодаря этим качествам оборудование можно будет легко перемещать с места на место.

Для достижения требуемого результата газовый горн складывают из огнеупорных блоков – в их роли выступает либо огнеупорный кирпич, либо так называемый шамотный.

Процесс того, как сделать газовый горн, складывается из нескольких этапов:

Подготавливаются огнеупорные блоки или кирпичи.
Создается корпус горна – количество используемых деталей может варьироваться в зависимости от сложности и размеров выбранной конструкции.
Обрабатывать корпус можно ножовкой или любым другим инструментом.
Щелей между отдельными блоками или кирпичами быть не должно – все элементы должна прилегать максимально плотно друг к другу.
Из половины кирпича или блока в передней части конструкции создается небольшой порог, позволяющий поддерживать в горне высокую температуру.
В задней части прорезается небольшое отверстие прямоугольной формы, которое будет служить для вентиляции. Кроме того, такой вырез позволит работать с длинными металлическими заготовками.
В боковой стене вырезается отверстие по диаметру газовой горелки.

Газовый горн после выполнения описанных манипуляций можно считать завершенным. Для его работы потребуется только газовая горелка и испытание всего устройства на практике.

Варианты

Можно устроить для него и вариант на газу, то есть создать горелку на этом топливе. Это вариант намного удобнее, поскольку контроль над пламенем получается более лёгким, нет необходимости в применении дров и в ожидании большого пламени костра.

Также важно приобретать правильный казан. Лучше остановиться на версии из алюминия или чугуна

Первая превосходно подходит для походов. У неё компактные параметры и скромная масса. Вторая лучше годится для домашних или дачных условий. Также на даче можно задействовать стальную версию. Сталь в ней жаростойкая и толстая.

Ещё до создания горелки для вашего казана требуется иметь знания о его специфике. Его стенки обладают хорошей толщиной. Днище имеет форму шара. Поэтому эта посуда не устойчива на ровных поверхностях. Форма казана такова, что для него специально поставляется подставка кольцевидной формы. Казан нужно помещать только на неё. Ставить его на стандартную решётку для барбекю или на уличную модель мангала не рекомендуется.

Ёмкость, имеющая плоское днище, нагревается в нижней части стремительнее, чем по стенкам. А по всему казану прогрев распределяется равномерно.

Ещё один нюанс: если вы только приобрели казан, в нём не было ещё никаких кулинарных операций, то его нужно очистить от остатков машинного масла. Оно остаётся после производственного процесса. Метод его ликвидации прост: оно смывается тёплой водой, применяется безопасное хозяйственное мыло. Использование для этих целей современных средств запрещено. Поскольку в их составах значатся элементы, опасные для здоровья. И к тому же у этой посуды стенки и днище очень пористые.

Конструкция газовой горелки

В хозяйственных магазинах продаётся большое количество различных моделей газовых горелок для безопасного использования. Например, популярная конструкция на пропане может быть различных модификаций, даже величиной с обычную ручку для ювелирных работ. Преимущества заводских моделей заключается в высокой степени безопасности и сертификации продукции. Но с другой стороны, конструкция не является сложной, и сделать такой инструмент в домашних условиях не составит большого труда. А поскольку любой товар в магазине стоит недёшево, тем более горелка, её можно и нужно начинающим мастерам научиться делать самостоятельно.

https://youtube.com/watch?v=jlvToZgP-1k

В устройство газовой горелки включаются такие элементы:

корпус из металла;
форсунка;
редуктор;
регулятор подачи топлива;
узел для закрепления баллона;
головка.

Корпус из металла оборудован ещё и специальным стаканом, с помощью которого огонь в горелке не будет задуваться. В конструкцию входит металлическая рукоятка. Как альтернативу можно для неё использовать и другие материалы. Её размеры не должны превышать 100 сантиметров. На рукоятку устанавливается деревянный держатель, а потом натягивается шланг. Также есть и редуктор с вентилем. Им можно регулировать количество сгораемого газа, его длину и соответственно подачу. Подобная конструкция оборудована и форсункой для разжигания газа.

Газовую горелку также называют пропановой. Это свидетельствует о том, что в качестве топлива для неё используется газ пропан или смесь пропана и бутана. Таким веществом наполняется специальная ёмкость или баллон, который располагается сзади горелки.

Многие интересуются, как сделать горелку своими руками. Как видно из списка, конструкция газовой ручной горелки не является сложной, а наоборот, даже очень простой для самостоятельного производства. Она не имеет сложных элементов, на которые нужно тратить много денег и времени. Для её производства потребуется немного времени и трудозатрат. И если в обязательном порядке изучить все схемы и чертежи от профессионалов, а также отнестись ответственно к работе, то выйдет удобное и безопасное приспособление.

Если говорить о применении такой горелки, то оно бывает разным. Например, существует горелка для котла, бензовоздушная конструкция, самодельная конструкция из конфорки для обогрева бытовым газом и т. п. Горелку даже умудряются делать из зажигалки. Такая конструкция, конечно, не подойдёт для исполнения функций газового резака, но в некоторых целях её можно применять. Также бывают горелки для плавки меди уже со встроенным соплом.

Виды

Классификация ручных горелок на газовый баллон довольно обширная. У этих приспособлений бывает разное устройство, установка, пламя, а также техника, по которой они работают. В специализированных магазинах реализуется каталитическая, ювелирная, автоматическая, уличная, газокислородная, чугунная и многие другие виды устройств. Удобным в использовании считается приспособление «карандаш и плита». Довольно часто потребители отдают предпочтение профессиональной блочной, ацетиленовой, переносной, карманной, настольной, рычажной, модулируемой, компактной отопительной, беспламенной напольной газовой горелкам.

Туристические

Туристические горелки в настоящее время считаются довольно востребованными. Газовое приспособление используется для кемпинга и туризма. С его помощью готовят еду, разжигают костер. Горелке несвойственно выделение неприятных запахов и дыма. Для ее использования по назначению в ветреную погоду нужно отойти в укромное место. Туристическая горелка может фиксироваться на баллоне, подсоединяться к нему с боковой части, а также крепиться с помощью длинного шланга. На устойчивость данного приспособления оказывает влияние ширина баллона.

Резак

У газового резака Г-образная форма, он напоминает пистолет. Этот инструмент фиксируют к баллону, в результате чего получается узкопламенный факел. Из-за невысокой фактической мощности устройство не может применяться как настоящий резак, которым делят черный металл. Зачастую оно используется для прожигания алюминиевых консервных банок или аналогичных предметов. Резак относится к недорогим горелкам. Этим приспособлением часто нагревают трубы из пластика в месте изгиба и подогревают жало крупных паяльников. Большинство резаков оснащены пьезорозжигом. У них довольно высокий температурный показатель и узкий факел, поэтому агрегат способствует экономии горючего.

Паяльная лампа

Паяльные лампы довольно часто встречаются у домашних мастеров. Их насаживают непосредственно на баллон, в результате получая рассеянный вид пламени. Данными устройствами пользуются для равномерного нагревания заготовочного материала, обжига туш животных и птиц, дезинфекции ульев и клеток для питомцев. У данного вида горелки нет пьезорозжига, поэтому для ее использования стоит иметь при себе спички. В конструкции паяльной лампы предусмотрена длинная трубка, благодаря которой огонь не обжигает руки. Данная особенность также способствует длительной работе без перегрева устройства.

Бытовые

Бытовые горелки для отопления должны не только иметь прочную конструкцию, но и качественно выполнять свои задачи. В таких агрегатах газ хорошо смешивается с воздухом, надежно возгорается и целиком сгорает. Сегодня бытовые горелки характеризуются малой токсичностью сгорания. Атмосферные приспособления работают без необходимости в дутьевом вентиляторе. Вентиляторные варианты оснащены принудительной подачей воздуха, поэтому их часто применяют в котлах с закрытой системой сгорания.

Газовый паяльник

В отличие от газовых ламп, паяльники характеризуются меньшей универсальностью. Однако этот вид приспособления более удобен в работе. В данном устройстве не предусмотрен крепеж для фиксации к баллону. Ко всему прочему, газовый паяльник требуется регулярно заправлять аналогично обычной зажигалке. У паяльника имеется пара насадок, первая из которых создает пламя как у резака, а вторая имеет вид жала. Данная модель горелки довольно экономично расходует топливо. Таким устройством можно создать пламя для мангала или припой для укладки микросхемы. Газовые паяльники имеют вид карандаша, поэтому ими довольно удобно пользоваться.

Что это такое?

Газовой горелкой называется устройство для смешивания кислорода и топлива в газообразной фракции с целью перемещения смеси к выходу и ее непосредственному сжиганию на том же месте. В итоге работы горелки образуется устойчивый факел пламени. Горелка дает возможность получить контролируемый вид пламени, которым можно воспользоваться в процессе сварки, пайки, ремонта и бытовых процедур, во время готовки еды в полевых условиях. Чтобы газовое приспособление качественно выполняло свои функции, а также было безопасным для человека, его изготовление строго регламентируется ГОСТ 21204-97. Главными преимуществами таких приспособлений можно назвать следующие:

отсутствие надобности в предварительном прогревании;
простоту конструкции;
высокий показатель мощности;
легкость регулировки пламени;
отсутствие неприятного запаха;
низкую шумность;
компактные размеры переносных моделей;
малое количество нагара;
отсутствие надобности в частой очистке.

Простой вариант газовой горелки состоит из следующих элементов:

редуктора;
вентиля;
корпуса из металла;
жиклера;
головки;
узла крепления.

Чтобы приспособление правильно функционировало, должно произойти качественное перемешивание топлива и воздуха. Если в конструкции предусмотрены дополнительные элементы, то розжиг может быть автоматизирован. Принцип действия упрощенной горелки состоит в следующем:

подготовке – газ и воздух получают определенную скорость, температуру, а также направление;
соединении воздуха и нужного объема газа, чтобы в результате получить горючую смесь;
горении – в топке происходит процесс окисления, а из сопла на выходе выделяется тепло и свет.

Купить или изготовить горелку самостоятельно

Покупка бензиновой горелки в магазине — это наиболее легкий вариант. Понять, какая из моделей больше вам подходит, довольно-таки непростая задача, ведь все зависит от особенностей конструкции.

Заводские вариант горелок характеризуются огромной стоимостью, а для их стабильно работы нужно покупать исключительно качественное топливо.

Самостоятельное создание БГ имеет определенные плюсы.
Во-первых, заправлять такие горелки можно самым доступных топливом, а во-вторых, вы сможете создать чертеж бензиновой горелки и изготовить именно то устройство, которое вы так хотели.
И, в-третьих, вы можете установить доступные расходники, которые сможете оперативно менять в процессе использовать горелки.

Мы уверены, что данная статья поможет вам в создании самодельной бензиновой горелки. Желаем вам удачи!

Конструкция горелки

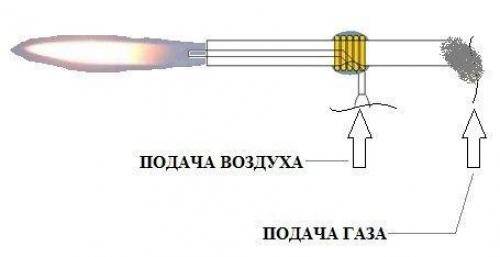

Стандартная самодельная горелка функционирует таким образом. Под давлением по специальному шлангу из баллона подаётся газ. Чаще всего в качестве такого газа используется пропан. Объём подаваемого газа изменяется расположенным на баллоне регулирующим рабочим краном. Поэтому установка дополнительного понижающего редуктора не требуется.

Запорный кран располагается за основным вентилем и крепится на газовом баллоне. Он используется для открывания или закрывания подачи газа. Все остальные регулировки (длину и интенсивность пламени) самой горелки осуществляют с помощью, так называемого, рабочего крана. Подводящий газовый шланг, по которому происходит подача газа, подключен к специальной насадке. Она завершается ниппелем. Он позволяет задавать величину (длину) и интенсивность (скорость) пламени. Ниппель совместно с трубкой помещают в специальный вкладыш (металлический стакан). Именно в нём происходит создание горючей смеси, то есть обогащение пропана кислородом атмосферного воздуха. Созданная горючая смесь под давлением поступает через сопло в область сгорания. Для обеспечения непрерывного процесса горения в сопле конструктивно предусмотрены специальные отверстия. Они выполняют функцию дополнительной вентиляции.

На основе такой стандартной схемы можно разработать собственную конструкцию. Она будет состоять из следующих элементов:

корпуса (обычно его изготавливают из металла);
редуктора, который крепится на баллон (применяют готовый прибор);
форсунки (изготавливают самостоятельно);
регулятор подачи топлива (по выбору);
головка (форма выбирается исходя из решаемых задач).

Корпус горелки изготавливается в форме стакана. В качестве материала применяют обыкновенную сталь. Такая форма позволяет обеспечить надёжную защиту от возможного задувания рабочего пламени. К корпусу крепят рукоятку. Она может быть выполнена из различного материала. Самое главное, чтобы она обеспечивала удобство при работе. Предыдущий опыт показывает, самая оптимальная длина такой ручки находится в интервале от 70 до 80 сантиметров.

Устройство газовой горелки

Сверху крепится деревянный держатель. В его корпус помещают шланг подачи газа. Это позволяет придать конструкции определённую прочность. Длина пламени может осуществляться двумя регулировками. С помощью редуктора, расположенного на газовом баллоне, и вентиля, установленного на трубке. Розжиг газовой смеси производится благодаря специальной форсунке.

Что необходимо чтобы сделать?

Сначала инструменты. Хотя по большей части сборку делают из уже готовых элементов, необходимы:

Ножовка по металлу.
Дрель с набором сверл.
Пассатижи, отвертка, напильники личной, бархатный либо соответствующие надфили.
Набор плашек и метчиков с держателями.
Слесарные тиски.

Из основных материалов понадобятся:

Резиновый или силиконовый шланг для подключения устройства к баллону с газом.
Два газовых вентиля: главный, открывающий подачу газа и регулировочный, служащий для изменения количества газа подаваемого в зону горения.
Трубка с тонким отверстием на выходе— жиклер (форсунка).

[stextbox газовый жиклер называют ниппелем, что неправильно и противоречит принципу работы устройства. Ниппель — трубка с резьбой, нередко со встроенным клапаном. Служит для соединения деталей. Жиклер обеспечивает впрыск нужного количества топлива в смесительную камеру (к примеру — жиклер карбюратора).

Трубки для тела изделия, камеры инжектора с соплом.
Рукоятка.

Точный список определится при подробной проработке чертежей самодельной газовой горелки, исходя из заготовок, имеющихся в распоряжении.

Как горючее используют:

пропан или пропан-бутановую смесь;
метан или природный газ;
ацетилен;
водород.

У каждого газа свои особенности. Для бытовых, а также самодельных систем наиболее удобен ацетилен, пропан, а также его смесь с бутаном.

Водородный баллон достать довольно сложно, у метана давление выше, чем у бытового газа, ему необходим редуктор.

Подведение газа к бане

Банные печи с газовыми форсунками стали технологическим прорывом для людей, проживающих далеко от лесных массивов. Учитывая низкую стоимость газового топлива по сравнению с дровами, затраты на обогрев горелкой становятся совсем ничтожными.

Любителям парилки можно не ограничивать себя и пользоваться такой баней каждый день. Только, конечно, если позволяет здоровье.

Бесперебойное снабжение банной печи газовым топливом можно обеспечить от:

Магистральной сети, проложенной к загородному участку и подключенной к бане.
Газовых баллонов, заправку которых требуется периодически производить.
Газгольдера, установленного на участке стационарно или в мобильном варианте, пригодном для периодической заправки.

Самая затратная по времени будет процедура врезания в общую газовую систему города или сельского поселения. Она требует приобретения, установки и регистрации газовых счетчиков. Еще понадобится оформление разрешительной, технической и платежной документации.

Газопровод на участке с баней облегчает задачу снабжения топливом. Не составит огромного труда решение технических вопросов с подключением надежной газовой горелки

Подключение обычного газового баллона тоже потребует приглашения представителя газовой службы и подготовки технической документации. К резервуарам есть особые требования к размещению.

Например, нельзя газовые баллоны устанавливать в помещении бани. Они должны находиться снаружи на легкодоступном проветриваемом месте. Рядом обязательно должны быть противопожарные защитные средства – огнетушитель, песок.

Особенности эксплуатации

Важнейшим в использовании газовых горелок в быту является соблюдение правил техники безопасности при эксплуатации. Оборудование, работающее на газе, требует особого контроля. Нужно соблюдать следующие правила:

перед каждым использованием необходимо проверять целостность составляющих частей всего оборудования (соединительная резьба, пропановый баллон, шланг);
своевременная ликвидация различных повреждений, замена запчастей и поломок;
при первом использовании следует внимательно изучить инструкцию, только потом приступить к эксплуатации;
если подключается новый баллон, чтобы горелка равномерно взаимодействовала, нужно спустить воздух;
при монтаже конструкции устанавливайте ее только на ровные поверхности, особенно это касается моделей с подставками;
правильно выбранное место с отличной поверхностью избавит от применения заслонов от ветра и наклонов горелки в течение процесса приготовления пищи;
рекомендуется использование на открытом воздухе, а не внутри палатки;
внимательно осматривайте баллон на целостность, контролируйте качество топлива.
периодически рекомендуется чистить форсунки с помощью острой иглы, так как отверстия при многократном использовании забиваются;
не экономьте на запчастях, своевременно осуществляя ремонт во избежание опасных ситуаций;
держите бак вдали от огня;
начиная работу в условиях с низкой температурой, предварительно грейте баллон. еще практичнее будет укутывать баллон толстым согревающим материалом во избежание замерзания топлива либо использовать подложку.
завершив приготовление пищи, обязательно перекрывайте подачу топлива;
перед отсоединением горелки проверьте – полностью ли она остыла;
не оставляйте без присмотра включенное оборудование во избежание пожароопасных ситуаций.

Несомненно, не существует идеальной газовой горелки, отвечающей всем запросам большинства потребителей. Но зная свои потребности и предпочтения, тщательно изучив технические характеристики моделей, плюсы и минусы газового оборудования, можно сделать достойный выбор. Главное – знать принципы эксплуатации и выделить задачи, которые решит покупка газовой горелки.

Обзор газовой горелки модели “ТАГАН ТГ-26” в видео ниже.

Соблюдение мер безопасности

В связи с тем, что работать придется с огнем, нужно быть предельно внимательным и осторожным. Чтобы избежать нежелательных проблем, нужно соблюдать следующие правила:

устройство кровли должно производиться в нескользкой обуви и специальной одежде;
нужно пользоваться системой страховки;
перед включением устройства необходимо тщательно осмотреть его на предмет дефектов и неисправностей;
при работе нужно регулярно проверять герметичность газопроводного шланга;
запрещено уходить из рабочей зоны при работающем оборудовании;
при тушении прибора вначале нужно перекрыть газ, а затем надавить на блокирующий рычаг.

https://www.youtube.com/watch?v=n_sWnTkKumwhttps ://www.youtube.com/watch?v=2YcOH6FhjGc

Достоинства и недостатки бензиновой горелки

Среди главных преимуществ БГ выделяются такие:

Исправное функционирование горелки на высоте 3-4 тысяч над уровнем моря.
Горелка способна нормально работать даже при минус 40 градусов по Цельсию.
Такое топливо как бензин стоит гораздо меньше, особенно если сравнивать с газом.
Небольшая масса горелки и легкость в использовании.
Горелку можно взять куда угодно, например, на рыбалку, охоту или просто в поход.
При монтажных работах такое устройство удобно применять.
Высокая температура на выдаче позволяет работать с различными видами металлов и сплавами.
Можно применять другое топливо: керосин, спирт или дизельное топливо.

Но есть у бензиновой горелки и недостатки:

Высокая пожароопасность, особенно в процессе заливания топлива.
Чаще всего топливный факел неравномерный.
Во время работы может появляться копоть.
Важно применять чистый высокооктановый бензин, иначе отверстие дросселя быстро забивается.
