Устройство котельной в частном доме: оборудование

По большому счету, если речь идет о жидкостной системе отопления, схема котельной в частном доме, вне зависимости от используемого топлива, имеет примерно одинаковый комплект оборудования. Любая топочная не может обойтись без следующих элементов системы.

1. Котел. Это, можно сказать, сердце котельной – именно в нем происходит нагрев теплоносителя, который впоследствии, с помощью сложной системы трубопроводов и вспомогательного оборудования, поставляется в батареи, расположенные по всему дому.

2. Распределительный коллектор – в большом доме без него обойтись трудно. В задачи этого устройства входит равномерное разделение теплоносителя между отдельными группами отопительных приборов – называются такие группы крыльями. Сам по себе коллектор имеет простую конструкцию, но если учесть все оборудование, которое устанавливается на него, получается довольно сложное изделие. Во-первых, это гидрострелка, в задачи которой входит поддержание в коллекторе стабильной и, главное, постоянной температуры. Во-вторых, это циркуляционные насосы, монтируемые на каждое крыло. И, в-третьих, это контрольное оборудование – так называемая группа безопасности, в которую входят манометры, термометры и масса датчиков, отвечающих за работу основных узлов котельной.
3. Монтаж котельной в частном доме не может обойтись и без так называемого расширительного бака – сегодня их изготавливают по мембранной технологии и, в отличие от старого оборудования подобного типа, они практически не занимают места.
4. Непременным атрибутом обустройства котельной в частном доме считается бойлер или теплообменник. Это устройство создано для обеспечения жильцов дома горячей водой. Это отдельный замкнутый контур, который подогревается отопительной системой через теплообменник – он имеет свои циркуляционные насосы, которые зачастую работают в автоматическом режиме и запускают циркуляцию горячей воды в определенное время суток.

5. Автоматика – тоже является неотъемлемой частью современной котельной. Она может контролировать все что угодно – в том числе и температуру внутри каждого отдельно взятого помещения.

6. Трубопроводы и запорная арматура. Благодаря первым теплоноситель подается в дом, а благодаря второму производится настройка и регулировка системы в целом. Кроме того, запорная арматура обеспечивает быстрый и простой ремонт системы в случае аварийной ситуации.

Также не следует забывать и о более мелком, но, тем нее менее, значительном в любой отопительной системе оборудовании – это всевозможные датчики и сигнализаторы опасности и, естественно, системы вентиляции и дымоудаления. Последним нужно уделить не меньше внимания, чем самому котельному оборудованию – вентиляция обеспечивает приток воздуха, который обуславливает качественное сгорание топлива, а дымоудаление, соответственно, отвод продуктов сгорания. Эти две системы не могут работать друг без друга – дым не может удаляться без притока свежего воздуха.

В общем, котельная в частном доме имеет отнюдь не простую конструкцию – оборудования много, схема обвязки котла тоже сложная. Прежде чем задумываться над самостоятельным ее изготовлением, следует тщательно рассчитать свои силы. Мало того, если вы считаете, что чертежи решат все проблемы, вы ошибаетесь. Как минимум нужно понимать, что происходит в котельной – какая жидкость и куда движется, какой насос что и куда качает

В общем, важно понимать не только устройство, но и принцип работы каждого отдельно взятого узла котельной

Автор статьи Александр Куликов

Нормы, проектирование и требования по эксплуатации котельных

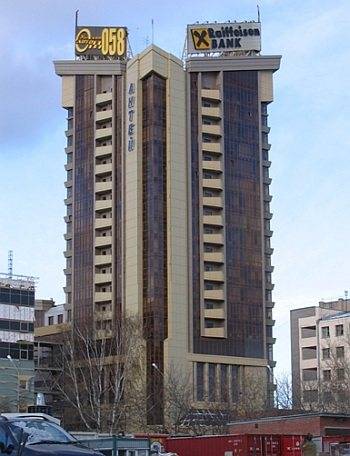

Крышные котельные для многоквартирных домов – это современное разрешение проблемы для проектирования автономного отопления без присоединения к централизованной газовой магистрали. Ведь современное строительство зданий требует иногда таких норм, которые невозможно воплотить в жизнь. Теплопотери, благодаря такому проектированию отопления для многоквартирных домов, имеют низкий показатель, поэтому установка крышной котельной – это даже норма экономного варианта. Популярность крышных газовых котельных растет с каждым днем, так как благодаря такому проектированию отопления расходы на землеотвод исчезнут, не нужно будет делать проектирование теплотрассы. И даже температуру можно будет устанавливать более точно.

Какие еще плюсы имеет проектирование крышных котельных? Есть ли минусы в использовании для многоквартирных домов? Существуют ли нормы по технике безопасности, которые нужно соблюдать при проектировании котельных на крышах домов?

Требования и нормы по поводу проектирования и установления данного сооружения совсем не значительные, но все-таки, они есть. Так как безопасность – это главное в нашем мире, и в первую очередь нужно позаботиться именно о ней.

Рис. 4 Автономные котельные

Так какие же нормы, меры предостережения и эксплуатации нужно предпринять, чтобы крышная котельная работала долго и хорошо?

• Нужно проверить приточно-вытяжные клапаны, так как благодаря им вентилируется котельная.
• Нужно установить датчики, проектирование которых контролирует процесс работы газового устройства и которые срабатывают непосредственно при самых легких возгораниях. Эти нужно для того, чтобы не случился пожар или взрыв. Желательно, чтобы при проектировании крышных установок была установлена функция, которая автоматически гасит первые признаки пожара.
• Необходимо также установить газоизолирующий фланец, который способен отключить всю систему при первых признаках пожара.
• На крышах многоэтажных домах нужно обязательно установить сигнализацию, которая показывает и передает световые и звуковые сигналы при пожаре.
• Высота дымовой трубы должна быть гораздо выше, чем высота крышной котельной. Минимальная разница – 2 м. Каждый газовый котел на доме должен иметь по отдельному дымоотводу, но обязательно, чтобы они были одинаковой высоты. Какое будет расстояние между ними – не имеет значения.
• Крышные газовые агрегаты должны работать от отдельного электричества, то есть иметь отдельную ветку электросети. Напряжение в доме может быть разным, поэтому не стоит рисковать с электричеством, так как из-за сбоя в электросети в доме могут появиться проблемы в работе всей отопительной системы. В качестве автономного источника питания электроэнергией может подойти дизельный генератор.
• Устанавливать данное оборудование сразу над квартирами в домах нельзя. Наличие технического этажа – обязательное условие для установки крышной котельной. Пол, на котором будут стоять крышные газовые агрегаты, должен быть сделан из железо-бетонных плит.
• Не стоит забывать, что это оборудование для отопления издает очень много шума, поэтому для того, чтобы иметь возможность устанавливать крышные котельные в многоэтажных домах, требуется осуществить специальные требования согласно нормам звукоизоляции в помещениях.
• В котельной должны быть окна и двери, которые ведут непосредственно на крышу. Наличие отдельного лифта обязательно, так как он будет использоваться только для пожарных. Нужно также сделать проектирование служебного выхода. Котельная должна освещаться согласно нормам (0, 03 кв. м/1 м³).
• Про обслуживающий персонал также забывать не стоит – для него должен быть при проектировании отдельный безопасный выход.

Рис. 5 Газовое оборудование на кровле

После проектирования и установки газовой крышной котельной необходимо за ней смотреть, то есть делать сервисное обслуживание. С этим может справиться и обслуживающий персонал. Но также не нужно забывать о представителях газовой службы. Они должны обязательно проверять данное оборудование раз в год хотя бы.

Эксплуатация и техника безопасности

Поскольку система, работающая с газом, не является безопасной, то при любых отклонениях от нормы, надо отключить оборудование и обратиться в компанию, занимающуюся его ремонтом и обслуживанием. Подачу топлива необходимо немедленно прекратить в нескольких случаях. К ним относится:

• появление запаха газа;
• перегрев теплоносителя;
• отключение электроэнергии;
• срабатывание тревожной сигнализации;
• нарушение целостности участка трубопровода;
• пламя, погасшее без отключения и каких-либо других причин;
• некачественная работа вентиляции, недостаточная тяга в дымоходе;
• изменение показаний датчиков, которые явно свидетельствуют о неполадках в системе;
• обнаружение некорректной работы системы или приборов контроля, одного или нескольких.

Чтобы предотвратить внештатные ситуации, рекомендуют ежедневно проверять электрический кабель и его изоляцию. Любой дефект требует его скорейшей замены. Наличие в газовой котельной водопровода или емкостей с водой — обязательное условие

К дополнительным мерам предосторожности относится:

• приобретение огнетушителей;
• монтаж пожарной сигнализации;
• запас песка, другого безопасного сыпучего материала.

Для больших котельных необходимо подготовить схемы эвакуации, однако к «газовым помещениям», обслуживающим частные дома, это требование, как правило, не относится.

Помещение для этого вида нагревательного оборудования, в первую очередь, призвано обеспечить безопасность людей, поэтому говорить про принцип работы газовой котельной не совсем правильно. Действует в ней именно оборудование, а комната лишь создает оптимальные условия для приборов. И для человека, защищенного ее стенами от далеко не самого безопасного вида топлива.

В завершение темы — популярное видео, короткое, емкое и, судя по отзывам, честное:

Электрический котел для частной котельной

Из всех моделей, используемых в частном доме, самым безопасным является электрический котел. Под него не обязательно оборудовать отдельную котельную. При нагреве теплоносителя не выделяются какие-либо продукты сгорания, поэтому и вентиляция для него не нужна.

Монтаж таких котлов выполняется просто, они не создают шума во время работы, за ними легко ухаживать. Электрокотлы имеют высокий КПД, достигающий в отдельных случаях 99%. Недостатком являются высокие требования к мощности сети, а также зависимость от ее стабильной работы.

Поместить электрический котел можно в любом уголке дома, лишь бы это было удобно. Он потребляет много электричества и чаще всего его используют в виде дополнительного источника тепла

Подключение электрического котла выполняют по разным схемам: соединяют его с радиаторами отопления, предусматривают возможность монтажа каскада в случае, когда нужно обогреть большую площадь.

Обвязку выполняют по двум схемам — прямой и смесительной. В первом случае температуру регулируют при помощи горелки, а во втором — с использованием смесителя с сервоприводом.

Правила и нормы установки газового котла в частном доме

Выбор места установки газового котла зависит от его мощности:

• при мощности до 60 кВт установка возможна на кухне (при соблюдении определенных требований);
• от 60 кВт до 150 кВт — в отдельном помещении независимо от этажа (при условии использования природного газа их можно устанавливать в подвале и цокольном этаже в том числе);
• от 150 кВт до 350 кВт — в отдельном помещении первого или цокольного этажа, в пристройке и отдельно стоящем здании.

Это не значит, что котел на 20 кВт нельзя установить в отдельной бойлерной. Можно, если хотите все системы жизнеобеспечения собрать в одном месте. Вот только к объему помещений есть требования. Минимальный размер котельной в частном доме должен быть:

• для котлов мощностью до 30 кВт минимальный объем помещения (не площадь, а объем) должен быть 7,5 м3;
• от 30 до 60 кВт — 13,5 м3;
• от 60 до 200 кВт — 15 м3.

Только в случае установки газового котла в помещении кухни действуют другие нормативы — минимальный объем — 15 кубов, а высота потолков — не менее 2,5 м.

Вариант установки настенного газового котла — до стены не менее 10 см

К каждому варианту помещений под газовую котельную предъявляются определенные требования. Часть из них — общие:

Любое помещение котельной в частном доме должно иметь естественное освещение. Причем площадь окон нормируется — на 1 м3 объема должно приходится не менее 0,03 м2 остекления

Обратите внимание — это размеры стекла. К тому же окно должно быть распашное, открываться наружу

В окне должна быть форточка или фрамуга — для аварийного проветривания при утечке газа. Обязательна вентиляция и удаление продуктов сгорание через дымоход

Выхлоп маломощного котла (до 30 кВт) можно вывести через стену. К котельной любого типа должна быть подведена вода (подпитывать систему при необходимости) и канализация (сток теплоносителя).

Еще одно общее требование, которое появилось в последней версии СНиПа. При установке газового оборудования для ГВС и отопления мощностью свыше 60 кВт необходима система контроля загазованности, которая в случае сработки автоматически будет прекращать подачу газа.

При наличии бойлера и отопительного котла,при определении размеров котельной их мощность суммируется

Далее требования различаются в зависимости от типа бойлерной.

Основные требования к помещению для размещения газовых котлов

Пожарная безопасность помещения обеспечивается за счет огнестойкости стен и пола, а также надежной трехкратной естественной циркуляцией воздуха.

Минимальные объемы помещений зависят от тепловой мощности агрегатов:

• До 30.0 кВт — 7.5 м3;
• от 30.0 до 60.0 кВт — 13.5 м3;
• свыше 60 кВт — 15 м3.

Для агрегатов мощностью более 60 кВт на каждый дополнительный кВт добавляется 0.2 м3 объема, например, для газового котла мощностью 150 кВт объем топочного помещения должен равняться:

150-60 = 90 х 0.2 + 15 = 33 м2.

К кухне

Это помещение сегодня является наиболее применимым для обустройства газовых котлов, особенно настенного варианта. Многие пользователи стараются закрыть котел от всеобщего обозрения, поэтому устанавливают его или в специальный короб или закрывают декоративной панелью.

Котел на кухне тоже можно красиво разместить

Для того чтобы газовая служба не наложила запрет на такую установку необходимо знать, и соблюдать нормы размещения котлов на кухне.

По основным параметрам: высоте потолков, минимальной площади и наличию трехкратной циркуляции воздуха требования для кухонь аналогичны другим топочным помещениям.

К квартире

Установить газовый отопительный котел в квартире намного сложнее, особенно в многоэтажном доме, имеющем доступ к центральному отоплению. Владельцу нужно быть очень аргументированным, чтобы получить от местной администрации разрешение на такую установку.

Далее потребуется получить ТУ от всех инженерных служб: горгаза, тепловой сети и балансодержателя дома. Далее по общей схеме выполняется проект, согласовывается в архитектурном ведомстве местной администрации и производится монтаж котла специализированной организацией.

Правила допускают установку котлов в многоквартирных жилых домах не выше 3 этажей и мощностью до 30 кВт. На кухнях, интегрированных в жилую комнату, допускается установка агрегатов закрытого типа.

Все эти действия станут невозможными, если помещение под установку газового котла в квартиру не будет соответствовать общим требованиям. Наиболее сложным будет выполнение сквозного отверстия в стене для подключения дымоотводящей трубы.

К частному дому

В частном доме существует больше возможностей для безопасной установки газового отопительного оборудования. В соответствии с действующими правилами, располагать газовое оборудование допускается исключительно в комнатах с хорошей естественной вентиляцией.

Они могут располагаться:

• На 1-м этаже.
• В цокольных или в подвальных помещениях.
• На чердаке.
• На кухне агрегаты до 35 кВт.
• Тепловой мощностью до 150 кВт – на любом этаже, в индивидуальном здании.
• Тепловой мощностью от 150 до 350 кВт – в пристройках.

К котельной

Пристроенная либо обустроенная внутри дома котельная строится из огнестойких стройматериалов. Внутренняя отделка также выполняется жаростойкой.

Газовая котельная должна иметь:

1. Индивидуальный фундамент и бетонный пол, покрытый керамической плиткой.
2. Примыкание к глухой сплошной стенке объекта.
3. Находиться на расстоянии 1 м от окна и двери.
4. Иметь естественную вентиляцию с трехкратным воздухообменом в час.
5. Иметь открывающееся окно с площадью остекления о 0.03 м2 на 1 м3 объема топочной.
6. Высоту потолков более 2.2 метра.
7. Иметь отдельное электропитание с приборами: розетки, выключатели, автоматы.
8. Для мощности ниже 30 кВт объем топочной должен быть более 7.5 м3, а для 30-60 кВт — свыше 13.5 м3.
9. Забор воздуха для процесса горения газа должен выполняться через коаксиальный дымоотвод, форточку, вентиляционные отверстия.

Нормы проектирования крышных котельных, работающих на газе

Газовые крышные котельные должны обустраиваться по следующим нормативам:

• разрешена установка полностью автономных устройств;
• котельная не может находиться над перекрытиями жилых помещений;
• между стенами жилых комнат и стенами крышной котельной должен быть зазор;
• обустройство механизмами автоматического отключения при авариях.

Требования к крышам для размещения котельных

Обустройство крышных котельных для многоквартирных домов происходит с учетом следующих требований к крышам:

• конструкция покрытия, по заключениям экспертизы, должна выдерживать нагрузку котельной;
• наличие перил;
• площадь поверхности больше параметров оборудования;
• защита кровли от протекания;
• ограниченный доступ к крыше посторонних;
• котельная обладает достаточным местом для обустройства служебных помещений.

Котлы для крышных котельных

Как уже отмечалось выше, допускается установка полностью автономного оборудования, не требующего участия персонала в контроле работы устройств (котельная оснащена автоматическими системами управления).

Но отечественные производители не предоставляют такие виды котлов, поэтому предстоит обратить внимание на заграничные варианты. Основные виды котлов для установки на крышных котельных:. Основные виды котлов для установки на крышных котельных:

Основные виды котлов для установки на крышных котельных:

• Futera;
• Rendamax;
• Wessex;
• Viessmann;
• Buderus;
• Protherm;
• Ferroli;
• Vaillant;
• Lochinvar.

Газоснабжение котельной, расположенной на крыше

При использовании газового оборудования (котлов) нужно соблюдать следующие правила и ограничения:

• разводка газовых труб должна идти по наружным стенам сооружения (внутренняя врезка не допускается);
• граничное давление в газовых трубах не может превышать пять кПа;
• наличие свободного доступа к газовым магистралям (запрет на установку щитков, сеток, ограждений);
• после того, как фирма установила котельную, у каждой трубы делается персональный кран перекрытия, у которого обязательно устройство круглосуточного освещения.

При монтаже, вместе со строительством модульной системы, обустраиваются три автономных узла – газовый, отопительный, предназначенный для подачи ГВС. Эти узлы должны идти независимо друг от друга. При отключении одной функции другие должны исправно работать. Это делается для быстрого устранения аварий и поломок.

Электроснабжение котельной на крыше

Основные требования и нормы надежности теплоснабжения:

• молниезащита (порядок предотвращения природных катаклизмов отображается в проекте);
• обустройство заземления отдельно для каждого узла (отопления, газопровода);
• наличие наружных и внутренних светильников, обладающих герметичными свойствами (защита от влаги), дополнительным металлическим корпусом (защита от механических повреждений);
• наличие дополнительного, альтернативного генератора (когда отключается основной режим электрического питания, должна срабатывать система автоматического запуска запасного оборудования, сигнализация и персональное оповещение дежурного специалиста);
• предусмотрена система экстренного отключения от питания (щиток находится в служебном помещении);
• для квартир в доме и для крышной конструкции используются разные источники снабжения электроэнергией.

Пожаротушение крышной котельной

При обустройстве отдельных котельных, расположенных возле МКД (в персональном, специально оборудованном здании), риск причинения ущерба жильцам минимален, но граждане все равно могут пострадать от возникшей аварии. Для предотвращения катастроф используются следующие правила пожарной безопасности:

• при отсутствии индивидуальной системы тушения пожара на крышу выводятся два рукава с диаметром в 7 см;
• при наличии индивидуальной системы пожаротушения диаметр рукавов составляет 5 см;
• максимальное давление тепловой энергии – 5 кПа;
• размещение над несущими конструкциями, способными выдержать вес оборудования;
• наибольшая высота дома – 9 этажей;
• наименьшая высота потолка в котельной – 265 см;
• ширина всех дверных проемов равна или больше 80 см;
• формирование персонального аварийного выхода;
• обустройство сигнализации;
• установка автоматических систем тушения пожаров.

Если во время принятия монтажных работ выявлены нарушения в системе пожарной безопасности, то в использовании отказывается, а установщику придется устранить все выявленные недостатки.

Требования к помещению

Газовую котельную нельзя проектировать в жилой комнате дома. Если оборудовать в самом здании рядом с жилыми комнатами, то смежные с другими комнатами стены паро-непроницаемыми и газо-непроницаемыми.

Котельное оборудование можно размещать в следующих типах:

1. нежилое – коридор, кухня, подвал, цокольный этаж. Необходимо соблюдать все требования к размерам комнаты и к проведении вентиляции;
2. внутреннее – специально оборудованная комната, где планируется установка котлов или водонагревателей, располагается на любом этаже. Является нежелательным для расположения на верхнем этаже, крыше пристройки, шаткой конструкции без одобрения проектировщика;
3. на улице – если котельное оборудование располагается на улице, то над ним обязательно навес. Перед этим необходимо тщательно изучить инструкцию по эксплуатации – некоторые аппараты нельзя размещать на улице.

Автономная газовая котельная, которая работает на сжиженном газе, нельзя проектировать на цоколе или в подвале. Газ в случае утечки остается под полом, поэтому вытяжка не сможет его удалить.

В ванных комнатах или санузлах недопустимо размещать те нагреватели, которые работают на газе.

Еще одним требованием к котельному помещению является наличие окон. Окна должны не только пропускать естественное освещение с улицы, но и служить отводом в случае взрыва в котельной.

Если газовый котел монтируется на кухне

Как было сказано выше, небольшие газовые котлы (до 30 кВт) разрешается устанавливать в кухонном отделении дома. При этом тип камеры сгорания может быть как открытым, так и закрытым, Для отведения продуктов горения допускается использование вентканалов, дымоходов и отверстий в стене. Устанавливать разрешается настенное и напольное оборудование.

Монтируя газовый котел на кухне, необходимо учесть следующее:

Высота потолков должна быть не ниже 2,5 м.
Помещение должно иметь объем от 15 м3.
Вентиляция должна гарантировать трехкратную смену воздуха в течении часа.
В подаче кислорода не должно быть перебоев: важно, чтобы его хватало для поддержания работы газовой горелки.

Точкой установки настенных котлов должны выступать только негорючие основания. При расположении оборудования нужно учитывать требования к расстоянию до боковых стен (не менее 10 см). В коттеджах из пиломатериалов допускается монтаж на трудногорючих или горючих основаниях, предварительно оштукатуренных или оснащенных огнеупорным экраном под газовый котел. Штукатурка накладывается слоем не менее 50 мм.
