Газовые краны: разновидности, основные характеристики и особенности выбора

Лучшие настенные двухконтурные газовые котлы

Перед принятием важного решения необходимо ознакомиться с продукцией различных производителей. Основные критерии выбора котлов: компания-производитель, габариты изделия, цена, мощность, набор функций, материал изготовления рабочих деталей, узлов, тип камеры сгорания

На фоне дополнительных показателей данные пункты считаются обязательными.

Газовый котел Ferroli DOMINA N F 24 изготовлен в Италии. Изделие выполнено в современном стиле, корпус оформлен закругленными вертикальными углами. Основные функции: обогрев помещения, горячее водоснабжение. Литера «F» в наименовании товара означает принудительную тягу, а также закрытую камеру сгорания. Горелка изготовлена из нержавейки марки AISI 304, теплообменник – из меди с антикоррозийным алюминиевым покрытием. На корпусе расположен светодиодный дисплей.

Плюсы:

Компактные размеры (итальянский котел Ferroli DOMINA N является самым маленьким по габаритам среди аналогичных устройств).
Электронное управление мощностью.
Антиблокировка насоса.
Дистанционное управление.
Защита против замерзания.
Высокий КПД.
Легкий доступ к внутренним узлам котла.
Безопасность, надежность.
Универсальность (агрегат работает на природном или сжиженном газе).

Минусы: отсутствие фильтра горячей воды.

Настенный котел Bosch Gaz 4000 W ZWA 24-2 K предназначен для выполнения двух задач: обеспечение теплом и горячей водой. Данная модель рассчитана на обогрев помещений до 240 кв. м. Котел Bosch Gaz 4000 W ZWA 24-2 K надежно крепится к стене, при этом он занимает минимум свободного пространства. Расчетный КПД прибора составляет 93%. Продукты сгорания отводятся через встроенный дымоход.

Плюсы:

Компактные размеры.
Низкий расход газа.
Большое количество функций по обеспечению безопасности пользователей.
Простота управления.
Надежность.
Практичность.

Минусы: шумная работа встроенного вентилятора.

Настенный газовый котел двухконтурный произведен в Италии. Агрегат оснащен простым, удобным жидкокристаллическим дисплеем. На экране отображается информация о текущем состоянии газового котла, рабочих параметрам. Мощность котла равна 10 кВт, вес прибора 30 кг. Отработанные газы удаляются принудительно, безопасность отведения контролируется при помощи специального датчика тяги. Теплообменник изготовлен из нержавейки. Тип камеры сгорания – закрытый. Габаритные размеры изделия соответствуют 73х40х29,9 см., вес – 30 кг, розжиг – автоматический. Скорость подогрева воды до +25°С равна 13,7 л/мин. Панель управления оснащена удобными кнопками и информационным дисплеем.

Плюсы:

Функции защиты от замерзания, перегрева.
Экономичность (расход газа 1,19 м/ч).
Простота электронного управления.
Эстетичность дизайна.
Многофункциональность.

Минусы:

Датчик давления находится в труднодоступном месте (неудобно наклоняться, чтобы снять показания).
Экран не подсвечивается ночью.

Страна-производитель газового отопительного котла – Швеция. Тип оборудования – настенный, двухконтурный. Мощность Electrolux GCB 11 Basic Space Fi равна 11 кВт. Материал теплообменника – медь. Конструкцией предусмотрены: расширительный бак, встроенный насос, манометр, датчики перегрева, давления воды в системе, газа, наличия пламени и пр. Основное назначение данной модели – качественный обогрев жилых помещений, подача горячей воды. Агрегат имеет высокий коэффициент полезного действия 92%.

Плюсы:

Красивый строгий дизайн.
Простота установки на стену.
Легкость подключения.
Качественный контроль безопасности.
Функция самодиагностики.
Экономичность.
Долговечность, надежность.

Минусы: шумная работа вентилятора.

Одна из немногих конструкций атмосферного типа – газовый котел Vaillant atmoTEC pro VUW 200/5-3. Устройство с открытой камерой сгорания предназначено для отопления комнат и приготовления горячей воды. При сжигании газа агрегат использует воздух из окружающего пространства. Такое решение предполагает наличие дымохода в стене. Это необходимо для вывода продуктов сгорания. Данный котел оснащен жидкокристаллическим дисплеем с кнопочным управлением и светодиодной подсветкой. Теплообменник изготовлен из меди, горелка – из хромоникелевой стали. Агрегат переключается в режимы: зима/лето.

Плюсы:

Строгий дизайн.
Защита от промерзания, перегрева, заклинивания насоса.
Прибор настраивается на частичное использование мощности.
Электронное управление функциями.
Автоматическое зажигание.
Высокая мощность агрегата.
Большая площадь обогрева – 200 кв. м.

Минусы:

Слишком дорогостоящее оборудование.
Необходимо иметь выходное отверстие для обустройства дымохода.

Почему выбирают пластиковые изделия

В сравнении с металлическими аналогами изделия из полимеров выгодно отличаются по весу, в частности, поэтому их легко устанавливать. Для монтажа пластикового крана, не нужно быть сантехником.

Конструкция кранов — предполагает исключение появления засоров, поскольку на пластике не скапливается осадка, кран не ржавеет и не вступает в химические реакции с агрессивными веществами.

Устройство не требует специального технического обслуживания, и ремонта.

Материал долговечен: он не ржавеет, не портится и не изнашивается. Может прослужить до полувека при правильной установке и эксплуатации.

При установке нужно учитывать, что краны из полимеров рассчитаны на работу в условиях с более низким давлением и термическими нагрузками, чем краны из металлов.

Особенности применения

В большинстве случае шаровые краны устанавливают в местах, где используется газовое оборудование, например, на кухне, при этом для каждого источника потребления топлива нужен отдельный вентиль. Запорную арматуру можно использовать для перекрывания потока и для управления им, например, трехходовый кран дает возможность направлять поток из одного трубопровода в следующий.

Кран для стандартной газовой трубы на кухне должен соответствовать особенностям системы и типу оборудования. Чаще всего в таких помещениях устанавливают резьбовые элементы, которые не доставляют проблем при монтаже и на протяжении всего срока эксплуатации.

Конструкционные особенности агрегата

Бытовой газовый прибор состоит из корпуса, двух коммуникационных контуров, встроенной горелки, теплообменника, расширительного бачка, узла отвода продуктов горения, газового клапана и контролирующего блока.

Основной контур соединяется с общей греющей системой в замкнутую цепь. При активном функционировании агрегата в режиме обогрева теплоноситель циркулирует по трубам первого контура, а в систему коммуникаций горячего водоснабжения (ГВС) не попадает, так как путь туда преграждает специальный клапан.

Монтируя оборудование с двумя контурными элементами, нужно обязательно помнить, что длина коммуникационной трубы, соединяющая котел с самой дальней точкой водозабора, не должна превышать 7 метров. Иначе минеральные элементы, отложившиеся в виде накипи в области теплообменника, начнут препятствовать движению рабочей жидкости и продуктивность водонагревателя существенно снизится

Когда пользователь поворачивает на кухне или в ванной комнате горячий кран, клапан активируется, перекрывает вход в отопительные трубы и направляет носитель тепла в контур ГВС для прогрева находящейся в теплообменнике воды.

Оттуда жидкость попадает в кран и используется по прямому назначению. Когда надобность в горячей воде отпадает и кран закрывается, происходит обратное переключение и клапан снова перенаправляет теплоноситель в отопительный контур.

Особенности

Итак, в газопроводах в последнее время применяют специальные шаровые краны. Эти устройства предназначены для полного перекрытия или открытия газового потока. Особенность этих устройств заключается в запорном механизме, который выполнен в виде шара со сквозным отверстием. Причем, отверстие по диаметру совпадает с диаметром трубопровода (см.также статью “Где и как применяется кран высокого давления”).

Для перекрытия потока шар поворачивается так, чтобы отверстие располагалось перпендикулярно трубопроводу, т.е. его нужно повернуть на 90 градусов. Управление запорным механизмом осуществляется при помощи рычага. Герметичность же обеспечивают кольца, выполненные из мягких и прочных материалов.

Шаровой кран диаметром 3 – 4 дюйма

Отличия от водопроводной арматуры

Надо сказать, что внешнее отличие газового крана от водяного заключается в том, что рычаг имеет желтый цвет, а не красный.

Конструкционных же отличий значительно больше:

Обладают более прочным корпусом, который выполнен из особых сортов стали или латуни с повышенным содержанием меди.
Имеют более длинную соединительную резьбу.
Запорный механизм выполнен из особо прочного хромированного или никелированного материала.
Шток выполнен из прочного полимерного материала.
Данные краны способны выдерживать большее давление, чем водопроводные.
Уплотнительные кольца более прочные и обеспечивают лучшую герметичность.

Устройство шаровой запорной арматуры

В целом, все чем отличается кран для газа от водопроводной запорной арматуры – это повышенный уровень герметичности. Остальные моменты не так важны в бытовых газопроводах. Поэтому в принципе, любой кран, соответствующий классу герметичности «А», может применяться для газопровода.

Расположенный на кухне газовый вентиль

Особенности применения

Как правило, запорную арматуру для газовых трубопроводов устанавливают на кухне, т.е. там, где используется газовое оборудование. Причем, для каждого источника потребления устанавливается отдельный вентиль.

К примеру, в домах и квартирах, где установлены газовые плиты и колонки или котлы, устанавливаю отдельно газовые краны для плит и для других устройств. Кроме того, зачастую устанавливают один общий вентиль на входе, который позволяет полностью перекрыть подачу газа.

Надо сказать, что запорную арматуру применяют не только для перекрытия потока, но и для управления им, к примеру, газовый трехходовой кран позволяет перенаправлять поток из одного трубопровода в другой. Правда, в быту такие устройства не используются.

Фланцевый кран

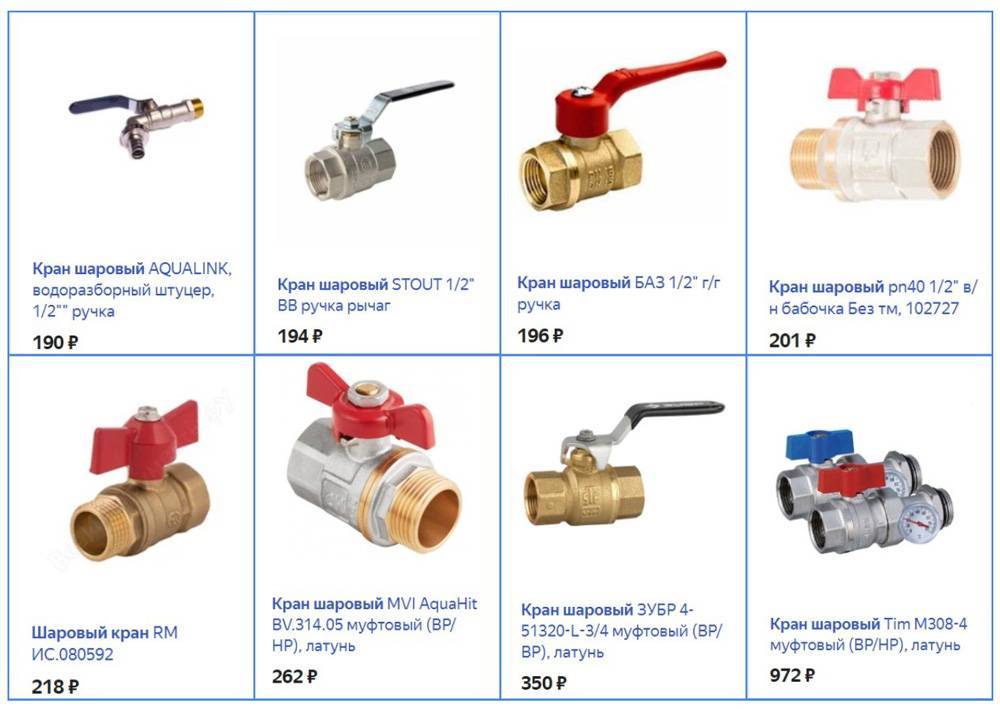

Разновидности шаровых муфтовых кранов

Как и любой механизм, подобная запорная арматура может быть различной. Одни из видов более распространены в быту, другие применяют реже, однако рассмотреть стоит все для получения читателем более подробной информации. Основными критериями, по которым делят шаровые муфтовые краны, можно назвать:

резьбовые разъёмы;
пропускная способность;
тип запорного механизма;
способ управления;
материал изготовления.

Очень неприятная ситуация, при которой без полного отключения магистрали не обойтисьФОТО: proektooo.ru

Резьбовые разъёмы и их типы

Резьбовые разъёмы используются для соединения крана с трубой и включения его в систему. Они могут быть трёх видов:

наружные – на муфтовый шаровой кран с обеих сторон наворачивается гайка, расположенная на трубе. Для уплотнения здесь используется паронитовая, резиновая или силиконовая прокладка;
внутренние – резьба расположена в теле крана. При этом он наворачивается на наружную резьбу трубы, а уплотнение производится при помощи льна или ленты ФУМ;
комбинированные – здесь имеется оба предыдущих варианта, расположенные по разным сторонам.

Шаровой кран с наружной резьбой под гайкуФОТО: fantasticbook.ru

Пропускная способность запорной арматуры

По этому параметру шаровые краны можно также разделить на три категории – полнопроходные, непроходные и редуцированные.

Полнопроходной механизм обеспечивает поток среды практически без потерь давления. Диаметр отверстия в шаре здесь может быть чуть меньше размера трубы (от 1 до 10 %). Применяются в системах, где нет необходимости снижения давления потока.
Непроходные краны имеют входное отверстие на 30-60 % больше, чем выходное, что значительно снижает давление потока.
Редуцированные, или стандартнопроходные изделия позволяют незначительно снизить давление выходного потока, в пределах 10-30 %.

Полнопроходной кран с насадкой, превращающей его в редуцированныйФОТО: termoros-spb.ru

Запорный механизм и его разновидности

Этот параметр не особо важен для домашнего мастера, однако не рассмотреть его, хотя бы поверхностно, тоже нельзя. Здесь выделяют 2 типа.

Плавающий шар – конструкция применима лишь в системах низкого давления и может иметь довольно большой диаметр, вплоть до 200 мм.
Шар на опорах – именно этот механизм используется в кранах бытового назначения, как в системах водоснабжения, так и для перекрывания газовых магистралей в частных домах и квартирах.

Проблема подобных кранов в ломкости тонких стенок – его нельзя перетягиватьФОТО: termoros-spb.ru

Разделение арматуры по типу управления

Для бытового использования чаще всего применяется вентильный кран, позволяющий плавно регулировать скорость потока. Помимо него стоит отметить консольные механизмы, которые способны лишь к грубой регулировке, и краны с электронной регулировкой, применяемые для автоматического управления.

Материалы изготовления запорной арматуры

Для изготовления каждой детали шаровых водопроводных и газовых муфтовых кранов используются различные материалы, а именно

корпуса изготавливают из чугуна, латуни, бронзы или полипропилена;
для шарового элемента используют латунь, хром и сталь;
уплотнитель может быть тефлоновым или фторопластовым;
вентили – полипропиленовые, стальные, латунные.

Применение того или иного материала обуславливается особенностями использования. Наиболее распространённый материал (латунь), обладает высокими антикоррозийными и прочностными характеристиками, сталь значительно крепче, но подвержена коррозии. Что касается полипропилена то, несмотря на его малую прочность, ему не может навредить влажность, а стоимость его очень мала.

Многие считают такие краны стальными, но это лишь покрытие латуниФОТО: engineers.com.ua

Из чего сделаны шаровые краны

Корпуса шаровых кранов изготавливают из чугуна, углеродистой или нержавеющей стали (поковок, проката и литья), а кранов с небольшим номинальным диаметром ─ еще и из сплавов цветных металлов. Использование шаровых кранов с корпусом из нержавеющей стали актуально не только для управления агрессивными рабочими средами, но и средами, требующими соблюдения высоких стандартов чистоты, например, в пищевой промышленности, а также в функционирующей при очень низких температурах криогенной технике.

Запирающий (регулирующий) элемент шарового крана ─ шар─ изготавливают из стали, латуни, керамики

Для шара очень важно качество обработки поверхности ─ чем оно выше, тем ниже трение и износ седел. Шары из нержавеющей стали отличаются высокой устойчивостью к коррозии

Стремление получить еще более стойкие к износу и коррозии шаровые краны привело к появлению шаров из керамических материалов.

Перечень материалов, из которых изготавливают седла шаровых кранов, включает резину, фторопласт, нейлон, полиэстер, бронзу и другие материалы. Их выбор зависит от условий работы шарового крана и свойств рабочей среды. В кранах, используемых при высоких температурах, на абразивных средах и в условиях пожароопасности устанавливают твердые металлические уплотнения. Их также применяют при больших перепадах давления и высокой скорости рабочей среды. Кроме того, повышенным температурам эффективно противостоят терморасширенный графит и полиамид.

Износостойкостью и способностью обеспечить высокую герметичность отличаются уплотнения из фторопласта, в т. ч. фторопласта с наполнителями из стекла, графита, металлического порошка.

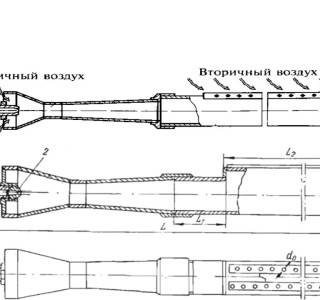

Инжекционные горелки низкого давления.

1) Регулятор подачи первичного воздуха. 2)Сопло. 3)Вторичный воздух.

Инжекционные горелки В инжекционных горелках воздух для горения прежде всего засасывается (инжектируется) за счёт энергии струи газа и их взаимное смешение происходит внутри корпуса горелки . К тому же в инжекционных горелках подсасывание необходимого количества горючего газа, давление которого близко к атмосферному, осуществляется энергией струи воздуха. К примеру в горелках полного смешения (с газом перемешивается весь необходимый для горения воздух), работающих на газе среднего давления, образуется короткий факел пламени, а горение завершается в минимальном топочном объёме. В инжекционные газовые горелки частичного смешения поступает только часть (40-60%) требующегося для горения воздуха (т. е. первичный воздух), который и смешивается с газом. Остальное количество воздуха (т. е. вторичный воздух) поступает к факелу пламени как правило из атмосферы за счёт инжектирующего действия газо-воздушных струй и разрежения в топках.

В отличие от инжекционных газовых горелок среднего давления, в горелках низкого давления образуется однородная газо-воздушная смесь, то есть с содержанием газа больше верхнего предела воспламенения, эти газовые горелки устойчивы в работе и имеют широкий диапазон тепловой нагрузки.

Вид газа	Номинальное давление даПа	Допустимое колебание давления даПа
природный	130-200	60-180; 100-280
СУГ	300	200-360

Для перевода на другой вид газа, необходимо в первую очередь заменить сопла горелок.

Давайте в этой статье прежде всего разберем “Автоматику безопасности”.

Классификация по месту установки

По принципу установки котлы, обслуживающие два коммуникационных контура, бывают напольными, настенными и парапетными. У каждого из вариантов есть свои особые характеристики.

Ориентируясь на них, клиент может выбрать наиболее подходящий для себя способ монтажа, при котором оборудование будет располагаться удобно, не «съест» полезную площадь и не доставит проблем в процессе эксплуатации.

Котлы напольного типа

Напольные агрегаты представляют собой устройства высокой мощности, способные обогреть и обеспечить горячей водой не только стандартную квартиру или жилой дом, но и крупногабаритное производственное помещение, общественное здание или сооружение.

Если двухконтурный котел планируется использовать не только для обогрева и поставок бытовой горячей воды, но и для подпитки теплых водяных полов, базовый агрегат оснащается дополнительным контуром

Из-за больших размеров и солидного веса (до 100 кг у некоторых моделей) напольные газовые котлы не ставят в кухне, а размещают в отдельном помещении непосредственно на фундаменте или на полу.

Особенности настенного оборудования

Навесной прибор – это прогрессивный вид бытового греющего оборудования. Благодаря компактности размеров установка газовой колонки может производится на кухне или в других малогабаритных помещениях. Сочетается с интерьерным решением любого типа и органично вписывается в общий дизайн.

Двухконтурный навесной котел можно расположить не только на кухне, но и в кладовке. Он займет минимум места и не будет мешать ни мебели, ни другой бытовой технике

Несмотря на небольшие размеры, настенный котел обладает таким же функционалом, как и напольное устройство, но имеет меньшую мощность. Состоит из горелки, расширительного бачка, насоса для принудительного движения теплоносителя, манометра и автоматических датчиков, дающих возможность использовать топливный ресурс с максимальной эффективностью.

Все коммуникационные элементы «прячутся» под красивым, современным корпусом и не портят внешнего вида изделия.

Поступление газа на горелку контролирует встроенная система безопасности. В случае неожиданного прекращения подачи ресурса происходит полное прекращение функционирования агрегата. Когда топливо снова начинает поступать, автоматика самостоятельно активирует оборудование и котел продолжает работу в стандартном режиме

Автоматический узел управления позволяет задавать прибору любые, максимально подходящие для пользователя параметры работы. Есть возможность установить собственный температурный режим для разного времени суток, таким способом обеспечив экономичный расход топливного ресурса.

Нюансы парапетных устройств

Парапетный котел представляет собой нечто среднее между напольным и настенным агрегатом. Имеет закрытую камеру сгорания и не создает вредных выбросов. Не требует обустройства дополнительного дымохода. Отвод продуктов сгорания осуществляется через коаксиальный дымоход, проложенный в наружной стене.

Котел парапетного типа – это оптимальный вариант греющего оборудования для малогабаритных помещений со слабой вентиляционной системой. Прибор сконструирован так, что в процессе эксплуатации не выделяет продуктов горения в атмосферу комнаты, в которой установлен

Устройство в основном используют для обеспечения горячей водой и полноценным отоплением небольших домов и квартир в многоэтажках, где нет возможности смонтировать классический вертикальный дымоход. Базовая мощность колеблется в промежутке от 7 до 15 кВт, но, несмотря на такие невысокие показатели, агрегат успешно справляется с поставленными задачами.

Главное достоинств парапетного оборудования – возможность подключить отопительные и водоподающие коммуникации к центральной газовой системе и трубопроводам с любой удобной для пользователя стороны.
