Как разместить и спрятать газовый котел на кухне

Варианты размещения котла

Если купленная квартира находится в доме старого жилого фонда, то газовый котел на кухне, конечно же, установлен в каком-то определенном месте. Перенести, как правило, его можно, но данный процесс связан с большими трудностями и длительностью. Именно поэтому проще оставить устройство там, где он есть и просто лаконично внедрить его в интерьер кухни.

В случае если газовый котел еще не установлен в частном доме, то можно подобрать желаемое место для его монтажа. Этот вариант проще, так как можно отталкиваться от своих пожеланий.

В зависимости от желания владельца и разновидности дизайна интерьера кухни можно подобрать один из двух вариантов расположения газового котла на кухне.

Закрытый

При данном способе можно замаскировать котел в шкаф, который входит в комплект кухонного гарнитура. Но в таком случае потребуется обеспечить необходимый приток воздуха к котлу путем создания необходимой вентиляции в мебельном предмете

Также важно соблюсти правила пожарной безопасности и исключить возможность возгорания. Чтобы этого избежать, внутреннюю сторону шкафа оформляют фольгой или аналогичным материалом

Обычно уже на этапе заказа и покупки мебельного гарнитура для кухни ставят вопрос о необходимости отдельного шкафчика для газовой колонки. Производители мебели часто сталкиваются с такими индивидуальными запросами и по необходимым габаритам выполнят короб, который по своему внешнему виду не будет отличаться от кухонного гарнитура. Таким образом, получается единое оформление, которое не нарушается внешним видом конструкции котла.

Если хозяин не планирует убирать газовый котел в шкаф, то можно его задекорировать при помощи шторок. Такой прием будет актуален для деревенских стилей, к примеру, кантри или прованс, которые подразумевают большое количество текстиля на кухне.

Открытый

В случае наличия желания выделить газовый котел на кухне в качестве декоративного элемента, его не помещают в закрытое пространство, а действуют по одному из следующих вариантов:

Оформление в технике декупаж подразумевает оклеивание конструкции выбранными и соответствующими по стилю наклейками и покрытие его лаком для защиты оформления. В качестве варианта для оформления котла, расположенного на полу, интересной идеей становится имитация камина. Вообще, декупаж позволяет любой элемент в интерьере выделить так, что он из недостатка превратится в достоинство и будет радовать хозяев своей уникальной красотой и вхождением в общую концепцию стиля.

Роспись газового котла. Тем, кто обладает навыками рисования, и делает это хорошо может понравиться идея изображения на поверхности устройства стилистических рисунков, которые станут достойным дополнением колонки.

Оформление газового котла с помощью резной или кованой решетки. Такой вариант прекрасно впишется в различные стили, в зависимости от выбранного декора изделия. Решетка поможет не только скрыть нежелательный внешний вид техники, но и станет дополнительной защитой от использования газового котла детьми. Этот предмет интерьера будет восприниматься как изюминка дизайна, а не как попытка что-то спрятать.

Расположение газовой колонки в нише кухонного гарнитура. В таком случае потребуется приобрести комплект кухонной мебели с отдельным местом для газового котла. Он ничем не закрывается, а просто помещается в нишу и становится частью единой конструкции.

Маскировка котла под цвет стен. Можно даже не выделять газовый котел, а просто сравнять его с цветом стен. Так устройство будет практически незаметно, во всяком случае, с первого взгляда.

Исключение оформления. В современных индустриальных стилях, к примеру, в лофт, газовая колонка, которая никоим образом не задекорирована, будет смотреться актуально. Она, наоборот, подчеркнет направленность интерьера. Так, в футуристическом стиле газовый котел с переплетенными под всевозможными углами коммуникациями будет выглядеть правильно и создаст иллюзию экспоната из музея современного искусства.

Современные модели газовых колонок могут быть по оформлению самыми разнообразными, поэтому подобрать ту, что вписывается в концепцию кухни, будет несложно. Так, в ассортименте удачно уживаются модели ультрасовременной конструкции и те, что отвечают законам ретро. К примеру, начищенный до блеска чугунный котел внутри имеет полноценную техническую «начинку», но выглядит как устройство из позапрошлого века.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

1. Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
2. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
3. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
4. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

• Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
• Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
• Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
• Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

• Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
• Пространство под котлом должно быть свободным.
• На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
• В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

• Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
• В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
• Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

• Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
• Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
• Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Монтаж настенного котла

Настенные агрегаты небольшой мощности допускается размещать вне специально оборудованной котельной, при этом их запрещено монтировать в жилых помещениях и санузлах.

Удобно смонтировать компактный отопительный агрегат на кухне, если она отвечает всем требованиям

В этом помещении уже есть водопровод, канализация, электропроводка, имеется или будет подведен газопровод. При этом следует обратить внимание на следующие требования по установке настенного газового котла:

• пространство под котельным агрегатом должно оставаться свободным;
• деревянную или каркасную стену дома требуется защитить экраном из негорючего материала;
• расстояние от задней стенки котла до несгораемой стены — от 2 см, от защитного экрана — от 3 см;
• расстояние от боковых стен — 10 см для негорючих, 25 см для незащищенных трудногорючих и горючих.

Монтаж настенного двухконтурного газового прибора

Штатные крепления монтируют на стену, на них навешивается котельный агрегат. Дымовой патрубок соединяют с заранее смонтированным дымоходом. Подключают электропитание для автоматики (розетка должна быть заземлена). Подсоединяют трубы отопительного контура. Подключение газа и пусконаладку выполняют специалисты соответствующей службы.

Вписываем газовый котел в интерьер кухни

Фото газового котла, встроенного в кухонный шкаф

Если Вы задаетесь вопросом, как спрятать газовый котел на кухне, можем предложить Вам следующий вариант. Чтобы котла совсем не было видно нужно просто встроить его в специальный шкаф.

Инструкция по созданию декоративного шкафа декорирующего котел:

1. Снимаем размеры агрегата и рисуем эскиз будущей конструкции. Габариты шкафа должны быть на 5-10 см больше самого газового котла на кухне.
2. Для его производства можно обратиться в фирму, которая делает кухонный гарнитур.
3. Если же Вы готовы сделать его самостоятельно, можно заказать только дверцы, в цвет к остальной кухне. Лучше всего, чтобы они были ажурными. Тогда это будет не только украшение в интерьер кухни с газовым котлом. Такие дверцы дадут возможность для дополнительной вентиляции.
4. Подготовленный эскиз шкафа можно нанести прямо на пол и стены. Направляющие проводятся параллельно плоскостям котла. По этим линиям нужно будет закрепить профиль.
5. Для того чтобы собрать основание ящика Вам понадобятся листы профиля, шуруповерт и саморезы.
6. Трубы от котла можно спрятать под металлический каркас.
7. Установленный каркас зашивается гипсокартоном и навешиваются передние дверцы. Поверхности грунтуются и после высыхания окрашиваются в нужный цвет.

Дизайн кухни с угловым расположением котла

Учитывая, что кухонные гарнитуры преимущественно изготовляются под заказ, специальный шкафчик под колонку вряд ли станет проблемой.

Как скрыть газовый котел на кухне, установленный в углу. Это очень просто. Его можно представить как угловой шкафчик. Для этого достаточно просто прикрыть его дверцей.

Другой способ вписать котел – подобрать кухонный гарнитур и бытовую технику в стиле и цветовой гамме газового агрегата. В этом случае фасад кухни можно сделать из цветного МДФ.

Фасад кухни из МДФ с встроенным котлом

Цена фасадов из МДФ с глянцевым покрытием вполне доступная. А насыщенный глубокий цвет придаст Вашей кухне яркости. Еще один плюс подобных поверхностей – это дополнительная защита от воздействия температур, влаги и механических повреждений.

Маскируем коммуникации

Помимо вопроса, как закрыть газовый котел на кухне, возникает еще вопрос, что делать с газовыми и водопроводными трубами, дымоходом, трубками и шлангами. Все они необходимы для установки и нормального функционирования агрегата.

Ни в коем случае нельзя заделывать трубы и шланги в стены! Они должны быть доступны в любое время. Но задекорировать их достаточно легко. Для этих целей можно использовать специальные короба или панели, которые в комплекте с оборудованием. С их помощью закрываются коммуникации, если возникает необходимость, они легко снимаются.

Закрытие коммуникаций газового котла стенной панелью

Готовые короба можно приобрести в специализированных магазинах или сделать самостоятельно из гипсокартона или фанеры. Готовую, закрепленную к стене конструкцию можно покрасить в цвет мебели или котла.

Если Ваша кухня оформлена в стиле модерн или хай-тек можно оставить котел открытым. Главное, чтобы цвет обшивки подходил к кухонной мебели.

Следующие видео познакомит Вас с устройством газового котла:

Преимущество

Используя такой метод, затраты на проведение ремонта в стиле Лофт станет экономичным. Не приобретая дорогие отделочные материалы, используют то, что имеют в наличие, правильно корректируя отдельные части строения.

Производя реконструкцию прежде эксплуатируемого здания, все кирпичные стены оставляют в первозданном виде. Их покрывают лаком или водоэмульсионной краской, желая придать им светлый оттенок. Натуральный камень, кирпич или старую побелку дополняют современным или старинным интерьером в стиле Минимализма. На фоне таких стен смотрятся ультрамодные отдельные элементы.

В кухне должны быть только необходимые для обихода предметы, имеющие прямое функциональное назначение. Ее современный вариант дополняется газовым котлом для нагрева воды. Делая дизайнерский проект, реконструируемое пространство оставляется просторным. Его насыщают функциональной обстановкой. Если трубы для отопления и горячей воды не подведены к дому на общих основаниях, в нем монтируют специальное оборудование, компенсирующее этот пробел.

Это интересно: Как рассчитать мощность газового котла отопления: формулы и пример расчета

Виды газовых котлов

Классификация следующая:

1. По назначению: только для отопления (одноконтурные) и для отопления с подогревом воды в бойлерах (двухконтурные).
2. По производимой мощности: маломощные — с одноступенчатой регулировкой мощности,
3. средней производительности — с двухступенчатой регулировкой мощности,
4. высокопроизводительные — с модулированным регулированием мощности.

По типу тяги: на вентиляционные (закрытого типа) и с естественной тягой (атмосферные, открытого типа). По типу установки:

1. настенные, с теплообменниками, выполненными из меди,

напольные – с теплообменником, изготовленным из чугуна или стали.

Преимущества

их использования заключаются в следующем:

• Они экологичны;
• Компактны и бесшумны в работе;
• Просты в эксплуатации;
• Их можно установить в жилом помещении.

Но они обладают существенным недостатком – взрывоопасны.

Какие условия ставятся к вентиляции

Требования к вентиляции комнат, в которых находится газовая колонка, или кухни, в которой часто включена газовая плита, похожи между собой.

Условная схема подключения к дымоходу

к одному дымоходу можно подключить не больше двух газовых колонок независимо от их дальности размещения; вытяжка для газового котла обязательно должна быть герметично зафиксирована: даже небольшая утечка газа может нанести урон жизни жильцов; все комплектующие системы должны быть термоизолированы, чтобы избежать риска возгорания; места, в которых соединяются дымоходы, следует обработать герметичным средством, устойчивым к высокому температурному режиму; важно, чтобы химические вещества выходили в дымоход на дистанции от 50 см для каждого уровня

Следует обратить внимание, что для обустройства вентиляции комнаты с газовым котлом с открытой камерой сгорания, имеются свои особенности:

• в комнату с оборудованием следует установить вентиляционный дымоход, задачей которого является вывод угарного газа из помещения;
• монтируется вентиляция по приточному типу, чтобы обеспечивать доступ свежего О2 в котельную.

Обустройство двухконтурного котла также требует наличие вентиляционной системы

Такие меры предосторожности позволят защитить газовый агрегат от возможных неполадок

Преимущества и недостатки использования котлов газового типа

Высокая популярность газового отопительного оборудования, которое, при соблюдении определенных требований к помещениям, может быть установлено и на кухне, объясняется целым рядом причин. К ним относятся:

• длительный срок эксплуатации;
• высокая надежность котлов данного типа;
• возможность использования для обогрева помещений, характеризующихся значительной площадью;
• достаточно высокий КПД;
• возможность выбора модели из достаточно большого ассортимента в определенном конструктивном исполнении и с требуемым набором опций;
• простота эксплуатации, управления и технического обслуживания;
• доступность и невысокая цена используемого энергоносителя – газа;
• достаточно невысокая стоимость оборудования.

Современная компактная модель газового настенного котла в интерьере кухни

Автоматика многих моделей газовых котлов обеспечивает самостоятельную работу приборов круглый год и защищает оборудование в случае экстремальных ситуаций

Между тем, есть у газового оборудования и недостатки, к которым следует отнести следующие параметры.

• Работать такое оборудование может только при условии, что в подключенном к нему трубопроводе есть газ.
• Устанавливать подобную технику в частном доме или на даче можно лишь в том случае, если на это получено соответствующее разрешение.
• Если давление газа в трубопроводе падает, то это приводит не только к снижению КПД котла, но и к образованию значительного количества копоти при его работе.
• Достаточно высокая сложность монтажа как самого котла, так и дымохода и вентиляционной системы.

Установкой и обслуживанием газовых котлов должны заниматься компетентные специалисты

Помещение для котельной

Газовое оборудование подключают непосредственно в помещении котельной. Относительно дома топочные могут располагаться:

• внутри — встроенные;
• рядом на отдельном фундаменте — пристроенные;
• на некотором расстоянии — отдельностоящие.

В соответствии с местом расположения к помещениям предъявляют определенные требования, направленные на обеспечение безопасности при эксплуатации.

Встроенные

Внутри дома согласно СНиП разрешено устанавливать газовое оборудование мощностью до 350 кВт. Котлы до 60 кВт можно размещать в любой комнате. Как правило, это кухня или помещение бытового назначения. Более мощные теплогенераторы располагают на первых или цокольных этажах, в подвале.

Потолок в помещении не должен располагаться ниже 2,5 метров. Вентиляцию рассчитывают на трехкратную замену воздуха в течение часа, то есть сечение вентканалов должно обеспечивать скорость естественной циркуляции количества воздуха, равного тройному объему комнаты.

Размер оконного проема за вычетом переплетов должен соответствовать требованию по безопасности при взрыве. В соответствии с ним площадь легкосбрасываемых конструкций, в данном случае это остекление, рассчитывают из условия 0,03 м² на 1 кубометр помещения.

При мощности теплового агрегата свыше 150 кВт помещение оборудуют отдельным выходом. Независимо от характеристик котла оставляют проход по фронту не менее 1 м.

Пристроенные помещения

Пристроенную котельную с тепловыми агрегатами мощностью до 350 кВт размещают вдоль глухой стены дома. От ближайшей дверного или оконного проема отступают не менее 1 метра. Конструкции топочной не должна жестко примыкать к фундаменту, стенам и крыше жилого дома.

Материал для стен котельной выбирают с учетом минимального предела огнестойкости — 0,75 ч. Конструкции не должны гореть или поддерживать горение.

Высота котельной внутри — не менее 2,5 м. Оборудование размещают так, чтобы было удобно его обслуживать. Размер свободной площадки перед котлом — 1х1 метр.

Пристроенные помещения оборудуются отдельным выходом наружу. Дверь должна открываться на улицу.

Обязательно естественное освещение. Площадь остекления — не менее 0,03 м³ на 1 м³. Вытяжка должна поддерживать часовой трехкратный воздухообмен.

Дверь, ведущую в жилой дом, выполняют из несгораемых материалов. Она должна соответствовать третьему типу пожарной безопасности.

Установка газового котла в кухне

При установке на кухне газовой плиты, водонагревателя и котла мощностью до 60 кВт, к помещению предъявляются требования:

При установке газоиспользующего оборудования руководствуются паспортом предприятия-изготовителя. Стены должны быть из несгораемых материалов, а расстояние до агрегата — не менее 20 мм.

Допускается устанавливать котлы возле стен из сгораемых материалов при условии, что поверхность защищена асбестовым листом толщиной 3 мм и кровельной сталью или штукатуркой. В этом случает от ограждающих конструкций отступают не менее 30 мм. Изоляцию выводят за габариты оборудования по высоте и ширине на 10 и 70 см.

Полы под котлом также защищают от возгорания. На них укладывают листы асбеста и металла таким образом, чтобы их границы превышали габариты корпуса и выступали на 10 см со всех сторон.

Можно ли газовый котел спрятать в шкаф: способы декора

Многие владельцы, как частных коттеджей, так и квартир в многоэтажных домах, принимают решение отключиться от теплоцентрали и установить автономное отопление. Как правило, газовый котел устанавливается на кухне. Обыкновенный белый агрегат может нарушать интерьер помещения, поэтому они задумываются о том, как вписать котел в имеющийся дизайн.

Дизайн части помещения, где ставиться котел, нужно продумать до установки нагревательного прибора.

Как спрятать котел:

• Самодельный короб из ДСП для котла. В идеале передняя панель короба должна максимально совпадать с фасадом кухонного гарнитура.
• Ниша из профиля и гипсокартона. Передняя часть конструкции также закрывается дверкой под общий стиль кухни.
• Отделка котла пленкой или специальной краской.

При установке новой мебели нужно заранее обговорить размеры и месторасположение шкафа под котел. Также учитывается разводка коммуникаций, которые при желании можно спрятать.

Напольный АГВ можно монтировать в углу кухни согласно правилам установки. Разрешается также скрыть напольный котел в шкафчике-пенале, при этом соблюдать нормативы и правила безопасности.

Нормы и правила установки настенного котла на газе

Поскольку любые мелочи при проведении монтажа отопительной системы могут обернуться тяжелыми последствиями, законодательно прописывает строгие правила установки газового оборудования. Они касаются расположения котла внутри помещения, отделки стен и установки самой системы отопления.

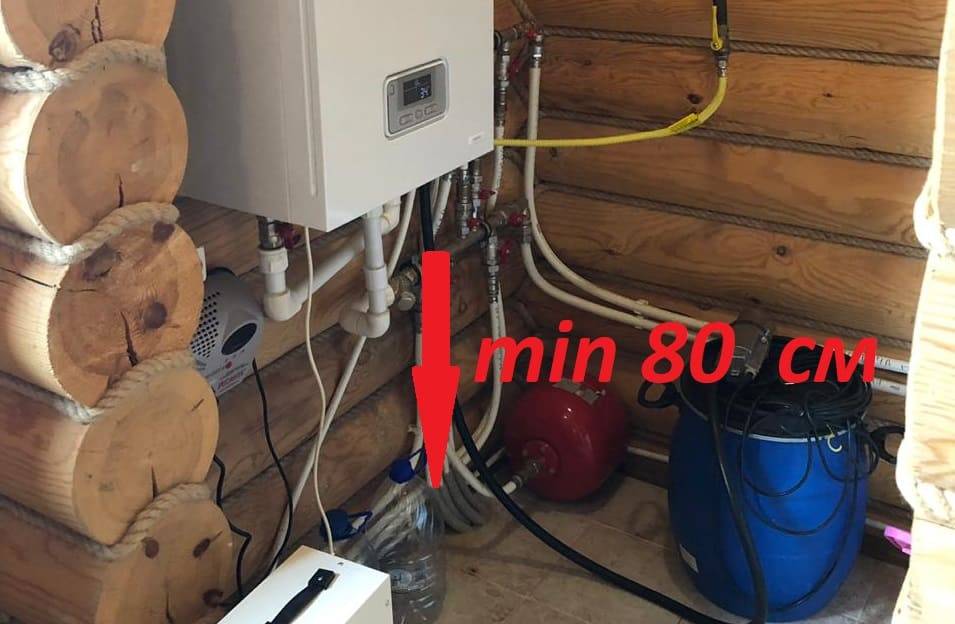

На какой высоте вешать газовый котел на стену

Существует и указания к тому, на какой высоте вешать газовый котёл на стену. Наименьшая высота установки котла – от 80 см от пола. Оптимальная же высота конструкции 1 – 1,2 м над поверхностью пола.

Пожарная безопасность при монтаже навесного котла

Монтаж настенного газового котла в деревянном доме требует соблюдения строгих правил противопожарной безопасности:

• Закрытые теплогенераторы могут быть установлены в любой нежилой комнате дома.
• Для установки котла на чердаке необходима хорошая теплоизоляция.
• Котельная должна быть огорожена огнеупорными перегородками.
• Двери должны открываться наружу.
• Желательно оснастить помещение пожарной сигнализацией.

Как и чем отделать стены за газовым котлом

Все поверхности, включая пол, потолок и стены должны быть облицованы негорючими материалами. Это могут быть асбестовые плиты, закрытые нержавеющей или оцинкованной сталью. Эти же правила действуют и для напольных теплогенераторов.

В деревянном доме стена должна быть закрыта базальтовым уплотнителем, толщина которого должна быть не менее 50 мм. Снаружи такой утеплитель закрывается стальными листами.

Где ставить

Установить настенный газовый котел разрешается в нежилых комнатах дома или отдельной котельной. Обычно для этого выбирают коридор или кухню. В подвале можно ставить только теплогенератор с закрытой камерой сгорания.

Требования к кухням на которых устанавливается котёл, работающий на газе

Если котёл устанавливается на кухне, то обязательным условием является наличие на неё большого окна, выходящего на улицу, а также системы вентиляции.

Площадь помещения обязательно должна превышать 7,5 кв.м. кухня не должна использоваться в качестве жилой комнаты. Обязательно наличие двери.

Котёл может быть вмонтирован в специальный короб, который будет замаскирован под один из шкафчиков. Но этот вариант возможен не во всех случаях. Другой вариант установки – украсить котёл декоративной панелью из негорючих материалов.

Как пристраивать котельные

Пристроенные котельные, как правило, находятся в изолированном помещении в отдельной пристройке к дому или даже отдельно стоящие. Такой вариант расположения газового оборудования является наиболее безопасным. Кроме того, в отдельной пристройке разрешается устанавливать котёл любой мощности, в то время как внутри жилого дома мощность газового оборудования строго ограничена.

Отдельная котельная соединяется с жилыми помещениями с помощью инженерных коммуникаций. К ним проводится теплотрасса, газо- и водопровод, электричество.
