Генератор водорода для системы отопления: собираем действующую установку своими руками

Устройство и принцип работы генератора водорода

Заводской генератор водорода представляет собой внушительный агрегат

Использовать водород в качестве топлива для обогрева загородного дома выгодно не только по причине высокой теплотворной способности, но и потому, что в процессе его сжигания не выделяется вредных веществ. Как все помнят из школьного курса химии, при окислении двух атомов водорода (химическая формула H2 – Hidrogenium) одним атомом кислорода, образуется молекула воды. При этом выделяется в три раза больше тепла, чем при сгорании природного газа. Можно сказать, что равных водороду среди других источников энергии нет, поскольку его запасы на Земле неисчерпаемы — мировой океан на 2/3 состоит из химического элемента H2, да и во всей Вселенной этот газ наряду с гелием является главным «строительным материалом». Вот только одна проблема — для получения чистого H2 надо расщепить воду на составляющие части, а сделать это непросто. Учёные долгие годы искали способ извлечения водорода и остановились на электролизе.

Схема работы лабораторного электролизёра

Этот способ получения летучего газа заключается в том, что в воду на небольшом расстоянии друг от друга помещаются две металлические пластины, подключённые к источнику высокого напряжения. При подаче питания высокий электрический потенциал буквально разрывает молекулу воды на составляющие, высвобождая два атома водорода (HH) и один — кислорода (O). Выделяющийся газ назвали в честь физика Ю. Брауна. Его формула — HHO, а теплотворная способность — 121 МДж/кг. Газ Брауна горит открытым пламенем и не образует никаких вредных веществ. Главное достоинство этого вещества в том, что для его использования подойдёт обычный котёл, работающий на пропане или метане

Заметим только, что водород в соединении с кислородом образует гремучую смесь, поэтому потребуются дополнительные меры предосторожности

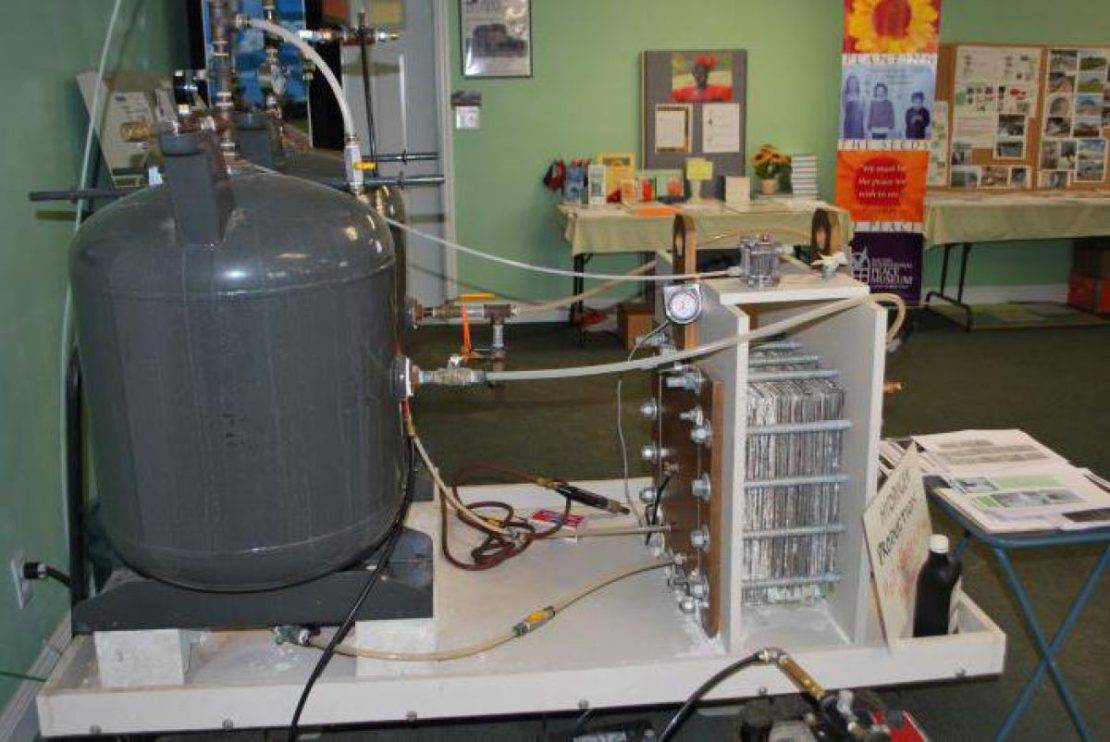

Схема установки для получения газа Брауна

Генератор, предназначенный для получения газа Брауна в больших количествах, содержит несколько ячеек, каждая из которых вмещает в себя множество пар пластин-электродов. Они установлены в герметичной ёмкости, которая оборудована выходным патрубком для газа, клеммами для подключения питания и горловиной для заливки воды. Кроме того, установка оборудуется защитным клапаном и водяным затвором. Благодаря им устраняется возможность распространения обратного пламени. Водород горит только на выходе из горелки, а не воспламеняется во все стороны. Многократное увеличение полезной площади установки позволяет извлекать горючее вещество в количествах, достаточных для различных целей, включая обогрев жилых помещений. Вот только делать это, используя традиционный электролизёр, будет нерентабельно. Проще говоря, если потраченное на добычу водорода электричество напрямую использовать для отопления дома, то это будет намного выгоднее, чем топить котёл водородом.

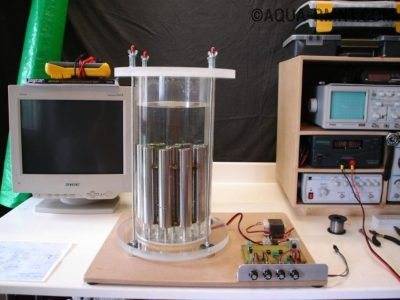

Водородная топливная ячейка Стенли Мейера

Выход из сложившейся ситуации нашёл американский учёный Стенли Мейер. Его установка использовала не мощный электрический потенциал, а токи определённой частоты. Изобретение великого физика состояло в том, что молекула воды раскачивалась в такт изменяющимся электрическим импульсам и входила в резонанс, который достигал силы, достаточной для её расщепления на составляющие атомы. Для такого воздействия требовались в десятки раз меньшие токи, чем при работе привычной электролизной машины.

Эксплуатация

После сборки можно начинать испытания прибора. Для этого на конце трубки устанавливают горелку из медицинской иглы и начинают заливать воду. В воду нужно добавить KOH или NaOH. Вода должна быть дистиллированная или талая на крайний случай. Для работы устройства достаточно 10% концентрации щелочного раствора. При заливке воды не должно быть никаких подтеков. Лучше всего перед заливкой продуть конструкцию воздухом, давлением до 1атм. Если водородный генератор выдерживает это давление, то можно заливать воду, если нет, нужно устранить протечки.

После этого к электродам по схеме подсоединяют ЛАТР с диодным мостом. В цепь устанавливают амперметр и вольтметр для контроля работы. Начинают с минимального напряжения и потом постоянно увеличивают, наблюдая за газовыделением.

Предварительно работы лучше проводить на открытом воздухе вне дома

Поскольку установка взрывоопасна, все работы следует проводить с особой осторожностью

При испытаниях наблюдают за работой прибора. Если имеет место маленькое пламя горелки, то может быть или низкое газовыделение в генераторе, или где-то происходит утечка газа. Если раствор помутнел, грязный, его нужно заменить. Также необходимо следить, чтобы прибор не перегревался, а вода не закипела. Для этого регулируют напряжение на источнике тока. И еще одно – пластины при нагревании немного деформируются и могут прилипать одна к одной. Чтобы это исключить, нужно сделать прокладки из резины. Могут также наблюдаться плевки водой – для устранения этого нужно уменьшить уровень воды.

Возможно ли самостоятельное создание водородного генератора?

Лучше не рисковать, т. к. подобный процесс связан не только с необходимостью знания тонкостей техники и химии, но также требует должного соблюдения правил безопасности. Зато монтаж оборудования своими руками возможен. Для этого достаточно соблюдать инструкцию и не допускать самодеятельности.

Обогрев любого дома должен обеспечивать не только комфортное проживание человека, но и экологическую чистоту окружающей среды. Это достигается за счет того, что после сгорания водорода не образуется никаких вредных соединений.

https://youtube.com/watch?v=Hh_a-v081rk

В западных странах отопление с помощью водородных генераторов получило широкое признание и экономическое обоснование. Если подобный метод приживется и в России – это значительно повысит эффективность обогрева с минимальными затратами на ресурсы.

Генератор промышленного изготовления

На уровне товарного производства производственные технологии водородных генераторов домашнего применения поэтапно осваиваются и развиваются. В основном, выпускаются энергетические станции бытового использования, мощность которых не будет больше 1 кВт.

Такой аппарат рассчитывается на производство водородного топлива в режиме непрерывного функционирования не больше чем на протяжении 8 часов. Основное их назначение – энергоснабжение систем отопления.

Также разрабатываются и производятся установки под эксплуатацию в составе кондоминиумов. Это уже намного мощнее конструкции (5-7 кВт), назначение которых не только энергетика систем отопления, но еще выработка электричества. Такой комбинированный вариант быстро становится популярной в государствах запада и в стране восходящего солнца.

Комбинированные водородные резервные электростанции отличаются как системы с большим коэффициентом полезного действия и маленьким выбросом углекислого газа.

Отечественная промышленность тоже начала этим заниматься многообещающим видом добычи топлива. В особенности, «Норильский никель» осваивает технологии производства водородных установок, также бытовых. Предполагается задействовать всевозможные типы топливных компонентов в процессе разработки и производства:

• протонно-обменные мембранные;
• ортофосфорно-кислотные;
• протонно-обменные метанольные;
• щелочные;
• твердотельные оксидные.

Между тем процесс электролиза считается обратимым. Сей факт говорит про то, что имеется возможность получать уже воду которая нагрелась без сжигания водорода.

Кажется, это на очереди идея, ухватившись за которую можно запускать новый виток страстей, которые связаны с бесплатной добычей топлива для котла для дома.

Устройство с двумя клапанами

Процесс изготовления 2-клапанной модели электролизера не отличается особой сложностью. Как и в предыдущем варианте, сборку следует начинать с подготовки основания. Выполняется оно из стальной листовой заготовки, которую нужно подрезать в соответствии с размерами контейнера.

К основанию прочно крепится плата (применяем винты М6), после чего можно устанавливать трубку для барботажа диаметром не менее 33 мм. Подобрав к устройству затвор, можно приступать к монтажу клапанов.

Пластиковый контейнер

Первый устанавливается на основании трубы, для чего в этом месте необходимо закрепить штуцер. Соединение уплотняется зажимным кольцом, после чего устанавливается еще одна пластина – она понадобится для фиксации затвора.

Второй клапан следует монтировать на трубе с отступом от края в 20 мм.

С появлением водяной системы отопления, воздушная система незаслуженно потеряла свою популярность, но сейчас снова набирает обороты. Воздушное отопление частного дома своими руками – рекомендации по проектированию и монтажу.

Все об изготовлении и использовании чудо-печи о солярке вы узнаете тут.

А в этой теме https://microklimat.pro/otopitelnoe-oborudovanie/otopitelnye-pribory/cchetchik-tepla-dlya-kvartiry.html разберем разновидности счетчиков тепла для квартиры. Классификация, конструктивные особенности, цены на приборы.

Особенности отопления водородом

Данный вид обогрева был разработан итальянскими инженерами. Результатом их работы стал прибор, которые не только не выделял вредные вещества в атмосферу, но и практически не создавал шума. И для изготовления котла не требовалась жаропрочная стали или чугун, поскольку температура внутри агрегата была невысокой.

Как уже было сказано выше, в результате таких химических реакций вредные вещества в атмосферу не выделяются, а потому не требуется и сложная система их отвода. Да и получение сырья в настоящее время не представляет собой такой серьезной проблемы, как раньше. Что же касается расходов, то, помимо самого топлива, это обычно еще и электроэнергия для бесперебойной работы водородного котла.

Плюсы и минусы водородного отопления дома

Подобные системы отопления в последнее время становятся все более и более популярными, благодаря таким достоинствам, как:

• Отсутствие вредных выбросов в атмосферу.
• В низкотемпературных системах нет огня, так как тепло является результатом химической реакции. При соединении кислорода и водорода получается вода и тепло, которое и передается теплообменнику. В результате чего теплоноситель не нагревается выше сорока градусов по Цельсию, что является идеальной температурой для системы «теплый пол».
• Экономичность – больше сэкономить вам позволит только использование газовых котлов, но такой вид отопления далеко не всегда доступен в сельской местности даже сейчас.
• Кроме того, это позволяет в перспективе снизить расход таких не возобновляемых ресурсов, как газ или нефть.

Но минусы у водородного отопления тоже есть:

1. Лучше всего использовать только низкотемпературные варианты таких приборов, поскольку топливо является взрывоопасным веществом.
2. Непросто пока найти высококвалифицированного специалиста для грамотной установки и обслуживания таких устройств.

Устройство и принцип работы водородной установки для отопления дома

В результате реакции водорода и кислорода получается воды и выделяется значительное количество теплоты. Для такого процесса, характеризующегося высоким КПД (более 80 процентов), требуются большие емкости. Кроме того, нужно постоянно подключение к источнику воды, роль которого обычно играет водопроводная система дома; электричество для электрохимической реакции электролиза, наличия и постоянного обновления специальных катализаторов.

Данный процесс должен сопровождаться контролем со стороны человека и соблюдением все требований безопасности. Хотя таковых и гораздо меньше, чем в случае с газовым отоплением. Обычно требуется лишь периодический визуальный контроль процесса.

Если вы хотите создать подобную систему своими руками, то вам для этого, как минимум, понадобиться:

1. водородный генератор;
2. горелка;
3. котел.

Первое устройство необходимо для электролиза – разложения воды на компоненты, с использованием электричества и катализаторов. При помощи горелки создается открытое пламя. Котел же используется как теплообменное устройство. Все эти составляющие можно приобрести в магазинах, и собрать систему самостоятельно.

Генератор водорода также можно собрать самостоятельно. Для этого потребуется источник питания, обеспечивающий силу тока от 30А, бак для расположения всех конструкций, стальные трубки, тара для дистиллированной воды. Внутрь герметичной конструкции устанавливают платины из нержавеющей стали – причем чем их больше, тем больше водорода установка будет вырабатывать (но и электроэнергии на это будет расходоваться больше).

Поступающая в емкость вода под действием электрического тока расщепляется на водород и кислород, первый и направляется в котел с горелкой. Добавим, что если использовать ШИМ-генератор (вместо сети 220В), то эффективность прибора увеличивается.

Не забывайте о том, что в системе применяется только дистиллированная вода с примесью гидроксида натрия (раствор для приготовления которого берется 1 столовая ложка вещества на 10 литров жидкости). Если дистиллят достать проблематично, то можно использовать воду из-под крана. Главное убедится, что в такой жидкости не растворены тяжелые металлы.

Как видите, если грамотно подойти к проектированию и выбору материалов, то изготовить водородный котел самостоятельно – вполне возможно.

Генератор промышленного изготовления

На уровне промышленного производства технологии изготовления водородных генераторов бытового назначения постепенно осваиваются и развиваются. Как правило, выпускаются энергетические станции домашнего применения, мощность которых не превышает 1 кВт.

Такой аппарат рассчитан на выработку водородного топлива в режиме постоянного функционирования не более чем в течение 8 часов. Главное их предназначение – энергоснабжение отопительных систем.

Также разрабатываются и производятся установки под эксплуатацию в составе кондоминиумов. Это уже более мощные конструкции (5-7 кВт), назначение которых не только энергетика отопительных систем, но также выработка электричества. Такой комбинированный вариант быстро набирает популярность в западных странах и в Японии.

Комбинированные водородные генераторы характеризуются как системы с высоким КПД и небольшим выбросом углекислого газа.

Пример реально действующей промышленно изготовленной станции мощностью до 5 кВт. Подобные установки в перспективе планируется делать под оснащение коттеджей и кондоминиумов

Российская промышленность тоже начала заниматься этим перспективным видом добычи топлива. В частности, «Норильский никель» осваивает технологии производства водородных установок, в том числе бытовых.

Планируется использовать самые разные типы топливных элементов в процессе разработки и производства:

• протонно-обменные мембранные;
• ортофосфорно-кислотные;
• протонно-обменные метанольные;
• щелочные;
• твердотельные оксидные.

Между тем процесс электролиза является обратимым. Этот факт говорит о том, что есть возможность получать уже нагретую воду без сжигания водорода.

Кажется, это очередная идея, ухватившись за которую можно запускать новый виток страстей, связанных с бесплатной добычей топлива для домашнего котла.

Достоинства и недостатки

Список преимуществ применения водорода для прогрева дома широк. Кроме того, что гелиосистема делает сеть энергонезависимой и автономной, есть еще плюсы:

1. Универсальность. Сеть несложно установить в доме любой площади.
2. Экологичность. В процессе получения тепла топливо не сжигается, нет вредных выбросов в атмосферу.
3. Удобство. Процедура сгорания не преобразует энергоноситель в шлак, не будет золы.
4. Прогрев не выше +40 С минимизирует опасность ожогов.
5. Стабильность температурного режима. Пока котел включен, теплоноситель постоянно прогревается, но не выше установленных параметров.
6. Минимальное потребление энергии позволяет запускать работу оборудования без необходимости отключения и опасности перегрузок – это особенно удобно в регионах с холодным климатом.

Вложения в обустройство сети окупятся через 3 года, более дешевых альтернатив нет. Газовое оборудование повышается в стоимости, как и сама цена энергоносителя, поэтому теперь даже централизованный газ нельзя считать недорогим типом топлива.

Минус у водородного котла один – сложности транспортировки топлива в режиме сниженных температур.

ДВС на водородном топливе

На протяжении нескольких десятилетий идут поиски возможности приспособить двигатели внутреннего сгорания для полной или гибридной работы на водородном топливе. В Великобритании ещё в 1841 году был запатентован двигатель, работающий на воздушно-водородной смеси. Концерн «Цеппелин» в начале ХХ века в качестве движущей установки своих знаменитых дирижаблей использовал двигатели внутреннего сгорания, работающие на водороде.

Развитию водородной энергетики способствовал и мировой энергетический кризис, разразившийся в 70 годах прошлого века. Однако с его окончанием водородные генераторы быстро были забыты. И это несмотря на массу преимуществ по сравнению с обычным топливом:

• идеальная воспламеняемость топливной смеси на основе воздуха и водорода, что даёт возможность лёгкого пуска двигателя при любой температуре окружающей среды;
• большое выделение тепла при сгорании газа;
• абсолютная экологическая безопасность – отработавшие газы превращаются в воду;
• выше в 4 раза скорость сгорания по сравнению с бензиновой смесью;
• способность смеси работать без детонации при высокой степени сжатия.

Основной технической причиной, являющейся непреодолимой преградой в использовании водорода в качестве топлива автомобилей стала невозможность уместить достаточное количество газа на транспортном средстве. Размер топливного бака для водорода будет сравним с параметрами самого автомобиля. Большая взрывоопасность газа должна исключать возможность малейшей утечки. В жидком виде необходима криогенная установка. Этот способ также мало осуществим на автомобиле.

Универсальная схема водородного генератора

Тем, у кого нет способностей к конструированию, водородный генератор для автомобиля можно купить у народных умельцев, поставивших на поток сборку и установку таких систем. Сегодня есть множество таких предложений. Стоимость агрегата и установки составляет порядка 40 тысяч рублей.

Рекомендуем: Обзор печи длительного горения Бренеран с водяным контуром: инструкция по применению

Но можно собрать такую систему и самостоятельно – сложного в ней нет ничего. Состоит она из нескольких простых элементов, соединённых в одно целое:

1. Установки для электролиза воды.
2. Накопительного резервуара.
3. Улавливателя влаги из газа.
4. Электронного блока управления (модулятора тока).

Ниже приведена схема, по которой можно легко собрать водородный генератор своими руками. Чертежи главной установки, производящей газ Брауна, достаточно просты и понятны.

Схема не представляет какой-либо инженерной сложности, повторить её может каждый, кто умеет работать с инструментом. Для автомобилей с инжекторной системой подачи топлива необходимо еще установить контроллер, регулирующий уровень подачи газа в топливную смесь и связанный с бортовым компьютером автомобиля.

Реактор

От площади электродов и их материала зависит количество получаемого объёма газа Брауна. Если в качестве электродов брать медные или железные пластины, то реактор не сможет работать продолжительное время по причине быстрого разрушения пластин.

Идеальным выглядит применение титановых листов. Однако их использование повышает затраты на сборку агрегата в несколько раз. Оптимальным считается применение пластин из высоколегированной нержавеющей стали. Металл этот доступен, его не составит труда приобрести. Также можно использовать отработавший своё бак от стиральной машины. Сложность составит только вырезание пластин нужного размера.

Водородное отопление

Существует довольно большое количество отопительных систем, которые можно установить своими руками. Совсем недавно этот список пополнился еще одной схемой, которая использует экологически чистый и довольно мощный энергоноситель, позволяющий обогревать большие помещения – отоплением на водородном топливе. Основное участие в разработке водородной отопительной системы приняли итальянские разработчики, разработав водородный генератор для отопления частного дома. Процесс работы длился долгих семь лет, но взамен получилась экологически чистая, бесшумная и крайне эффективная система отопления жилых помещений.

Если говорить в общем, то отопление дома водородом не является революционной идеей. Проблема прежних разработок была в том, что для сжигания водорода требовалась температуры свыше 1,7 тыс. градусов, что было неприемлемо, поскольку обычные материалы не выдерживали такой нагрузки, а использование термостойких веществ многократно удорожило бы систему.

Современная система водородного отопления позволяет сжигать водород при температуре около 300 градусов, что дает возможность создать отопление частного дома водородом без особых проблем. Продукты сгорания в таких устройствах никуда не выводятся, потому что их нет: при горении водорода выделяется исключительно пар, который не оказывает никакого влияния на экологию. Добыча водорода является довольно простым и дешевым процессом, и все затраты при этом будут исключительно на электричество, необходимое для расщепления воды. Используя альтернативные источники электроэнергии, можно минимизировать и этот показатель (прочитайте: «Альтернативное отопление частного дома — выбор достаточно большой «).

Самый первый разработанный водородный отопительный котел имел мощность в 30 кВт. Это сравнительно немного, но даже такого количества энергии достаточно для отопления здания площадью до 300 квадратных метров. Самое большое распространение отопление водородом получило в качестве нагревательного элемента для системы теплых полов, и на сегодняшний день существует большое количество конфигураций котлов, которые можно устанавливать самостоятельно. Во многих странах такое отопление активно внедряется, поскольку его использование позволяет существенно экономить природные ресурсы.

В состав такой систему входят котел и трубы с внутренним сечением от 25 до 32 мм. Трубы других диаметров, как правило, не используются.

При монтаже системы трубопровода необходимо соблюдать следующий алгоритм:

• первым делом необходимо установить трубу Д32;
• следующей трубой будет Д25;
• на очередном разветвлении будет установлена труба Д20;
• заканчивать установку необходимо трубой Д16.

Если эта последовательность будет выдерживаться, то система будет функционировать правильно и без перебоев.

Технологии получения чистого водорода

Существует множество технологий получения водорода. Упомянем лишь те из них, которые находят практическое применение вне стен лабораторий:

• Химическая реакция воды с металлами. Топливом служит вода, реагентом — алюминиево-галлиевый сплав. 150 кг топливных элементов хватает, чтобы проехать 500 км на «водородомобиле», затем металл приходится извлекать и отправлять на восстановление, что требует воздействия высоких температур.
• Конверсия природного газа, газификация угля, пиролиз древесины. Путём нагрева свыше 1000 ºС из углеводородов можно получить чистый водород для отопления дома.
• Электролиз воды. Более эффективным является высокотемпературный электролиз.
• Получение водорода из биомассы. Сырьём может служить навоз, сено, трава, водоросли и другие отходы сельскохозяйственного производства. Биогаз может содержать от 2 до 12% водорода.
• «Мусорный» водород получают из бытовых отходов, подвергая их термическому разложению.
