Гофра для электропроводки: как выбрать и установить гофрорукав для кабеля

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний.  Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

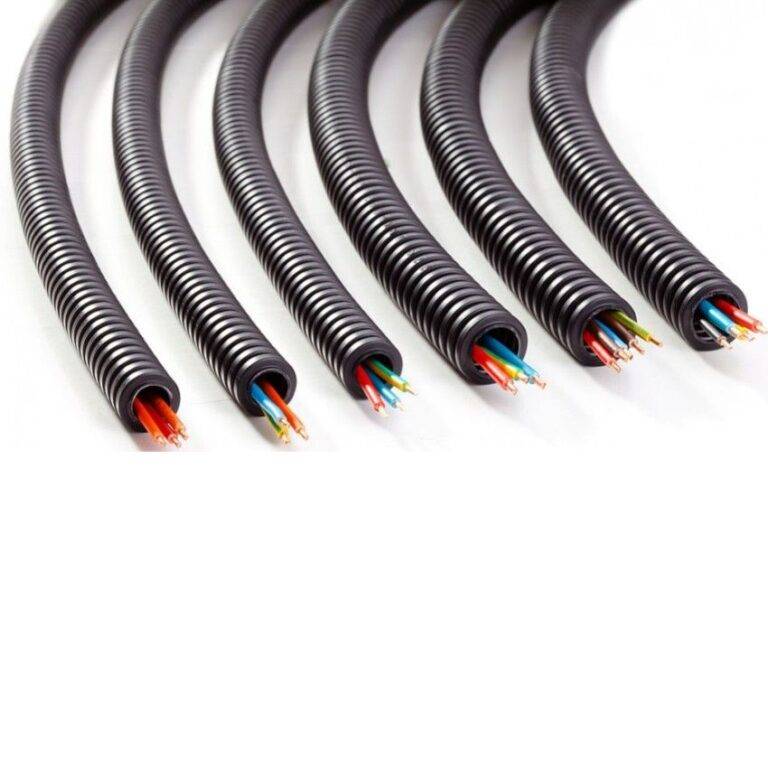

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

• к осветительным приборам — 16 мм;

• к розеткам и включателям — не менее 20 мм;

• от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
• соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
• проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
• укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее

При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Название	Тип	Внешний диаметр	Внутренний диаметр	Протяжка	Цена за метр	IP	Назначение
Гофра ПВХ	легкая	16 мм	11,4 мм	да	2,4 руб
Труба гофрированная ПНД черная	ДКС	15,7 мм	11,3 мм	да	от 7,5 руб/м	55	для скрытой прокладки
Труба гофрированная ПНД черная	ДКС	19,5 мм	14,5 мм	да	от 8,9 руб/м	55	для скрытой проводки
Труба ПНД красная двустенная	жесткая	50 мм	41,5 мм	да	78,5 руб/м	44	для скрытой прокладки
Труба ПНД тяжелая	тяжелая	31 мм	23,4 мм	да	от 9,7 руб/м	55	скрытая прокладка
Труба ППЛ (полипропилен) гофрированная	легкая	19,7 мм	14,8 мм	да	от 28 руб/м	55	открыта, Скрытая прокладка
Гофротруба полиамид	черная	21,2 мм	16,8 мм	нет	от 52 руб/м	68	открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид	серая	21,2 мм	16,8 мм	да	от 48 руб/м	68	открытая, скрытая прокладка

Виды гофры для прокладки кабелей

Гофра для проводов предотвращает распространение огня при коротком замыкании в стенах, выполненных из горючих материалов. Кроме того, она защищает кабель при различных видах работ и выполняет эстетическую функцию.

Предлагаю разобраться, какие бывают кабельные гофры.

По материалам:

Тонкостенный рукав

Чаще всего используется в декоративных целях. За счет небольшой толщины имеет высокую гибкость и легко повторяет контур помещения. Отличается невысокой прочностью и выдерживает нагрузку не более 320Н/5см2. Укладывается под обшивкой потолка и стен. Материал очень тонкий и легкий.

ПВХ

Поливинилхлорид популярен для изготовления оболочек из-за уникального свойства самозатухаемости, незаменимом при возгорании провода.

Полиэтиленовые и Полипропиленовые

Имеют несколько разновидностей:

1. ПНД-полиэтилен низкого давления- отличается высокой гибкостью. Горюч;
2. ПВД —полиэтилен высокого давления — самый прочный. Используется для внутренней (скрытой) прокладки, прокладываемой в кирпиче, пенобетоне, бетоне; Нельзя использовать этот материал в горючих стенах. Трубы ПНД выдерживают колебания температур в широком диапазоне- от −25 до +95 градусов по Цельсию.
3. ПП —полипропилен- используется при строительстве монолитных домов. Проводка в данной гофре закладывается в специальные штробы стен.

Тяжелый прочный

Имеет толстые стенки, и соответственно высокую прочность. Используется для укладки в цементно-песчаную стяжку в полу или траншее на улице. Прочность-до 1250н/5см2)

Металлорукав

Самая прочная гофра для кабелей. Изготавливается из колечек стальной полосы толщиной 0.25- .03мм, соединенных между собой плосковыгнутыми и плосковыпуклыми шайбами. Дополнительную стойкость коррозии придает оцинковка гофры. Металлорукав так же может изготавливаться из нержавейки. Кабель в такой защите может использоваться в стенах из любого, даже горючего материала, и выдерживает нагрузку до 4000 Н/5см2 и выше. Для удобства работы металлическую гофру часто оснащают протяжкой для кабеля.

Гофрированная оболочка для кабеля выпускается разного цвета. Обычно изделия их ПВХ выпускаются в сером цвете, черные из полиэтилена, а из полипропилена -синие. Но строгих правил в плане цвета нет.

Монтаж

Требования и нормы

При прокладке гофры необходимо обеспечить следующие условия:

• Длина одного участка- 20-25м максимум. При этом трасса не должна иметь более 4 поворотов;
• Единый отрезок гофррукава не укладывается в острых углах:
• Повороты не должны располагаться рядом;
• Угол поворота не должен быть меньше 90 градусов, радиус- лучше больше, чем меньше;
• Минимальное расстояние между двумя параллельными рукавами- не менее 200мм

Последовательность работ

1. Электрическая гофра режется на отрезки согласно чертежу. Если рукав оборудован протяжкой- ее необходимо придерживать в процессе резки;
2. Готовиться кабель (жгут), его для увеличения твердости лучше в нескольких местах перевязать гладкой изолентой;
3. Конец кабеля присоединяется к протяжке и скрепляется с ее концом;
4. Жгут протягивается в гофрированную электротехническую трубу
5. Кабель в защите закладывается в канал.

Крепеж

Существует несколько общих правил крепежа:

• Расстояние между крепежными элементами в идеале — 40-50 см;
• Винты, саморезы, дюбеля следует закручивать до конца, чтобы шляпка не царапала гофру;
• Способ крепления зависит от материала стен. Для мягких (дерево, гипсокартон и тп) подойдет гвоздь или саморез. Дли кирпича и подобных поверхностей — дюбель гвоздь;
• К бетонному столбу рукав крепится пластиковыми стяжками, к тросу- пластиковыми подвесками;

Виды крепежа для гофрорукавов:

• Дюбель-клипса;
• Дюбель-стяжка;
• Кабельные стяжки КСП;
• Клипсы и скобы с гвоздем;
• U-образные скобы;

Выбирается тот или иной крепеж в зависимости от размера и формы гофры и места ее крепления

Особенности прокладки на улице

1. При прокладке кабеля на улице нужна специально предназначенная гофра, с защитой от ультрафиолета и от механических повреждений;
2. Температурный диапазон материала должен быть широким. Если кабель подвешивается- необходимо дополнительное армирование изоляции.
3. Гофру на улице часто монтируют на специальный трос с помощью специальных стяжек;

Особенности исполнения

Гофра для прокладки кабеля различается по прочностным характеристикам:

• Легкая тонкостенная с самым высоким параметром гибкости. Благодаря своим качествам, материал эффективно применяется при монтажных работах под обшивкой. По этой же причине выдерживаемая механическая нагрузка незначительна.
• Средняя гофра с утолщенной оболочкой – задействуется для проводки в стене. Возможна укладка и в стяжке.
• Тяжелая с толстой оболочкой, вследствие чего гибкость существенно снижена. Рекомендована для укладки в стяжку. Возможно применения для подземного размещения. Чтобы предотвратить повреждения на участках с поворотами, целесообразно ставить уголки или муфты с большим минимальным радиусом изгиба. Этот материал влагоустойчивый, защищает кабель от пыли.
• Армированная — пластиковое покрытие крепится на спиралеобразный каркас из стальной проволоки. Оптимально применять в случае размещения под грунт или для воздушного крепления.

В продаже встречаются модели с протяжкой и без. Данное приспособление представляет собой специальный трос с маленьким диаметром, который находится внутри гофрорукава и используется для облегчения заведения кабеля в трубку.

Провод привязывается к краю троса, а затем его вытягивают за другой конец. В результате кабель оказывается внутри рукава. Отсутствие протяжки затрудняет этот процесс, особенно если длина провода большая.

№5. Диаметр гофротруб для электропроводки и их цвет

Гофротруба выпускается в бухтах, длина может составляет 50-100 м для легких гофр и 2-25 м для тяжелых. Бухты упаковывают в термоусадочную пленку из полиэтилена для удобства транспортировки и лучшей сохранности самой трубы. Внешний диаметр гофротруб колеблется от 16 до 50 мм, внутренний – от 11 до 40 мм, тут многое зависит от типа используемого материала.

Подбирать диаметр гофры следует, исходя из того, какого сечения используется провод, и сколько проводов будут одновременно находиться в гофре. Специалистами на базе огромного опыта сформированы следующие рекомендации:

• для подведения тонких кабелей к розеткам, монтажа компьютерных и телефонных сетей, сигнализаций и приборов освещения подойдет труба с внешним диаметром 16 мм;
• для подключения электроприборов используют гофру в 20 мм;
• между распределительными коробками проводка монтируется в гофру диаметром 25 мм;
• для соединения электрощитов лучше использовать трубу в 32 мм;
• проводку между этажами лучше прятать в трубу диаметром 40-50 мм.

Для прокладки проводки под землей используют двустенную тяжелую гофру, диаметр которой может достигать 200 мм.

Если одного отрезка гофры не хватило, соединение разных частей выполняют с помощью специальных муфт, разъемных тройников, отводов и угольников.

В производстве пластиковой гофры допускается использование специальных присадок, которые позволяют окрасить материал в определенный цвет, но при этом никак не сказываются на его эксплуатационных качествах. Для удобства можно использовать для прокладки различных кабелей гофру определенного цвета. Чтобы не запутаться, можно ориентироваться на единый европейский стандарт, согласно которому:

• серая гофра используется для прокладки общей проводки;
• белая – для компьютерных сетей;
• черная и коричневая – для подключения электроприборов;
• синяя – для теплого пола;
• красная – для внешней проводки.

Практика же подсказывает, что обычно используется стандартная серая гофра. Вне зависимости от того, окрашена ли труба в какой-то цвет или нет, инородных включений в материале быть не должно, также как трещин и сколов.

Полезные рекомендации по монтажу

Оптимизировать процесс установки гофротруб для кабеля и продлить срок их службы помогут следующие рекомендации:

1. Откажитесь от прокладки гофр поверх незащищенных острых углов.
2. Обмотайте конец кабеля изолентой перед его протаскиванием в пластмассовую гофротрубу. Это защитит ее от механических повреждений.
3. Обязательно используйте транзитные коробки при соединении отдельных участков рукавов.
4. Укладывайте гофрированные трубы до заливки монолитных конструкций, а кабели протягивайте уже после отвердевания поверхности.
5. Тщательно размеряйте рабочее пространство и заранее проделывайте штробы под гофру.
6. Проложенную внешним способом проводку в закрытых помещениях следует прикрывать гипсокартоном или подвесными потолками.
7. Не пренебрегайте использованием дополнительной защиты гофротруб при прокладке в помещениях с высокой влажностью или на легко воспламеняемых поверхностях.
8. Прячьте концы гофры внутрь коробков электрораспределительных приборов: это защитит сеть от механических повреждений, обеспечит дополнительную изоляцию проводки.

Четкое соблюдение технических параметров гофрированной трубы и правильный монтаж проводки позволит создать безопасную, долговечную и эстетически приемлемую электросеть практически в любых условиях.

Почему так популярны трубы металлические гофрированные для электропроводки

Основным предназначением металлической гофры для проводки является защита проводов от разных повреждений. В жилых помещениях металлогофра используется для кабелей, которые проводятся по сгораемым поверхностям. Это различные электрические проводки над подвесными конструкциями, в хозяйственных строениях и постройках из дерева.

Прокладка гофроизделий

Дополнительная защита важна при контакте кабеля с магистралями трубопроводов

Это важно при пересечении с отопительными магистралями и газопроводом. Укладка электропроводки внутри металлического корпуса делается в несколько шагов:

• провода затягиваются внутрь защищающей магистрали;
• установка конструкции на поверхностях и подвод проводов в щитовые короба;
• подсоединение кабелей.

Варианты гофры

Защитная магистраль прокладывается по разнообразным поверхностям при помощи клипс. Крепить нужно через расстояния, чтобы исключить провисание

Уделите внимание монтажу кабелей и проводов внутрь электроприборов. В гофре не должен собираться конденсат

При вводе в конструкции электрощитов применяются разнообразные муфты. Для соединения элементов применяются фитинги.

Применение металлических магистралей в промышленных целях

Металлическая отличается от аналогичных вариантов повышенной прочностью. Также представлены следующие варианты:

• пластиковая гофра имеет отличные технические характеристики;
• уличный вариант используется для проводки снаружи, она устойчива к агрессивным проявлениям окружающей среды;
• для сохранения проводов в автомобилях применяется автомобильная труба;
• изделие для протяжки кабеля в земле обладает износоустойчивостью и может эксплуатироваться очень долго;
• к современным вариантам относится ПВХ конструкции;
• термостойкий вариант имеет повышенный уровень прочности и не подвержен термическому воздействию.

Прокладка кабеля в гараже

Протяжка для проводов: свойства гофры

Гофрированная труба представляет собой последовательные кольца нескольких размеров: широкие и плотные кольца чередуются с узкими и более тонкими. Вдоль трубы находится гребенка, имеющая прямоугольные выступы. Плотные внешние кольца способствуют надежности трубы, если на нее производится сильная поперечная нагрузка.

Подобрать протяжку проводов можно самостоятельно или с помощью профессионального мастера. Для работы с электротехникой трубы изготовляют из поливинилхлорида, полиэтилена или пропилена. Главное свойство гофры – защита провода от воспламенения.

Свойства гофры:

• Имеет низкую степень воспламеняемости. Если провод возгорается, то гофра имеет эффект самозатухания.
• Труба защищает кабель от возможных механических повреждений.
• Труба имеет изоляционные свойства, которые обеспечивают жильцам безопасное нахождение в помещении.
• С помощью трубы можно противостоять различным механическим воздействиям.

ПНД трубы выдерживают температуру воздействия от минус 25 до плюс 90 градусов по Цельсию. Чтобы вставить шнур в трубу правильно, необходимо правильно подобрать размер трубы. Сколько прослужит труба, зависит от качества материалов, правильности монтажа проводки и бережности эксплуатации.

Порядок монтажа

Прокладывание электропроводки с помощью гофрированных имеет некоторые специфические особенности, которые могут вызвать затруднений для неопытного человека. Для того чтобы избежать сложностей, рекомендуется придерживаться следующего алгоритма действий:

1. Первым шагом является вычисление размера проводки и отрезание трубы необходимой длины. Если используется металлическая гофра, понадобятся ножницы по металлу, а поливинилхлоридную или полимерную трубку можно перерезать обычным ножом. С помощью бокорезов или кусачек укорачивается и протяжка. Следует помнить, что проволока находится в натяжении и, чтобы она не заскочила внутрь, её следует придерживать рукой перед обрезкой, а после – загнуть. Если же кусок протяжки будет упущен, для его извлечения будет необходимо сделать еще один надрез.
2. Теперь нужно протянуть сквозь гофру проводку. Для этого создается жгут или скрутка, скрепляемая с протяжкой. Некоторые мастера предлагают намазать кабель смазкой, чтобы облегчить надевание гофры, но для новичка это может лишь усложнить процесс.
3. Следующий шаг – монтаж гофры на поверхности строительного объекта. Для закрепления используются пластиковые клипсы или монтажная лента. Следует учесть, что не рекомендуется прокладывать кабель на протяжении цельного отрезка трубы длиной более 25 м. Главное – зафиксировать материал от провисания. Подведение проводов к выключателям или распредкоробкам необходимо делать так, чтобы кромка гофры входила в корпус и не оставляла проводку на виду.

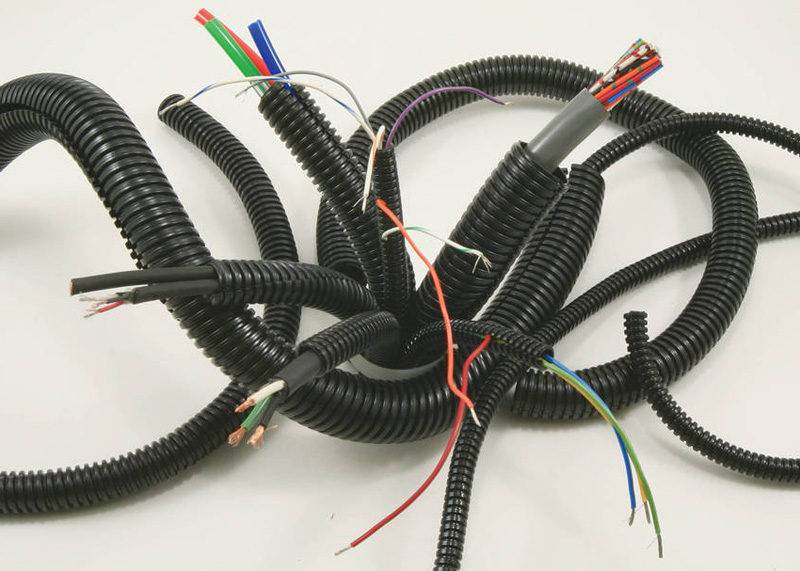

Что такое гофра

Гофра может изготавливаться из поливинилхлорида, полиэтилена, полипропилена, полиамида или из металла. Она имеет форму гофрированной трубы, внутри которой находится тонкая металлическая проволока, предназначенная для облегчения помещения в нее кабеля.

Наибольшую популярность при прокладке электрической проводки приобрели гофры из поливинилхлорида, так как они стоят дешевле и весят меньше, чем их металлические аналоги. Кроме того, этот материал снижает вероятность пожара в помещении по причине короткого замыкания в проводниках, так как предоставляет дополнительную изоляцию кабелю и обладает свойством самозатухания.

Все гофрированные трубы характеризуются длительным периодом эксплуатации, в течении всего срока службы сохраняют свои свойства, обладают высокой сопротивляемостью механическим нагрузкам, выполнены из экологически чистых и безопасных для здоровья человека материалов, имеют незначительный вес, что облегчаем монтаж и транспортировку.

Чтобы обеспечивать прокладку кабелей различного сечения, гофрированная трубка может иметь диаметр от 16 до 63 миллиметров.

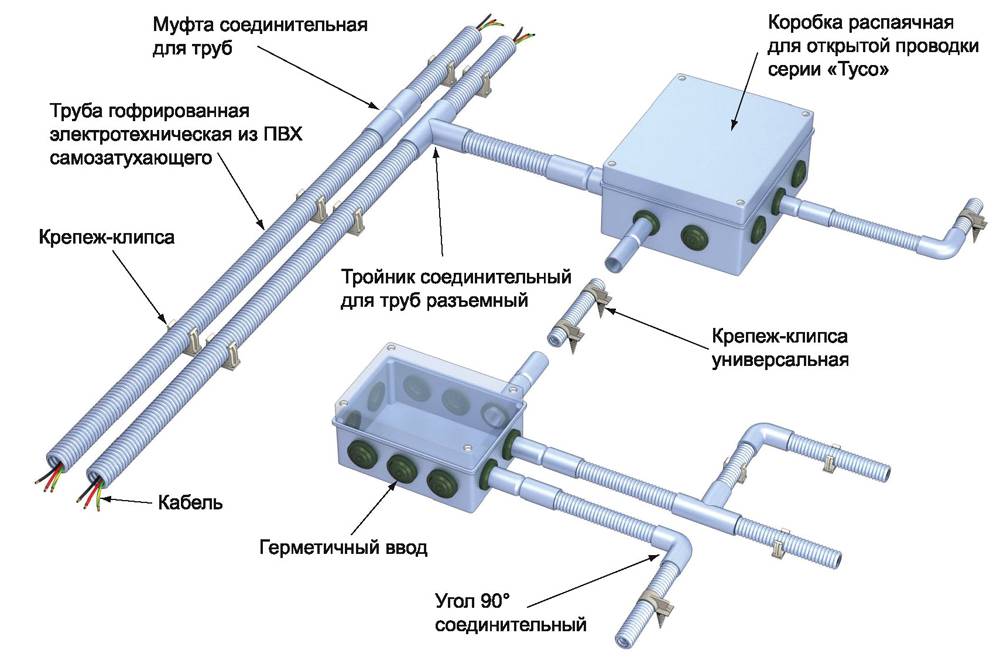

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

• Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.
  Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
• Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
• Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
• Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

• Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
• Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Разновидности гофрированных труб по материалу изготовления

Сегодня на рынке представлены гофрированные трубы из различных материалов, каждый из которых подходит для той или иной ситуации. Различают трубы из ПВХ, ППР, ПНР и нержавейки. Рассмотрим каждый подробнее.

ПВХ (поливинилхлорид)

Легкий и гибкий материал, который не поддерживает горение (но хорошо плавится). Выполняются изделия в сером или белом цвете. Гофра из ПВХ предназначена исключительно для внутренней прокладки, и защищает провод от механических воздействий. Поливинилхлорид имеет самозатухающие свойства, то есть при КЗ на линии или отгорании контакта гофра будет не гореть, а лишь плавиться. Ее можно использовать для прокладки в негорючих местах (кирпичной кладке или бетоне). Если нужно уложить по древесине, стоит дополнительно использовать негорючую подложку. Нельзя использовать на улице, так как от солнечных лучей пластик быстро пересыхает и трескается.

ППР (полипропилен)

Не поддерживает горение и имеет стойкость к самозатуханию. В отличие от ПВХ он стоек к ультрафиолету и влаге, поэтому может быть использован для наружного монтажа. Обычно изготавливается в синем цвете (хотя на AliExpress есть всех цветов радуги, но качество его довольно сомнительное).

ПНД (полиэтилен низкого давления)

Материал устойчивый к влаге и ультрафиолету. Гофру из ПНД можно использовать для наружного монтажа или в помещениях с повышенной влажностью. Однако ее ни в коем случае нельзя применять для прокладки кабеля по деревянным или другим горючим конструкциям, так как ПНД хорошо горит. Он выполняется в двух цветах: черном и оранжевом. К сожалению некоторые монтажники используют такие гофры для собственного удобства в разведении силовых кабелей – разными цветами удобно делать разводку. Однако это неправильно, и в случае пробоя кабеля гофра легко воспламеняется.

Нержавеющая сталь

Cамый прочный и долговечный материал, который может быть использован для монтажа проводки по горючим и негорючим конструкциям. Причем, если необходимо положить провод по дереву, то такой бронерукав можно использовать без дополнительной негорючей подложки. Он отлично защищает от механических воздействий, например, от грызунов.

Если необходимо монтировать проводку под подвесной потолок по кирпичной кладке или бетону, берите гофру их ПВХ — она недорогая и удобная в монтаже. Для проводки по горючим материалам, таким как дерево, лучше брать бронерукав из нержавейки или ПВХ и ППР, но с дополнительной подложкой. Для наружного монтажа советуем брать гофрированную трубку из ПНД черного или оранжевого цвета, или использовать полипропиленовые изделия.

Виды и характеристики гофрированной трубы

Виды гофрированной трубы

Гофрированная труба представляет собой трубу с ребрами жесткости. Это позволяет ей не только переносить большие нагрузки, но и иметь определенную гибкость.

Такие свойства гофрированной трубы позволили ей получить широкое распространение не только в энергетике, но и в других сферах народного хозяйства.

Итак:

• Сейчас широкое применение получили гофрированные трубы из ПВХ, различных уровней стойкости к огню, и металлические трубы. Для прокладки электропроводки применяются трубы, изготовленные из обоих материалов.
• На данный момент промышленностью выпускается гофра для электропроводки металлическая с диаметрами в 16, 20, 25, 50 и 63 мм. В данном случае указан наружный диаметр трубы. Внутренний диаметр зависит от разных параметров и обычно указывается через знак дроби.
• Для прокладки проводки следует опираться именно на меньший внутренний диаметр. Ведь именно он указывает сечение доступное для прокладки кабеля. Здесь стоит отметить, что для монтажа следует брать трубы внутренним диаметром значительно больше диаметра провода.
• Гофрированная труба поставляется в бухтах разной длины. Это могут быть бухты, начиная от 15 метров и заканчивая 100 метрами длиной.

Металлическая гофра поставляется в бухтах

Характеристики металлической гофрированной трубы

Металлическая гофра для электропроводки может иметь различные характеристики и это следует учитывать при выборе и монтаже.

Все их можно увидеть в маркировке иностранной продукции. К сожалению, далеко не все отечественные производители так же приняли ее на вооружение.

Итак:

• В зависимости от стойкости к внешним нагрузкам гофры распределяют на:
  1. Очень легкая – нагрузка до 125Н/см2,
  2. Легкая – нагрузка до 320 Н/см2,
  3. Средняя – нагрузка до 750 Н/см2,
  4. Высокая – нагрузка до 1250 Н/см2,
  5. Очень высокая – нагрузка до 4000 Н/см2.
• Также гофра разделяется по ударной прочности. Это могут быть значения от 0,5кг/100 мм до 6,8кг/100 мм.
• Также гофра отличается по номинальной температуре. Так минимальная температура может колебаться в пределах от -45°С до +5°С. Максимальная температура при этом может составлять от +60°С до +400°С.
• Ну и последним, но, пожалуй, одним из самых главных является параметр гибкости гофрированной трубы. Это может быть жесткая, гибкая, особо гибкая и гибкая с эффектом памяти труба.

Что такое гофра глушителя и зачем она нужна в выхлопной системе

Так же Наши специалисты рекомендуют устанавливать их на автомобили, в которых установка гофры не предусмотрена штатной конструкцией, например автомобили семейства ВАЗ и некоторые модели иномарок. Этим самым Вы значительно продлеваете «жизнь» выхлопной системы, избавляетесь от вибраций передающихся через выхлопной тракт от двигателя, и избавляете себя от риска повредить или оторвать выхлопную систему в случае наезда на препядствие.Крайне желательна установка гофры на тюнингованые автомобили с форсироваными двигателями, т.к. из за больших мощностей и повышеного хода двигателя на подушках, выхлопная система подвергается гораздо большим нагрузкам, что приводит к более быстрому выходу ее из строя.Часто в Нашу компанию обращаются клиенты с просьбой изготовить выпускной тракт для электростанций использующих двигатель на различных видах топлива(бензин, дизель, газ), которые устанавливаются в частных домах, котеджах, дачах и спец автомобилях в кунге. В данном случае мы всегда рекомендуем установить гофру с целью устранить передачу вибрации от генератора на стены дома или кузов автомобиля.

Размеры и диаметр гофры

Каждая разновидность шлангов для монтажа электропроводки с ребром жесткости включает несколько образцов с разным сечением.

ПВХ-гофра

Диаметры рукава из поливинилхлорида приведены в таблице:

Внутренний, мм	Наружный, мм
16	10,7
20	14,1
25	18,3
32	24,5
40	31,5
50	39,6

Толщина стенки меняется от 5 мм до 15 мм.

ПВХ-гофра имеет толщину до 15 мм.

Армированный рукав

Усиленную гофротрубу для прокладки кабеля продают следующих сечений:

Наружное, мм	Внутреннее, мм
9,8	5,1
11	7,7
13,5	9,7
15,6	11,7
19	14,7
22	18
38	31,5
45	37,5
58	49,5
71,5	62,5
87,5	78

С зондом или без

Для удобного протягивания проводов внутри гофры в нее помещают стальную проволоку – зонд (протяжку).

Диаметры такого рукава представлены в таблице:

Снаружи, мм	Внутри, мм
16	10,7
20	14,1
25	18,3
32	24,5
40	31,5
50	39,6
63	50,6

Погрешность в размерах составляет ±0,4 мм.

Как выбрать размер гофротрубы

В большинстве случаев гофру подбирают в зависимости от потребителя, к которому ведет линия:

• до приборов освещения – 13 мм;
• до выключателей и розеток – 20 мм;
• между разветвительной коробкой и электрическим щитом – 25 мм;
• от одного электрощита до другого – 32 мм;
• в проходах между этажами, в стенах – 40 мм.

Слаботочные провода сигнализации, антенны, интернет и пр. требуют 25 мм.

Цвет и тип гофры

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

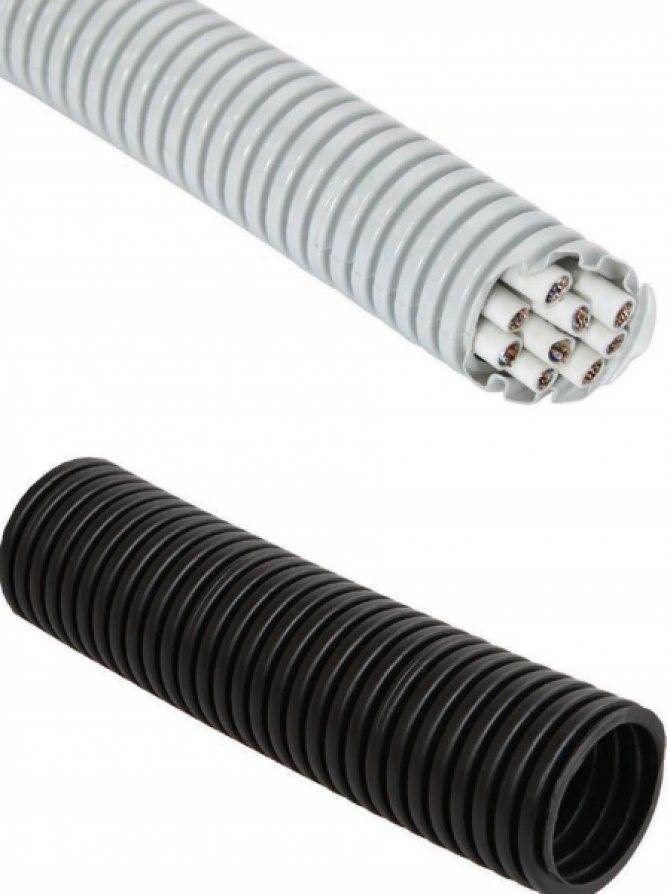

серый цвет это ПВХ – поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

черный и оранжевый цвет это ПНД – полиэтилен низкого давления

синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

ПП

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота – это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

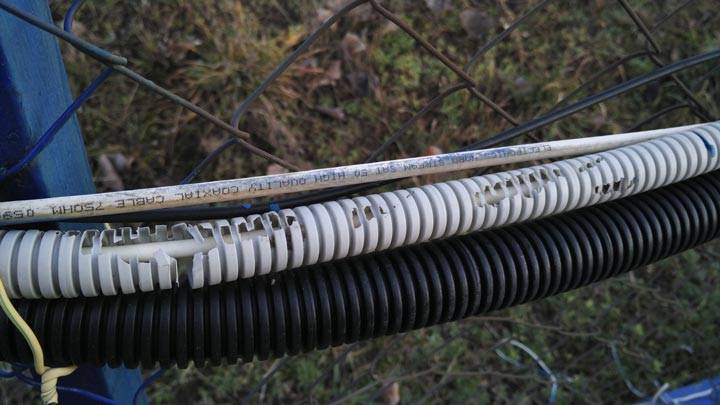

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Виды гофры и ее особенности

На данный момент на рынке представлено богатое разнообразие гофры, различающейся как по материалу изготовления, так и по сфере применения. Наиболее надежной считается металлическая гофра.

Итак:

• Для дополнительной защиты кабельной продукции от других видов воздействия применяется более дешевая продукция из ПВХ. Кроме защиты от механических воздействий она неплохо справляется с функцией дополнительной электрической защиты. Ведь сопротивление изоляции ПВХ гофры достигает 200 Мом, что при норме ПУЭ в 0,5 Мом для электрических сетей 380В является отличным показателем.
• Последним вариантом гофры, на сфере применения которой мы сегодня остановимся более подробно, является гофра для автопроводки. Основным ее отличием от гофры из ПВХ являются ее размеры. Если для обычной ПВХ гофры минимальный размер диаметра шланга составляет 16 мм, то для автомобильной гофры, представлены размеры, начиная с 5 мм. Неудивительно, что такая экономия пространства быстро нашла свое применение не только в автомобильной отрасли, но и в строительстве.

Размеры автомобильной гофры

Преимущества и недостатки прокладки провода в автомобильной гофре

Автомобильная гофра в целом обладает теми же свойствами, что и обычная гофрированная труба из ПВХ. Она отлично гнется, выдерживает температуры от -25°С до +90°С и имеет большой выбор цветовых решений. Но она имеет и ряд дополнительных преимуществ в первую очередь связанных с ее диаметром.К преимуществам можно отнести:

• Защита от механических воздействий
• Защита от поражения электрическим током вследствие низкой электропроводности материала
• Защита от вредного влияния окружающей среды и материалов (масел, кислот и тому подобное)
• Защита от воспламенения при использовании гофры не поддерживающей горения.

• Защита проводов разного класса напряжения, проложенных в одном месте, от соприкосновения при повреждении.
• Привлекательный внешний вид
• Возможность установки разрезной гофры на уже проложенные провода или кабели.

Прокладка проводки в автомобильной гофре

А вот недостатков гофра для автомобильной проводки имеет не так уж много, и все они свойственны любому типу гофры:

• Более высокая стоимость проводки провода при использовании гофрированной трубы.
• Большее количество времени и определенная сложность прокладки провода.
• Повышенный нагрев провода при неправильном расчете нагрузки кабельной линии.
