Характеристики типовых 50 литровых газовых баллонов: конструкция, габариты и вес баллона

Аттестационная поверка и переосвидетельствование

Сосуды должны соответствовать определенным требованиям, чтобы не угрожать жизни и здоровью людей. Для этого нужно своевременно обеспечивать емкости поверкой, или освидетельствованием.

Сроки проверок работоспособности баллонов зависит от материала, содержимого, условий эксплуатации. Может составлять 2, 5 или 10 лет.

Процедура подразумевает несколько этапов:

• Прием тары для исследования. Специалист проверяет комплектность, дату последнего освидетельствования, производит внешний осмотр.
• С помощью специальных приспособлений осматривают внутреннюю часть, снимают арматуру.
• Испытание на устойчивость к давлению. Это самый важный этап, который выявит дефекты, потенциальные риски.
• Если все в порядке, изделие сушат, устанавливают на место арматуру.
• Завершение — пескоструйная обработка и окрашивание краской особой консистенции, она защищает от коррозии.
• Нанесение маркировки.
• Составление акта.

Паспорт

Это основной документ, содержащий важные сведения о производстве и обслуживании баллона. Можно узнать информацию:

• данные об аттестации: дата проведения и последний год действия;
• клеймо производителя;
• порядковый номер;
• дата выпуска;
• рабочее давление;
• проверочное давление;
• объем;
• вес.

До 19 декабря 2014 года паспорт наносился прямо на горловину емкости. Документом выступал сертификат качества на партию товара, где реестр содержал номер конкретного изделия.

После указанной даты законодатель обязал изготовителей обеспечивать паспортом все сосуды. Теперь перечисленные сведения прикладываются к каждой емкости в обязательном порядке.

Принцип подключения газового баллона к плите

Правила безопасности, которые необходимо изучить перед подключением газового баллона к плите, изложены в СНиП 42-01-2002. Перед тем как подключать емкость к газовой плите необходимо выполнить несколько подготовительных операций.

Весь процесс подключения должен проходить при тщательном осмотре каждой детали:

1. Осмотреть все детали, которые участвуют в подключении. На них, особенно на местах резьбовых соединений не должно быть загрязнений и следов коррозии.
2. Особо внимательно необходимо осмотреть шланг. Вообще, при подключении целесообразно использовать специальной купленный для этого рукав. Кроме того, что он должен быть строго определенной длины, на его поверхности не должно быть трещин и других дефектов. Кроме того, при сборке его недопустимо перекручивать.

Подключение газового баллона к плите производят в следующем порядке:

1. Установить газовую плиту на заранее определенное место. Емкость, располагают или в другом помещении или на расстоянии до корпуса плиты не менее одного метра.
2. Емкость должен быть установлен на ровное место, для повышения устойчивости баллона целесообразно установить для него ограждение из реек.
3. Перед тем как присоединить шланг к плите необходимо приготовить фум-ленту. Намотать ее на резьбу и присоединить шлаг ко входу на плиту.
4. Перед тем как подсоединить плиту к баллону, на него необходимо установить редуктор. В народе это устройство называют «лягушкой».
5. Подключение газовой плиты к баллону выполняют с помощью рукава.

Принцип подключения газового баллона к плите

После того как система собрана, необходимо проверить качество сборки. Самый простой способ – это использование мыльной пены. То есть, на места соединения необходимо нанести мыльную пену и при появлении пузырей необходимо разобрать соединение и собрать его по новой.

Газ пропан бутан как перевести метры кубические в литры

При выполнении строительных работ, например, во время настила или ремонта некоторых видов кровли, применяется сжиженный газ. Когда на выполнение работ, связанных с использованием газа составляется сметная документация, сметчики порой сталкиваются с проблемой: как перевести метры кубические в литры. Дело в том, что сжиженный газ чаще всего поставляется в баллонах, объем которых измеряется в литрах. В сметной же документации при расчетах чаще всего применяется международная система единиц СИ, в которой за единицу объема принят кубический метр. Чтобы рассчитать количество газовых баллонов и определить их стоимость следует произвести перевод м3 в литры.

Плотностью называют количественное значение массы в килограммах, помещаемого в метре кубическом. Очень неоднозначная величина и зависит от множества факторов. Основной из них является температура. Итак, плотность пропан-бутана может варьироваться от 490 до 619 кг/м3.

Что нужно знать?

Нужно сразу оговориться, что простой расчет, основанный на том, сколько литров в кубе, в нашем случае не работает. В 1 м 3 содержится 1000 литров воздуха, воды или другого вещества в нормальном состоянии. Однако в баллонах жидкий газ, и находится он там при высоком давлении и низкой температуре. Для использования вещество необходимо привести в газообразную фазу, при этом его объем многократно увеличивается.

Параметры и размеры кислородных баллонов для пропана, бутана и их смесей можно посмотреть по ГОСТ 15860-84. В настоящее время применяются четыре типа данных изделий, объемами 5, 12, 27 и 50 литров.

Чтобы перевести газ пропан бутан из кубометров газообразного в литры жидкого газа, необходимо знать плотность жидкого газа и удельный вес вещества. Плотность зависит от температуры и пропорций пропан-бутановой смеси, и легко определяется при помощи таблиц. Удельный вес пропан-бутана определяется в лабораторных условиях. В расчетах мы можем применять усредненный показатель.

Как выполнить расчет?

При нормальных атмосферных условиях и температуре 15°С плотность пропана в жидком состоянии составляет 510 кг/м3, а бутана 580 кг/м3. Пропана в газовом состоянии при атмосферном давлении и температуре 15°С равна 1,9 кг/м3, а бутана — 2,55 кг/м3. При нормальных атмосферных условиях и температуре 15°С из 1 кг жидкого бутана образуется 0,392 м3 газа, а из 1 кг пропана 0,526 м3.

Зная объем газа и его удельный вес мы можем определить его массу. Так, если в смете указано 27 м 3 пропан-бутана технического, то умножив 27 на 2,25 мы узнаем, что этот объем весит 60,27 кг. Теперь, зная плотность сжиженного газа можно вычислить его объем в литрах или кубических дециметрах. Плотность пропан-бутана в соотношении 80/20 при температуре 10 0 С составляет 0,528 кг/дм 3 . Зная формулу плотности вещества (масса поделенная на объем) можем найти объем 60,27 кг газа. Он составляет 60,27 кг / 0,528 кг/дм 3 = 114,15 дм 3 или 114 литров.

Как перевести пропан-бутан из килограммов в литры?

Для того, чтобы посчитать количество литров в одном килограмме газа нужно воспользоваться формулой: Литр=Килограмм/Плотность

Итак, 27 кубометров газообразного пропан-бутана равны 114 литрам сжиженного газа. Чтобы каждый раз переводя м 3 в литры не пользоваться формулами выведем соотношение: 27 м 3 = 107 л, следовательно 1 м 3 = 4,2 л. Пользуясь справочными данными и простыми формулами можно легко совершать расчеты помогающие в составлении смет.

Как перевести пропан-бутан из литров в килограммы?

Для того, чтобы посчитать сколько килограммов содержится в одном литре газа нужно воспользоваться формулой: Килограмм= Литр*Плотность

Пример: Известно, что в автомобиль заправлено 100 литров газа плотностью 0,53. Чтобы посчитать какое количество килограммов газа, нужно 100 умножить на 0,53. Получится 53 кг газа.

Сколько в баллоне м3

Посчитаем вес пропанобутановой смеси в самом распространенном баллоне в строительстве: объемом 50 с максимальным давлением газа 1,6МПа. Доля пропана по ГОСТ 15860-84 должна быть не менее 60% (примечание 1 к табл.2):

50л = 50дм3 = 0,05м3;

0,05м3 • (510 • 0,6 + 580 •0,4) = 26,9кг

Но из-за ограничения давления газа 1,6МПа на стенки в баллон этого типа не заправляют более 21кг.

Посчитаем объем пропанобутановой смеси в газообразном состоянии:

21кг • (0,526 • 0,6 + 0,392 •0,4) = 9,93м3

Вывод (для рассматриваемого случая): 1 баллон = 50л = 21кг = 9,93м3

Пример: Известно, что в баллоне 50 литров залито 21 килограмм газа, у которого испытательная плотность равна 0,567. Чтобы посчитать литры нужно 21 разделить на 0,567. Получится 37,04 литра газа.

Редуктор для пропановых баллонов

Баллонный газ применяют для сварочных работ. Однако стоит учесть, что давление в баллоне является довольно высоким. Для различных работ оно должно быть снижено. Чтобы отрегулировать это значение, используют газовый редуктор:

Разделяют редукторы прямого и обратного действия. При использовании первых давление в баллоне и рабочий показатель уменьшаются. Редукторы обратного действия работают по другому принципу. При их использовании сначала снижается давление топлива в баллоне, а затем – рабочее. По особенностям установки и месту размещения редукторы бывают сетевыми, баллонными и рамповыми. Последние применяют для снижения и поддержания давления газа из одного источника на необходимом уровне. При необходимости выполнить большой объем сварочных работ следует выбрать рамповый редуктор. Они способны снижать давление газа, поступающего из нескольких источников единовременно. В зависимости от вида газа выделяют редукторы, работающие с разными типами топлива – кислород, ацетилен, метал, пропан-бутан. Ацетиленовые следует фиксировать хомутом у упорного винта. Для подсоединения других типов применяется накидная гайка. Обязательно следует учитывать, что резьба гайки должна соответствовать резьбе штуцера у вентиля. По цвету корпуса редукторы делятся на группы в зависимости от типа газа, к которому они относятся. Для пропана предназначены редукторы с красным корпусом. По типу редуктора выделяют устройства для работы с негорючими и горючими газами.

Рекомендуем: Вентиляционная решетка с обратным клапаном – устройство, работа, монтаж и правильный выбор

Перед приобретением редуктора важно разобраться с вышеперечисленными характеристиками

Сколько килограммов газа в 50-литровом баллоне?

• По нормам газовый баллон заправляют 30 килограмм газа, но если очень попросить (хотя наврятли на это пойдут) то могут заправить и больше: 35-40 килограмм, но ответственность в случае нештатной ситуации будет только на вас.
• Вес газового баллона вместе с газом будет зависеть от того какой газ в него закачан. Если брать обычный 50 килограммовый баллон с пропановым газом, то его вес будет около 43-45 кг, из которых 22,5 кг будет весить сам баллон, а газа могут накачать от 20 до 22 кг, больше просто опасно по технике безопасности.
• Если баллон в 50 литров заправляли пропаном, то в килограммах будет ровно 21, если в литрах , то объем равняется 40 литрам.По другим данным, в баллоне в 50 литров вмещается 42 литра пропанобутановой смеси и в килограммах ровно 23.Объем кислорода будет немного другим.
• Не знаю, где это заправляют газовые баллоны больше чем положено по нормативу, у нас на заправках, а я часто заправляю баллоны для дачи, даже видеонаблюдение установлено за заправщиками, чтобы не дай бог больше не накачал. Потому как были случаи взрывов, даже со смертельными исходами и сейчас такая заправка грозит серьезными неприятностями владельцам. Стали требовать не только наличие заглушки, но даже резиновых колец по корпусу баллона. Теперь по существу вопроса. пустой пропановый баллон на 50 литров весит 22.5 килограмма. Газа в него заправляют 21.2 килограмм — это по максимуму. Итого общий вес полного баллона составляет 43.7 килограмма.
• У меня вот такие данные:50-килограммовый балон содержит примерно 20 кг пропана. Ну плюс-минус на неравномерность заправки.А вот 27-килограммовый балон вмещает в себя 11 килограммов пропана. или вы про другой газ говорите?
• Я задумывался сам над этим вопросом, потому что сам хочу купить газовый баллон для дачи и газовую плиту чтобы сэкономить на электричестве.Пустой газовый баллон 50 литров весит около 22 килограммов. Масса газа в нм составляет примерно столько же сколько весит и сам баллон. То есть один литр газа весит чуть поменьше полкилограмма.
• Не так уж и много. Чуть больше двадцати килограмм по нормативам, именно так должны заправлять. Учитывая, что сам пустой баллон весит 22 килограмма, то получается, что заправленный газом баллон будет весить в районе 43-44 килограмм.

Читать также: Наполнитель для галтовки otec

Газовый баллон – устройство, виды, характеристики

Газовый баллон имеет цилиндрическую форму со скругленными основанием и вершиной. Ровно по центру относительно середины сечения, как правило, сверху размещается вентиль. Как вариант, выходное отверстие может располагаться сбоку – например, в моделях для газо-топливной системы автомобиля.

Автомобильная версия баллонов Источник power-gas.ru

Техническая информация, размещаемая снаружи на поверхности баллона, зачастую если не сразу, то после минимальных расчетов позволяет понять, сколько газа в баллоне 50 литров. Разберем, каково устройство стандартного экземпляра, какие его разновидности существуют и какими параметрами он обладает.

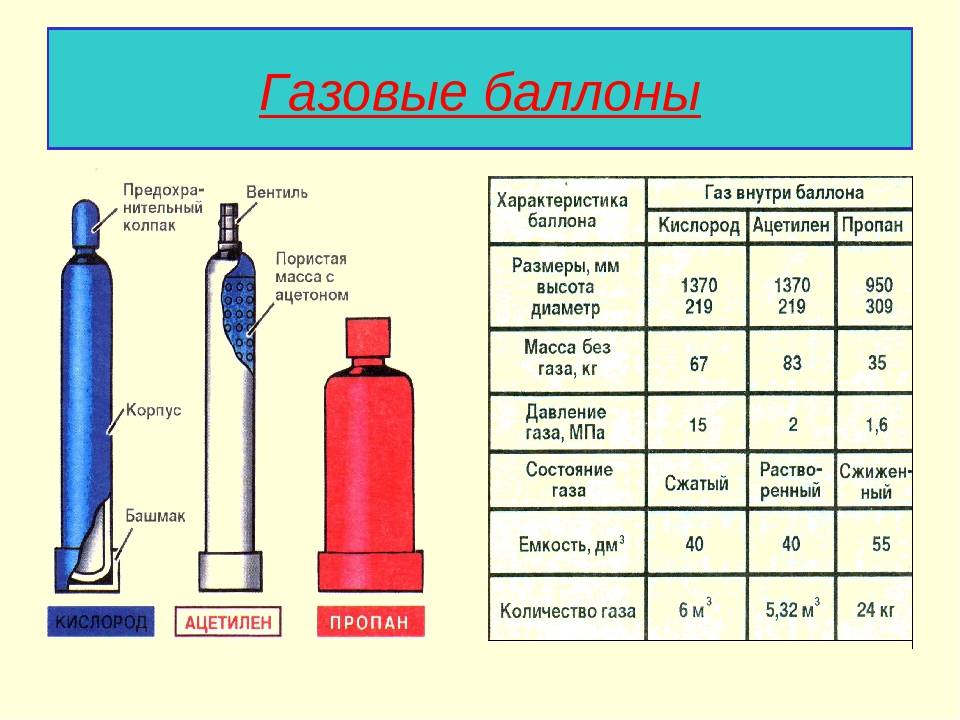

Устройство

Классический газовый баллон бытового типа состоит из следующих основных узлов:

• Корпус. Состоит из трех основных элементов – цилиндра и двух чаш. Изготавливается либо из прочной стали толщиной не менее 2 мм, либо композиционного сплава. Скругленная внутренняя поверхность изделия обусловлена законами природы, по которым сжиженный газ давит на стенки – чтобы предупредить перепады и случайный разрыв.
• Опора-башмак. Специальное приспособление для устойчивой установки емкости на горизонтальную поверхность в вертикальное положение.
• Выпускное устройство. Может оснащаться вентилем или клапаном. Чаще всего применяется вентиль. При этом он должен быть долговечным и выдерживать перегрузки давления – до 190 атм. Боковой выход имеет резьбу для накрутки шланга, редуктора или транспортировочной гайки-заглушки.

Пропановые баллоны с вентилями Источник sovet-ingenera.com

Протекционный конус или воротник. Предотвращает вентиль при перевозке от случайных повреждений.

Изнутри баллон заполнен газом – в двух агрегатных состояниях – жидком внизу и газообразном вверху. Согласно Госстандарту, все газовые емкости под давлением должны окрашиваться в свой индивидуальный цвет. Так, кислород – синий, азот – черный, ацетилен – белый, пропан – красный и т. д.

Сколько стоит заправить газовый баллон (5, 12, 27, 50 литров)

В среднем по Российской федерации стоимость заправки газовых баллонов обходится в 14,7-19 рублей за литр.

Как и чем заправлять баллон

Начнем с того, что заправлять баллоны пропановой смесью (а на современных АГЗС, в Ваш автомобиль не будут заправлять чистый пропан) на обыкновенных автомобильных заправках не стоит. Это обуславливается тем, что на АГЗС заправляют Бутан технический (С4h20), который прекращает активно испаряться при температуре -0,5oC. При движении, в баке автомобиля, этот газ активно смешивается, и нагревается от редуктора.

В промышленных целях, например для резки металлоконструкций при температуре ниже +10oC допустимо использовать Бутан технический, но при условии, что ёмкость и оборудование будут подогреваться. Чистые Бутан и Пропан технические смеси встречаются крайне редко. Северные и жаркие страны составляют этому основное исключения. В них используется чистый ПТ (С3H8), по причине того, что у него температура прекращения активного испарения -42,1oC.

Заправлять газовые баллоны необходимо в специализированных компаниях, которые предоставляют услуги данного характера.

Сравнение цен по нескольким регионам

В Москве и Московской области цены на заправку баллонов в среднем такие:

Пропан 21кг/50л – 950 рублей. Пропан 11кг/27л – 530 рублей. Пропан 5кг/12л – 340 рублей. Пропан 2кг/5л – 220 рублей.

Цены в столице приведены без учёта тары. Неудивительно, это самые большие цены, которые были найдены в сети интернет. Но все прекрасно знают Московские цены на абсолютно все, именно поэтому данный прайс-лист не так сильно удивляет. Необходимо заметить, что в некоторых городах нашей страны, например Краснодар, заправка бытовых баллонов в черте города запрещена.

2

Какую нагрузку выдержит корпус и вентиль

Стандартные емкости, изготовленные по нормам ГОСТ, могут выдержать рабочее давление в пределах от 9,8 до 19,6 МПа. Причем толщина листа, из которого готовят обечайку и чаши для баллона, выдерживающего давление до 190 атмосфер, доходит до 6 мм. Однако такой напор не выдержит ни один газопотребляющий прибор. Да и вес баллона из 6-миллиметровой стали будет очень значительным. Поэтому рабочее давление газа в баллоне емкостью 50 литров всегда равно 16 атмосферам, а точнее 1,6 МПа. Именно на такое давление рассчитаны бытовые редукторы, к которым подключают домашние котлы, колонки, плиты, духовые шкафы и конвекторы.

В баллоне на 50 литров рабочее давление равно 16-ти атмосферам

Впрочем, швы корпуса и запорный узел емкости ориентируют на более значительное давление в газовом баллоне – на 25 атмосфер (2,5 МПа). Правда, такое давление емкость испытывает только раз в пять лет – во время текущей проверки. И если швы баллона не смогут выдержать 25 атмосфер, то емкость отбраковывают и сдают в утиль. Вентиль может выдержать громадное давление – до 190 атмосфер. Именно такому напору может сопротивляться запорный узел, состоящий из штока и резьбовой пары. Хотя даже во время испытаний запор держит всего 25 атмосфер, а во время эксплуатации – не более 16 атмосфер. Именно на такое давление и нужно ориентироваться, рассчитывая, сколько газа помещается в стальном баллоне на 50 литров.

Габариты и вес 50 литровых сосудов

Чтобы определить, сколько весит пустой газовый баллон объемом 50 литров, необходимо знать толщину стенок и размеры резервуара.

Так как производство газовых баллонов возможно лишь с соблюдением определенных стандартов, все необходимые характеристики уже содержатся в них. Согласно ГОСТ 15860, толщина металла для газового баллона на 50 литров, предназначенного для хранения легких углеводородов равна 3 мм.

Стандартный диаметр баллона на 50 л, в котором транспортируется пропан или бутан – 299 мм. А высота его корпуса может варьироваться от 840 до 1015 мм.

Самые популярные пятидесяти литровые баллоны для углеродных газов размером 299х960 мм. Сосуды, для транспортировки газов, хранящихся под более высоким давлением, имеют иные характеристики, отраженные в ГОСТ 949-73

В нормативах по изготовлению газовых баллонов указано, что толщина стали может быть равна 2,5 мм. В этом случае изготовитель должен уменьшить диаметр сосуда до 292 мм и увеличить его высоту. Минимальная высота в этом случае начинается с отметки 876 мм.

Так, диаметр стандартного 50 литрового баллона составляет 29,9 см, а высота – 93 см. При этом масса незаполненного, пустого баллона с учетом типового запорного вентиля равна 22 кг. При правильной заправке баллона необходимым количеством газа, вес установится на отметке 43,2.

Вместительность газового баллона

Согласно правилам эксплуатации, 50 литровый газовый баллон можно наполнить 42,5 литрами сжиженного газа. Данный объем содержимого, для газового баллона 50 л установлен нормативной документацией, в которой говорится, что в целях безопасности, емкость может быть заполнена не больше чем на 85%.

Кроме того, нельзя расходовать содержимое сосуда до конца.

На практике заправщики баллонов стараются не рисковать и часто они наполняют емкость лишь на 75%. Поэтому в распоряжении дачника или сварщика после покупки заправленного баллона остается 37,5 литров, что равно 18-19 кг

Давайте попробуем рассчитать сколько кубометров газа будет содержаться в 50 литровом баллоне. Известно, что при стандартных условиях из 1 кг СУГ получается 0,526 кубометров пропана или 0,392 – бутана. При этом процентное соотношение газовой смеси составляет 60:40 (60% – пропан и 40% – бутан).

Просчитаем объем пропан-бутановой смеси, при условии, что в баллоне 21,2 кг газа:

21,2 кг • (0,526 • 0,6 + 0,392 •0,4) = 10,01 м3

Это значит, что 50 литровый баллон содержит примерно 10,01 кубометра газа.

На сколько хватит баллона с газом?

Для того, чтобы определить на какой период хватит заполненного 50 литрового баллона с пропаном, потребуется просчитать, сколько газа будет потреблять тот или иной прибор.

Например, у вашей 4-конфорочной плиты расход газа составляет 0,45 кг/час (эти сведения можно посмотреть в технической документации к прибору). Далее, разделим количество газа в баллоне на расход: 21,5/0,45= 47,7. Значит, если включить все 4 конфорки, то баллона хватит примерно на 47 часов.

Безусловно, все четыре конфорки работать постоянно не будут, а, значит, баллона хватит на более длительный период.

Если баллонный газ планируется использовать и для отопления, то его расход можно просчитать так же, как и для газовых плит. Для примера, давайте рассчитаем, на сколько дней хватит 50 литрового заполненного баллона для отопления частного дома, если известно, что максимальный расход газа газовым котлом составляет 1,5 кг/час.

Прежде чем произвести расчеты, стоит учесть, что котлы работают в среднем по 10 часов. Но, если котел предполагается использовать также для подогрева горячей воды, то расход газа увеличивается практически на 20%.

При проектировании автономного газоснабжения с одновременным подключением нескольких баллонов потребуется газовая рампа. С помощью нее можно подключать к редуктору до 12 баллонов

Разделим массу газа в баллоне (21,5 кг) на его расход (1,5 кг/час) и получим 14,3 часов. Если учесть, что газовый котел работает не круглые сутки, то баллона с СУГ может хватить максимум на 2-3 дня.

Кроме того, не следует забывать, что расход топлива также зависит от степени утепления вашего загородного дома и среднесуточной температуры на улице. Так, чем меньше утеплен дом и чем ниже температура окружающей среды, тем больше котлу потребуется сжечь топлива, чтобы помещение прогрелось до комфортной температуры.

Произведенные расчеты свидетельствуют о том, что 50 литрового баллона недостаточно для комфортного проживания в загородном доме, тем более, если газ потребляет и котел, и плита. Поэтому многие владельцы частных коттеджей проектируют систему газоснабжения на основе сразу 3-4 50-литровых газовых емкостей, что требует соблюдения особых условий их эксплуатации и хранения.

Виды технических газов

Существует немало видов технических газов, полученных любым из указанных способов. Среди основных можно выделить такие как:

Газы кислород, азот, углекислота и аргон получаются при делении воздуха на две составляющие – кислород и азот, для этого применяют специальные устройства и аппараты – воздухоразделители.

Гелий получают,добывая гелийсодержащие природные газы, пропан https://www.nvph.ru/Propan-gaz вырабатывается при добыче углеродного сырья. Химическим методом, присоединении путем химической реакции воды и карбида кальцияпроизводят ацетилен.

Помимо основных видов технических газов можно также выделить медицинские газы, которые активно применяют в работе многих приборов, а также в некоторых терапевтических и реанимационных процедурах. Примером такого вещества является медицинский кислород.

Кроме того, в современной промышленности очень часто применяют газовые смеси, которые состоят из нескольких компонентов-газов. Использование такой смеси помогают существенно улучшить результат работ. Особым спросом пользуются сварочные газовые смеси, к которым относятся такие как защитная газовая смесьосновным компонентами которой является аргон и углекислота, а также проверочные газовые смеси, используемые в метрологии, созданные на основе чистого технического газа.

Правила безопасной эксплуатации газовых баллонов

При эксплуатации емкостей со сжатым газом необходимо соблюдать определенные правила безопасности.

Перемещение газового баллона

В частности, нельзя допускать:

1. Утечек газа через стыки и резьбовые соединения и образования взрывоопасной смеси с воздухом.
2. Теплового воздействия на емкости, которое может привести к росту объема газа и давления внутри баллона.
3. Механических воздействий ударного типа, которые могут повредить стенки емкости.

Правила безопасности требуют, чтобы перевозка емкостей проводилась с установленными на них защитными колпаками.

Сосуды с газом могут перевозиться с места на место в горизонтальном или вертикальном положении. Но при этом необходимо обеспечить защиту от самопроизвольного перемещения емкостей внутри кузова.

Недопустимо бросать емкости с газом ударять их о твердые предметы.

Правила безопасной эксплуатации газовых баллонов

Газовую емкость в жилом помещении хранить недопустимо. В идеале сосуд с газом должен храниться в отдельно стоящем железном ящике.
