Инфракрасный карбоновый теплый пол: принцип действия и правила укладки

Особенности эксплуатации и ремонта системы

Теплый пол из карбоновой пленки или стержней безусловно делает помещение более комфортным. Поэтому приверженцев этого типа обогрева становится все больше. Но вопросы о вероятности возникновения поломок и возможном ремонте беспокоят потенциальных пользователей оборудования.

Правила использования теплого пола

Чтобы теплый пол из карбонового материала прослужил весь срок, заявленный производителем, нужно придерживаться правил его эксплуатации. Все это описано производителем в инструкции к конкретному товару

Важно, чтобы система теплого пола имела все документы и сертификаты соответствия, подтверждающие ее качество

В сопровождающей документации пленочного и стержневого карбонового пола будет прописано, как правильно им пользоваться

Ведь у каждого производителя свои технические характеристики материала. Но есть общие правила, соблюдением которых желательно не пренебрегать.

Во-первых, нужно выдержать время после укладки, рекомендуемое производителем. Это значит, что пользоваться теплым полом можно только по истечении указанного срока. Например, у стержневых матов, уложенных под плитку, длительность ожидания составляет от 28 дней. Только после полного высыхания можно начинать пользоваться инфракрасным отоплением, установленным в пол.

Во-вторых, важно не игнорировать требования к монтажу, указанные в инструкции. Если система не укомплектована терморегулятором и датчиком температуры, то надо обязательно их докупить

В противном случае из затеи обустройства инфракрасных теплых полов ничего стоящего не выйдет.

Укладывать датчик температуры важно по всем правилам. Также, сверху над ним нельзя ставить мебель – это чревато сбоями в его работе и получением недостоверных сведений о температурном режиме во всем помещении

В-третьих, при использовании пленочного материала лучше отказаться от размещения под объемной мебелью – шкафами, диванами, комодами. В случае со стержневым полом можно не беспокоиться о будущем расположении мебели – эта система более совершенна и способна к саморегулированию.

В-четвертых, убирать можно и нужно. Совершать уборку в помещении с теплыми полами следует так, как это происходило до их монтажа. Материал, уложенный под плиткой, ламинатом или паркетом, не боится влажной уборки и обработки специальными средствами, предназначенными для ухода за декоративным покрытием пола.

Теплый пол: как устранить поломку

Вопрос о возможном выходе из строя карбонового теплого пола беспокоит не только реальных, но и потенциальных пользователей. Хотя производитель гарантирует от 10 и более лет беспроблемной работы системы, мысли о ремонте приходят заранее.

Благодаря особенностям устройства инфракрасного пола при выходе из строя определенной секции вся система не пострадает. Поломка скажется только на отсутствии нагрева пола под сломанным сегментом. Все остальное покрытие будет работать в обычном режиме.

Когда же перестали работать несколько участков системы, функционирование которых чрезвычайно важно для потребителя, то предстоит проводить ремонтные работы. Сложность и стоимость ремонта будет зависеть от типа материала, использованного при обустройстве инфракрасного теплого пола

Сложность и стоимость ремонта будет зависеть от типа материала, использованного при обустройстве инфракрасного теплого пола

Если речь идет о стрежневом варианте, то, при покупке качественного оригинального оборудования, гарантия составляет около 10, а срок службы – от 25 лет. Но, в случае приобретения дешевого аналога можно уже через 1-1,5 года наблюдать выход из строя отдельных стержней. В результате через 3-4 года после начала эксплуатации половина теплого пола может перестать быть таковой.

Чтобы все починить, придется полностью снимать декоративное покрытие и менять части мата или полностью демонтировать всю систему. Это довольно трудоемкий процесс, ведь укладка производилась «по мокрому». Поэтому, выбрав стержневой карбоновый теплый пол, следует тщательно проверить сопровождающую документацию, чтобы не купить подделку.

Ремонт инфракрасной пленочной системы отопления не потребует колоссальных затрат времени и средств. В этом случае предстоит снять ламинат или линолеум и заменить часть, вышедшую из строя. Сделать такие действия легко, если монтаж карбоновой пленки совершался сухим способом.

Если же была использована карбоновая пленка с перфорацией, поверх которой заливалась стяжка или наносился плиточный клей, то при выходе из строя большого количества участков предстоит проводить капитальный ремонт пола

Можно ли укладывать пленочный пол под плитку?

Дать ответ на этот вопрос легко, но перед этим важно проанализировать условия эксплуатации пола, посмотреть рекомендации по укладке системы. В инструкции к нагревательным полотнам указано, что они могут быть уложены и под ламинат, и под дерево, и в том числе под плитку кафельную

Таким образом, монтаж этой системы под кафель можно производить смело.

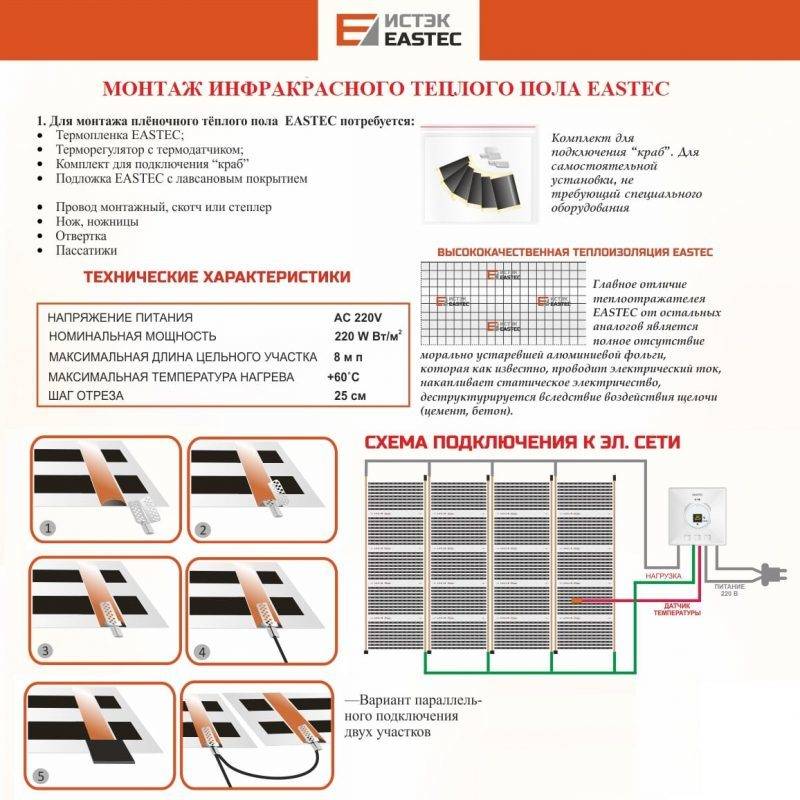

Монтаж пленочного теплого пола

Инфракрасная пленка для пола

В целом же, ИК полы обычно укладываются под ламинат, ковролин и т. д. по технологии так называемого «сухого монтажа». Но, тем не менее, их укладывают и под плитку, но уже с использованием плиточного клея, а иногда и стяжки или смесей для наливных полов

Однако в последних двух случаях важно помнить о некоторых особенностях проведения работ

1. Адгезия у пленки невелика. Именно поэтому просто заливать ее цементным раствором нежелательно – стяжка получится плавающей. При падении на такое основание чего-то тяжелого на стяжке может образоваться трещина, исправить которую не получится. Интересно, что для повышения адгезии многие пытаются сделать на поверхности пленки насечки и разрезы, но ряд этих процедур негативно скажется на результате работ. Все эти места придется тщательно изолировать, иначе полы могут начать биться током.

2. Пленка не любит щелочь. Цементные растворы, которые используются для заливки стяжки, имеют щелочную среду и будут оказывать крайне негативное воздействие на ИК пленку. Таким образом, она быстро придет в негодность. Результатом может стать короткое замыкание или просто поломка всей нагревательной системы.

У инфракрасного теплого пола есть свои минусы

В целом же, под плитку можно использовать кабельный пол – он, скорее всего, прослужит дольше, чем пленочный, и является специально предназначенным для такого вида работ типом подогрева полов. По крайней мере, для «мокрой» установки он идеален. Однако, если монтировать ИК полы правильно и с соблюдением всех требований безопасности (заземление, работы в сухом помещении и т. д.), проблем с ними быть не должно.

Пленочный теплый пол Heat Plus

Устройство и принцип работы

Стержневой пол относится к виду электрических карбоновых нагревательных устройств. Он имеет довольно сложную конструкцию, которая состоит из термических эластичных матов. Они в свою очередь оснащены гибкими стержнями заполненными смесью из карбона.

Система имеет параллельную схему подключения. Каждый стержень в ней изготовлен из полимерного материала с высокой термостойкостью. Карбоновые элементы между собой скреплены медным многожильным кабелем. Все провода имеют пленочную оболочку, которая ограничивает доступ влаги.

Устройство оснащено датчиком температуры и терморегулятором. При подключении к электросети нагревательные элементы конструкции стержневого типа излучают инфракрасное тепло. При этом половое покрытие прогревается равномерно, а параллельное соединение позволяет оставаться системе в рабочем процессе при повреждении одного составляющего карбонового элемента.

Виды карбоновых систем

Карбоновая система теплого пола выпускают двух типов – пленочное и стержневое покрытие. Оборудование имеет различную конструкцию и технические характеристики.

Пленочные полы

Устройство представляет собой сплошное термостойкое пленочное покрытие, между слоями которого расположены карбоновые полосы. Нагревательные элементы между собой спаяны с помощью медных шин.

Пленка, изготовленная из качественного прочного полипропилена, выдерживает высокий температурный режим – до 120 градусов по Цельсию. При этом материал совершенно не деформируется и не теряет первоначальных характеристик.

Один рулон пленочного теплого пола имеет длину 50 метров, а ширина его колеблется в пределах от 50 до 100 сантиметров. Толщина полипропиленового слоя может быт в пределах 0,23- 0,47 миллиметров.

Монтаж пленочной системы обогрева производится сразу под финишное покрытие при условии наличия правильно оформленной ровной основы пола. Благодаря этому значительно облегчается весь процесс укладки и демонтажа оборудования.

В зависимости от категории карбонового пленочного материала потребляемая мощность таких теплых полов может иметь показатели от 130 до 400 ватт на метр квадратный. При этом соответствующая максимальная температура нагрева поверхности составляет от 40 до 80 градусов. Расход энергии в процессе работы системы не превышает 25,-35 ватт в час.

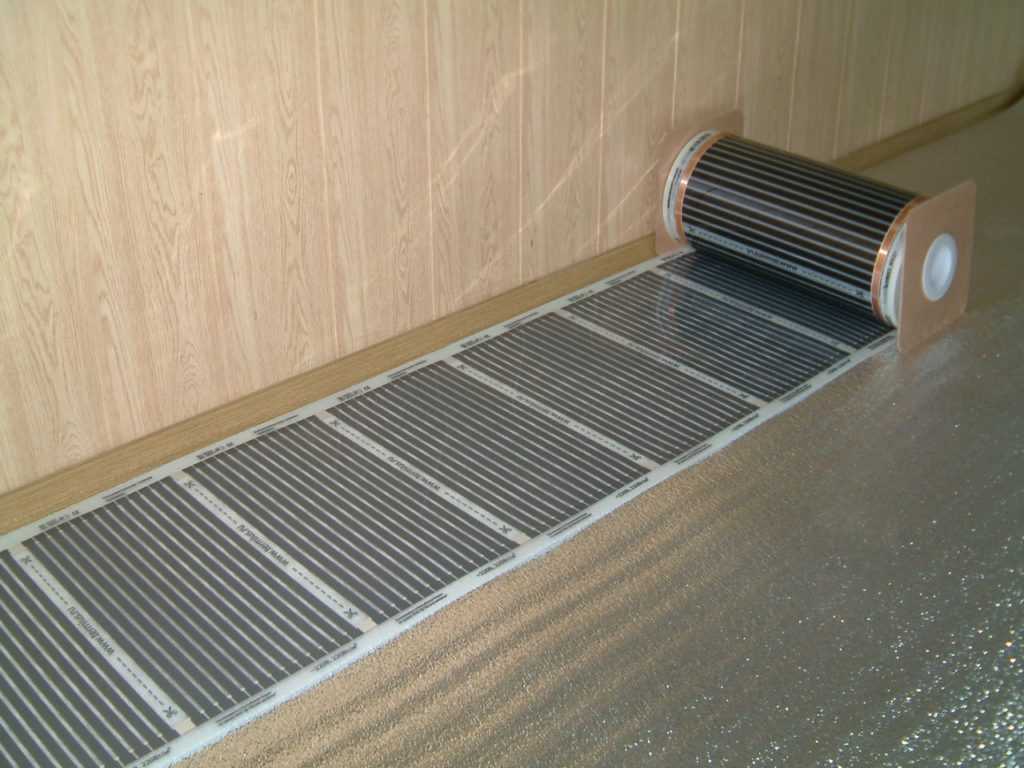

Укладка нагревательной карбоновой пленки

Стержневой пол

Такой вид карбонового теплого покрытия имеет другую конструкцию. Состоит система из заполненных смесью из карбона стержней. Такие гибкие элементы нагрева изготовлены из крепкого полимера, который обладает высокой термостойкостью.

Каждый стержень между собой соединен многожильным проводником из медного сплава. Все провода покрыты защитным полипропиленовым слоем. Параллельное их подключение позволят бесперебойно работать оборудованию при выходе и строя отдельных нагревательных участков.

Стержневой карбоновый теплый пол

Инфракрасное излучение, возникающее в процессе поступления электричества к карбоновым стержням, полностью прогревает всю площадь полового покрытия. Одновременно с этим при сильном нагреве отдельных зон мощность системы снижается. Такое свойство позволяет исключить возможность перегрева конструкции и прокладывать оборудование в местах, где располагаются крупные предметы интерьера помещения.

Монтаж стержневого устройства обогрева выполняется исключительно в стяжку. Если предполагается финишное покрытие из керамической плитки, то можно размещать систему в слоях клеевого раствора. При этом для укладки карбонового теплого пола стержневого типа обязательно требуется специально подготовленное основание с хорошей теплоизоляционной защитой.

Функционируют стержневые теплые полы с максимальным нагревом рабочей поверхности 60 градусов. Расход электрической энергии в процессе работы составляет от 20 до 50 ватт в час.

Пленочная и стержневая отопительная система отличается своей универсальностью, так как оборудование можно устанавливать под финишное покрытие пола любого типа. При этом качество обогрева совершенно не снижается.

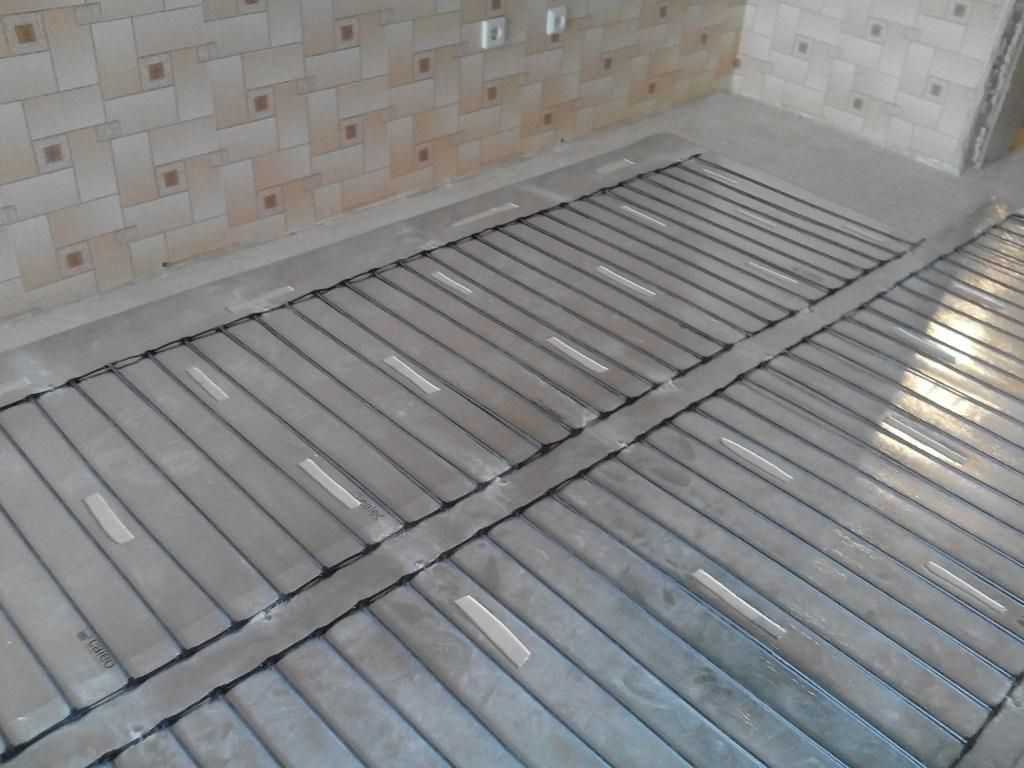

Укладка стержневых нагревательных матов

Принцип действия

Функционирование нагревательных кабелей предполагает способность их материала, в качестве которого выступает специальный сплав, преобразовывать электроэнергию в тепло. Все они обладают максимальной влагозащищенностью, а их мощность находится в пределах 10-30 Вт на 1 метр. Что касается форм, в которых могут быть представлены подобные кабели, то таковыми являются:

• катушки;
• секционные системы;
• рулоны (маты).

Последний вариант закрепляется змейкой на армирующей сетке, которую можно обрезать, но при условии, что обеспечивающие нагрев и питание провода не будут затронуты. Таким образом, нагревательные маты позволяют с легкостью обходить мебель, технику и другие предметы интерьера. В большинстве случаев подобные системы отопления предполагают использование двужильного резистивного кабеля, а оконцевание их питающего проводника выполняют посредством термоусаживаемой трубки.

Стоит также добавить, что в состав теплого пола входят:

• кабель;
• регулятор температуры – ручной или с программным управлением;
• термодатчики – внутренние или внешние.

Как правило, в режиме максимальной нагрузки кабель нагревается до температуры 60-65°C. Стандартные его значения, актуальные для обычной повседневной эксплуатации, являются гораздо меньшими – порядка 30°C.

Почему ик-полы популярны в квартирах

При рекламировании инфракрасных полов менеджеры почему-то всегда делают акцент на скорость обогрева и целебные свойства луча, уничтожающего микробы, насыщающего помещение отрицательными ионами и пр., хотя именно эти свойства и вызывают больше всего недоверия потребителей. Нигде в интернете вы не найдете примеров тому, что люди исцелились от болячек или улучшили свое здоровье, благодаря установке ик-системы отопления.

Зато о таком очевидном и важном плюсе, как простота укладки, говорят в последнюю очередь. А ведь именно это становится решающим для тех хозяев, кто не желает вскрывать старые полы, делать капитальный ремонт, а хочет лишь слегка улучшить тепловой режим в одной из комнат, к примеру, в детской

Достаточно демонтировать напольное покрытие, уложить ик-систему и вновь накрыть тем же финишным материалом.

Конечно, есть некоторые нюансы при укладке разных типов инфракрасного пола, но в целом его монтаж гораздо проще, нежели укладка водяных или электрических систем обогрева.

Кроме помещений, инфракрасные полы отлично снимают наледь с крыльца и ступеней и при этом не боятся никаких перепадов температур и морозов

Монтаж инфракрасного пола

Важным качеством пленочного теплого пола является тот факт, что для него не требуется обустраивать новое основание. Вполне достаточно будет провести ремонт, очистку и выравнивание старого покрытия. Все необходимые работы можно разделить на несколько этапов, речь о которых пойдет дальше.

Материал и инструментарий

Решив монтировать у себя стержневой пол, необходимо купить выбранную модель, в комплекте которой есть все компоненты для обустройства конструкции.

Помимо этого, нужно приобрести:

• подложку;
• термоусадочные трубки;
• терморегулятор;
• гильзы;
• провод для соединения, имеющий двойную изоляцию.

Из инструмента, следует запастись ножницами, кусачками, ножом, отвёрткой, скотчем. Понадобится и строительный фен, для прогрева термоусадочных труб.

Подготовка основания

Перед укладкой необходимо качественно подготовить бетонное основание. Сначала его необходимо пропылесосить – помимо непосредственно очистки, это позволит обнаружить различные повреждения основания, которые необходимо устранить. С особой тщательностью нужно заняться щелями на стыке полов и стен – именно через них обычно уходит большая часть тепловой энергии.

Любые трещины и щели нужно расширить и очистить. Для их устранения чаще всего используются специальные ремонтные смеси или обычный герметик. Для заполнения крупных повреждений можно воспользоваться монтажной пеной. В любом случае, после застывания используемой смеси необходимо срезать ее остатки, после чего можно двигаться дальше.

Монтаж нагревательных элементов

На готовом основании стоит заранее разметить все участки, на которых будет располагаться пленка. Кроме того, стоит отметить и части пола, предназначенные для установки мебели, чтобы не устанавливать в этих местах отопление.

В соответствии с разметкой нужно нарезать пленку на подходящие куски

Разрезать ее нужно четко по штрихам, не отступая от них, и соблюдая осторожность – разрезанная не в том участке пленка в лучшем случае просто не станет работать

Подготовленная инфракрасная пленка для пола укладывается на нужных участках. Для фиксации материала подходит скотч или термоклей

Нужно обязательно обратить внимание на расположение медных полос – они обязательно должны находиться снизу

В утеплительном слое вырезаются пазы для прокладки кабеля, клемм и термодатчика, чтобы эти элементы не торчали над пленкой. Термодатчик лучше всего расположить с учетом нескольких показателей: во-первых, должно хватить родного провода, во-вторых, расстояние до стены должно быть не менее 50 см, в-третьих, прибор должен располагаться по центру одной из нагревательных полос.

После укладки датчика нужно подвести его кабель к терморегулятору. Теперь можно крепить и обжимать клеммы к шинам контактов. Далее к клеммам присоединяются провода.

Закончив укладку всех элементов системы, нужно изолировать все соединения при помощи специальных накладок. Изоляция обеспечит герметичность контактов. То же самое нужно сделать на местах, где пленка была обрезана – точки выхода медных шин необходимо обязательно закрыть.

Подключение

Подключение устройства состоит из нескольких этапов:

1. Установка терморегулятора на запланированном месте.
2. Соединение электрической схемы:
3. зачистка кабеля в местах разреза на 1 см;
4. установка контакта (он входит в комплект) на зачищенный конец кабеля, его следует хорошо зажать клещами;
5. соединение со вторым контактом — производится путём пропускания провода сквозь термоусадочную трубку, и подведение и фиксация его к клемме, предварительно с кабеля снимается изоляция;
6. прогревание феном термоусадочной трубки;

Таким образом, производится сборка всей системы.

Размещение температурного датчика — его лучше устанавливать в гофротрубе. Для этого, в слое утеплителя делается углубление, в которое помещается гофра с датчиком внутри. От прибора протягивается кабель и подсоединяется к терморегулятору.

Провода идущие от стержневого пола соединяются с клеммами терморегулятора. На этом, подключение стержневого тёплого пола завершено, и следует проверить его в работе. Система включается на несколько часов, возможно оставить пол включённым на сутки.

Технические характеристики материала

Приведенные ниже данные по инфракрасной пленке для теплого пола носят обзорный, усреднённый характер. Конкретные характеристики изделия надо уточнять при покупке.

Предложенных данных достаточно для планировки расположения полотен, разметки основания, расчета мощности. Исходя из технических особенностей, можно понять, подойдет ли ИК-система для эксплуатации в конкретных условиях.

Показатели термопленки:

1. Ширина рулона – 50-100 см. В бытовых целях, как правило, используются покрытия с шириной 50-60 см. При обустройстве бани, офиса или промышленного объекта – 70-100 см. Суммарное энергопотребление почти одинаково, но более широкий материал обойдется дороже.
2. Длина полосы – 6-50 м. Предельно допустимое значение определяется производителем. В длинном помещении целесообразно выполнить раздельное подключение по половинкам с установкой двух терморегуляторов.
3. Питание от сети в 220 В. Используется бытовая однофазная электросеть.
4. Пиковая потребляемая мощность – до 150-230 Вкв.м. Параметр зависит от производителя и типа пленки. В среднем, для поддержания температуры в помещении на уровне 21-24°С (30°С на поверхности пленки), энергопотребление составит 25-45 Вт/кв.м.
5. Температура плавления термопленки – 210-250 °С. При соблюдении всех правил по укладке теплого пола температура поверхности ИК-покрытия никогда не достигнет критичных значений.

После включения пленка за 2-3 минут нагревается до максимальной температуры.

КПД ИК-лучей дальнего спектра действия достигает 90-95%. Эффективность прогрева во многом зависит от качественной теплоизоляции комнаты. Чтобы система прогревала помещение, площадь термопленки должна составлять не менее 70-80% поверхности пола

Виды карбоновых полов

В настоящее время карбоновый пол имеет два вида, это – стержневые маты и пленка. Каждая модель имеет общие преимущества перед другими системами, но у них есть и свои отличия. Поэтому, чтобы правильно сделать выбор, стоит рассмотреть их более подробно.

Стержневые маты

Эта модель электрических полов выпускается рулонами, со следующими стандартами: ширина — 83 сантиметра, длина до 25 метров, толщина не более — 3,5 миллиметров.  В их комплект входят терморегулятор и датчик для измерения температуры. У стержневых матов потребление мощности зависит от температуры нагрева, в среднем она составляет от 110 до 180 Ватт на погонный метр. Энергопотребление на погонный метр составляет не более 50 Ватт в час, с питанием от электросети мощностью не более 220 Вольт. Этот вид теплых полов можно сочетать с любыми напольными покрытиями, но идеальным решением будет, уложить стержневой карбоновый теплый пол под плитку.

Монтаж стержневых матов

За счет того, что производители выполнили большую часть работы, монтаж карбонового теплого пола проводится в несколько раз быстрее, чем устройства из электрических кабелей.  Монтаж кабельных моделей довольно кропотлив.  Так как прежде чем произвести фиксацию элементов, нужно произвести укладку кабеля, с правильно выдержанным расстоянием. Если учесть, что такая работа потребуется не на один метр, тогда можно предположить, что она отнимет достаточно большого количества времени. В карбоновом стержневом теплом полу расстояние между стержнями уже учтено, поэтому для монтажа достаточно будет расстелить мат на поверхности пола и зафиксировать его строительным скотчем или клеем. Там где потребуется развернуть мат, нужно будет вынуть стержни из сетки, сетку разрезать по намеченным линиям и уложить параллельно первой полосе на расстоянии 6 см., внимательно следя за тем, чтобы кабеля не задевали друг друга. После того, как будет выполнена укладка, тонким слоем заливается бетонная стяжка.

Инфракрасная пленка

Пленочный карбоновый теплый пол состоит из сплошного слоя. Его элементы соединены пайкой, за счет чего такое крепление более надежно, чем клипсование. Карбоновую пленку можно кроить на полосы разной величины, в любом направление. В настоящее время существует два вида инфракрасной пленки:

1. Обычная. Такая пленка состоит из одного или двух слоев полипропилена, на который полосами нанесен слой карбоново – графитовой смеси.
2. Сплошная. Эта пленка имеет большую защиту от перегрева, так как состоит она из 13 слоев, где с каждой стороны по 5 слоев безопасности и 3 слоя между ними рабочих. Изготавливается такая пленка из чистого карбона, поэтому цена у нее значительно выше, чем у обычной пленки.

Обе эти пленки карбоновых полов абсолютно безопасны, так как могут выдержать температуру до 120 градусов. Но если сплошную пленку можно укладывать под габаритную мебель и электротехнику, обычную же в этих местах использовать категорически запрещается, по тем причинам, что может произойти эффект теплового запирания.

Монтаж инфракрасной пленки

Особенностью пленочных полов в том, что при их монтаже нет необходимости заливать бетонную стяжку. Для того, чтобы их смонтировать, достаточно будет расстелить пленку на чистое основание помещения, а затем произвести укладку напольного покрытия. Но здесь стоит отметить, что пленочный теплый пол не сочетается с ковролином и кафельной плиткой. Так как в первом случае будет недостаточная теплопроводность, а кафельная плитка требует наличие бетонной стяжки. С деревянными покрытиями тоже есть свои ограничения. Во избежание образования трещин при рассыхании древесины, пленочные полы не должны превышать температуру 28 градусов. Идеальным вариантом будет расположить теплый пол под ламинат или линолеум.

Устройство и принцип работы

Теплый карбоновый пол относится к электрическим отопительным устройствам. Нагрев полового покрытия осуществляется за счет инфракрасного излучения. Диапазон действующих волн составляет 5 – 20 мкм.

Такой процесс в системе происходит благодаря ее конструкции, которая состоит из нагревательных полос или стержней, заполненных карбоновой смесью. Каждый элемент скреплен проводниками из меди, через которые поступает электрический заряд.

Все провода и греющие детали облачены в защитную полипропиленовую оболочку. Поэтому карбоновое отопительное оборудование не боится воздействия влаги. За счет параллельного типа соединения ИК система обогрева способна функционировать даже при повреждении отдельных ее участков.

Инфракрасное излучение, которое выделяет электрическое карбоновое устройство, позволяет равномерно прогреть всю площадь напольного покрытия. При этом тепло распространяется на окружающие предметы. Благодаря таким свойствам воздух в помещении не пересушивается и создается, благоприятный микроклимат.

Карбоновый теплый пленочный пол

Это интересно: Устройство и критерии выбора тепловой газовой пушки

Пленочный карбоновый теплый пол

Пленочный карбоновый электрический теплый пол получил свое название от внешнего вида – пленки. Хотя фактически нагревательным элементом выступает карбоново-графитовая смесь, которая расположена между двумя слоями плотного полимера. Полимерная пленка выдерживает температуру до 120 °C, что позволяет говорить о надежной защите нагревательного элемента. Таким образом, трехслойная структура пленки, обеспечивает хороший обогрев и удобство монтажа. А за безопасность эксплуатации отвечают 5 защитных слоев, нанесенных с каждой стороны пленки.

Нагревательная карбоновая пленка теплого полаПленочный карбоновый теплый пол

Особенность пленочного карбонового пола в том, что он не нуждается в обустройстве стяжки. Чтобы смонтировать систему, достаточно уложить пленку под чистовое покрытие пола.

Примечание. Пленочный пол монтируется на подготовленное основание, непосредственно под чистовое напольное покрытие. При монтаже системы запрещено использование фольгированного утеплителя.

Сфера использования карбонового пленочного пола

Сплошной карбоновый пленочный теплый пол можно уложить под любое напольное покрытие. Исключение составляют:

• ковролин (по причине плохой теплопроводности);
• кафельная плитка (по причине необходимости выполнения мокрых работ).

Деревянный пол можно укладывать на пленку, но с некоторыми ограничениями, обусловленными спецификой самой древесины (ее способностью рассыхаться). Поэтому температура нагревательного элемента не должна превышать 28 °C. Такие же условия должны соблюдаться и при укладке пленки под ламинат.

Обратите внимание, речь идет о температуре самого нагревательного элемента, а не лицевой поверхности пола. Ведь часть тепла расходуется на обогрев напольного покрытия

Пленочный карбоновый теплый пол – плюсы и минусы

Преимущества

устойчивость к температуре;

высокая скорость прогревания и равномерность нагревания по всей поверхности покрытия;

возможность интеграции с системой «умный дом»;

прочность;

устойчивость к влажности и коррозии;

искроустойчивость;

экологичность;

нейтрализация неприятных запахов;

простота монтажа;

мобильность. Пленку можно смонтировать не только на пол, но и на стены и потолок. Правда, в случае монтажа на потолок, эффективность снижается. При необходимости, пленочный пол можно разобрать и перенести или перевезти в другое помещение. Также его использование не создает сложностей при перемещении мебели;

в случае повреждения одной секции пола, остальные продолжают функционировать в неизменном режиме;

малая толщина пленки не уменьшает высоту помещения. Таким образом, при монтаже пленки нет необходимости делать ступеньку между отапливаемой и неотапливаемой зоной (комнатой). И не поднимать уровень пола стяжкой, как бывает с другими видами систем обогрева пола;

относительно низкая розничная цена – 350-900 руб./м.кв.;

экономия электричества (до 30% по сравнению с кабельной системой подогрева пола).

Недостатки:

отсутствие устойчивости к механическому воздействию

Непосредственно с нагревательной пленкой нужно общаться осторожно при монтаже, чтобы не привести к ее поломке;. значительная стоимость комплекта оборудования. значительная стоимость комплекта оборудования

значительная стоимость комплекта оборудования.

Технические характеристики карбонового пола

Характеристики и свойства зависят от производителя. Анализ нескольких систем позволит предоставить усредненные данные:

• ширина рулона – 500-1000 мм;
• длина – 50 000 мм;
• толщина нагревательной пленки – 0,23-0,47 мм;
• мощность на 1 м.кв. пленки – 25-35 Вт/м;
• максимальная температура поверхности пленки – 33 °C.

Лучшие производители карбонового (пленочного) пола:

• CalorIQue LLC – торговая марка CalorIQue (США);
• Devi (Деви) – торговая марка Devi (Дания);
• Ensto Electrification – торговая марка Ensto (Финляндия, Эстония);
• K-Technologies – торговая марка Caleo (Россия);
• RexVa – торговая марка XICA (Южная Корея);
• Sangwoon Trade Co – торговая марка Ace Floor (Южная Корея).

Отзывы об этих производителях в основном положительные. Пользователи подтверждают, что карбоновые полы работают без проблем в течении минимум пяти лет, отмечают отсутствие посторонних звуков в процессе эксплуатации (треск и т.п.) и запаха.

Что такое стержневой тёплый пол

Стержневой инфракрасный тёплый пол ещё называют карбоновым, так как в качестве элементов нагрева выступают карбоновые стержни, закреплённые на термическом мате.

Особенности

В отличие от стандартных батарей, (узнайте что лучше – тёплый пол или батареи), которые не могут осуществлять прогрев помещения равномерно, карбоновый инфракрасный пол обеспечивает равномерный обогрев.

Кроме того, тепло не расходуется на прогревание воздуха, а греет непосредственно предметы находящиеся в комнате. Такое распределение теплового ресурса — это главное отличие данной модели, от других электрических тёплых полов.

Разные производители выпускают практически одинаковый продукт по характеристикам, различается лишь по длине матов, мощности и расстоянию между стержнями.

Применение

Стержневые инфракрасные тёплые полы обладают высокими эксплуатационными характеристиками, и сочетаются с основными напольными покрытиями, поэтому имеют широкий спектр применения:

• жилые и общественные помещения;
• спортзалы;
• склады и технические комнаты.

Конструкция

Инфракрасные тёплые полы стержневого типа — нагревательный мат из двух медных токовыводящих проводов, которые расположены параллельно. В конструкции, греющие детали — стержни, уложены с шагом 10 см.

Каждый включает в себя большое количество тончайших нитей из углепластика, покрытых полиэстером, что увеличивает прочность изделия, и повышает его противостояние механическим воздействиям. Промежуток между спиралью и оболочкой заполнен материалом с повышенной степенью теплоотдачи — оксид магния.

Соединение стержней между собой осуществлено параллельно многожильным кабелем, который имеет сечение 2,5 мм и толщину оболочки 3 мм. Такой способ, при поломке одного участка, не приведёт к выходу из строя всего устройства.

Стандартная ширина изделия — 830 мм. Вся конструкция может достигать 25 метров в длину. Размер потребляемой мощности — 140 Вт/м2, рабочей — 105 Вт/м2. Степень максимального нагрева стержня — 60 градусов. Диапазон инфракрасных волн колеблется от 8 до 12 мкм.

Система укомплектована:

• элементами для соединения;
• гофрированной трубкой — для монтажа температурного датчика;
• концевым комплектом.

В продажу поступает в рулонах, маты при укладке фиксируются крепёжными элементами, которые продаются в комплекте. Как дополнительный способ крепления применяется скотч.

Принцип работы

Принцип функционирования стержневого тёплого инфракрасного пола, схож с плёночным. То есть, при взаимодействии стержней с током, выделяется тепло в виде инфракрасных волн.

Прогрев пола происходит быстро, из-за поступающей в стержни электрической энергии. Затем тепло проникает сквозь финишное покрытие, и обогревает людей и мебель, при этом теплоресурс не тратится на прогревание воздуха.

Греющее устройство стержневого типа, как и все электрические тёплые полы (кабельные или инфракрасные), должны быть оснащены терморегулятором и датчиком температуры. Работа пола без этих приборов возможна, но мощность будет всегда одна, а следовательно не получиться никакой экономии.

Для прогрева 1 м2 полотна, потребуется от 21 до 160 Вт, зависит это от количеств стержней в конструкции.
