Кабель для обогрева водопроводной трубы: маркировка, виды, производители + особенности выбора

Разновидности нагревательного кабеля

Все нагревательные системы подразделяются на 2 большие категории: резистивные и саморегулируемые. Каждый вид имеет свою область применения.

Предположим, резистивные хороши для обогрева коротких отрезков труб небольшого сечения – до 40 мм, а для протяженных участков водопровода лучше использовать саморегулируемый кабель (по-другому – саморегулирующийся, «самрег»).

Тип #1 – резистивный

Принцип действия кабеля прост: по одной или двум жилам, находящимся в изоляционной обмотке, проходит ток, нагревающий его. Максимальная сила тока и большое сопротивление в сумме дают высокий коэффициент тепловыделения.

В продаже имеются куски резистивного кабеля определенной длины, имеющие постоянное сопротивление. В процессе функционирования они отдают одинаковое количество тепла по всей протяженности.Одножильный кабель, как можно судить по названию, имеет одну жилу, двойную изоляцию и внешнюю защиту. Единственная жила выполняет функцию нагревательного элемента

При монтаже системы необходимо помнить, что одножильный кабель подключается с обоих концов, как на следующей схеме:Схематически подключение одножильного вида напоминает петлю: сначала он подсоединяется к источнику энергии, потом протягивается (наматывается) по всей длине трубы и возвращается назад

Замкнутые отопительные контуры чаще применяют для обогрева кровельной водосточной системы или для устройства «теплого пола», но вариант, применимый к водопроводу, тоже существует.Особенностью монтажа одножильного кабеля на водопроводную трубу является укладка его с двух сторон. При этом используется только внешний тип подключения

Для внутреннего монтажа одна жила не подходит, так как укладка «петли» займет много внутреннего пространства, к тому же случайное пересечение проводов чревато перегревом.

Двухжильный кабель отличается разделением функций жил: одна отвечает за нагревание, вторая – за подачу энергии.Отличается и схема подключения. В «петлеобразном» монтаже необходимость отпадает: в результате кабель присоединяется одним концом к источнику питания, второй протягивается вдоль трубы

Двухжильные резистивные кабели используются для водопроводных систем так же активно, как и самреги. Их можно монтировать внутрь труб, используя тройники и уплотнители.

Главный плюс резистивного кабеля – невысокая стоимость. Многие отмечают надежность, длительный срок службы (до 10-15 лет), простоту монтажа.

Но есть и недостатки:

• высокая вероятность перегрева в местах пересечения или близкого расположения двух кабелей;
• фиксированная длина – нельзя ни увеличивать, ни укорачивать;
• невозможность замены перегоревшего участка – менять придется полностью;
• отсутствие регулировки мощности – она всегда одинаковая по всей длине.

Чтобы не тратиться на постоянное подключение кабеля (что нецелесообразно), устанавливают термостат с датчиками. Как только температура опускается до + 2-3°С, он в автоматическом режиме запускает нагрев, при повышении температуры до + 6-7°С энергия отключается.

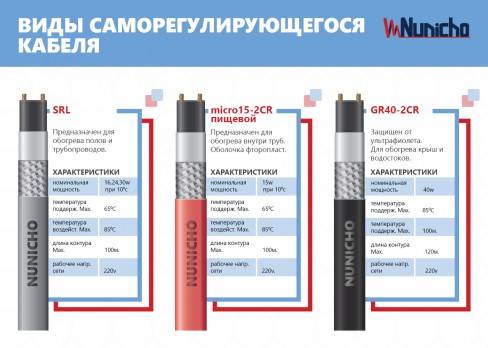

Тип #2 – саморегулируемый

Этот тип кабеля является универсальным и может использоваться для различного применения: обогрева кровельных элементов и систем подачи воды, канализационных магистралей и емкостей с жидкостью.

Его особенность – самостоятельная регулировка мощности и интенсивности подачи тепла. Как только температура опускается ниже контрольной точки (предположим, +3°С), кабель начинает нагреваться без постороннего участия.Схема саморегулирующего кабеля. Главное отличие от резистивного аналога – проводящая нагревательная матрица, которая отвечает за регулировку температуры нагревания. Изоляционные слои не отличаются

В основе принципа работы самрега лежит свойство проводника уменьшать/увеличивать силу тока в зависимости от сопротивления. При увеличении сопротивления сила тока уменьшается, что ведет за собой и уменьшение мощности.

Что происходит с кабелем в момент охлаждения? Сопротивление падает – сила тока увеличивается – начинается процесс нагревания.

Преимущество саморегулируемых моделей состоит в «зональности» работы. Кабель сам распределяет свою «рабочую силу»: тщательно прогревает остывающие участки и поддерживает оптимальную температуру там, где сильный нагрев не нужен.Саморегулирующий кабель работает постоянно, и это приветствуется в холодное время года. Однако во время оттепели или весной, когда прекращаются заморозки, держать его включенным нерационально (+)

Чтобы полностью автоматизировать процесс включения/выключения кабеля, можно оборудовать систему термостатом, который “привязан” к уличной температуре.

Какие характеристики важны для выбора?

Перед походом в магазин обязательно уточните диаметр водопроводной трубы, длину участка, который нуждается в обогреве, максимально низкую температуру воздуха (грунта) – так будет легче определиться с выбором, потому что предложений действительно много.

Итак, обращаем внимание на следующие моменты:

• наличие защитной пленки – обеспечивает заземление и делает кабель более надежным;
• тип наружной изоляции;
• температурный класс и мощность;
• компания-производитель.

Возможно, для канализационной системы и подойдет кабель с изоляцией из полиолефина, но для внутреннего монтажа в водопроводную трубу рекомендуем защиту из фторопласта. Для наружной установки сгодится фторполимер, который защитит и от влаги, и от ультрафиолета.

Если необходимо обогреть трубы небольшого диаметра, подойдет проводник низкотемпературного типа. Он нагревается до + 65 ºС, максимальная мощность – около 15 Вт/м

Среднетемпературные системы годятся для труб большего диаметра. Максимальная температура нагрева +120°С, мощность достигает 33 Вт/м.

Наиболее мощными считаются высокотемпературные системы с максимальной температурой до +190°С и удельной мощностью до 95 Вт/м. Однако их обычно в быту не применяют – это изделия для промышленного использования.

Подходящую мощность можно выбрать, ориентируясь на диаметр трубы. Например, для водопроводов с диаметром до 2,5 см подходят кабели мощностью 10 Вт/м, от 2,5 см до 4 см – 16 Вт/м, от 4 до 6 см – 24 Вт/м и т.д.

Есть несколько марок греющего кабеля, которые уже давно зарекомендовали себя только с лучшей стороны.

Известная продукция зарубежных компаний:

• Nelson;
• Lavita;
• Devi;
• Ensto;
• Raychem.

Среди российских производителей выделяется компания ССТ (Теплолюкс), выпускающая качественные изделия бытового назначения.

Топ — крупнейших производителей электротехнической продукции, партнеров ООО «ИНКАБЕЛЬ»

Группа имеет многолетний опыт работы на рынке кабельной и электротехнической продукции и успела себя хорошо зарекомендовать. С нами сотрудничает много крупных производителей электротехнической продукции.

Можно выделить ТОП-10 крупнейших производителей электротехнической продукции, партнеров ИнКабель.

1. ОАО «ЭЛЕКТРОКАБЕЛЬ» Кольчугинский завод» – ведущий производитель электро-кабелей в Российкой Федерации.

Основные потребители:

• нефтедобывающая отрасль;
• металлургия;
• железная дорога;
• машиностроение.

2. ООО «Камский кабель» – производит продукцию на современном оборудовании, обладающее соответствующим знаком качества.

Ассортимент товаров составляет – 40 тыс. видов и типов электропроводов.

Область использования:

• угольно-добывающая отрасль;
• добыча нефти и газа;
• для работы энергетических комплексов.

3. ОАО «СЕВКАБЕЛЬ» – входит в число крупнейших заводов-изготовителей России.

Изготавливаемая продукция широко применима в разных сферах промышленности:

• строительство;
• тепловая энергетика;
• судоремонт и судостроение.

4. НПП «СПЕЦКАБЕЛЬ»

Целевое направление – выпуск товаров для автоматизированного оборудования, сигнализационных систем, теле- и радиовещания.

5. ЗАО «МОСКАБЕЛЬ» – столичный крупный изготовитель кабельной продукции.

Выпускаемые товары обеспечены разными видами изоляции и жилами из алюминия.

Применяются:

• в электролиниях воздушных;
• в оптоволоконных проводниках.

6. ООО «РЫБИНСККАБЕЛЬ»

Основное его предназначение – выпуск токопроводящих элементов для автомобильной и тракторной промышленностей.

7. ООО «Новомосковский кабельный завод» – производит многослойные изоляционные провода и базе кремнийорганических резиновых изделий.

Базовым продуктом считается термокабель РКГМ предназначенный для использования в электрических машинах и аппаратах.

8. ООО «САРАСККАБЕЛЬ» – ведущее предприятие проводной индустрии.

Среди выпускаемой продукции присутствуют силовые электро-кабели.

Модель ААБ2л – применяется для раздачи энергии между электрооборудованием.

Провод силовой, имеющий алюминиевую жилу с изоляцией из материала, пропитанного вязким веществом.

9. ООО «Томский кабельный завод»

Производят специализированную продукцию для потребления в народном хозяйстве.

Целевое назначение: электрические приборы стационарные, передвижные, имеющие величину напряжения 660 В.

10. ООО «Конкорд» – производственный завод, выпускающий медножильные провода.

Среди которых:

• ВВГнг(А)-FRLS – огнестойкие продукты;
• ППГнг(А)-HF – экземпляры, не содержащие галогена.

Как установить нагревательный кабель?

Монтаж кабеля для обогрева труб нельзя назвать чересчур сложным мероприятием, и для его осуществления вовсе не обязательно вызывать профессионала со специальным оборудованием. Вполне достаточно наличия элементарных навыков и минимального набора инструментов, главными условиями качественной установки являются аккуратность и тщательность.

Кабель саморегулирующийся для обогрева труб может быть установлен:

1. Снаружи трубопровода – этот вариант более популярен.
2. Внутри трубопровода, в данном случае требуется дополнительная защита кабеля.

Процесс внутренней установки кабеля

Произвести работы можно как на новом строящемся водопроводе, так и на уже функционирующем. Прокладка кабеля производится в несколько этапов, рассмотрим их более подробно.

Очистка трубопровода

Если обогрев планируется на уже работающем трубопроводе, неважно канализационном или водопроводном, для начала с него надо удалить теплоизоляцию и очистить трубу, чтоб подготовить место установки. Доступ к кабелю должен быть обеспечен по всей его длине

Если это невозможно сделать, кабель будет проложен внутри трубопровода. Заодно необходимо проследить, чтобы рядом с ним не было острых выступающих частей, способных повредить изоляционную оболочку

Доступ к кабелю должен быть обеспечен по всей его длине. Если это невозможно сделать, кабель будет проложен внутри трубопровода. Заодно необходимо проследить, чтобы рядом с ним не было острых выступающих частей, способных повредить изоляционную оболочку.

Прокладка кабеля

Наиболее распространенный способ, которым прокладывается кабель для обогрева водопроводных труб – это протяжка кабеля по прямой линии на поверхности трубы и фиксация его при помощи специальных хомутов или изоленты. В этом случае длина кабеля будет равняться длине трубопровода, если же выбран способ, при котором кабель обивается вокруг трубы по спирали, фиксация не требуется, надо лишь предусмотреть определенный запас длины.

Фиксация кабеля на трубе

Присоединение кабеля к электросети

Здесь может быть два варианта – присоединение кабеля для труб к сети, при этом будет работать термореле, обеспечивая работу кабеля в необходимое для этого время, или же использование обычной вилки, тогда можно регулировать включение устройства вручную. Кабель для обогрева труб не потребляет чрезмерное количество электроэнергии, а поверхность его нагревается в незначительной степени, поэтому будет он работать постоянно или периодически – принципиального вопроса не имеет.

Далее производится монтаж утеплителя для труб.

Нагревательный кабель для прямого присоединения к сети

Обогрев водопроводных труб кабелем не только обеспечивает устойчивое и постоянное водоснабжение или работу канализации, он продлят срок службы все элементов, входящих в состав системы, так как в отсутствие термических деформаций значительно снижается риск их разрушения. Немало хлопот способен доставить замерзший трубопровод: это будет иметь высокую стоимость, а сам объект на это время будет лишен привычных удобств.

Выбор производителя

Чтобы греющий кабель прослужил вам не один-два года и соответствовал заявленным параметрам, необходимо приобретать продукцию проверенных торговых марок. Только в этом случае расходы на его покупку будут оправданы. Заслужили доверие следующие производители:

• Thermo Industri AB – шведский производитель, который является одним из самых крупных в Европе. Уже довольно долгое время компания специализируется именно на выпуске кабельных систем отопления. Такая узкая направленность может гарантировать надлежащее качество продукции и ее надежность. Производственные линии представлены современным оборудованием. Применение современных технологий позволяет производить безопасные в эксплуатации обогревательные системы;
• Eltrace – французский производитель, который придерживается двух основных критериев готовой продукции – качество и доступная стоимость. Компания выпускает саморегулируемый тип кабеля, который в зависимости от области применения включает две линейки. Tubes-heat – для бытовых и промышленных трубопроводов. Traceco – для любого вида обогревательных систем;
• Thermon и Raychem — торговые марки, родиной которых является США. К преимуществам их продукции относятся – безопасность и надежность, экономичное потребление электроэнергии, удобный монтаж. Стоит отметить, что саморегулируемый кабель этих фирм имеет сертификат контроля качества международного образца;
• Devi – производитель из Дании, чья продукция отличается высоким качеством. Изначально компания специализировалась на выпуске нагревательных элементов для промышленных нужд. Но уже в начале 60-х годов была выпущена одна из первых систем обогрева на основе электрического кабеля. Компания имеет большой опыт, что обеспечивает высокую надежность их продукции.

Статья написана для сайта .

Метки:Трубы

Производители нагревательных кабелей

Потребность в обогреве жилища и инфраструктуры востребована для жителей северных регионов, поэтому данная технология и материалы пришли к нам от туда.

На мировом рынке немало компаний, которые занимаются производством термокабелей. Ниже подробнее представлены самые популярные, выпускающие продукцию высокого качества:

1. Ensto (EFPO10, TASH0.05) — страной производителем является Финляндия. Выпускает самонагревающийся кабель, который отвечает последним требованиям инновации. Изделия легки в монтаже, и имеют улучшенную конструкцию.
2. Nelson — линейка моделей выпускаемых американской компанией довольно большая (CLT; LT; LLT; HLT; SLT-2; QLT; HLT; NC). Продукция имеет продолжительный срок службы, и обладает постоянными, повышенными характеристиками при эксплуатации.
3. Lavita — южнокорейская компания. Три основные модели выпускаемые ей:

• HPI 13-2 CT — длительная, бесперебойная работа;
• GWS 10-2 — энергоэффективная производительность;
• VMS 50-2 CX (CT) — модель с повышенной устойчивостью к нагрузкам из вне.

1. DEVI — датская компания. Большой модельный ряд (DEVIflex, DEVIsnow, DEVIiceguard, DEVIpipeguard, DEVIhotwatt), все виды с 20-ти летней гарантией — замена и переустановка пришедшего в неисправность кабеля. Кроме того, продукция славится высокой производительностью и быстродействием. С успехом используется как для наружных, так и для внутренних систем обогрева.
2. FreezStop — производитель Россия, эту продукцию также нельзя оставить без внимания. Все модели (FreezStop, Freezstop Inside, Freezstop Simple, FreezStop-Lite) высокого качества, и подходят для разных систем.

Следует отметить и Шведский обогреватель SVK 20 с мощностью 1645 Вт, предназначен как для тёплых полов, так и для обогрева водопроводов.

Как видите, ассортимент саморегулирующихся кабелей для обогрева труб огромен, и на какой модели остановить свой выбор решать вам. Главное, чтобы изделие подходило по эксплуатационным характеристикам к вашей системе.

Способы монтажа

Как показывает практика, греющий кабель допустимо монтировать не только поверх трубы, но и вовнутрь.

Наружный монтаж

Для такого вида монтажа подходит любой вид проводника. Преимущество такого способа заключается в:

• Его простоте и возможности выполнить укладку самостоятельно;
• При таком расположении нагревателя, пропускная способность трубы никак не меняется, чего не скажешь о внутреннем монтаже.

В зависимости от диаметра обогреваемой трубы и особенностей местного климата, кабель рекомендовано прокладывать несколькими способами:

• Кабель достаточной мощности допустимо просто плотно примотать к трубе маленького диаметра с помощью специального скотча. Такой монтаж подходит для регионов с умеренным климатом;
• Для регионов с более суровым климатом, лучше укладывать кабель, обматывая его вокруг трубы. Чем ниже опускается температура зимой, тем меньшим должно быть расстояние между витками. Такой способ укладки используется и при необходимости обогрева труб среднего и большого диаметра;
• Не забывайте, что если вы используете резистивный кабель, то дойдя до конца трубы, нужно вернуть его конец в начало обмотки, так как подключать источник тока необходимо к обоим концам;
• При этом нужно избегать наложения витков кабеля. Это может привести к перегреву;
• Средний шаг между витками рекомендован примерно 5 см;
• Кабель обязательно нужно плотно примотать к трубе, не допуская его провисания или отставания от поверхности.

Перед монтажом поверх труб, нужно подготовить их поверхность. Металлические трубы нужно очистить от ржавчины и прочих загрязнений. Пластиковые можно обернуть фольгированным скотчем, что обеспечит их равномерное нагревание по всей длине.

Внутренний монтаж

Целесообразно выбирать такой способ при достаточном диаметре труб (сечением более 40 мм), чтобы не уменьшать их пропускную способность или когда трубопровод уже залит слоем бетона или битума, и просто нет возможности реализовать наружную обмотку. Одножильные резистивные проводники не пригодны для внутреннего монтажа

При выборе саморегулируемого кабеля обязательно обращайте внимание на материал наружной изоляции, который не должен выделять вредных веществ и быть устойчивым к воздействию щелочей. Также кабель должен иметь соответствующий класс защиты – не менее IP68

Сам монтаж производиться путем ввода кабеля в трубу на нужную длину. Конец, который будет подключаться к сети, выводиться через тройник, который накручивается в месте вывода. Чтобы система была герметичной, следует использовать специальную муфту, элементы которой следует надеть на кабель в порядке, изображенном на рисунке.

Стоит отметить, что внутренний способ монтажа имеет несколько ограничений:

• Трубы не должны иметь механических соединений;
• Кранов;
• Поворотных элементов.

Преимущества и недостатки

Плюсы резистивного кабеля

1. Упрощённая конструкция.
2. Доступная цена.
3. Простота технологии производства.
4. Стабильные характеристики.
5. Высокое тепловыделение.

Минусы:

1. Используется только полная секция.
2. Реагируют на перегрев.
3. Нет возможности перехлёста провода.
4. Замена всей цепи при повреждении.

Плюсы саморегулирующегося кабеля:

1. Доступность в работе маленьких отрезков провода (от 200 мм).
2. Автоматическая регулировка выделяемого тепла.
3. Нет перегрева.
4. Возможность пересечения.
5. Не страшны температурные перепады, химические реагенты, влага.
6. Пожаробезопасность.
7. Огнеупорность.

Минусы:

1. Использование высокого стартового тока.
2. Цена на порядок выше резистивных типов.
3. Нельзя применить для обогрева помещения.

Рейтинг лучших производителей кабеля

Отечественные организации работают не покладая рук, производят продукты, регулярно все меняют. Одни приходят на рынок и, не выдерживая соперничества, в тот же миг уходят. Остальные предоставляют доступный кабель плохого качества, чтобы держаться «на уровне».

Неуравновешенность рынка обуславливается подобными организациями, которые изготавливают кабели без качественных сертификатов и гарантии. Лишь проверенный изготовитель заслуживает внимания. Он постоянно повышает объем реализации и базу клиентов. Ниже представлен рейтинг производителей кабеля с отличной репутацией и внушительным ассортиментом.

ООО «Камский кабель»

Если человек посетит завод этой организации, то его приведут в приятный шок габариты изготавливает под собственной торговой маркой множество кабелей, включая силовые.

Продукция насчитывает порядка 35 000 типоразмеров. К изготовлению этих изделий подходят серьезно, из-за чего бренд ООО «Камкабель» – лучший производитель кабеля.

На территории организации уже не попадается оборудование, сделанное в СССР. С того времени организация на 100 % все изменила. Вдобавок компания оборудована научно-тестирующим центром, где кабелям дают качественные сертификаты.

Адреса:

• г. Пермь, ул. Гайвинская, 105;
• г. Москва, ул. Краснопролетарская, 7;
• г. Санкт-Петербург, ул. Блохина, д. 9 лит А, оф.: 408, БЦ «Кронверк».

Как выбрать и рассчитать

При выборе подходящего горячего кабеля необходимо определиться не только с его типом, но и правильно подобрать его мощность.При этом необходимо учесть такие параметры, как:

• назначение конструкции (для канализации и водопровода расчетывыполняются по-разному);
• материал, из которого выполнена канализация;
• диаметр трубопровода;
• особенности участка, который предполагается обогревать;
• характеристика используемого теплоизоляционного материала.

На основании этих сведений рассчитывают теплопотери на каждый метр конструкции, выбирают тип кабеля, его мощность, после чего определяют подходящую длину комплекта. Расчеты можно выполнить с помощью специальной формулы, по расчетным таблицам или с использованием он-лайн калькулятора.

Расчетная формула выглядит так:

Qтр – теплопотери трубы (Вт); — коэффициент теплопроводности утеплителя; Lтр — длина обогреваемой трубы (м); tвн — температура содержимого трубы (C), tнар – минимальная температура окружающей среды (C); D — наружный диаметр коммуникаций с учетом утеплителя (м); d — наружный диаметр коммуникаций (м); 1,3 — коэффициент запаса

Когда теплопотери рассчитаны, следует вычислить длину системы. Для этого полученное значение нужно разделить на удельную мощность кабеля нагревательного устройства. Результат следует увеличить, учитывая обогрев дополнительных элементов. Мощность кабеля для канализации стартует с 17 Вт/м и может превышать 30 Вт/м.

Если речь идет о канализационных конструкциях из полиэтилена и пластика, то 17 Вт/м — это максимальная мощность. Если использовать более производительный кабель, то высока вероятность перегрева и повреждения трубы. Сведения о характеристиках изделия можно найти в его техническом паспорте.

С помощью таблицы подобрать подходящий вариант немного проще. Для этого сначала нужно выяснить диаметр трубы и толщину теплоизоляции, а также предполагаемую разницу между температурой воздуха и содержимого трубопровода. Последний показатель можно найти с помощью справочных данных в зависимости от региона.

На пересечении соответствующей строки и столбца можно найти значение теплопотерь на один метр трубы. Затем следует вычислить общую длину кабеля. Для этого размер удельных теплопотерь, полученный из таблицы, нужно умножить на длину трубопровода и на коэффициент 1,3.

Таблица позволяет найти размер удельных теплопотерь трубы конкретного диаметра с учетом толщины теплоизоляционного материала и условий функционирования трубопровода (+)

Полученный результат следует разделить на удельную мощность кабеля. Затем нужно учесть влияние дополнительных элементов, если такие имеются. На профильных сайтах можно найти удобные он-лайн калькуляторы. В соответствующие поля нужно ввести необходимые данные, например, диаметр труб, толщину утеплителя, температуру окружающей среды и рабочей жидкости, регион и т.п.

Такие программы обычно предлагают пользователю дополнительные возможности, например, помогают рассчитать необходимый диаметр канализации, размеры слоя теплоизоляции, тип утеплителя и т.п. Опционально можно подобрать тип укладки, выяснить подходящий шаг при монтаже греющего кабеля спиралью, получить список и количество комплектующих, которые понадобятся для укладки системы.

Подбирая саморегулирующийся кабеля важно правильно учесть диаметр конструкции, на которую он будет установлен. Например, для труб диаметром 110 мм рекомендуется брать маркуLavita GWS30-2 или аналогичный вариант другого производителя

Длятрубы на 50 мм подойдет кабель Lavita GWS24-2, для конструкцийдиаметром 32 мм — Lavita GWS16-2 и т.д.

Сложные расчеты не понадобятся для канализации, которая используется не часто, например, на летней даче или в доме, которым пользуются, лишь изредка. В такой ситуации просто берут кабель мощностью 17 Вт/м с длиной, соответствующей размерам трубы. Кабель такой мощности можно использовать и снаружи, и внутри трубы, при этом устанавливать сальник не обязательно.

При выборе подходящего варианта греющего кабеля следует соотнести его производительность с расчетными данными по вероятным теплопотерям канализационной трубы

Для прокладки горячего кабеля внутри трубы выбирают кабель со специальной защитой от агрессивного воздействия, например, DVU-13. В отдельных случаях для монтажа внутри используют марку Lavita RGS 30-2CR. Это не совсем верное, но допустимое решение.

Такой кабель предназначен для обогрева кровли или ливневой канализации, поэтому защитой от разъедающих веществ он не снабжен. Его можно рассматривать лишь как временный вариант, поскольку при длительном использовании в неподходящих условияхкабель Lavita RGS 30-2CR неизбежно сломается.

Материалы для утепления

Для утепления нельзя использовать минеральную вату, так как при попадании влаги она теряет изолирующие качества. Если мокрая вата замерзнет, то после оттаивания она рассыпается в труху. Так как среда вокруг водопровода обычно бывает влажной, то такой утеплитель использовать нельзя.

Материалы, которые сминаются под действием тяжести, нужно использовать с осторожностью. В сжатом виде они теряют изоляционные свойства. Такие утеплители, как поролон, можно применять, только если водопровод прокладывается в специально оборудованную канализацию

Но если труба просто устанавливается под землей, то для утепления нужно использовать жесткие материалы. Другой вариант — поверх мягкого утеплителя, например, вспененного полиэтилена, надевают канализационную трубу из пластика

Такие утеплители, как поролон, можно применять, только если водопровод прокладывается в специально оборудованную канализацию. Но если труба просто устанавливается под землей, то для утепления нужно использовать жесткие материалы. Другой вариант — поверх мягкого утеплителя, например, вспененного полиэтилена, надевают канализационную трубу из пластика.

Хороший вид утеплителя — это пенополистирол, который выпускают в виде фрагментов труб. Его иногда называют скорлупой. Этот материал неплохо переносит нагрузки, обладает хорошими теплоизоляционными свойствами и влагоустойчивостью.

Стоит ли устанавливать терморегулятор

В наше время вопросы экономии средств семейного бюджета выходят на первый план, поэтому переплачивать никто не будет, а это означает, что без терморегулятора работа системы подогрева водопроводных труб окажется неэффективной и затратной. Терморегулятор включает систему при температуре +3 градуса и выключает ее при температуре +13 градусов.

При подаче воды из скважины, ее температура не достигнет значения +13 градусов, поэтому система будет работать круглый год. В летний период обогрев можно взять и отключить, а вот весной и осенью, когда сохраняется большая вероятность заморозков, этого не сделаешь.

Как ни крути, а в любом случае терморегулятор просто необходим. Если на нем выставить температуру отключения порядка +5 градусов, то за электрическую энергию придется платить мизер. Кроме этого, заметно увеличивается долговечность системы обогрева, поскольку кабеля имеют определенный рабочий ресурс. Чем меньше они будут работать, тем более на максимуме, тем на дольше их хватит.

Греющий кабель для водопровода — схема подключения к терморегулятору

Естественно, что в таком случае придется правильно расположить датчик температуры. Он должен плотно прилегать к трубе, но при этом его следует надежно изолировать от самого нагревательного элемента.

Как правило, терморегулятор устанавливается в помещении. Подключается устройство к домовому электрощитку посредством защитного автомата, ампер на 6 и УЗО, с током утечки не больше 30 мА.

Греющий кабель подключается к определенным клеммам, расположенным на корпусе терморегулятора. Если включено несколько кабелей, то их подключают параллельно. Датчик температуры подключается на другие контакты. Как правило, на корпусе прибора имеется соответствующая маркировка, а в паспорте имеется схема подключения, поэтому разобраться совсем не сложно. Если на приборе маркировки нет, то такое изделие лучше не покупать, поскольку оно не соответствует всем требованиям. Скорее всего, что его изготовили не законно.

Как смонтировать саморегулирующийся греющий кабель внутрь водопроводной трубы

Watch this video on YouTube

Подключение греющего кабеля

Watch this video on YouTube

Конструкция и сфера применения

В зависимости от вида и технических характеристик греющие кабели применяют для нагрева водостоков, водопроводных и канализационных труб, резервуаров. Главное назначение – предохранение жидкости от замерзания путем повышения температуры.

Нагревательные системы актуальны для наружных коммуникаций, то есть для применения в грунте или на открытом воздухе.

Основу функционирования составляет возможность кабеля преобразовывать электроэнергию в тепло. Сам провод не может передавать энергию, как это делают силовые аналоги. Он лишь принимает ее, а затем отдает тепло трубе (лотку, желобу, цистерне и т.д.)

У нагревательных систем есть одна полезная способность – зональное применение. Это значит, что можно взять комплект элементов и собрать из него мини-систему для обогрева отдельно взятого участка, без подключения ко всей сети.

Получается экономия материалов и электроэнергии. На практике можно встретить и миниатюрные «обогреватели» по 15-20 см, и 200-метровые обмотки.

Главными составляющим частями греющего кабеля являются следующие элементы:

• Внутренняя жила – одна или несколько. На ее изготовление идут сплавы с высоким показателем электрического сопротивления. Чем он выше, тем больше значение удельного тепловыделения.
• Полимерная защитная оболочка. Вместе с пластиковой изоляцией применяется алюминиевый экран или сетка из медной проволоки.
• Прочная наружная оболочка ПВХ, закрывающая все внутренние элементы.

Предложения различных производителей могут отличаться нюансами – сплавом жилы или способом устройства защиты.

Более надежным считаются экранированные виды, снабженные защитой из фольги и имеющие в составе 2-3 жилы вместо одной. Одножильная продукция – бюджетный вариант, который хорош как раз для сборки систем для небольших по протяженности участков водопровода (+)

Для улучшения характеристик медную оплетку никелируют, а толщину наружного слоя увеличивают. Кроме того, материал ПВХ должен быть влагостойким и не поддающимся воздействию ультрафиолета.

Принцип работы

Нагревающий кабель является гибким проводником, который представляет собой 1, 2, 3-жильный провод. Главным назначением является преобразование электроэнергии в тепло, что возможно ввиду удельного сопротивления металла. Принцип функционирования:

• во время подачи напряжения на проводники тока они начинают самостоятельно греться;
• в матрице формируются многочисленные слаботочные электроцепи;
• в процессе нагрева пластмассовая матрица увеличится в габаритах, в результате чего число слаботочных связей уменьшится;
• когда достигнуты необходимые температурные показатели, проводник обретет терморавновесие;
• когда температурные показатели снаружи повысятся, количество слаботочных связей продолжит уменьшаться, что ведет к пониженному энергопотреблению;
• в процессе снижения внешней температуры матрица уменьшается в размере, увеличивается число связей, которые требуют электрического питания (проводник подогревает кабель и отдает больше тепла).

Саморегулирующийся кабель — принцип работы

У саморегулирующегося, замкнутого контура или петли нет.

Ошибка №2Жилы замыкать между собой в конце кабеля не нужно!

Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.

То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.

Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.

Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.

Ошибка №3При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.

Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.

Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.

Вам не придется покупать и подключать термостат.

Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.
