Изготовление газовой тепловой пушки своими руками
В продаже имеются различные модели газовых пушек, но многие домашние мастера конструируют такие устройства самостоятельно. Особых сложностей в конструкции газовой пушки нет.
Чтобы изготовить такое устройство обогрева, необходимо понимать принцип его работы, иметь навыки работы со сварочным оборудованием и позаботиться о наличии необходимых материалов,
Так как большинство домашних мастеров планируют использовать тепловую пушку собственного изготовления для обогрева гаражей, то они выбирают конструкцию газовой пушки непрямого нагрева, подключаемую к дымоходу. Такая конструкция позволяет во время ее работы находиться в обогреваемом помещении.
Для создания газовой пушки потребуются следующие материалы:
- труба длиной 1 метр, диаметром 180 мм, предназначенная для изготовления корпуса;
- труба такой же длины, но диаметром 80 мм для камеры сгорания;
- труба длиной 0,3 метра, диаметром 80 мм для патрубка выхода нагретого воздуха;
- газовая горелка, оснащеная пьезоподжигом;
- любой осевой вентилятор, имеющий круглый фланец.
Принципиальная схему газовой тепловой пушки смотрите ниже.
Сборка самодельной газовой пушки, снабженной камерой сгорания, осуществляется в следующем порядке:
- С противоположных сторон трубы большего диаметра просверливают два отверстия. Одно из них, предназначенное для приваривания патрубка выхода нагретого воздуха, должно иметь диаметр 80 мм. Второе отверстие сверлится диаметром 10 мм. В него будет входить газовый шланг, подсоединенный к горелке.
- Из трубы меньшего диаметра изготавливается камера сгорания. Для ее жесткого крепления к трубе необходимо приварить пластины, удерживающие конструкцию в центре корпуса.
- Затем необходимо подготовить заглушку, вырезанную из металлического листа таким образом, чтобы она закрывала зазор между камерой сгорания и корпусом. При этом должен быть обеспечен доступ к камере для подключения ее к дымоходу.
- Следующим этапом будет сборка конструкции. Ребра камеры сгорания необходимо приварить внутри корпуса, а с наружной части его части приварить патрубок, через который в помещение будет поступать нагретый воздух и заглушку. Затем устанавливается и жестко закрепляется газовая горелка, и монтируется вентилятор.
Сборка газовой пушки с прямым нагревом выполняется гораздо проще, так как она состоит из трубы, с одного конца которой крепятся лишь горелка и вентилятор. Горячий воздух вместе с продуктами горения выходит с противоположной стороны трубы.
Этапы изготовления
Несмотря на то что на рынке отопительных устройств имеется множество моделей газовых пушек, достаточно много людей, предпочитают изготавливать их собственноручно. Ведь с ее помощью можно качественно обогреть свой гараж или дом. Ее изготовлений включает в себя несколько этапов:
Вначале с помощью болгарки разрезаем трубу, по которой в систему будет подаваться газ. Это требуется чтобы при необходимости, можно было сделать ее длиннее, приварив к ней аналогичную трубу такого же диаметра.
После этого делаем ранее просверленные на трубе отверстия, большего диаметра. Он должен составлять около 5 миллиметров. С их помощью будет подаваться топливо. Жиклер следует сделать длиннее на 2 миллиметра.
Далее, для улучшения теплообмена нужно сделать большей длину корпуса. Для этого требуется металлический диск, который следует закрепить над удлинителем. После чего делаем 8 отверстий диаметром по 10 миллиметров каждое.
Покончив с этим, переходим к изготовлению хомута. На нем будет крепиться теплообменник. Чтобы добиться лучшего теплообмена, следует приварить две стальных пластины в виде креста.
Теперь изготовляем теплообменник. Для этого потребуется металлическая труба с не слишком толстыми стенками. Привариваем к стенке торец, в котором делаем отверстие. Оно требуется чтобы пропустить удлинитель горелки. После этого закрепляем хомут при помощи болтов.
Следующий этап – это установка вентилятора. Чаще всего используют обычный автомобильный вентилятор, мощность которого должна составлять не менее 12 Вт. Его следует монтировать в конце корпуса теплообменника. Благодаря вентилятору тепло будет довольно быстро передаваться в помещение.
В завершении нужно будет с помощью дрели сделать отверстия для удобного поджига газа. Также следует заранее определиться с той конструкцией, на которой будет находиться газовая пушка. Обычно ее делают из арматуры.
Самостоятельная сборка дизельного теплогенератора
Самодельная дизельная тепловая пушка состоит из трех самостоятельных конструкций – это корпус или кожух устройства, топливный бак с насосом и фильтром тонкой очистки и камеры сгорания. Как правило, топливный бак в таких устройствах располагается в нижней части аппарата.
Камера сгорания – это толстостенная труба, вполовину меньшая по диаметру чем корпус, с отверстием под форсунку с одной стороны и патрубком дымоотвода в верхней его части. Еще одним самостоятельным устройством, которое используется в дизельном теплогенераторе, является вентилятор с крыльчаткой. Именно это устройство будет создавать направленный поток воздуха, который будет обтекать разогретую камеру сгорания и выходить наружу в виде горячей воздушной струи.
Чтобы собрать дизельную тепловую пушку своими руками следует четко соблюдать последовательность действий:
- С одного края корпуса монтируется нагнетающий вентилятор нужной производительности.
- В кожух устанавливается и центруется камера сгорания с закрепленной в его торце форсункой. Камерой сгорания может служить оцинкованная труба нужного диаметра, запаянная с двух сторон и с проделанными технологическими отверстиями для форсунки и дымоотвода. Не следует забывать и об установке в камеру сгорания пьезоподжига. Лучше всего использовать заводской вариант, который можно приобрести в специализированных магазинах запчастей.
- Топливный бак (лучше всего взять готовый, нужного размера и емкости) следует разместить на 15 см ниже корпуса. В полученном пространстве нужно закрепить топливный насос высокого давления (ТНВД) и топливный фильтр тонкой очистки.
- На следующем этапе сборки нужно, соединить форсунку с насосом и фильтром красномедной отожженной трубкой, по которой будет подаваться топливо. Кроме того, следует подключить вентилятор через диммер к бытовой электросети. Это устройство можно не использовать, но именно оно позволит регулировать температуру нагретого воздуха при помощи частоты вращения лопастей вентилятора, не увеличивая расхода топлива.
- Далее следует приварить к камере сгорания дымоотводный патрубок, по которому будут удаляться продукты горения дизельного топлива.
- Обязательным этапом в сборке такого аппарата является осмотр специалистом готовой модели. В качестве профессионала можно пригласить знакомого моториста с ближайшего автосервиса.
Принцип работы и виды теплопушек
Тепловые пушки, получившие свое название благодаря специфической форме, считаются одним из наиболее эффективных способов повышение температуры воздуха в помещениях.
Принцип работы подобных устройств достаточно элементарен: при помощи вращающихся лопастей вентилятора холодный воздух из окружающего пространства нагнетается внутрь агрегата. Проходя через нагревательный элемент, воздушный поток разогревается до высокой температуры, после чего он выталкивается в помещение и отдает тепло.
Теплопушки, работающие на разных видах топлива, применяют для обогрева промышленных объектов, теплиц, складов. В случае крайней необходимости их можно применять и для экстренного отопления подъездов и квартир
Все агрегаты можно разбить на две крупные категории.
- Небольшие по размеру и мощности бытовые приборы, применяемые для обогрева относительно небольших пространств (подвала, гаража).
- Крупные и мощные промышленные устройства, способные за короткий срок поднять температуру воздуха в огромном помещении.
Помимо этого, теплопушки различаются по типу используемого горючего.
По этому критерию можно выделить следующие виды агрегатов:
- Электрические пушки. Экологически чистые приборы функционируют без запаха, шума и выбросов вредных веществ. Их недостатки: привязанность к электросетям, а также потребление большого количество дорогостоящей электроэнергии.
- Газовые пушки, работающие на различных модификациях голубого топлива, чаще всего используются на производствах, в сельском хозяйстве или при проведении строительных работ.
- Паровые пушки выделяют тепло, образуя насыщенный поток горячего пара. Подобные экологичные приборы успешно применяются в быту: они не только нагревают помещение, но и улучшают его микроклимат, насыщая водяными парами.
- Инфракрасные пушки. Особая конструкция этих аппаратов позволяет преображать тепловую энергию в инфракрасное излучение, при помощи которого и ведется нагрев. Такие приборы часто используют на открытых пространствах, например, для обогрева террас ресторана или праздничной площадки.
- Многотопливные пушки, для работы которых применяются наиболее дешевые виды топлива: использованные транспортные либо бытовые масла. Тепловые пушки на отработке универсальны и экономичны в обслуживании.

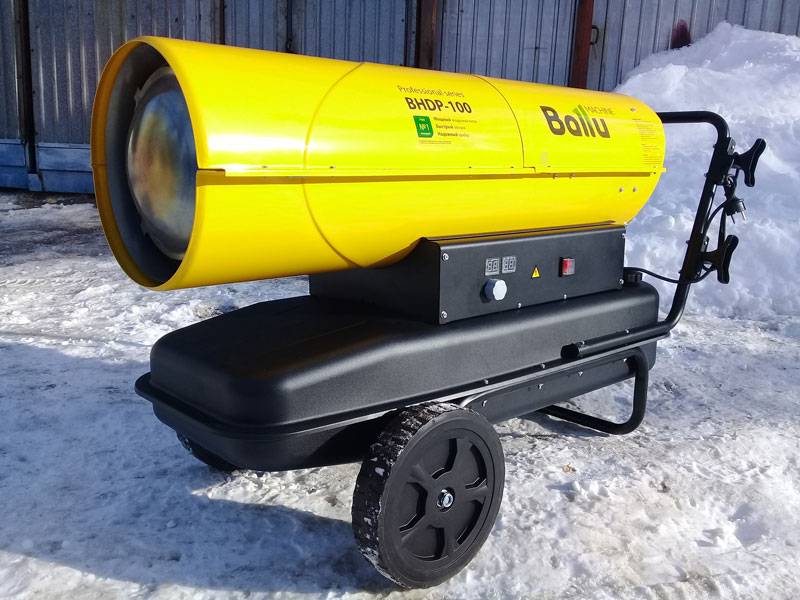

- Дизельные пушки. Работают на таких видах горючего как дизель, солярка.
Несмотря на общий принцип работы, каждый вышеназванный тип имеет свои конструктивные особенности и рекомендуемую сферу применения. Подробная классификация тепловых пушек с описанием их эксплуатационных особенностей приведена в этой статье.
Агрегат #1 — электрическая тепло-пушка
Электрическая тепловая пушка, пожалуй, самый простой и безопасный вариант нагревателя. Если на участке есть доступ к электричеству, следует сделать именно такой агрегат. Он пригодится как во время строительных работ, так и позднее, для различных хозяйственных нужд как в доме, так и на участке.
Материалы и инструменты
Для изготовления электрической тепловой пушки понадобится:
- рама, на которую будет опираться конструкция;
- металлический корпус;
- нагревательный элемент (ТЭН);
- вентилятор с электромотором;
- выключатель или панель управления;
- кабель для подключения прибора к электросети.
Корпус тепловой пушки можно изготовить из подходящего отрезка трубы или из листа оцинкованного железа. Для работы понадобится инструмент по металлу и, возможно, сварочный аппарат. Название “пушка” этот прибор получил из-за сходства его цилиндрического корпуса со старинным орудием. Однако корпус нагревателя может также иметь квадратное или прямоугольное сечение, если его проще изготовить.
Обратите внимание, что корпус изделия во время работы может нагреваться довольно сильно. Следует выбрать для корпуса жаростойкий или достаточно толстый металл. Кроме того, имеет смысл нанести на его металлические части теплоизоляционное покрытие
Кроме того, имеет смысл нанести на его металлические части теплоизоляционное покрытие.
Подбирая подходящий ТЭН и вентилятор, следует помнить, что температура прогрева зависит от мощности и количества нагревательных элементов. Скорость вращения вентилятора на количество тепла не влияет, но чем она выше, тем равномернее полученное тепло распространится по помещению. Таким образом, за температуру обогрева отвечает нагревательный элемент, а за качество — скорость вращения вентилятора.
Чтобы сократить расходы, ТЭН можно снять со старого утюга или другого бытового прибора. Иногда имеет смысл укоротить нагревательный элемент, чтобы увеличить температуру нагрева. Подходящий электродвигатель с крыльчаткой можно найти в старых моделях пылесосов.
Процесс сборки
Чтобы собрать электрическую тепловую пушку правильно, рекомендуется для начала составить схему электрической цепи устройства. Можно воспользоваться уже готовой схемой, один из вариантов представлен ниже:
Для правильного монтажа электрической тепловой пушки перед началом работ рекомендуется составить электрическую схему, отразив на ней подключение всех элементов к электросети
Собирать электрическую тепловую пушку следует в таком порядке:
- Подготовить корпус и опору.
- Установить ТЭН (или несколько ТЭНов) в центре корпуса.
- Подвести к ТЭНам питающий кабель.
- Установить вентилятор и подвести к нему электропитание
- Подвести провод питания, проводку от ТЭНов и вентилятора к управляющей панели.
- Поставить защитную решетку на передней и задней части корпуса.
В процессе сборки необходимо тщательно изолировать все электрические соединения. По окончании сборки делают пробный пуск устройства. Если оно работает без сбоев, можно использовать пушку по назначению.
Принцип действия
Такие пушки часто называют тепловентиляторами по сходству принципа работы, но у них есть определенные отличия. Действуют они так же, как и другие аналогичные изделия: воздух обтекает корпус камеры сгорания с помощью вентилятора и обогревает помещение.
Принцип работы тепловой пушки
Конструкция современных пушек включает специальный датчик, который отключает устройство при достижении заданной температуры, таким образом достигается значительная экономия топлива. Гаражные мастера делают пушки, которые могут работать на отработанном масле разных сортов.
Заводские или самодельные, обогреватели имеют несколько весьма уязвимых мест, поэтому им требуется частый ремонт. Это прочистка сопел и фильтров, замена вентилятора и многое другое. Чтобы выясните все уязвимые места, надо изучить конструкцию таких пушек.
Электрическая пушка
Это оборудование самое безопасное и простое в устройстве. Если участок подключен к электросети, то лучше всего сделать своими руками электрическую тепловую пушку. Самодельный аппарат сможет пригодиться как при строительстве, так и в дальнейшем для разных личных потребностей. Само название «пушка» возникло из-за схожести круглого корпуса с боевым орудием. Корпус также может иметь прямоугольную или квадратную форму.
Требуемые материалы
Изготовление устройства для обогрева не слишком затратно. Чтобы сделать электрическую пушку своими руками, понадобятся:
- стальной корпус;
- рама, где будет находится конструкция;
- электрический вентилятор;
- нагревательный ТЭН;
- провода для подсоединения устройства к электросети;
- включатель.
Для создания электрической пушки вам понадобится, как минимум, вентилятор Корпус этого устройства при эксплуатации может очень сильно нагреваться. Потому надо выбирать довольно толстый либо жароустойчивый металл. Помимо этого, есть смысл на металлические элементы нанести теплоизоляцию.
Выбирая ТЭН, нужно не забывать, что температура выходящего воздуха будет зависеть от количества и мощности этих нагревательных элементов. При этом скорость работы вентилятора на температуру не повлияет, однако чем быстрее вращается это устройство, тем равномерней тепло распределяется по помещению. То есть, за температуру обогрева отвечает обогревательный элемент, а за качество распределения — вентилятор.
Чтобы снизить затраты, можно использовать ТЭН от старого утюга либо иного устройства. В некоторых случаях есть смысл укоротить длину ствола пушки, чтобы повысить температуру прогрева. Подходящий электрический двигатель с крыльчаткой можно снять с ненужного пылесоса.
В этом видео вы узнаете, как сделать пушку:
Процесс изготовления
Чтобы собрать тепловую пушку, лучше всего вначале нарисовать схему электрической цепи обогревателя. Как правило, используют уже готовые схемы.
Изготавливают электрическую теплопушку в следующем порядке:
- Вначале необходимо подготовить раму и корпус устройства.
- После надо в центре корпуса установить один или несколько нагревательных элементов.
- Затем нужно подвести к ним провод питания.
- Установив вентилятор, к нему подключить электричество.
- Подсоединить шнур питания, кабель от нагревающих элементов и вентилятора к пульту управления.
- Установить защитную решетку на торцах корпуса.
Во время сборки нужно непременно изолировать все соединения проводов. После завершения сборки выполняют пробный запуск обогревателя. Если он работает в нормальном режиме, без сбоев, то можно применять оборудование по назначению.
Порядок изготовления пушки представлен выше
Дополнительные рекомендации
Включенный вентилятор будет гонять воздух вокруг камеры сгорания, и, нагреваясь, будет выходить уже горячим с противоположной стороны устройства. Следует учитывать, что при эксплуатации устройства в метре выхода теплой струи ее температура может достигать около 300°. Изготовленная тепловая пушка сможет обогреть помещение площадью до 600 кв. м при максимальном расходе топлива 10 л в час.
Дизельную тепловую пушку не рекомендуется использовать в абсолютно закрытых помещениях, тем более, если в них постоянно находятся люди, чтобы не допустить отравления продуктами горения. Для обеспечения нормативных условий работы можно самостоятельно вывести за пределы помещения специальный отвод для отработанных газов.
Дополнительно устройство рекомендуется оснастить небольшими колесиками, чтобы сделает его мобильным и удобным в эксплуатации.
