Как правильно подключить бойлер своими руками

Работа с трубопроводами различных типов

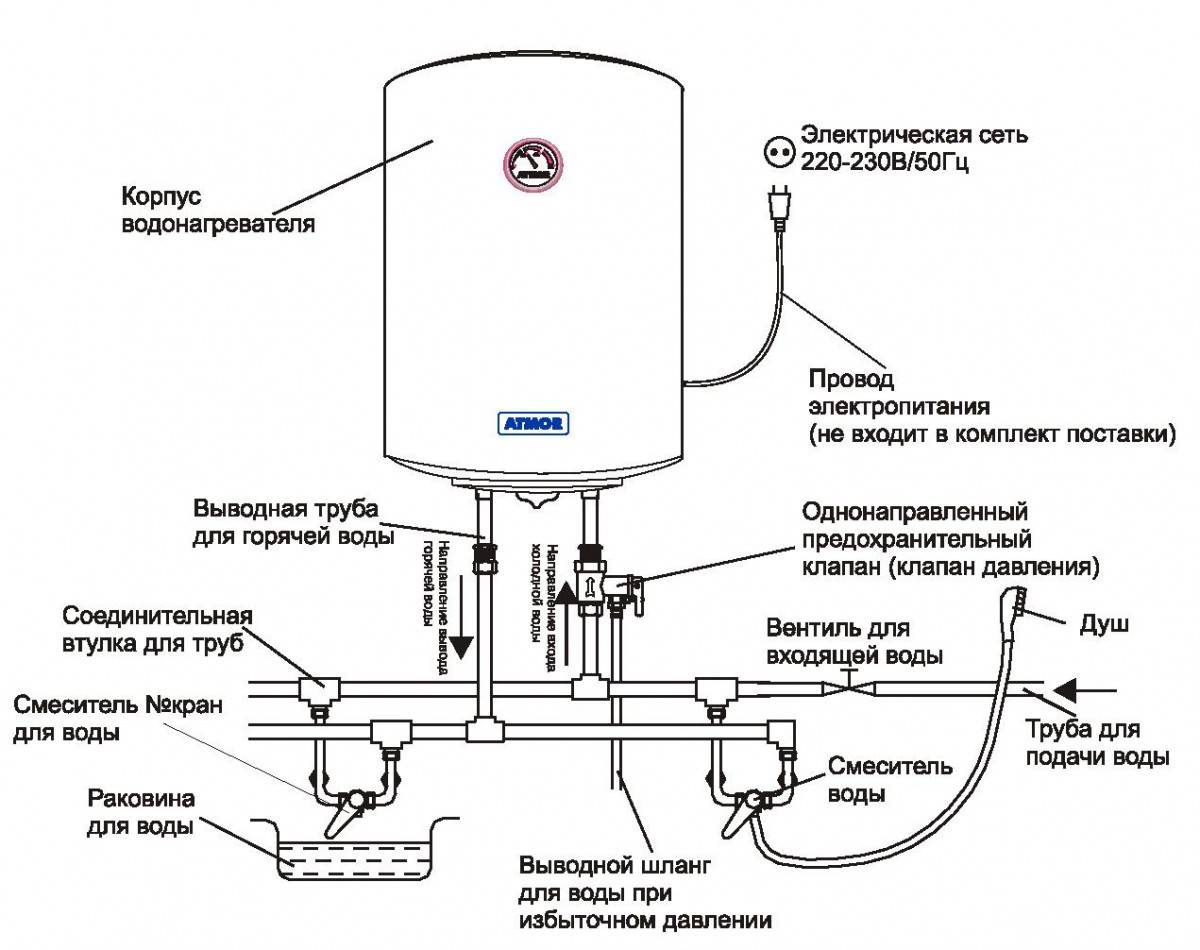

Схема подключения водонагревателя к водопроводу в квартире и выбор инструментов и материалов зависит также от типа имеющегося трубопровода.

Полипропиленовые трубопроводы

Для работы с трубами из полипропилена потребуются труборез и специальное паяльное устройство. Тройники в этом случае выбираются из аналогичного материала, а для соединения их с кранами используются муфты МРН.

Полипропиленовая муфта с металлической резьбой

Сам процесс не представляет сложности, если трубы открыты, при скрытых коммуникациях процесс усложняется необходимостью вскрытия верхнего слоя над трубами. Только после этого можно будет врезаться в водопровод.

Установка накопительного водонагревателя своими руками с использованием полипропиленовых труб

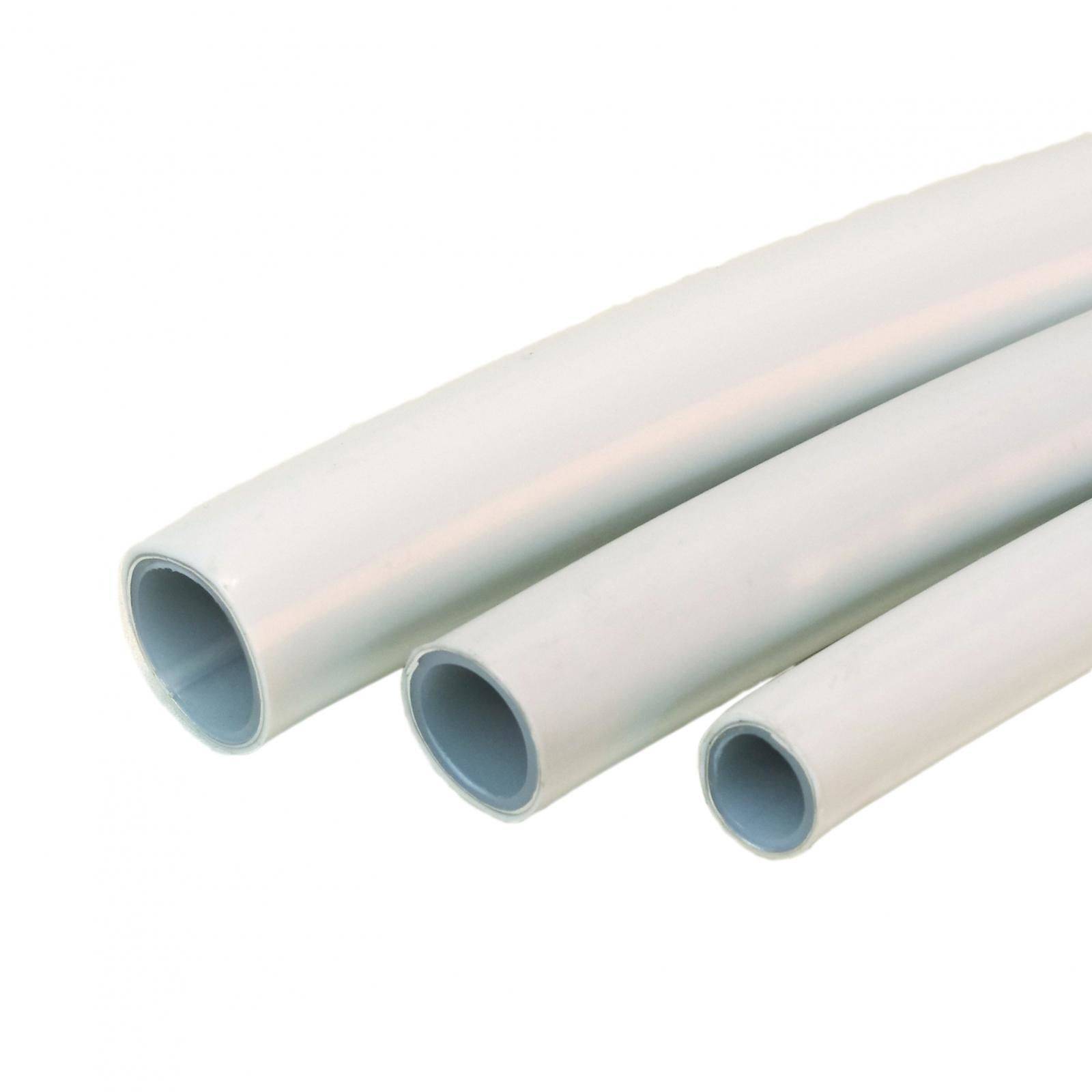

Трубопроводы из металлопластика

Металлопластиковые трубы прокладываются обычно по поверхности, поэтому вероятность осложнений исключается. Монтаж осуществляется при помощи фитингов, при этом их выбор достаточно велик, поэтому любая схема установки водонагревателя может быть реализована без дополнительных проблем.

Врезка осуществляется при помощи тройников, к которым в зависимости от расположения коммуникаций и места установки нагревателя подсоединяются дополнительные трубы либо непосредственно гибкие шланги для ввода.

На фото показан вариант того, как можно установить водонагреватель своими руками с использованием труб из металлопластика и компрессионных фитингов

Трубопроводы из стали

Обойтись без сварочных работ при работе со стальным трубопроводом позволит оригинальный тройник-«вампир». Конструктивно он представляет собой хомут с отводом, который надевается на трубу (разумеется, перед началом монтажа подачу воды следует перекрыть) и фиксируется зажимными винтами. Для плотности прилегания используется резиновая прокладка.

Использование ремонтной обоймы-тройника является достаточно простым способом монтажа, но не самым надежным

После установки хомута с отводом через последний в основном трубопроводе высверливается отверстие. Для выполнения подобных работ требуется применение защитной втулки. Она предотвратит повреждение внутренней резьбы при сверлении. На резьбу отвода устанавливается кран и затем – подводящий шланг к бойлеру.

Виды водонагревателей и особенности их подключения

Все виды устройств, применяемые в жилых и общественных зданиях для нагрева воды (не для отопления!) можно разделить на группы по:

• способу работы – накопительные (большинство моделей) и проточные;
• используемому виду энергии – электрические, газовые, дровяные, комбинированные;
• объему нагреваемой воды. Для накопительных устройств этот параметр определяется объемом внутренней емкости, куда и набирается с последующим нагревом жидкость. Для проточных – количеством воды, пропускаемой нагревателем за минуту с нагревом до желаемой температуры;
• способу крепления – настенные (строго вертикального расположения, с выбором размещения по горизонтали или вертикали), напольные, встраиваемые.

Газовые, дровяные и комбинированные водонагреватели обычно являются частью индивидуальной системы отопления и имеют свои нюансы подключения и монтажа, поэтому в данной статье мы будем рассматривать только электрические устройства.

Если горячая вода в хозяйстве требуется постоянно и ее нужно много, оптимальным выбором станет накопительный бак. Проточные модели подходят для ограниченного расхода и локальной точки водозабора. Определить примерную потребность в горячей воде поможет таблица ниже.

Естественно, что необходимое количество воды должно обеспечиваться пропускной способностью водопровода. Поэтому для жилья, где подача воды осуществляется вручную (из колодца, колонки) речь об электрическом водонагревателе обычно не идет. В крайнем случае, это устройство снабжается водой из отдельного накопительного бака и включается только по мере необходимости.

Если выбор все же сделан в пользу проточного водонагревателя, необходимо сразу же определить возможность подключения устройства к домовой электросети – некоторые модели требуют слишком много электроэнергии, проводка просто не выдерживает силы тока.

Вертикальное или горизонтальное положение бака мало влияет на способ установки водонагревателя в квартире, здесь необходимо лишь учесть действительную возможность изделия работать в выбранном положении и правильно разместить все элементы подающего и отводящего водопровода.

Выбор места для установки

Чтобы разобраться, как подключить проточный водонагреватель в квартире, определяют место, где его целесообразно устанавливать. Выбирать место следует по таким критериям:

• удобство включения и выключения;
• отсутствие помех при использовании крана или душа;
• отсутствие попадания влаги и брызг на прибор;
• удобство подключения к водопроводу;
• ровность стены;
• удобство подводки электропроводки;
• близость к смесителю, чтобы не было потерь тепла;
• свободный подход к водонагревателю.

Выбор места зависит от типа устройства:

1. Безнапорные. Маломощные модели подключаются к одной водоразборной точке. Могут устанавливаться сбоку раковины или под мойкой как можно ближе к смесителю. При использовании для душа наилучшая установка – в ванной комнате с использованием входящей в комплект душевой лейки.
2. Напорные. Поскольку они могут обслуживать более одной водоразборной точки, допускается установка возле стояка холодной воды, что позволит обслужить все краны. Учитывают и удобство использования таких приборов для всех членов семьи, обладающих разным ростом. Каждый должен иметь возможность выставлять комфортную для него температуру.

Схемы подключения своими руками

Давление жидкости в дачной системе обычно небольшое. Оно необходимо для полноценного функционирования оборудования. Забор воды осуществляется из водопровода или глубоких емкостей.

К емкости с водой

Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя.

Также используется поплавок для отслеживания уровня жидкости.

Соединительная трубка должна обладать запорным вентилем.

Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.

Правила:

• Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.
• Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.

К водопроводу

Советы перед установкой:

• Используйте только оригинальные детали, рекомендованные поставщиком.
• Не включайте устройство без воды, он может сгореть.
• Жидкость из бойлера пить нельзя.

Этапы подключения:

1. Определить тип водопровода.
2. Прикрепить устройство к стене.
3. Подключить согласно правилам и схемам, представленным ниже.

Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.

Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.

Из металла

Стальные. Подсоединять к ним сложно, требуется металлический хомут с врезным патрубком для больших нагрузок.

Инструкция:

1. Зачистить место соединения, удалить старую краску и грязь.
2. Соединить хомут и трубу, используем прокладку для уплотнения.
3. Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
4. Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
5. Установить краны.
6. Подключиться к кранам и бойлеру.

Из полипропилена

Для подключения потребуются специальные повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.

Инструкция:

1. Сделать разрез в трубах, припаять тройники.
2. Отверстия тройников спаять с трубами для нагревателя.
3. Подключить к агрегату через оконечную муфту и кран.

Из металлопластика

Современный материал, прочный и легкий. Возможность простого открытого монтажа.

Инструкция:

1. Разрезать трубу, подсоединить тройники.
2. Сформировать отведение к водогрею.
3. Подключиться к нему.

Подключение бойлера косвенного нагрева

Устройство косвенного нагрева не имеет собственного источника тепла, а использует энергию тепла от других источников (централизованное отопление, газовый или твердотопливный котел и т.д.). Поэтому для каждого источника, выбирается индивидуальная схема подключения бойлера косвенного нагрева.

R системе отопления

В аппарате с косвенным нагревом имеется обвязка, которая подсоединяется к водоснабжению и отопительному контуру. При этом необходимо придерживаться следующих правил:

• холодная вода должна подаваться через низ бака;
• выход нагретой жидкости осуществляется через верх агрегата;
• в середине должна располагаться точка рециркуляции;
• присоединение носителя тепловой энергии должно быть таким, чтобы он начинал движение через верх теплообменника, и выходил через его нижний патрубок — благодаря такому движению достигается максимальный КПД устройства.

C трехходовым клапаном

Такое подключение бойлера косвенного нагрева реализуется, если на трубопроводе, по которому идет подача, имеется циркуляционный насос. Как видно на рисунке, контур отопления и агрегат подсоединяется параллельно, а трехходовой клапан (управляется температурным датчиком, расположенным в корпусе аппарата) монтируется после насоса.

Клапан соединяется с агрегатом одним из своих выходов. В обратку перед котлом врезают тройник, к которому подсоединяется выходной патрубок теплообменника. На этом врезку в отопительную систему можно считать законченной.

Принцип работы схемы

Когда от термодатчика поступает информация о том, что в баке температура жидкости ниже установленной, клапан переключает подачу теплоносителя на агрегат, а система отопления отключается. Таким образом, перенаправление всего потока носителя тепла сквозь теплообменник способствует быстрому нагреву жидкости. Когда жидкость будет прогрета достаточно, клапан снова направит поток в отопительный контур.

Такую схему подключения бойлера можно применять и для присоединения к двухконтурному котлу.

R энергонезависимой системе

При существующей схеме, в которой котел является энергонезависимым, рекомендуется размещать устройство выше уровня радиаторов. При таком расположении циркуляция теплоносителя будет происходить за счет гравитационных сил. Хотя, в эту схему также можно встроить насос, но при отключении электроэнергии нагретой воды не будет.

При таком виде подсоединения необходимо, чтобы водовод, идущий на агрегат, имел диаметр сечения больше на 1 шаг, чем тот, что используется для отопления. За счет этого достигается приоритет.

C рециркуляцией

Агрегат с рециркуляцией позволяет осуществлять мгновенную подачу горячей воды потребителю. Это удобно тем, что не требуется слив прохладной жидкости, пока начнет течь горячая. Такую возможность дает установленный насос для поддержания циркуляции в зацикленном контуре. Эта система называется рециркуляционной. Такая конструкция часто включает в себя сушилку для полотенец.

В системе рециркуляции в обвязке аппарата применяется:

• обратный клапан, который не дает смешиваться потокам нагретой и холодной воды;
• воздуховод — его задача не допустить попадание воздуха во время включения насоса;
• предохранительный клапан – сбрасывает давление в аварийных ситуациях;
• расширительный бачок, предназначен для компенсации расширения носителя тепла, при этом давление в бачке не должно подниматься выше уровня срабатывания защитного клапана.

Таким образом, если подключить водонагреватель по всем правилам – это позволит работать агрегатам в правильном режиме и обеспечивать потребителя горячим водоснабжением.

Не забываем о безопасности

Бойлер – мощный электрический прибор. Поэтому при работе с ним ни в коем случае нельзя забывать о безопасности. Лучше всего сделать это, подключив бойлер через УЗО – устройство защитного отключения.

Главным его достоинством является простота. Благодаря этому УЗО не только стоит совсем недорого, но и обеспечивает высокую надежность и долговечность. Внешне он выглядит как небольшой автоматический выключатель, через который подключается кабель в электрическом щитке. Его выбирать нужно исходя из того, какую мощность имеет ваш водонагреватель.

Принцип работы прост. Пропуская через себя ток, УЗО замеряет его и сравнивает с исходящим. Если обнаруживается утечка, то цепь автоматически разрывается. Произойти такая утечка может по разным причинам, но наиболее вероятная – удар током человека. Именно УЗО своевременно отключит подачу электричества, спасая жизнь человека.

В зависимости от модели УЗО может реагировать на разные утечки – от 10 до 30 мА. Лучше выбирать модель у которой этот показатель 10 мА. Да, он может ложно срабатывать, особенно если бойлер служит не первый год. Зато он предотвратит получение серьезных ран и ожогов при ударе током. Для наглядности приведем таблицу, показывающую, как удар током действует на человека:

• 5 мА – легкое покалывание.
• 10 мА – мышечные сокращения, судороги.
• 30 мА – ожоги, затруднение дыхания.
• 80 мА – тяжелые ожоги.

Схемы подключения водонагревателя к УЗО довольно просты – привычные ноль, фаза и заземление

Здесь проблем обычно не возникает, особенно если обратить внимание на маркировку цветов на кабеле

Схема подключения бойлера к УЗО

Подключение к водопроводу из металлопластика

Последовательность монтажа электрических накопительных бойлеров к металлопластиковому водопроводу немного проще, чем к трубам из полипропилена. В первую очередь, это обусловлено тем, что такие системы в большинстве случаев не замуровывают, а для соединения всех элементов металлопластикового трубопровода используются фитинги.

Итак, для подключения автономной нагревательной системы к трубам из металлопластика нужно провести определённые работы.

1. Перекрывается подача воды в дом.
2. С помощью трубореза в нужном месте разрезается металлопластиковая труба.
3. В разрезы монтируются тройники.
4. В отводы от тройников вставляются или отрезки металлопластиковых труб, или сразу за запорной арматурой подключаются шланги, соединяющие, систему с бойлером.

Монтажные схемы и решения

После выбора и покупки бойлера, следует правильно подобрать схему подключения.

Один кран с горячей водой.

Для этого его монтаж производится в минимальном расстоянии от смесителя, что сделает минимальными потери температуры.

Обеспечивает горячей водой несколько смесителей.

Для этого его крепление производится в оптимальном месте, отвечающем “золотой середине” расстояния между ними. Накопительный бойлер обладает значительным весом, который зависит от объема резервуара и зачастую превосходит 100 кг. Крепление такого прибора производится только на несущую стену с применением надежных анкеров, способных выдержать двойную нагрузку указанного веса. Изготовители зачастую ими комплектуют аппарат при его продаже. От правильно подобранного места и надежности крепления зависит функциональность нагревательного прибора и долговечность его работы.

Подключение водонагревательного бойлера к системе отопления.

В данном случае он заменяет котел. Конечно, такие приборы уступают в мощности и периодически выходят со строя их нагревательные элементы, которые вынуждены работать круглосуточно. Преимуществом такого использования является простота схемы и дешевизна замены нагревательного элемента. Для полноценной работы понадобится водяной насос, желательно использование пластиковых труб и современных радиаторов. В системе необходимо минимизировать объём воды.

Бойлер в частном доме или на даче

Самым популярным вариантом является электрический прибор для нагрева воды.

Разбираясь, как проще накопительный водонагреватель подключить на даче приходим к выводу, что электрический прибор наиболее соответствует данному требованию. Для подключения понадобится его надежно закрепить на стене, подсоединить водопровод и электрическое питание.

На входе устанавливается клапан, предохраняющий прибор от скачков давления в водопроводной системе. Горячая вода подключается напрямую к источникам потребления. Основным преимуществом является малое потребление электроэнергии 1,5 – 2 кВт/час.

Далее идет газовый прибор, который можно использовать для обогрева дома небольшой площади. Перед тем, как подключить газовый бойлер к водопроводу понадобится оборудовать вентиляционную систему, получить специальное разрешение и привлечь специалиста с обслуживающей компании.

Наиболее экономичным вариантом является косвенный обогреватель, который не имеет собственного нагревательного элемента. Его обогрев происходит за счет специального змеевика, через который проходит отопление. В нем будет дольше нагреваться вода, зато бесплатно. Для подключения такого бойлера в частном доме потребуются специальные навыки.

Бойлер в квартире

Такое подключение требует особого внимания. Разбирая, как подключить электрический водонагреватель к водопроводу в квартире необходимо позаботиться о его защите от скачков давления в трубопроводе. Для этого на его входе устанавливается клапан, регулирующий давление.

Схема подключения электрического водонагревателя к водопроводу отличается своей простотой, зависит от внутренней разводки и количества смесителей. К преимуществам таких приборов относится простота монтажных работ и ненадобность специальных разрешений для их эксплуатации.

Подключение бойлера к стальному водопроводу

На сегодняшний день благодаря наличию современных технологий, подключение накопительного бойлера к водопроводу из стальной трубы возможно даже без использования сварочного аппарата.

Для этого используются специальные тройники – «вампиры», которые монтируются непосредственно на поверхности стальных труб. Благодаря использованию устройств подобного рода можно своими руками выполнить подключение любой бытовой техники к водопроводу из металлических труб.

Тройники – «вампиры» похожи на металлические хомуты на боковых сторонах, которых установлены патрубки с готовой резьбой. Тройники крепятся на нужном участке трубы, заранее очищенном от ржавчины, краски и других загрязнений. При монтаже используется резиновая подложка, а сама конструкция фиксируется с помощью винтов.

После установки таких тройников электродрелью со сверлом по металлу и специальной защитной втулкой в металлической трубе высверливается отверстие подходящего диаметра. Естественно, что такие работы должны проводиться только при перекрытой подаче воды. После этого на резьбу накручивается кран, от которого идёт шланг соединяющий водопровод с бойлером.

Подготовка

Если ранее бойлер у вас не был установлен, то первым делом определитесь с его будущим местоположением, затем подберите инструмент и материалы.

Выбор места

При поиске руководствуйтесь следующими рекомендациями:

1. Стена должна быть крепкой, лучше несущей, чтобы выдержать большой вес бака (к весу устройства прибавьте еще вес воды).
2. Важен свободный доступ к коммуникациям и к прибору, так как в дальнейшем придется обслуживать водонагреватель.
3. Не подключайте бойлер к плохой проводке. Обычно мощность моделей составляет от 3 кВт.
4. Не подключайте бак к гнилым и ржавым трубам.
5. Выбирайте место поближе к трубопроводу, чтобы не пришлось врезаться к системе из соседней комнаты.
6. Приемлемым выбором для установки выступает ванная или кухня, реже туалет или прихожая.

На самом деле все не так сложно. Обычная качественная проводка с легкостью выдержит электронагреватель средней мощности. Требований или ограничений по установке данного прибора не существует.

Мы все же рекомендуем проводить отдельную линию от счетчика к баку, чтобы разгрузить основную проводку.

Инструменты

Инструменты и материалы необходимый для установки бойлера.

Если вы все делаете с нуля, то придется попотеть. Для начала врезаться в трубопровод с холодной водой, сделать разводку для горячей воды, а лишь потом приступать к подключению бойлера косвенного нагрева. Также вам потребуются специнструменты и материалы:

• металлопластиковые трубы;
• пакля;
• паста;
• герметичная лента;
• гибкие шланги для соединения бойлера и водопровода;
• тройники;
• шаровые краны;
• обратный клапан;
• перфоратор (дрель рекомендуется только любителям мазохизма, так как придется сверлить довольно глубокие отверстия в крепкой бетонной стене);
• рулетка;
• уровень;
• отвертка;
• газовый или разводной ключ;
• набор обычных ключей.

Подключение бойлера в квартире

Этот момент мы уже вскользь упоминали, сейчас же обсудим его более детально. Чем отличается такая установка? Тем, что в большей части квартир очень мало свободного пространства. Поэтому зачастую водонагреватели монтируются на задней стенке в туалете (то есть там, где обычно располагается настенный шкаф). Алгоритм действий следующий.

Шаг первый. Покупка бойлера. Для наших целей подойдет устройство объемом не более десяти литров – модели побольше в шкаф попросту не влезут. Затем освобождаем шкаф от всего содержимого, дабы получить доступ к трубам канализации.

Шаг второй. Максимально точно отмеряем межцентровое расстояние крепления. Обозначаем высоту шкафа, дистанцию между стеной и ним. После получения всех необходимых цифр берем рулетку и приступаем к разметке поверхности стены. Далее в требуемых местах проделываем отверстия, забиваем туда дюбели, а в них вкручиваем анкеры.

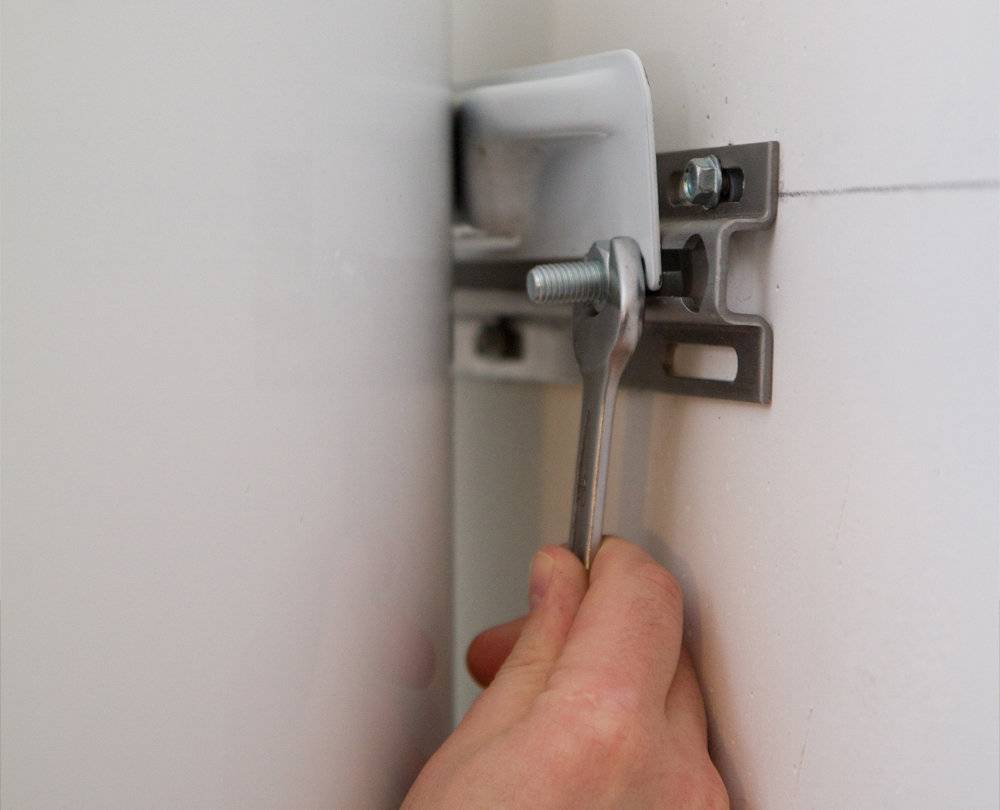

Шаг третий. С помощью анкеров вешаем водонагреватель.

Шаг четвертый. Крепим обратно дверку шкафа. После этого остается подсоединить устройство к электросети и централизованному водоснабжению (это делаем так, как описано в пунктах выше).

Монтируем нагреватель под раковину

Отличным местом для монтажа водонагревателя может послужить пустота под раковиной. Применяем для этого миниатюрное устройство, предпочтительнее прямоугольное. Мешать после установки оно не будет, да и защита от влаги весьма надежна. Хотя здесь тоже обязательно нужно позаботиться о заземлении, иначе будет риск поражения током.

Важная информация! Ни в коем случае не недооценивайте миниатюрные бойлеры! Практически все они обладают мощностью, которая позволяет получать порядка двух литров нагретой воды за минуту.

Что касается схемы установки, то существенных отличий от уже описанной она не имеет.

Чего лучше избегать при установке?

• Ремонт любого типа нужно выполнять исключительно в соответствии с требованиями безопасности.
• Бойлер запрещается включать раньше, чем он наполнится водой.
• Нельзя подключать его к магистрали, где давление выше шести атмосфер.
• Никакой самодеятельности – не вносите никаких изменений в конструкцию.
• Не сливайте воду с подключенного к сети водонагревателя.
• Не применяйте комплектующие, которые не рекомендованы изготовителем.
• Не стоит использовать водонагреватель без соответствующего заземления.

В итоге отметим, что современные технологии позволяют любому человеку, вне зависимости от места его проживания (город, поселок) иметь должный уровень комфорта, важным элементом которого является постоянная горячая вода. У бойлера есть множество достоинств, главным среди которых является полная автономия, да и схема подключения водонагревателя вполне может реализовываться собственноручно. На этом все, удачи в работе и теплых зим!

Особенности монтажа

Решая, как установить и подсоединить к водопроводу водонагревательный бойлер, учитывают следующие рекомендации:

• По правилам установки водонагревателей, трубы горячей воды должны поступать к сантехническим приборам в тепловой изоляции с толщиной оболочки не менее 20 мм, коэффициент ее теплопроводности не должен превышать показатель в 0,035 Вт/м2. Выполнение данного условия снижает теплопотери в магистрали, экономит электроэнергию и соответственно финансовые средства потребителя.
• Так же желательно присутствие изоляции и на металлических трубах из стали, нержавейки или меди в линии холодного водоснабжения (ХВС). Основное назначение теплоизоляции на трубопроводе подачи холодной воды – препятствие образованию конденсата, вызывающего появление плесени и грибка, коррозии.

Рис. 14 Бойлер косвенного нагрева в индивидуальном доме

• Распространенная неисправность многих бойлеров – утечка воды через боковой штуцер предохранительного спускного клапана, вызванная высоким давлением в водопроводной магистрали (встречается на первых этажах многоквартирных высотных домов). Обычно воду отводят в канализацию при помощи гибкой подводки, закрепленной на боковом штуцере, что не всегда удобно. Один из вариантов избежать монтажа мешающего шланга – установка на бройлер расширительного бака, компенсирующего перепады давления.
• Как правило, расширительный бак ставят на бойлеры косвенного нагрева или резервуары значительной емкости с большим количеством воды, где небольшие температурные колебания вызывают существенное перепады давления.
• При монтаже бойлеров следует подбирать кабель электропитания с термостойкой изоляцией, в электрической цепи обязательно наличие заземляющего контура. Система электропитания водонагревателя должна иметь устройство защитного отключения УЗО.
• При эксплуатации мощных бойлеров энергопотреблением свыше 5 кВт, их запитывают трехжильным медным проводом большого сечения (2 – 2,5 мм2) от щитка, проводя отдельную электрическую линию, наиболее часто используемые марки электрокабеля – ВВГ 3х2,5-380, ППВ 3х2,5-380.
• Для увеличения срока службы ТЭНов водонагревателей в системе водоснабжения устанавливают магнитный фильтр, препятствующий отложению солей металлов на поверхности нагревательного элемента.

Рис. 15 Подключение типового бойлера к электрической сети

Главное условие правильного подключения накопительного водонагревателя к водопроводу – установка в линию подачи холодной воды как можно ближе ко входному патрубку предохранительного клапана сброса давления, обеспечивающего безопасность пользования системой при возникновении аварийных ситуаций. В системах с бойлерами косвенного нагрева для компенсации чрезмерного давления нередко устанавливают типовую группу безопасности из трех приборов, в обвязке агрегатов большого объема используют расширительный бак.

Подключение накопительного бойлера

Для подачи и отвода жидкости, внизу водонагревателя (накопительного) установлены штуцеры. Красным отмечен штуцер для горячей воды, синим – для холодной. Рекомендуется использовать полипропиленовые трубы, которые обеспечивают надежное соединение.

На рисунке ниже показана самая простая и надежная схема подключения водонагревателя к водопроводу.

Следует соблюдать следующие правила:

• должна быть возможность перекрытия подачи воды в жилище с помощью вентилей;
• ответвления, ведущие к агрегату, должны иметь запорные краны;
• если в магистрали подается некачественная вода, необходима установка, после запорного крана, водяного фильтра;
• между входом в бак и предохранительным клапаном необходима установка сливного крана, позволяющего быстро сливать воду с емкости, если потребуется ремонт или обслуживание устройства;
• перед подключением накопительного водонагревателя к водоснабжению необходимо заранее обзавестись различными видами фитингов, Т-отводов (тройников) гибких и жестких соединительных труб.

Кроме того, подключение накопительного водонагревателя требует обязательной установки группы безопасности из двух клапанов. Предохранительный монтируется для защиты бака от избыточного давления. Если оно повышается до критического уровня, то клапан открывается и происходит сброс жидкости через дренажный шланг в канализацию или специальную емкость. Обратный клапан не дает вытекать воде из бака при понижении давления в магистрали или ее отсутствии. Таким образом, он препятствует осушению ТЭНов, их перегреву и перегоранию.

Схема подключения водонагревателя (бойлера) к водопроводу показана на рисунке:

При железных или стальных трубах

Как правильно подключить бойлер к водопроводу, если в квартире (доме) проведена магистраль с использованием стандартных железных труб? Можно воспользоваться современным методом подсоединения, без применения сварочных работ (приваривание переходника с резьбой). В данном случае используется переходник “вампир”, который представляет собой дополненный отверстием и резьбой хомут.

Переходник «вампир»

Установка хомута очень проста, и проводится таким образом:

• место на стояке предварительно требуется зачистить от краски и ржавчины;
• хомут необходимо расположить на стояке, используя прокладки из резины, и затянуть болты для его фиксации;
• перекрыть подачу воды и слить оставшуюся, открыв любой кран-смеситель;
• через отверстие в хомуте просверлить трубу, применив электродрель;
• далее, накрутив кран, можно приступить к подсоединению требуемых элементов.

При металлопластиковых трубах

Подключение водонагревателя к такому водоводу самое простое. Металлопластик легко гнется, а для соединения элементов используются различные виды обжимных фитингов.

Действия при подсоединении:

• отрезать трубу необходимого размера;
• далее потребуется внимательно выбрать место для врезки, при этом нужно учитывать сам размер тройника с минусом части трубы, которая будет заходить в соединение;
• для вырезания небольшого участка можно применить специальные ножницы;
• с тройника необходимо снять гайки и вместе с кольцами фиксации одеть на 2 конца трубы;
• развальцевать концы металлопластика, применив специальный калибратор или отвертку;
• тройник вставить до упора, после чего нужно сдвинуть кольца и ключом зажать гайки.

При трубах из полипропилена

Перед тем, как подключить бойлер к водопроводу с помощью полипропиленовых труб, необходимо подготовить: паяльник для пайки водоводов из пластика, ножницы для его резки, по паре тройников и переходников на резьбу, которая находится на вентилях и аварийном клапане, а также необходимое для конструкции количество уголков. Далее:

• выбирается место подсоединения;
• в трубе вырезается участок равный ширине тройника, минус 2 сантиметра (по 1 см войдет с каждой стороны в тройник);
• используя паяльник, необходимо разогреть трубу и фитинг до нужного состояния и соединить их (во время соединения проворачивать их нельзя, так как это может нарушить герметичность);
• используя отрезки водовода разной длины и уголки, делается подводка к патрубкам агрегата;
• на конец водовода впаивается муфта с резьбой, после чего вся конструкция надежно соединяется.
