По виду накопления энергии интересующие нас устройства бывают с механическим и с пневматическим накопителем. Первые из указанных функционируют за счет кинетики пружины либо груза. Механические баки характеризуются большим количеством эксплуатационных недостатков (крупные геометрические размеры, высокая инерционность систем), поэтому для бытовых систем водоснабжения они не используются. При этом стоит заметить, что такие устройства не нуждаются в подзарядке и питании от внешних электроисточников.
Агрегаты с пневматическим накопителем более распространены. Они функционируют за счет сжатия воды под давлением газа (либо наоборот) и делятся на следующие виды: поршневые; с грушей или с баллоном; мембранные. Поршневые аппараты рекомендованы для случаев, когда требуется постоянно иметь достаточно большой запас воды (500–600 литров). Их стоимость невысока, но в частных жилищах такие установки эксплуатируются крайне редко.
Небольшие размеры имеют мембранные баки. Они удобны в применении. Их чаще всего используют для систем водоснабжения частных домостроений. Активно применяются и более простые баллонные агрегаты. Такие приспособления просты в монтаже (их установку можно произвести самостоятельно) и обслуживании (при необходимости любой домашний мастер без труда заменит резиновую грушу, вышедшую из строя, либо прохудившийся бак). Хотя потребность в ремонте баллонных гидроаккумуляторов возникает редко. Они по-настоящему долговечны и надежны в эксплуатации.
Мембранный бак для частного дома
По назначению накопительные баки подразделяются на такие типы:
- для систем отопления;
- для горячей воды;
- для холодной воды.
А по способу монтажа выделяют вертикальные и горизонтальные агрегаты. И первые, и вторые функционируют абсолютно одинаково. У вертикальных гидробаков объемом более 100 литров обычно имеется специальный клапан. Он дает возможность стравливать воздух из сети водоснабжения. Горизонтальные аппараты снабжаются отдельным креплением. К нему фиксируется наружный насос.
Также расширительные баки для различаются по своему объему. В продаже имеются и совсем маленькие агрегаты, рассчитанные на 2–5 литров, и настоящие гиганты на 500 и более литров. Для частных домов рекомендуется приобретать гидроаккумуляторы на 100 либо 80 л.

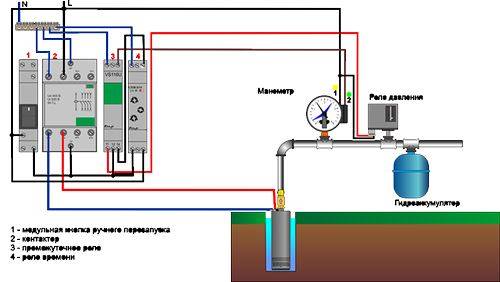

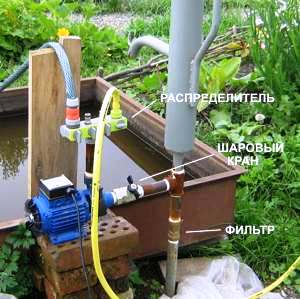

Системы автоматического контроля над скважиной
Установка водопроводных систем обычно проводится специалистами, которыми учитываются не только характеристики скважин, но и производительность систем водозабора. Схема фильтрации должна быть оптимальной. Тип насосного оборудования подбирается с учетом стоимости его установки.
В процессе комплексного планирования использования автоматики не следует экономить на оборудовании. Это исключает возможные ошибки при монтаже системы с защитными функциями. Следует помнить, что ремонтировать испорченный насос дороже, чем совершать покупку надежного оборудования.
Дистанционный контроль современных систем облегчает использование скважинного насоса. Автоматика, позволяющая управлять им, упрощает эксплуатацию всей установки. Основная цель автоматизации скважин предполагает удобство их применения.
Принципы монтажа автоматизированных скважинных насосов своими руками основаны на пошаговом выполнении работ. Выбирать автоматическое устройство следует с учетом особенностей этого оборудования. Если оно подобрано правильно, то организация автономного снабжения водой квартиры или частного дома будет эффективной и надежной.
Монтаж автоматики предполагает установку насосных и уровневых датчиков (поплавкового или гальванического). Они позволяют регулировать работу насоса, который включается и отключается автоматически. Это зависит от установленного уровня водяного давления.
Регулятор частот и датчики поддерживают одинаковое давление. Устройство характеризуется наличием сложных настроек. Тонкая регулировка системы с помощью манометра затруднительна.
Надежность бытовых реле оставляет желать лучшего, так как насос не защищен от холостой работы. Производителями насосного оборудования налажен выпуск реле с манометрами, встроенными в корпус. Приборы выводятся на поверхность с помощью регуляторов. Это обеспечивает точный выбор всех параметров.
Подключаем реле давления к электричеству
Контактная группа реального реле. Видны подсоединения для проводов
Здесь видно, как контакты разбиты по парам. Пары показаны красными стрелками. Провод от розетки можно подключить в нижние контакты, а провод к насосу в верхние или наоборот
Электрическая схема реле давления
Здесь я схематически показал те самые пары. Штриховая линия показывает, что контакты размыкаются и замыкаются синхронно
Это те самые контакты.
Они движутся вверх и вниз и замыкают контактные пары
Реле давления обладает либо одной, что реже, либо двумя, что чаще, группами контактов. Пока мы не создали давления. эти контакты замкнуты. В процессе набора давления, контакты размыкаются. Как найти нужные контакты? В идеальном случае контакты должны быть указаны в инструкции. Если нет, то они могут быть выявлены путем внимательного осмотра реле. Я думаю, можно найти место, куда надо провода подключать. Это дело совсем обычное. Так вот как-то эти контакты должны быть помечены. Как помечены? Да как угодно. Главное выявить группы контактов. Пара может маркироваться словами LINE и LOAD, Может еще как-нибудь, например MOTOR и LINE. Если вы знакомы с азами электричества, то контакты можно найти буквально на глаз и проверить свою находку пробником. Тем более, что на контакты можно чуток пальцем нажать и они разомкнутся.
Реле FSG-2 – электрические подключения
Налево провода уходят к розетке 220 вольт, а направо к мотору насоса. А можно и наоборот. От перемены мест слагаемых сумма, как говорится, не меняется
Требования к электрическому проводу
Провод, которым мы подключаем насос, должен соответствовать мощности нашего насоса. Предположим, что наш насос не мощнее 1500 ватт. Тогда лучше всего использовать медный двух или трех жильный провод с диаметром жилы 1.5 мм и больше. Если у нас есть заземление, то используем трехжильный провод. Если у нас нет заземления и мы не знаем, что это такое, то консультируемся с электриком, который живет по соседству и выясняем, как поступить в этом случае. Если вы принципиальный противник заземления, то забываем о нем, хотя это очень опасно, и я этого не советую!
Диаметр и площадь жилыЯ выше указал диаметр жилы. В магазине часто указывается площадь сечения жилы. Площадь – это правильно. Если у нас диаметр 1.5мм, то площадь считается как пи-дэ-квадрат-на-четыре, а именно квадрат диаметра, помноженный на пи (3.14) и деленный на 4. Для диаметра 1.5 площадь будет равна 1.76мм. Возьмите как-нибудь с собой в магазин штанген-циркуль и калькулятор и посмотрите, на сколько диаметры проводов соответствуют их сечению, указанному на этикетках
Я думаю, вас ждет сюрприз!
Важно!!!Электрические моторы, особенно старые и заслуженные, характеризуются тем, что могут создавать наводки на корпусе. Потом эти наводки через воду передаются на детали сантехники и вас может мягко говоря, пощекотать
А может и треснуть током. Притом, при особенно неудачном стечении обстоятельств, вы можете от этого сильно пострадать. Очень рекомендую если не заземлить, то хотя бы занулить ваш насос. А опытные электрики советуют и занулить, и заземлить. Но прежде, чем заземлять, удостоверьтесь, что ваша электропроводка является проводкой с глухозаземленной нейтралью. Скорее всего это так и есть, но чем черт не шутит? А если сомневаетесь, вызовите, лучше, электрика!
Подключаем 220 вольт
Берем наш провод с 220 вольтами. Отключаем его от электричества!!! Прикручиваем одну жилу этого провода к свободному контакту одной пары, вторую жилу провода к свободному контакту второй пары контактов
Совершенно неважно, как они называются. Можно прикрутить наш провод к контакту MOTOR на одной паре и к контакту LINE на другой
Главное не прикрутить оба конца к контактам одной пары, иначе мы сразу получаем короткое замыкание. Провод заземления прикручиваем к специальному винту на железном корпусе реле давления. Заземление обозначается специальным символом.
Подключаем реле к насосу
Берем кусок провода. Провод должен иметь жилы подходящего диаметра, см. выше. Отрезаем от этого провода кусок нужной длины. Жилы нашего куска прикручиваем к свободным контактам. Хорошо бы соблюсти цвет жил. Второй конец провода прикручиваем к контактам насоса. Имеем ввиду, что синий провод обычно маркируется буквой N. Лучше и это правило соблюсти. Остается надежда, что при проводке электричества земля и фаза проводились по общепринятым правилам. Провод заземления обычно имеет желто-зеленую оплетку. Соединять ли контакт заземления реле с контактом заземления насоса? Я не соединяю, а вы как хотите.
Настройка реле давления
В процессе сборки насосной станции особое внимание уделяется настройке реле давления. От того, насколько правильно будут выставлены его предельные уровни, зависит удобство эксплуатации системы водоснабжения, а также сроки безаварийной службы всех составляющих устройства
На первом этапе нужно проверить давление, которое было создано в баке при изготовлении насосной станции. Обычно в заводских условиях устанавливается уровень включения в 1,5 атмосферы, а отключения – 2,5 атмосферы. Проверяют это при пустом баке и отключённой от электросети насосной станции. Рекомендуется проводить проверку автомобильным механическим манометром. Он помещается в металлическом корпусе, поэтому измерения получаются более точными, чем с использованием электронных или пластиковых манометров. На их показания могут повлиять как температура воздуха в помещении, так и уровень зарядки батареи. Желательно, чтобы предел шкалы манометра был как можно меньшим. Потому что по шкале, к примеру, в 50 атмосфер очень сложно будет точно измерить одну атмосферу.
Возможен и другой вариант – внимательно следить за давлением отключения насоса. Если оно увеличилось, это будет означать уменьшение давления воздуха в баке. Чем меньшим будет давление воздуха, тем больший запас воды может быть создан. Однако разброс давления от полностью заполненного до практически опустошённого бака получается большим, и всё это будет зависеть от предпочтений потребителя.
Выбрав желаемый режим работы, нужно установить его, стравив для этого лишний воздух, или подкачать дополнительно. Нужно иметь в виду, что не следует уменьшать давление до значения менее одной атмосферы, а также чересчур перекачивать его. Из-за малого количества воздуха резиновая ёмкость, наполненная водой внутри бака, будет касаться его стенок и протираться. А излишек воздуха не даст возможности закачивать много воды, поскольку значительную часть объёма бака будет занимать воздух.
Обзор популярных моделей
Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.
РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.
РДМ-5
Характеристики
- диапазон: 1,0 — 4,6 атм.;
- минимальный перепад: 1 атм.;
- рабочий ток: максимум 10 А.;
- класс защиты: IP 44;
- заводские настройки: 1,4 атм. и 2,8 атм.
Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.
Genebre 3781 1/4″
Характеристики
- материал корпуса: пластик;
- давление: верхнее 10 атм.;
- соединение: резьбовое 1.4дюйма;
- вес: 0,4 кг.
Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.
Italtecnica PM/5-3W
Характеристики
- максимальный ток: 12А;
- рабочее давление: максимум 5 атм.;
- нижнее: диапазон регулировки 1 — 2,5 атм.;
- верхнее: диапазон 1,8 — 4,5 атм.
Место емкости в системе водоснабжения
В системах водоснабжения гидроаккумулятор располагается после насоса, перед входной трубой. В этом месте он способен контролировать давление и выполнять защитные функции, например, при гидроударе. Гидроудар происходит при резком закрытии крана и одновременно работающем насосе. Жидкость по инерции двигается к выходу, когда ей перекрывают движение, возникает обратная волна. Она сталкивается с набегающей массой жидкости и происходит повреждение труб. Отсутствие встречного потока предохраняет магистраль от разрыва.
Некоторые покупатели путают накопительную емкость с расширительным баком. Второй предназначен для компенсации потерь жидкости при ее нагревании и устанавливается в системах отопления. При испарении жидкости дополнительная порция поступает из водопровода.
При отключении электричества есть небольшой запас воды, который можно использовать для бытовых нужд.
Когда гидробак не нужен
В системах полива гидроаккумулятор не нужен, так как при постоянном открытом кране насос будет работать без выключения. Если в данной схеме присутствует накопительная емкость, оборудование будет часто включаться, что приведет к преждевременной выработке ресурса.
При покупке насоса с автоматической системой, предполагающей плавный запуск двигателя, ГА также не нужен. Гидроудар трубам не грозит, так как поток жидкости движется медленно.
Автоматика для насоса как основное устройство для стабильного водоснабжения
Чтобы сделать идентичным уровень комфортности пользования централизованным водоснабжением и источником загородного дома в виде скважины или колодца, существует специальное устройство – автоматика для насоса. Она не только обеспечит стабильную подачу, но и позволит регулировать давление воды в системе, устанавливая необходимое, а также защитит насос от перепадов напряжения.
Насос для воды: обзор разновидностей гидравлических устройств (прочитать подробнее)
Автоматика для насоса не только обеспечивает стабильную подачу воды, но и дает возможность регулировать давление в системе.

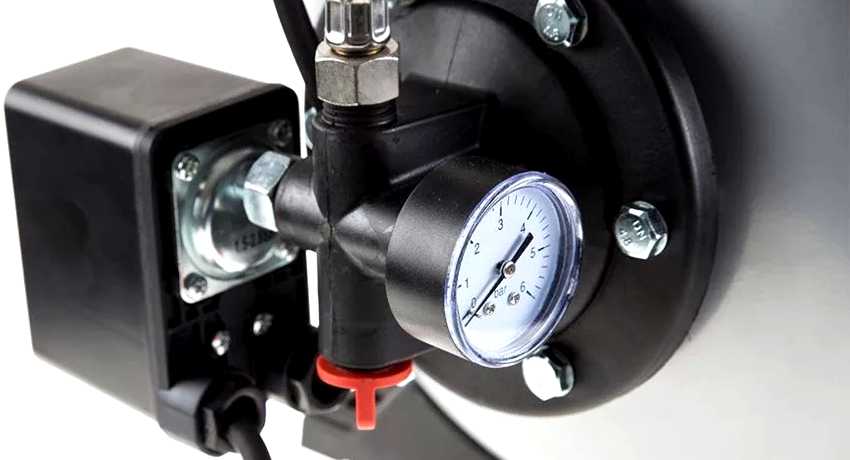

Особенности и назначение реле давления

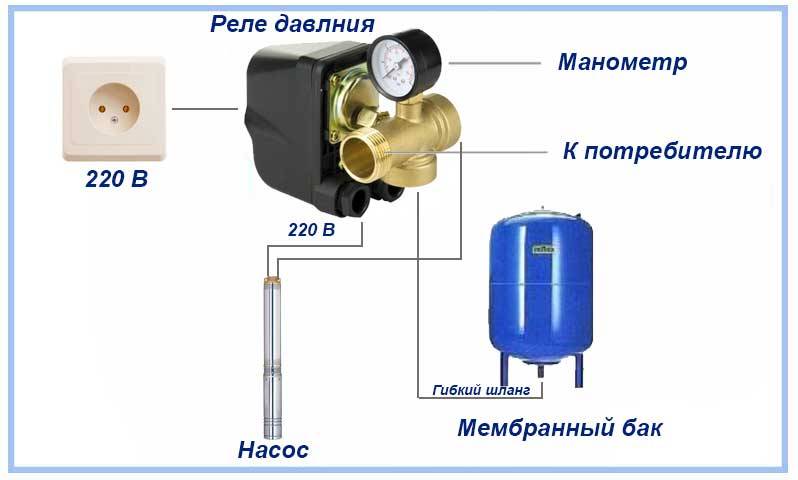

Реле давления воды для насоса создано для обеспечения нормальной работы всей водопроводной системы. Как правило, автоматические регулировочные приборы на насосные станции почти не устанавливают. Определенный уровень контроля дает само реле.
Реле управления насосом являет собой небольшой блок в пластиковой коробке с пружинами внутри. Пружины необходимы для регулировки двух крайних положений системы. Одно положение отвечает за включение системы, а другое за выключение.
Само реле работает в паре с гидроаккумулятором. Он состоит из металлического бака с водой. Внутри бака есть груша из резины или специальной мембраны. В эту грушу накачивают воздух. Воздух расширяет стенки мембраны и создает в баке нужное давление.
Во время уменьшения количества воды в гидроаккумуляторе, груша получает меньше сопротивления и давление падает. При определенных показателях давления реле включения насоса скважины сделает свою работу. Насос включится и начнет закачивать воду до тех пор, пока в емкости давление не выровняется до высшей отметки.
Таким образом, реле для водяного насоса является едва ли не самым необходимым устройством, которое полностью контролирует его работу и обеспечивает автономность всех процессов. От вас требуется только подключить и настроить реле. Подключают эти устройства к водопроводу и электричеству.
Существует также специальная автоматика для насосов, реле давления в таком случае являет собой электронный прибор с регулятором или экраном. Особенность электроники в более гибкой и простой настройке. Да и функций у нее намного больше.
Стоит заметить, что реле давления или его аналоги используют не только на бытовых насосных станциях. Оно также применяется для регулировки работы систем отопления и даже подачи топлива в автомобиле.
Реле для насоса отопления работает не на давлении, а за счет измерения температур входящей и выходящей жидкости. Что, впрочем, совершенно естественно. Ведь в отоплении важен не столько напор, сколько эффективность обогрева радиаторов или отопительных контуров.
Термореле для насоса отопления имеет термометры для измерения температуры жидкости. Вам нужно только установить верхний и нижний порог температуры, а реле уже само дальше будет контролировать работу системы.
Мало кто знает, где находится реле топливного насоса или даже как оно выглядит. А между тем, именно реле топливного насоса позволяет обезопасить систему от возможных поломок. Как правило, реле топливного насоса размещают под бардачком.
Оно создано так, чтобы реагировать на уровень давления в топливном насосе. Слишком высокий уровень провоцирует переключение реле и его полную остановку.
Часто встречающиеся проблемы и варианты их решения
Одна из часто возникающих проблем при работе данного устройства состоит в том, что оно работает, но не перекачивает воду. Причин у этого может быть несколько:
Ослабление контргайки в устройстве насоса Малыш. Если гайка на регулировочном винте, который располагается в месте забора воды, ослаблена, то ее достаточно просто подкрутить, регулируя таким образом, эффективность работы агрегата.
Выход из строя качающего штока. Одна из самых серьезных неисправностей, так как шток находится в соседнем узле и его очень сложно заменить без специализированного оборудования. Исправить такую поломку можно либо в специализированном сервисном центре, либо имея в своем распоряжении второй поломанный насос с другим типом неисправности. Во втором случае вам достаточно снять с насоса-донора исправный узел и установить его на оригинальное устройство.
Поломка качающей манжеты. Чтобы обнаружить данный тип неисправности, нужно полностью разобрать агрегат. Качающая манжета выглядит как два небольших блюдца, которые расположены донышками друг к другу. Данная запчасть стоит совсем недорого и легко заменяется своими силами.
Проводить ремонт насоса можно самостоятельно, главное разобраться в принципе его работы
Если же вышло из строя реле давления воды для насосов Малыш или другая сложная аппаратура, то лучше не рисковать, и обратиться за квалифицированной помощью. Несмотря на всю простоту устройства агрегата, неправильный ремонт может привести к полному выходу из строя всех частей.
1 Виды и отличия погружных насосов
Прежде чем понять автоматику, мы должны с Вами понять какие разновидности насосов существуют. Во всем мире есть только два вида погружных насосов:
- Вибрационные.
Все мы знаем что, вышеперечисленные типы автоматических погружных насосов устанавливают только в воду, которую эти насосы перекачивают.
Вот поэтому его называют «погружной» Большая часть дачников, и любителей загородных домов считают, что , намного лучше поверхностных, но с этим можно поспорить.
В принципе работа этих насосов у них одинакова, но сам механизм отличается друг от друга. Также следует заметить, что условия работы у них тоже разные. На скважинах любой глубины могут использовать погружные насосы, в них есть необходимость повышения давления воды, для того, чтобы перекачать вводу наверх. Следует учесть что, погружные насосы работают на глубине в скважине до 10 метров.
Если у Вас скважина более десяти метров, то тут используют узкоспециализированные насосные системы для перекачки воды из глубины.
Для большой глубины лучше всего использовать вибрационные насосы, которые чаще всего используют на водяных скважинах. А вот центробежный насос чаще всего используют в сельскохозяйственной сфере, где применяется водоснабжения.
Главным элементом в вибрационном устройстве является мембрана. Когда происходит вибрация механизма, мембрана деформируется. В результате этого происходит разница давления в системе. В итоге получаем эффект перекачки жидкости в нужное Вами направление.
По такому принципу работают следующие виды насосов как:
- Водолей.
- Гардена.
Перед покупкой вышесказанных насосов удостоверьтесь в них наличием термовыключателя. Также при покупке нужно проверить работу забора воды в нижней части насоса. Если у Вас на дачном участке либо загородном доме грунт тяжелый, то желательно установить вибрационное устройство, как можно ниже.
Это делается для того, чтобы не разрушалась скважина(стенки скважины), а также что бы не загрязнялось разными предметами вибрационное устройство установленное в грунт. Также желательно устанавливать вибрационные модели только в укрепленных источниках. А вот насосы марки Водолей, Гардена либо Малыш легкие в монтаже и демонтаже.
Произвести ремонт можно быстро своими руками. Если мы решили рассмотреть рабочий механизм центробежного насоса, то сразу можно увидеть, что к нему присоединены специальные колеса к валу, который только один. Тут можно увидеть, что разницу в давлении производит вращение лопастей на колесах. В результате этого и происходит перекачивание жидкости в нужном вам направлении. Самыми популярными моделями в СНГ являются центробежные насосы.
На это есть несколько причин. Модели стабильны и приобрели немалую универсальность в применении. Также такие насосы – модели можно подключить своими руками и на этом не потратится. А это экономит затраты на обустройстве водоснабжения.
Принцип действия
Погружной насос Малыш – вибрационный агрегат, принцип действия которого основан на преобразовании электрической энергии в электромагнитные колебания. Они передаются на поршень, колебания которого приводят к нагнетанию жидкости и её выталкиванию из устройства. Каждую секунду поршень производит около ста возвратно-поступательных движений.
Устройство насоса Малыш – схема
За преобразование электроэнергии в электромагнитную отвечает катушка с сердечником. Её обмотка довольно чувствительна к перегреву, который возникает при холостой работе насоса. Поэтому нужно всегда следить за уровнем воды в источнике либо снабжать устройство автоматическим выключателем, срабатывающим при его критическом понижении.
В зависимости от расположения всасывающего клапана, Малыши подразделяются на два типа конструкции:
- С верхним водозабором. В ней рабочие элементы размещены в нижней части корпуса, поэтому всегда находятся в воде и лучше охлаждаются, а во всасывающее отверстие попадает меньше песка, ила и других загрязнений со дна источника;
- С нижним водозабором. Менее устойчивы к перегреву, требуют постоянного контроля, а при работе в низкодебитном колодце (см. Дебит колодца или как рассчитать его уровень) – установки механических фильтров на всасывающий патрубок.
Так выглядит насос Малыш с нижним забором воды
ЭФВП – это цилиндрический стакан из волокнисто-пористого полиэтилена, который одевается на всасывающий клапан.
Правила подбора оборудования
Для автономных систем водоснабжения следует выбирать реле бытового назначения
Подобные системы характеризуются основными параметрами: максимальное значение давления – не более 5 атмосфер, рабочие значения давления обычно находятся в пределах от 1,4 до 2,8 атм.
При настройке реле важно помнить, что величина разности между предельными значениями (настройками на пружинах) напрямую влияет на объем воды, который насос при таких настройках станет закачивать в резервуар гидроаккумулятора. Большой объем способствует тому, что перекачивающий агрегат станет включаться реже, однако нельзя превышать в этом отношении технические возможности системы.
Не стоит экономить чрезмерно, приобретая реле неизвестного происхождения. Такая техника не только не сможет обеспечить корректной работы, но и с большой долей вероятности станет причиной более поломки другого оборудования, входящего в систему.
Подключение автоматики насоса и реле давления совместно с качественным манометром, установленным рядом с реле, позволит контролировать параметры работы системы и поможет обнаружить нарушения на ранней стадии, когда внешние проявления еще отсутствуют.
Такая техника не только не сможет обеспечить корректной работы, но и с большой долей вероятности станет причиной более поломки другого оборудования, входящего в систему.
Подключение автоматики насоса и реле давления совместно с качественным манометром, установленным рядом с реле, позволит контролировать параметры работы системы и поможет обнаружить нарушения на ранней стадии, когда внешние проявления еще отсутствуют.
