3 главных параметра корпуса

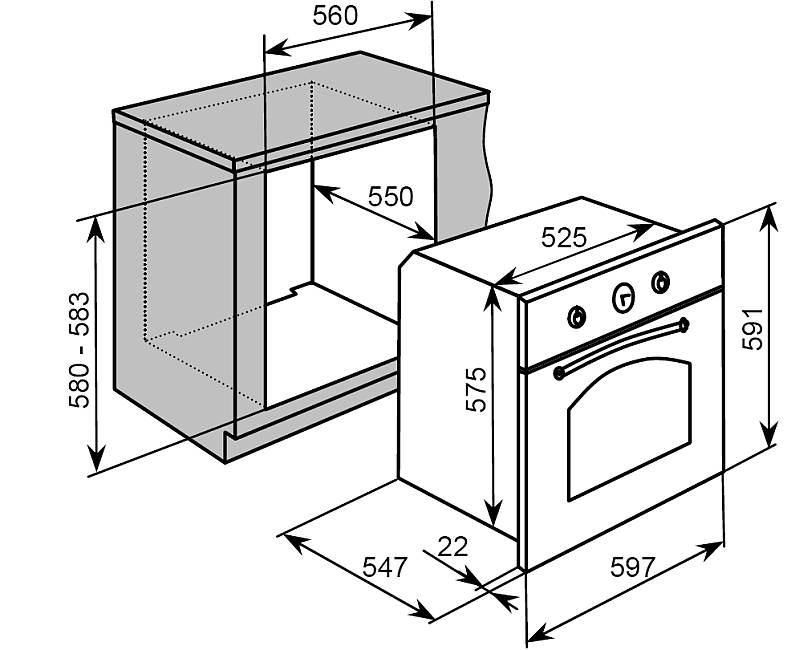

Посмотрите на картинках стандартные размеры современного духового шкафа:
Размеры
Применяется корпус, что может поместиться в кухонный гарнитур — так сохраняется внешний вид и экономится пространство. Производители позаботились о том, чтобы кухонный гарнитур производился по единым стандартам — это обеспечивает идеальное вхождение в него дополнительной кухонной техники. Именно поэтому, всё, что нужно хозяину квартиры — это аккуратно вставить электрический духовой шкаф на нужное место, расположенное под столешницей.
Уровень
После этого нужно всё аккуратно выровнять при помощи строительного уровня
Выравниванию придется уделить особое внимание, поскольку в случае даже небольших неровностей, эффективность подогрева сильно уменьшится. Если произвести неправильную установку, тогда с вероятностью 80% можно сказать, что техника сломается
И это в лучшем варианте, в худшем произойдет возгорание.
Регулировка
Обязательно применяйте строительный уровень для монтажа. Проверяйте, чтобы оборудование становилось максимально ровно по вертикали и горизонтали. Чтобы произвести выравнивание нужно регулировать показания вращением ножек. Этот процесс очень похож на установку на место посудомоечной машины. Чтобы духовка не перегрелась, нужно соблюдать требования, с помощью которых устанавливают шкаф в нужное место своими руками.
Размеры
- Нужно соблюдать расстояния между корпусом и полом. Она равняется 5 см или даже увеличить до 8 см, если имеется такая возможность.
- Обязательно нужно соблюсти воздушный зазор между боковыми стенками и кухонным гарнитуром — 5 см будет вполне достаточно. Но меньшее расстояние совершенно недопустимо.
- Расстояние от задней стенки должно составлять минимум 4 см.
Без удлинителей
Необходимо позаботиться, чтобы около техники располагалась розетка, если мощность оборудования свыше 3,5 кВт. Использовать для этой цели удлинитель не рекомендуется.
Это основные требования, которые нужно обязательно соблюдать при установке. Теперь нужно позаботиться только о подключении к электросети дома.
Советы
При покупке встроенного шкафа следует обратить внимание на следующие советы. Рекомендуется сначала выделить место под технику
Местоположение прибора должно быть определено заранее. Даже на самой маленькой кухне можно закрепить удобный и многофункциональный духовой шкаф, так как рынок предлагает большое разнообразие вариантов.
Множество функционала удобно тем людям, которые действительно любят готовить и постоянно экспериментируют на кухне. Электрические духовые шкафы иногда наделяют функцией самоочистки, за которую придется заплатить немаленькую сумму
Однако если есть сложности с наведением порядка на кухне, лучше позаботиться о наличии этой важной детали
При выборе можно выделить следующие основные параметры:
- безопасность;
- функциональность;
- дизайн;
- крепеж.
Обратите внимание, что духовки с механическим управлением – это обычно недорогие, простые и надежные варианты. Однако именно они часто не помещаются в стандартные ниши встройки
Духовые многофункциональные шкафы оснащаются электронным блоком управления, который имеет меньшие габариты. Такое устройство удобно клавишными или сенсорными кнопками
Однако именно они часто не помещаются в стандартные ниши встройки. Духовые многофункциональные шкафы оснащаются электронным блоком управления, который имеет меньшие габариты. Такое устройство удобно клавишными или сенсорными кнопками.
В память устройства можно заносить рецепты любимых блюд. Нужный процесс в дальнейшем выбирается в соответствии с использованной программой приготовления. Комбинированные варианты управления, с механическими ручками и электронным табло тоже считаются удобными, подходят под стандартные ниши.
Выбор дизайна техники – личное предпочтение каждого покупателя. Обычно духовка подбирается в соответствии с основным стилем помещения.
При выборе стоит учитывать, что дизайнерски оформленные модели могут стоить в десятки раз дороже обычных классических вариантов.
При выборе стоит также учитывать, что встроенная духовка может быть связана или не связана с варочной поверхностью. Связанная между собой техника подключается по одному питающему кабелю. Производитель рекомендует соединять зависимые устройства между собой, согласно инструкции.
Мощная техника подключается силовым проводом к специальному автомату. Проводка в доме должна быть подходящей для подключения мощной техники.
Полезные советы о том, как установить духовой шкаф, смотрите в видеоролике ниже.
Самостоятельно устанавливаем газовый духовой шкаф с учетом всех правил и требований
Как правильно выбрать духовой шкаф
Прежде чем переходить к выбору шкафа, необходимо знать следующее. Духовые шкафы по своему конструктивному предназначению делятся на две группы: зависимые и независимые.
Первые, как правило, зависят от варочной панели, поэтому установка такого оборудования происходит по классической схеме – сверху варочная панель, а под ней духовка.
Независимая духовка в свою очередь может быть установлена в любом пригодном для пользователя месте. Поэтому сегодня именно такой тип оборудования становится популярнее.
Духовой шкаф независим от варочной панели и может быть установлен в любом удобном месте
Но и здесь есть выход – газовые баллоны, которые также позволяют существенно экономить электроэнергию в доме. Выбирая устройство для кухни, стоит, прежде всего, опираться на собственные предпочтения.
Необходимо определиться с наличием определенных функций, которым сможет похвастаться газовый духовой шкаф.
Подключаем газовый духовой шкаф
Процесс установки начинается с правильного размещения духовки в нише
Стоит помнить, что духовой шкаф выделяет тепло, поэтому важно соблюдать зазор между стенками шкафа и ниши. В противном случае устройство может выйти быстро из строя по причине неправильного распределения тепла
Следует учитывать следующие расстояния:
- от задней стенки духовки до стены должно быть не менее 40 мм;
- по бокам по 50 мм;
- от стенки ниши до дна газового духового шкафа должно быть в пределах 90 мм.
Отличия подключения газового шкафа от электрического состоит в правильном подсоединении источника питания. Модели газового типа работают за счет подключения гибких шлангов к газовой магистрали.
Для подключения шкафа используется медная трубка или сильфонный шланг
Если газовый шкаф зависим от варочной панели, то в таком случае необходимо подключать две газовые ветки к двум разным кранам остановки подачи газа. Для подключения к центральной газоснабжающей линии применяется медная трубка или сильфонный шланг.
В большинстве случаев подходит 0,5 дюймовая труба с наружной резьбой. Металлическая труба либо сильфонный шланг присоединяется одинаково. После установки необходимо проверить правильность подключения.
Внимание! Правильная установка подразумевает под собой полноценную герметизацию участков соединения. Данная работа требует основательного подхода и наличия некоторых навыков, поэтому, если есть сомнения в проведении работы, то лучше всего обратиться за помощью к профессионалам
Советы по подключению газового шкафа
Шланг в оптимальном варианте должно быть по длине не менее двух метров. Исключите любые «наращивания». Лучшим вариантом будет наличие только двух переходников, большее количество допускать не нужно. Это самые основные правила подключения газового оборудования, которые необходимо соблюдать при установке устройств газового типа.
После проверки всех составляющих, полной герметизации участков соединения, необходимо приступать к настройке минимального огня горелки, входящих в запирающий клапан контактов термопара.
Внимание! Перед тем как начать пользоваться газовым устройством, необходимо убедиться в том, что нет утечки газа. Проверить утечку можно самым древним и элементарным способом
Берется обычная мыльная пена, наносится на участки соединения и прочие места потенциально способные пропускать газ. Если мыло стало пениться, то это свидетельствует об утечке. Чтобы их ликвидировать, следует обратиться в газовую службу за помощью к специалистам, либо же устранить их самостоятельно
Проверить утечку можно самым древним и элементарным способом. Берется обычная мыльная пена, наносится на участки соединения и прочие места потенциально способные пропускать газ. Если мыло стало пениться, то это свидетельствует об утечке. Чтобы их ликвидировать, следует обратиться в газовую службу за помощью к специалистам, либо же устранить их самостоятельно.
Установка газового духового шкафа
Именно за счет правильной и корректно проделанной работе можно достичь стабильной и безопасной работы устройства. Духовка должна прочно закрепляться в своей нише, обязательно стоит использовать только надежные крепежные элементы.
Газовую духовку крепят на абсолютно ровную поверхность, поэтому стоит прибегнуть в такой работе к услугам строительного уровня.
Если все работа проделана грамотно, то пользование духовым газовым шкафом принесет только одно удовольствие, а также разнообразит меню ваших родных и близким новыми, ароматными блюдами.
Установка встраиваемых духовых шкафов
Установить электрический духовой шкаф можно в любом удобном для хозяйки месте, однако, мойка и посудомоечная машина должны находиться от духовки на определённом расстоянии.
Розетку можно расположить хоть слева хоть справа, но не ниже десяти сантиметров от пола. Лучше других сюда подойдёт силовая розетка, рассчитанная на сорок Ампер. Газовые духовые шкафы необходимо устанавливать на расстоянии примерно 1,2 метра от источника топлива.
Возле холодильника установить духовой шкаф можно. Но при этом нужно учесть, что жир из духовки может попадать на стенки холодильной техники, а это не украсит её внешний вид. Поэтому установка духового шкафа в некотором отдалении от холодильника станет более разумным решением.
Расположение духовки в нише
Перед подключением духового шкафа необходимо подготовить нишу для его установки. Нужно обязательно проследить за тем, чтобы не образовалось даже малейших прекосов (проконтролировать это можно воспользовавшись уровнем), иначе тепло будет распределяться неправильно и устройство быстро выйдет из строя.
Во время работы духового шкафа выделяется тепло, в связи с этим необходимо оставить расстояние между стенками ниши и духовки, это также предотвратит преждевременную поломку изделия.
Конкретные расстояния от стенок ниши до частей духового шкафа:
- до задней стенки духового шкафа – 40 мм;
- до левой и правой стенки духовки — по 50 мм;
- расстояние до дна духового шкафа – 90 мм.
Как подключить духовой шкаф к электричеству
После того как духовка стоит в нужном месте, можно приступить к его подключению. Если в доме применяется проводка из алюминия, необходимо проложить медный трехжильный провод от электрощита к розетке духового шкафа.
Этот процесс очень важен, поэтому необходимо выполнить его без ошибок и по правилам:
- Если мощность устройства от 3 до 3,5 киловатта, ток потребления составит 16 ампер. В щиток ставится отдельный автомат на 25 ампер только на одно включение аппарата. Затем в кабельном канале от него к розетке нужно протянуть провод ВВГ – 3*2,5.
- В случае когда мощность устройства более 3,5 киловатта, ток потребления будет составлять около 32 ампер. Выполнить нужно будет тот же самый процесс, но автомат поставить на 40 ампер. Провод тоже потребуется другой, ВВГ – 3*4,0.
Осталось подключить встраиваемый духовой шкаф к электросети. Для этого потребуется трехклеммная евророзетка, которую нужно будет подключить к проложенному в кухне проводу.
В случае если схема электропроводки в квартире двухпроводная, в которой отсутствует заземление, необходимо будет вызвать электрика, чтобы он подвёл «землю» из главного щита питания подъезда.
Сегодня изготавливаются духовые шкафы с разными параметрами, характеристиками и конфигурациями. На задней стенке некоторых изделий располагается разъем с тремя контактами, благодаря ему подключается трехжильный кабель.
На других агрегатах установлен только клеммник с винтами. Для подключения такой духовки необходимо кабель затянуть винтами, а евровилку подключить с другой стороны. Перед тем как установить встроенный духовой шкаф своими руками и проводить электромонтажные работы, нужно обязательно отключить напряжение сети.
Проверка на утечку газа
Определить утечку газа в домашних условиях поможет годами проверенный метод. Возьмите помазок (им раньше пользовались при бритье) и нанесите с его помощью мыльную пену на шланги и все соединения. Если мыло где-то пениться, значит, газ проникает в помещение. Устраните утечку.
В финальной части монтажа проводится проверка работы всех заявленных производителем функций. Для этого удалите все защитные наклейки, пленки с внутренних и внешних поверхностей духового шкафа. Включите духовку в сеть (убедитесь, что УЗО в электрощитке включено). Обеспечьте подачу газа. Выполните розжиг газового духового шкафа.
Стоимость работ по подключению — 1 250 рублей. Статично. Без доплат (кроме материалов).
Если вы решили приобрести встраиваемую газовую духовку, следующим шагом для вас станет ее установка. Как уже говорилось выше, монтаж такого прибора имеет определенные сложности, связанные с необходимостью отдельного подключения духового шкафа и варочной поверхности. Также следует помнить, что при монтаже газового духового шкафа должны строго соблюдаться требования производителя, указанные в техническом руководстве. В противном случае потребитель рискует потерять гарантию на оборудование. Однако наибольшая опасность заключается в том, что некачественная установка может привести к утечке газа и возникновению в квартире пожара или даже взрыва. По этим и многим другим причинам заниматься монтажом газового оборудования, в частности газовых духовых шкафов, должны исключительно профессионалы.
Духовые шкафы хорошо знакомы отечественному потребителю как составная часть отдельно стоящих кухонных плит. Вместе с тем с появлением встраиваемой техники этот предмет кухонной техники все чаще рассматривается как отдельный элемент. И не удивительно, ведь встраиваемая духовка — это красиво, удобно и практично. Однако стоит заметить, что наличие двух устройств, духовки и варочной поверхности, вместо одного добавляет хлопот по монтажу. Тем более что изначально практически во всех квартирах система подачи газа рассчитана на подключение только одного устройства.
Пример встраиваемой духовки
Встраиваемые газовые духовки значительно менее популярны, чем их электрические аналоги, прежде всего потому, что электродуховки более удобны в эксплуатации и имеют больше полезных функций. Тем не менее, в некоторых случаях использование электродуховок может быть затруднено, в основном из-за высокой мощности этих приборов. Единственный выход из такой ситуации — установить газовый духовой шкаф. К тому же газовые духовки сегодня более экономичны — газ обходится дешевле, чем за электричество, особенно при интенсивном использовании духового шкафа.
Комплект зависимой варочной поверхности и встраиваемого духового шкафа
Обратившись за помощью в установке встраиваемого духового шкафа в Профигаз, вы можете быть уверены, что получите гарантию качества оказанных услуг за разумные деньги. Профигаз — это специализированное сервисное предприятие по установке и обслуживанию газового оборудования, которое имеет все необходимые документы для осуществления указанного вида работ, прошло процедуру регистрации в городской газотехнической инспекции и имеет в штате квалифицированный персонал, который дважды в год повторно аттестуется в городском учебном центре.
Почти все мастера Профигаз — это бывшие или действующие сотрудники государственных газовых структур и кроме знаний и квалификации имеют серьезный опыт практической работы. Также наши специалисты дополнительно проходят обучение в специализированных центрах Ariston, Gorenje, Mora, Bosch и других, поэтому независимо от сложности конструкции духового шкафа, его монтаж не займет много времени, так что уже очень скоро после покупки вы сможете с гордостью радоваться собственным шедеврам кулинарии!
Безусловным атрибутом современной кухни, является плита и духовка. Широкий выбор самых разнообразных моделей, позволяет приобрести именно ту модель, которая идеально впишется в дизайн кухни. Но внешний вид оборудования, это не самый значимый параметр, по которому выбирают духовой шкаф и варочную поверхность. Решающее значение имеет вид топлива, на котором функционирует данный прибор. Сегодня, в магазинах представлены два варианта печей: работающие на газу и от электросети. Газовые приборы пользуются невероятной популярностью, хотя и электрические печи не оставляют равнодушными современных хозяек.
Особенности и правила установки газовой духовки с варочной поверхностью
Для присоединения газовой духовки не нужны разрешения от газовой службы, но в то же время за неправильный монтаж предусмотрен штраф. Оптимальный вариант установки выглядит так: сначала освобождают отсекающий кран, и на его наружный патрубок накручивают тройной фитинг. Навинчивают с помощью смазанной пакли. Далее на две свободные ветки фитинга устанавливают краны, так же как и фитинг на патрубок. Все стыки затем проверяют на плотность и герметичность. Их промазывают мыльным раствором и потом открывают центральный кран. Если появляются пузырьки, то все манипуляции начинают заново. Достаточно даже едва заметных пузырей. Когда все будет сделано идеально, приступают к подключению шкафа. Его соединяют подводкой с краном. В накидную гайку вкладывают прокладку с солидолом. Гайку закручивают плотно, но настолько, чтобы она не давила на соединение.
Классификация духовых шкафов
Чтобы радовать семью и друзей кулинарными шедеврами, стоит для начала правильно подобрать кухонную технику.
Встраиваемые духовки бывают:
- Зависимыми, то есть устанавливается в гарнитур кухни рядом с варочной панелью.
- Независимыми, которые размещают там, где удобно хозяйке.
Прибор может быть газовым либо электрическим. Любая печь имеет свои положительные качества. Кухонные встроенные духовки гораздо удобнее, чем монолитные плиты.
По способу монтажа
Печи, которые идут в сочетании с варочной панелью, — зависимые варианты. Независимые духовые шкафы автономны. Их можно поставить в любом месте мебели в кухне, где предпочтительнее хозяину. От установки строго под плитой многие отказываются, находя традиционный вариант неудобным.
По способу нагрева
Выбирая встроенную электропечь, прежде всего следует подобрать место для ее установки в кухне. Затем определяются с тем, какой нужен прибор по функциям и другим параметрам. Модели техники могут быть разные по способу нагрева.
В зависимости от источника нагрева оборудование делится на два вида:
- Газовая духовка знакома большому числу хозяек. Плюсом этой техники является стоимость, которая ниже, чем у электрических аналогов. Из минусов можно выделить неравномерное поступление тепла внутри прибора (особенно для недорогих моделей) и вероятность утечки газа, которая может быть сведена на нет при соблюдении мер безопасности.
- Электрическая духовка многофункциональна: в ней есть несколько режимов нагрева и выпекания. Плюс прибора — возможность двойной защиты от перегрева и возгорания. Но использование печи проблематично в квартирах с частыми перебоями в электропитании и ненадежной проводкой. Недостатком является высокая цена.
Это интересно: Кухня с открытыми полками: читаем суть
Безопасность прежде всего
Утечка бытового газа – исключительно опасная ситуация, которая может привести к серьезному отравлению, взрыву, порче имущества и гибели людей. Такое случается нечасто, а причина у несчастий обычно общая – ошибки при подключении приборов и нарушение условий их эксплуатации.
Свод правил и норм безопасности сводится к тому, чтобы все соединения газовых трубы и приборов были герметичными, количество таких узлов необходимо сделать минимальным. Изучив правила установки газовых бытовых приборов, с такой задачей справится даже домашний умелец.
В ходе работ необходимо соблюсти порядок действий при подключении оборудования, использовать подходящие материалы, точно следовать инструкциям. По окончании работ выполняется проверка всех соединений. Соблюдение правил позволит получить необходимый результат – безопасно установленную и подключенную газовую духовку.
При установке встраиваемого газового духового шкафа своими руками самое распространенное нарушение – использование тройника для газовой трубы, к которой уже подключена варочная панель.
Неопытные мастера считают, что если это работает с водопроводом, то и для системы подачи газа сгодится. В результате получается три соединения, которые необходимо тщательно уплотнить.
По правилам подключение духовки и варочной панели следует выполнять отдельно, подводя к каждому прибору его собственную трубу. Количество соединений в этом случае уменьшится до двух.
На практике использование тройника может быть вполне безопасным
Если резьба правильно загерметизирована, не так уж важно, два соединения выполнено при подключении или три
Но этот способ противоречит существующим правилам установки газового духового шкафа. Если во время проверки представитель газовой службы обнаружит такой тройник, владельцам квартиры или дома грозит совершенно законный штраф.
Поэтому с самого начала необходимо учесть этот момент, чтобы подключить духовку правильно. Кроме того, следует использовать диэлектрическую прокладку, а также поставить отсекающий кран для каждого прибора, потребляющего газ.
Правила установки
Инструкция и методика проведения установки есть у любого служащего. Монтаж духового шкафа – сложная задача, которая требует разносторонних навыков. Особая внимательность нужна в работе с электрической проводкой. Требования для работников предполагают соблюдение личной безопасности, поэтому желательно работать в специальной, а не домашней одежде.
Электрическая встройка характеризуется высоким энергопотреблением, поэтому для нее нужен дополнительный электрический кабель. Провод должен быть сечением 2,5 или 4 кв. мм. Для безопасной эксплуатации прибора нужно правильно собрать заземление. Токоведущий кабель принято подключать с помощью отдельного автомата.
Автоматическая защита должна соответствовать поступающей мощности, иметь запас около 10%. Кабельная жила отдельно заземляется на шину общего щитка, если установка производится в многоквартирном доме.
В частном жилье с надежной проводкой допускается подключение и сборка духовых шкафов с использованием розеток. Вилку можно вставить самостоятельно. Она должна иметь заземляющую пластину европейского образца. К этой пластине можно присоединить жилу кабеля, которая обычно зеленого или желтого окраса. Еще два провода с клеммами прижимаются к контактам из латуни.
Цветовая маркировка проводника соответствует типу назначения кабеля:
- фаза: коричневая;
- нуль: синий;
- земля: зеленая.
Клеммы могут иметь буквенное обозначение:
- фаза: L;
- нуль: N;
- земля: PE.
Порядок действий производится по инструкции:
- включите автомат, касающийся духового шкафа;
- проверьте световую индикацию наверху устройства на работоспособность;
- установите нагрев на максимальный режим;
- прокалите духовку при +250 градусах при включенной вытяжке.
Это интересно: Барная стойка своими руками для кухни (видео)
Осуществление схемы подключения варочной панели и духовки
В соответствии со строительными правилами и нормами (СНиП) должно выполняться при помощи радиального метода, а именно: для питания должен быть выделен отдельный кабель, который протягивается от места с главным распределительным щитом. На этот кабель ни в коем случае нельзя производить установку других розеток и электроприборов.
Перед включением прибора с однофазной системой стоит изучить инструкцию
Чтобы подключить поверхность с электроплитой, схема предусматривает наличие в квартирах только одной фазы с показателем напряжения в 220 В.
В частных домах рекомендуется применять трехфазную схему подключения от главной линии электрического снабжения. Если будет произведен именно этот способ подключения, то в период одновременной работы нескольких конфорок основной уровень нагрузки будет оказываться не на одну фазу, а равномерно распределится между тремя фазами и предотвратит перенапряжение сети.
Обязательно нужно изучить схему подключения
Если же вход питания на клеммной коробке прибора изначально разработан для работы в сети с напряжением 220 В, тогда его требуется переделать, чтобы прибор мог нормально функционировать с трехфазной сетью с напряжением в 380 В. В этих ситуациях нужно выполнить следующие действия:
- первым делом необходимо при помощи отвертки произвести ослабление болтов зажимов клемм;
- требуется вытащить перемычки;
- в результате должно получиться 5 мест для подключения;
- чтобы нагрузка распределилась равномерно, требуется установить схему с двумя фазами – с нулем и заземлением.
Схема подключения к однофазной сети
Стоит обратить внимание, что во многих схемах подключения фазы имеют следующие обозначения:
- 1L;
- 2L;
- 3L;
- нулевой проводник имеет пометку N;
- заземление — знак «земля».
Бывают случаи, когда некоторые изготовители не используют встроенные клеммные коробки, они выполняют выведение из устройства проводов с разными цветами, при этом те могут соединяться друг с другом.
Важно знать назначение всех проводов в соответствии с их цветами:
- заземление выполняет провод с желтой окраской, он имеет зеленую продольную полосу;
- нулевой провод может иметь зеленую или голубую окраску;
- фазы могут иметь любые расцветки.
Варочная поверхность к области радиального кабеля подсоединяется при помощи коробки клеммных колодок или розетки. Обычно различий в схемах и методах монтажа между газовой плитой и варочной поверхностью не наблюдается.
Схема подключения
Подключение установленной плиты к розетке или настенной коробке производится при помощи кабеля питания. Если он не предусмотрен в комплекте, то данное изделие требуется приобрести отдельно. При выборе стоит учитывать показатели сечения и количество жил. На выбранный кабель устанавливается вилка.
