Недостатки
Какие недостатки есть у импульсных реле? Некоторые модели
отдельных производителей чувствительны к перепадам напряжения.
Чем это чревато? А тем, что свет на некоторых лампах у вас будет включаться и выключаться самопроизвольно при нестабильном напряжении.
Еще многих раздражает постоянное клацанье и щелчки при работе реле. Особенно этим грешат эл.механические разновидности. Они состоят из рычажной и контактной системы, катушки, плюс пружины.
Отличить их можно по рычагу с лицевой стороны. С его
помощью реле вручную переводится из одного положения в другое.

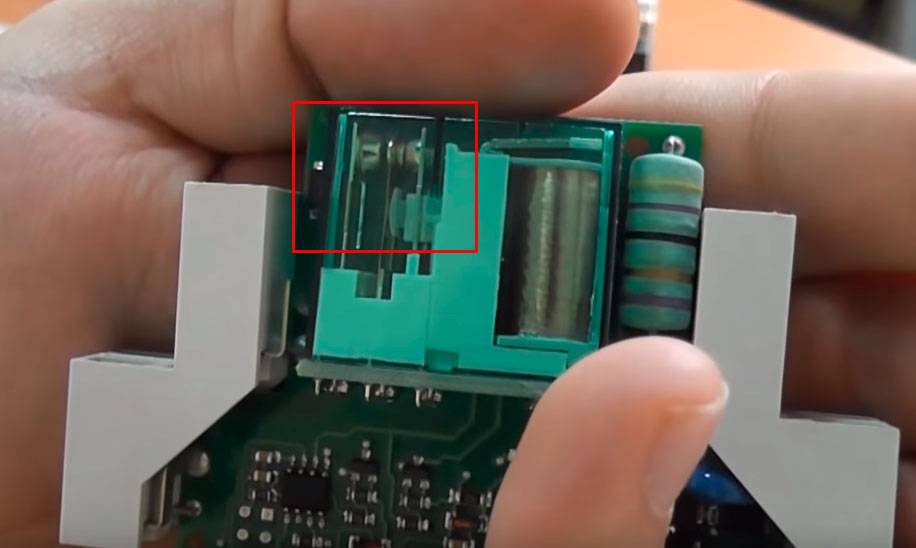

В электронные встроена плата с микроконтроллером. В них
клацать особо нечему, и они менее шумны.
Чтобы было меньше проблем, выбирайте реле от известных и давно зарекомендовавших себя брендов. Таких как – ABB (E-290), Schneider Electric (Acti 9iTL), F&F (Biss) или отечественный Меандр (РИО-1 и РИО-2).
У ABB очень большой выбор по добавлению к основной модели E290 всяких накладок и дополнительных “плюшек”.
У Меандр РИО-2 есть полезная функция для работы с обычными одноклавишными выключателями.
Для этого данную релюшку нужно перевести в режим №2 и к каждому из входов Y, Y1 и Y2 подключить свой выключатель света (всего 3шт).
В итоге вы получите режим работы перекрестных выключателей на основе обычных одноклавишников. При нажатии любого из них (вкл или выкл), будет изменяться выход и переключаться контакты на самом реле, зажигая или гася лампочку.
Двух или трехжильный кабель?
Далее сверху от распаечной коробки до места установки
выключателя спускаете второй кабель. Для одноклавишника он должен быть
двухжильным ВВГнг-Ls 2*1.5мм2.
При этом многие опытные электрики все же рекомендуют
изначально закладывать в штробу трехжильный. Хотя для простого выключателя
света третья жила и не нужна (она останется незадействованной), однако в
будущем, вы легко сможете заменить одноклавишный выключатель на двухклавишный
или проходной.
Заново штробить стены и срывать обои уже не потребуется.
С двухжильным проводом подключить более “сложные” выключатели уже не получится. Там схемы будут совершенно иными.
То же самое относится и к ванной комнате. Если в процессе ремонта заложить на одноклавишник трехжилку, то впоследствии его также можно будет поменять, а от второй клавиши запитать вытяжной вентилятор.
Кабель с обоих сторон зачищается, а его жилы
подписываются как L и L1.
L – приходящая фаза
L1 – эта же фаза, но уже уходящая на светильник
Полезные советы
- Заранее просчитайте нужное (достаточное) сечение и длину проводов в зависимости от мощности источников света. Сечение не может быть меньше, чем полтора квадратных миллиметра.
- Рекомендуется кроме распределительной коробочки также приобрести дополнительное защитное устройство, которое будет предохранять от коротких замыканий и перегрузок в электросети.
- Выбирайте клеммные выключатели, а не со вкручивающимися винтами, так как первый вариант соединения является более прочным и долговечным: винты нужно будет через некоторое время подкрутить.
- Регулировать освещенность при помощи одноклавишного устройства можно! Но для этого приобретается и устанавливается дополнительное оборудование — так называемый диммер.
- Если вы будете устанавливать подобную конструкцию для освещения ванной или другого влажного места, ни в коем случае не монтируйте выключатель внутри помещения.
- Замечание: если выключатель модульный, тогда возле входной клеммы всегда есть еще одна. Эти две клеммы между собой нужно соединить отдельным проводом.
- Все подключения и присоединения категорически запрещено проводить вне специальных распределительных коробок. А в случае с усложненными окружающими условиями нужно сделать дополнительную защиту (например, от воды, влажности, попадания других твердых и жидких веществ).
- Если вы устанавливаете выключатель, например, для туалета, то одна из клавиш может включать свет в этой комнате, а другая — вытяжку.

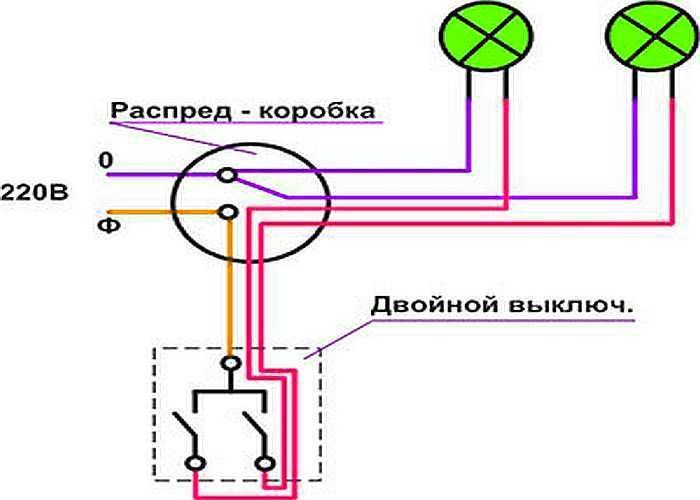

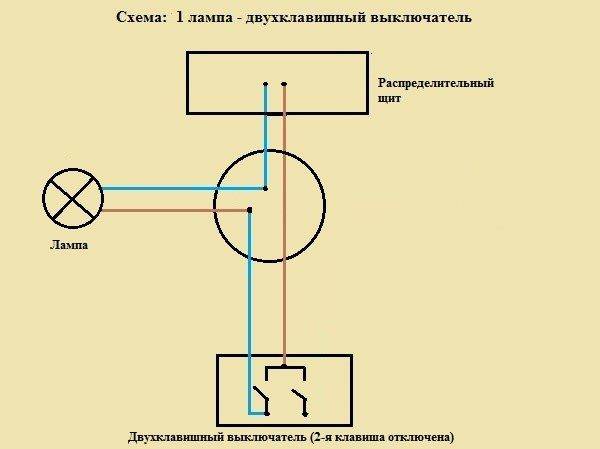

Подключить выключатель, регулирующий свет двумя клавишами, несложно, если в точности соблюдать данные выше инструкции. Прочитайте сначала все указания и полезные советы, чтобы ничего не упустить, тогда все получится!
Как сделать проходной выключатель своими руками
Несмотря на то, что на первый взгляд обычный и проходной переключатели имеют незначительные отличия, их стоимость существенно отличается. Купить проходной выключатель можно в 1,5-2 раза дороже простого. Поэтому многие мастера стремятся изготовить коммутирующее устройство самостоятельно.
Чтобы получить проходной одноклавишный выключатель, необходимо воспользоваться обычными одноклавишным и двухклавишным устройствами одного размера и производителя.
Процесс переделки простого выключателя в проходной состоит из следующих этапов:
- у накладного одноклавишного выключателя снимается клавиша, оснащенная клипсами;
- аккуратно выдавливается сердцевина выключателя;
- отжимаются зажимы корпуса на внутреннем механизме выключателя;
- одна из клемм вынимается из гнезда;
- переустанавливается один контакт напротив другого;
- на контакты устанавливается коромысло;
- корпус собирается обратно.
Использование проходных выключателей будет удобным, если в доме есть длинные коридоры
Также можно осуществить сборку одного выключателя из двух простых. Их следует расположить рядом друг с другом таким образом, чтобы при воздействии на верхнюю часть клавиши включался один, а на нижнюю – другой. Клавиши следует соединить пластиной, которая клеится сверху. Обязательно необходимо установить перемычку между двумя соседними контактами.
Внутренне устройство выключателя

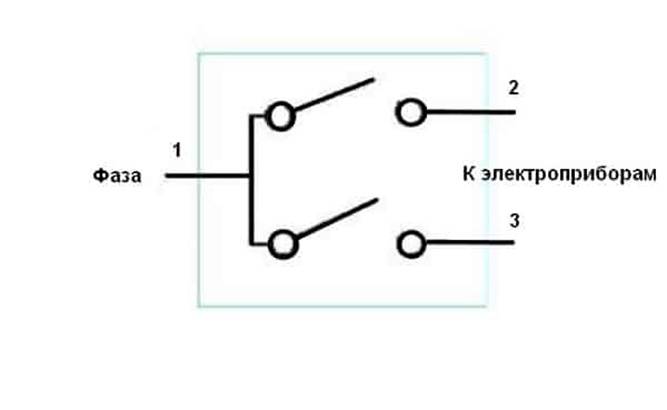

Внутреннее устройство двухфазного выключателя отличается от однофазного наличием двух выходных клемм вместо одной.
Конкретнее, он складывается из таких элементов:
- механизма и декоративной панели;
- одной входной клеммы;
- двух выходных клемм;
- двух клавиш.
Клеммы — это специальные зажимные механизмы. Для присоединения провода достаточно лишь зачистить его, вставить в клеммник и зажать с помощью винта. Входная или общая клемма располагается преимущественно отдельно и маркируется как L.
С противоположной стороны размещаются две выходные клеммы. Они могут обозначаться как L1, L2 или 1,2. У некоторых моделей вместо клеммника могут быть винтовые зажимы. Использовать их нежелательно, так как крепление может постепенно ослабляться и его придется поджимать.
Устанавливать устройство нужно так, чтобы при его включении нажимать на верхнюю половину клавиши. Определить верх и низ элемента можно с помощью индикатора — специальной отвертки, которая работает на замыкание.
Для этого берут гвоздь или кусочек провода и дотрагиваются им до одного контакта, к другому прикладывают индикатор, придерживая большой палец сверху.
Если огонек внутри не горит, значит, контакты выключателя разомкнуты. При включенном положении клавиш он должен светиться. Остается отметить верхнюю часть элемента.
Сфера использования
Проходные выключатели востребованы при обустройстве системы освещения в следующих случаях:
- длинные коридоры, в которых один из переключателей монтируется в начале помещения, а другой устанавливается в конце;
- многоэтажные жилые домовладения или общественные здания;
- межэтажное лестничное пространство, позволяющее устанавливать коммутационные приборы на разных этажах;
- спальные комнаты, где выключатели устанавливаются рядом с дверным проёмом, а также над спальным местом или рядом с ним.
Особенно востребованы проходные выключатели в уличном освещении, а также для устройства комфортного освещения в подвальных помещениях, террасах, верандах или беседках.
Виды импульсных реле
Какие еще разновидности импульсных реле существуют? Есть например, с функцией задержки по времени.
Ее можно использовать для задержки как при включении света, так и при его отключении. Выезжаете вечером из собственного коттеджа и нажимаете в доме на специальную кнопку.
Это дает вам время спокойно пройти по освещенным дорожкам
до калитки и только после этого свет автоматически выключится.
Такой способ не требует даже установки отдельных
выключателей на улице.
Еще к таким реле можно подключить вытяжной вентилятор в
ванной. Выходя из ванной комнаты, нажимаете на кнопку, а вентилятор продолжает
работать заданный вами промежуток времени.
Работа реле в нестандартных ситуациях
Многие задаются вопросом, а что будет с реле при
исчезновении напряжения в доме и последующем его появлении? Не включатся ли в
данном случае все светильники разом? Нет, такого не произойдет.
Однако статус положения контактов будет зависеть от конкретной
модели. С памятью они или нет. Если память присутствует, то ранее включенные
лампочки загорятся вновь. Там, где памяти нет, контакты просто разомкнутся.
А что будет, если два человека нажали на две кнопки
одновременно? Это будет воспринято как одноразовое нажатие. То есть, лампочка
либо загорится, либо потухнет, в зависимости от своего предыдущего положения.

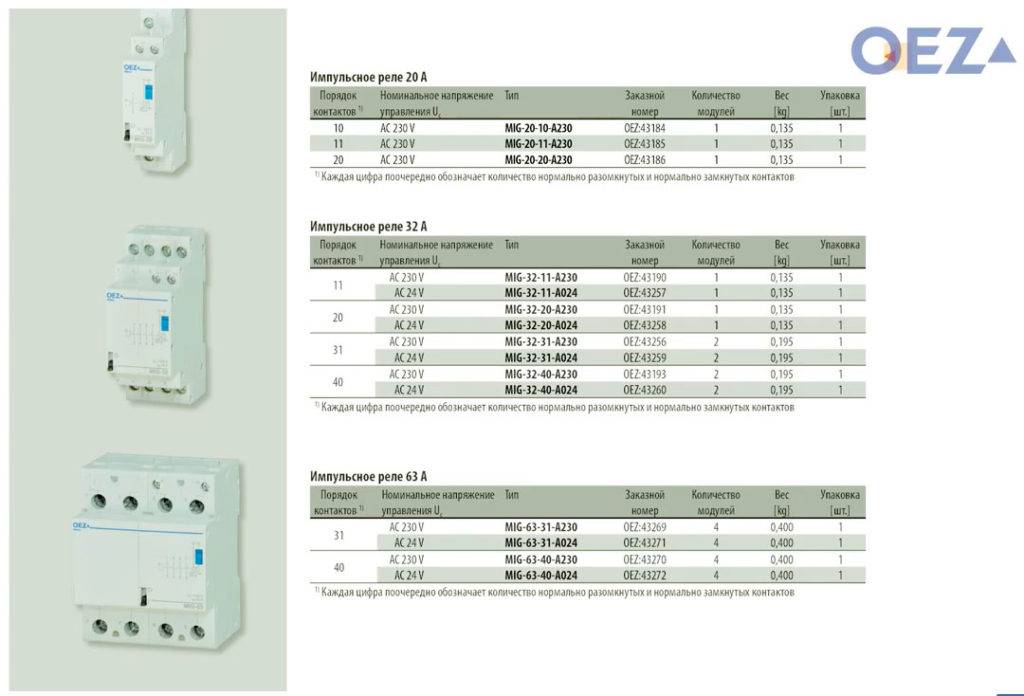

Импульсное реле для монтажа в эл.щиток имеет формфактор
модульного контактора и устанавливается на дин-рейку. Номинальный ток
большинства моделей 10-16А.
Этого вполне хватает для организации освещения в квартире или загородном доме.
Если вы захотите подключить более мощную нагрузку, тогда придется задействовать в схеме пускатель, либо выбирать модели на большие токи.
Выполнение монтажных работ
- перфоратором с установленной стандартной коронкой, посредством которой высверливаются посадочные места для выключателей, а также выполняется штробление для укладки электрических проводов;
- плоскогубцами и кусачками;
- стандартными бокорезами;
- набором отверток.
Также необходимо приобрести необходимое количество выключателей, электрического кабеля, соединительных элементов, изоляционной ленты и распределительных коробок. Процесс прокладки электрических проводов в штробах заканчивается выполнением штукатурных работ, поэтому следует запастись алебастром или стандартным цементно-песчаным раствором.
Количество жил в электрическом кабеле подбирается в соответствии с используемой схемой для управления системой освещения. Простейшие электрические схемы предполагают использование стандартного трехжильного медного провода.
При использовании более сложной схемы подключения применяются пятижильные электрические провода, которые при необходимости можно заменить парой трёхжильных кабелей. Выбор сечения жил напрямую зависит от показателей нагрузки, но чаще всего используются провода, имеющие 2,5 кв.
Установка проходного выключателя
На первом этапе монтажа осуществляется разметка параллельной потолку и полу трассы для штробления. Все отводы по направлению к полу выполняются строго под углом в 90о.
При помощи перфоратора высверливаются гнезда под монтаж выключателей, а также осуществляется штробление для прокладки электрических проводов. Внутри установленных соединительных коробок выполняется подключение и последовательное скручивание электрических проводов в соответствии с электрической схемой.
После сборки выполняется предварительное тестирование мультиметром, после чего подаётся напряжение и осуществляется проверка работоспособности осветительной системы. На самом последнем этапе необходимо произвести отделочные работы.
Схема на 3 точки
Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.
Электрическая схема управления лампой с трех точек
Как собрать такую схему? Вот порядок действий:
- Ноль (и заземление, если есть) заводится сразу на лампу.
- Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
- Вход второго подается на свободный провод лампы.
- Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
- Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.
Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.
Куда подключать провода
А вот примерно так разводить по помещению.
Проводка при управлении лампой из трех мест
Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.
Схема подключения проходных выключателей на 5 точек
Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.
Чтобы окончательно уложить все в голове, посмотрите еще это видео.
Схема выключателя и розетки питания через одну распределительную коробку.
Ранее элементы электрической сети монтировались согласно правилам советского стандарта. Ещё один двухжильный провод прокладывается от распределительной коробки к розетке. В доме или квартире ставятся обычно одинарные или двойные розетки под скрытую электропроводку под двуштекерную штепсельную вилку.
Схема подсоединения розетки к электросистеме Поскольку действующие нормы не регламентируют взаимное расположение нулевого и фазового проводников, то можно подключать их в любом порядке. Схема подключения такого устройства к общей сети предельно проста, и справиться с этим можно самостоятельно.
Кроме этого, устройства могут обладать и другими дополнениями. Коммутационный аппарат должен работать только на разрыв фазы.
Провода к розетке питания подсоединяются, так же, как к выключатель, через резьбовые контакты. Работаем с арматурой Замена подгоревшей В таком случае оптимальный вариант — установка накладной розетки в старый подрозетник, тем более что розеточные колодки отдельно не продаются, а старый подрозетник, возможно, повело от времени.
Но последние пользуются не такой популярностью, как первые два варианта.
Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал — толщину сечения проводки следует увеличивать в полтора раза.
В старых их всего два — фаза и ноль.
Разводка электропроводки под розетки
Рекомендуем: Как починить провод электрический
Коммутация света из двух мест
Освещение проектного коридора состоит из двух световых групп, поэтому логично в данном случае применить для управления два двухклавишных коммутатора.
Соответственно, дополнительно к ним потребуются:
- две подрозетницы;
- одна распределительная коробка;
- кабель трёхжильный.
Метраж электрических проводников следует рассчитать после составления схемы и планировки разводки. Рекомендуется приобретать кабель с небольшим запасом.
Схема управления двумя световыми группами через проходные двухклавишные выключатели выглядит, примерно, так:
Схема управления двумя отдельными световыми группами через двухклавишные приборы: N, L – классическая электрическая сеть; РК – распредкоробка под разводку кабелей; Л1, Л2 – световые раздельные группы; П – перемычка; ПВ1, ПВ2 –двухклавишные проходные коммутаторы (+)
Фазный проводник подводится на двухклавишный прибор ПВ1. Этот выключатель, имеющий конфигурацию на две клавиши, соответственно, имеет две клеммы общих контактов и четыре клеммы перекидных контактов.
На первом приборе общие клеммы соединяют вместе и подключают к ним проводник фазы. Клемму 1 перекидного контакта ПВ1 соединяют проводом с клеммой 1 перекидного контакта ПВ2. Соответственно, контакт 2 ПВ1 будет соединяться с клеммой 2 ПВ2, клемма 3 ПВ1 с клеммой 3 ПВ2, а клемма 4 ПВ1 с клеммой 4 ПВ2.
Остаются ещё две клеммы на втором проходном коммутаторе. Обе – общие (common), и соединяются они по принципу: каждая на одну световую группу (Л1 и Л2) системы освещения. Уже от световых групп исходящими проводниками цепь замыкается на нулевую шину электрической сети.
Однако это лишь одно из возможных схемных решений. Так, если используется одна световая группа, можно организовать схему на одноклавишных выключателях.

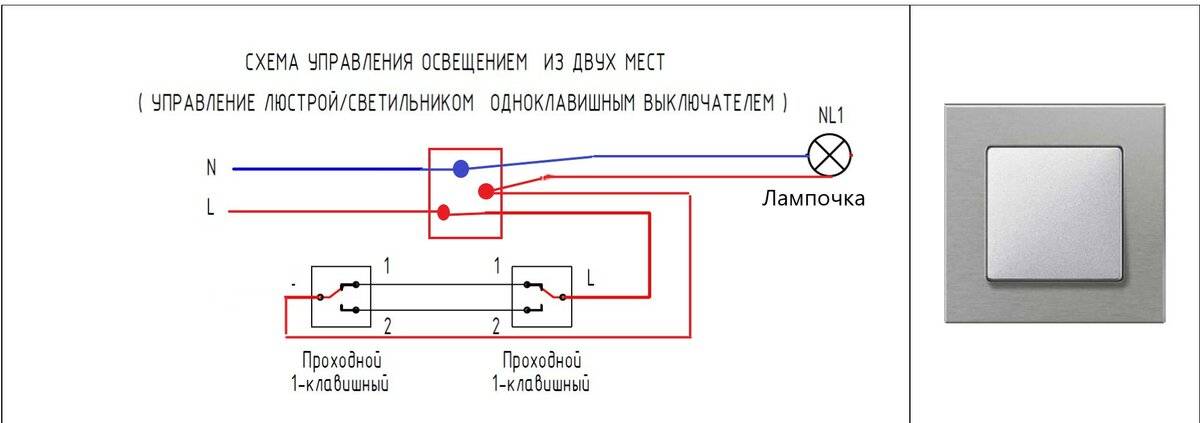

Разводка с применением одноклавишных проходных выключателей выглядит более экономичной с точки зрения расхода материалов. Здесь требуется меньше провода, так как почти вдвое, по сравнению с предыдущим решением, сокращается число соединительных линий.
Но, вместе с тем, ограничивается функциональность самой системы освещения.

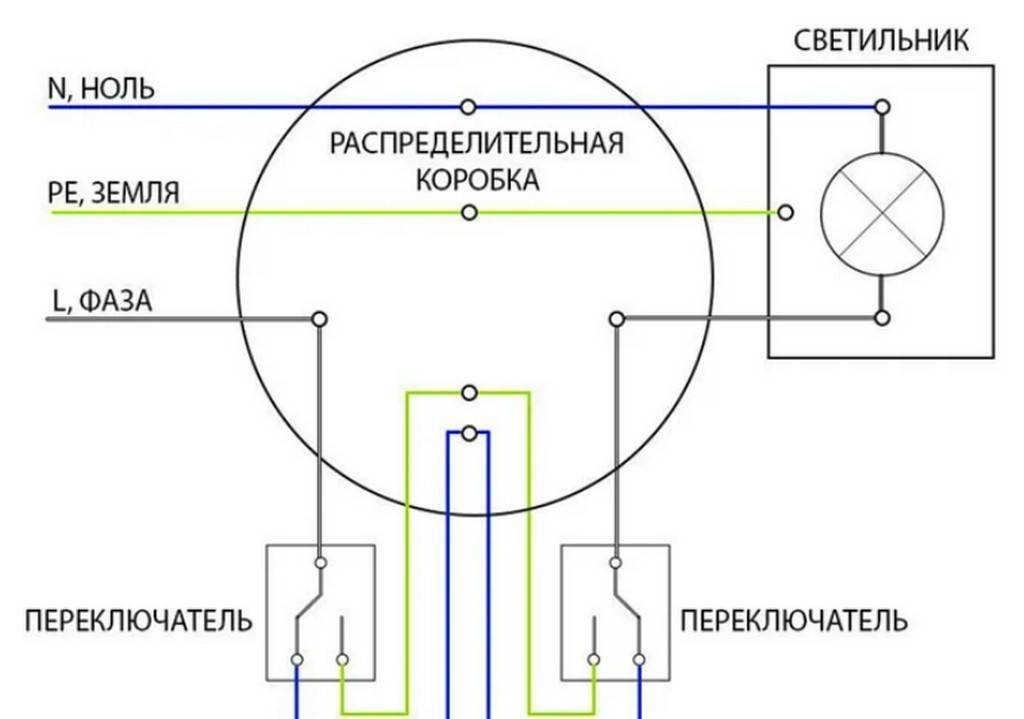

Схемное решение для одной световой группы с применением одноклавишных коммутаторов: L, N, PE – классическая разводка питания на три линии; РК – распредкоробка; Л1 – световая группа; ПВ1, ПВ2 – одноклавишные коммутаторы (+)
Тем не менее, для устройства в составе жилых помещений этот вариант может применяться наиболее часто.
Что требуется под устройство системы управления на одноклавишных выключателях?
Ответ очевидный:
- одноклавишные коммутаторы (2 шт.);
- подрозетницы (2 шт.);
- распределительная коробка (1 шт.);
- кабель электрический трёхжильный (метраж по расчёту).
Требования к устройству системы стандартные. До начала работ составляется схема. Приобретаются необходимые аксессуары, материалы, крепёж. По намеченным местам устанавливают подрозетницы и распредкоробка.
Пример устройства разводки для жилого помещения из категории стандартных проектов. Используются два одноклавишных коммутатора. Решение исполнено с учётом разводки кабеля с проводником заземления (PE). Этот вариант соответствует схеме, показанной выше
Затем разводится кабель и выполняются соединения проходных выключателей из двух мест с источником света через распределительную коробку.
Фазный проводник заводят на общую клемму ПВ2, а общую клемму ПВ1 выводят на один контакт световой группы. Второй контакт световой группы соединяют с нулевой шиной, а перекидные контакты обоих выключателей коммутируют между собой, соблюдая идентичную нумерацию (1 с 1, 2 со 2).
