Как пользоваться накопительным и проточным водонагревателями — правила эксплуатации

Пробный запуск

Зачастую установкой бойлеров занимаются профессионалы. Именно они должны производить пробный запуск непосредственно после монтажа. Но если вы устанавливали все самостоятельно, то обязательно произведите следующие действия.

1. Удостоверьтесь, что водонагреватель установлен качественно, согласно инструкции к нему.
2. Осмотрите его на предмет утечек. Заполните водой, предварительно отключив от электропитания.
3. Чтобы увидеть, когда бак наполнится, откройте клапан для горячей воды. Если потечет вода, значит бак уже заполнен.

4. Перекройте клапан и исследуйте внешнюю часть прибора.

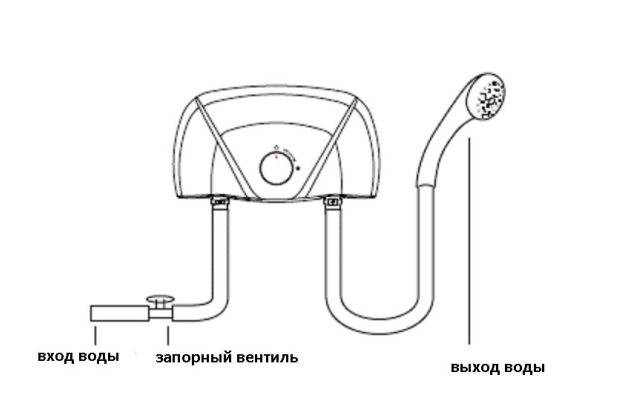

   Вторая схема подключения бойлера

Только после этого можете спокойно подключать бойлер к питанию и задавать ему нужный температурный режим.

Особенности установки бойлеров

Рекомендуется обращаться за установкой к специалистам по монтажу бойлеров. Они объяснят, как можно самостоятельно регулировать водонагреватель, а когда стоит обратиться в сервисный центр

Пригласить специалиста важно ещё и потому, что при установке нужно учесть много технических требований:

• Маркировка прибора обязательно должна соответствовать параметрам электрической сети. Источник питания должен иметь напряжение 220 V и частоту 50 HZ. Дополнительно нужно установить устройство защитного отключения (УЗО).
• Водонагреватель обязательно должен быть заземлён, иначе УЗО не сработает в случае короткого замыкания.
• Стена под накопительный бак должна выдерживать вес как минимум двух таких приборов, наполненных водой.
• Чтобы не произошло аварии, на проточной конструкции обязательно нужно установить запорный вентиль – и только на входе воды.

• Нужно подобрать верный диаметр подсоединяемых шлангов и других элементов.
• Нужно найти правильные подводящие трубы (не пластмассовые или алюминиевые), которые выдержат давление до 12 Бар и нагрев до 100°C.
• Накопительный прибор можно подсоединять к магистрали с давлением не выше 4,5 – 6 Бар при отключенной горячей воде. Если давление выше, придётся устанавливать понижающий редуктор.

После грамотной установки прибором можно смело пользоваться. Особенности работы конкретной модели нужно искать в руководстве пользователя, но общие шаги похожи для большинства моделей водонагревателей. Изучим инструкцию, как использовать водонагреватель, на примере двух моделей от Polaris: проточного ORION 5.5 S и накопительного STREAM IDF V/H.

Оборудование накопительного типа: устройство и принцип действия

Прибор представляет собой теплоизолированный бак произвольной формы. В него вмонтирован ТЭН, который прогревает воду до заданной владельцем температуры.

Электрические водонагреватели – практичное решение для бесперебойного получения горячей воды

Важно только правильно определить объем прибора. Она варьируется в пределах от 35 до 85С

В теплоизолированной емкости нагретая жидкость сохраняет температуру в течение 2-3 часов. После того, как вода остынет на 0,5С, срабатывает автоматика и нагреватель включается, чтобы подогреть жидкость

Она варьируется в пределах от 35 до 85С. В теплоизолированной емкости нагретая жидкость сохраняет температуру в течение 2-3 часов. После того, как вода остынет на 0,5С, срабатывает автоматика и нагреватель включается, чтобы подогреть жидкость.

По достижению заданной температуры прибор отключается. Такой режим работы позволяет устройству экономно расходовать электроэнергию.

Нагреватели, встроенные в бак, могут быть трубчатыми или спиральными. Первый вариант более надежен, не боится воздушных пробок, однако со временем обязательно покрывается накипью.

Спиральным устройствам накипь не страшна и греют они на порядок быстрее. Бак может быть стальной или пластиковый. Его внутренняя поверхность покрывается эмалью или стеклокерамикой.

Чтобы сварные швы стальной емкости не ржавели, в бак вставляются особые анодные стержни, не дающие железу окисляться. Их нужно менять с периодичностью в 5-8 лет.

В стандартную конструкцию водонагревателя входит термостат, отвечающий за поддержание заданной температуры. Система управления прибором может быть как ручной, так и автоматизированной.

Устройство может оснащаться дополнительной функцией быстрого нагрева воды. Накопительные водонагреватели различаются объемом, который, в свою очередь, влияет на скорость нагрева воды.

Чем больше объем, тем дольше оборудование будет прогревать жидкость. Желательно точно рассчитать потребность в горячей воде, чтобы не заставлять устройство работать вхолостую и при этом не испытывать ее нехватки.

На схеме представлено общее устройство электрического накопительного водонагревателя

Магниевый анод

Если выбираете модель с погружными, то обращайте внимание, чтобы они имели в своей конструкции магниевый анод. Без его применения, образование накипи происходит в разы быстрее

А это в свою очередь:

Без его применения, образование накипи происходит в разы быстрее. А это в свою очередь:

увеличивает время нагрева

уменьшает КПД

вызывает больший расход эл.энергии

Оптимально, если магниевый анод будет расположен в верхней части водонагревателя. Это обеспечит более качественную защиту бака от коррозии.

Также, такое расположение позволяет комфортно контролировать расход и своевременно менять анод, не сливая воду.

Всегда внимательно читайте условия гарантии.

Красивыми большими буквами на баке может быть написано – ГАРАНТИЯ 5-7 ЛЕТ! А мелким шрифтом в инструкции добавлено – только при условии регулярной, в течении двух лет, замены анода.

Купите бойлер, через 2,5 года он у вас проржавеет и потечет, а по гарантии заменить его откажутся.

Так как не было своевременной замены анода в сервисном центре.

Установка и подключение бойлера

Немаловажную роль в экономии света играет правильный монтаж и обвязка бытового прибора. Перед тем как установить и включить водонагреватель, обязательно изучите инструкцию по эксплуатации, особенно если эти работы вы решили выполнить самостоятельно. Мы приведем несколько общих требований, изложенных в руководстве к распространенным агрегатам Ariston (Аристон):

• чтобы подключить водонагреватель к электросети, используйте медный кабель сечением 3 х 2.5 мм²;
• аппарат необходимо заземлить и запитать отдельной линией с автоматическим двухполюсным выключателем, а не просто вставлять вилку в первую попавшуюся розетку;
• поскольку вес бойлера на 50—100 литров довольно велик, крепите его к надежному основанию, например, к капитальной перегородке;
• модели, предназначенные для вертикальной либо горизонтальной установки, монтируйте в указанном положении;
• присоединение агрегата к сети холодного и горячего водоснабжения выполняйте по следующей схеме:

На схеме обвязки условно не показано подключение сбросного клапана к канализации Важную роль здесь играет обратный клапан, не позволяющий емкости опорожняться в водопровод при отсутствии напора. Он же выступает предохранителем – сбрасывает воду, расширяющуюся в случае перегрева. Поэтому от «носика» клапана следует провести гибкую трубку в пластиковую бутылку либо направить ее в канализацию.

Выше клапана нужно ставить тройник с дополнительным краном для опорожнения. Если бойлером долго не пользоваться либо есть опасность замерзания, то воду надо сливать, а без крана эта процедура сильно усложняется. Для удобства демонтажа аппарата патрубки соединяются с арматурой через американки.

Обрамление из стальной полосы 20 х 3 мм опирается на полы посредством 2 труб Перед тем как включить бойлер, нужно открыть в квартире ближайший кран ГВС и заполнить бак холодной водой, пока она не потечет из смесителя. Затем перекройте вентиль и запускайте аппарат в работу.

Устройство бойлера

Когда есть бойлер, то необходимо знать хотя бы его ключевые элементы и основные показатели. Ознакомившись с ними, становится понятен принцип работы, в результате малейшие неисправности можно будет быстро устранить.

Водонагреватель состоит из следующих основных частей:

• Внешний корпус водонагревателя покрыт эмалью, которая наносится при помощи метода порошкового окрашивания. Это позволяет надежно защитить бак снаружи и придать ему декоративности.
• Кронштейн позволяет прикрепить бак к стене.
• Трубка, выпускающая горячую воду. Также изготавливается из нержавеющей стали со специальными свойствами. Обладает высокой износостойкостью и устойчива перед коррозией.

• Бак представляет собой накопительную емкость из стали со специальными примесями. Последние необходимы, чтобы бак дольше не поражала коррозия и для повышения механической прочности. Внутри баки Thermex покрыты специальным стеклофарфоровым покрытием. Данное покрытие наносится слоем в 250 микрометров.
• Оно обеспечивает чистоту и свежесть воды в баке. При этом нет реакции с покрытием агрессивных химвеществ, находящихся в воде. Также покрытие придает баку прочность и эластичность, что обеспечивает лучшую защиту от перепадов давления и тепловых ударов. В таких баках трещины возникают крайне редко, так как коэффициент линейного расширения у стали и стеклофарфора равны.
• Магниевый анод является, пожалуй, одной из самых важных частей бойлера. Ведь от него зависит срок его службы. Анод представляет стержень, сделанный из металла. Сверху стержень покрывает магниевый сплав.

• Именно на данный анод приходится первый удар кислорода, который выделяется при нагревании воды. Таким образом, он не реагирует с другими элементами бойлера, выполненными из металла. Однако надо учитывать, что со временем анод разрушается.
• Платформа, на которой находится нагревающий элемент, магниевый анод, термостат. Она выполняется из стального фланца. К корпусу платформа крепится гайками в количестве 5-6 штук, что позволяет ее быстро устанавливать и снимать при необходимости.
• Трубка, по которой происходит подача холодной воды. Она изготавливается из износостойкой стали, которая устойчива к коррозиям.
• Термостат автоматически регулирует температуру воды. Стоит отметить, что в водонагревателях Thermex используются термостаты, имеющие двойную степень защиты.

• Зачастую в водонагревателях установлено сразу два термостата. Это необходимо для того, чтобы один из них контролировал как нагревается вода, а второй контролировал состояние первого. В некоторых моделях, чаще всего очень дорогих, предусмотрен третий термостат, который контролирует состояние тэна.
• Тэн представляет собой трубчатый электронагреватель и является основной частью бойлера.
• Теплоизоляция из пенополиуретана пролегает в зазоре между внутренним баком и наружной обшивкой. Он делает водонагреватель своеобразным термосом, хорошо сберегая тепло. В итоге еще снижается и потребление электроэнергии.
• Предохранительный клапан заменяет обратный клапан. Необходим для защиты бойлера от высокого давления.

• Термовыключатель автоматически производит отключение бойлера при повышении температуры выше 95 градусов. На корпусе водонагревателя имеется кнопка термовыключателя, которой можно пользоваться при перегреве воды.
• Термометр снаружи бака позволяет определить температуру воды.
• Электронные схемы, осуществляющие контроль и управление.
• Панель управления, располагающаяся снаружи бойлера.

Принцип работы водонагревателей довольно простой. Снизу в бак поступает холодная вода. Тэн, установленный на фланцевой подставке, ее нагревает до определенного значения температуры. Фактически тэн выступает в бойлере в роли кипятильника.

Термостат, который располагается внизу бойлера, позволяет отрегулировать необходимую температуру. Он запускает тэн при охлаждении воды, а также когда она используется, и отключает его, когда достигается установленное значение температуры.

Горячая вода в бойлере поднимается вверх к трубке забора, в то время как холодные слои воды создают подпор верхним слоям. Таким образом, холодная и горячая вода внутри бака не смешиваются. Температура жидкости увеличивается постепенно по высоте резервуара. Когда вода во всем баке нагреется до определенного значения температуры, тэн выключится.

В том случае, если долгое время горячая вода не будет использоваться, то произойдет постепенное охлаждение воды в ней. Тогда тепловое реле снова включит нагреватель. Что касается быстроты нагрева воды в бойлере, то она напрямую зависит от мощности тэна и объема бака, который может быть 50-80 литров и даже больше.

Как закрепить систему на стене

Вне зависимости от варианта подводки, следует задуматься над тем, как зафиксировать воздуховод на стене.

Тут работает несколько правил:

• на пластиковых воздуховодах предусмотрены специальные крепления. Они представляют некое подобие защелок;
• защелки сначала фиксируются на стене посредством дюбелей;
• шаг монтажа выбирайте с учетом кривизны трассы. Как правило, оптимальным является шаг в 50-60 см;
• трубы с усилием вставляются в готовые защелки;
• если используется гофра, фиксация проводится при помощи хомутов. Допустимо применять специальные пластиковые затяжки большого размера.

Основные правила пользования водонагревателем

Бойлер представляет собой сильно увеличенную копию электрочайника, который имеется почти на каждой кухне. Разница состоит только в наличии настраиваемого термостата и патрубков для присоединения к системе водоснабжения. Ознакомимся со способом применения наиболее распространенных водонагревателей.

Thermex

Разберемся, как пользоваться водонагревателем Термекс

Если у других производителей бойлеры составляют только часть ассортимента, то компания Thermex сосредоточила на них все свое внимание. Предлагаемые ею модели отличаются исполнением панели управления, от которого зависит цена

Водонагреватель Thermex Praktik

В самых дешевых бойлерах настройка температуры осуществляется вращением ручки терморегулятора. В более дорогих приборах панель управления оснащена 3-мя клавишами, нажатием которых устанавливается режим (мощность) нагрева: экономичный, умеренный и быстрый.

В водонагревателях премиум-класса настройки можно задавать с пульта ДУ, при этом параметры рабочего режима отображаются на цифровом табло.

Предельно допустимое давление в сети водоснабжения для водонагревателей Thermex составляет 6 атм. В обязательном порядке требуется установка сетчатого фильтра с диаметром ячейки не более 200 мкм.

Ariston

Как пользоваться водонагревателем Аристон? Водонагреватели этой фирмы получили признание пользователей благодаря целому ряду достоинств.

Одним из них является антибактериальная защита, позволяющая параллельно с нагревом повысить качество воды.

Весьма уместной оказалась и защита от включения без воды – она спасла не один прибор от преждевременной поломки. Изнутри резервуар покрывается специальным материалом, препятствующим образованию налета.

Под маркой Ariston выпускаются бойлеры объемом 50, 80 и 100 л. В зависимости от стоимости прибора управление может быть механическим (термостат снабжен вращающейся ручкой) или электронным (клавиши и сенсорные кнопки). Во всех моделях предусмотрен сливной кран для удаления накопившегося внутри резервуара осадка.

Основные правила пользования водонагревателем

Схема устройства электрического водонагревателя.

1. Перед началом использования прибор следует установить. От правильности установки во многом зависит срок службы агрегата. Во время монтажа следует придерживаться приложенной к прибору инструкции. Если требуется заземление, то его обязательно нужно сделать. Чтобы прибор работал долго, не рекомендуется его часто выключать и включать. Если горячая вода необходима каждый день, то не следует отсоединять прибор от сети. При частых включениях и выключениях автоматика может быстро выйти из строя.
2. Перед тем как , следует закрыть стояк горячей воды, через который она подается в квартиру. После этого можно открыть два крана на водонагреватель и включить питание. Для того чтобы его выключить, все нужно сделать наоборот. Если в квартиру подвода горячей воды нет, то ничего закрывать не надо. Во время купания без необходимости не надо включать горячую воду часто.
3. Если вы надолго уезжаете, то бойлер нужно отключить от сети. Через год использования прибора следует провести профилактические работы. Чем выше выставляется температура воды, тем больше ее нужно разбавлять. В случае если в квартире проживает всего один человек, то можно сразу выставлять необходимую температуру, чтобы не было необходимости разбавлять потом воду. Это сэкономит деньги. Если же проживает большое количество человек, то следует выставить максимальную температуру, чтобы воды хватило на всех.

Строение агрегата

Большинство вариантов, имеющие популярность сегодня, являются накопительными. Они состоят из следующих частей:

• Внутренний бак чаще всего, изготавливается из нержавеющей стали, что позволяет использовать нагреваемую водичку как для поддержания личной гигиены, так и для приготовления пищи. Основная проблема этой части – коррозия, причиной которой выступает воздействие электрочастиц. Избежать этого можно, ежегодно меняя магниевый анод.
• ТЭН – нагревательная часть. Он может отличаться формой, типом нагрева, методом подключения. От его мощности зависит эффективность работы агрегата.
• Магниевый анод – выступает защитным устройством.
• Теплоизоляция снижает потери тепла. Она не выходит из строя.
• Корпус может быть выполнен из металла или пластика. Наиболее популярны комбинированные модели. Как правило, повреждение данной части является результатом механического воздействия.
• Трубка подачи холодной жидкости является частью водоснабжения в квартире. Как правило, они выполнены из металлопластика, но могут использоваться и другие материалы.
• Терморегулятор – это датчик, измеряющий и указывающий температуру нагрева.
• Термостат – еще один защитный элемент, исключающий вероятность перегрева.

Как часто и как нужно чистить водонагреватель?

Чистку следует делать только в том случае, если водонагреватель стал плохо греть воду или ТЭН при включении начал издавать шипящий звук.

Воду из резервуара перед очисткой нужно слить. При отсутствии сливного крана следует свинтить обратный клапан, установив под бойлер емкость.

Не беспокойтесь, вода не потечет, пока вы не откроете «горячий» кран на смесителе, впустив в систему воздух. Перед этим, разумеется, на сливной кран или патрубок, к которому крепился обратный клапан, следует надеть резиновый шланг для сброса воды в канализацию. После опорожнения прибор можно демонтировать, разбирать и чистить.

Как правильно пользоваться накопительным водонагревателем?

• Доверху заполните бак. Для этого поверните оба вентиля – подводящей магистрали и горячей воды. Когда бак заполнится, горячая вода начнёт вытекать из крана.
• Закройте кран и убедитесь, что корпус не протекает. Теперь можно подключать водонагреватель к сети.
• Нажмите кнопку включения, она задаст стартовую мощность 1500 Вт. С помощью регулировочных кнопок можно выбрать «экологичный» режим на 1000 Вт или максимальный на 2500 Вт. Чем больше мощность, тем быстрее нагреется вода.

• Выберите температуру. Загорится индикатор нагрева, и прибор начнёт работать. Когда вода прогреется до нужной степени, бойлер перейдёт в режим сохранения тепла. Если бак начнёт остывать, прибор автоматически включится для нагрева. Рекомендуется поддерживать температуру не меньше 60 °С, чтобы внутри бака не размножались бактерии.
• Можно отложить подогрев до нужного времени, запустив таймер с шагом в 2, 4, 8, 12, 24 часов.
• Если вы долго не планируете пользоваться бойлером, обязательно перекройте холодную воду и выньте шнур из розетки.

Основные правила, как пользоваться водонагревателем, интуитивно понятны. Чуть сложнее дело обстоит с накопительным бойлером. Разберёмся, как ухаживать за таким прибором, чтобы он прослужил вам как можно дольше.

Подвод воды

После того, как решен вопрос с электрикой, настало время подвести холодную воду к устройству.

Водонагреватели снабжаются тремя штуцерами:

• Подсоединение холодной воды.
• Подача горячей воды.
• Сброс воды.

С первых двух снимаются защитные колпачки и удаляются резиновые заглушки. Резьба уплотняется льном и наносится смазка. Затем на штуцер холодной воды устанавливается предохранительный клапан, идущий в комплекте к аппарату. На нем, как правило, указано направление движения воды. Нарисованная стрелка должна быть обращена к корпусу. Если же маркировки нет, то устанавливаем клапан таким образом, чтобы его носик смотрел вниз.

Рано или поздно, может возникнуть ситуация, при которой придется отсечь контур водоснабжения от водогрея. Для этого желательно установить запорный кран. Резьба уплотняется фум-лентой или льном. Далее следует смазка. Осталось затянуть резьбу при помощи ключей.

Подключение к системе смесителя производится гибким шлангом, идущим в комплекте. Собираем тройники и краны, подсоединяем их к системе.

Далее производится подключение аппарата к подающей трубе и выполняется разводка горячей воды.

Теперь устройство готово к работе. Осталось лишь проверить герметичность стыков. Облегчает задачу обычная бумажная салфетка или туалетная бумага. Если на импровизированном «тестере» обнаружена влага, то соединение подтягивается и снова проверяется до тех пор, пока тест не покажет «сухо».

Когда водонагреватель устанавливается в ванной комнате, можно подключить душ непосредственно к аппарату. Для этого нужно использовать душевую насадку, которая идет в комплекте с устройством. Дело в том, что в ней отверстия меньшего диаметра, нежели в стандартной душевой головке. При установке обычного душа, вода через нагреватель будет проходить с большей скоростью и не сможет хорошо прогреться.

При использовании водонагревателя нужно помнить о том, что его нельзя использовать без воды. Это приведет к перегреву ТЭНов и выходе их со строя. Поэтому при отключении устройства, сначала отключается электричество, а потом подача воды. Если ТЭН будет постоянно омываться водой, то прослужит верой и правдой долгое время.

А если еще на входе будет стоять фильтр, предотвращающий осаждение жестких солей, то будет вообще хорошо. Нагревательные элементы не так быстро обрастут «шубой», мешающей правильной теплопередаче.

Нужно ли сливать воду

Обычно оставшуюся воду в бойлере не сливают. Она остается в водонагревателе до момента следующего включения при условии, что период простоя будет непродолжительным. Если вы отключаете бойлер на несколько недель-месяцев, воду необходимо слить. В противном случае может произойти окисление или образование накипи, что является причиной сокращения эксплуатационного срока водонагревающего оборудования.

Обязательно сливать воду после того, как бойлер будет отключен от электросети, нужно в плохо отапливаемом жилье. В доме с низкой температурой вода может замерзнуть и разорвать водонагреватель. Для устранения остатков воды вам следует воспользоваться обратным клапаном. Он расположен на корпусе оборудования.
