Водяные циркуляционные насосы для систем отопления частных домов

Критерии грамотного выбора оборудования

Все старания по монтажу сведутся к нулю, если неправильно подобрать оборудование. Чтобы не ошибиться, необходимо предварительно проанализировать все стороны конкретной отопительной системы и произвести необходимые расчеты.

Основные разновидности насосов

По конструкционным особенностям все приборы делятся на 2 категории: с мокрым и сухим ротором. Для частных домов подходит вариант «мокрого» типа. Он компактный, почти бесшумный и имеет удобное для обслуживания и ремонта модульное строение.

Но, к сожалению, не отличается высокой производительностью: максимальный КПД современных моделей достигает 52-54%.

Циркуляционные устройства для отопительных сетей нельзя путать с аналогичными приборами для ГВС. Насос для отопления не нуждается в антикоррозийном корпусе из бронзы или нержавейки и в дополнительной защите от накипи – соответственно, и стоит дешевле

Агрегаты с сухим ротором производительны, неприхотливы к качеству теплоносителя, способны работать под большим напором и не требуют строго горизонтального расположения на трубе. Однако они более шумные, а их работа сопровождается вибрацией. Многие модели устанавливаются на фундамент или металлическую опорную раму.

Для монтажа консольных, моноблочных или «In-line» моделей необходимо отдельное помещение – котельная. Их целесообразно применять, когда необходим расход более 100 м³/ч, то есть для обслуживания групп коттеджей или многоквартирных домов.

Краткий обзор технических характеристик

При выборе насоса обязательно следует изучить технические характеристики и сопоставить их с требованиями системы отопления.

Важными являются такие показатели, как:

• напор, который покрывает потери гидравлики в контуре;
• производительность – объем воды или подача за определенный временной интервал;
• рабочая температура теплоносителя, max и min – у современных моделей в среднем +2 ºС… +110 ºС;
• мощность – с учетом гидравлических потерь механическая мощность преобладает над полезной.

Важны и конструкционные детали, например, входной/выходной диаметр патрубков. Для систем отопления средние параметры – 25 мм и 32 мм.

Количество электронасосов подбирают, ориентируясь на протяженность отопительной магистрали. Если общая длина контуров до 80 м, достаточно одного прибора, если больше – потребуются дополнительные устройства

Примером агрегата для оснащения отопительной сети жилья площадью 100 м² является насос Grundfos UPS с трубным соединением 32 мм, производительностью 62 л/с и весом 3,65 кг. Компактный и малошумный чугунный прибор не слышно и за тонкой перегородкой, а его мощности достаточно для транспортировки жидкости на 2 этаж.

Насосы со встроенной электроникой позволяют оперативно переводить оборудование в более удобный режим в зависимости от смены температуры или давления в сети. Автоматические устройства снабжены цифровыми дисплеями, которые предоставляют максимум информации по работе насоса: температуру, сопротивление, давление и т.д.

Требования к монтажу циркуляционного насоса

Существует ряд норм, на законодательном уровне регламентирующих установку циркуляционного насоса в систему отопления. Часть правил изложена в СНиП 2.04.05 «Отопление…». Например, там говорится о приоритете принудительной циркуляции в отопительных сетях.

Практически все требования обоснованы эффективностью работы системы в целом и циркуляционного прибора в частности. Например, вал устройства с мокрым ротором необходимо устанавливать на трубе строго горизонтально по уровню, чтобы внутри не возникало воздушных пробок и детали насоса не изнашивались раньше срока.

Обязательный элемент системы – расширительный бак, компенсирующий изменения объема теплоносителя при нагревании/охлаждении. Его место в системе закрытого типа – на обратке, перед циркуляционным насосом

Фильтр от грязи и абразивных частиц нужен в любом случае даже при монтаже монолитных моделей. Профильтрованный теплоноситель принесет гораздо меньше ущерба деталям насоса, чем жидкость с песком и взвесями.

Грязевик устанавливают пробкой вниз по направлению движения воды, чтобы снизить сопротивление и облегчить обслуживание системы.

Некоторые правила диктуют производители. Например, старые модели определенных марок было принято устанавливать исключительно на обратке, так как они не выдерживали высоких температур.

Сейчас насосы приобрели более универсальный характер и их можно ставить в любом подходящем месте, но с соблюдением параметров мощности.

Какие помпы подходят для установки в жилых помещениях

Установка циркуляционного насоса.

Оптимальная температура отопительной системы загородного дома достигается при использовании вмонтированных термоклапанов. Если заданные параметры температуры отопительной системы будут превышены, то это может привести к тому, что клапан будет перекрыт, а гидравлическое сопротивление и давление увеличатся.

Использование насосов с электронной системой управления помогает предотвратить появление шумов, поскольку приборы автоматически будут следить за всеми изменениями объемов воды. Насосы будут обеспечивать плавную регулировку перепадов давления.

Для автоматизации работы насоса пользуются моделью агрегата автоматического типа. Это позволяет защитить его от неверной эксплуатации.

Используемые помпы могут отличаться по типу их применения. Например, сухие в процессе работы не соприкасаются с теплоносителем. Мокрые помпы качают воду при их погружении. Сухие виды помп являются шумными, а схема монтажа насоса в отопительную систему больше подходит для предприятий, а не жилых помещений.

Для загородных домов и дач подходят помпы, созданные для работы в воде, имеющие специальные бронзовые или латунные корпусы. Детали, используемые в корпусах, являются нержавеющими, так система не будет повреждаться под действием воды. Таким образом, эти конструкции обеспечены защитой от воздействия влаги, высоких и низких температур. Осуществление монтажа такой конструкции возможно на обратном и подающем трубопроводе. Вся система потребует определенного подхода при ее обслуживании.

С целью увеличения степени давления, приходящегося на участок всасывания, можно установить насос так, чтобы расширительный бак находился рядом. Трубопровод отопления должен быть спадающим в том месте, где требуется подключить агрегат. Необходимо будет удостовериться в том, что насос сможет выдерживать сильные напоры горячей воды.

Выбор насоса

Как выбрать интересующий нас прибор?

Чтоб ответить на этот вопрос, вначале нужно понять, как работает циркуляционный насос в системе водоснабжения.

Ему предстоит выполнять две функции:

1. Заставить воду двигаться, преодолевая гидравлическое сопротивление замкнутого контура. Это сопротивление линейно зависит от длины контура и обратно — от его диаметра (чем меньше сечение трубы, тем больше она тормозит воду). Кроме того, на гидравлическое сопротивление сильно влияет коэффициент шероховатости труб: чем более гладкие стенки у розлива или подводки, тем меньшее сопротивление она оказывает движению воды;

Гладкие внутренние стенки труб означают минимальную потерю напора

Зарастание стенок — одна из проблем стальных водопроводов

1. Кроме того, насос циркуляционный горячего водоснабжения должен обеспечить определенную скорость движения воды и, соответственно, минимальный перепад температур между началом и концом контура ГВС.

В общем-то, при монтаже ГВС в частном доме своими руками можно обойтись без сложных расчетов в силу двух причин:

1. Напор, приводящий в движение горячую воду в циркуляционной системе ГВС или теплоноситель в системе отопления многоквартирного дома, равен всего 1-2 метрам. Самые маломощные насосы циркуляционные для водоснабжения имеют напор 1,2 метра — при заведомо меньшем гидравлическом сопротивлении контура;

Перепад между нитками отопления равен всего 0,2 кгс/см2, или 2 метрам напора

1. Объем водопровода невелик, а, стало быть, невелика и необходимая производительность. Например, труба с типичным для водоснабжения коттеджа внутренним диаметром 15 мм при длине 100 метров будет иметь внутренний объем всего 3,14 (число «пи») * 0,00752 (радиус внутреннего сечения трубы в метрах в квадрате) *100 (длина трубы в метрах) = 0,0176625 м3, или 17 литров.

Формула расчета объема цилиндра, с известными высотой и радиусом

Минимальная производительность циркуляционных насосов для ГВС исчисляется кубометрами в час и будет заведомо избыточной.

На фото — насос циркуляционный для водоснабжения Grundfos UP 20-15 N 150. Напор — 1,2 метра, производительность — 2,1 м3/час

Предпочтительный материал корпуса — латунь

Схема расчета

Как выполнить расчет циркуляционного насоса для горячего водоснабжения в том случае, если вы хотите удостовериться в соответствии его параметров вашим потребностям?

Вот сравнительно простая схема расчета производительности насоса, подходящая для трубопроводов диаметром до 20 мм (3/4 дюйма):

Типичный диаметр пластиковых и металлопластиковых подводок водоснабжения — 20 мм

1. Рассчитываем теплопотери на трубопроводе. В отапливаемых помещениях при указанном диаметре их можно принять равными 7 ваттам на метр, в неотапливаемых (при условии теплоизоляции трубы) — 11 Вт/м. Для нашего примера со 100-метровым водопроводом ГВС, проложенным по неотапливаемому подвалу, общие потери составят 1100 ватт;
2. Нормой разности температур для начала и конца контура длиной до 200 метров считаются 2 градуса, свыше 200 метров — 5-7  градусов;

Температура в начале и в конце контура ГВС не должна сильно различаться

1. Расход при известных теплопотерях и допустимой разности температур, рассчитывается по формуле V=Q/(p*c*Dt).

Где:

• Q — теплопотери,
• p — плотность воды (1 кг/л);
• с — удельная теплоемкость воды (1,2 Вт*ч/(кг*К);
• Dt — допустимый перепад температур.

Для нашего случая, расчетный расход в литрах в час равен 1100/(1*1,2*2)=458.

Чтобы пересчитать этот результат в кубометры в час, в которых указывается производительность насоса, умножьте его на 1000

Виды циркулярных насосов

Основное разделение описываемых агрегатов существует по типу работы ротора. Различают два вида — сухой и мокрый.

Главное его отличие в том, что ротор насоса не имеет контакта с жидкостью. Это обеспечивает торцевое уплотнение скользящего типа, которое изолирует насосную часть от главного механизма. Это продлевает срок службы прибора. Такое оборудование предпочтительней использовать в трубопроводах с повышенным показателем длины.

Если рассматривать положительные и негативные стороны, то к плюсам стоит отнести :

• хороший показатель КПД;
• продолжительный срок эксплуатации.

Минусы состоят в :

• Наличии уплотнительных колец, которые располагаются между рабочей деталью ротора и основным мотором. Эти уплотнители требуют замены один раз в три года.
• Шумности работы. Если нет подвального помещения, то установленные в общем с живущими людьми пространстве, такие устройства будут мешать нормальному отдыху жильцов.
• Обязательности контроля за чистой средой, в которой работает прибор. Оборудование может испортиться из-за попадания в механизм частичек грязи в теплоносителе и атмосферной пыли.

Мокрый тип

Отличие от вышеописанного вида заключается в роторе, работающем в воде. На роторе есть крыльчатка, которая, будучи интегрирована в общий контур движения жидкости ускоряет её перемещение по трубам. Сам теплоноситель является охладителем и смазывающей средой для этого узла.

• отсутствии необходимости обслуживания;
• бесшумность;
• простота эксплуатации;
• возможность регулировки интенсивности работы;
• долговечность.

Минус — в низком КПД. Его показатель находится в пределах 50% значения. Это препятствует возможности применять такие устройства в длинных или толстых трубопроводах.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

На какой скорости должен работать насос в системе отопления

Цель принудительной циркуляции – эффективный обогрев дома за счет надежной доставки тепла всем потребителям системы, вплоть до самого дальнего радиатора. Для этого насосный агрегат должен развивать необходимое давление (иначе – напор), которое в идеале рассчитывается инженерами – проектировщиками по гидравлическому сопротивлению трубопроводной сети.

На большинстве бытовых насосов есть от 3 до 7 скоростей вращения ротора, за счет которых производительность и создаваемый напор можно увеличить или уменьшить. Чтобы не мучить вас гидравлическими расчетами, мы предлагаем следующую методику подбора оптимальной скорости:

1. Найдите лазерный поверхностный термометр (пирометр). Выведите систему отопления в рабочий режим.
2. Измерьте температуру поверхности трубы на входе в котел и на выходе из него.
3. Если разность температур составила больше 20 °С, увеличьте скорость вращения ротора. Спустя 30 минут повторите замер.
4. При разнице температур меньше 10 °С скорость течения воды нужно снижать. Задача – добиться дельты между подачей и обраткой около 15 °С.

3 скорости вращения — это минимум, бывает 7 и больше

Совет. Переключение насоса на другую скорость циркуляции не выполняйте «на ходу». Отключите его от сети, переставьте регулятор на другую позицию, а затем снова запустите в работу.

Без пирометра можно обойтись, когда на подающей и обратной магистрали установлены термометры. Если пределы регулировок не позволяют войти в диапазон 10—20 °С разности температур, ваша система работает неэффективно из-за неправильно подобранного циркуляционного насоса. Слишком холодная вода в обратке дает повышенную нагрузку на котел и расход топлива. Поступление чересчур горячей воды означает, что она течет слишком быстро и не успевает передать тепло отопительным приборам.

Для справки. Ведущий европейский бренд Grundfos (Грундфос) предлагает циркуляционные агрегаты последнего поколения Alpfa3, умеющие самостоятельно выбирать производительность в зависимости от нагрузки и таким способом адаптировать работу под меняющиеся условия. С их помощью можно даже балансировать систему отопления, о чем расскажет наш эксперт в очередном видео:

2 Разновидности насосов и их особенности

В систему отопления частного дома можно смонтировать различные циркуляционные агрегаты. Их делят на две большие группы. Циркуляционный насос может быть «сухим» либо «мокрым». При монтаже аппаратов первого типа своими руками следует учитывать, что их мотор отделен от рабочей части кольцами-уплотнителями. Делаются они из нержавейки. Во время запуска установки начинается процесс движения этих колец, что приводит к герметизации соединения водяной (очень тонкой) пленкой. Последняя находится между уплотнителями.

Циркуляционная насосная установка

Качественная герметизация в данном случае обеспечивается благодаря тому, что давление во внешней атмосфере и в самой системе отопления характеризуется разными показателями. «Сухой» насос при работе издает достаточно громкие звуки. В связи с этим его установка всегда производится в специально звукоизолированном отдельном помещении частного дома. Показатель полезного действия такого циркуляционного агрегата находится на уровне 80 %.

Существует три типа «сухих» аппаратов для подключения к системе отопления: горизонтальные, вертикальные, блочные. Электрический мотор в агрегатах первого типа размещается по горизонтали. Нагнетательный патрубок крепится в них на корпусе аппарата, а всасывающий – на валу (на лицевой его стороне). В вертикальных установках патрубки находятся на одной оси. А двигатель в этом случае располагается вертикально. В блочных циркуляционных агрегатах нагретая вода выходит радиально, а поступает в систему по осевому направлению.

Уход за «сухим» агрегатом объективно сложный. Его элементы требуется регулярно смазывать специальным составом. Если этого не делать, торцевые уплотнители быстро выйдут из строя, что приведет к остановке насоса. Кроме того, в частном доме «сухие» аппараты следует размещать в комнатах, где нет пыли. Ее завихрения при работе оборудования нередко становятся причиной разгерметизации насоса.

В «мокрых» агрегатах функцию смазки выполняет сам теплоноситель. Крыльчатка и ротор таких установок погружены в воду. «Мокрые» аппараты намного менее шумные, их проще смонтировать своими руками. Да и их техническое обслуживание более простое по сравнению с «сухими» насосами.

Корпус «мокрой» установки, как правило, делают из латуни либо бронзы. Между статором и ротором обязательно имеется особый разделитель из нержавейки. Его называют стаканом. Он необходим для придания требуемой герметичности двигателю (точнее его элементам, находящимся под электрическим напряжением). Именно «мокрые» агрегаты чаще всего монтируют в частном доме в систему отопления.

Они неплохо справляются с задачей по обогреву относительно небольших площадей. Для крупных объектов такие аппараты не годятся, так как их производительность обычно не превышает 50 %. Малый КПД «мокрых» установок обусловлен невозможностью качественной герметизации стакана, размещенного между статором и ротором.

Куда ставить насос — на подачу или в обратку

Невзирая на обилие информации в интернете, пользователю довольно сложно понять, как правильно установить насос на отопление, чтобы обеспечить принудительную циркуляцию воды в системе собственного дома. Причина – противоречивость этой информации, вызывающая постоянные споры на тематических форумах. Большая часть так называемых спецов утверждает, что агрегат ставится только на обратный трубопровод, приводя такие умозаключения:

• температура теплоносителя на подаче гораздо выше, чем в обратке, поэтому насос прослужит недолго;
• плотность горячей воды в подающей магистрали меньше, поэтому ее труднее перекачивать;
• статическое давление в обратном трубопроводе выше, что облегчает работу насоса.

Отвечаем на приведенные утверждения по пунктам:

1. Бытовые циркуляционные насосы рассчитаны на максимальную температуру теплоносителя 110 °С. В домашней отопительной сети она редко поднимается выше 70 градусов, да и котел не нагреет воду больше, чем 90 °С.
2. Плотность воды при 50 градусах составляет 988 кг/м³, а при 70 °С – 977.8 кг/м³. Для агрегата, развивающего давление 4—6 м водного столба и способного перекачивать около тонны теплоносителя за 1 час, разница в плотности перемещаемой среды 10 кг/м³ (объем десятилитровой канистры) просто ничтожна.
3. На практике столь же несущественна разность статических давлений теплоносителя в подающей и обратной магистрали.

Отсюда простой вывод: циркуляционные насосы для отопления допускается врезать как в обратный, так и в подающий трубопровод системы отопления частного дома. Данный фактор никак не повлияет на работоспособность агрегата или эффективность обогрева здания.

Котельная, сделанная нашим экспертом Владимиром Сухоруковым. Есть удобный доступ ко всему оборудованию, в том числе – насосам.

Исключение – дешевые твердотопливные котлы прямого горения, не оборудованные автоматикой. При перегреве теплоноситель в них закипает, поскольку горящие дрова нельзя потушить в один момент. Если циркуляционный насос установлен на подаче, то образующийся пар вперемешку с водой поступает внутрь корпуса с крыльчаткой. Дальнейший процесс выглядит так:

1. Рабочее колесо перекачивающего устройства не предназначено для перемещения газов. Поэтому производительность аппарата резко снижается, а скорость течения теплоносителя падает.
2. В котловой бак поступает меньше охлаждающей его воды, отчего перегрев возрастает, а пара образуется еще больше.
3. Увеличение количества пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Возникает аварийная ситуация и в результате роста давления срабатывает предохранительный клапан, выбрасывающий пар прямо в помещение котельной.
4. Если меры по тушению дров не предпринимаются, то клапан не справляется со сбросом давления и происходит взрыв с разрушением оболочки котла.

Практика показывает, что от начала процесса перегрева до срабатывания клапана проходит не более 5 минут. Если установить циркуляционный насос на обратной трубе, то пар в него не попадет и промежуток времени до аварии возрастет до 20 мин. То есть, монтаж агрегата на обратку не предотвратит взрыв, но отсрочит его, что даст больше времени на устранение проблемы. Отсюда рекомендация: насосы для котлов, работающих на дровах и угле, лучше ставить на обратном трубопроводе.

Для хорошо автоматизированных пеллетных отопителей место установки значения не имеет. Больше информации по теме вы узнаете из видео нашего эксперта:

Схема устройств прибора

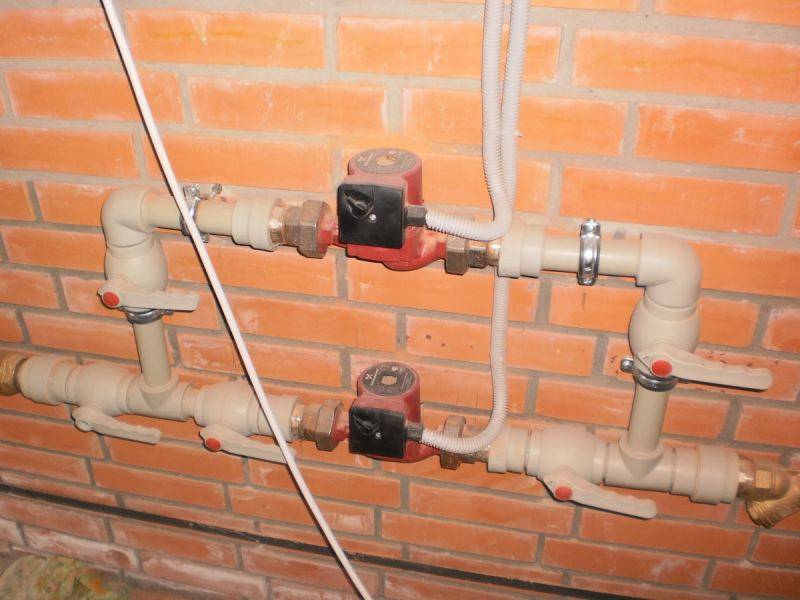

Отопление с двумя циркуляционными насосами

Процесс проведения монтажных действий по установки насоса регламентируется инструкцией приведенной ниже:

— Выполняется установка кранов шарового типа по обе стороны от предполагаемого места расположения насосного оборудования, с целью в случае возникновения необходимости, осуществления экстренного пресечения доступа воды до устранения возможных неполадок системы;

— Обязательным считается монтаж клапана фильтрующего значения перед током воды попадающей в полость насоса с целью ее очищения от механических вхождений способных вывести из строя оборудование;

— Выполнение монтажа клана ручного типа использующегося по мере необходимости удаления накопления пара;

— Учитывать все маркировки на корпусе оборудования подвергающегося установки с целью выполнения грамотной работы системы и механизма в целом ключе;

— Установку насоса погружного типа выполняют в горизонтальном положении с целью избежание возникновения ситуаций выхода из строя основных рабочих элементов механических систем внутреннего расположения;

— Осуществить контроль за грамотным расположением клемм, которые должны расположится в верхней части оборудования над поверхностью воды;

— С целью сведения к минимуму возникновения протечек использовать специальный герметик или элементы уплотнителя для герметичного соединения частей резьбового плана.

— Осуществление подключение к элементу питания электрически током имеющим качественно выполненное заземление с целью избегания удара током при прикосновении к системе отопления, что не допустимо согласно правилам эксплуатации оборудования данного типа.

Последовательность работ и подготовка к монтажу

Монтаж мастером

Для осуществления грамотного процесса монтажа следует следовать следующим правилам:

• Осуществить осушение системы перед началом проведения работ по монтажу насоса в систему. В случае системы эксплуатировавшийся продолжительное количество времени произвести ее очищение путем многократного наполнения и слива чистой воды с целью устранения возможных загрязняющих компонентов;
• Учитывая расписанный ход работ в предыдущем разделе произвести поэтапный монтаж всех составных комплектующих частей единой системы;
• Выполнения заполнение системы водой с целью осуществления проверки качества оборудования;
• Произведение запуска системы путем открытия винта, располагающегося в центральной части крышки основного корпуса насоса. После появления капель жидкости на поверхности отверстия показывает полное заполнение системы водой и исключение из нее всех возможных воздушных вхождений.

В помощь начинающим потребителям системы данного плана необходимо дополнить информацию рекомендацией выполнять процесс проверки вышеуказанным способом перед осуществлением действий по запуску системы в рабочее состояние.

Выполнение данных действий поможет избежать воздушных включений в частях системы.

В случае возникновения нехватки времени на проведение подобных действий рекомендуется произвести приобретение и установку более дорогостоящего оборудование работающего на автоматическом режиме без необходимости выполнения действий вышеуказанного плана.

Проведение монтажных работ

Водяной насос ставится в систему отопления через байпас. Взгляните на его чертеж и ознакомьтесь с основными элементами:

Схема подключения с байпасом хороша тем, что позволяет в любой момент переключиться с естественной циркуляции на принудительную. Также она поможет выполнить замену водяного насоса без остановки и слива всего отопления.

• Циркуляционный насос (1) – главное действующее «лицо» в системе;
• Отсекающие краны (3) – отключают насос от отопления;
• Кран байпаса (4) – обеспечивает продвижение теплоносителя только через насос или по обоим протокам;
• Грязевой фильтр (2) – обеспечивает грубую фильтрацию от крупных механических загрязнений.

Давайте посмотрим, как подключить насос к котлу отопления и что для этого нужно. Для начала осматриваем место установки, чтобы найти свободное пространство для размещения байпаса. На следующем этапе собираем элементы байпаса, подготавливаем краны, гайки, сгоны и грязевой фильтр. Также нам потребуется набор ключей для соединения отдельных узлов, и уплотнители.

Приступаем к сборке байпаса – формируем участок с водяным насосом, прикрутив к нему грязевой фильтр и краны. Далее приступаем к осмотру участка трубы, на котором будет происходить врезка. Вырезаем кусок под кран байпаса, берем участок с насосом, вырезаем под него отверстия. Далее привариваем все элементы и только тогда затягиваем ключами все резьбовые соединения – делать это до сварки нельзя.

Также можно установить на насосе отопления обратный клапан – он поможет избежать движения теплоносителя не в ту сторону.

Подключив водяной насос к напольному или настенному котлу, приступаем к электрическим работам – подключаем к клеммам электрические провода с питанием. Здесь рекомендуется поставить отдельный автомат УЗО, выбрав образец на 1 или 2 кВт.

Следующий этап – запуск водяного насоса. Для этого его нужно заполнить водой, убрав из него воздух. Удаление воздушной пробки осуществляется через встроенный спускник или через винт-пробку. Открываем все краны, открываем спускник или откручиваем винт-пробку, ждем, пока выйдет воздух и польется вода. После этого систему герметизируем и пробуем запустить водяной насос. Если прибор шумит, значит, воздушная пробка вышла не вся – выворачиваем частично винт-пробку и держим систему открытой до тех пор, пока не исчезнут воздушные пузырьки.

Лучшие циркуляционные насосы для систем отопления

Grundfos UPS 25-40 180

Страна производитель – Сербия. Модель входит в число наиболее популярных и востребованных. Способ установки – горизонтальный и вертикальный. Агрегат имеет защиту от перегрева. Категорически запрещена эксплуатация насоса для перекачки сильно загрязнённых жидкостей. Предел рабочих температур – от 2°С до 110°С. Настройка работы агрегата – механическая.

Характеристики:

• производительность – 2900 л/ч;
• потребляемая мощность – 45 Вт;

Достоинства:

• высокая производительность;
• доступная цена;
• надёжность;
• хороший напор.

Недостатки:

• дороже аналогичных устройств отечественного производства;
• модель часто подделывается.

«Вихрь» ЦН-25-4

Страна производитель – Россия. Модель предназначена для перекачивания горячей и холодной жидкости. Диапазон рабочих температур от -10°С до 110°С. Корпус изделия выполнен из чугуна. Оптимальный режим работы насоса выбирается с помощью специального переключателя.

Характеристики:

• производительность – 50 л/мин.;
• потребляемая мощность – 72 Вт;

Достоинства:

• низкий уровень шума;
• простота монтажа и эксплуатации;
• длительный срок эксплуатации;
• доступная стоимость;
• экономичность;
• компактность.

Главный недостаток

несоответствие заявленных производителем характеристики фактическим.

Oasis CN 25/4

Страна производитель – Китай. Модель с мокрым ротором предназначена для установки в системах отопления, рассчитанных на обогрев помещений до 100 кв.м. Способ установки – горизонтальный. Корпус выполнен из чугуна, ротор керамический. Модель может использоваться для подачи горячей воды и в системах «тёплый пол».

Характеристики:

• производительность – 170 л/мин.;
• потребляемая мощность – 245 Вт;

Достоинства:

• экономичность;
• компактность;
• малый вес;
• длительный срок службы;
• простота монтажа и обслуживания.

Недостатки:

не выявлены.

Grundfos UPS 25-60 180

Страна производитель – Дания. Модель с мокрым ротором. Предназначена для установки в горизонтальном и вертикальном положении. Есть требования по чистоте жидкости. Может использоваться для систем отопления и горячего водоснабжения. Изделие имеет бронзовый корпус. У насоса 3 скорости работы, с помощью которых регулируется давление в системе.

Характеристики:

• производительность – 4,35 м.куб./час.;
• потребляемая мощность – 60 Вт;

Достоинства:

• несколько скоростей работы ротора;
• компактность;
• надёжность;
• простота установки и эксплуатации.

Недостатки:

не выявлены.

Grundfos ALPHA2 25-60 180

Страна производитель – Дания. Малошумная модель насоса отличается высоким качеством конструкции. Предназначен для установки в системах отопления малоэтажных домов. Модель имеет два варианта настроек: ручной и автоматический. Способ установки устройства – вертикальный.

Характеристики:

• производительность – 3 м.куб./час.;
• потребляемая мощность – 45 Вт;

Достоинства:

• низкий уровень шума при работе;
• простота монтажа и эксплуатации;
• надёжность;
• длительный срок службы.

Главный недостаток:

высокая стоимость.

Valtec VRS 25/4 130

Страна производитель – Россия. Модель с мокрым ротором и трёхступенчатым переключателем скорости. Корпус изделия выполнен из чугуна. Способ установки – вертикальный и горизонтальный. Максимальный предел рабочей температуры 110°С. Охлаждение ротора осуществляется перекачиваемой жидкостью.

Характеристики:

• производительность – 3000 л./час.;
• потребляемая мощность – 72 Вт;

Достоинства:

• надёжность конструкции;
• доступная стоимость;
• простота монтажа и эксплуатации.

Главный недостаток:

короткий штатный сетевой шнур.

JEMIX WRF-50/12

Страна производитель – Россия. Модель с мокрым ротором. Насос имеет алюминиевый односкоростной двигатель. Изделие предназначено для установки в системах отопления небольших коттеджей. Способ соединения с трубопроводом – фланцевый. Монтаж насоса производится непосредственно в трубопровод.

Характеристики:

• производительность – 9600 л./час.;
• потребляемая мощность – 550 Вт;

Достоинства:

• большой напор;
• надёжность;
• высокий КПД.

Недостатки:

• необходимость приварки к трубопроводу ответных фланцев;
• высокая стоимость.

WWQ CN 25/60-180

Страна производитель – Россия. Модель трёхскоростная с мокрым керамическим ротором. Насос предназначен для установки в системе отопления домов малой этажности.

Характеристики:

• производительность – 58 л./мин.;
• потребляемая мощность – 90 Вт;

Достоинства:

• защита от перегрева;
• простота обслуживания и эксплуатации.

Главный недостаток:

короткий сетевой кабель.
