Как проложить канализационные трубы в частном доме: схемы и правила укладки + этапы монтажа

Ошибки, связанные с подключением сифонов

Подключение любого сантехнического прибора к канализации осуществляется через сифоны, имеющие вид буквы U. Такая изогнутая форма позволяет воде постоянно находиться в нем. Она образует гидробарьер и не дает запаху проникать в помещение. Однако эта система перестает работать при совершении некоторых ошибок. Главная ошибка – отсутствие вентиляции. В этом случае вакуум просто высасывает воду из сифона, позволяя запахам свободно гулять по дому. Другая причина появления неприятного запаха – банальное испарение воды из сифона. Это происходит при редком использовании прибора. Нужно просто затыкать тряпкой редкоиспользуемое устройство.

Внешний вид канализационного сифона

Вода из открытых источников

Под открытыми источниками подразумевается различные реки и озера. При этом если вы самостоятельно проводите водопровод к дому и решили использовать какой-либо открытый источник воды, данная вода должна в обязательном порядке быть проверена на пригодность к использованию в пищевых целях. К сожалению, как свидетельствует практика, состояние воды в большинстве озер и рек позволяет ее использовать только в технических целях, и для пищевого водопровода дома такая вода непригодна.

Также стоит обратить внимание, что для самостоятельного забора воды из открытого источника необходимо получить разрешение от санитарной службы. Только при наличии соответствующего разрешения можно приступать к установке и монтажу оборудования системы водоснабжения

Нельзя забывать и о том, что для того, чтобы провести воду из открытого источника к водопроводу дома потребуется трубы достаточно большого диаметра и достаточно большой длины

Нельзя забывать и о том, что для того, чтобы провести воду из открытого источника к водопроводу дома потребуется трубы достаточно большого диаметра и достаточно большой длины.

Трубы – важнейший элемент канализации

Не последнее значение при установке автономной системы играют виды и монтаж канализационных труб. Материал изготовления труб, их уклон при монтаже, количество отводов и диаметр существенно влияют на производительность канализации.

При прокладке всех видов канализации строительными нормами допускается использование следующих труб:

• Чугунные;
• Керамические
• Асбестоцементные;
• Пластиковые;
• Железобетонные.

Для канализации в загородном доме чаще применяются трубы, выполненные из чугуна и полимерных материалов (пластик).

5.1 Чугунные трубы

Они почти отсутствуют на рынке строительных материалов, но их всегда можно заказать.

Главное их преимущество – механическая прочность, позволяющая проводить их в местах с большой нагрузкой. Однако прочность чугуна сочетается с его хрупкостью и тяжестью.

Чугунные стоки очень быстро заиливаются, требуют прочистки и довольно дорогостоящие.

5.2 Трубы из пластика

При строительстве канализации в частном доме используются чаще всего. Они обладают массой преимуществ:

• Отсутствие коррозии;
• Устойчивость к агрессивной среде;
• Способность противостоять серьезным нагрузкам ;
• Наличие гладкой внутренней поверхности, понижающей риск засоров;
• Обладают достаточно высокой прочностью.

Под пластиковыми трубами подразумеваются изделия из таких видов полимеров, как:

• Полиэтилен (ПЭ), который бывает высокого (ПВД) и низкого (ПНД) давления;
• Поливинилхлорид (ПВХ);
• Полипропилен (ПП).

5.2.1 Поливинилхлорид (ПВХ)

Трубы из поливинилхлорида применяются при монтаже канализации давно. Их особенности и преимущества:

1) Для выполнения соединений нет необходимости в применении специального инструмента. Они соединяются «в раструб» либо при помощи клея;

2) Трубы ПВХ очень жесткие, и в связи с этим для их поворота необходимо использовать фитинги ;

3) Можно использовать для открытого, скрытого монтажа трубопровода;

4) Имеют достаточно привлекательные внешний вид, что не нарушает интерьер при осуществлении наружной прокладки;

ПВХ – один из самых дешевых полимеров, поэтому имеет доступную цену.

5.2.2 Полипропилен (ПП)

Пример трубы и некоторых фитингов из ПП: 1 – труба, 2 – тройник 87,5о, 3 – тройник 45о, 4 – отвод 87,5о, 5 – соединительная муфта

Полипропиленовые трубы могут быть одно- и многослойными. Часто выполняются в следующем варианте: поверх трубы из полипропилена крепится алюминиевая фольга, которая покрывается сверху небольшим слоем полимера. Соединение слоев происходит при помощи отверстий в трубе. Трубы соединяются при помощи специальных фитингов, методом холодной сварки.

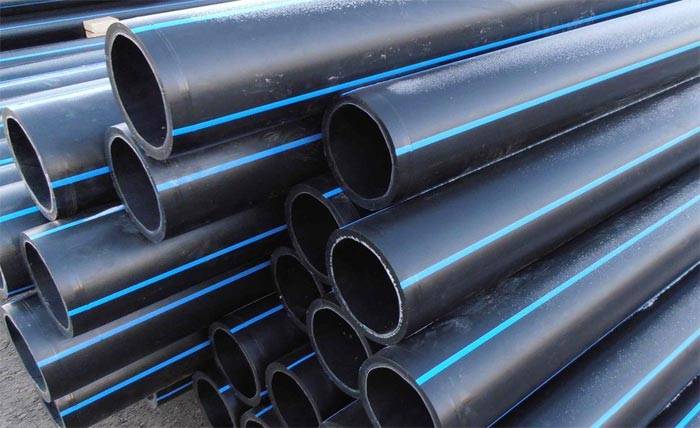

5.2.3 Полиэтилен (ПЭ)

6. Особенности монтажа труб

Для внутренних и наружных сетей применяются трубы с разными техническими показателями.

Трубы, прокладываемые внутри сооружения, не испытывают высоких нагрузок, поэтому они могут быть не такими прочными, чем те, которые прокладываются на улице для наружных сетей.

Чтобы не запутаться, трубы окрашивают в разные цвета. Для внутренних сетей обычно выпускают трубы светло-серого цвета, для прокладки под землей – оранжевыми, желто-коричневыми. Та же система с фитингами.

7. Соединение труб

Трубы в системе соединяются с помощью специальных фитингов, позволяющих делать повороты и ответвления.

При монтаже лучше не делать поворотов под острыми или прямыми углами, а формировать достаточно плавные дуги — это снижает риск засоров в тех местах, где скорость стокового потока минимальна.

Современные трубы с раструбами и манжетами легко монтируются своими руками.

После сборки трубы устанавливают на подготовленные несущие поверхности. Возможна скрытая и открытая прокладка. При открытой для крепления труб используются хомуты из пластика с защелкой и винтовой фиксацией.

Этапы монтажа наружной системы

1. Для начала необходимо подготовить материалы: готовая емкость необходимого объема из ПП или же кольца из железобетона. При желании можно выложить из кирпича или залить монолит.
2. Следующий этап – определение подходящего метода очистки стоков.
3. После проводятся земляные работы: выкапывается котлован под емкость и траншеи для прокладки труб.
4. Все элементы конструкции необходимо соединить. При этом не стоит забывать о комфортном обслуживании септика.
5. Трубы следует монтировать под определенным уклоном. Данный показатель должен составлять 2 см/м. Стыки нужно загерметизировать.
6. Септик следует оборудовать системой для вентиляции.
7. Проведя работы по тепло- и гидроизоляции отдельных фрагментов системы, можно засыпать конструкцию грунтом.

При размещении септика стоит учесть расположение построек на приусадебном участке. Не стоит располагать емкость для стоков вблизи зоны отдыха или детской площадки.

Что делать при замерзании канализации

Чтобы разморозить металлическую трубу в доступном месте, можно использовать паяльную лампу, газовую горелку или сварочный аппарат. Для этого на оба конца замороженной трубы нужно надеть клеммы и включить аппарат. Линия прогреется, лед постепенно растает.

Для разморозки пластиковой трубы можно использовать горячую воду: ее льют именно на замерзший участок. Если он находится далеко от края, то используют шланг меньшего диаметра с насадкой на свободном конце в виде большой лейки (кружки Эсмарха). В нее льют кипяток, пока пробка не растает. В это время сточные воды будут двигаться в обратном направлении, поэтому для их сбора нужно подставить емкость.

Можно воспользоваться горячей водой из водонагревателя, надев шланг на кран. Объема бойлера должно хватить на размораживание канализационных труб.

Для устранения ледяной пробки в трубах из любых материалов очень эффективен парогенератор. Технология его применения заключается в следующем:

• внутрь трубы до упора вставляется паропровод;
• подключается прибор к электросети.

Через некоторое время лед растает под воздействием пара.

Варианты проведения канализации в зависимости от типа фундамента

Сложность и способ укладки канализационных труб во многом зависит от вида основания.

Канализация и столбчатое основание

Самым простым считается проведение канализационных труб через фундамент столбчатого или свайного типа. Такое основание позволяет проводить коммуникации и до установки столбов и после завершения строительного процесса

При выполнении работ важно следить за тем, чтобы траншея была расположена на оптимальном расстоянии от столбов. В этом случае не произойдет ослабление грунта вокруг опор, что может привести к снижению их несущей способности

Канализация в столбчатом фундаменте

Проведение канализации через ленточный фундамент

Планировать и укладывать канализационные трубы лучше и проще до процесса заливки бетонной ленты основания. При этом способ укладки коммуникации зависит от типа ленточного фундамента:

• При мелкозаглубленном основании трубы укладывают ниже уровня промерзания грунта, непосредственно под фундаментом. Траншею рекомендуется вырыть до строительства ленты. Причем отрезок трубы, который будет расположен под ленточным основанием, рекомендуется поместить в гильзу, которая представляет собой обрезок металлической трубы.
• Фундамент ленточный глубокого заложения требует выполнения действий другого характера. В опалубке пропиливают отверстие, в которое вставляют асбестоцементную или стальную гильзу. Ее закрепляют в опалубке и заливают бетонным раствором. В эту гильзу в последствие вставляют трубы коммуникаций.

Канализация в ленточном фундаменте

Второй способ выполняется следующим образом:

• На фундаменте делают отметку, где должна проходить канализационная труба. Отверстие должно иметь размеры, позволяющие вставить защитную гильзу для трубы.
• С помощью перфоратора в бетоне выдалбливают отверстие.
• Встречающиеся прутья арматуры высверливают посредством дрели.
• В подготовленный канал вставляют гильзу и заделывают пространство вокруг нее цементным раствором.
• Через защитную гильзу проводят канализационную трубу, а зазор между ними заполняют монтажной пеной. Она служит хорошим теплоизолятором.

Канализация в плитном основании

Ответ на вопрос «как сделать канализацию в плитном фундаменте» несложен. Если проектом предусмотрено основание в виде монолитной плиты, то канализация должна проводиться до заливки бетонного раствора. Процесс выглядит следующим образом:

• Согласно схеме расположения канализационных труб копают траншеи.
• Подбирают гильзы для труб.

Во-первых, она не позволит плитному основанию давить на трубу, а также предотвращает повреждение коммуникаций в фундаментной плите при заливке бетона. Во-вторых, при возникновении аварийной ситуации, например, в случае порыва, можно вытащить поврежденную трубу, и поменять ее на новый элемент. Отсутствие гильзы не позволяет выполнить такие действия. В связи с этим следует выбирать гильзы, выполненные из особо прочного материала.

Укладывают трубы в защитные гильзы.

Канализация в плите

Канализационная система делает проживание в доме более комфортным

Поэтому к проведению коммуникации следует отнестись с особым вниманием, чтобы не нанести вред фундаменту и обеспечить безупречное функционирование канализации

Выполняя работы подобного типа своими руками, важно учитывать все особенности укладки канализации в фундаменте в зависимости от типа основания под домом

Материалы, применяемые для изготовления труб

Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.

Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.

В целом у вас есть возможность приобретения трубопроводов сделанных из:

• Керамики
• Асбестоцемента
• Пластика
• Стали
• Чугуна

Каждый из них мы рассмотрим более подробно далее.
Канализационные трубы

Чугунные трубы

К преимуществам этой продукции можно отнести:

• Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
• Прочность. Трубы хорошо переносят статическое давление и удары.
• Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
• Высокая устойчивость к перепадам температур.
• Хорошо переносят небольшое внутреннее давление.
• Имеют высокую коррозионную стойкость и гидроизоляцию.
• Высокая шумоизоляция.

Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:

• Высокую стоимость.
• Немалый вес.
• Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
• Трудоемкий монтаж, при котором необходима чеканка стыков.

Стальные аналоги

К преимуществам стальной канализации относится:

• Высокая прочность к повреждениям и механическим воздействиям.
• Отлично справляются с резкими перепадами температур.
• Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
• Изготовляются из нескольких марок стали.

Недостатками являются:

• Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
• Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
• Высокая цена.
• Трудоемкий монтаж. Заключается в качественной герметизации соединений.

Керамические трубы

Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:

• Длительность эксплуатации.
• Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
• Стойкость к резким температурным изменениям.
• Великолепная гидроизоляция.

Недостатки:

• Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
• Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.

Трубы из асбестоцемента

Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:

• Небольшой вес.
• Великолепная гидроизоляция.
• Длительный срок использования (при условии правильной эксплуатации и установки).
• Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
• Химическая и температурная устойчивость.

К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы

Пластмассовые трубы

Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.

Преимущества:

• Приемлемая цена.
• Широкий ассортимент.
• Приемлемая прочность.
• Стойкость к химически активным веществам.
• Полное отсутствие коррозии.
• Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
• Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
• Простая транспортировка.

Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.

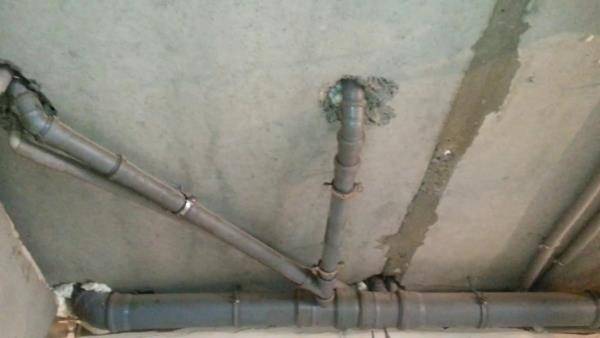

Что нужно знать об укладке труб?

Традиционно линии отвода стоков от таких сантехнических приборов, как раковин, ванн, хозяйственных моек, делаются на основе трубопроводов диаметром 50 мм. Отводящие каналы унитазов требуют большего диаметра труб – 110 мм.

На современном этапе для постройки внутренних канализационных линий традиционно применяются трубы из полипропилена. Однако в зависимости от конкретного проекта и нагрузочных (пропускных) способностей канализационной сети могут использоваться разные диаметры линейных трубопроводов и стояков.

Таблица ниже показывает возможные варианты.

Диаметр трубы-стояка схемы канализации частного дома в любом случае всегда принимается равным или большим относительно самого крупного в диаметре поэтажного отвод

Самотечные трубопроводы горизонтальных линий диаметром 40-50 мм монтируют, соблюдая норму равномерного уклона, равную 0,03 м на 1 м длины.

Самотечные трубопроводы диаметром 85 и 110 мм кладут, соблюдая норму равномерного уклона, равную 0,02 мм на 1 м длины. Максимально допустимый угол уклона при этом не более 0,15 мм на всю длину отдельно смонтированного участка канализации.

Применение сантехнических крестовин и тройников является удобной методикой разводки трубопроводов. К тому же благодаря этим элементам схемы создаётся проходимость с меньшим коэффициентом сопротивления

Непосредственно соединения отводящих линий и стояка выполняются посредством тройников, крестовин под углами 45º или 60º. Исполнение схемы именно таким способом позволяет избежать засорений трубопроводов в процессе эксплуатации.

Схемой канализации загородного дома и квартиры обязательно предусматривается внедрение ревизий (прочисток) в точках линии, где высок риск образования засоров.

Для схемы в частном доме расположение таких элементов схемы показывает таблица ниже:

Трубопровод, мм	Расстояние между элементами на линии, м	Тип элемента
50	12	ревизия
50	8	прочистка
110, 150	15	ревизия
110, 150	10	прочистка
200	20	ревизия

Что нужно для сооружения внутридомовой системы канализации

Как уже было сказано выше, главным в устройстве канализации внутри дома является составление ее подробного чертежа с указанием всех приборов и размеров элементов. Для монтажа применяют канализационные трубы из поливинилхлорида. Устройство их концов такое, что две трубы можно соединять, помещая конец одной в раструб другой. Для стояков используют трубы диаметром 100 мм, а для остальных приборов 50 мм. Для соединения с наружной канализацией применяют гофрированную трубу, по причине ее лучшего сопротивления подвижкам грунта.

Из инструмента обычно применяют: пилу для резки пластиковых труб, острый нож и резиновые монтажные уплотнители. Пилой режут трубы, ножом выравнивают срезы и делают фаски. Резиновые уплотнители вставляют в раструбы. Для соединения труб в систему применяют различные фасонные детали:

• Коленья или отводы, которые нужны для оформления углов. Их производят с загибом в 45 и 90 градусов. Их концы тоже снабжены раструбами с уплотнителями для создания плотных соединений.
• В случае необходимости соединения обрезков труб одного диаметра, применяют переходные отводы.
• Тройники различных видов являются фитингами для организации разветвлений труб.
• Переходные муфты нужны для того, чтобы создавать переходы между трубами разной толщины.

Распространенная ошибка при монтаже пластиковых канализационных труб – это игнорирование их нагревания. Чтобы трубы легче и плотнее входили друг в друга и в соединительные фасонные части, раструбы необходимо нагревать в горячей воде.

Трубы и фасонные части для канализации

Факторы, влияющие на глубину прокладывания канализации

Расчет глубины прокладывания канализационных труб происходит с учетом следующих параметров:

• климатическая отметка, которая отображает мощность ежегодного промерзания грунта, данный показатель регламентируется нормативным актом СНиП 2.01.01.82;
• технические свойства материалов, используемых при строительстве;
• специфические особенности трубопровода;
• глубина, на которой происходит соединение канализационной системы с коллектором или с септиком;
• рельеф местности;
• максимальная динамическая нагрузка, действующая на канализационную систему (если прокладка осуществляется под автодорогой).

Глубина промерзания грунта – основополагающий фактор

Таблица глубины промерзания грунта для различных регионов России

Проектирование канализационных трубопроводов начинается с определения глубины промерзания почвы, в которую будет уложена канализация. Измеряющаяся в стандартных единицах измерения максимальная глубина, ниже которой влага в грунте не кристаллизуется, считается отметкой промерзания грунта. От нее и зависит глубина заложения канализационных труб.

Ниже отметки промерзания, грунт не замерзает, его объем не увеличивается и, следовательно, на проложенный в нем трубопровод не оказывается никакого воздействия. Глубину промерзания для каждого региона можно найти в сборнике нормативов «Строительная климатология», в разделе картографических материалов.

Недостаточное углубление трубы может привести к появлению в ней ледяной пробки в зимний период и повреждению трубы

Если по каким-либо причинам не удается обратиться к сборнику, поможет местная метрологическая служба. Сотрудники организации назовут Вам значение показателя, которое было выявлено в результате многолетних изучений свойств грунта. К примеру, исследования показали, что в средней полосе России глубина промерзания составляет в среднем 1,4 м, в районе Севера – 1,8÷2,4 м, а на побережье Черного моря – 0,8 м.

Особенностью строительства канализации является то, что, в отличие от водопроводных сетей, глубина залегания канализационных труб рассчитывается путем вычитания из показателя глубины промерзания грунта некоторого расстояния, так как канализационные трубы транспортируют стоки плюсовой температуры. Значение, на которое уменьшается глубина закладки, зависит от диаметра канализационных труб:

1. при диаметре до 0,5 м оно составляет 0,3 м. Например, чтобы провести канализацию в дом, используя трубы диаметром 0,4 м, в местности с глубиной промерзания грунта 1,6 м, необходимо заложить трубы в почву на глубину 1,30 м(1,60 – 0,30 = 1,30 м);
2. при большем диаметре труб – 0,5 м. Например, благоустроить тот же самый дом, но применив трубы с диаметром 0,6 м, необходимая глубина укладки канализационных труб будет равна 1,10 м (1,60 – 0,50 = 1,10 м).

Выполнив расчет канализационных труб, приступают к выкапыванию траншей, в которые далее укладывают трубопровод. Сократить расходы на земляные работы возможно, делая траншеи максимально узкими. Уменьшение же глубины залегания труб запрещено.

Особенности рельефа

Глубина закладки канализационных труб также будет сильно зависеть и от особенностей рельефа местности. При строительстве канализации на относительно ровном участке глубина залегания будет одинаковой по всей длине трубопровода.

При сложном рельефе местности труба канализации в любой точке магистрали должна находиться ниже уровня промерзания

Но если ландшафт имеет ярко выраженные расхождения по высоте, глубина прокладки канализационной трубы рассчитывается от самой низшей точки ландшафта на участке. В этом случае утверждение, что чем выше в грунт закладываются трубы, тем меньше затрат на материалы и земляные работы, не верно, ведь в результате получится сложная волнообразная конструкция магистрали. Для неровных местностей целесообразно строительство прямого канализационного трубопровода на постоянную глубину с некоторым уклоном.

Совет от профессионала: Когда канализационная система проложена в местах передвижения автомашин или людей, необходимо учесть динамическую нагрузку на полимерный трубопровод. В таких участках укладка должна производиться закрытым способом или применять армированные полимерные гофрированные трубы.

Необходимое оборудование

Когда человек уже определился с выбором источника, тогда с уверенностью можно приступать к составлению расчетов и чертежей. Первое, что нужно сделать – это определиться с выбором оборудования.

Насос

Для начала нужен насос, который является как «мозгом», так и «сердцем» системы водоснабжения. Поэтому на его покупке не стоит экономить. Выбирать насос необходимо с расчетом динамического уровня воды плюс сорок метров и плюс 20%, чтобы увеличить давление.

Трубы

Они являются «артериями», без которых невозможно подать воду в кран. Для не очень глубоких скважин, а также для укладки в землю подойдут полипропиленовые трубы. Они выдерживают давление до десяти атмосфер. А те, которые предназначены для и холодной, и горячей воды, выдерживают уровень давления до двадцати атмосфер. Покупая трубы для водоснабжения нужно учесть и другие тонкости.

Вот основные моменты, на которые стоит обратить внимание:

Если взять трубы, имеющие толстые стенки, то они могут немного заузить проход, и насос будет от этого работать с большей нагрузкой

Производя монтажные работы своими руками, нужно с особым вниманием следить за запайками, чтобы не пришлось вынимать весь ствол с насосом, полным воды. При сильных морозах работать с трубами невозможно

Муфты нужно покупать от того же производителя, что и трубы.

• Обязательно необходимо ознакомиться с инструкцией по эксплуатации, чтобы знать, сколько нужно нагревать и охлаждать их.
• Нельзя паять грязные или мокрые трубы, их нужно очистить и высушить, и лишь затем приступать к работе.
• Если соединения комбинированные, то устанавливать их нужно на лен и герметик.
• Испытывать трубы под давлением нужно, только установив и загрузив насос на глубину.

Металлические фитинги

Это неотъемлемые элементы системы водоснабжения. К ним относятся обратный клапан, который устанавливается на самом выходе насоса, металлические или пластиковые вентили, разные муфты, тройники и другие элементы.

Трос страховочный

Сам насос буквально висит на трубах, а трос используется как страховка, а также помогает при опускании и поднятии его. Чем глубже будет находиться насос, тем толще должен быть диаметр троса. Если глубина расположения около тридцати метров, то трос должен быть диаметром до 3 миллиметров. Более тридцати метров – диаметр троса должен быть до 5 миллиметров.

Гидроаккумулятор

Покупая мембранный бак, необходимо рассчитывать количество людей, которые проживают в доме. Обычно покупается бак на 50 литров.

Видео: монтаж наружной канализации ↑

Отчет об установке локальной наружной канализации без помощи профессиональных строителей.

Что дешевле: выполнять монтаж канализации самостоятельно или доверить установку наружной разводки специалисту? Сэкономить не удастся: слишком много нюансов, от которых зависит, будет ли система нормально работать. Малейшие промахи в определении наклона, глубины приведут к тому, что всю канализацию нужно будет переделывать. А ремонт неправильно проложенного трубопровода обойдется дороже, чем профессиональный монтаж – придется разбирать трубопровод, менять траекторию укладки, регулировать наклон. Самостоятельно провести коммуникации без ошибок удастся только на идеально ровном участке при небольшой длине ветки.

Выбор подходящего крепежа для осуществления надежной фиксации канализационных труб

Для выполнения фиксации инженерных труб к стене или потолку зачастую применяются специальные хомуты, отличающиеся по диаметру. Для гарантии жесткого крепления специально подбирается хомут исключительно под диаметр трубы. А на участках, предполагающих только лишь гарантию сохранения осевого направления системы, применимы хомуты большего диаметра, при необходимости компенсирующие термическую растяжку всей системы, состоящей их пластиковых канализационных труб.

Расстояние между точками крепления канализационных труб устанавливается исключительно исходя из технических характеристик (берутся во внимание диаметр, объем потока и некоторые другие параметры), в строгом соответствии с действующими нормативно-правовыми документами — СНиП стандартами. Например, чугунные трубы фиксируются посредством хомутов: на каждые 3 м трубы одевается 2 хомута, фиксирующихся с помощью шпилек М8/М10

Например, чугунные трубы фиксируются посредством хомутов: на каждые 3 м трубы одевается 2 хомута, фиксирующихся с помощью шпилек М8/М10.

Пластиковые трубы фиксируются хомутами или скобами, монтируемыми на горизонтальных поверхностях ровно через каждый 1 м при условии, что диаметр трубы составляет менее 63 мм, 1,5 м — если значение диаметра трубы находится в диапазоне от 63 до 160 мм и 2 м — если данное значение превышает 160 мм.

При этом, при вертикальном креплении скобы или хомуты устанавливаются ровно через каждые 1,5 м (в том случае, если диаметр трубопровода составляет менее 63 мм) и 2 м (если значение превышает 63 мм). В обоих вариантах, длина трубопровода, который не опирается на сплошное основание (в угловых точках и местах подсоединения труб к сантехническому оборудованию), не должна быть более 0,5 м.

Резиновая прокладка фиксирующих хомутов препятствует распространению звука при прохождении сточных вод через несущие конструкции.

Также зачастую используются опорные консоли. С целью фиксации кронштейна стояка стандартного диаметра применим двойной профиль. Подобный способ фиксации широко используется в тех местах, где необходимо обеспечить снижение нагрузки на несущую способность конструкции стены. Как вариант – такая необходимость имеет место в том случае, если требуется выполнить фиксацию канализационной трубы к сэндвич-панели или её ригелям фахверка, ради обеспечения большей жесткости и надежности фиксации.

Современный рынок предлагает самые разные виды кронштейнов, подходящих для крепления инженерных труб, имеющих низкие показатели термического расширения и повышенную устойчивость к воздействию неблагоприятных физических факторов внешней среды. Подобрать крепежный элемент самостоятельно бывает сложно, возможно, стоит обратиться за помощью к профессионалам своего дела.

Разводка и прокладка труб

В результате накопленного опыта сформировались определенные правила монтажа внутренних и наружных трубопроводов при прокладке канализации.  Выглядят они следующим образом:

1. Независимо от места и способа его размещения, вида труб и других условий обязательным является соблюдение при прокладке уклона в сторону стока. При этом следует руководствоваться требованиями СНиПов, поскольку для каждого размера трубы требуется определенный уклон. Нарушение правил по его величине ведет, как правило, к образованию засора.
2. Расстояния между объектами канализирования должны быть оптимальными по длине, если они превышаю 4-5 метров, необходима врезка ревизии. На 10-ти метровых участках нужно устанавливать ревизионный колодец.
3. При прокладке канализации в загородном доме (подземный монтаж) нужно руководствоваться требования СНиП 2,04.03-85 и 2.04,01-85 в части соблюдение расстояний между отдельными объектами канализационной сети.
4. В условиях России важным фактором является размещение трубопровода ниже нулевой точки промерзания грунта. Для обеспечения этого фактора траншея должна быть достаточно глубокой, но можно пойти по пути утепления канализации, вплоть до использования греющих кабелей при прокладке.
5. Укладка труб канализации производится только на подушку из песка и им же производится укрытие сверху. Этот этап очень важен для их целостности.

При использовании пластиковых труб нужно осторожно выполнять трамбовку песчаного слоя. Лучшие результаты дает обильные пролив укрытия водой

При этом происходит наиболее качественное уплотнение, после чего можно производить засыпку грунтом. Смотреть видео

Прокладка труб канализации – Уклоны, соединения, диаметр и многое другое.

Watch this video on YouTube

Утепление трубы канализации

Это мероприятие позволяет избежать выполнения объемных земляных работ при прокладке коммуникаций в регионах с суровым климатом и защитить малозаглубленные трубы от перемерзания. Для этого применяются различные утепляющие материалы:

• стекловата;
• минеральная вата;
• вспененный полистирол, и многие другие.

Для полной гарантии можно установить также и греющий кабель с датчиком включения при критичном понижении температуры. Понесенные затраты избавят от необходимости ремонтных работ и связанных с ними расходов. Устроенная таким образом канализационная магистраль не нуждается в глубоком заложении.

Выше мы уже рассмотрели требования по углу наклона труб самотечной канализации для внутренней системы. Они справедливы и для ее наружной части: 1-2 миллиметра на метр протяженности разводки.

Проектирование канализационной и водопроводной сети в доме

До того, как приступить к составлению проекта, нужно выполнить подготовительную работу:

1. Прежде всего, определяют источник, из которого будет поступать в дом вода. Если в населенном пункте отсутствует центральное водоснабжение, нужно выбрать один из вариантов: глубинная скважина, колодец, родники и т.д.
2. Производят геологические исследования для составления инженерно-топографического плана участка с целью выяснения типа грунта на местности и глубины залегания грунтовых вод. Поэтому канализация при высоком уровне грунтовых вод будет спроектирована по совсем другой схеме.
3. Определяют, какой объем воды нужно подать в дом и отвести из него в течение суток. Этот параметр имеет непосредственное отношение к выбору оборудования, которое нужно приобрести.
4. Принимают решение относительно типа очистного сооружения, которое будет установлено на участке. При этом учитывают расстояние между водопроводом и канализацией согласно санитарным нормам. Большинство владельцев домов отдают предпочтение монтажу септиков, изготовленных в заводских условиях. Но в ряде случаев, например, при высоком уровне залегания грунтовых вод установка септика бывает невозможна. В этом случае ставят ЛОС или обустраивают накопительный резервуар.
