Как сделать бойлер косвенного нагрева своими руками

Подготовка бака и выполнение теплоизоляции

устойчивым к образованию коррозии

Вполне приемлемым вариантом для изготовления нагревательного прибора является газовый баллон. Это может быть как новая емкость, так и бывшая в употреблении. Баллон разрезают пополам, хорошенько зачищают и прогрунтовывают его внутренние стенки. Без проведения такой процедуры поступающая из бойлера вода будет несколько недель пахнуть пропаном.

После этого в емкости делают отверстия, необходимые для подачи холодной воды, для вывода горячей воды и еще два, которые будут нужны для змеевика с теплоносителем.

считается монтаж электрического ТЭНа

Для уменьшения естественных потерь тепла бойлер снаружи прокладывают слоем качественной теплоизоляции. Такие работы лучше всего проводить до того, как конструкция будет собрана. Утеплителем может выступать любой материал, вплоть до монтажной ленты. Чтобы закрепить утеплитель, используют клей, проволочную стяжку или другой способ. Главное, чтобы вся поверхность бойлера была утеплена, потому что качественная теплоизоляция повышает КПД работы устройства.

Расчет объема бойлера косвенного нагрева и проектирование змеевика

Объем бака напрямую зависит от потребности в горячей воде. Принято считать, что на каждого члена семьи достаточно от 50 до 70 литров горячей воды ежедневно. Поэтому для семьи из 3-4 человек достаточно 200-литрового бойлера. В качестве бака используют любую подходящую термостойкую емкость из антикоррозионного материала: нержавеющей стали, алюминия, пластика. В баке устанавливают входной и выходной шаровые краны.

Диаметр и длина трубы для змеевика рассчитываются исходя из объема бака, материала трубы, скорости потока теплоносителя и его температуры. На каждые 10 литров бака необходимо около 1,5 кВт тепловой мощности змеевика. Змеевик обычно изготовляют из латунной трубки диаметром от 8 до 20 мм, свернутой в спираль так, чтобы витки не соприкасались – так обеспечивается максимальный контакт его греющей поверхности с нагреваемой водой. Чтобы определить общую длину трубки, необходимо вычислить необходимую мощность змеевика, после чего определить длину трубы по формуле:

Формула для вычисления обей длины трубы для бойлера

где P – тепловая мощность змеевика в кВт;

d – диаметр трубы в метрах;

ΔТ –разность температур теплоносителя и нагреваемой воды, °C.

Например, для бака 200 литров необходим змеевик с тепловой мощностью 30 кВт. Диаметр трубки для змеевика – 10 мм, или 0,01 м. Температура теплоносителя 80°С, температура поступающей воды — 15°С. По приведенной формуле вычисляем длину змеевика:

По приведенной ниже формуле вычисляем длину змеевика

Змеевик в этом случае выполняют в виде спирали диаметром 40 см. При диаметре бака в 0,5 м и высоте 1 метр такой змеевик будет иметь 12 витков с межвитковым расстоянием в 6-8 см. Для удобства намотку производят с помощью шаблона – трубы соответствующего диаметра. Ввод и вывод змеевика удобнее выполнять с одной стороны бака.

Принцип работы системы

Технология монтажа бойлера косвенного нагрева

В металлическом или пластиковом баке необходимого объема выполняют отверстия под входные и выходные трубы для горячего водоснабжения. К отверстиям крепят шаровые краны или другие запорные элементы. Удобнее располагать отверстие для поступления воды снизу, а для отбора – сверху, при таком расположении вероятность резких перепадов температуры на выходе сведена к минимуму. В нижней части бака необходимо также установить сливной кран – он нужен для полного слива воды при очистке бака от накипи или его ремонте.
Змеевик выполняют из трубки выбранного диаметра, согнутой в спираль сзаранее определенным количеством витков. Сгибать трубку удобнее по шаблону, например, по стальной трубе подходящего диаметра. При этом нельзя производить намотку слишком туго, иначе спираль сложно будет снять без перегибов. Спираль снимают с шаблона, к концам трубы с помощью пайки крепят резьбовые фитинги.
Образец змеевика для бойлера

Выполняют отверстия для змеевика. К стенкам бака приваривают металлические штуцера с резьбовым соединением, к нимкрепят на резьбовые соединения латунный змеевик. Проверяют герметичность трубки с помощью сжатого воздуха от компрессора, перекрыв одно из отверстий и подавая воздух в другое. Сам змеевик при этом смачивают мыльной водой. При необходимости трубку пропаивают еще раз

Особенно важно проверить герметичность трубки при использовании в качестве теплоносителя антифриза.

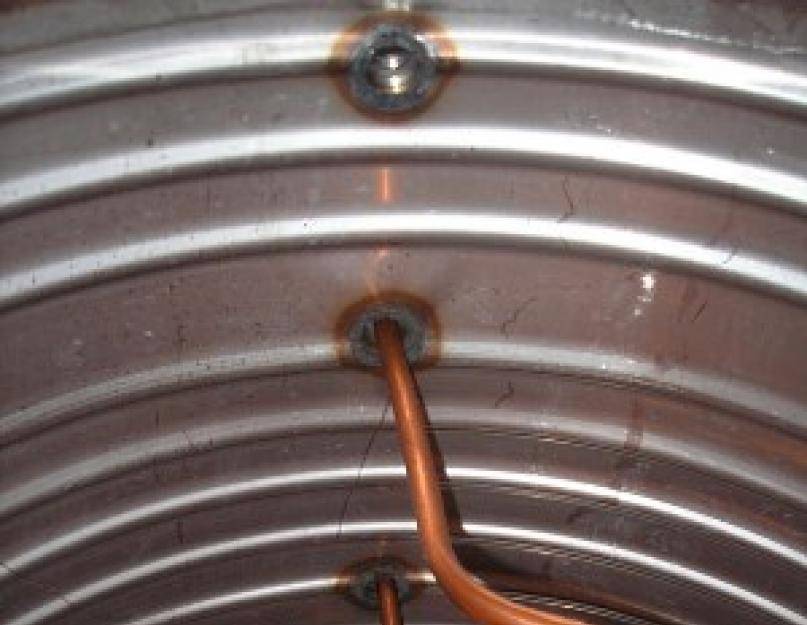

Образец бойлера изнутри

Выполняют плотно закрывающуюся крышку бака. Через крышку не должно уходить тепло, поэтому ее можно оснастить защелками

Также утепляют сам бак с помощью напыляемых современных утеплителей или пенопласта. Для более эстетичного вида можно установить бак в емкость большего размера, заполнив промежутки утеплителем по принципу термоса.

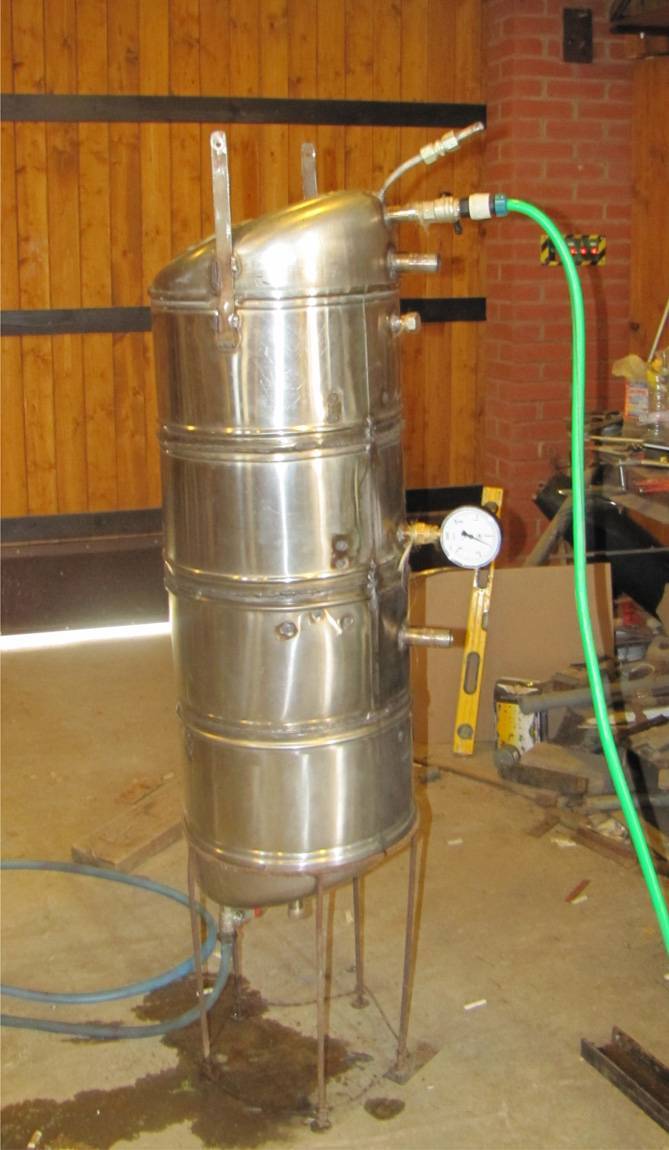

Образец бойлера выполненного своими руками

Виды самодельных бойлеров косвенного нагрева

В самом популярном варианте конструкции для прохода теплоносителя используют змеевик, изготовленный из металлической трубы. Змеевик помещают в бак, заполняют ёмкость водой, а затем пропускают теплоноситель.

При контакте со змеевиком холодная вода в баке нагревается. Если трубы с теплоносителем разместить вдоль стен ёмкости, работать хуже накопительный бойлер не станет.

Домашние мастера постоянно придумывают новые конструкции устройства. Существует вариант, позволяющий обойтись без труб для теплоносителя. В этом случае используют две ёмкости, имеющий различный диаметр. Их вставляют друг в друга, в меньшую подают холодную воду, а теплоносителю отводится место между их стенками.

Однако использование змеевика даёт более быстрый нагрев воды, так как труба такой формы имеет большую длину, а это даёт возможность более эффективно использовать теплоноситель. Существуют и другие конструкции, но вышеописанные наиболее просто изготовить самостоятельно.

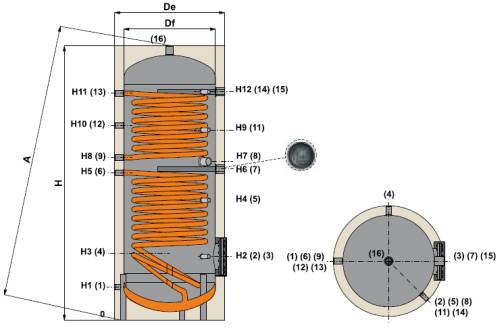

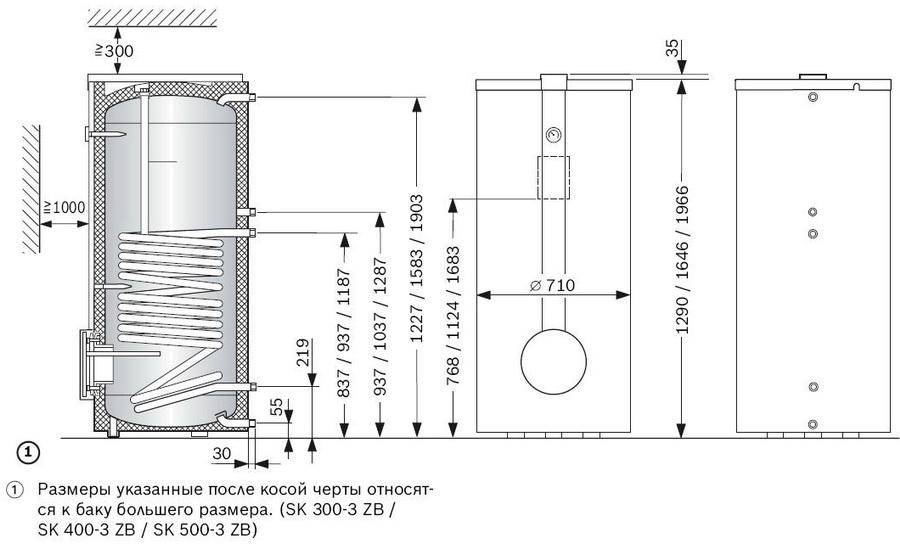

Чертежи бойлера косвенного нагрева

Плюсы и минусы бойлера

К достоинствам такого устройства относят следующие моменты:

подключение осуществляется к центральной отопительной системе;
бойлер можно устанавливать рядом с котлом отопления;
небольшие затраты на монтаж контура;
расход энергоресурсов сокращается в несколько раз;
обеспечение водой нужной температуры.

Недостатки устройства такие:

чтобы установить бойлер, часто требуется отдельное помещение;
чтобы большой объем воды нагрелся, необходимо ждать довольно долго, а обогреваться помещение при этом будет не слишком интенсивно;
на змеевике быстро откладываются различные отложения, поэтому его необходимо очищать раз в год.

Создание бойлера

С самого начала подготавливается емкость, которая выступит в роли бака. Можно использовать любой сосуд из нержавеющей стали, даже не герметичный. Для работы с ним понадобится сварочный аппарат. Нужно отметить, что стеклокерамические и эмалированные сосуды при таком использовании быстро изнашиваются и требуют замены. Поэтому лучше все же остановиться на нержавейке. Самым популярным считается использование газового баллона. Он разрезается на две половины, очищается, грунтуется и сваривается обратно. Конечно же этого можно и не делать, но тогда еще долго у воды будет запах газа.
Затем нужно сделать качественную теплоизоляцию стенок бака. Это осуществляется при помощи разных материалов: монтажная пена, стекловата или любой другой утеплитель. Чтобы утеплитель выполнял нужные функции, должна быть покрыта вся поверхность.Нередко используют дополнительный бак для этого. Емкость устанавливают в большую, а между ними как раз и помещается изолирующий материал.
Змеевик. Он изготавливается из металлической трубы небольшого диаметра. Она наматывается на объект цилиндрической формы. Лучше всего подойдет другая труба гораздо большего диаметра. На концы получившейся спирали прикрепляются резьбовые фитинги. Не стоит делать витки слишком плотными друг к другу, так как будет не удобно его снимать и монтировать обратно. А это нужно будет делать как минимум пару раз в год.
После подготовки наступает время, когда нужно собрать бойлер своими руками. Итак, на баке проделывается два отверстия: для холодной воды снизу, а для горячей – сверху. Это объясняется физическим законом, что горячие массы всегда поднимаются вверх. На отверстия монтируются краны. Кроме того, нужно сделать также еще одну пробоину внизу – для сливного патрубка. Это поможет при необходимости быстро удалить всю воду из емкости. После вырезается еще два отверстия, в которые устанавливаются металлические штуцеры. К ним и будет крепиться змеевик.
После сборки обязательно проверяется вся система на герметичность. Это лучше проводить тщательно. Во-первых, только так можно будет достичь оптимального уровня нагрева обоих систем. Во-вторых, в случае использования в системе масла или того же антифриза, могут появиться проблемы при пользовании водой для хозяйственных нужд. Не говоря уже о выходе из строя некоторых компонентов или даже всей конструкции. Для проверки нужно змеевик промазать мыльной водой и пустить воздух внутри. То же самое нужно сделать и со всеми соединениями.
Бак сверху закрывается крышкой с резиновой прокладкой. На нее тоже делается утепление.

После этого остается только произвести монтаж в систему. Можно пользоваться.

Как видно каждый может сделать свой бойлер косвенного нагрева. Он считается экономным вариантом не только во время изготовления, но и использования. Подобная система позволяет иметь отопление в доме, и за небольшие энергетические затраты получить теплую воду для хозяйственных нужд. При этом объем бака можно делать, исходя из потребностей.

Принцип работы бойлера косвенного нагрева

Этот вариант идеально подходит для многоквартирного дома, но использовать его можно без лишних затрат только в период отопительного сезона. Для периода, когда центральное отопление отключено, в нем можно предусмотреть электрический ТЭН. В этом случае придется больше заплатить за электроэнергию, но включать нагрев можно по мере необходимости.

Принципиальная схема работы водонагревателя косвенного нагрева

Такую же систему можно устроить и в частном доме, если в нем установлено автономное отопление от котла.

Конструкция и материалы

Бойлер этого вида состоит из емкости, которая может иметь любой объем. Ее лучше изготовить из нержавеющего материала, так он прослужит более долгий срок, и подогретая вода будет всегда чистой. Для емкости бойлера обычно используют бочку, новый газовый баллон или же делают бак на заказ.

В середине емкости устанавливается труба, скрученная в виде змеевика, по ней и будет циркулировать теплоноситель. В качестве трубы хорошо использовать медь или латунь – металлы с хорошей теплоотдачей. Впрочем, как вариант, возможно, выбрать для этой цели и металлопластиковую трубу маленького диаметра.
Чтобы изготовить аккуратный змеевик, длинную трубку (порядка 15 метров) накручивают на другую трубу большего диаметра, на деревянное ровное бревно или на другой подходящий цилиндрический предмет.

Навивка змеевика

Количество витков на змеевике зависит от формы и высоты емкости, но чем длиннее труба, закрученная в змеевик, тем быстрее можно будет получить подогретую воду.
Концы трубы выводятся из бака в разных местах. Сверху емкости располагают патрубок, в который будет попадать теплоноситель из системы отопления. Пройдя через змеевик, он возвратиться в отопительный контур через другой патрубок, расположенный в нижней части бака.
В баке устраивается два отверстия: для заполнения его холодной водой и для забора подогретой. Первое устраивается снизу бака, а второе сверху, откуда горячая вода разводится в нужные точки: душ или кухонный кран.

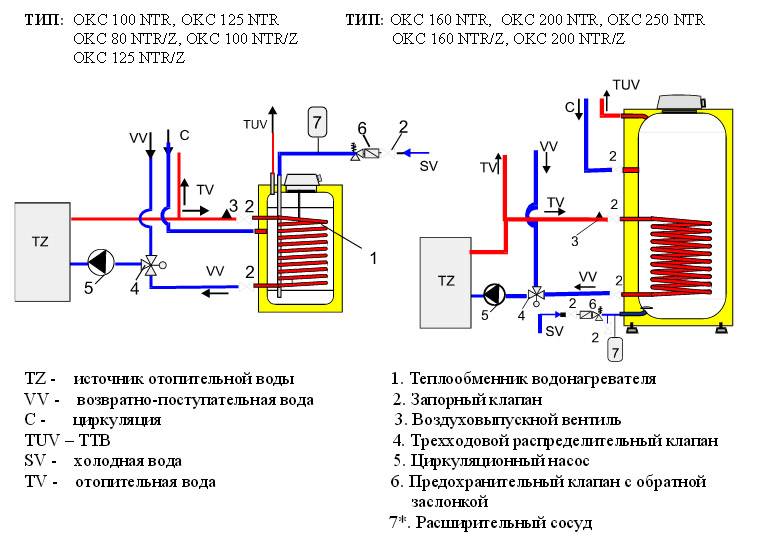

Схема-чертеж подключения бойлера косвенного нагрева

На схемах хорошо можно рассмотреть подключение и циркуляцию воды и теплоносителя системы отопления.

Другим вариантом может стать бойлер того же типа, но без змеевика. Для него понадобится две емкости — большого и компактного размера. Маленькая емкость устанавливается в середине большого бака, она и будет исполнять роль теплообменника. Теплоноситель не будет циркулировать по трубкам – он проходит через внутреннюю компактную емкость. Принципы работы и проведения труб для циркуляции подогреваемой воды идентичны первому варианту.

Нужно сказать, что принцип устройства такого прибора достаточно прост, поэтому, опираясь на него, можно изобрести и свою конструкцию водонагреватель косвенного типа.

При желании можно оснастить бойлер ТЭНом

В данных вариантах бойлера возможно также использование электрического ТЭНа, который встраивается в емкость снизу. Поэтому лучше, если бойлер будет подвешен на стену с помощью кронштейнов. Также можно установить корпус на высокие ножки, которые несложно сделать из уголка или арматуры. ТЭН, по сути, является тем же кипятильником, только нужно правильно подобрать его мощность — она будет зависеть от объема бойлера.Этот нагревательный элемент можно приобрести в специализированном магазине.

Схема бойлера косвенного нагрева с ТЭНом

Монтаж змеевика и ТЭНа

Далее приступаем к изготовлению змеевика – мы рекомендуем выбрать медную трубку, так как медь легко гнется и неплохо противостоит коррозии. Рекомендуемый диаметр трубки – 10-20 мм. Для расчета длины будем использовать специальную формулу l=P/π*d*Δt, где l – это длина трубки, P – тепловая мощность змеевика, d – диаметр трубки в метрах, Δt – разность температур. Тепловая мощность должна составлять 1,5 кВт на 10 литров воды. Разница температур высчитывается путем вычитания температуры подающейся воды из температуры теплоносителя.

Попробуем посчитать на примере, в котором у нас будет медная трубка диаметром 0,01 м и бак на 100 литров. Требуемая тепловая мощность змеевика составляет 15 кВт, температура воды на входе +10 градусов, температура теплоносителя +90 градусов. Воспользовавшись вышеуказанной формулой мы узнаем, что длина змеевика должна составляет примерно 6 метров.

Обмотайте медную трубку вокруг пластиковой трубы. От количества витков получившейся спирали будет зависеть скорость нагрева воды в баке.

Для изготовления змеевика наматываем медную трубку на какое-либо основание, например, на пластиковую канализационную трубу. Намотка с усилием не нужна, иначе снять змеевик с основания будет проблематично. В заключение припаиваем к змеевику фитинги – с их помощью подключаемся в штуцерам внутри бака. На этом работа со змеевиком завершена, а нам остается лишь установить в нижней части нашего самодельного бойлера ТЭН, врезав его удобным способом.

Комбинированные водонагреватели косвенного нагрева устроены так, что ТЭНы располагаются в нижней части, откуда нагретая вода сможет подниматься вверх, понемногу перемешиваясь. Что касается змеевика, то его желательно немного развернуть и установить так, чтобы вода грелась по всему объему – так будет обеспечен более быстрый нагрев.

Расчет объема бойлера

Чтобы рассчитать объем емкости для нагретой воды, нужно хотя бы приблизительно понимать суточную потребность в ней. В среднем, один человек в день тратит около 60 литров воды, а значит, обычной семье, состоящей из 3 человек, потребуется бойлерный бак объемом около 200 литров.

А вот следующая задача будет сложнее – рассчитать диаметр и длину змеевика. Эти, казалось бы, простые данные основываются на температуре теплоносителя в змеевике, скорости его движения, материале, из которого выполнен змеевик. Не меньшее значение имеет и объем бака – чем он больше, тем больше должен быть и змеевик. В среднем, чтобы обогреть 10 литров воды, необходимо, чтобы змеевик выдавал полтора киловатта тепла. Обычно его делают из меди или латуни, взяв трубу около 2 см диаметром. Длина трубы будет рассчитываться на основании необходимой мощности по специальной формуле.

В данной формуле буквой «Р» обозначается мощность змеевика в киловаттах, «d» — диаметр трубы змеевика, ?Т – разница температур воды и теплоносителя в змеевике в градусах Цельсия. Чтобы было понятнее, можно привести простой пример: имеется бак объемом 200 литров, мощность змеевика для которого должна быть не меньше 30 кВт, труба диметром 0,01 м (1 см). Теплоноситель в змеевике имеет температуру в 80 градусов, а поступающая вода, в среднем, около 15 градусов. Рассчитывая данные по формуле, получается, что длина труб должна быть не менее 15 м. Чтобы вместить такой змеевик в бак, его нужно накрутить на шаблон с диаметром около 40 см спиралью. Готово! Все данные есть, чтобы самостоятельно сделать бойлер косвенного нагрева

Инструкция по сборке и подключению своими руками

Сборка бойлера происходит после подготовки всех комплектующих.

В баке просверливаются отверстия: для крана заполнения водой, входа и выхода теплоносителя. Если решено установить ТЭН, то для него снизу также устраивается отверстие.

Далее в емкость устанавливается змеевик, и трубки проводятся в отверстия с помощью специальных переходников, которые желательно вварить в корпус бойлера. Возможны и иные варианты, но главное, чтобы отверстия были заделаны герметично.
Ко дну привариваются ножки (если они предусмотрены).
Устанавливается ТЭН, если это было запланировано.
Затем змеевик подключается к контуру отопительной системы, согласно схеме.
Подсоединяются труба для поступления холодной воды и кран для отбора воды подогретой. Можно сразу сделать разводку в точки водоразбора — в кухонное помещение и ванную комнату.

Теплоизоляция

Чтобы вода на долгое время сохраняла тепло, производят теплоизоляцию емкости. Для нее используют фольгированную минеральную вату или монтажную пену. Корпус бойлера полностью необходимо одеть в теплоизоляционный материал — от этого напрямую будет зависеть КПД прибора. Чтобы утеплитель смотрелся аккуратно, можно сверху него расположить кожух из тонкого листового металла (например, оцинковки) — получится нечто подобное сэндвич-трубе. Визуальный пример — на первой картинке статьи.

Принцип работы бойлера на дровах

Бойлер дровяной

Другим видом водонагревателя косвенного нагрева является титан на дровах, который потребует только затрат на создание запаса твердого топлива. Такой бойлер имеет конструкцию самовара и работает автономно от всех источников энергоснабжения, поэтому идеален для устройства в частном доме.

Принцип работы бойлера-титана

Чтобы соорудить подобный прибор своими руками, необходимо в первую очередь устроить печь, которая и будет нагревать воду внутри бака. Такой бойлер может иметь круглый или квадратный бак, и он может устанавливаться, как на небольшую печь, сложенную из кирпича, так и на печь по типу буржуйки, сваренной из отрезка металлической трубы достаточно большого диаметра.

Второй вариант более сложен из-за того, что придется из трубы вырезать участки металла для устройства в этих местах дверец топки и поддувала. Кроме этого, с помощью сварки внутри трубы нужно укрепить кронштейны для укладки колосника. Дно и верх трубы-печки заваривается цельными листами металла. В верхней части устраивается круглое отверстие, в него вваривается дымоходная труба, которая будет проходить непосредственно через емкость с водой и нагревать ее до нужной температуры.

Бак также должен быть приварен к крышке печи.

Если печь решено сложить из кирпича, бак бойлера может быть и круглый, и квадратный. Печь сверху перекрывается металлической панелью, в которой также вварена дымоотводная труба. Далее емкость без дна (водяной бак) герметично приваривается к верхней металлической плоскости печи.

Дымоход, пройдя через водяную емкость, выводится на улицу.

В баке должно быть вварено два или три патрубка с вентилями: для поступления воды, для выхода на кран смесителя и на душ.

Вода может поступать в бойлер как из магистрали, так и заливаться вручную. Кроме этого, выше бойлера можно установить накопительный бак для воды, из которого вода также может поступать в нагревательную емкость.

Если такой водонагреватель установить в ванной комнате, то он не только даст горячую воду, но и обогреет помещение.

Всем, кто пользовался газовыми колонками или проточными нагревателями, работающими от электросети, знакома ситуация, что когда открывается кран, приходится ждать некоторое время, чтобы пошла горячая вода. При установке водонагревателя косвенного нагрева, этот фактор полностью исключается — открывая кран, можно сразу же получить подогретую воду.

По сравнению с водонагревателями, работающими на газе или от электричества, этот вид бойлера поможет сэкономить на энергоносителях.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Порядок изготовления бойлера

Чтобы сделать самодельный накопительный бойлер для нагрева воды понадобиться:

Устанавливаем емкость, которая предоставит нужный объем горячего водоснабжения.
Помещаем изготовленный змеевик своими руками из металлической трубы. Желательно из нержавеющей стали.
Оборачиваем бак слоем теплоизоляционного материала.
С помощью шланга и фитингов запитываем змеевик от отопления частного дома.
Таким же образом осуществляем монтаж подачи холодного водоснабжения, предварительно установив аварийный вентиль.
Монтируем обратный шланг с горячим водоснабжением к внутридомовой разводке.

Из чего и как сделать бак

Резервуар для содержания горячей воды можно изготовить собственноручно. Идеально подобрать бочку из нержавейки, также подойдут неиспользуемые баки из пластика или металла. Объем планируется, исходя из нужного количества горячей воды. В процессе создания конструкции понадобиться резак и сварочный аппарат.

Без базовых навыков электросварки и знаний принципов работы резаком изготовление бака для бойлера запрещается.

Изготавливаем бойлер из газового баллона своими руками. Использованный баллон необходимо поделить на две части и тщательно промыть промышленными веществами. Затем обрабатываем внутреннюю часть изделия слоем грунтовой краски.

В емкости проделываются отверстия: для подключения шланга холодного водоснабжения, отвода уже прогретой воды и два отверстия для монтирования змеевика. Подключение к автономному отоплению работоспособно в холодный сезон.

Теплоизоляция

В связи с тем, что водонагреватель своими руками разогревает воду до невысоких температур, рекомендуется обернуть бак теплоизолятором. Работы по утеплению внешних стенок сосуда осуществляют до финальной сборки конструкции. При отсутствии специальных материалов, для этого используют монтажную пену. Чтобы увеличить коэффициент полезного действия теплоизолятор покрывают слоем гидроизоляцией. Теплоизоляцию можно сделать из емкости большего диаметра, чем бак.

Изготовление змеевика

Позаботимся о создании конструкции змеевого устройства, чтобы сделать бойлер своими руками. Труба для приготовления устройства, должна обладать повышенным уровнем теплоемкости. Поэтому чаще всего змеевик создают из нержавеющих или металлических труб. Внутри бака их располагают в центре конструкции или вдоль стенок резервуара для воды.

Диаметр трубы и число витков, используемых для змеевика, зависят от объема бака.

В частности, промышленные водонагреватели оборудуются стальными трубами диаметром от 63 мм и выше. Для меньшего потребления понадобятся заготовки узких диаметров. Размеры змеевика положительно сказываются на скорости приготовления горячего водоснабжения. Однако такой принцип не стоит использовать для небольших емкостей, так как уменьшится количество нагреваемой воды в резервуаре. Змеевик нуждается в регулярном обслуживании и чистке от всяческих накоплений, которые возникают в процессе использования прибора косвенного нагрева.

Сборка и подключение конструкции

В баке для воды проделываются три отверстия под резьбу диаметром ¾″. Привариваем штуцера к стенкам резервуара и вкручиваем в каждый из них по вентилю. Первый кран отвечает за подачу, второй – забор горячего водоснабжения, третий предназначен для регулирования давления внутри емкости и слива воды в период неиспользования нагревателя.
Вставляем в бак готовый змеевик. На концах устройства просверливаются отверстия в стенках резервуара. И подключается разводка для подключения к системе отопления по принципу вентилей. Внутри емкости можно закрепить змеевик на сварку, но не сильно, чтобы в дальнейшем его можно было демонтировать.
Проводим работы по герметичности змеевика. Каждый изгиб и стык тщательно обрабатывается специальным раствором. Проверяем целостность системы с помощью компрессора.
Заканчиваем визуальное оформление конструкции. Бойлер своими руками может быть выкрашен в любой цвет. К прибору крепятся ручки. Устанавливается крышка с защелками в открытой части резервуара.
Проводим утеплительные процедуры. Монтируем слой теплоизолятора.
Остается установить бойлер своими руками. Как следствие осуществляем подключение холодного водоснабжения. Проверяем, как работает бойлер.

Выводы и полезное видео по теме

Бывший в употреблении газовый баллон часто используют для изготовления самодельных устройств. Представляем видеоролик о том, как из корпус баллона сделать БКН.

Здесь описан всего лишь один вариант из всех возможных, которые существуют и удачно применяются. Нужно отметить, что вариантов самостоятельных конструкций бойлеров косвенного нагрева имеется немало.

К примеру, вместо цилиндрической накопительной ёмкости используются прямоугольные сосуды. Намотку спирали змеевика делают не однослойной, а многослойной. Дополняют водяной нагреватель электрическим тэном. Конструкторские замыслы не имеют границ.

Хотите поделиться собственным опытом в изготовлении бойлера косвенного нагрева или полезными сведениями по теме? Пишите, пожалуйста, комментарии в расположенном ниже блоке. Здесь же задавайте вопросы, высказывайте мнение и размещайте фото.
