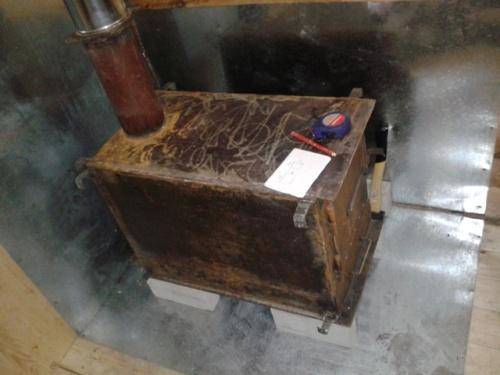

Буржуйка из листовой стали прямоугольной формы
Это, пожалуй, самый оптимальный, эстетичный, компактный вариант из всех предложенных выше буржуек. Он лучше всего подойдет для обогрева жилых помещений. Конструкцию этой печки хорошо видно на двух представленных схемах.
Компактный, простой в исполнении «Гном»
На первой из них представлена печь «Гном». Она имеет простое строение: две камеры — топка и зольник, труба дымохода и ножки.
На второй же схеме показано более сложная внутренняя конструкция буржуйки, которая поможет ей сохранять тепло на более долгий срок. Эту буржуйку и стоит рассмотреть.
Проверенная, эффективная, многофункциональная схема
- Для изготовления этой печи понадобится листовой металл, толщиной не менее 3 мм, уголок 5 × 5 см, труба для дымохода, крышка для конфорки.
- На металлических листах делается разметка и расчерчиваются все необходимые детали: стенки печи, дно буржуйки, варочная панель; колосник, две внутренние металлические пластины, направляющие поток сгоревших газов, их дожиг, и задерживающие быстрый выход тепла.
- В передней стенке печи вырезается два прямоугольных отверстия для топки и поддувала. Здесь впоследствии будут закрепляться на петли дверцы с замками и щеколды для них.
- В верхней плоскости вырезается аккуратный проем для конфорки (в зависимости от размеров приобретенной детали), а также отверстие для дымовой трубы.
- К нижней, донной части закрепляются ножки.
- На боковых панелях размечается место, где будет положен колосник. На эти места привариваются уголки, они и станут кронштейнами для колосниковой решетки.
- Для того чтобы сделать колосник, можно в листе металла высверлить большое количество круглых отверстий, или же сварить решетку из арматуры.
- В верхней части буржуйки, на расстоянии 16 см от варочной панели, приваривается пластина, имеющая длину на 8 см меньше глубины буржуйки, т.е. она не должна доходить до задней стенки корпуса печи на 8 см.
- Такую же пластину приваривают к задней стенке, выше первой пластины на 8 см, она не должна доходить до передней панели также на 8 см. Таким образом, после монтажа всех деталей, образуется лабиринтообразный коридор, по которому будет проходить горячий воздух, нагревая эти пластины, и не давая теплу сразу уйти в трубу.
- Далее необходимо смонтировать вместе все детали буржуйки сваркой. Все стыки деталей в обязательном порядке усиливаются металлическим уголком.
- В последнюю очередь приваривается дымоходная труба, и зачищаются все сварочные швы.
- Для придания буржуйки эффектного вида, ее окрашивают жаростойкой краской.
Правила безопасной установки буржуйки
Чтобы самодельная буржуйка приносила в дом только уют и тепло, а не создавала проблем, необходимо соблюдать правила безопасности.
Установка печи производится на огнестойкую поверхность. Ее можно устроить из кафельной плитки или в виде кирпичной кладки. Стены вокруг печи также нужно обезопасить от перегревания. Это можно сделать с помощью огнестойкого специального гипсокартона или другого негорючего материала. Нельзя располагать рядом с топкой легковоспламеняющиеся материалы. В помещении, где будет находиться печь, должна быть устроена хорошая система вентиляции
Это важно для того, чтобы в помещении исключалась вероятность скопления угарного газа. Для изготовления любой буржуйки необходимо использовать только качественный материал
Буржуйка прослужит и эффективно и долго, будет хорошим помощником в домашних делах и согреет зимними вечерами. Главное – хорошо продумать модель, аккуратно ее сделать, и соблюдать при эксплуатации все требования безопасного обращения.
Приготовление раствора
Начнем с приготовления раствора. Для кладочных работ используем специальную готовую смесь. Продается в строительных магазинах. Представляет собой порошок желто-серого цвета в мешках по 25 кг. Остается только развести водой в правильном соотношении и перемешать. Подробная инструкция всегда указана на упаковке, нужно ее пошагово выполнить. Такой раствор — оптимальный выбор. Недостаток у него только один – высокая цена.
Приготовить раствор для кладки можно и самостоятельно. Для этого нам потребуется глина и песок. Для начала определим качество имеющейся в наличии глины и содержание в ней примесей. Следуем следующей инструкции:
- Скатываем глину в жгут. Толщина — 10-15 мм, длина — 150-200 см.
- Возьмем скалку диаметром 50 мм и обмотаем жгут вокруг нее.
- Жгут должен растягиваться плавно и порваться, растянувшись примерно на 15-20%.
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Если жгут растягивается сильнее — глина «жирная», рвется раньше – «тощая». В первом варианте, раствор под воздействием температуры сильно усядет, во втором — рассыпится.
Следующий этап — подготовить песок. Сначала просеиваем его через мелкое сито. Ячейка не должна превышать 1,5х1,5 мм. Далее следуем инструкции:
- с помощью держака и мешковины, устраиваем некое подобие сачка;
- в него насыпаем песок и начинаем промывать под струей воды;
- промываем до тех пор, пока стекающая вода не станет чистой.
Таким образом, мы избавили песок от примесей.
Аналогичным образом, поступаем с глиной. Теперь ее следует размочить. Для этого насыпаем глину в заранее подготовленную емкость. Наливаем воду так, чтобы вся поверхность глины была покрыта. Через 24 часа тщательно перемешиваем. Повторяем процесс до тех пор, пока глина по консистенции не станет похожа на зубную пасту.
Универсальной пропорции для раствора не существует. Все устанавливается методом проб и ошибок, в зависимости от характеристик используемых материалов. Главное, чтобы с раствором было удобно работать.
Для увеличения прочности, специалисты рекомендуют добавить немного цемента или соли.
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Приведем базовый рецепт для кладочного раствора:
Берем 2 части глины. К ней добавляем одну песка. С помощью строительного миксера смешиваем до однородной густой массы. Нам потребуется примерно 40 литров раствора.
Особенности эксплуатации дымоходов для печей-буржуек
При эксплуатации дымоходов необходимо следить за обеспечением пожарной безопасности, связанной с нагревом труб до высокой температуры.Задумываясь о безопасном функционировании горячих дымоходов, соблюдайте следующие рекомендации:
Располагайте дымовые трубы на безопасном расстоянии от маршрутов перемещения людей
Важно обеспечить отсутствие возможности травмирования или касания горячей поверхности.
Используйте соединительные стаканы для стыковки труб в зоне перекрытия
Обеспечение тепловой защиты на уровне перекрытия осуществляйте с помощью теплоизолирующих материалов.
Обращайте особое внимание при эксплуатации буржуйки на наличие тяги. Уменьшение тяги свидетельствует о нарушении герметичности или образовании значительного налёта сажи внутри дымохода.
Регулируйте в процессе эксплуатации заслонку, позволяющую увеличить время горения и уменьшить отток дыма в магистраль.
Ремонтопригодность дымохода — одно из важных условий эксплуатации
Расположение труб должно позволять быстро отсоединить повреждённый элемент, сохраняя целостность всей конструкции.
При эксплуатации дымохода не возникнет непредвиденных ситуаций, если при установке жёстко придерживаться необходимых рекомендаций.
Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция
Для обогрева временных построек, гаражей, теплиц, подсобок часто используется буржуйка. Но она также выделяет продукты горения, много дыма от сожженных дров или прочего топлива.
Поэтому потребуется решить, как сделать дымоход для буржуйки и где лучше его установить, чтобы было недорого и эффективно. Тем более, что это можно сделать своими руками. Причем, все не так сложно, как может показаться на первый взгляд.
Из чего можно сделать дымоход
Чтобы пользоваться буржуйкой, понадобится позаботиться об отведении дыма. Для этого предстоит соорудить дымоход, подобрав оптимальный материал.
Для проведения работ можно пригласить специалистов, а можно все сделать своими силами – тем более, что объем работ невелик.
Виды труб для дымохода
Для изготовления трубопровода для отведения дыма используют различные материалы. Изначально, в зависимости от материала изготовления, существует 2 варианта:
- Взять готовые трубы, изготовленные на заводе,
- Изготовить трубы из листов нержавейки или другого листового металла.
Самый дешевый способ – самостоятельно изготовить трубы
Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек
Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.
Причем, можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра.
Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала. Среди материалов наиболее распространены следующие:
Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.
Правильная труба для буржуйки
Чтобы сделать дымоход для буржуйки, не обязательно своими руками сооружать трубы из металлических листов. Для этого понадобится определенная сноровка и время. Ведь листы сначала нужно будет свернуть в трубку нужного диаметра, а затем плотно закрепить шов, используя заклепки и жаропрочный герметик. Гораздо проще и быстрее купить нужные изделия, произведенные на заводе.
Что касается материала, то брать дешевые асбестоцементные трубы для этих целей не стоит – этот материал не выдержит, если температура в процессе топки поднимется выше 300 градусов Цельсия. Да и сама труба довольно тяжелая. Также она будет поглощать конденсат. А проделать отверстие для прочистки от сажи или удаления конденсата будет проблематично.
Из кирпича делать дымоход для буржуйки – неоправданно большие расходы. Во-первых, редко кто из домашних мастеров умеет делать правильную кладку. А во-вторых, это громоздкая конструкция, требующая дополнительно усилить фундамент. Буржуйка же – это временное отопительное оборудование.
Оптимально взять металлические трубы из нержавейки, а лучше, из легированной стали. Конструкция из такого материала способна прослужить в качестве дымохода 7-10 лет. Это при условии, что трубы достаточной толщины – 6-10 мм и более. Да и качество сборки всех элементов системы, выводящей дым, играет важную роль.
Еще одно несомненное преимущество металлических труб – их легкость. Небольшой вес позволяет в одиночку выполнить все работы по сооружению дымохода для буржуйки.
Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция Информация о том, как сделать дымоход для буржуйки. Приведены шаги по сооружению дымохода своими руками. Подобраны тематические фото и видео материалы о правильном дымоходе для буржуйки.

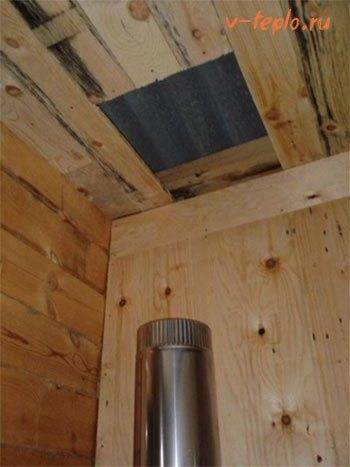

Проход потолка
Для прохода сэндвича через потолок было вырезано отверстие в виде прямоугольника по размеру нержавеющей разделки для потолка. Под разделку была проложена плита СМЛ 8 мм толщиной и размером 60х60 см. Вся эта конструкция была привинчена саморезами к брускам в перекрытии между этажами. В перекрытии вокруг трубы была уложена изоляция с фольгой толщиной в два слоя, фольга прокладывалась в сторону сэндвича. Все швы проклеил алюминиевой самоклеящейся лентой и сверху накрыл таким же листом СМЛ размером 60х60 см. Проход крыши пока никак не был проложен, потому что планируется в дальнейшем переделка крыши в следующем году. Сверху был поставлен мастерфлэш, и он был промазан герметиком.
источник
Особенности ухода за дымоходом
В первую очередь, хороший уход за трубой вывода дыма от буржуйки обеспечивает безопасность людей и имущества в помещении
Дает он и не менее важное свойство – хорошую теплоотдачу от дымохода и тягу. А для того, чтобы дымоход верой и правдой прослужил весь отведенный ему срок, не реже одного раза в полгода нужно проводить визуальный осмотр дымоотводной трубы
На металле не должно быть следов горения, коррозии, он не должен прогорать, трескаться или ржаветь.
Наличие одного из этих дефектов – сигнал о необходимости срочно заменить поврежденный участок: сквозь щели в помещение будет поступать дым, что, как минимум, негативно скажется на состоянии здоровья находящихся в нем людей. Кроме того, прогорая и трескаясь в определенных местах, металл дымохода может дать слабину, и вся труба вскоре просто рухнет.
Способы ухода за дымоходом
Как и любой другой дымоход, дымоход для печи буржуйки накапливает на внутренней поверхности пепел и сажу. Толстый слой такого налета ухудшает тягу, утяжеляет всю конструкцию и мешает нормальному отводу дыма. Не реже одного раз в год трубу дымохода нужно очищать от скопившейся в ней сажи, но с одним условием: мобильная конструкция не имеет той прочности, которая свойственна дымоотводам каминов или стационарных печей, а значит, механические методы очистки не подойдут. Действительно, про чистку металлической щеткой, ершом, а уж тем более про ядро лучше забыть.
Народные методы очистки тут как раз пригодятся – можно воспользоваться методом очистки дымоотвода картофельной шкуркой. Оригинальный, но опасный способ повышения температуры до предельной, чтобы сажа сгорела и вылетела наружу, использовать категорически запрещается: высокие температуры не только способствуют скорому износу тонкого металла, но и могут легко спровоцировать возникновение пожара. Лучшим способом ухода за трубой станет применение химических препаратов, которые нужно наносить на горящие дрова. Состав таких препаратов безопасен для человека, но представляет собой настоящую угрозу для сажи.
Буржуйка – оптимальный вариант для тех, кому нужна переносная и удобная печь
А единственная проблема – сооружение дымохода – проблемой уже не является! Оказывается, что сделать качественный и эффективный дымоход для буржуйки совсем легко, важно лишь следовать технологии. Готовый дымоотвод не требует к себе повышенного внимания, лишь регулярной, но редкой заботы, за которую отплатит годами хорошей работы!
Монтируем дымоход для буржуйки
Работы по монтажу своими руками следует начинать с выбора места, где должны соединяться наружный и внутренний элемент печи. Для этой цели отлично подходит чердак или пространство под кровлей. На саму же буржуйку устанавливается первый элемент будущего дымоотвода, на который следом ставятся второй, третий и так далее (в зависимости от того, сколько участков будет включать в себя дымоход). Вместо тонкого металла можно на выходе из буржуйки установить чугунное колено высотой до полуметра или даже больше, чтобы продлить срок службы дымохода и препятствовать прогоранию тонкого металла.
Подготовка перекрытия
Удлинять трубу дымоотвода нужно до тех пор, пока она не достигнет определенного ранее места у точки соединения двух элементов.
В перекрытии нужно сделать отверстие, диаметр которого будет больше диаметра трубы на 5-10 см: это потребуется для того, чтобы замазать трубу в месте прохождения ею перекрытий теплоизолирующим материалом. Если в щелях между перекрытиями или вблизи трубы находятся изоляционные материалы или другие легко возгораемые предметы, их обязательно нужно убрать: когда труба разогреется от дыма и температура ее возрастет, вместе с ней повысится и риск возгорания теплоизоляционного материала.
В вырезанное отверстие в перекрытии вставляется проходной стакан, через который и нужно пропустить трубу дымохода. Затем нужно состыковать трубу, идущую изнутри помещения, с внешней частью дымохода. Заканчиваться дымоход должен над уровнем кровли, приблизительно на 10 см выше него. Место, в котором будет вырезано отверстие под вывод трубы, оборудуется по тому же принципу, что и место вывода трубы внутри здания:
- отверстие должно быть больше самой трубы дымохода;
- между кровельными материалами и трубой обязательно кладется слой теплоизолирующего материала.
Фиксация трубы
Труба вывода дыма наружу пропускается сквозь отверстие в кровле и фиксируется листом жести или другого металла. В качестве альтернативы жести можно использовать и другой негорючий фиксатор – кирпичи, которые устанавливаются в промежутке между дымоходом и кровлей. Однако чтобы кирпичи крепко держали трубу, изнутри для них нужно соорудить подставку. Все щели в этом месте замазываются обыкновенной глиной.
Вся наружная часть трубы тщательно смазывается битумной смолой, а затем оборачивается теплоизоляционным материалом. Можно использовать минеральную вату, но в промежутке трубы между нею и концом дымохода должно находиться «блюдце», которое защитит материал от возможного попадания горячих частиц пепла. На конце дымоотводной трубы монтируется «гриб» — это крышка, защищающая трубу от любых предметов, которые могут засорить дымоход, спровоцировать возгорание в трубе или дать дождевой воде возможность попадать в буржуйку.
Если труба дымоотвода оказывается на выходе в горизонтальном положении, находится под самим скатом кровли и в нее может попадать вода (или стучать по «шапке гриба»), конструкцию можно несколько изменить, добавив одно колено и нарастив трубу, делая наружный ее конец вертикальным. Есть и другой выход – установить козырек, который защитит трубу от больших объемов воды при ливне.
Заделка швов
После того, как вся конструкция будет собрана, нужно взять герметик и не жалея его, смазать все места соединений и швов, чтобы воспрепятствовать попаданию дыма из трубы в жилое помещение
Герметик для этих целей нужно подбирать с особым вниманием – подходит только тот, которому не страшны высокие температуры
К сожалению, некоторые герметики могут просто «растаять» на горячей трубе, другие же легко высохнут. Так или иначе, но свои свойства неустойчивый к высокой температуре герметик потеряет и не сможет защитить помещение от дыма.
После высыхания герметика дымоход для домашней буржуйки можно считать готовым к использованию. Однако прежде его нужно проверить, затопив печь – если дым не выходит из щелей или стыков, это значит, что конструкция собрана правильно и ею можно смело пользоваться!
Устройство дымохода своими руками
Стоит отметить, что для изготовления этого элемента могут применяться трубы из разного материала:
- Из оцинкованной стали. Данный вариант хорош тем, что изделия мало весят, не боятся коррозии и обладают хорошей прочностью.
Система из нержавейки
- Из асбоцемента. Изделия прочные, не боятся атмосферных и температурных воздействий, однако имеют большой вес. Поэтому их в ряде ситуаций либо тяжело устанавливать, либо попросту невозможно из-за малой несущей способности стен или кровли, например.
Асбоцементное изделие Что же касается того, какой должен быть диаметр трубы для буржуйки стандартного типа, то, как правило, оптимальным размером считается диаметр 100 мм. (См. также статью Диаметр канализационной трубы: особенности.)
Получается, что оптимальное решение – это применение материалов из оцинкованной стали. Давайте разберемся, как монтировать эту часть системы.
Оптимальная конструкция трубы и пошаговая схема монтажа
Для работы понадобятся не только стальные магистрали, но и также такие дополнительные элементы:
- Тройник с заглушкой.
- Два колена.
- Насадка «грибок», которая применяется для закрытия верхней части канала от попадания дождя и снега.
- Утеплитель минеральная вата.
- Рулон пленки.
- Прочная веревка.
- Монтажная пена.
Это что касается материала. Из инструмента же придется запастись ножницами по металлу, рулеткой, болгаркой и перфоратором.
Ну а сама инструкция по сборке системы примерно такая:
- Соединяем первое колено с отверстием в крышке печи. Обычно это делается таким образом – к отверстию приваривается кусок обычной стальной трубы соответствующего диаметра, а уже на этот кусок надевается колено.
Пример приваренного к крышке куска трубы
- На плоскости стены на уровне высоты колена с помощью перфоратора проделываем отверстие, диаметр которого должен быть немного больше, чем диаметр вентканала. Если же стена сделана из профнастила или других металлических панелей, то отверстие делается болгаркой.
- Вставляем в колено (по горизонтали) отрезок трубы. Тут получается, что один конец изделия будет соединен с коленом на крышке, а второй выйдет на улицу. То есть получается, что это своеобразный переходник. (См. также статью Соединение труб: особенности.) Горизонтальная линия дымоходного канала
- Теперь нужно на конец (со стороны улицы) переходника надеть тройник таким образом, чтобы два оставшихся конца фитинга смотрели как бы вверх и вниз. Схема крепления тройника
- В тот конец, который «смотрит» вверх, вставляем основную часть магистрали. Скручиваем все металлические элементы между собой с помощью небольших саморезов.
- На конец тройника, который направлен вниз, крепим круглую крышечку. В крышечке тоненьким сверлом нужно проделать несколько отверстий. Эта часть системы служит для выхода конденсата из дымохода.
- На верхнюю часть линии закрепляем защитный «грибок».
Грибок В принципе получается, что основная часть дымоходной системы собрана. Теперь нужно обработать силиконом все соединения, а также задуть монтажной пеной все свободное пространство между стеной и переходником.

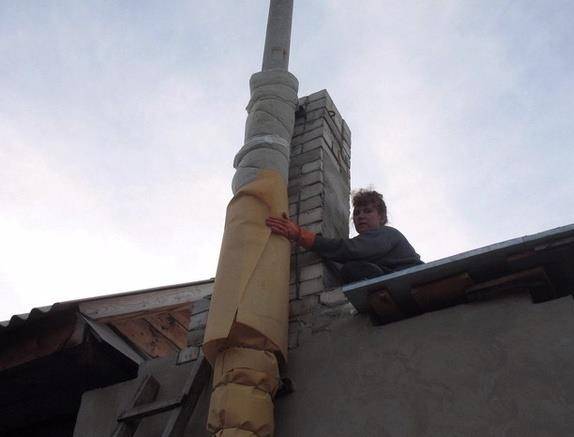

Что еще можно сделать, так это утеплить наружную часть магистрали – в этом случае больше тепла будет оставаться внутри помещения.
Выполняется это просто:
- Металл оборачивается минеральной ватой, а затем затягивается сверху веревкой.
- После этого все закрывается пленкой, которая тоже закрепляется с помощью веревки.
Утепление системы
На этом работы закончены – вентканал готов, печку можно спокойно эксплуатировать.
Особенности
Рынок полон вариантов, начиная от «дёшево и сердито» и заканчивая дизайнерскими решениями по заоблачной цене. После покупки и установки остаётся выбрать дымоход – асбестоцементный или из металла
Наиболее популярным является последний – монтаж проще, цена ниже, но при неосторожном прикосновении ожог гарантирован
Дымоход буржуйки состоит из теплообменника и газовывода. Собственно, труба вывода за долгие годы существования не поменяла ни формы, ни назначения. Разница в одном: раньше ставилась простая ровная труба с выходом на улицу, сейчас дымоход стараются присоединить к основному каналу дымаря или после заслонки и добавляют в него изгибы для лучшей теплоотдачи.
В зависимости от формы и расположения элементов меняется общий вид печи и её конструкция:
- Горизонтальные печи. Оборудованы дымовой камерой, куда дым попадает через проход в боковой стене, дополнительно отдаёт тепло и только потом отправляется в дымоход. Соответственно, греет не только огонь, но и дым.
- Вертикальные печи. Классический вариант с более сложной схемой. Вдобавок к стандартной коленной системе присутствуют спиральные каналы в передней части, которые задерживают дым и увеличивают теплоотдачу.
Варианты дымоходов
Устройство дымохода предполагает использование одной из трех возможных схем, отличающихся местом выхода трубы:
- Дымоход выходит из стены примерно в четверти метра от уровня потолка.Эта конструкция удобна прежде всего тем, что часть трубы, проходящая внутри помещения, играет роль дополнительного отопительного прибора, что повышает эффективность буржуйки и экономит топливо.
- Дымоход выводится через потолок и кровлю.Конструкция также достаточно энергоэффективная, так как дымоход тянется по всей комнате, но трудоемкая при монтаже. К тому же в ходе обустройства такого дымохода приходится учитывать, как правильно обеспечить надлежащий уровень пожаробезопасности.
- Труба выводится сквозь стену поблизости от буржуйки.Дымоход крепится вертикально к внешней стороне стены, что в плане пожарной безопасности значительно лучше, но для нагрева помещения приходится использовать большее количество топлива.
Особенности эксплуатации буржуек
Чтобы собрать работоспособный и пожаробезопасный дымоходный канал для металлической печи, необходимо учитывать следующие нюансы:
- КПД печки чрезвычайно низкий – не более 50%. Соответственно, половина образующегося при сжигании дров тепла теряется через дымовую трубу.
- Стенки газохода прилично нагреваются – максимум до 400 °С, средняя температура – около 200 °С.
- От соприкосновения с холодным уличным воздухом внутри выпадает конденсат. Его количество зависит от разницы температур отходящих газов и окружающей среды.
- На стенках канала оседает сажа. Чем больше выделяется конденсата, тем быстрее нарастает сажевый слой.
- При периодической топке в районе оголовка постепенно намерзает ледяная пробка, перекрывающая проход и снижающая силу естественной тяги. С каждым последующим розжигом печь работает хуже и начинает дымить в помещение.
Примеры неправильных дымоходов печки — выгоревшая оцинковка и забитая сажей труба
Обильной конденсации влаги способствует эксплуатация твердотопливного отопителя в режиме тления. Ближе к оголовку труба прогревается слабо, отчего выделяющаяся из воздуха вода не успевает испаряться. Проблема усугубляется влажностью и низким качеством топлива, сжигаемого в гаражных и дачных печах, которые дают много сажи.
Правильная дымоходная труба для буржуйки сводит к минимуму перечисленные проблемы:
- уменьшение количества конденсата и сажи достигается за счет внешнего утепления участка, проходящего по улице и неотапливаемым комнатам;
- теплоизоляция также избавляет верхнюю часть газохода от обмерзания;
- установка дымохода в деревянном доме предполагает защиту конструкций от возгорания;
- КПД печки можно увеличить, а температуру трубы понизить, организовав теплосъем различными способами.
Указанные меры принимаются в комплексе. Отбор тепла у железного дымоотвода повышает эффективность печи и уменьшает нагрев отводного канала, а утепление противостоит конденсации влаги и оседанию сажи.
Устройство и принцип работы буржуйки длительного горения
Описанные выше способы увеличения времени непрерывной работы печи успешно реализованы в конструкции буржуйки, которую мы предлагаем к изготовлению. Агрегат состоит всего из нескольких частей и отличается необыкновенной простотой, что, впрочем, не мешает ему успешно конкурировать с более сложными отопительными приборами.
Дрова закладываются в корпус, который чаще всего выполняется в виде цилиндра. Сверху топливо прижимается воздухораспределительным устройством в виде полого стержня с поршнем (тяжёлым металлическим диском, по центру которого проделано отверстие для подачи воздуха). К нижней части стального блина приварены опорные лопатки (лопасти), ширина которых определяет высоту зазора между топливом и поршнем. Другими словами, от размера лопастей зависит объём камеры сгорания. К обратной стороне диска приварена труба, по которой в печь поступает воздух. Для регулирования его количества канал полностью или частично можно перекрыть при помощи сдвижной заслонки.
Устройство и принцип действия буржуйки длительного горения
В верхнюю часть корпуса буржуйки врезан патрубок для подсоединения дымохода. Чтобы обеспечить нормальную тягу высота трубы должна быть не менее 4 м. Сверху агрегат закрывается крышкой, которая имеет отверстие для воздухораспределительного устройства.
Первичный воздух подаётся непосредственно под поршень, который делит рабочее пространство на две камеры. Точное дозирование кислорода даёт возможность уменьшить интенсивность пламени, способствуя переходу в режим газогенерации. При этом тепловая энергия выделяется не только горящим топливом, но и пиролизными газами, которые активно дожигаются под крышкой. Вторичный кислород для их окисления подаётся через специальное окно в верхней части печи, а в самом простом случае — сквозь щель между трубой подачи воздуха и верхней крышкой. После прогорания верхнего слоя дров металлический диск под собственным весом опускается, обеспечивая доступ кислорода к новому топливному горизонту.
Продукты сгорания выводятся из печи по дымоходу, врезанному в верхнюю часть корпуса. Для того чтобы ещё больше повысить теплоотдачу, дымовую трубу присоединяют к отопительному прибору посредством небольшого горизонтального перехода, который играет роль воздушного теплообменника.
Монтаж и подключение
При монтаже печи нужно строго соблюдать правила пожарной безопасности:
- Расстояние до стен и окружающих предметов должно составлять не менее 800 мм. Стены также можно обложить керамической плиткой.
- Все части дымохода должны быть герметично соединены.
- Помещение должно быть оборудовано системой приточно-вытяжной вентиляции.
Дымоход устанавливают так:
- Первый отрезок трубы фиксируем над отверстием дымохода.
- Трубные колена наращиваем до уровня перекрытия.
- В перекрытии делаем отверстия диаметром 170 мм. Вокруг отверстия удаляем слой теплоизоляции, чтобы исключить возгарание.
- Сначала монтируем проходной стакан, затем в него вставляем трубу.
- Далее трубы соединяем с наружным дымоходом.
- На трубу наносим битум и утепляем.
При необходимости отопления большой площади, можно подключить печь к отопительному щитку. Это увеличит поток тепла и позволит дольше его сохранить.
Расчет дымохода для буржуйки

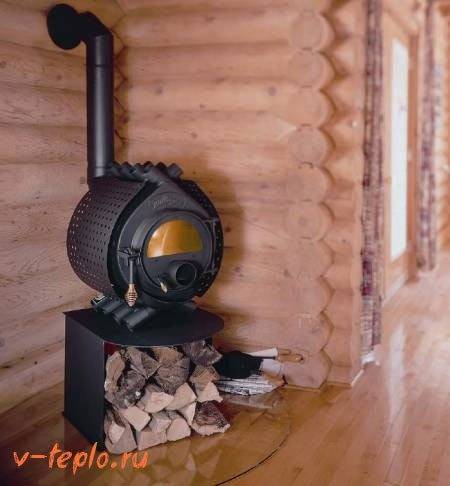

После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.
Для того чтобы отопительная система имела наиболее высокий коэффициент полезного действия, необходимо чтобы труба для печки буржуйки обеспечивала достаточную тягу.
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Наилучшим является соотношения диаметра трубы к камере сгорания в размере 2,7 миллиметра к 1 литру. Для примера возьмем буржуйку с камерой сгорания 50 литров: 2,7*50=135 мм. Именно такой диаметр дымохода будет оптимальным для эффективной работы буржуйки объемом 50 литров.
После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода
В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше
Располагать выход трубы над крышей следует согласно определенным правилам:
- Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька;
- При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним;
- В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним;
Второй вариант выхода трубы – это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.
Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.
