Как сделать кессон для скважины своими руками: сооружение бетонной и металлической конструкций

Пошаговая установка кессона

Стандартная схема обустройства скважины предусматривает установку кессона. Все работы выполняются в следующем порядке:

1. Обустраиваем котлован для резервуара вокруг готового гидросооружения. Общие размеры котлована определяются габаритами кессона: глубина составляет 200 см, ширина – не менее 160 см. По центру котлована должна проходить обсадная колонна. При поверхностном уровне залегания грунтовых вод рекомендуется углубить котлован на 50 см, чтобы обеспечить своевременную откачку вод.
2. В резервуаре проделываем отверстие, размер которого равен диаметру обсадной колонны. Установку опускаем в котлован в центральной части колонны.
3. Колонну отрезаем и фиксируем к донной части кессонного резервуара сваркой. К готовой конструкции выполняем подводку питающего провода погружного насоса и водонапорной трубы. Емкость засыпаем грунтом до такого уровня, чтобы на поверхности была видна крышка.

Как протянуть водопровод

Траншею под трубу к кессону копают ниже уровня промерзания грунта. Укладывают магистраль не непосредственно на ее дно, а на предварительно насыпанную песчаную подушку толщиной в 10 см. Для большей надежности внешнюю водопроводную трубу желательно дополнительно утеплить с использованием минеральной или стекловаты.

Кабель для подключения скважинного оборудования можно пропустить прямо по той же траншее. В этом случае в последнюю предварительно укладывается утепленная водопроводная труба. Затем магистраль присыпается землей слоем примерно в 20 см с трамбовкой. Далее по траншее прокладывается труба ПНД с протянутым внутри нее кабелем. На заключительном этапе все засыпается грунтом доверху.

Нюансы установки фабричных конструкций

Если приобретен стальной или пластиковый скважинный колодец, изготовленный в заводских условиях, задача, как сделать колодец под скважину, становится намного легче.

В этом случае важно правильно смонтировать приобретенную конструкцию, чтобы она обеспечивала надежную защиту аппаратуре, которая обслуживает скважину:

1. Сначала подготавливают котлован, габариты которого должны превышать размеры корпуса минимум на 30 сантиметров.
2. На дне котлована делают гравийно-песчаную «подушку». Когда конструкция пластиковая, поверх насыпи заливают бетонную стяжку толщиной не меньше 5 сантиметров.
3. В днище колодца делают отверстие для монтажа обсадной трубы.
4. Корпус помещают в котлован таким образом, чтобы его горловина располагалась выше уровня грунта на 10 сантиметров. Это защитит колодец от попадания поверхностных стоков.
5. Герметизируют место подсоединения обсадной трубы к колодцу, для чего можно задействовать специальные гильзы, привариваемые ко дну колодца.
6. Для выравнивания кессона при установке в котловане используют брусья. По периметру его обсыпают глиной и трамбуют, создавая эффективную гидроизоляцию. Для снижения потерь тепла можно делать обсыпку керамзитом.
7. Трубы и кабели, находящиеся в кожухах, помещают в технологические отверстия стен и герметизируют все соединения.
8. Котлован засыпают грунтом.
9. Устанавливают крышку колодца.

По желанию заливают по периметру неширокий бетонный пояс, который защитит стенки от проникновения влаги и тем самым значительно продлит время эксплуатации конструкции.

Кессон под скважину, изготовление своими руками

Кессоны для скважины, в зависимости от выбранного материального исполнения, имеют специфический процесс изготовления своими руками, каждый из которых требует отдельного рассмотрения.

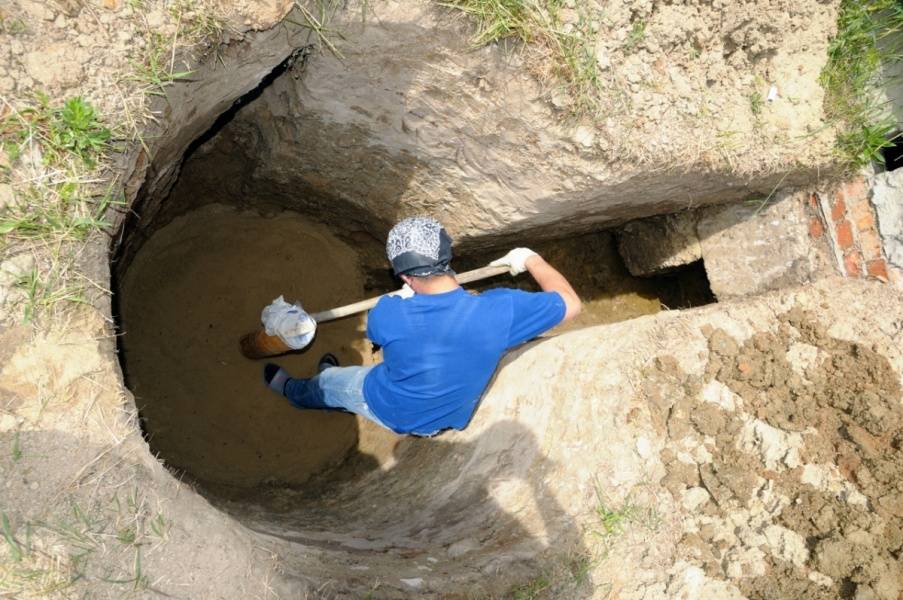

Земляные работы

Глубина земляной выработки должна быть на 0,2 – 0,5 метра ниже границы промерзания грунта, а размер в свету определяется потребностями и должен составлять:

1. Минимум – 140х140 см;
2. В среднем – 190х190 см.

Если кессон предназначается для насосной станции его размеры должны учитывать компоновку оборудования и позволять его беспрепятственное обслуживание по месту, тогда рекомендуемый размер выборки определится как 240х240 см.

При обустройстве котлована требуется сместить периметр таким образом, чтобы обсадная труба находилась не посредине, а на осевой линии первой трети длины или ширины. Делается это для удобства обслуживания и установки сопутствующего оборудования.

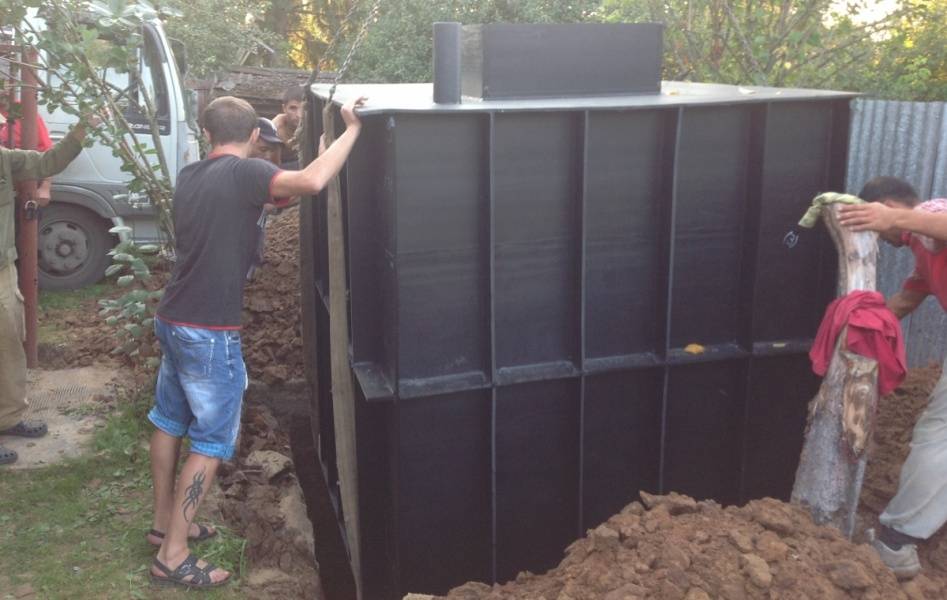

Металлические кессоны для скважины

Для боковых поверхностей необходимо выполнить усиление при помощи швелеров шириной 50 – 100 мм, привариваемых снаружи короба по всему периметру, на расстоянии 0,5 – 0,7 м между друг другом и от граней.

К отверстию в верхней плоскости привариваются оголовки в виде обечаек соответствующих диаметров, которые будет выступать над поверхностью земли и служить опорной поверхностью для люка-лаза и вентиляционным патрубком соответственно.

Кирпичный кессон под скважину

Открытый периметр следует оборудовать перекрытием с отверстием для люка, для выполнения которого требуется выполнить укладку стандартной плиты или выполнить заливку, которая будет включать в себя последовательность мероприятий, перечисленных далее.

Кирпичный кессон

Застывание бетона происходит в течение 7 – 10 дней, в течение которых он должен быть укрыт пленкой от попадания влаги, мусора и грунта, а также периодически его требуется смачивать путем пролива водой из лейки 1 – 3 раза в сутки.

Бетонный кессон под скважину

Кессоны для скважины, изготавливаемые своими руками методом заливки формы, обустраиваются следующим образом:

После застывания корпуса короба необходимо залить плиту потолочного перекрытия в последовательности, описанной выше, для кирпичной конструкции.

По окончании бетонных работ производится засыпка зазоров между стенами и грунтом, при этом производится предварительная укладка листов рубероида с нахлестом 70 – 120 мм в качестве наружной гидроизоляции конструкции.

Засыпаемая смесь прижимает листы к коробу в результате чего их дополнительное крепление не требуется, главное, чтобы между рубероидом и стеной не попал грунт или утеплительная песчано-цементная смесь.

Что такое кессон

Для того чтобы автономная система водоснабжения радовала своей надёжной, безотказной работой, при её обустройстве требуется продумать не только технические моменты, но и вопросы, связанные с установкой и защитой оборудования от действия внешних факторов. Несмотря на то, что подземные водные горизонты залегают на значительных глубинах, оборудование для бесперебойной подачи воды устанавливается на поверхности. Конечно, если забор воды происходит рядом с домом, то есть возможность установить гидроаккумулятор и автоматику в подвале здания. Если же скважина находится на значительном удалении, то необходимо защищать трубы, устье скважины и насосное оборудование от влаги и воздействия низких температур.

Кессон является неотъемлемой частью системы автономного водоснабжения загородного участка

В целях предотвращения пагубного воздействия атмосферных осадков и мороза на устройства системы автономного водоснабжения над скважиной устанавливают кессон. Фактически он представляет собой большой утеплённый резервуар, обустроенный на достаточной глубине. Благодаря утеплению стенок и крышки ёмкости, всё установленное в ней оборудование может функционировать круглый год. К преимуществам этого сооружения можно отнести не только возможность установки и защиты гидроаккумулятора и устройств автоматики, но и обеспечение удобного доступа для их обслуживания и ремонта.

Виды кессонов

Стандартные габариты кессонов различных типов

Кессоны могут быть металлическими, бетонными (железобетонными) или кирпичными. Очень удобными в установке и эксплуатации являются пластиковые ёмкости, появившиеся в торговой сети в последние годы. По форме все защитные сооружения можно разделить на несколько типов:

• круглые приямки — чаще всего изготавливаются из бетонных колец или пластика;
• квадратные кессоны — сваренные из металлических листов, кирпичные, бетонные или пластиковые резервуары;
• прямоугольные резервуары — изготавливаются преимущественно из тех же материалов, что и квадратные изделия, но используются в случае установки дополнительного оборудования — расширительных баков, фильтров и т. д.

Кессоны из металла находятся на вершине рейтинга устройств этого типа. Чаще всего для их изготовления используют конструкционную или нержавеющую сталь, а также сплавы на основе алюминия. Благодаря своей прочности, металл отлично противостоит механическим нагрузкам, а его гибкость позволяет противостоять появлению трещин. Для изготовления металлических кессонов используют стальной прокат толщиной не менее 3 мм. После сварки кессон окрашивают внутри, а снаружи наносят антикоррозионное покрытие. Это позволяет ёмкостям служить десятки лет, оправдывая довольно высокую стоимость изготовления.

Пластиковый кессон имеет множество преимуществ перед другими конструкциями

Пластиковые ёмкости имеют самые высокие эксплуатационные показатели, отличную гидро- и теплоизоляцию, небольшой вес и длительный срок службы. Их стоимость ниже металлических и железобетонных аналогов. Если же искать вариант, подходящий для изготовления своими руками, то нет ничего проще и дешевле кессона, построенного из кирпича или бетона.

Устройство и особенности приямков для скважин

Кессон, в первую очередь, должен обеспечивать плюсовые температуры внутри, поэтому ёмкость делают герметичной, а утепление ей обеспечивает установка в нижних, незамерзающих слоях грунта. Поскольку оголовок, необходимый для доступа к насосному оборудованию, выводят на поверхность, то кессон оборудуют теплоизолированной крышкой откидывающегося типа или съёмным люком. Нередко спускная дверь представляет собой двойную конструкцию — одна крышка оголовка обустраивается на уровне грунта, а вторая — примерно на 20 – 30 см выше. Кроме этого, конструкция оснащается вентиляцией, предусматриваются выходные отверстия (так называемые гильзы, ниппели или бочата) для горловины скважины, водопровода и ввода питающего кабеля. Нередко рядом с крышкой устанавливают выход с шаровым краном — некое подобие водопроводной колонки. Такая конструкция позволяет производить отбор воды для полива и хозяйственных нужд в летнее время.

Схематическое изображение кессона для скважины

При сооружении кессона обязательно учитывают размер напорного бака и установленного оборудования. В зависимости от этого ввод обсадной трубы смещают в сторону от центра резервуара, чтобы обеспечить удобный доступ для обслуживания системы водоснабжения. Все бочата ещё на стадии монтажа ориентируют в нужную сторону и тщательно герметизируют, чтобы не допустить попадание грунтовых вод внутрь конструкции.

Изготовление кирпичного кессона

Пример самодельного кессона из кирпича

Чтобы установить кирпичный кессон, необходимо на опорной бетонной подушке или ленточном фундаменте выложить стены сооружения. При этом стоит придерживаться следующих рекомендаций:

1. Для обеспечения хорошей гидроизоляции сооружения лучше использовать газобетон или силикатный кирпич.
2. Укладку кирпича лучше вести не на обычный раствор, а на специальную гидрофобную смесь.
3. После возведения стен с внешней стороны укладывается слой гидроизоляции. Она будет надёжно придавлена к стенам сооружения за счёт засыпки, которая выполняет функции утеплителя. Для этих целей используют цементно-песчаную смесь, замешанную в соотношении 5 к 1.
4. Поверх стен устанавливается перекрытие с отверстием для люка. Если делается монолитное перекрытие, то особенности его изготовления можно прочитать ниже.

Бетонный кессон для скважины

Размеры устройства берём те же — глубина 2 м при габарите 2,5 м. Для отливки кессона из бетона понадобятся инструменты:

Таблица: инструменты для отливки кессона

Наименование	Назначение	Примечания
Лопата совковая	Приготовление бетонной смеси и затворение раствора
Ёмкость	Приготовление раствора
Бетономешалка	Приготовление раствора	Возможна аренда
Инструмент плотницкий	Монтаж опалубки
Плоскогубцы и бокорезы	Для работы с вязальной проволокой при армировании
Вибратор глубинный	Уплотнение раствора при заливке	Возможна аренда

Понадобится также инструмент для нанесения гидроизоляции на наружную сторону отлитого корпуса.

Материалы для кессона

Рассчитываем объём бетона, который понадобится для отливки сплошного корпуса кессона. Достаточная толщина стенки составит 20 сантиметров. Используется бетон марки 200. Площадь стен составляет 2,7х2 + 2,5х2 = 10,4 м2, объём при высоте 1,8 метра составит: 10,4 х 1,8 х 0,2 = 3,74 м3.

Для изготовления высокой опалубки лучше использовать листовые материалы: фанеру водостойкую или металлический лист. Площадь высокой опалубки составляет 2,7 х 4 х 1,8 = 19,44 м2 по наружной стенке и 2,5 х 4 х 1,8 = 18 м2 по внутренней. Общая площадь — 37,4 м2. Исходя из этого и нужно приобрести материалы, учитывая их раскраиваемость.

Для сборки опалубки понадобятся также деревянные бруски 50х50 миллиметров в количестве 12 штук. Длина каждой стойки — 2 метра, то есть понадобится 3 шестиметровых бруска. Укосины и распорки можно изготовить из подручного материала.

Порядок подготовки к заливке бетонного корпуса такой же, как описан выше.

Пошаговая инструкция по отливке корпуса бетонного кессона

Для изготовления нужно выполнить ряд последовательных операций:

1. Изготовить опорную плиту указанным выше способом. По истечении семи дней можно снять опалубку и приступить к дальнейшим работам.
2. Установить опалубку для стен, одновременно монтируя арматурную сетку.
3. Произвести заливку бетона в вертикальную опалубку. По мере заливки обязательно обрабатывать массу глубинным вибратором, чтобы не оставалось пустот и воздушных пузырей.
4. Опалубку можно снять спустя семь дней после заливки.
5. Произвести гидроизоляцию наружной поверхности стен битумной мастикой.
6. Произвести засыпку керамзитом.
7. Верхнюю плиту установить с использованием гидроизоляции из рубероида.
8. Смонтировать крышку.

В процессе заливки нужно установить закладные детали для выхода труб разводки водоснабжения и кабеля электропитания.

Классификация кессонов

Кессон – это герметическая емкость, предназначенная для защиты устья скважины от мороза, осадков и прочих негативных явлений. Его форма может быть разнообразной, но достаточной для того, чтобы внутрь мог спуститься человек для обслуживания оборудования. Кессон для скважины может быть изготовлен из нескольких видов материалов:

Схема устройства кессона.

1. Пластик – это самый удобный и практичный вариант, который обладает оптимальной стоимостью. Пластиковая конструкция отличается небольшим весом, монтаж ее простой и быстрый, он не требует особого опыта. Жесткость получается в данном случае не слишком высокая, хотя это можно компенсировать, залив по контуру бетонное кольцо.
2. Кессон для скважины из бетона является тоже практичным, долговечным, но монтаж его сложный, требует определенных знаний при планировании. После установки необходимо обеспечить отличную тепло- и гидроизоляцию.
3. Кирпичные модели обладают высочайшим качеством, но своими руками их практические невозможно осуществить. Требуется опытный специалист, так как монтаж сложный.
4. Емкость из металла получается максимально прочной, долговечной, обладающей отличными эксплуатационными свойствами. Металл подвержен коррозии, поэтому необходимы работы по гидроизоляции. Зато прочность и способность выдерживать нагрузки у такой конструкции высокие.

Монтаж и установка кессона

Чтобы смонтировать готовый кессон из пластика или металла, необходимо выполнить пять шагов:

1. Рытье котлована размером на 20–30 см больше устанавливаемой конструкции.
2. Отсыпка песчаной подушки в 15–20 см на дне и создание там «якоря» (по необходимости).
3. Осуществление установки кессона и оборудование оголовка внутри него на обсадной трубе.
4. Подведение электропроводки и водопровода с герметизацией входных отверстий в стенках сооружения.
5. Наружное утепление пенополистиролом или пенопластом и обратная засыпка грунта.

Технология работ предельно проста. Монтаж кессона всегда возможно произвести самостоятельно. После засыпки его землей для внешнего декорирования подойдет облицовочный кирпич или иной влагостойкий материал для отделки цоколя частного дома.

Утепляем внутри и герметизируем все швы снаружи

Собираем насос

Вставляем насос

Закрываем скважину оголовком, из которого выводим шланг для воды и кабель

Устанавливаем муфты соединения

На них монтируем и подключаем к кабелю реле давления и монометр

Соединяем внутреннюю магистраль

Подключаем гидробак

Подключаем внешние соединения

Монтаж окончен

Виды и классификация кессонов ↑

Кессоны бывают круглой, квадратной или прямоугольной формы. Изготавливают их из металла, железобетонных колец или пластика.

Одним из самых распространенных в последние годы видов этого оборудования можно смело назвать пластиковый кессон.

Пластиковый кессон для скважины — это долговечно, надежно и удобно!

Такая популярность объясняется несколькими факторами:

• Демократичная цена – значительно ниже, чем стоимость стального или железобетонного аналога.
• Небольшой вес — для его установки не нужна грузоподъемная техника, вполне достаточно нескольких пар сильных мужских рук.
• Долговечность – пластик не подвержен коррозии, что позволяет ему служить долгие годы.
• Отличная теплоизоляция – такой кессон не нуждается в дополнительном утеплении. Температура внутри емкости всегда остается одинаковой – около 5 градусов – что предотвращает замерзание воды.
• Гидроизоляция – такая емкость очень длительное время способна сохранять герметичность, а значит, нет необходимости в дополнительной гидроизоляции, что существенно экономит и деньги и время.

Единственным недостатком пластиковых кессонов является недостаточная жесткость, что может привести к деформации емкости, а вслед за этим и к поломке оборудования. К счастью, решить эту проблему достаточно просто. Необходимо вместо обычной обратной засыпки залить кессон по периметру слоем цементного раствора. Достаточно будет слоя в 80-100 мм.

Именно такой кессон для скважины своими руками делают чаще всего.

Стандартные размеры и формы металлических кессонов (клик для увеличения)

Достаточно просто сварить металлическую коробку нужного размера и формы и обработать ее снаружи и изнутри антикоррозийным покрытием. Оптимальная толщина металла для такого кессона — 4 мм. В продаже есть и готовые емкости. Довольно часто они изготовлены из нержавеющей стали, что значительно увеличивает срок их эксплуатации и, к сожалению, цену.

Кессону из железобетонных колец с каждым годом становится все труднее конкурировать с новыми вариантами на рынке

В последние годы железобетонные кессоны строятся все реже. Причин тому несколько:

• Высокая стоимость колец.
• Большой вес конструкции, который требует привлечения грузоподъемной техники для монтажа кессона.
• Плохая гидроизоляция – высокая гигроскопичность материала требует принятия серьезных мер по гидроизоляции кессона.
• Плохая теплоизоляция – в сильные морозы вода в насосе и запорной арматуре, установленной в железобетонном кессоне, может замерзнуть.
• Большая нагрузка на грунтприводит к тому, что с годами кессон проседает, а трубопроводы внутри него деформируются.

Общие нюансы установки

Кессон в котловане

Перед тем, как выбрать тип кессона и начать его монтаж, необходимо учесть два параметра участка, где находится скважина:

• уровень грунтовых вод;
• глубину промерзания грунта.

Видео – Кессон для скважины своими руками

Глубина, на которой проходит грунтовка, влияет на выбор типа сооружения и на процесс монтажа. Если УГВ хотя бы в период паводка бывает меньше 3 м, то кирпичный кессон не подойдет. Этот показатель учитывают и при обустройстве дна бетонного резервуара:

• при глубоком залегании грунтовки можно сделать ленточный фундамент и засыпать песчано-щебенчатую подушку, что способствует отведению конденсата;
• если подземные воды близко, то стоит остановиться на монолитном бетонном дне.

Оборудование скважины с кессоном

Грунтовые воды оказывают особое влияние и на монтаж пластикового кессона по двум причинам:

1. При подъеме они могут вытолкнуть легкий резервуар. В таком случае необходимо бетонное основание с анкерами для крепления стропами емкости;
2. Близкие грунтовые воды при замерзании приводят к вспучиванию грунта, который начнет давить на стенки кессона. Такую проблему нивелируют цементной засыпкой по периметру камеры.

Схема пролегания грунтовых вод

Точка промерзания грунта определяет глубину залегания устья скважины и прохождения водопровода, а значит, и общую высоту камеры. На место расположение оголовка и выхода труб также влияет и размер водонапорного бака и его размещение в кессоне.

Определившись с особенностями грунта и выбрав тип кессона, можно приступать к закупке материалов и непосредственно к монтажу.

Виды кессонов для скважин

На современном строительном рынке предлагают кессоны из различных материалов.

1. Пластиковые – самые дешевые и долговечные. Отлично зарекомендовали себя в эксплуатации при любых условиях.
   1. Их преимущество: не поддаются коррозии, герметичны, обладают низкой теплопроводностью, не требуют дополнительного утепления, малый вес, значительно облегчающий установку.
   2. Недостаток – меньшая прочность. Но его легко устранить, если залить пространство вокруг цементным раствором.
2. Металлические (стальные). Достаточно прочные, но сильно изъедаются ржавчиной. Эта проблема решается с помощью антикоррозионной обработки. Снаружи покрывают битумом, внутри – краской. Им требуется утепление пенопластом.
3. Состоящие из железобетонных колец. Они в настоящее время используются крайне редко. Это связано с их высокой стоимостью, низкими гидроизоляционными качествами и высокой теплопроводностью. Они не надежны в защите от промерзания и к тому же слишком тяжелые. Это вызывает проседание грунта в местах установки и деформацию труб, расположенных внутри него.

Этапы установки кессона для скважины

Технологический процесс обустройства любого типа кессона для скважины включает стандартные операции. Есть лишь небольшие отличия на подготовительном и заключительном этапах, связанные с тем, что материалы из которых они изготовлены, имеют различные характеристики.

Технология обустройства кессона из стали

1. Подготовительный этап.

• В днище резервуара вырезается отверстие. В него будет вставлена обсадная труба. Выполнить его можно в центре или немного сместив.
• К нему приварить патрубок, размер которого чуть больше размера обсадной трубы. Это облегчит процесс посадки резервуара на трубу. Высота патрубка – не более 0,15 м.
• В случае изготовления резервуара самостоятельно, выполнить специальные выводы (ниппели) для электрического кабеля и трубы водопровода. Их вваривают в кессон на его боковины. В резервуарах, приобретенных в магазине, они уже выполнены.
• Подготовить котлован. Глубина котлована равна высоте резервуара минус 0,15-0,20 м. Кессон должен возвышаться над уровнем почвы, чтобы дождевые сточные воды не попадали в него. Котлован должен быть больше кессона в диаметре максимум на 0,30 м. Дно котлована забетонировать.
• Подготовить лаги.

2. Основной этап – процесс установки кессона

• Укоротить высоту обсадной трубы. Ее края должны находиться на одном уровне с поверхностью земли
• Над котлованом установить лаги. На них – кессон
• Ось обсадной трубы совместить с патрубком. Выполнить посадку его на обсадную трубу
• Как только патрубок будет одет на трубу, лаги убрать и постепенно опустить резервуар в котлован, перемещая его по трубе обсадки
• К бетонной подушке на дне котлована закрепить его за предусмотренные для этого проушины
• Герметизировать отверстие сваркой
• Трубу для водопровода ввести через ниппель. С помощью ПНД-переходов, имеющих внутреннюю резьбу, выполнить герметизацию

3. Заключительный этап.

• В предусмотренное отверстие подвести кабель для подключения насоса. Вход герметизировать
• Все свободное пространство вокруг кессона засыпать грунтом
• Разместить в кессоне необходимое оборудование
• Люк, предусмотренный для обслуживания находящегося внутри оборудования, необходимо дополнительно утеплить пенопластом. При желании можно установить замок, чтобы обеспечить сохранность оборудования

Технология установки кессона из пластика имеет только одно отличие: не требуется сварочных работ. Отверстия, через которые осуществляется ввод труб, герметизируются оголовками специальной герметичной конструкции. Все пространство вокруг заливается бетоном или цементным раствором.

Отличительной особенностью установки кессона из бетонных колец, является обязательная герметизация стыковочных мест между кольцами и выходных отверстий. Кроме этого, для установки потребуется специальная техника.

Пошаговая инструкция по обустройству

Качественное водоснабжение дома во многом зависит от выбора конструкции, защищающей источник воды. Одни владельцы скважин изготавливают их собственноручно, другие — приобретают в специализированных магазинах. В обоих случаях обустройство скважины с кессоном будет одинаковым. Для его установки роют приямок вокруг обсадной трубы по форме изделия. Размеры углубления должны быть больше монтируемой конструкции на 20-25 см с каждой стороны.

При установке пластикового кессона необходимо подготовить бетонное основание для крепления изделия. Это обезопасит конструкцию от всплытия при подъеме грунтовых вод. Обсадную колонну обрезают на уровне 25-30 см от основания. Монтаж необходимо проводить так, чтобы отверстие в днище кессона совпало с обсадной трубой. После установки конструкции ее крепят к бетонной плите.

Во избежание деформации стенок кессона под весом грунта, необходимо сделать обратную засыпку из сухой цементно-песчаной смеси.

В связи с тем, что стенки изделия могут деформироваться под весом грунта, обратную засыпку делают сухой цементно- песчаной смесью. Горловина конструкции должна возвышаться над уровнем грунта не менее 20 см для предотвращения попадания внутрь камеры талых вод.

Оборудование размещают таким образом, чтобы было удобно проводить монтаж и обслуживание. Насос опускается в ствол скважины до начала сборки механизмов. Гидроаккумулятор с обвязкой устанавливают вблизи стены камеры, но не касаясь ее. Коммутирующую аппаратуру закрепляют на стене.

Водопроводную трубу заводят в камеру таким образом, чтобы подключение с гидробаком имело минимум изгибов. В последнюю очередь подсоединяют электрическую часть и схему управления. После окончания монтажных работ проводят пробный пуск и проверку герметичности соединений.

Пластиковый кессон для скважины RODLEX KS 2.0

Разработанная фирмой модель нового поколения получила наименование RODLEX KS2. Применение при производстве самых современных технологий увеличивает функциональность и удобство пользования этим кессоном.

Цены на пластиковые кессоны

Пластиковый кессон

Удобство эксплуатации этой модели кессона увеличивается применением в конструкции следующих новых элементов:

• расположенной в нижней части пригрузочной юбкой избавляющей от необходимости трудоемкого сооружения бетонной плиты под основание для тросового крепления;
• увеличение прочности конструкции с помощью находящихся на дне дополнительных ребер жесткости;
• доработка посадочной площадки для использования обсадных труб всех типовых размеров сечением от 12,4 до 15,9 см.

Емкости изготавливаются из специального пищевого полиэтилена марки LLDPE. В материале, отличающемся экологической чистотой не только не развиваются коррозионные процессы, но он даже не подвержен гниению, что обуславливает длительный срок службы изготовленных из него изделий, часто превышающий полувековой рубеж.

Пошаговая инструкция установки

При самостоятельном монтаже кессона «Родлекс» выполняется следующая последовательность действий:

Шаг 1. Земляные работы

Начальный этап отличается значительными трудовыми затратами при работе вручную. Под устанавливаемую емкость необходимо выкопать котлован и траншею для прокладки трубопроводной системы подачи воды. Котлован должен превышать размеры кессона на 300 мм для корректировки положения корпуса при вводе обсадной трубы в гильзу. При необходимости в промежуток закладывается утеплитель.

Шаг 2. Обустройство основания

Так как в конструкции предусмотрена специальная пригрузочная юбка, нет необходимости в дорогостоящем сооружении бетонной плиты для якорного крепления изделия с помощью тросов. Для изготовления основания под установку емкости достаточно насыпать на дно котлована 200 мм слой просеянного песка. Для уплотнения засыпки песчаная подушка обильно смачивается водой.

Обустройство основания

Шаг 3. Прокладка и утепление водопроводной сети

На этом этапе в прорытую от скважины до жилого дома траншею укладываются трубы, через которые будет подаваться вода. Для предотвращения замерзания жидкости при отрицательных температурах окружающей среды трубопроводная сеть тщательно утепляется.

Цены на водопроводные трубы

Водопроводные трубы

Шаг 4. Подключение обсадной трубы

Обсадная труба аккуратно вводится в донную часть кессона при этом следует следить за тем чтобы корпус емкости занял строго вертикальное положение. Для предотвращения просачивания влаги соединение тщательно герметизируется при помощи клея фиксирующего поливинилхлоридные изделия.

Шаг 4. Подключение водопроводной сети и кабеля электропитания

В корпус емкости через предусмотренные для этой цели отверстия вводятся трубы для подачи воды из подземного источника до точки подсоединения к внутридомовой водопроводной разводке. Выполняется прокладка электрического кабеля питающего насосную станцию и другое оборудование, обеспечивающее функционирование системы автономного водоснабжения.

Подключение водопроводной сети и кабеля электропитания

Шаг 5. Обратная засыпка

Засыпка установленного кессона просеянным песком осуществляется последовательно слоями в 300 мм толщиной.

На заключительном этапе выполняется бетонирование площадки вокруг горловины кессона. После полного отверждения раствора горловина закрывается люком.

В целях безопасности и для предотвращения актов вандализма к крышке следует приделать проушины и навесить надежный замок особенно в домах сезонного проживания, таких как дачи.

Кессоны

Кессон представляет собой объёмную камеру, монтируемую в углублении вокруг оголовка. Она может быть пластиковой, бетонной или металлической. Главная задача кессона – защитить верхнюю часть обсадной трубы и стыкующегося с ней трубопровода, снабжающего водой дом, от внешних воздействий.

Какие это могут быть воздействия? Прежде всего, это обеспечение стабильного температурного режима, не допускающего перемерзания водопровода в зимнее время. Для этого кессон тщательно утепляется и снабжается герметично закрывающимся люком. Также рекомендуется заглублять его ниже уровня промерзания почвы, и уже в этом месте оборудовать отвод к домашнему трубопроводу.

Другая функция кессона заключается в защите скважины от разных внешних загрязнений. Благодаря герметичной крышке, внутрь оголовка не будет заноситься пыль и мелкий мусор, не будут попадать дождевые и талые стоки. Этим обеспечивается чистота питьевой воды, подаваемой в дом, предотвращается возможное заражение ее патогенными микроорганизмами.

Также кессон создает защиту частей скважины от механического воздействия, различных падающих предметов, способных повредить трубу или оголовок. Например, при нечаянном наезде автомобилем, или в результате падения на них разных массивных предметов, таких как крупные ветки или элементы кровли при сильном ветре. Все жизненно важные части системы водоподачи в данном случае располагаются под землей, а снаружи защищены кессонной камерой, лишь слегка выступающей над уровнем почвы.

Несмотря на компактные размеры, внутренний объем кессона вполне достаточен для размещения в нем оборудования для водоподачи:

• насоса, если применяется его наружный вариант;
• гидроаккумулятора;
• фильтрующих устройств;
• и системы автоматического управления.

Здесь они будут достаточно защищены от воздействия минусовых температур и возможного причинения механических повреждений.

Разновидности кессонов

На рынке сегодня представлены кесонные конструкции нескольких типов, различающихся, в основном, материалом изготовления.

Бетонные кессоны

Они представляют собой защитную камеру вокруг скважины, которая монтируется из уже готовых железобетонных колец. Реже ее стенки заливаются из монолитного бетона, в установленную заранее опалубку.

Такие конструкции долговечны, практически не подвержены разрушительному воздействию сырости, и при утеплении обеспечивают приемлемый уровень теплозащиты скважины и всего оборудования. Недостаток бетонных конструкций заключается в сложности их монтажа. Самостоятельная заливка бетонного кессона займет довольно много времени, а установка готовых бетонных колец невозможна без привлечения подъемной спецтехники.

Металлические кессоны

Металлические конструкции могут иметь различные размеры и форму – в виде цилиндра или прямоугольника, и изготавливаются из листовой стали и каркасных уголков. В продаже имеются уже готовые, заводские образцы. Хотя, при наличии материала, сварочного аппарата и должного умения, не составит труда изготовить такую защитную камеру для скважины своими руками.

К недостаткам этого варианта следует отнести слабую устойчивость металлических кессонов к коррозии. Для защиты от внешних грунтовых вод и от конденсата, поверхность металла с обеих сторон должна обрабатываться влагоотталкивающими смесями

Также необходимо уделить особое внимание созданию теплоизоляционного слоя, поскольку металл является хорошим проводником холода

Пластиковые кессоны

Наиболее предпочтительный вариант для установки на участке — это пластиковые кессоны. Сегодня в продаже имеются самые разные модели, изготовленные из полимеров. Можно приобрести цельнолитые варианты, либо секционные, набирающиеся из отдельных пластиковых колец.

Цена установки обойдётся здесь гораздо ниже, чем у бетонного или стального варианта, поскольку монтаж пластикового кессона может производиться вручную, без привлечения подъемного крана.

Пластик не боится сырости, поэтому обработка гидрофобными составами не потребуется. Единственно, о чем нужно будет позаботиться при монтаже полимерного кессона, это надежная теплоизоляция.

Хорошо, с кессонами разобрались, давайте теперь рассмотрим особенности другого варианта обустройства скважины — скважинных адаптеров.
