Почему важна настройка газового котла и что она даст
Котел сам по себе довольно прост в устройстве, но тем не менее часть электрических узлов способна проработать только определённое количество циклов включения/выключения.
Если неправильно настроить мощность, котёл будет постоянно включаться через очень короткие промежутки времени, сокращая тем самым тот жизненный путь, что и так не очень щедрой рукой отмерил ему производитель. Запланированное устаревание – оно такое…
У меня, к примеру, пока ещё не стоят межкомнатные двери и входная дверь в доме — от городской квартиры. Все надеюсь выиграть в лотерею и купить все необходимое для переселения.
А пока я уповаю на удачу и вторую зиму топлю дом вхолостую, котёл довольно часто включается, т. к. без нормальных дверей тепло, конечно, потихоньку убегает.
Как гласит слоган производителя Immergas: «Тепло Италии в вашем доме».
Вторым ключевым моментом для котлов с контуром горячего водоснабжения является плавность хода газового клапана, который регулирует интенсивность пламени горелки.
Отсюда комфорт банно-ванных процедур. Для того чтобы не свариться и не замерзнуть от контрастного душа – настройки котла должны быть правильными.
На своей шкуре я в прямом и переносном смысле ощутил, каково это, если розжиг не настроен плавно. В квартире, где я дожидаюсь новоселья, по стечению обстоятельств, тоже стоит газовый котёл.
Первоначально пламя розжига настроили по принципу «лишь бы горело», поэтому воду кидало то в жар, то в холод. Пока грамотный специалист все не исправил настройками розжига.

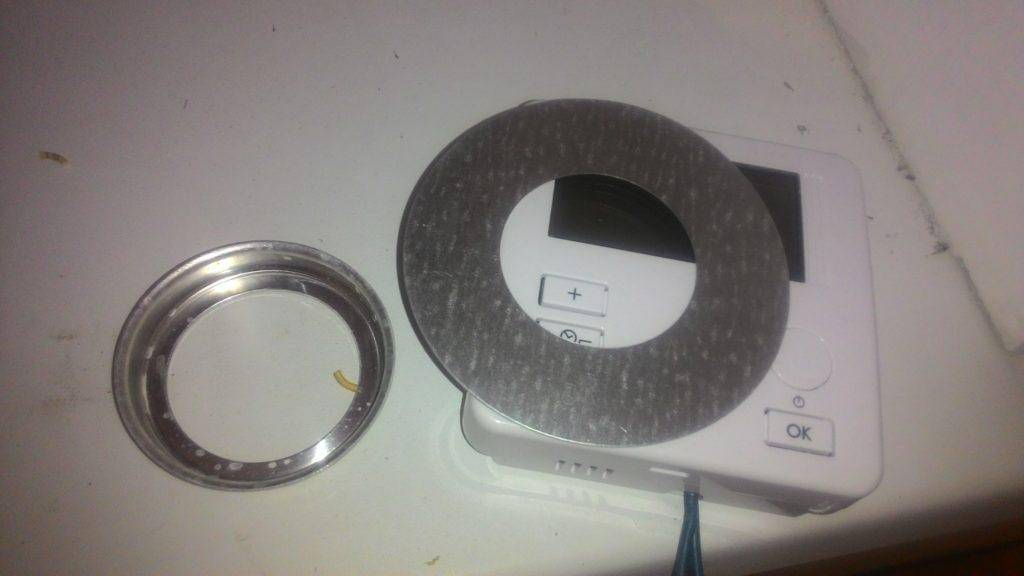

Эти кольца используются, если длина дымохода около метра или меньше. Говорят, тоже помогают сэкономить 4-5 % газа за счёт того, что меньше тепла улетит в «трубу».
Ну и как же без финансового вопроса. Нельзя забывать про экономию газа. Помимо настройки, можно использовать термостаты и кольцо, ограничивающее потери тепла через выпускную трубу.
Лучше, конечно, применять их в тандеме для более эффективного расхода газа. Ходят слухи, по крайней мере мне рассказывали это работники местного райгаза, что датчик и кольцо дымохода могут сохранить от 5 до 40 % ваших денег.
Как рассчитать мощность
η = (Q1/ Qri) 100%
В формуле расчетов КПД водогрейного котла на газе, указанные значения означают:
- Qri – общее количество тепловой энергии, выделяемое при сжигании топлива.
- Q1 – тепло, которое удалось аккумулировать и использовать для нагрева помещения.
ЧИТАТЬ ДАЛЕЕ: Почему тухнет газовый котел Разбор причин и способов их устранения
Данная формула не учитывает много факторов: возможные теплопотери, отклонения в рабочих параметрах системы и т.п. Расчеты позволяют получить исключительно средний коэффициент полезного действия газового котла. Большинство производителей указывают именно данное значение.
Расчеты помогают провести анализ, согласно особенностям конкретной системы отопления. Сокращения в формуле обозначают:
- q2 – теплопотери в отходящих газах и продуктах сгорания.
- q3 – потери, связанные с неправильными пропорциями газовоздушной смеси, по причине которых возникает недожог газа.
- q4 – тепловые потери, связанные с появлением на горелках и теплообменнике сажи, а также, механический недожог.
- q5 – теплопотери, в зависимости от наружной температуры.
- q6 – потери тепла при охлаждении топки во время очистки ее от шлаков. Последний коэффициент, относится исключительно к твердотопливным агрегатам и не учитывается при расчетах КПД оборудования, работающего на природном газе.
Реальный КПД газового отопительного котла, рассчитывается исключительно на месте и зависит от грамотно сделанной системы дымоудаления, отсутствия нарушений при установке и т.п.
Сильнее всего оказывает влияние на теплоэффективность, температура уходящих газов, отмеченная в формуле маркером q2. При уменьшении интенсивности нагрева отходящих градусов на 10-15°С, повышается КПД на 1-2%. В связи с этим, самый высокий КПД в конденсационных котлах, относящихся к классу низкотемпературного отопительного оборудования.
Перед покупкой отопительного оборудования для обслуживания частного дома необходимо рассчитать мощность, которой бы хватило для поддержания качественной работы котла. Если у вас нет достаточного опыта и знаний, обратитесь за помощью к профессионалам, так как ошибки на этом этапе обязательно скажутся на производительности и долговечности оборудования.
При расчёте мощности газового котла следует взять во внимание такие параметры:
средняя температура в зимние месяцы на данной территории;
Работа газового котла и теплопотеря
- из каких материалов построен дом;
- какие материалы использовались для утепления дома, и использовались ли вообще;
- площадь жилых помещений дома.
Какие изменения можно внести в конструкцию
Для повышения КПД настенных газовых котлов или напольных между топочной камерой агрегата и его теплообменником можно установить специальные турбулизаторы. Так называют особые пластины, способные значительно увеличить площадь отбора теплоэнергии.
Также работу котла можно регулировать с использованием датчиков температуры. Такие приспособления устанавливаются в помещениях дома и включают/выключают горелку нагревательного агрегата в зависимости от прогрева воздуха до заданной хозяевами температуры
При использовании датчиков важно правильно выполнить настройку и синхронизацию работы котла в соответствии с показаниями последних
Включение горелки газовых нагревательных агрегатов при снижении температуры воздуха в помещениях ниже заданных параметров происходит от специальной «зажигалки». Называют так маленькую горелку, газ на которой не затухает никогда. Много голубого топлива такая «зажигалка» сжечь не может. Однако за сезон из-за ее работы зачастую все же сгорает несколько кубометров голубого топлива. Чтобы снизить потери, обычную «зажигалку» в котле можно заменить на «пьезо». Работать такое устройство будет не хуже традиционного, а экономия от его использования весьма значительная.
Настройка мощности котла
При первом пуске газа специально обученные люди всегда настраивают мощность котла в соответствии с отапливаемой площадью. Обычные бытовые настенные котлы на максималках способны обогреть помещения площадью до 250 квадратов.
Но квартира или дом обычно имеют площадь в районе около 100 квадратов (моя городская квартира и того меньше).
При пуске газа работники газовой службы должны отрегулировать его давление при помощи специальной линейки с осмосом. К такой работе вас самостоятельно не допустят, как бы вы просили.
Ещё эту линейку называют «U-образным манометром».
После этого уже потребитель настраивает комфортную для себя температуру. Обычно это около 21 градуса по Цельсию.
Очень частое заблуждение, что во время отсутствия дома можно ставить температуру на минимум или выключать отопительный прибор вовсе. После включения в такой ситуации котел начинает работать на износ, пытаясь нагнать температуру в помещении.
Установка датчика термостата очень полезная вещь при желании сэкономить и держать в помещении постоянную температуру. В солнечные дни котел и вовсе может запуститься два-три раза за день, что несомненный плюс.
После заселения и установки всех дверей, обязательно установлю его на свой котел, тем более что для этого нужно подключить всего 2 провода.
Конденсационные котлы
Таким образом, повысить КПД газового котла будет относительно несложно. Но конечно же, владельцам загородных домов лучше все же сразу приобретать экономичное и производительное оборудование этого типа. Самым высоким КПД, как уже упоминалось, отличаются конденсационные газовые котлы.
На отечественном рынке такое оборудование появилось относительно недавно. Экономичность этих котлов определяется в первую очередь тем, что в них дополнительно используется энергия, образующаяся из-за конденсации водных паров из отработанных газов. Эффективность такого оборудования на порядок выше, чем у обычных нагревательных агрегатов.
Многие производители подобных котлов уверяют даже, что они выпускают газовые котлы с КПД 100% или выше — 108-109%. Конечно, подобные утверждения оспариваются специалистами. Ведь, как известно, КПД любого оборудования редко доходит до 100%. Превышать же эту цифру такой показатель и вовсе не может. Увеличить количество тепла при сжигании одного и того же объема голубого топлива, разумеется, не способен даже самый совершенный нагревательный агрегат.
Но все же КПД газовых котлов отопления конденсационных намного выше, чем обычных. По мнению специалистов, он может доходить до 98-99%.
В плане экономичности расхода газа конденсационные котлы, таким образом, значительно превосходят простые. Однако, к сожалению, при этом и стоит такое оборудование намного дороже традиционного. Приобретать или нет такой агрегат — дело выбора самих хозяев газифицируемого дома. Скорее всего, в процессе эксплуатации газового котла с высоким КПД конденсационного разница в стоимости в конечном итоге окупится. Но произойдет это все же не слишком быстро, к чему покупатели должны быть готовы заранее.
Повышаем КПД газового котла
Приобретая газовый котел для своего собственного дома, мы обращаем внимание на два основных показателя: цена оборудования и его мощность. Почему-то многие из нас не смотрят на очень важную позицию – коэффициент полезного действия (КПД). А ведь именно этот коэффициент говорит о том, как экономно будет работать купленный вами котел
Производитель в паспорте ставит максимальный показатель, который определяется правильной и грамотной эксплуатацией прибора. Но в жизни такое случается редко, отсюда не только теплопотери, но и потери денежных средств из вашего кошелька. Поэтому вопрос, как повысить КПД газового котла, в настоящее время волнует многих потребителей
А ведь именно этот коэффициент говорит о том, как экономно будет работать купленный вами котел. Производитель в паспорте ставит максимальный показатель, который определяется правильной и грамотной эксплуатацией прибора. Но в жизни такое случается редко, отсюда не только теплопотери, но и потери денежных средств из вашего кошелька. Поэтому вопрос, как повысить КПД газового котла, в настоящее время волнует многих потребителей.
Снизив теплопотери, можно поднять коэффициент полезного действия до заявленного производителем. В случае с газовым отопительным оборудованием нас будут интересовать всего лишь два вида тепловых потерь – это химический и механический вариант.
Ниже рассмотрим виды теплопотерь, а также способы увеличения КПД газового котла.
Основные виды теплопотерь
Начнем с механического. По сути, получается вот какая схема. В процессе сжигания газа в топку должен подаваться кислород. Для этого в конструкции самого газового котла установлена небольшая камера с дверцей. Ее называют поддувало. Приоткрывая или прикрывая дверцу-заслонку, мы впускаем в камеру сгорания свежий воздух, обогащенный кислородом.
Если открыть заслонку больше необходимого параметра, то газ полностью сгорать не будет. Внутри топки образуется сквозняк, вытягивающий с продуктами сгорания топлива и часть несгоревшего газа. Соответственно будет меньше выделяться тепловой энергии. Это минус, это падение КПД газового котла.
Химические теплопотери – это, наоборот, большой недостаток кислорода в камере сгорания. То есть заслонка прикрыта слишком сильно. Без кислорода газ полностью сгорать не будет и опять, вместе с продуктами сгорания, будет вылетать в дымоходную трубу. При этом падение коэффициента полезного действия будет самым большим до 7%.
Способы увеличения КПД газового котла
Создать правильные условия эксплуатации газового котла и тем самым повысить коэффициент полезного действия можно реально, не вызывая специалиста, то есть своими руками. Что для этого нужно сделать?
- Отрегулировать заслонку поддувала. Это можно сделать экспериментальным путем, найдя, при какой позиции температура теплоносителя будет выше всего. Контроль проводите по термометру, установленному в корпусе котла.
- Обязательно следить, чтобы трубы системы отопления не зарастали изнутри, чтобы на них не образовывалась накипь и грязевые отложения. С пластиковыми трубами сегодня стало проще, их качество известно. И все же специалисты рекомендуют периодически продувать систему отопления.
- Следить за качеством дымохода. Нельзя допускать его засорение и налипания на стенки сажи. Все это приводит к суживанию сечения отводящей трубы и уменьшению тяги котла.
- Обязательное условие – чистка камеры сгорания. Конечно, газ не сильно коптит, как дрова или уголь, но стоит хотя бы один раз в три года мыть топку, очищая ее от сажи.
- Специалисты рекомендуют снизить тягу дымохода в самое холодное время года. Для этого можно использовать специальное устройство – ограничитель тяги. Устанавливается он на самом верхнем краю дымохода и регулирует сечение самой трубы.
- Снизить химические тепловые потери. Здесь два варианта, чтобы добиться оптимального значения: установить ограничитель тяги (уже выше было об этом сказано) и сразу после установки газового котла провести грамотную настройку оборудования. Рекомендуем это поручить специалисту.
- Можно установить турбулизатор. Это специальные пластины, которые устанавливаются между топкой и теплообменником. Они увеличивают площадь отбора тепловой энергии.
Вот такие причины, устранив которые можно рассчитывать на повышение эффективности работы котельного оборудования. Конечно, таких причин немало, но эти считаются основными, отвечающими на вопрос: как увеличить КПД газового котла.
Схемы подключения радиаторов
Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.
Радиаторы с нижним подключением
Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.
Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления
Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.
Батареи отопления с боковым подключением
При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.
Вариант №1. Диагональное подключение
Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.
Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе
Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.
Вариант №2. Одностороннее
Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.
Боковое подключение для двухтрубной и однотрубной системы
При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.
Вариант №3. Нижнее или седельное подключение
Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.
Седельное подключение радиаторов отопления
В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.
Выбираем котел для автономного теплоснабжения
Классификация отопительных котлов
Приступая к комплектации автономного теплоснабжения – особое внимание нужно уделить котлу. Этот прибор является ключевым в организации всей системы. Так как подобрать газовый котел отопления без базовых знаний его свойств невозможно – нужно хотя бы поверхностно изучить его характеристики
Так как подобрать газовый котел отопления без базовых знаний его свойств невозможно – нужно хотя бы поверхностно изучить его характеристики.
Они отражают не только его функциональные, но и эксплуатационные качества. Помимо этого каждый тип котла имеет свои требования к установке и дальнейшей технологии профилактики поломок.
Тип используемого топлива в котле отопления
Конструкция электрического котла отопления
Одним из определяющих параметров является вид энергоносителя. Проще всего подобрать электрокотел для отопления дома – для этого нужно лишь правильно подключить прибор и сделать его корректную обвязку.
В настоящее время есть 4 основных типа энергоносителя, которые влияют на правильный подбор котла для отопления дома:
- Газ. Наиболее распространенный, так как отличается доступной стоимостью и большим количеством тепловой энергии при сгорании. В отопительных системах можно применять магистральный или сжиженный (баллонный) газ. Однако перед подбором газового котла отопления нужно определиться с компанией по его установке. Делать это самостоятельно без разрешительной документации запрещено;
- Твердое и жидкое топливо – дрова, уголь, дизель. Правильно выбирать котел для отопления дома подобного типа можно лишь при наличии дешевых энергоносителей. Также выбор происходит вынуждено если отсутствует газовая магистраль;
- Электроэнергия. Это одни из самых оптимальных видов энергии для организации теплоснабжения небольшого дома или квартиры. Для подбора электрического котла отопления важна его нормальная мощность. Общедомовая сеть должна быть рассчитана на столь высокие нагрузки.
До недавнего времени было сложно подобрать эффективный электрокотел для отопления. Это было связано с относительно низким показателем КПД. Однако появление новых элементов нагрева (ТЭНов) воды и использование принципиально других способов повышения температуры теплоносителя с помощью электроэнергии вновь сделали котлы подобного типа востребованными.
Эксплуатационные особенности котла отопления
Конструкция газового двухконтурного котла
К определяющим характеристикам отопительного котла относят его номинальную мощность. Она определяет максимальную степень нагрева воды в трубах и как следствие – соблюдение теплового режима работы всего теплоснабжения. Это параметр рассчитывается еще до выбора электрического отопительного котла или его твердотопливного (газового) аналога.
Современные модели котлов предназначены не только для работы отопления, но и горячего водоснабжения. Для этого в их конструкции предусмотрен вторичный контур теплообмена, в котором происходит нагрев воды, используемой потом в бытовых целях.
Кроме этого при выборе электрического отопительного котла необходимо обращать внимание на следующие моменты:
- Комплектация. В состав некоторых моделей может входить циркуляционный насос, расширительный бак и группа безопасности;
- Система регулировки работы. Для твердотопливных котлов она самая простая – уменьшение или увеличение интенсивности сгорания топлива происходит за счет ограничения притока свежего воздуха. В электрических или газовых моделях эту функцию выполняют электронные устройства;
- Способ монтажа – настенный или напольный. Первый вариант приемлем, если делается выбор электрокотла для установки на кухне. Он займет немного места и гармонично впишется в общий интерьер комнаты.
То лишь общие рекомендации для выбора отопительного котла. Тонкости и нюансы его требуемых технических (эксплуатационных) характеристик зависят от расчетных параметров системы теплоснабжения.
Виды засоров
Многие обладатели газовых котлов даже не задумываются, что необходимо своевременно производить чистку дымоходов, поскольку не понимают, чем грозит накопившаяся сажа и кислотный конденсат. Однако, не обращая внимания на эти факторы, очень легко погубить дымоход, а также постоянно возмущаться плохой работой котла. (См. также: Как проверить тягу в дымоходе)
Системы дымоходов для газовых котлов, можно сказать, однотипны и все направлены на образование улучшенной тяги. Однако скопившаяся сажа негативно сказывается на тяге, а значит и на рабочем состоянии котла. Для того чтобы избежать подобных проблем стоит не только внимательно относиться к выбору и монтажу дымохода, но и осуществлять своевременную его чистку, тем более, что чистка дымохода картофельными очистками производится крайне просто.
Как было выше указано, среди неблагоприятных факторов негативно влияющих на дымоход, выделяются:
- Скопившаяся сажа. Ее количество проще простого вычислить, прикинув, как часто работает котел. Разумеется, чем чаще он работает, тем больше сажи в дымоходе. В этом случае прочистку рекомендуется производить хотя бы дважды в год.
- Кислотный конденсат. Его появление связано с низкими температурами. Влияние данного засорения губительно для стенок устройства, поэтому избавляться от него рекомендуется как можно скорее.
(См. также: Карта сайта 2)
Дымоход для двухконтурного газового котла также рекомендуется подвергать периодической чистке, как и прочие подобные устройства. Не стоит забывать, что обилие сажи утончают проходное отверстие дымохода, снижая, таким образом, выброс дыма и способствуя ухудшению тяги. Такое состояние дымохода крайне негативно сказывается не только на самом устройстве, но и на здоровье человека, потому как появляется опасность отравления угарным газом. Другим бедствием может стать воспламенение, поскольку сажа также умеет гореть и искрить.
Как работает теплогенератор конденсационного типа?
Данный тип котла это младший брат обычного газотопливного конвекционного котла. Обычные газовые котлы, принцип работы которых схож, обладают КПД примерно ~90%. А где теряются еще 10%? Ответ проще, чем можно себе представить – вылетают в трубу. Продукты результатов горения газа, которые покидают систему через дымоход, разогреты до температуры порядка 150 – 250оС, следовательно, потерянные 10% греют воздух на улице.
Принцип работы конденсационного газового котла несколько отличается. После отработки основного процесса сжигания и отдав большую часть выделенного в процессе тепла теплообменнику, агрегат доостужает газообразные продукты результатов сгорания до 50-60оС, то есть до момента начала образования водного конденсата. Этого вполне хватает для того чтобы значительно повысить КПД, в конкретном случае – количество теплоэнергии, которая передается теплоносителю. Но это еще не все.
При достижении точки росы (температуры 56оС) частицы пара начинают собираться в капли, говоря научным языком – происходит процесс конденсации. В это время выделяется дополнительная энергия от конденсируемых паров, затраченная ранее на испарение воды и в стандартных газовых котлах уходящая в трубу вместе парогазовой смесью. Конденсационный котел «забирает» тепло, которое выделяется при конденсации водяного пара и передает его на теплоноситель.
Производители котлов конденсатного типа обязательно заостряют внимание своих будущих покупателей на том, что КПД устройства гораздо больше 100%. Каким образом это происходит? Ни какие законы физики в этом случае не попираются, просто в данной ситуации используется другая система расчетов
При оценке КПД котлов отопления, в расчет идет та часть выделяемого тепла, которая передается теплоносителю. Если суммировать тепло, которое котел передает теплоносителю в момент своей работы и тепло от глубокого охлаждения газообразных продуктов горения в итоге получится 100%. Но если к этим значениям прибавит также тепло, которое выделяется при конденсации пара, тогда результат будет около 108-110%.
Если рассматривать вычисления с физической точки зрения, то можно сказать что они не совсем правильные. КПД более 100% является хитрым ходом маркетологов, который используют неточность устаревших расчетов. И все-таки, конденсационные котлы газового отопления, в отличие от стандартного конвектора, «выжимает» из сгорания топлива практически все. Плюсы более чем очевидны – меньшее потребление ресурсов и более высокая эффективность.
Правила подключения радиаторов и их модернизация
Наибольший интерес представляют другие элементы – батареи и трубы. Для повышения КПД батареи отопления нужно изначально правильно подобрать соответствующую модель. В идеале она должна иметь максимальный показатель теплопроводности. Это относится к алюминиевым и биметаллическим батареям.Если взять КПД радиаторов отопления – таблица покажет существенные отличия от чугунных. Однако следует учитывать, что и остывание алюминиевых будет проходить намного быстрее. Этот материал не аккумулирует тепло. К тому же в чугунных происходит неравномерное распределение полученной энергии.
Характеристики теплоотдачи радиаторов в зависимости от степени нагрева воды
Для сравнения можно рассмотреть таблицу КПД радиаторов отопления стального типа.
Чем больше площадь батареи – тем быстрее будет нагреваться воздух в комнате. Но нужно учитывать степень остывания теплоносителя. Желательно, чтобы температурный режим работы радиаторов в доме был одинаков.
Методы подключения радиаторов
Изменение КПД радиатора в зависимости от способа подключения
Определившись с этим параметром можно переходить к основным тонкостям увеличения КПД батареи отопления. Главным из них является способ подключения к системе. Лучше всего сделать соединение с системой с одной стороны прибора. Тогда теплоноситель продет полный цикл по батареи.
Но на практике такое сделать можно далеко не всегда. Поэтому предпочитают выбирать «золотую середину» – верхний подвод и нижнее подключение к обратной трубе. Такая методика имеет следующие преимущества:
- Можно добиться повышения КПД батареи отопления другими способами, компенсировав 2%;
- Оптимальная протяженность магистрали, что тоже сказывается на эффективности всей системы;
- Возможность установки крана Маевского и автоматического терморегулятора.
Установка радиаторов для максимального КПД

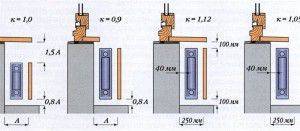

Значение коэффициента для различных вариантов обустройства радиаторов
Главное правило монтажа радиаторов любого типа заключается в оптимальном нагреве помещения. Т.е. они должны находиться в той области комнаты, где тепловые потери будут максимальны. Это в первую очередь относится к оконным конструкциям.
Для того, чтобы сделать отопление с высоким КПД подоконник должен перекрывать верхнюю плоскость батареи на 2/3. Также нужно учитывать рекомендуемые расстояния от конструкции до стен и пола:
- От подоконника до верхней части секции – 100 мм;
- От поверхности пола до батареи – 120 мм;
- От задней панели радиатора до стены – 20 мм.
Таким образом можно обеспечить максимальное КПД всей системы отопления. Конвекционные потоки теплого воздуха будут частично задерживаться в области подоконника, нагревая стену и уменьшая тепловые потери через окно.
КПД котла зависит от многих параметров:
- соответствует ли вид топки топливу, которое в нем сжигается,
- от технического состояния котла,
- от нагрузкив которой котел эксплуатируется,
- от организации процесса сжигания топлива в котле,
- от качеста топлива,
- и т.д. и т.п.
Надо знать, что баланс тепла, вырабатываемого отопительным котлом, складывается из следующих величин:
q1 + q2 + q3 + q4 + q5 = 100%, где
- q1 — тепло, переданное теплоносителю (как правило, вода),
- q2 — потери тепла с отходящими газами,
- q3 — потери тепла от химической неполноты сгорания топлива (химический недожег),
- q4 — потери тепла от механической неполноты сгорания (механический недожег),
- q5 — потери в окружающую среду из-за рассеивания тепла.
А теперь самое интересное:
Потери тепла с отходящими газами (q2) тем больше, чем больше проходит через топку котла избыточного воздуха (воздуха, который не принимает участия в самом процессе сжигания топлива), а так же чем выше температура отходящих газов. Потери тепла с отходящими газами может достигать … 15-25%. Такие потери характерны в зимние месяцы, когда котел работает на максимуме. Как уменьшить эти потери- читайте в следующей статье.
Потери тепла от химического недожега (q3) тем больше, чем больше окиси углерода (угарного газа), имеющего высокую теплотворную способность, покидает котел через дымовую трубу, не сгорая в котле. Самое интересное то, что химический недожег это следствие недостаточного количества воздуха в камере сгорания котла. При неполном сгорании углерода, часть его образует окись углерода: 2С + О2= 2СО. При этом и происходит значительная (как я уже написал)потеря тепла. Потери КПД котла от химического недожега могут достигать 5-7%.
Потери тепла от механического недожега (q4) характерны главным образом для твердотопливных котлов. Они образуютс в следствии появления шлака в топке, который плавится и обволакивает несгоревшее топливо. Чем выше зольность топлива и чем меньше летучих веществ в своем составе оно имеет- тем больше его механический недожег. Вообще q4 может достигать 1-3%.
Потери тепла в окружающую среду из-за рассеивания тепла (q5) — это потери, которе происходят через стенки котла, через его внешнюю облицовку. Они могут достигать 1-2%.
