Выбираем бойлер для нагрева воды

Как выбрать накопительный водонагреватель по объёму

Чтобы выбрать накопительный водонагреватель нужного нам объёма, надо знать потребности своей семьи в горячей воде.

Первый способ расчёта объёма накопительного водонагревателя

В таблице ниже показано, сколько горячей воды в сутки потребляют те или иные приборы при разных количествах проживающих людей:
Речь идёт только о горячей воде – из горячего крана, а не смеси «горячая + холодная = тёплая». Таблица приведена для горячей воды температурой 60 градусов.

Просуммировав числа из столбика, получим расход горячей воды в сутки для своей семьи. Так, согласно таблице, на семью из 4-х человек нужно: 30 + 100 + 120 + 250 = 500 литров горячей воды в сутки.

Второй способ расчёта объёма накопительного водонагревателя

Есть ещё проще способ — из практики и наблюдений: нужно 110 литров горячей воды на одного человека в сутки; соответственно, умножаем 110 литров на количество проживающих человек. Для «нашей» семьи из 4-х человек: 110 * 4 = 440 литров горячей воды нужно в сутки.

В общем, можно пользоваться обоими способами.

Внимание! Если у вас получилась потребность в горячей воде, как в примере, весьма существенная – НЕ пугайтесь: ведь это потребность СУТОЧНАЯ! Но есть два пика потребления горячей воды: утро и вечер (в будние дни). То есть часть этой воды расходуется утром, часть вечером, ну, и сколько-то днём

Так что весь объём можно разделить на три, т. е. в приведённом выше примере объём бойлера нужен литров двести или около того.

Устройство и принцип работы электрического бойлера

Электрические водонагреватели считаются самыми востребованными у жильцов квартир и частных домов. Популярность обусловлена простотой монтажа и эксплуатации. На схеме в разрезе показано устройство накопительного водонагревателя. Давайте рассмотрим, как выглядит электрический бойлер изнутри:

• Рассматривать устройство накопительного электрического водонагревателя начнем с бака. Он бывает круглой или овальной формы. Заключен бак в декоративный кожух. Внутреннее пространство между двумя емкостями заполнено пенополиуретаном.
• Особенностью устройства электрического водонагревателя является наличие ТЭНа. Элемент установлен снизу бака бойлера на фланцевом соединении.
• Включением и выключением ТЭНа управляет термостат. Любой водонагреватель накопительный работает без превышения максимально допустимой температуры. У электрических бойлеров этот показатель равен 75оС.
• Водонагреватель имеет защиту. В случае выхода из строя термостата ТЭН будет обесточен при достижении критической температуры воды 85оС.
• Забор горячей воды осуществляется через трубку, конец которой выведен к верхней части бака бойлера. Для подпитки холодной воды снизу бака вмонтирован патрубок.
• Магниевый анод защищает корпус бака от коррозии. По истечении 2–3 лет элемент разрушается и его нужно менять.
• О работе водонагревателя сигнализирует индикаторная лампочка.

Зная, как устроен бойлер, можно разобраться с его работой. Холодная вода поступает внутрь бака бойлера через патрубок. Датчик посылает сигнал блоку управления, который с помощью термостата подает напряжение на ТЭН. Вода нагревается до заданной температуры. Датчик подает новый сигнал, и термостат прерывает подачу напряжения. После забора горячей воды цикл повторяется.

Разновидности ТЭНов

По принципу действия ТЭНы одинаковы. Нагревательным элементом выступает спираль. А вот по исполнению ТЭНы отличаются и делятся на два вида:

• Мокрый ТЭН состоит из спирали, герметично запаянной внутри медной трубки. В качестве наполнителя используют кварцевый песок. Он играет роль изолятора и предотвращает прикасание спирали к внутренним стенкам медной трубки. Достоинство мокрого ТЭНа в низкой стоимости. Недостаток – большой размер и низкий показатель электробезопасности. При повреждении медной трубки или прикосновения к ней спирали возникает пробой. В результате человек, пользующийся горячей водой, получает удар током.

• Cухой ТЭН по принципу работы аналогичен, но он не контактирует с водой. Спираль заключена внутрь диэлектрической колбы, имеющей оболочку. Последняя и соприкасается с водой. Диэлектрическая колба предотвращает контакт спирали с наружной оболочкой. Сухой ТЭН считается полностью безопасным в плане поражения человека электрическим током. Пробой невозможен. При выходе из строя ТЭНа просто сгорает спираль.

Накопительный водонагреватель с сухим ТЭНом стоит дороже, но он безопаснее и отличается длительным сроком эксплуатации. Компактные размеры позволяют вмонтировать в бойлер два нагревателя. Самым надежным считается сухой ТЭН, наборной корпус которого сделан из стеатита.

Какой лучше тэн сухой или мокрый

Вопрос, какой тэн сухой или мокрый лучше для водонагревателя один из самых важных.

Мокрый тэн внешне и по принципу работы напоминает кипятильник. Это медный электронагреватель, к которому подведен ток, и он находится в баке с водой. Внутри теплоносителя помещена нихромовая спираль, покрытая диэлектриком. Во время работы такого тэна на поверхности откладывается накипь, что снижает греющую мощность бойлера. На работу мокрого тэна влияет и жесткость воды. В регионах с высоким показателем жесткости лучше отказаться от нагревательного элемента мокрого типа. Он быстро потеряет первоначальную мощность из-за накипи. Выход может быть в установке фильтра или периодической профилактике и чистке агрегата.

Водонагреватели с сухим тэном не имеют проблем, присущих мокрым аналогам. Для них не имеет значения жесткость воды. Сухие тэны для водонагревателя помещают в специальные колбы, они не контактируют с водой, изолированы от постороннего негативного влияния. Это продлевает первичную мощность тэна и делает его более выгодным приобретением. Благодаря защите от воды, профилактику для таких бойлеров проводят не чаще 1 раза в 2 года. Если нет вопроса в финансах, лучше выбрать бойлер с сухим греющим элементом.

Объем баков

Для того чтобы правильно выбрать объем бака водонагревателя учитывайте количество членов семьи и точек водозабора.

Хотите купить бойлер для нагрева воды, но не можете определиться с объемом бака? Что ж, этот критерий является наиболее важным. Здесь нужно ориентироваться на количество потребителей и количество точек водоразбора. Если семья состоит из двух людей, то минимальный объем составляет 50 литров, оптимальный объем – 80 литров (хватит, чтобы принять душ друг за другом, не дожидаясь подогрева воды до заданной температуры). Максимальное количество точек водоразбора – 3 шт.

Семье из трех человек рекомендуется выбрать электрический бойлер для нагрева воды с емкостью бака 100 литров. Такого объема хватит на принятие душа всей семьей, друг за другом. Максимальное количество точек водоразбора составляет 3 шт – это душевая кабина, кухонная мойка, умывальник в ванной комнате. Для четырех точек водоразбора и четырех человек достаточно водонагревателя на 120 литров, а для пяти точек и пяти человек – на 150 литров.

Если вы любите принимать ванну, то минимальный рекомендованный объем бойлера составит 150 литров. Правда, следующему человеку придется подождать, пока водонагреватель нагреет замещенную воду.

В продаже имеются и более вместительные бойлеры прямого и косвенного нагрева. Они ориентированы на тех, кто потребляет воду в больших количествах. Также они актуальны для предприятий общественного питания, где наблюдается большая проходимость людей и нужно постоянно мыть посуду.

Компактный бойлер с баком на 15 литров — неплохой вариант для установки на кухне.

Если бойлер нужен лишь для периодического мытья посуды в домашних условиях, то можно приобрести самую маленькую и компактную модель с баком на 10-20 литров. Такого объема хватит чтобы помыть с десяток тарелок и несколько кастрюль. Следует отметить, что вода в таких бойлерах остывает очень быстро, так как по мере расхода она замещается холодной водой из водопровода.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Лучшие модели вместимостью до л

Эти водонагреватели отлично подойдут для большой семьи или небольшого предприятия. Запас воды достаточен для принятия ванны всеми членами семьи.

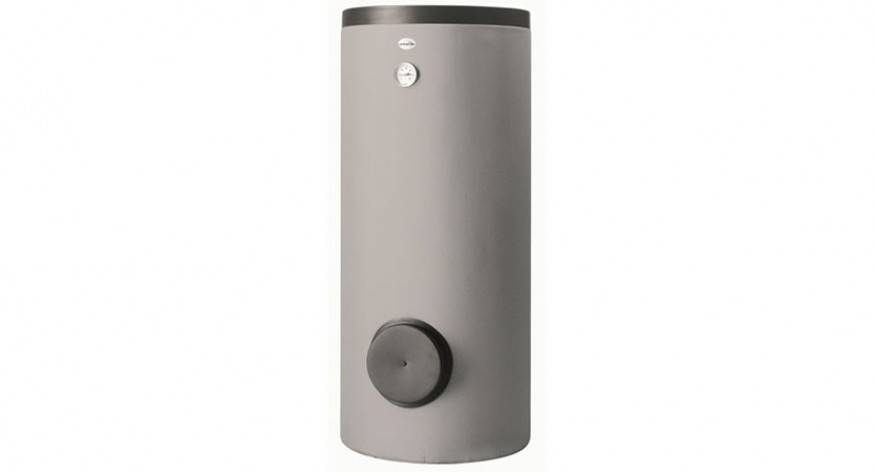

Gorenje KGV 300-1

Накопительный водонагреватель косвенного устройства подходит для обеспечения сразу нескольких точек водоразбора. Максимальная температура воды +85 С. Для защиты бака от коррозии предусмотрено внутреннее двухслойное эмалевое покрытие. Для обеспечения экономичной работы предусмотрено подключение в систему солнечных коллекторов.

Преимущества:

• внушительный теплоизоляционный слой;
• экологически чистые материалы;
• возможность работы от альтернативных источников энергии;
• высокая производительность;
• широкая цветовая гамма.

Недостатки:

• большой вес;
• только напольная установка;
• в летний период может выходить из экономичного режима работы.

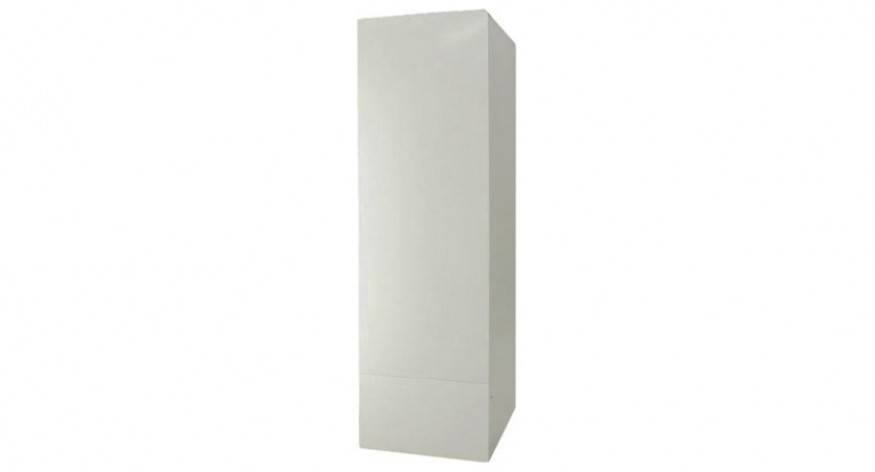

Nibe-Biawar VLM 300 KS

Полностью закрытая модель с баком из нержавейки. В системе имеется 2 термостата, предохранительный клапан, и выключатель. Прибор способен нагревать воду до +85 С, внутренняя ёмкость выполнена из кислотоустойчивой ферритовой стали. Установка напольная, подводка теплоносителя — верхняя.

Плюсы:

• толстая бесфреоновая теплоизоляция;
• медные гребенчатые змеевики;
• все панели съёмные;
• разнообразное присоединение змеевиков;
• при необходимости можно подключить ТЭН;
• надёжность, практичность и долговечность работы.

Минусы:

довольно высокая стоимость.

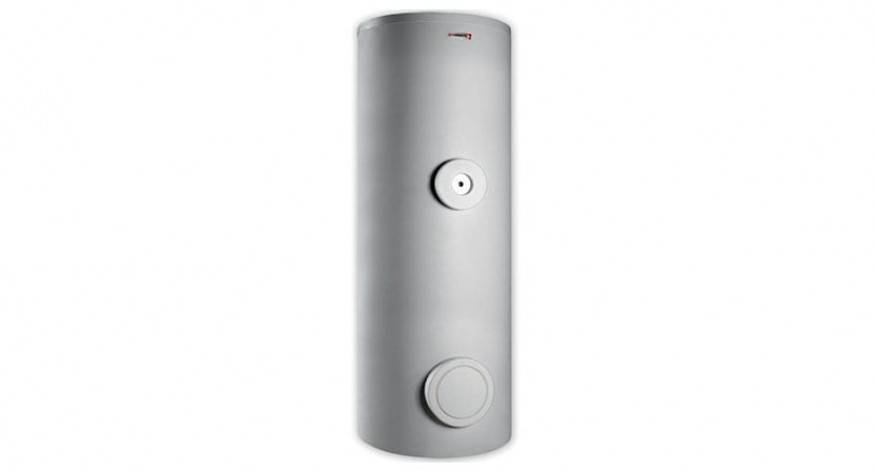

Protherm FS B300S

Отличный водонагреватель, оснащённый полным перечнем современных функций. Тут имеется повышенная антикоррозионная защита, система контроля перегрева, толстый полиуретановый тепловой изолятор, термостат, титановый анод и другие «плюшки». Агрегат довольно мощный и способен подогреть воду до 45 °C всего за 15 минут. При необходимости можно воспользоваться ТЭНом.

Плюсы:

• удобная система подключения трубчатого нагревателя;
• система поддержания заданной температуры;
• подключение к рециркуляционной системе;
• минимальный расход электричества;
• низкие тепловые потери.

Минусы:

• возможность работы только с котлами одноимённого производителя;
• стоимость может показаться немного завышенной.

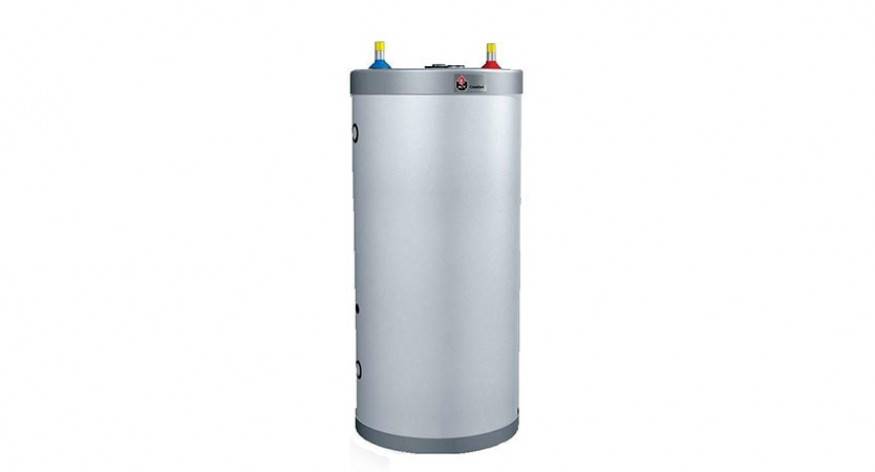

ACV COMFORT 240

Модель нагревателя системы «бак в баке» с лёгкость обеспечивает работу сразу 3 точек разбора. Внутренний бак выполнен из гофрированной нержавеющей стали, что максимально защищает прибор от накипи и коррозии.

Плюсы:

• отлично справляется даже с очень жёсткой водой;
• имеет не слишком большой вес.

Минусы:

• нельзя подключить ТЭН;
• не используется в системе рециркуляции.

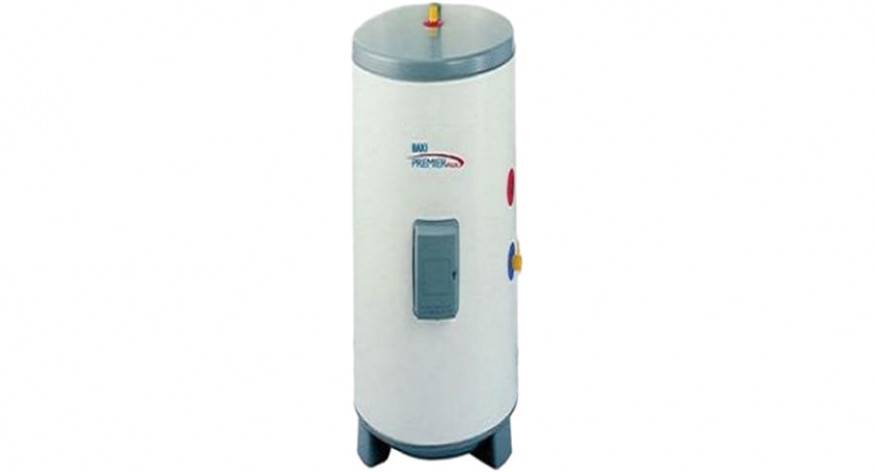

Baxi Premier plus 300

Если вам нужен водонагреватель с максимальной скоростью работы, эта модель подойдёт как нельзя лучше. Тут предусмотрен теплообменник типа «змеевик в змеевике». Кроме того, «Бакси Премьер» совместим с любыми видами котлов. Его бак выполнен из качественной нержавейки. А также имеется возможность включить агрегат в систему рециркуляции. Оборудование довольно компактно и имеет небольшой вес.

Преимущества:

• возможность использования электрического трубчатого нагревателя;
• малый вес;
• небольшие габариты;
• универсальные возможности монтажа.

Недостатки:

немного завышенная стоимость.

Конструкция и принцип действия накопительного бойлера

Данное устройство представляет собой теплоизолированный бак с нагревательным элементом. Настройка и контроль температурных показателей воды осуществляется блоком управления. Принцип действия данного оборудования заключается в следующем: бак заполняется водой, которая постепенно нагревается. Необходимая температура и уровень жидкости автоматически поддерживается периодическим включением нагревателя и подпиткой из системы. Особенностью накопительной системы является возможность горячего водоснабжения сразу всех точек водоразбора, включенных в автономную систему ГВС.

Устройство электрического бойлера

Накопительные бойлеры могут быть электрическими и газовыми. В конструкции первых в качестве нагревательного элемента используются ТЭНы; у вторых — это газовая горелка. Соответственно, газовое оборудование требует наличия дымохода, грамотно реализованной системы приточной и вытяжной вентиляции, специально оборудованного места для монтажа, разрешительных документов.

Устройство газового бойлера

Достоинства:

1. Неограниченное количество точек водоразбора;
2. Экономичность;
3. Безопасность при использовании;
4. Небольшая мощность ТЭН (сравнительно экономичный расход газа) для нагрева весьма внушительных объемов воды.

Недостатки:

1. Большая масса, обусловленная объемом накопительного бака;
2. Внушительные габариты;
3. Значительные временные затраты на первоначальный нагрев воды;
4. Ограниченный объем горячей воды.

Исходя из плюсов и минусов всех типов оборудования, в сравнении будут участвовать электрические модели проточных и накопительных водонагревателей, которые не требуют обустройства дополнительных инженерных сетей и согласований с газовой службой.

Монтаж бойлера косвенного типа

До того как приступить к монтажным работам нужно определиться с местом его размещения. Иногда, с целью экономии места, приобретается напольный водонагреватель, над которым устанавливается котел. Обязательно при этом следует обеспечить доступ к бойлеру для сервисного обслуживания или ремонта.

Если производиться установка бойлера навесного типа, с учетом того, что его вес вместе с водой весьма внушителен, то монтаж допустимо выполнять только при условии, если стена, на которую он будет крепиться, является несущей и обязательно с помощью анкерных болтов. Напольный бойлер просто устанавливается на свое место (если другого неуказанно в инструкции к нему).

Печь-камин для дачи длительного горения. – здесь больше полезной информации.

Следующий этап работ связан с подключением труб для теплоносителя, в соответствии с выбранной схемой подключения. Далее, установка бойлера своими руками предполагает подведение труб для подачи холодной воды через нижний патрубок.

Рекомендуется подключение выполнять, используя обратный или предохранительный клапан, а иногда они устанавливаются вместе, но последовательно.

Вас заинтересует эта статья – Электрические накопительные водонагреватели (бойлеры).

Важно отметить, что для подключения бойлера к котлу следует использовать исключительно металлические трубы.

Выходной патрубок соединяется с системой горячего водоснабжения через шаровый кран. Рекомендуется дополнительно предусмотреть установку расширительного бака или хотя бы воздухоотводчика.

После того как все работы по монтажу завершены, следует этап пробного запуска, в результате которого проверяется прежде всего герметичность всех соединений, обязательно выполняемых с использованием герметика или ФУМ-ленты.

Во время монтажа нужно проверить состояние магниевого анода, выполняющего функции защитного элемента от химических процессов, появляющихся в результате взаимодействия металлических стенок бака и нагретой воды. Как правило, дважды в год, например, осенью и весной, должна производиться их замена.

Соблюдение этого правила, а также и второго, связанного с тем, что если бойлер не используется, то из него следует спустить полностью воду, способно значительно увеличить срок бесперебойной службы аппарата.

Какое внутреннее покрытие лучше

Производители выпускают 4 вида внутреннего покрытия баков:

• сталь, обработанную эмалью;
• нержавейку;
• титановое напыление;
• стеклокерамику.

Металлические бойлеры

Корпус всех бойлеров делают из стали. Часть моделей выполнена из нержавейки, другие имеют внутри покрытие – эмаль, защищающую поверхность от негативного влияния. Выбор бойлера по внутреннему покрытию бака зависит скорее от финансовых возможностей, чем от качества оборудования.

Емкость из нержавеющей стали лучше эмалированного аналога. Она не потрескается, не повредится при механическом воздействии, не отслоится с течением времени. Срок службы такого аппарата больше, чем эмалированного бака в водонагревателе. Не смотря на то, что образцы из нержавеющей стали стоят дороже, они окупаются большим временем эксплуатации.

Титановое напыление хорошо показало себя в работе. Оно надежно, долговечно, потому практично. Стоит такое напыление не дешево, это вариант для тех, кто знает толк в качестве и при этом не ограничен в средствах.

Стеклокерамика

Стеклокерамика наиболее дешевый вариант. Она быстро трескается, легко повреждается. Максимальный срок работы бака с таким покрытием 5 лет.

Перед тем, как выбрать электрический водонагреватель для дома, следует поинтересоваться, из чего сделана внутренняя часть оборудования. Вода и высокая температура плохо влияют на внутреннее состояние бака. От прочности и надежности емкости зависит – как долго она прослужит.

Самый простой способ

Производители изготавливают банные печи с уже готовыми баками для воды. Данный вариант наиболее простой по монтажу, дальнейшей эксплуатации. Актуален для строений, к которым не подведены коммуникации газо-, водоснабжения, определен лимит использования электроэнергии.

Резервуары для горячей воды можно монтировать двумя способами:

1. Бак размещается непосредственно на дымоходной трубе печи, жидкость прогревается теплом выходящего наружу дыма. При этом, труба может разогреваться до очень высоких температур (500⁰ С), быстро прогревая содержимое бака. Дно емкости оборудовано проемом, равном сечению дымоходной трубы. Необходимо обеспечить герметичность стыков трубы и резервуара на входе, чтобы вода не вытекала наружу. Стык можно обработать термостойким герметиком, глиняно-известково-песочным раствором. Цементный раствор при воздействии жара покрывается трещинами.
   При этом, подобное размещение позволяет обогревать воду теплом, которое обычно выводится наружу. А дымоходную трубу монтировать внутри чердачного пространства проще, так как избыточное тепло отдается воде.
2. Навесной бак. Размещается настенным способом на одной из сторон печи, чаще всего внутри парилки (емкость 40-70 л). Дровяная печь разогревает воду резервуара за 1,2-1,6 часов. Для ускорения процесса можно теплоизолировать резервуар.Также простой, бюджетный способ, не требующий значительных материальных затрат, простой в обслуживании.

Размещение такого бака внутри парилки считается недостатком из-за большого выделения водяного пара. Для банных строений, расположенных на даче – это один из немногих доступных способов прогрева воды, не требующих усилий по зимнему обустройству. Актуальный вариант для классической русской бани. Сауну таким резервуаром оборудовать не рекомендуется.

Виды электробойлеров для ванной

Разновидности электроводонагревателей:

• по принципу работы, типоразмеру:
  • емкостные (накопительные) – с баком для резерва, хранения воды. Есть вертикальные и горизонтальные бойлеры;
  • проточные – нагревают воду в процессе протока через нагревательный элемент. Виды:
    • компактные водонагреватели настенного размещения;
    • насадки или вмонтированные в смесители;
  • для каких источников:
    • напорные (закрытые) – стандартные, для централизованного водоснабжения;
    • безнапорные (открытые) – с принципом самотека или с маломощными помпами, для систем без давления или с ним, но с отсекающей арматурой, количество точек забора ограничено из-за малой мощности.

Сравнение поможет выбрать, какой водонагреватель в ванную комнату лучше, проточного типа или ёмкостный:

Критерий	Накопительные	Проточные
Размеры, основные особенности.	Есть резерв при полном отключении воды, но занимают больше места, необходимо ждать нагрева, верхняя граница которого выше (+75… +85° C).	Без функции хранения, но теплую воду пользователь получает сразу после включения. Недостатки: зависимость от скорости протока, максимальный нагрев может быть ниже (до +60° C).
Размеры, размещение.	Потребуется место под горизонтальную или вертикальную установку.	Минимально занимаемое пространство компактным прибором.
Экономность относительная, может уравниваться, зависит от многих факторов.	Потребляют меньше, в среднем 0,7 – 3 кВт (ELECTROLUX EWH 80 Quantum Pro), но после первого нагрева работают в режиме поддержания, то есть, постоянно расходуя электричество.	Намного мощнее, но не работают постоянно. Включаются при открытии смесителя от заданного значения напора (протока). Выключаются полностью при его закрытии. Могут быть не выгодными, если одновременно обслуживают много точек забора (3 – 5). Для комфортного душа потребуется прибор от 6 – 8 кВт (Stiebel Eltron DHC 8).
Эксплуатация, ТО.	Обслуживание сложнее: периодичная замена магниевого анода (1 раз в 2 года в среднем); чистка от накипи емкости, мокрого ТЭНа; при ТО требуется трудоемкий слив; риск коррозии бака.	ТО проще, быстрее: замена анода не требуется; чистить и разбирать легче; слив не потребуется; демонтаж/монтаж проще. Минус: чаще требует усиленной электропроводки из-за мощности.
Накипь, налет.	Несмотря на анод, образуется быстрее.	Налипает медленнее из-за интенсивного протока.

При помощи бойлера горячая ванная набирается за время, как если бы пользовались смесителем. Но для проточных при сильном напоре есть риск ухудшения нагрева, поэтому стабильность температуры воды может быть равная струе высокой и средней интенсивности, но не максимальной.
