Как выбрать трубы для скважины — сравнение стального, пластикового и асбоцементного вариантов

Асбестоцементные трубы для скважины

Трубы из асбестоцемента являются относительно дешевыми, но они достаточно хрупкие. Асбестоцементные конструкции устойчивы по отношению к коррозии, обладают длительным сроком эксплуатации, повышенной устойчивостью к химическим воздействиям агрессивных сред.

Трубы из асбестоцемента намного дешевле, чем остальные. Но, несмотря на эти преимущества, асбестоцементные модели обладают значительным недостатком: асбестоцемент – это очень хрупкий материал. Асбестоцементные изделия часто используются в колодцах.

Несмотря на то, что асбестоцементные трубы устойчивы к коррозии и обладают длительным сроком эксплуатации, они довольно хрупкие и поэтому в основном используются в колодцах.

Преимущества асбестоцементных моделей:

• устойчивость к коррозии;
• долговечность;
• невысокая стоимость.

Недостаток – повышенная хрупкость.

Поэтому при использовании асбестоцементных конструкций их выпускают с достаточно толстыми стенками. При этом скважину приходится делать большей ширины.

Установку изделий из асбестоцемента нужно выполнять очень аккуратно. С этим могут справиться только строители с высокой квалификацией.

Скважина и эффективные меры ее защиты

При каждом спуске и подъеме насоса неизбежны удары об адаптер

От них важно предусмотреть специальную защиту. Потому что каждый удар неизбежно приводит к увеличению люфта между деталями разъемных соединений

Из-за этого возможны протечки. Защититься от этого можно с помощью компенсатора стартового крутящего момента.

Для защиты от попадания посторонних предметов и пыли в скважину сверху, как правило, устанавливают крышку. Более того, в нее дополнительно интегрируют клеммную коробку. Таким способом выполняют отключение питания насоса перед его демонтажем. Причем аналогичную функцию выполняет и разъемная муфта.

Часто выполнить подвод водопроводной трубы в дом на глубине ниже точки промерзания грунта бывает невозможно. Если такое случается, то критический участок магистрали обкладывают греющим кабелем. Тем же владельцам, кто зимой бывает в доме только время от времени, полезно позаботиться о комплексной защите от промерзания водопровода. Для этого воду из труб сливают. Это не представляет сложности, если трубопровод проложен под необходимым уклоном. В самой низкой его точке устанавливают, как правило, сливной кран.

Во всех остальных случаях придется выполнять продувку трубопровода компрессором. Более удобный способ решения этой задачи: установить клапан автоматического или ручного слива. Тогда вода из магистрали будет попадать обратно в скважину при сливе.

После завершения обвязки можно приступать к использованию скважины. Причем основой упрощения процесса эксплуатации является установка средств автоматизации. Вот о них-то и расскажем более детально в заключительной части нашей статьи.

Окончание данного материала вы сможете найти по этой ссылке.

Изделия из стали

Стальные трубы

Изделия для скважин, выполненные из черной стали, используются преимущественно в бурильных работах, поскольку буры способны работать лишь с трубами из этого материала.

В связи с этим стальные трубы – идеальный вариант для так называемых некомпетентных, недобросовестных бурильщиков. Другими словами, можно будет проводить бурильные работы уже в самой скважине, если потребуется.

Главным недостатком стали можно назвать, прежде всего, высокую стоимость, а также то, что со временем у воды будет усиливаться металлическое послевкусие.

Сферы применения

Трубу из стали целесообразнее устанавливать в артезианских скважинах, поскольку их срок службы примерно одинаков. В скважинах на песках другие виды обсадных труб использовать нельзя.

Помимо труб из обычной черной стали, сегодня производят:

• оцинкованные;
• эмалированные;
• из нержавеющей легированной стали.

Их используют в тех скважинах, где образование коррозии недопустимо вовсе. Не стоит верить производителям, уверяющим, что стальные трубы с таким покрытием существенно улучшат качество воды и срок эксплуатации скважины. Возможно, в некоторой мере это и так, но не нужно забывать о длительном сроке службы труб из обычной стали, а также современном фильтрующем оборудование, которое может отлично справиться с ржавчиной.

Словом, если будет устанавливаться фильтр (а он, скорее всего, будет), то о целесообразности покупки более дорогих изделий нужно хорошенько подумать.

Эмалированные трубы тоже не самый лучший вариант – эмаль сама по себе очень хрупкая, поэтому монтажные работы практически невозможно провести, не повредив ее. Следовательно, такие трубы проржавеют в несколько раз быстрее обычных, ведь толщина стали в них на порядок ниже.

Основные характеристики

При выборе труб для пластикового водопровода следует ориентироваться на технические характеристики изделий. Существует прямая зависимость технических свойств и особенностей полимерных труб от материала их изготовления. Для производства полимерных стройматериалов используется различные виды сырья, имеющие разные температурные, весовые и прочностные характеристики

Температура носителя

Пластиковый водопровод может применяться как для подвода холодной, так для и горячей воды, Однако не все виды пластика предназначены для горячего водоснабжения.

Таблица предельно допустимых значений температуры теплоносителя

Вид пластика	Предельные значения температуры теплоносителя, град С
Поливинилхлорид (ПВХ)	0 градусов	Не более 30 град
Полипропилен	0 градусов	Не более 95 град
Полиэтилен	0 градусов	+45 град
Металлопластик	0 градусов	+95 град.

В приведенной таблице, составленной на основании рекомендаций заводов — изготовителей, можно сделать вывод, что область использования пластика для горячей воды ограничена техническими свойствами исходного материала.

Вес

Среди основных технических характеристик водопроводных труб, предназначенных для водоснабжения, важным критерием является их вес. Известно, что малый вес по сравнению с металлическим водопроводом – это одно из главных преимуществ пластиковой коммуникации

При прокладке водопровода по стенам или под потолком, важно знать: сколько будет весит трубная разводка и сможет ли конструкция стены или потолка выдержать данную нагрузку. Если нет под руками справочника по пластиковым водопроводным материалам, то для подсчета веса можно воспользоваться следующими правилами:

1. Показатель веса находится в прямой зависимости от диаметра и толщины ее стенок. Например, один погонный метр трубного изделия из пластика диаметром 16 мм равен 100 гр. В настоящий момент нет строгих стандартов веса и при покупке вес изделия можно увидеть в прилагаемом сертификате.
2. Формула подсчета для самостоятельного определения веса полимерных трубных изделий: вес в килограммах 1 м. пог. пластиковой трубы =((Дн – Т)/40,55)*Т, где Дн – наружный диаметр, Т — толщина стенки, 40,55 – постоянная константа.

Есть еще один способ узнать ориентировочное весовое значение: определить объем трубы в м3 и умножить на постоянный коэффициент 950.

Прочность

Показатели прочности особенно актуальны для пластиковых труб укладываемых в землю. Они эксплуатируются в условиях внутреннего высокого давления водяного потока и внешней нагрузки от большого объема грунта. Производители предлагают использовать для таких видов водопроводных инженерных сетей изделия с более высокими показателями по прочности, но и цена на такие стройматериалы будет намного выше, чем у обычных пластиковых.

Таблица диаметров труб для водопровода

От выбора размера труб для водопровода зависит пропускная способность всей системы подачи воды. Для каждого вида полимерных трубных изделий существуют свои нормы и стандарты с разными толщинами стенок.

Таблица диаметров труб для водопровода по видам полимера

Разновидность	ГОСТ	Условия применения	Допустимый диаметр, мм	Толщина стенок, мм
Поливинилхлоридные (ПХВ)	Р 51613-2000 3241202913	Подвод к ванне и раковине	От 10 до 315	От 1,6 до 6
Подвод к унитазу	От 15 до 315
Подвод к стиральной машине	От 15 до 315
Полиэтиленовые (ПЭ)	18599-2001	Трубы легкие	От 20 до 100	2,0 – 29,3
Средние	2,0 – 45,3
Тяжелые	2,0 – 45,5
Полипропиленовые(ПП)	32415-2013	Внутренняя разводка	40,50 и 110	8,1
Наружная разводка, в землю	От 150	От 32,1 до 35,2
Металлопластиковые		Прокладка водопровода	15,20	2

Существует правило, что для прокладки водопроводной линии диаметр трубы не должен быть менее 15 мм, а для монтажа водоподающих стояков используются диаметры от 32 мм.

При выборе труб необходимого размера, следует учесть зависимость сечения от протяженности водопроводной линии:

1. При длине водяной системы менее 30 метров допускается использование труб диаметром 25 мм.
2. Если длина магистрали более 30 метров, рекомендуется применять сечение от 32 мм.

Для коротких водопроводных линий до 10 метров актуальным будут пластиковые изделия диаметром 20 мм.

Разобраться с диаметрами в миллиметрах и дюймах и их пересчету поможет это видео:

Особенности демонтажа скважины собственными силами

Любое сооружение время от времени требует проведения ремонта. Возможно, скважине нужна замена каких-то элементов конструкции, или заброшенное гидротехническое сооружение понадобилось восстановить. Профессиональными бурильщиками демонтаж и ремонт скважины проводится качественно и быстро. Они располагают опытом, сноровкой и необходимым оборудованием, вроде труболовок, метчиков и овершотов.

Располагая временем и возможностями, демонтировать скважину вполне по силам и самостоятельно. Для этого понадобятся:

• мощный домкрат;
• две Г-образные стойки, которые будут установлены в перевернутом виде. Изготавливаются стойки метровой высоты и шириной до шестидесяти сантиметров из швеллера №10;
• подшипник с внутренним диаметром 40 мм. Крепится к верхней части перевернутой Г-образной стойки;
• барабан. Его ось продевается сквозь подшипник;
• трос;
• обжимной хомут.

Последовательность извлечения трубы такова:

1. Ее конец фиксируется посредством обжимного хомута и петли. Закрепляется трос.
2. На коротком плече рычага (домкрата) закрепляется фиксатор.
3. Постепенным вращением рукоятки барабана вытаскивается конструкция.

Обустройство системы автономного водоснабжения требует правильного подбора труб. Грамотно проведя расчеты, удастся не только удачно провести монтаж скважины, но и обеспечить возможности для ее безупречной эксплуатации в течение продолжительного срока и оперативного проведения, в случае необходимости, ремонтных работ.

Что выбрать?

1. Трубы стальные обсадные по ГОСТу 632-80 и муфты к ним

Стальная обсадная колонна представляет собой наиболее популярное решение, и по многим показателям отвечает всем требованиям. Её долговечность достигает срока в 50 и более лет, она выдерживает давление больших значений, включая давление при движении пластов, и не выделяет в воду вредных веществ. Единственным недостатком колонн из чёрной стали считается образование ржавчины, однако современные фильтры отлично решают эту проблему. Помимо этого металлические трубы из стали легко поддаются очистке при заиливании.

Однако высокая стоимость обсадных труб из стали делает их экономически невыгодными при бурении на песок. Хотя для обустройства артезианских скважинных систем они незаменимы, экономически обоснованы, и их рекомендуется использовать – срок эксплуатации стальных колонн достигает срока службы собственно скважинной системы.

Скачать в PDF ГОСТ 632-80 Трубы обсадные и муфты к ним.

2. Оцинкованные, нержавеющие и эмалированные

Оцинкованные обсадные трубы для свай характеризуются всеми положительными качествами и свойствами труб из чёрной стали, и отличаются дополнительно высокой стойкостью к образованию коррозии. Однако большая стоимость по сравнению с традиционными трубами не окупается повышением цены, и делает их применение нерациональным. Помимо этого, по истечении времени оцинкованные колонны могут выделять в воду вредный для людей оксид цинка, что делает их небезопасными с точки зрения экологической чистоты.

Эмалированные обсадные трубы при многих достоинствах имеют большой эксплуатационный недостаток – они подвержены повреждениям при малейших механических влияниях (ударам, царапинам, сколам) при установке. А любой повреждённый участок, лишённый защитной эмали, является источником образования коррозии.

3. Асбестоцементные трубы

Основным преимуществом асбестоцементных обсадных колонн считается их дешевизна. Однако бытующее мнение о их вредности (мало подтверждённое), хрупкость и большая толщина стенок, сложный монтаж, сделали их непопулярным изделием для бурения скважин.

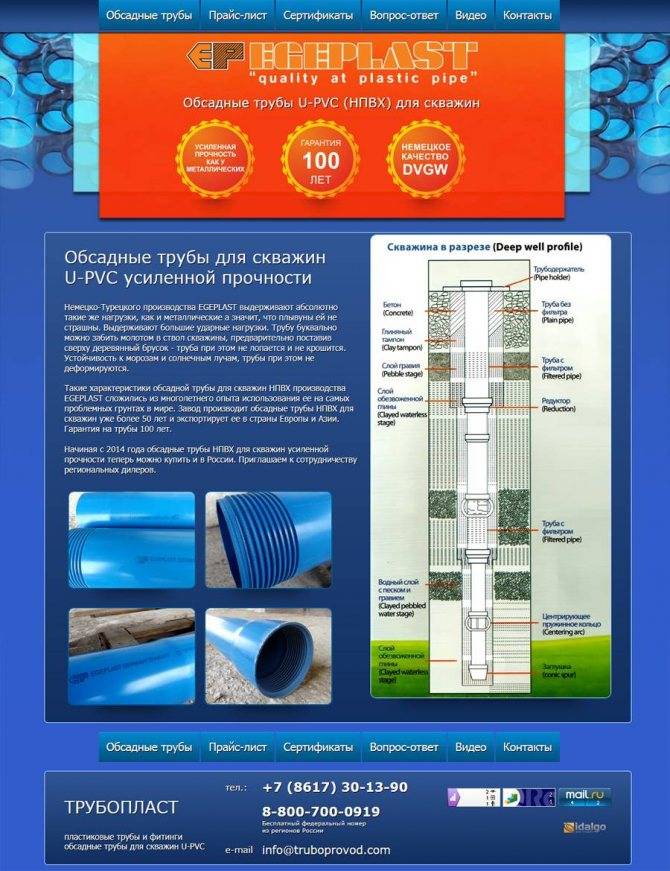

4. Пластиковые трубы

Современные пластиковые обсадные колонны применяются сравнительно недавно, и полной картины их поведения в разных условиях в течение длительного времени, нет. Точно можно сказать, что такие трубы отличаются стойкостью к образованию коррозии, плесени, грибковых поражений, а также, не выделяют в воду вредные вещества.

Сегодня выпускают три типа пластиковых колонн – из ПВХ, ПП и ПНД. К их основным достоинствам относятся:

• небольшая стоимость;
• высокая степень герметичного соединения;
• малый вес;
• простой и быстрый монтаж.

Конечно, выбор обсадной трубы, как и всей конструкции скважины, делает, в конечном счёте, владелец участка, однако, информация о возможностях, достоинствах и недостатках каждого вида обсадной трубы, является очень полезной при принятии решения.

Статья обновлена: 19.02.2020

Какую трубу выбрать для скважины?

Я советую использовать цельнотянутую стальную трубу с толщиной стенки 4,5 мм как обсадную, и трубу из пищевого полиэтилена с толщиной стенки от 6 мм как фильтровую колонну.

Я могу выделить несколько основных критериев выбора трубы для обсадной колонны:

Глубина залегания водоносного горизонта и тип грунтов

чем глубже скважина, тем выше вероятность подвижки грунта, перепадов давления на стенки трубы, а, соответственно, и на соединения

Метод обустройства

здесь я имею в виду использование кондуктора (труба в трубе), переходные диаметры как страховка на случай добуривания

• Тип насосного оборудования, диаметр насоса
• Желаемая производительность гидротехнического сооружения

Обсадные трубы из разных материалов.

Опираясь на личный опыт, я вас могу уверить, что в большинстве буровых компаний вам не предложат выгодного для вас решения, а сделают так, как проще и дешевле им.

Лично я рекомендую вам проверенное временем решение – комбинацию из обсадной и фильтровой колонны. Для обсадной колонны я советую использовать стальную бесшовную цельнотянутую трубу на сварных соединениях с толщиной стенки от 4,5 мм, или с резьбовым конусным соединением при условии толщины стенки трубы не менее 6 мм. Фильтровая колонна – пищевой ПЭТ.

как происходит ПРОЦЕСС БУРЕНИЯ СКВАЖИНЫ

Бурение с установкой

Для организации автономного водоснабжения применяется пошаговая инструкция, выполнение которой гарантирует успешный монтаж объекта. Плановая последовательность работ предусматривает следующие действия:

1 ) Заказать в специализированной организации геологическую оценку местности для определения места бурения под шахту с оценкой глубины водоносного горизонта, степенью его влагонасыщенности и потребительских свойств воды.

2 ) Определиться с назначением выработки и обсадной трубой для скважины:

• верховодка: используется на технические нужды с минимальной глубиной бурения. В качестве обсадной колонны применяются пластиковые изделия с резьбовым соединением;
• на песок: вода используется на общедомовые нужды и как питьевая. Для колонны применяются пластиковые или металлопластиковые конструкции;
• артезианская: с большой глубины из скальных карстовых пород. В качестве обсадной колонны применяются изделия с резьбовым соединением: усиленные сварные стальные, металлопластиковые или цельнотянутые стальные, в зависимости от глубины скважины и сложности породы.

3 ) Бурение верховодки (абиссинский колодец: глубина до 12 метров) и скважины на песок (водоносный горизонт 12–50 метров) можно выполнить своими руками, используя ручной винтовой бур или автобур.

• для бурения в слой верховодки применяем шнек диаметром 40–70 мм;
• используем ПНД 32–63 мм;
• бурение выполняем винтовым шнеком с промывкой, с помощью центробежного насоса, установленного снаружи. Для достижения требуемой глубины используются штанги длиной 2–5 метров;
• после достижения водоносного слоя производим обсадку выработки трубой ПНД с установленным в ней фильтром длиной 2,5 метра и откачиваем мутную воду;
• бурение скважины на песок выполняется буром диаметром 146 мм, для обсадки выработки используется труба ПНД 125 мм;
• для очистки воды к первой обсадной трубе крепится фильтр, у которого диаметр больше диаметра трубы. Остальные изделия последовательно соединяются на резьбу с опущенной в скважину частью колонны до достижения фильтром водоносного слоя. Для лучшей очистки воды фильтр в конструкции засыпается щебнем;
• в колонну опускается скважинный насос с водоподъемным шлангом, который через адаптер, встроенный в обсадку, соединяется с наружным водоводом и производится откачка мутной воды до появления чистой.

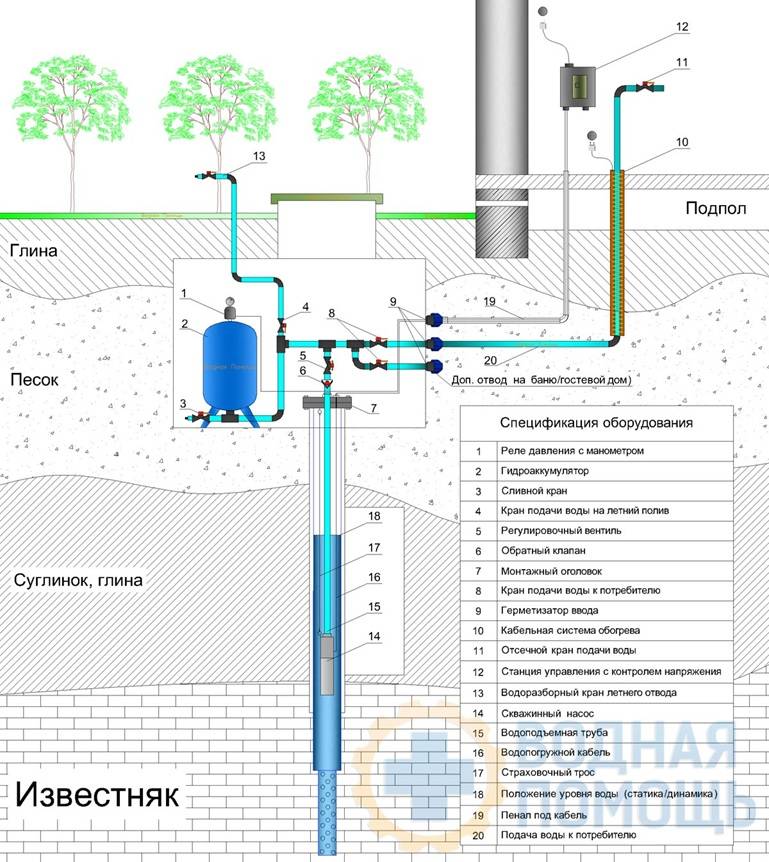

4 ) Выработку артезианской (на известь) скважины, глубиной 50–200 п/м осуществляют с помощью спецтехники. Применяются четыре водоподъемных варианта с использованием металлических обсадных изделий:

• обсадка доходит до известкового пласта, а затем открытым стволом меньшего диаметра бурят до водного горизонта;
• используются две обсадных нитки. Первая доходит до пласта известняка, а вторая, перфорированная, меньшего размера, через пласт до водоносного слоя;
• для защиты от смешения верхних вод с артезианскими используют кондуктор – второе изделие большего диаметра, чем обсадка, установленное в верхней части выработки;
• когда известковый слой неоднороден, монтируют три трубы. Первую обсаживают до сложного слоя, вторую, меньшего диаметра, до известняка, третью – меньше чем у второй, до водоносного слоя.

Глубинный насос устанавливается в нижних трубах.

Железные трубы и их недостатки

Между сторонниками пластиковых и стальных труб разворачиваются жаркие споры. Сторонники металла ссылаются на советские ГОСТы и СНиПы. В них сталь упоминается как самый надежный материал для систем водоснабжения. Однако составители старых нормативных документов жили в мире, где не было пластиковых аналогов.

Говоря о достоинствах стальной обсадки, советские инженеры сравнивали ее только с асбестом. В наши дни стандарты пока не были пересмотрены, несмотря на очевидные недостатки железа по сравнению с пластиком. Современные инженеры считают, что стальная обсадка скважин морально устарела, как в свое время это произошло с асбестом.

Главные недостатки стальной обсадки:

• Образование коррозии и ржавчины во влажной среде.
• Загрязнение питьевой воды частицами железа.
• Уже растворенное железо ускоряет коррозию стенок.
• Малый срок службы металла по сравнению с пластиком.
• Ржавчина может забить насос через 4-6 лет после его установки.
• Когда канал забивается ржавчиной, снижается напор воды в системе.

Многие компании признали достоинства пластика. Новый материал применяется в сфере ЖКХ для обустройства систем водоснабжения и канализации. Устаревшие конструкции заменяют на легкий, практичный и долговечный пластик. При бурении лучше сразу установить современный материал, чтобы не тратить деньги на частый ремонт.

Обсадка скважины пластиковыми трубами

Итак, скважина пробурена и обсажена стальной трубой до известняка, вода стоит в известняке и не поднимается в стальные трубы. Вы не можете опустить глубинный насос в голый известняк (потому, что застрянет), поэтому его предварительно обсаживают ПНД трубой и потом в эту трубу ставят насос. Раньше для обсадки известняка использовали металлические трубы, но они стоят дорого, сегодня конкуренция набрала угрожающие масштабы и в погоне за лучшей ценой все перешли на пластиковые трубы.

При обсадке известняка, пластиковую трубу принято выводить на несколько метров выше воды, чтобы не всплыла.

Распространен миф, что если вывести пластиковую трубу под верх, то это дает дополнительную защиту от грунтовых вод в случае сквозной коррозии стальной трубы. Вынуждены вас огорчить: это не сработает в большинстве случаев. Если проржавеет стальная труба, то вода попадет в межтрубье, оттуда в известняк, а потом к вам в дом. Если же сталь проржавеет очень сильно, то пластик сдавит глинами.Но иногда реализуют такую конструкцию скважины, когда пластиковую трубу не опускают до дна, а делают своеобразный карман в известняке, где пластик затянет глинами. Это защитит скважину от верховодки даже в случае сквозной коррозии стали.
Часть буровых организаций предлагают поставить пакер в скважину, который выглядит как намотка на пластиковую трубу, он призван закрыть пространство между пластиком и сталью и обеспечить герметичность. Но пока спускают трубу с намоткой в скважину, эта намотка разболтается, порвется и толку от нее не будет. Но главное, что никто никогда не поймет, вышел пакер из строя или нет, вода ведь все равно будет чистая и прозрачная.
Встречаются более сложные варианты пакеров, но это дополнительные деньги, дополнительное время на их установку, а сейчас все компании идут по пути предельного сокращения затрат и никто не будет заниматься этим бесплатно.

А теперь самое популярное: многие буровые организации говорят, что установив пластиковую трубу, вы будете пить воду только из нее. Они просто бросают эту трубу в скважину, и она там болтается. В ней стоит вода, но также вода стоит и между пластиковой и стальной трубой. Об этом говорить не положено, вы ведь все равно это не узнаете. Так работает большинство буровиков без должного опыта.
Естественно, если проржавеет сталь, то верховодка будет у вас в кране.

Технология обсадки

Обсадка скважины осуществляется с помощью бурильной установки по следующей технологии:

1. На начальном этапе пробуривается канал большего, чем необходимо для диаметра – на глубину не менее 5 метров.
2. Далее устанавливается бур меньшего размера, бурение продолжается до достижения водоносного слоя.
3. При появлении воды в тоннель устанавливаются герметично соединенные сегменты трубы.
4. По достижении необходимой глубины погружается насосное оборудование.
5. Выполняется наладка и проверка работы скважины.
