Что такое КНС?
КНС или канализационная станция, это устройство для принудительного удаления твердых и жидких стоков. Такие устройства чаще всего используются в промышленных целях.
Но существует целый ряд КНС, специально разработанных для эксплуатации в бытовых условиях. Их устанавливают обычно в частных домовладениях с автономной канализацией или там, где необходимо обеспечить транспортировку отходов к стояку централизованной канализационной системы.
Модели бытовых КНС могут заметно различаться по внешнему виду, но их устройство и принцип работы довольно похожи. Такие конструкции представляют собой герметичную емкость, предназначенную для сбора отходов.
Высокая степень герметичности накопителя – важное требование, позволяющее защитить грунтовые воды от загрязнения стоками. Здесь предусмотрена система патрубков, а также специальный насос, разработанный для перекачивания фекальных масс
Работает канализационная насосная станция следующим образом. Стоки поступают в емкость-накопитель. С помощью канализационного насоса сточные воды, включающие твердые накопления, по трубам перемещаются для дальнейшей утилизации, например, в стояк центральной канализации, в бак машины-ассенизатора и т.п.
На этой схеме наглядно представлено устройство небольшой бытовой канализационной насосной станции, которую можно подключить непосредственно к унитазу
КНС комплектуются насосами различного типа, в числе которых есть и погружные, и поверхностные консольные или самовсасывающие.
Погружные, как понятно из названия, опускают внутрь емкости с нечистотами. Обычно это очень прочные агрегаты, способные длительное время работать в агрессивной среде. Для таких насосов не нужно обустраивать место на поверхности, как не нужны и дополнительные трубы для их подключения к системе.
Но техническое обслуживание погружного насоса может быть несколько затруднено. Агрегат охлаждается жидкостью, в которой он находится, в ремонте и в ТО такие устройства нуждаются не часто. Более того, погружные модели канализационных насосов могут работать даже в очень холодной среде. Для них считается допустимой так называемая сухая установка.
Насосы с измельчителем используют в канализационных станциях, чтобы облегчить продвижение стоков по системе, сделав их состав более однородным
Самовсасывающие насосы имеют широкий просвет для прохождения перекачиваемой среды, они рекомендованы к использованию с существенно загрязненными стоками. Электродвигатель с фланцевым креплением заметно облегчает эксплуатацию и обслуживание устройств этого типа.
Некоторые виды канализационных насосов снабжены специальным нагревательным элементом. Это позволяет использовать их даже при температуре ниже нуля.
Консольные насосы используют в основном для промышленных очистных установок. Для монтажа такого устройства необходим отдельностоящий фундамент. Консольные канализационные насосы считаются исключительно надежными и удобными, но их монтаж и подключение лучше доверить опытному специалисту.
В бытовых КНС может использоваться один или два насоса, все зависит от конкретной ситуации. Если необходимо измельчить твердые фракции отходов, используют насосы с режущим механизмом.
При этом следует понимать, что такой механизм не является всеядной мясорубкой. Случайно оброненный в слив кусок ветоши может привести к серьезному засору и даже к поломке насоса.
Отдельного внимания заслуживают так называемые мини КНС – это насосные станции относительно небольшого размера, предназначенные для подключения только к одному объекту, обычно к унитазу. Они представляют собой комплекс из небольшого бака-накопителя и насоса с режущим механизмом. Такие канализационные станции устанавливают обычно непосредственно под унитазом.
Основные правила длительной эксплуатации
Для того, чтобы увеличить срок эксплуатации насосной станции, необходимо проводить техническое обслуживание, согласно инструкции по эксплуатации от производителя. Также следует проводить периодические проверки работоспособности оборудования
Особое внимание надо уделять герметичности резервуара, так как из-за некачественного материала могут появиться трещины
Чтобы КНС функционировала стабильно и долго, необходимо избежать попадания в канализационную систему следующего мусора:
- Пакеты и строительный мусор. Остатки цемента, в сочетании с песком, могут застыть посредине трубопровода и для чистки потребуется приложить массу средств и времени.
- Материалы, которые со временем не разлагаются. К ним относятся сигаретные фильтры. Вещество, из которого они сделаны, при большом количестве создаёт серьёзные пробки в канализационной системе и может помешать работе насосной станции.
- Остатки масла. Данный продукт, полученный путём переработки нефти, может нарушить работу станции агрессивными элементами своей структуры.
Одновременно с техническим осмотром насоса следует делать чистку трубопровода, который идёт к нему и от него. Сточные отложения могут создавать не только пробки, но и существенный налёт, который въедается в поверхность трубы
При ремонте насоса очень важно использовать только оригинальные детали и расходные материалы. Некачественные подделки сделают срок эксплуатации ещё меньше и создадут нагрузку на другие узлы устройства
Современные насосные станции
Станция канализационная Aquatica
Универсальные КНС изготавливают из полипропилена высокого качества, стали или стеклопластика по индивидуальным либо типовым проектам. Предназначены они как для отдельно стоящих зданий, так и для коттеджных поселков или небольших производственных предприятий.
Современные канализационные станции представляют собой емкости круглой, цилиндрической или прямоугольной формы в горизонтальном или вертикальном исполнении. Некоторые модели имеют два отделения — приемное и машинное. В приемной камере есть специальная корзина для загрязнений, которую при необходимости можно снять. В машинном отсеке расположено насосное оборудование с задвижками и обратными клапанами. Рядом с канализационной станцией находится пульт управления.
На рынке можно встретить и другие конструкции насосных станций, которые состоят из одного резервуара. В нем смонтировано все необходимое оборудование и фекальные насосы. Они занимают намного меньше места, и в этом их преимущество.
Монтаж канализационных сооружений очень прост. Их ставят на выровненную горизонтальную поверхность или бетонную площадку, а затем подключают к отводящему и подводящему трубопроводам.
Особенности современных насосных станций
КНС из стеклопластика с насосами Grundfos
Универсальные КНС являются наилучшим решением для:
- Частных построек с низкой глубиной расположения сливных труб для последующего сброса сточных вод в централизованную канализацию.
- Сбора ливневой воды из дренажной системы и дальнейшей ее перекачки с частной территории.
- Коттеджных поселков, где необходимо перекачивать канализационные жидкости на большие расстояния.
- Различных объектов с наличием подвальных помещений, из которых требуется поднимать стоки на высоту.
Важно! Современные насосные станции можно устанавливать как на новую канализационную систему, так и на уже существующую. Они экономичны, герметичны, долговечны и просты в монтаже, имеют сравнительно небольшие размеры и не требуют постоянного присутствия обслуживающего персонала. Они экономичны, герметичны, долговечны и просты в монтаже, имеют сравнительно небольшие размеры и не требуют постоянного присутствия обслуживающего персонала
Они экономичны, герметичны, долговечны и просты в монтаже, имеют сравнительно небольшие размеры и не требуют постоянного присутствия обслуживающего персонала.
Самые маленькие КНС предназначены для бытовых целей. Это герметичные емкости, которые можно подключать непосредственно к унитазу. Своим внешним видом они не портят санузел, так как изготовлены в соответствующем дизайнерском стиле. Комплектуются такие станции небольшими фекальными насосами, оборудованными режущим механизмом. Он позволяет избежать наматывания волокнистых включений и последующего заклинивания рабочего колеса. Такие «малышки» способны откачивать стоки, поступающие из двух санузлов, и поднимать их на высоту до 5 метров.
Современные КНС имеют ряд преимуществ:
- компактность
- экологическая безопасность
- экономия электроэнергии по сравнению с большими станциями
- бесшумность работы
- малая вибрация
- привлечение небольшого числа работников для обслуживания автоматики
- использование в разных климатических зонах
- легкость установки и демонтажа
- экономия полезной площади
Устройство и основная функция канализационной насосной станции (КНС)
Насосные станции предназначены для удаления канализационных стоков. Эти устройства очень удобно использовать, так как они не требуют большого заглубления в почву. Их конструкция достаточно проста, а периодическое обслуживание не занимает много времени.
Основные элементы, из которых состоит КНС:
- Резервуар, в котором скапливаются отходы. Выполняется из разнообразных материалов: металл, пластик, даже бетон. Выбирать материал, из которого будет сделан резервуар, следует из расчёта бюджета. Ёмкость из бетона наиболее экономична, но чаще всего останавливают выбор на металлическом баке.
- Насосы, которые не созданы для постоянного поддержания давления, а лишь обеспечивают поднятие стоков до необходимого уровня. После того, как жидкость достигла отметки, далее она попадает в трубопровод самостоятельно. Насосные станции обыкновенно предусматривают наличие двух агрегатов – один создан для постоянной работы, а второй является резервным. Наличие резервного насоса позволяет станции функционировать даже в случае поломки основного агрегата.
- Трубопровод, который обеспечивает транспортировку стоков в септик, ЛОС или выгребную яму. Система труб имеет надёжные крепления и механизмы, которые позволяют контролировать работу насосов.
- Поплавковая система выключателей. Данный элемент очень важен в КНС, так как именно поплавки обеспечивают своевременное включение и отключение насосов. Эта система позволяет станции работать автоматически и минимизировать вмешательство пользователя. При погружении поплавка в сточные воды, он натягивает специальный трос и происходит включение насоса. При всплытии поплавка, тросик не так натягивает выключатель и насос перестаёт работать.
Особенности монтажа
Устанавливать и подключать бытовые КНС можно следуя инструкции. Это «сололифты», которые ставят вблизи сантехнических приборов. Они компактные и не требуют особых навыков. В инструкции пошагово обозначены действия, которые нужно выполнить.
Другое дело – устанавливать канализационную станцию для загородного дома. Для этих работ лучше приглашать профессиональных мастеров. Здесь важна точность и правильный подбор комплектующих, а также их финальная настройка. Последовательность действий также важна. Человек, не имеющий опыта и не разбирающийся в нюансах приборов, не сможет правильно провести монтаж и потеряет гарантию производителя.
Правила выбора оборудования
Далее будут проанализированы критерии, учитывая которые необходимо выбирать канализационное насосное оборудование для частного использования. Разбор промышленных установок не входит в рамки данного обзора.
Целью при покупке КНС является приобретение оптимального по мощности и другим характеристикам оборудования. Нет смысла переплачивать за системы, которые будут работать на 10-20% проектной мощности.
При выборе КНС учитывают такие параметры:
- Максимальный поток перерабатываемых стоков.
- Транспортировочное расстояние.
- Перепад геодезических уровней между впускной трубой и выходом напорного шланга.
- Степень загрязненности, фракционный состав и структура хозяйственно-бытовых стоков. Существуют КНС, которые измельчают крупные фракции включений, предупреждая засоры в насосном оборудовании.
- Уровень требуемой очистки стоков.
- Габариты оборудования.
Единой формулы для расчета производительности насосного оборудования нет, поэтому алгоритм расчета и необходимые показатели должны быть указаны в инструкции к приобретаемой КНС. Типовой проект расчета производительности насосного оборудования включает такие этапы:
- Определение суточного потребления воды и объема стоков.
- Построение ориентировочного графика поступления канализационных сточных вод в течение суток.
- Расчет минимального и максимального канализационного потока.
- Определение требуемой производительности КНС, учитывая загрязненность стоков.
После определения вышеприведенных параметров можно начинать заниматься выбором подходящего оборудования.
На цену КНС влияет брэнд производителя, ремонтопригодность изделия, возможность сервисного обслуживания. Особенно не рекомендуется приобретать дешевые насосы, если предполагается их ежедневное использование, и при этом отсутствуют резервные емкости или дополнительный насос для отведения стоков.
Фекальный насос: конструкция, виды, назначение
Фекальный насос изготавливается в корпусе стойком к коррозии, его основная особенность – установка на ведущем валу измельчающего механизма. Это может быть нож или режущая кромка. Канализационные насосы с измельчителем, работающее от 220 В, устанавливаются в квартирах, частных домах и учреждениях, где есть риск засорения трубопровода. Их проточные каналы имеют большой диаметр и способны принимать стоки с фракциями до 10 см. Контроль пуска и остановки оборудования происходит с помощью автоматики.
Принцип работы фекального насоса с измельчающим механизмом
Оборудование устанавливается около унитаза, после слива вода поступает в накопительную камеру. Специальный датчик фиксирует возрастающее давление воздуха и подает сигнал на реле, запускающее электродвигатель. Одновременно включаются ножи, которые перемалывают мусор. Жидкость под давлением отправляется в отводную трубу и по ней транспортируется до стояка. После откачки датчик фиксирует снижение давления и отключает реле двигателя.
Фекальный насос с измельчителем
Виды насосов
Станции, оборудованные таким насосом, компактны, универсальны, работают бесшумно, просты в обслуживании. Агрегаты выпускаются с учетом условий, в которых им придется перекачивать стоки. Канализационные насосы для дома делятся на четыре группы:
- Устройство с измельчителем для откачки бытовых стоков низкой температуры. Агрегат предназначен для стоков с крупными фракциями, например, из унитаза. Его устанавливают в туалете на цокольном этаже, когда стояк расположен далеко, а общий уровень канализационной системы выше, чем у размещенных здесь приборов. При заполнении стоками накопительной емкости, включается откачивание и работа ножей. Жидкость принудительно отправляется в общую систему.
- Агрегат без ножей, предназначенный для горячих стоков из бани или сауны, а также душа и стиральной машины. Расчетная температура воды до 90 градусов.
- Насос без режущих деталей для откачки сточных вод из бассейна или затопленного подвала. Модель отличается самой доступной стоимостью.
- Оборудование с измельчителем для транспортировки горячих стоков. Универсальный агрегат, который можно использовать в частном доме или бане при наличии туалета.
Способы установки
- Насос канализационный погружной – устанавливается в сточную яму или резервуар, полностью погружаясь в жидкость. Самый популярный вариант для бытового использования.
- Полупогружной – насосная часть агрегата опускается в воду, а двигатель остается на поверхности. Такая модель может использоваться для перекачивания воды при высокой температуре.
- Наружный – аппарат устанавливается около канализационного колодца, в который опускаются заборные шланги. Такое оборудование можно переносить в нужное место.
Монтаж погружного насоса
Инструкция по монтажу КНС
Монтаж бытовых КНС проводится исключительно квалифицированными работниками, ввиду высоких требований к точности работ и соблюдению последовательности действий. Нарушение правил может привести к повреждению резервуара или подходящих к нему труб. Далее будет рассмотрена пошаговая инструкция по установке КНС для людей, желающих сделать это самостоятельно.
Первым шагом проводится выбор места установки КНС. СНиПы требуют вкапывать резервуар минимум в 20 метрах от стен жилого здания. Если позволяют геодезические уровни, то желательно выбирать участок повыше, чтобы под станцией не скапливалось много грунтовых вод.
КНС не следует устанавливать на фасадной стороне дома, около детских игровых площадок и вблизи зон для пикника
Вторым делом выкапывается яма с учетом диаметра емкости и места для удобного проведения монтажных работ. Если грунт достается экскаватором, то нужно остановить работы на 20-30 см выше проектного уровня. Далее извлекать землю необходимо вручную лопатой, чтобы сохранить целостность грунта.
При выкапывании ямы для канализационной емкости не нужно делать ее огромной. Достаточно будет диаметра на 1,5-2 метра больше, чем размер самой емкости
Третьим шагом производится выбор типа фундамента для установки КНС и его монтаж. Для этого после выкапывания ямы выполняется оценка водности грунта. Если грунт сухой, то можно сделать опалубку и залить ее 30-сантиметровым слоем бетона. А если в яму постоянно просачиваются грунтовые воды, то для фундамента подойдет только готовая железобетонная плита толщиной не менее 30 см.
Бетонное основание должно быть строго горизонтальным, поэтому при укладке готовой бетонной плиты нужно заранее об этом позаботиться.
Емкости КНС имеют юбку или лапки для крепления к фундаменту. В качестве крепежа используются анкерные болты, хотя при заливке бетона на грунт можно встраивать в смесь и металлические стержни, на которые потом насаживать крепление емкости.
Не следует экономить на размерах анкерных болтов. Оптимальная их длина – 200 мм, а диаметр – 20 мм. А металлические стержни перед укладкой в жидкий бетон необходимо загнуть крючком или буквой Г

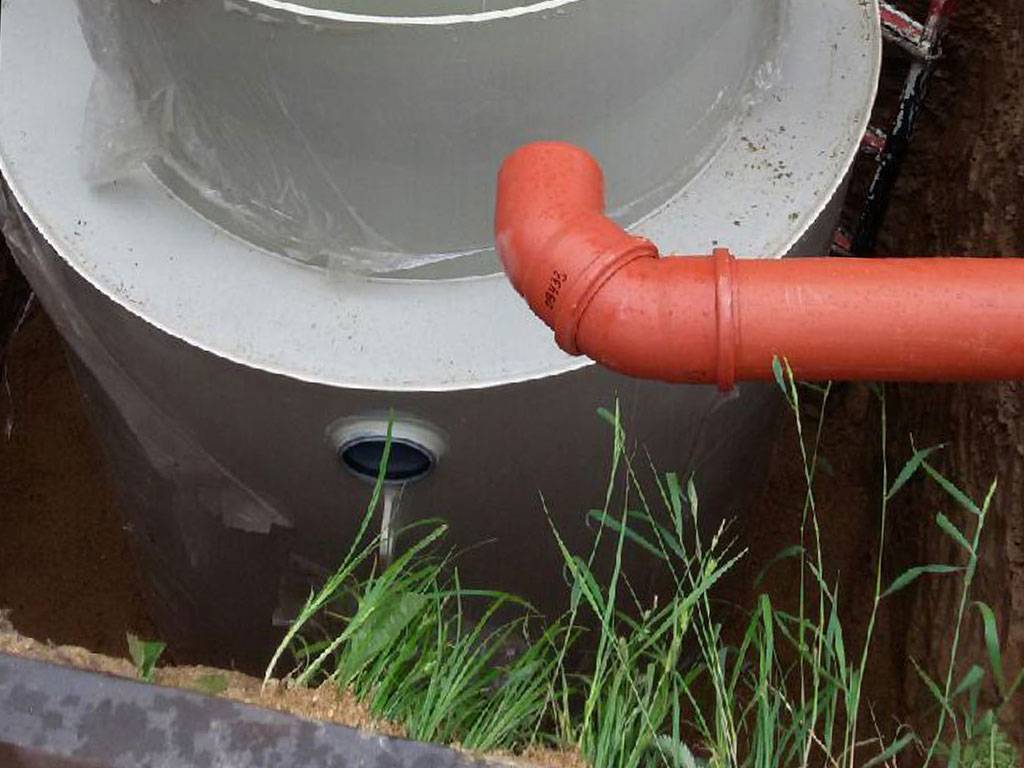

Четвертым шагом производится установка емкости КНС на фундамент, ее крепление и подключение к сливной трубе внутренней канализации дома. При вертикальном типе станции и большом количестве грунтовых вод требуется пригрузка емкости бетоном. Для этого вокруг резервуара заливается бетон на 20 см выше уровня первого ребра жесткости станции.
Следует учитывать, что после заливки бетоном сменить резервуар будет невозможно, поэтому необходимо просчитывать его объем с учетом расширения дома и увеличения количества его жильцов
Пятым делом производится засыпка станции мелким грунтом, максимальный размер зерна которого составляет 32 мм. Каждый слой земли должен быть не более 50 см. После засыпки очередного пояса, он заливается водой для усадки и утрамбовывается.
На этом внешний монтаж КНС заканчивается. После закрепления в грунте внутри станции устанавливаются насосы, датчики, обратные клапана и другое вспомогательное оборудование.
С целью безопасности люки канализационных резервуаров рекомендуется закрывать на замки, ведь во время игры дети могут спрятаться в них и потерять сознание
Не лишним будет проведение в дом системы аварийного оповещения о критическом уровне бытовых сточных вод в резервуаре, что предупредит о неисправностях в работе станции.
Как устроены канализационные насосные станции SFA SANICUBIC
Любая насосная станция от SFA оснащена одним или двумя мощными моторами. Все отходы поступают в отсек с режущими ножами, которые быстро и эффективно измельчают их. Затем насос перекачивает все стоки в канализацию. Специальные клапаны препятствуют попаданию стоков обратно в насос и полностью исключают возможность фонтанирования канализации из унитаза (или унитазов) при затоплении. Также все станции оборудованы необходимыми отводами для создания трасс различной протяженности и конфигурации. Если вы хотите выбрать ту или другую модель насосной станции, то стоит предварительно рассчитать предполагаемую нагрузку на нее, примерные объемы стоков.
Любая насосная станция от SFA надежна, долговечна, безопасна. Эти приборы имеют международные сертификаты качества. Создать с ними максимально комфортные условия дома или на работе можно быстро и легко. Проверьте это сами!
SFA – это качество каждой детали и большой срок службы.Французская компания работает уже более 60 лет и на данный момент занимает лидирующие позиции в своей сфере.
Основные преимущества фекальных насосов SFA с измельчителем:
- Тишина работы (серия Silence)Можно устанавливать в любом частном помещении, на даче или в офисе.
- Угольный фильтрПредотвращает любые запахи
- Мембранный способ срабатыванияМембрана автоматически включает насос на откачивание до необходимого уровня. Данная особенность сильно отличает насосы SFA от некоторых иных производителей, потому что другие производители зачастую активируют насос на определенное время, например, 10 секунд. Но, согласитесь, вам совсем не хочется слышать шум насоса 10 секунд, если на откачивание нужно в 3-5 раз меньше времени!
- Автоматическая блокировка вентиляционного отверстия при увеличении уровня стоков выше критического. Данная функция не требует подключения электричества и позволяет полностью вакуумизировать насос до момента начала откачивания. Это означает, что, если у вас отключилось электричество, вода из насоса не выльется. Потопа НЕ будет!
Как работает станция
Работа канализационной насосной станции начинается, когда нижняя камера заполняется сточными водами выше заданного уровня. В этом случае станция активируется. Затем включаются насосы, которые перекачивают сточные воды в распределительный резервуар, после чего они попадают в трубопровод и в канализацию – таков принцип работы любой канализационной насосной станции.
Если в доме живут два-три человека, а количество отходов невелико, достаточно одного насоса. Если объем стоков увеличивается, можно подключить второе устройство. В этом случае станция переходит в режим максимальной нагрузки, что необходимо учитывать при проектировании системы очистки. Возможность использования одного или двух насосов одновременно дает возможность экономить электроэнергию, продлевая срок службы установки.
Если канализационная насосная станция не справляется с количеством воды, на операторский пульт поступает сигнал, который требует принятия решения по обслуживанию канализационной насосной станции.
Как рассчитать приемный объем
Проектирование канализационных насосных станций с погружными насосами требует проведения ряда расчетов и подбора оборудования. Для того чтобы обеспечить правильную работу насоса, необходимо произвести расчеты принимаемого объема. Для этого используются формулы производителя. Конечно, лучше, если эту работу выполнят профессионалы. Ведь типичный проект канализационной насосной станции требует сложных расчетов, таких как:
- Расход воды.
- Определение суточного графика поступления стока.
- Зная допустимое количество используемой жидкости, определите объем стоков, подлежащих сбросу.
- Определите минимальное и среднее значение.
- Определите напор.
И только после расчета насосной станции можно приступать к выбору модели насоса, учитывая наибольшее значение расхода и напора.
Далее составляется схема насоса и трубопровода для определения точки максимального напора, а также выполняется анализ работы агрегата в аварийных ситуациях.
Последним шагом в подготовке типового проекта КНС является определение объема резервуара. Для этого строится график, который отображает приток и отток воды одним насосом вместе со временем, прошедшим между наибольшим и наименьшим значениями притока.
Установка, пуск и наладка – как это происходит
Монтаж насосных станций нельзя назвать простым, ведь станции представляют собой довольно сложное оборудование, поэтому лучше доверить эту работу сотрудникам специализированных компаний.
Установка насосной станции должна производиться в котлован, размеры которого соответствуют указанным в сопроводительной инструкции. Дно котлована укрепляется железобетонными плитами или заливается бетонным раствором. Насосная станция крепится к этому основанию с помощью анкерных болтов.
Следующий этап – подключение трубопроводов: подающего и обратного. Монтажные работы завершаются подключением силовых кабелей в соответствии с проектной документацией насосной станции.
Установка насосов производится в соответствии с прилагаемым руководством, а после ее завершения проводятся пуско-наладочные работы. Они заключаются в установке и настройке датчиков, которые также выполняются при техническом обслуживании насосной станции. Нижний должен быть расположен на расстоянии 500 мм от дна, а третий и четвертый должны быть установлены таким образом, чтобы они срабатывали, когда сточные воды достигают дна входной трубы. Это необходимо учитывать при проектировании насосной станции.
Смотрите видео, установка и сборка:
https://www.youtube.com/watch
Кроме того, в процессе регулировки необходимо установить время работы второго насоса, оно не должно превышать 10 минут. Регулировочные работы выполняются двумя людьми – один из регулировщиков контролирует показания датчиков на панели, а другой их настраивает.
После регулировки производительность насоса проверяется экспериментально. Для этого из резервуара откачивается вода.
Обслуживание КНС
Многие задаются вопросом, можно ли проводить профилактические работы на канализационных станциях самостоятельно? Специалисты не рекомендуют проводить обслуживание канализационных насосных станций самостоятельно. Поскольку работа станции полностью автоматизирована, ее обслуживание состоит из плановых профилактических осмотров и регламентных работ, которые должны выполняться профессионалами в области технического обслуживания.
