Газовые конденсационные котлы Viessman
Отопительное оборудование фирмы Виссман, работающее на природном газе представлено сериями VItodens и Vitocrossal. Рассмотрим основные узлы и принцип работы аппаратов.
Настенные котлы Висман VItodens выпускаются с одним контуром и комбинированные. Оборудованы сенсорным жидкокристаллическим экраном с подсветкой, который располагается на панели управления внизу корпуса. На нем котел Висман показывает режимы работы и коды ошибок во время некорректной работы аппарата.
Более мощные модели оснащены регулятором Vitotrinic с цветным графическим дисплеем и возможностью управления со смартфона. Там же расположен манометр, ручки регулировки и кнопка включения. Подводка труб с теплоносителем и газа осуществляется снизу.
Вверху находится теплообменник Inox-Radial, изготовленный из нержавеющей стали, на который производитель дает гарантию 10 лет. Под ним установлена модулируемая цилиндрическая горелка MatriX с регулятором мощности Lambda Pro Control.
Слева расположен мембранный расширительный бак, который компенсирует расширение теплоносителя при нагревании. Под горелкой есть бесшумный вентилятор с настраиваемой скоростью вращения. Еще ниже установлен циркуляционный насос.
В комбинированных моделях слева внизу стоит дополнительный пластинчатый теплообменник для обеспечения горячего водоснабжения. Аппарат 242-F имеет собственный бойлер косвенного нагрева в нижней части и возможность подключения гелиоустановки. Имеется возможность каскадного подключения оборудования для достижения большей суммарной мощности.
Основные коды ошибок
Ошибка 03 возникает при сбое в работе контроллера.
Автоматика котла Viessmann Vitola 200
Ошибка 0с (oc) выявляет низкое напряжение в электросети. Если вы знаете о нестабильном напряжении в вашей сети, советуется установить стабилизатор, что делать желательно еще до установки котла.
Ошибка b7 означает некорректную работу кодирующего штекера котла и показывает, что котел управляется терморегулятором.
Ошибка d1 появляется при неработающей горелке и значит, что котел отключился и постепенно остывает.
Ошибка f2 (ф2) указывает на неисправность горелки и означает, что сработал ограничитель температуры. Для устранения ошибки необходимо проверить уровень наполненности отопительной установки, осмотреть циркуляционный насос. Также проверяются провода подключения и сам ограничитель температуры. В конце котел нужно перезагрузить.
Ошибка f4 (ф4) показывает, что горелка неисправна. Аппарат выдает ошибку при отсутствии сигнала наличия пламени в горелке. Надо проверить электроды ионизации и розжига, а также кабели, которые к ним ведут. Также осматривается трансформатор зажигания и газовая регулирующая арматура.
Схема котла Viessmann Vitola 200
Ошибка f5 (ф5) значит неисправность газового топочного автомата. Выдается когда закрыто реле давления воздуха при пуске горелки. Надо осмотреть шланг и исправность реле давления воздуха.
Ошибка fc выявляет, что горелка заблокирована, что означает неисправность контроллера управления вентилятора. Следует проверить устройство управления и соединительный кабель вентилятора и при необходимости заменить их.
Проверка прессостата

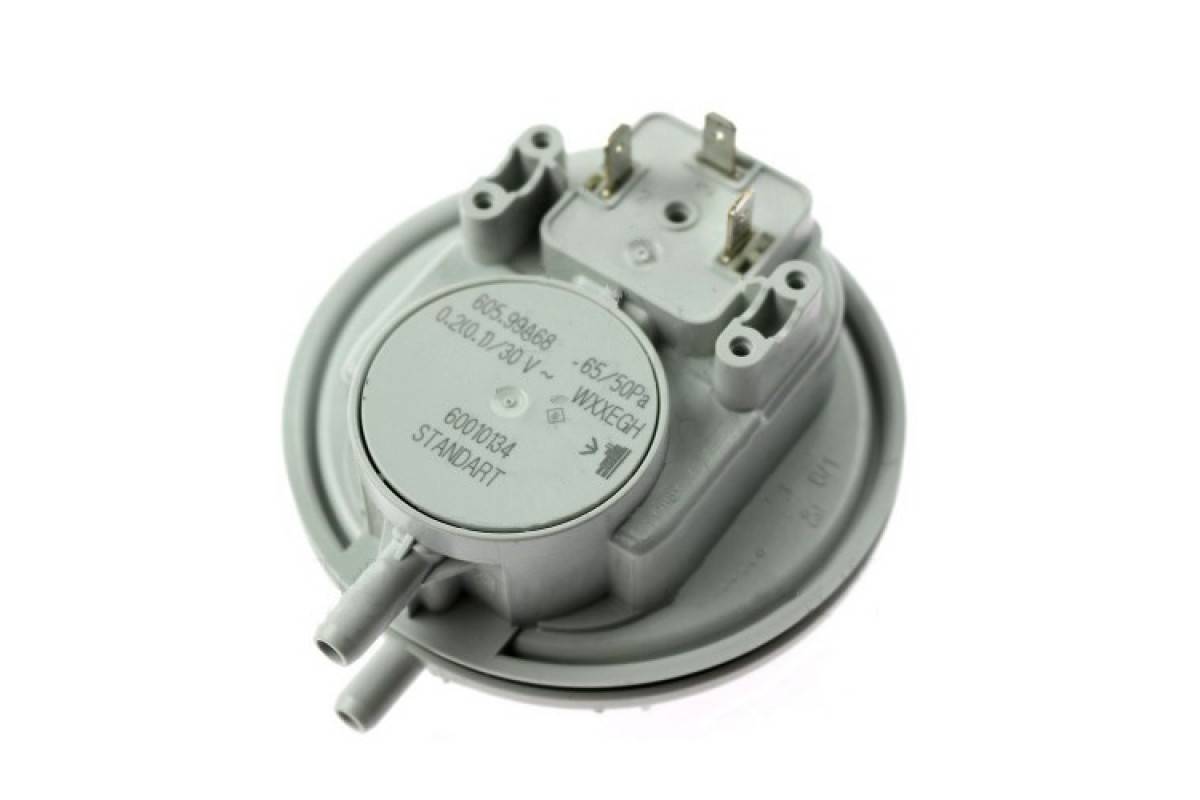

Прессостат газового котла. Располагается на верхней крышке котла
В нормальном состоянии при выключенном котле, контакты прессостата должны быть разомкнуты. Чтобы убедиться в этом, необходимо вооружиться мультиметром, далее следует:
отсоединить разъемы; включить мультиметр; установить режим прозвона цепи; проверить состояние контактов; если контакты прозваниваются, значит прессостат залит и требуется его замена; отсоединить от элемента 2 патрубка и выкрутить 2 самореза с верхней внешней части котла, которые удерживают его; взять неисправную деталь и отправиться с ней за покупкой новой, точно такой же
Важно чтобы параметры обоих прессостатов полностью совпадали. В противном случае, агрегат может не работать или вовсе привести к еще более затратной поломке, когда без помощи опытного специалиста не обойтись
Новый прессостат необходимо установить на прежнее место, закрутить 2 самореза обратно, подключить патрубки. Теперь снова с использованием мультиметра прозвонить контакты, они не должны прозваниваться при отключении от электрической сети. Теперь можно вернуть на место разъемы. После сброса, ошибка F05 у газового котла Viessmann должна исчезнуть с панели.
Проверка котла в работе выполняется следующим образом:
- подключение электропитания;
- открытие крана подачи газа;
- включение котла;
- включение режима «зима» при помощи кнопки «mode».
О работоспособности котла говорит звук включения вентилятора и розжига, после чего зажжется горелка, а на дисплее начнет расти температура. Таким образом, удалось самостоятельно выполнить диагностику и замену прессостата. Теперь котел продолжит радовать всех домочадцев качественным отоплением и нагревом воды. В том случае если нет уверенности в собственных силах, несмотря даже на пошаговую инструкцию замены элемента котла, можно обратиться к специалистам, которые помогут с решением этой проблемы
От работоспособности котла зависит комфорт и удобство в помещении, поэтому важно периодически проводить проверку работоспособности всей системы
Читайте так же:
Вероятные ошибки и причины возникновения
- Основные коды ошибок котлов Viessmann
- Код ошибки 06 — Горелка заблокирована. Давление в установке слишком низкое
- Код ошибки 0A — Горелка заблокирована. Динамическое давление газа слишком низкое
- Код ошибки 0C — Горелка заблокирована. Напряжение сети слишком низкое
- Код ошибки CC — Неисправность функции внешнего модуля расширения
- Код ошибки F2 — Горелка неисправна. Срабатывает ограничитель температуры
- Код ошибки F3 — Горелка неисправна. Сигнал пламени до пуска горелки
- Код ошибки F4 — Горелка неисправна. Нет сигнала пламени
- Код ошибки F5 — Ошибка топочного автомата
- Код ошибки F6 — Срабатывание устройства контроля опрокидывания тяги
- Код ошибки F8 — Горелка неисправна. Реле газового электромагнитного клапана блокировано
- Код ошибки F10/F18 — Постоянный режим работы
- Код ошибки F30 — Горелка заблокирована. Короткое замыкание датчика температуры
- Код ошибки F38 — Горелка заблокирована. Обрыв датчика температуры котла
- Код ошибки F50/F51 — Ошибка работы системы ГВС, короткое замыкание
- Код ошибки F58/F59 — Ошибка работы системы ГВС, обрыв датчика температуры
- Другие ошибки котлов Висман
- Код ошибки А0 — Горелка блокирована. Давление газа слишком низкое
- Код ошибки E0 — Горелка блокирована. Сработало устройство контроля опрокидывания тяги
- Код ошибки b0 — Горелка заблокирована, короткое замыкание
- Код ошибки b8 — Горелка заблокирована, обрыв датчика
- Код ошибки 0F — Обслуживание «0F» отображается только в истории ошибок
- Код ошибки 10 — Короткое замыкание датчика наружной температуры
- Код ошибки 18 — Обрыв датчика наружной температуры
- Код ошибки 30 — Короткое замыкание температурного датчика
- Код ошибки 38 — Обрыв температурного датчика
- Код ошибки 40 — Короткое замыкание температурного датчика (контур 2, со смесителем)
- Код ошибки 44 — Короткое замыкание температурного датчика подачи (контур 3, со смесителем)
- Код ошибки 48 — Обрыв температурного датчика подачи (конур 2, со смесителем)
- Код ошибки 4С — Обрыв температурного датчика подачи (конур 3, со смесителем)
- Код ошибки 50 — Короткое замыкание температурного датчика бойлера
- Код ошибки 52 — Короткое замыкание температурного датчика буферной емкости
- Код ошибки 58 — Обрыв температурного датчика бойлера
- Код ошибки 5А — Обрыв температурного датчика буферной емкости
- Код ошибки 90 — Короткое замыкание температурного датчика
- Опросы статуса
Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.
Основные неисправности газовых котлов Viessmann
Возможных неисправностей у любой сложной конструкции может быть очень много. Однако, котлы Viessmann устойчивы к нагрузкам и могут самостоятельно компенсировать многие изменения рабочего режима.
Наиболее распространенными неисправностями агрегатов считаются:
- Ошибка F5. Она означает возникновение различных проблем с дымоходом или возможностью вывода отработанных газов из котла. Появляется из-за закупорки трубы льдом, попадания посторонних предметов или птиц, поломки переключателя или трубки Вентури и т.п.
- Поломка сетевого контроллера. Возникает из-за перепадов напряжения. Поскольку избежать поломки контроллера очень легко — надо лишь установить стабилизатор напряжения — случай не является гарантийным.
- Выход из строя теплообменника, случившийся из-за жесткой воды. Эта проблема широко распространена в нашей стране, особенно в домах, запитанных от собственных скважин. Отсутствие технологической водоподготовки создает условия для быстрого накопления известковых отложений, благодаря чему теплообменник получает теплоизолирующий слой. Из-за него режим нагрева приходится увеличивать, что приводит к перегреву и преждевременной «усталости» металла. Теплообменник можно промыть, но чаще его приходится менять. Решением проблемы является использования умягчителей или фильтров для воды.
Этот перечень не является исчерпывающим, возможно появление и других неполадок, хотя они возникают гораздо реже.
Все ошибки имеют собственное кодовое обозначение, которое появляется на дисплее по сигналу соответствующего датчика.
Обычно первое появление ошибки рассматривают как следствие наводок, высокой чувствительности датчиков. Ошибку сбрасывают с помощью кнопки «R», но, если она повторяется вновь и вновь, вызывают специалиста для ремонта.
ВАЖНО!
Пытаться самостоятельно решить проблему не рекомендуется. Можно окончательно вывести котел из строя, создать проблемы с газовой аппаратурой, потерять действие гарантии
Все возникшие ошибки — сигнал к немедленному вызову техника из сервисного центра.
Коды ошибок, их расшифровка и способ решения проблемы
Рассмотрим распространенные ошибки котлов Viessmann и способы их устранения:
| Код | Расшифровка | Как устранить |
| A0 | Блокировка горелки из-за низкого давления газа | Проверить состояние подающей линии или реле контроля давления |
| E0 | Блокировка котла из-за опрокидывания тяги | Проверить состояние дымохода, при необходимости — прочистить. |
| F2 | Перегрев котла | Проверить уровень вода, при необходимости наполнить систему до нужного объема |
| F3 | Паразитное пламя (показывает наличие пламени при незажженной горелке | Перезапустить котел, проверить состояние ионизационного электрода, заземление. |
| F4 | Отсутствие пламени | Проверить давление газа, состояние аппаратуры розжига, почистить контакты, перезапустить котел. |
| F6 | Блокировка котла из-за 10-кратного срабатывания ошибки E0 в течение часа | Проверить датчик тяги. Перезагрузить котел. |
| F30 | КЗ датчика температуры | Заменить датчик температуры теплоносителя |
| F38 | Обрыв датчика температуры | Почистить контакты или заменить датчик |
| F50 | Нет нагрева ГВС | Заменить датчик нагрева ГВС |
| F51 | КЗ выходного датчика температуры ГВС | Заменить датчик |
| F58 | Обрыв датчика температуры бойлера ГВС | Заменить датчик или почистить контакты. |
| F59 | Обрыв выходного датчика температуры ГВС | Заменить датчик |
| 10 | Внешний датчик температуры показывает нулевую температуру | Проверить состояние, по необходимости — заменить термистор. |
Большинство возникших проблем требует решения только с участием квалифицированных специалистов из сервисного центра.
Описание модельного ряда
Viessmann Vitopend 100 – это целая линейка газовых котлов, включающая в себя самые разнообразные модели. Они подразделяются на одноконтурные и двухконтурные, с открытой и закрытой камерой сгорания. Иными словами, в магазинах мы найдём модели под разные условия эксплуатации и потребности пользователей. Также есть подразделение по мощности – в продаже присутствуют образцы мощностью от 10,5 до 34 кВт.
Особенности котлов Viessmann Vitopend 100:
- Надёжные теплообменники – они изготавливаются из высококачественной меди (первичные) и нержавеющей стали (вторичные). В некоторых моделях устанавливаются битермические теплообменники;
- Надёжные циркуляционные насосы – изначально здесь стояли насосы Wilo, впоследствии в котлы стали ставить насосы Grundfos;
- Быстрая сборка-разборка оборудования для ускорения ремонта и технического обслуживания;
- Множество систем безопасности – они контролируют наличие тяги, пламени, проток воды и теплоносителя;
- Простое управление без лишних для конечного пользователя функций;
- Встроенная система диагностики;
- Премиальное качество сборки.
Инструкция по эксплуатации поставляется с каждым газовым котлом Viessmann Vitopend 100. Если она утеряна, скачайте её здесь. Но разобраться с управлением сможет даже неподготовленный пользователь.
Для конечного потребителя на борту газовых котлов предусмотрены две ручки и одна кнопка – большего и не нужно. Первая ручка отвечает за температуру в контуре горячего водоснабжения, вторая регулирует температуру в отопительном контуре. Температурные показатели и давление в системе контролируются с помощью манометра и жидкокристаллического дисплея – на него же выводятся данные об ошибках. Кнопкой включаются/выключаются контуры, выполняется сброс при зависании электроники.
Также в описании дана краткая инструкция по монтажу газового котла Viessmann Vitopend 100 и вспомогательного оборудования – это бойлеры и системы тёплых полов. Здесь же пользователи смогут ознакомиться с внутренним устройством техники. Для специалистов предусмотрено руководство по проектированию систем отопления и подачи горячей воды.
Несмотря на наличие подробной инструкции, установкой, настройкой и первым запуском оборудования должны заниматься специалисты. Они же выполняют подключение котлов Viessmann Vitopend 100 к газовым магистралям.
Основные поломки газовых агрегатов Viessmann
В газовом котле Висман Витопенд 100 неисправности наблюдаются редко. Немецкое отопительное оборудование устойчиво к нагрузкам и самостоятельно справляется с изменениями рабочего режима.
Распространенные поломки котлов Висман:
Другие поломки котла Виссман Витопенд 100W, 110W возникают реже. Для всех неисправностей предусмотрено кодовое обозначение, которое появляется на дисплее котла в виде буквы и числа. Часто встречаются ложные ошибки, поэтому сначала их сбрасывают. При повторном появлении кодового обозначения выполняют диагностику.
Проблемы с пуском котла висман
Включению котла и распространению тепла по дому препятствует автоматика, которая находит ошибки в системе. Оборудование не запускается при отсутствии подачи электричества или газа, из-за завоздушивания системы, поломки платы управления, короткого замыкания (КЗ) датчиков, загрязнения или прогара дымохода.
Читайте больше: Почему тухнет газовый котел? Основные причины
Как включить
Чтобы запустить газовый котел Висман, требуется устранить неполадки. Если устройство не включается из-за отсутствия подачи электроэнергии или топлива, то достаточно повернуть газовый вентиль и вставить вилку в розетку. Также самостоятельно можно избавиться от воздушных пробок, стравив воздух. Для устранения остальных поломок требуется обратиться в сервисный центр.
Почему растет давление
Давление растет при повышении объема теплоносителя, который не компенсируется расширительным баком.
Причина неисправности нередко связана с открытым вентилем подпитки. Также источник проблемы может быть в самом расширительном баке.
Вода расширяется при нагревании, что приводит к росту давления. Это грозит разрушением или взрывом узлов котла. Для стабилизации ситуации предусмотрен расширительный бак с эластичной мембраной, которая прогибается, чтобы вместить больше жидкости. Но при повреждении этого элемента теплоноситель полностью заполняет бак и лишний антифриз приводит к повышению давления.
О поломке расширительного бака газового котла Viessmann свидетельствует постоянное функционирование клапана сброса. Чтобы нормализовать давление, понадобиться заменить резервуар.
Падает давление
Причина падения давления – утечка. Проблема нередко кроется в заклинившем клапане сброса, поломке расширительного бака, теплообменника, труб и батарей. Источник утечки легко определить по лужам под котлом. Чтобы нормализовать давление, требуется заменить поврежденную деталь или устранить протечку другим способом.
⇐ Читаем здесь.

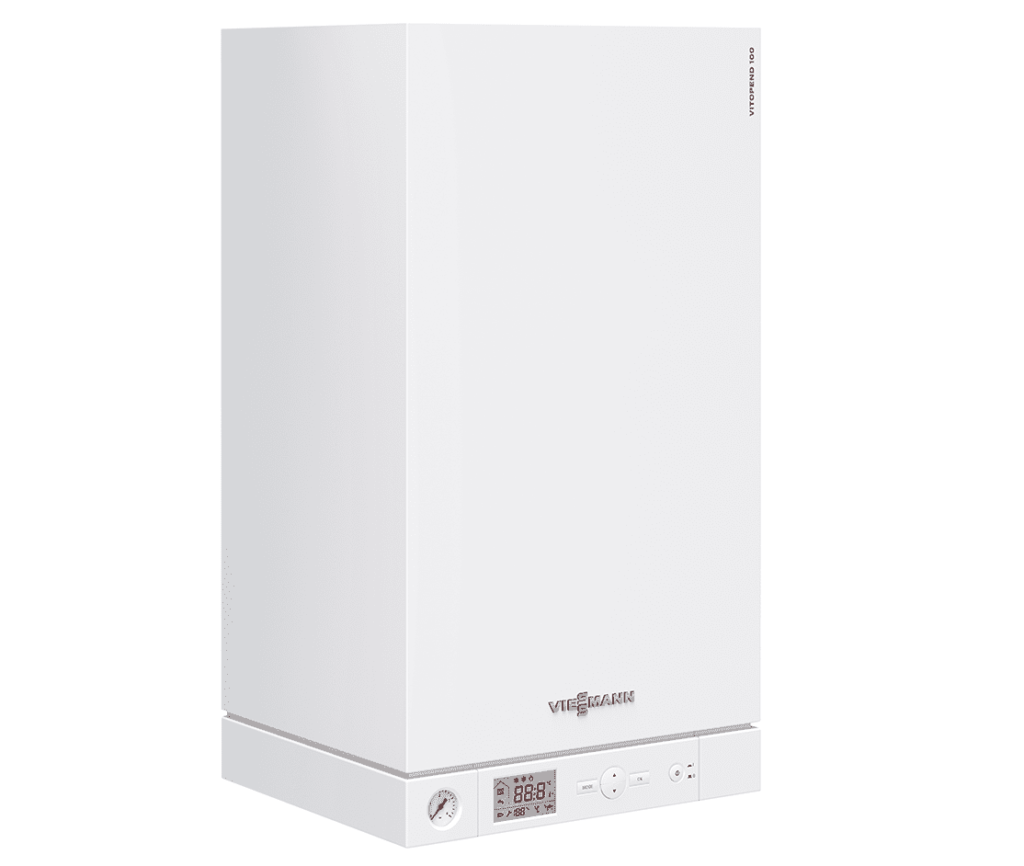

Обзор моделей газовых котлов Viessmann Vitopend 100

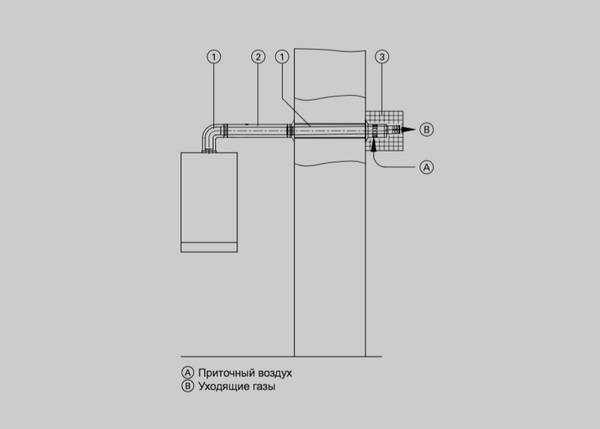

Viessmann Vitopend 100 предлагается к продаже во множестве разновидностей. Если перед вами оборудование WH1D519, то заплатить за него придется 93 500 руб. Агрегат имеет подставной бойлер на 100 л, тогда как LAS будет проходить через стену. Имеется в комплекте еще и датчик температуры.
WH1D520 имеет подставной бойлер на 150 л. Соединение между бойлером и котлом может быть осуществлено с дополнением системы датчиком температуры. WH1D521 — это оборудование, за которое придется заплатить 116 750 руб. Оно имеет отдельностоящий бойлер на 200 л. Соединение между бойлером и котлом осуществляется с помощью резьбы, а сама система может быть дополнена датчиком температуры.
Вышеописанные модели имеют мощность, равную 24 кВт
Если же вам нужна более внушительная мощность, которая равна 30 кВт, то следует обратить внимание на модель WH1D522, ее стоимость составляет 97 600 руб. В комплекте имеется подставной бойлер на 100 л
Объем подставного бойлера увеличится до 150 л, если речь идет о модели WH1D523
Ее стоимость равна 115 000 руб
Объем подставного бойлера увеличится до 150 л, если речь идет о модели WH1D523. Ее стоимость равна 115 000 руб.
Устройство
Конструкция настенных котлов Viessmann Vitopend 100-W ничем не уступает наиболее продвинутым современным разработкам наиболее передовых производителей.
Основные узлы котла:
- Газовая горелка атмосферного типа.
- Теплообменник.
- Мембранный расширительный бак.
- Вентилятор для вывода продуктов горения.
- Гидравлическая группа, состоящая из трехходового крана, вторичного теплообменника, циркуляционного насоса и соединительных трубопроводов.
- Электронная плата управления, система датчиков, наружная панель с дисплеем.
Теплоноситель поступает в котел из отопительного контура. Проходя по теплообменнику он нагревается, после чего сразу поступает на вторичный пластинчатый теплообменник, где отдает часть тепловой энергии на нагрев горячей бытовой воды.
Затем в трехходовом кране он приобретает заданную программой температуру, для чего производится смешивание горячего и остывшего обратного потоков. После этого жидкость опять поступает в отопительный контур.
Работа всех элементов постоянно контролируется системой датчиков, соединенных с платой управления.
ВАЖНО!
Любая ошибка, сбой работы, отказ элемента конструкции немедленно фиксируются соответствующим датчиком, сигнал с него поступает на плату управления и отображается в виде кодового обозначения на дисплее.
Инструкция по подключению комнатного термостата
Собственные датчики газовых котлов способны контролировать температуру теплоносителя, но определять температуру воздуха в помещении они не могут. Это вызывает неудобство при потеплении, в весенний период или во время первых заморозков.
В комнате может быть жарко, но по данным системы котла все идет нормально — выдерживается заданный режим нагрева теплоносителя.
Если установить комнатный термостат, работа которого основана на анализе температуры воздуха, уровень комфорта намного увеличится, а излишний расход газа исчезнет.
Подключение комнатного термостата производится к соответствующим контактам на плате управления.
По умолчанию они замкнуты перемычкой, которую необходимо удалить и в разрыв цепи присоединить термостат. Собственный терморегулятор котла при этом устанавливается на максимум или на определенное значение, выше которого температура не должна подниматься.
ВАЖНО!
Подключение комнатного термостата можно выполнить самостоятельно, но лучше всего поручить эту задачу мастеру из сервисного центра.
Высокий уровень комфорта
За приготовление воды отвечает вмонтированный пластинчатый теплообменник, что предоставляет возможность получения горячей воды, без отдельного водонагревателя, который будет занимать лишнее место. Как только происходит первый забор горячей воды, котел сразу нагревает следующую порцию для того, чтобы потребитель всегда имел к ней доступ, без потери времени.
Но даже несмотря на классическое высокое немецкое качество всех элементов конструкции, иногда могут возникать незначительные проблемы. Зачастую с ними можно справиться самостоятельно, благодаря простой, но надежной конструкции.
Коды ошибок газового котла Viessmann: методы поиска поломки и восстановления работоспособности
У автономного отопления есть ряд веских преимуществ в сравнении с централизованным. Это доступные цены, экономичность и высокая эффективность. Для организации независимой отопительной системы нужен котел, способный не только отлично работать, но и не создавать проблем.
Исключить проблемы помогут модели нового поколения с интеллектуальными устройствами управления и многоуровневой защитой. К примеру, газовый котел Viessmann ошибки “подскажет” сам. Умный агрегат отобразит на дисплее буквенно-цифровой код назревающего сбоя в работе и уже произошедшей поломки.
Мы расскажем, как по коду определить, в каком из узлов или систем агрегата произошло нарушение. Подскажем, как найти неполадку и своевременно исправить ситуацию, чтобы предупредить более серьезную проблему. Владельцу агрегата останется только решить, сам он будет ремонтировать или вызовет мастера.
Выводы и полезное видео по теме
Ошибка F05 и способы ее устранения:
Ошибка F02 на дисплее котла Vitopend 100-W:
Каждый код неисправности, появляющийся на дисплее газового котла, обозначает наличие проблемы в конкретном узле устройства. При проведении ремонтных работ необходимо в обязательном порядке выключать электропитание всех деталей отопительного устройства. Также нужно перекрыть газовый вентиль и остановить подачу газа.
Элементы, которые выполняют защитные функции, ремонтировать не стоит из соображений эксплуатационной безопасности. При поломке комплектующих Viessmann их замена должна производиться только оригинальными фирменными деталями или запасными частями, разрешенными к использованию официальным представителем компании-производителя.
Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, публикуйте фото по теме статьи. Расскажите о том, какие сбои в работе были у вашего котла. Поделитесь способами решения проблемы.
Список источников
- expert-dacha.pro
- fixbroken.ru
- sovet-ingenera.com
- boilervdom.ru
Заключение
Настенные газовые котлы Viessmann Vitopend 100-W представляют собой превосходный образец теплотехнического оборудования для квартир или частных домов.
Традиционное немецкое качество, тщательность сборки в любой мелочи и конструкционная безупречность агрегатов получили заслуженное признание и высокие оценки как среди специалистов, так и среди пользователей.
Установки Viessmann Vitopend 100-W стабильны в работе, обладают возможностью самоконтроля и немедленной индикации появившихся проблем.
Простота управления и регулировки, точность настройки и экономичность отмечены и подтверждены всеми владельцами.
Настенные газовые котлы Viessmann Vitopend 100-W надежно обеспечивают тепло и уют в жилом или общественном помещении.
