Концевой выключатель: что это такое, маркировка + правила подключения

Как подключить концевой выключатель

Прежде чем соединять провода устройств, необходимо отключить электричество, произведя переключение в щитке. Установка концевого выключателя требует тщательной настройки срабатывания.

Для монтажа и подключения прибора нужно зафиксировать дверь с помощью четырех саморезов так, чтобы она в закрытом состоянии надавливала на клавишу концевого выключателя, а в открытом — кнопка освобождалась. Подсоединить электроцепи выключателя через клеммную колодку к току 220 В.

Выключатель концевой в электрической цепи должен быть последним элементом перед питающим проводом.

Для входной двери

Концевой выключатель на входную дверь предназначен для обеспечения функционирования сигнализации и активации света в квартире. Целесообразнее устанавливать бесконтактные датчики, т. к. они занимают мало места и довольно надежны при эксплуатации.

Перед монтажом следует учитывать положение двери и концевика. Для подсоединение прибора электроцепи необходимо проводить на несгораемом основании в противопожарных целях. Работать по монтажу и настраивать выключатель следует сертифицированным инструментом.

Для шкафа-купе

Целю установки концевых выключателей является обеспечение автоматического освещения при открывании двери. Для начала необходимо проложить к шкафу электропроводку. На торцах раздвижных дверей требуется установить дверной механический выключатель с напряжением 220 вольт. Все провода необходимо уложить в защищенных лотках. Затем производится разметка установки светильника и концевых. После монтажа выполняется подключение проводов и налаживается работа концевых выключателей.

Для раздвижных дверей

Для раздвижных дверей монтаж концевого выключателя производится аналогично установке для мебели, но следует при этом применять ультразвуковой датчик.

Для распашных дверей

Для распашных дверей нужно применять механический кнопочный выключатель типа 4313WD. Провода к месту установки прокладываются в лотках. Наладку работы выключателя своими руками нужно выполнять аккуратно не повредив его, т. к. рабочий ход штока составляет 3,5 мм.

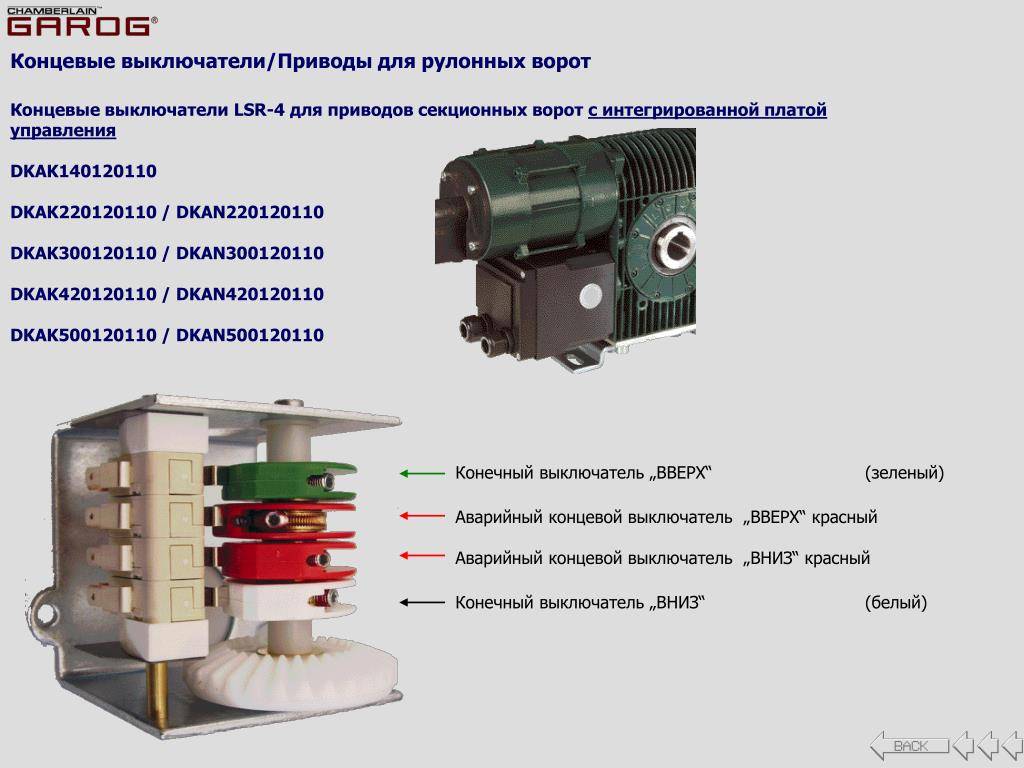

Для ворот

Для автоматического открытия и закрытия ворот применяются роликовые механические концевые выключатели. Сделать установку возможно только на откатных воротах, т. к. они имеют меньшие люфты механической части, чем распашные. На торцах ворот необходимо установить концевые, которые будут подключены на двигатель привода открытия и к пускателю.

При установке устройств выключателей на ворота проводники к электродвигателю подводятся в гофрированной трубе, а выключатель выбирается во влагостойком корпусе.

Для автомобиля

Установка концевых выключателей в машине необходима для функционирования сигнализации и освещения. На двери капота и багажника применяется простой кнопочный переключатель. Для дверей салона — бесконтактный. После подключения концевиков для авто следует настроить чувствительность работы охранной системы.

 Загрузка …

Как устранить неисправности

Водители могут сталкиваться с различного рода неисправностями. Несмотря на то, что датчик имеет защиту, она не столь надежна, как заявляют производители. Помимо силиконовой смазки, можно применять другие меры:

  1. Провести установку пружины под резиновую крышку. Если этот элемент упругий, то он защитит механизм даже при очень низкой температуре.
  2. Снимать защитные колпаки на зиму, но здесь есть опасность, что элемент быстро забьется пылью и грязью.
  3. Обработать защитной жидкостью.

Часто водители меняют родной концевик на деталь другого производителя или устанавливают пыльник. В этом случае корпус нового элемента вставляют в штатный разъем и закрепляются саморезом.

Установка выключателя

Монтажные работы отличаются по своему характеру в зависимости от типа выключателя. В случае с клавишными устройствами понадобится штробить стены, чтобы подготовить каналы для электропроводки. Такие работы лучше осуществлять при ремонте помещения. Прибор устанавливают во внутренней части шкафа, а крепление монтируется на боковой стойке.

Концевые выключатели монтируют в каждую секцию шкафа. Лампы зажигаются при открывании дверей, когда происходит высвобождение прижатой ранее кнопки. Переключатель не должен препятствовать открыванию дверей в соседних секциях.

Инфракрасные и сенсорные устройства срабатывают на открывание дверей мебели. Инфракрасные модели считаются более надежными в сравнении с сенсорными. Главное преимущество бесконтактных переключателей — отсутствие необходимости в протягивании к ним проводов.

Особенности конструкции концевого выключателя с роликом

Конструкция такого типа — это один из вариантов реализации кнопочного типа, только с видоизмененной кнопкой. Установка ролика позволяет значительно расширить функциональные возможности устройства. Если нажатие на кнопку может осуществляться только в осевом направлении, то ролик отреагирует на любое воздействие — осевое или по касательной, главное, чтобы вектор этого воздействия находился в плоскости вращения.

Устройство концевого ввыключателя

Подпружиненный шток, на котором установлен ролик, является подвижным элементом, на котором установлены две пары контактов — нормально замкнутые и нормально разомкнутые. При нажатии одна пара размыкается, а другая — замыкается. Эту конструкцию принято называть плунжерным типом КВ.

Концевой выключатель типа плунжер-ролик

Применяется преимущественно на подъемных механизмах, устройствах с вертикальным перемещением подвижных частей. Для горизонтальных элементов используется ограниченно, только при гарантии точности воздействия и ограниченности усилия.

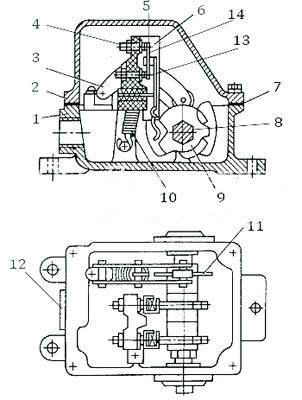

Существуют рычажные роликовые конструкции. Ролик установлен на поворотном рычаге, который, поворачиваясь, замыкает контактную группу внутри корпуса. Такая конструкция удобна в механизмах, где невозможно точно настроить силу и диапазон контакта с движущимся элементом из-за большой инерции, вибрации, неравномерного движения.

Рычажный концевой выключатель

Опасность разрушения подобного устройства при слишком резком или интенсивном контакте значительно меньше, чем при использовании концевого выключателя плунжерного типа. Их принято устанавливать на массивных и габаритных движущихся элементах, обладающих повышенной инерцией — лифтах, эскалаторах, вагонетках, шахтных подъемниках, откатных воротах ангаров и т.п. Иногда подобные конструкции называют путевыми выключателями, поскольку они обладают способностью срабатывать от воздействия подвижных элементов, проезжающих без остановки.

Есть модели КВ с регулируемой длиной рычага. Они допускают изменение длины опоры ролика, что расширяет возможности и сферу применения устройства.

Концевой роликовый выключатель с регулируемым рычагом

Также существуют конструкции, где рычаг добавлен в качестве дополнительного элемента, увеличивающего безопасность. Если его отвинтить, КВ приобретает вид обычного кнопочного устройства. Большинство микровыключателей имеют такую конструкцию.

Микровыключатели

Монтаж и подключение — пошаговая инструкция

Подключение концевых выключателей механического типа не представляет сложности и ничем не отличается от методики установки стандартного устройства. Выполняется присоединение в разрыв фазы к контактам нужного типа (нормально замкнутым или разомкнутым). Сложность составляет монтаж и настройка КВ, требующая правильного расположения на опорной конструкции.

Необходимо установить корпус прибора так, чтобы ролик оказался в соприкосновении с заданным элементом движущейся детали, но не слишком выдавался вперед, рискуя переломиться. Если движущаяся конструкция отличается большим размером и массой, во время перемещения она способна вибрировать, что надо учесть при настройке положения ролика.

Правильнее для подобных конструкций использовать модели выключателей с регулируемым рычагом, чтобы корректировать положение ролика по месту. Рассмотрим порядок действий при установке КВ на откатные ворота. Для работы понадобятся:

  • Сварочный аппарат.
  • Отвертка, набор гаечных ключей.
  • Пассатижи.
  • Болгарка.
  • Рулетка, линейка.
  • Точечный пробник для определения фазного провода.

Пошаговая инструкция:

Шаг 1. Отметить крайние положение створки при закрытом и открытом положении ворот. На опорах (направляющих) приварить металлические площадки для установки КВ. Одновременно рекомендуется закрепить металлическую трубу, в которую будет помещен провод.

Монтируем место под концевики

Шаг 2. Установить створку в крайнее положение и наметить на опорной площадке центры отверстий для болтов. Те же действия выполнить на второй площадке. Просверлить отверстия и закрепить выключатели.

Крепим сам механизм

Шаг 3. Отвинтить крышки и подключить провода, предварительно затянутые в трубу с помощью проволоки. Подключить провода к панели управления, проверить работоспособность. Настроить положение выключателей, при необходимости установить дополнительные упоры, обеспечивающие надежное взаимодействие роликов с движущимися створками.

Подключаем и проверяем работоспособность

Как найти концевики дверей?

Если вы не знаете, где находится концевик двери, то начинать их поиск следует изготовленной контролькой либо “цешкой”. С концевиков дверей снимают сигналы – принцип кнопки. Делается это в целях защиты автосигнализации по периметру автомобиля. При открытой двери концевик не зажат, свободен, а на его проводе висит плюс или минус. Но бывает это крайне редко.

В большинстве современных автомобилей имеется соответствующая лампа на

которая загорается, когда открывается дверь. За корпус автомобиля нужно зацепить крокодильчики контрольки, а жалом необходимо протыкать провода и наблюдать за тем, что показывает контрольная лампа. Главное здесь – оставить только одну дверь открытой.

Как только лампа контрольки загорится зелёным, нужно нажать на концевик незакрытой двери или вовсе закрыть её. Если лампа погасла либо зажглась красным, то мы нашли нужный провод.

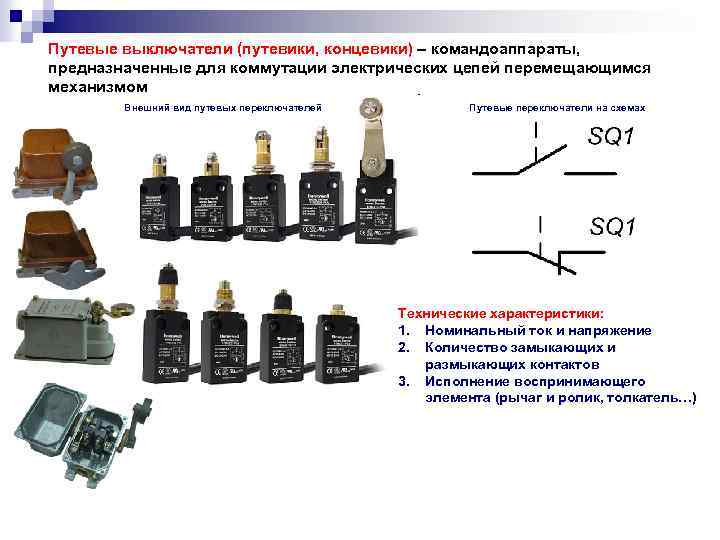

Классификация по принципу действия

Выделяют три основные группы концевиков: механические, бесконтактные, магнитные. Главная функция всех этих приборов — автоматом отсоединять работающий механизм в момент достижения установленной позиции его подвижной частью. Эти выключатели служат не только для размыкания цепи, но и для ее соединения.

Работа цепи в коневых датчиках координируется двумя способами: непосредственным воздействием на подвижные контакты и позиционным управлением ими. В первом случае их называют контактными, во втором — бесконтактными. Примером контактных концевиков являются датчики, отвечающие за закрытие автомобильных дверей.

Датчики такого типа могут не только включать и выключать механизмы, но и устанавливать положение предмета контроля. К ним относятся поплавковые выключатели, а также датчики, определяющие уровень топлива. Сигналом к их срабатыванию служит изменение сопротивления, соответствующего определенному уровню жидкости.

Минус контактных датчиков в присутствии механических подвижных частей, сравнительно небольшой срок службы в связи с неэффективной защитой от влаги и пыли. Преимущество — простая конструкция, установка и эксплуатация. Значительно надежнее защищены от внешних воздействий бесконтактные выключатели. Более длительным является и их ресурс.

Концевики механического типа

Управление концевиками этого вида бывает роликовым или рычажным. Они срабатывают, как только управляющий механизм в виде колесика, кнопки или рычага испытывают на себе механическое воздействие.

При этом происходит изменение положения контактов — они могут замкнуться или разомкнуться. Процесс сопровождается сигналом — управляющим или предупредительным.

Наиболее часто концевые выключатели имеют два контакта — открытый и закрытый. Существуют конечные устройства одинарные, но встречаются они редко. В любом случае контакты есть в корпусе каждого, а рабочая схема с их номерами изображена на панели.

Конструкцией роликовых ВК предусмотрено выключение путем нажатия исполнительного механизма на кнопку в виде небольшого штока. Так как она связана с динамичными контактами, то в момент соприкосновения происходит размыкание питающей цепи.

Отличие рычажных выключателей состоит в том, что их подвижные контакты посредством тяги или через шток связаны с небольшим рычагом. Действие происходит, когда исполнительный механизм нажимает на этот рычажок.

Кроме стандартных концевых приборов существуют микровыключатели. Работают они по тому же принципу, но их регулировка при монтаже требует большей точности по причине небольшого хода. Чтобы увеличить рабочий ход прибегают к такому приему, как включение в схему промежуточного элемента — рычажка с роликом.

Применяют такой тип выключателей, как на производстве, так и дома. В конструкции лифта использовано большое число КУ.

Среди них выключатель в виде датчика, лимитирующего минимальную и максимальную высоту хода лифта, сигнализирующего об обрыве каната, подающего сигнал об открытии двери и выполняющего еще много действий. На дверях во многих квартирах имеются микровыключатели, включающие свет в комнате при ее открытии.

В автомобилях такие механические конечные датчики включают в схемы сигнализации и освещения. Их особенностью является наличие одного ввода с подключенным на него положительным потенциалом. Корпусом является минусовая клемма, прижимаемая к металлическому элементу на кузове автомобиля, свободному от краски.

С массой автомобиля этот элемент соединен кабелем. Главное условие —выключатель не должен контактировать с мокрой поверхностью. Подключают конечные датчики при монтаже автомобильной сигнализации, используя схему. Их выходы допускается устанавливать как на дверях, так и в салоне на осветительных приборах.

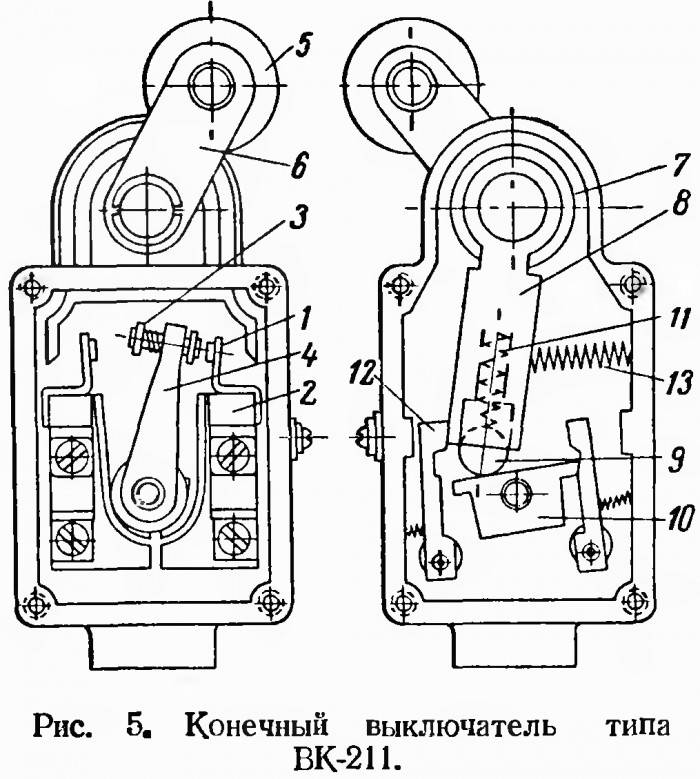

Устройство конечных выключателей

Конструкция любого такого устройства состоит из:

Корпуса. Он может быть выполнен из диэлектрического или токопроводящего материала, в зависимости от исполнения. Подвижной части с помощью воздействия, на которую происходит нажатие на контактную группу. Отсутствует подвижной механизм в герконах и бесконтактных концевых аппаратах. Контактная часть. Может содержать как замыкающие (нормально открытые), так и размыкающие (нормально закрытые) контакты

При выборе концевого выключателя стоит обратить внимание на напряжение и ток, который будет протекать по контактам. Так как от этого напрямую зависит продолжительность исправной работы выключателя. Это зависит от управления какими механизмами он предназначен

Это зависит от управления какими механизмами он предназначен.

Механические

Механические концевые выключатели бывают разной конструкции, которая и определяет область их применения.

Основные их виды:

Чаще всего они применяются, конечно же, в производственных целях, металлургии, машиностроении, строительстве. Зачастую они оснащены резиновым уплотнителем и содержат группу контактов в которые входят и замыкающие и размыкающие.

Одна из разновидностей такого рода концевиков называются микровыключатели и принцип действия их аналогичен с обычными. Вот только размеры и токи значительно меньше. Рабочий ход такого элементы измеряется миллиметрами, и поэтому они применяются с использованием дополнительного рычага, который может быть оснащён небольшим роликом. Поэтому установка его потребует тщательной настройки срабатывания.

Бесконтактные

Все эти устройства бесконтактной коммутации делятся на:

  • Емкостные — основаны на взаимодействии с человеческим телом. Дело в том что когда человек приближается к нему то возникает электрическая ёмкость в результате которой, приводится в действие контур мультивибратора, установленный внутри концевика. Чем ближе приближается человеческое тело тем больше ёмкость и ниже частота импульса. Такой элемент обладает большой чувствительностью. Основную функцию выполняет пластина, плотно присоединенная к конденсатору.
  • Индуктивные — это электронный бесконтактный выключатель отзывается на передвижение магнитного материала. В зависимости от этого такой датчик оснащён металлическим или же немагнитным сердечником. При приближении или отдалении объекта, на который настроено срабатывание, он вырабатывает электрические импульсы, которые обрабатываются пороговым элементом, и даётся сигнал на закрытие или открытие ключа.
  • Оптические — это особая разновидность концевых выключателей, которая оснащена инфракрасным светодиодом и специальным транзистором, улавливающим этот сигнал (фототранзистором). Оптический элемент работает вне зависимости от естественного освещения. При прерывании луча светодиода фотоэлемент будет закрываться, тем самым выключая исполнительный механизм, в схему которого он подключен.
  • Ультразвуковые. Здесь применяются уже кварцевые звуковые излучающие элементы. Они также могут применяться как датчики движения или объёма. При появлении в радиусе его действия меняется амплитуда звукового сигнала определённой частоты, зачастую неслышной человеческому уху.

На базе этих выключателей изготавливаются всевозможные датчики контроля сыпучих и жидких материалов, дозаторов и т. д.

Магнитные

Электромагнитный концевой выключатель (герконовый) реагирует на постоянное магнитное поле. Содержит зачастую один

Автомобильные

Такие применяемые в автомобилях устройства применяются зачастую для схем освещения и сигнализации. По большому счёту это механический конечный выключатель. Конструктивно он выполнен с одним выводом, на который подключается положительный потенциал. Отрицательная клемма считается корпусом, зажимаемым к металлическому элементу кузова машины.

При этом нужно следить чтобы часть кузова где устанавливается концевик была зачищена от краски.

Зачастую оснащён несколькими группами размыкающих и замыкающих контактов.

Пневматические

Пневматический концевой выключатель — это устройство, которое может останавливать подачу сжатого воздуха или другого газа за счёт нажатия на управляющую кнопку или рычаг. При этом существует ещё одна разновидность данных выключателей, которая срабатывает при достижении определённого давления в системе.

Хотелось бы напомнить что подключать или отключать концевые выключатели к электрической схеме стоит при полностью снятом напряжении. После чего указателем напряжения убедится в его отсутствие, а металлические корпуса нужно обязательно заземлять.

Области применения

Применение концевого выключателя в подъемном механизме

Известные типы концевых переключателей востребованы в самых различных сферах деятельности человека. По своей функциональной направленности они подразделяются на следующие типы:

  • концевики защитного действия;
  • приборы индивидуального применения.

Первые монтируются с целью защиты механизмов и людей от действий, не предусмотренных правилами эксплуатации устройств. Например, лифтовые механизмы не приводятся в движение до тех пор, пока их дверные шторки полностью не закрыты. Основное их назначение – обеспечение безопасности человека при пользовании различными механизмами.

Приборы индивидуального применения используются в бытовых приборах или промышленных агрегатах, где требуется зафиксировать определенный момент перемещения. При закрытии дверей холодильника освещение в нем отключается контактным выключателем, а при открывании снова включается.

При установке концевика в цепочку управления распашной дверью, например, он фиксируется на саморезы внутри встроенного в стенку шкафа. При закрытом состоянии корпус двери нажимает контрольную кнопку, размыкая электрическую цепочку освещения внутренних пространств. При ее открытии кнопочный контакт восстанавливается и замыкает рабочую цепь, после чего лампочка загорается.

Изображение электрооборудования на планах

Согласно ГОСТ 21.210-2014 — документу, регламентирующему условные графические изображения электрооборудования и проводок на планах, есть четкие условные обозначения для каждого вида электрических устройств и связующих их звеньев: проводок, шин, кабелей. Распространяются они для каждого вида оборудования и недвусмысленно определяют его на схеме в виде графического или буквенно-численного условного обозначения.

В документе приведены представления для:

  • Электрооборудования, электротехнических устройств и электроприемников;
  • Линий проводок и токопроводов;
  • Шин и шинопроводов;
  • Коробок, шкафов, щитов и пультов;
  • Выключателей, переключателей;
  • Штепсельных розеток;
  • Светильников и прожекторов.

Электрооборудование, электротехнические устройства и электроприемники

К категории электрооборудования относятся: силовые трансформаторы, масляные выключатели, разъединители и отделители, короткозамыкатели, заземлители, автоматические быстродействующие выключатели и бетонные реакторы.

Таблица УГО для электрооборудования

К электротехническим устройствам и приемникам относятся: простейшие электротехнические устройства, общие электрические аппараты с двигателями, электроустройства, работающие на электроприводе, приборы с генераторами, приборы представляющие собой двигатели и генераторы, трансформаторные устройства, конденсаторные и комплектные установки, аккумулирующая аппаратура, нагревательные элементы электрического типа. Их обозначения представлены на картинке ниже.

УГО для электротехнических устройств

Линии проводок и токопроводов

К данной категории относятся: линии проводки, цепи управления, линии напряжения, линии заземления, провода и кабеля, а также их возможные виды проводки (в лотке, под плинтусом, вертикальная, в коробе и т.д). В таблицах ниже представлены основные обозначения для этой категории.

Первая таблица обозначений для линий проводок

Линии проводок представляют собой кабеля и провода, способные передавать электроэнергию на достаточно большие расстояния. Токопроводами же чаще всего называют электротехнические устройства, способные передавать электричество на небольшое расстояние. Например, от генератора тока к трансформатору и так далее.

Вторая таблица обозначений для линий проводок

Третья таблица обозначений для линий проводокЧетвертая таблица обозначений для линий проводок

Шины и шинопровода

Шинопроводы представляют собой кабельные устройства, которые состоят из проводниковых элементов, изоляции и распределителей, которые передают и распределяют электроэнергию в производственных помещениях. Условные обозначения шин и шинопроводов представлены на картинке ниже.

Обозначение шин и шинопроводов

Коробки, шкафы, щитки и пульты

Среди коробок можно выделить ответвительные, вводные, протяжные, зажимные. Щитки бывают лабораторными, освещения обычного и аварийного освещения, автоматы. Все эти элементы нужны для распределения электроэнергии между отдельными участками цепи и приборами. Условие обозначения этих элементов представлены на картинке.

УГО щитков и пультов управления

Выключатели, переключатели и штепсельные розетки

Сюда входят и штепсельные розетки.

Первая таблица обозначений для переключателей

Все эти элементы используют для переключения, включения и отключения электрических цепей.

Вторая таблица обозначений для переключателей

Это может быть освещение или изменение напряжения. Следующие таблицы содержат основные обозначения для такого типа электроэлементов.

Третья таблица обозначений для переключателей

Светильники и прожектора

Множество цепей имеют в наличии светильники, прожекторы и другие осветительные элементы. Они нужны не только для сигнализации определенных состояний цепи, но и для освещения некоторых случаях.

УГО светильников

Аппаратов контроля и управления

К таким устройствам относятся счетчики, запрограммированные устройства, измерительные приборы, манометры, терморегуляторы и реле времени. Их основным элементом являются чувствительные к определенным факторам датчики.

Условные обозначения аппаратов управления

Обозначения они имеют следующие.

Условные обозначения аппаратов управления продолжение

В статье нельзя уместить графические и буквенно-числовые обозначения всех электрических приборов и элементов, но самые часто используемые были подробно рассмотрены. Также была описана документация ГОСТ схематического графического обозначения электрических элементов на схемах различных видов и типов, а также их расшифровка.

Конструктивные особенности

Конструкция вакуумного выключателя включает два элемента: подвижный и неподвижный контакты. Устройство оснащается тремя полюсами, на каждом из которых имеются пофазно установленные электромагнитные приводы. Эти приводы монтируются на одном основании.

Размещенные внутри прибора фазные приводы соединяются друг с другом за счет вала, который осуществляет синхронизацию фаз и защищает от неполных фаз. Кроме того, вал предназначен для механической блокировки расположенных поблизости распределительных систем и управления индикацией расположения контактов.

В качестве примера рассмотрим особенности вакуумного выключателя от компании «Таврида Электрик» (серия BB/TEL).

Условные обозначения:

  1. Вакуумная камера с функцией дугогашения.
  2. Основание.
  3. Крышка.
  4. Вал синхронизации.
  5. Дополнительные контакты.
  6. Блокировочная тяга.
  7. Привод.
  8. Узел блокировочный торцевой.

На рисунке видно, что вакуумный выключатель нагрузки включает в себя три полюса, которые имеют пофазно встроенные приводы электромагнитного типа. Приводы установлены на общем основании. Все приводы соединяются друг с другом при помощи вала.

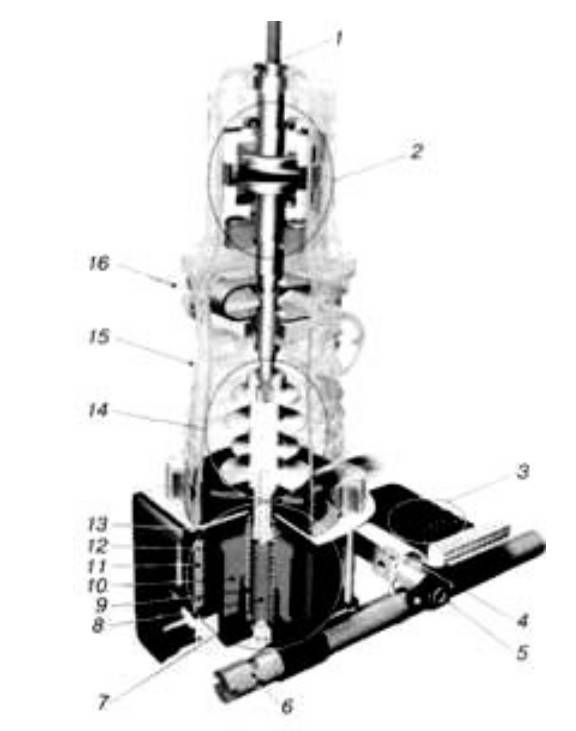

Особенности одного из полюсов с номинальным током 2 тысячи ампер показаны на рисунке ниже.

Условные обозначения:

  1. Вывод в верхней части.
  2. Дугогасящая камера, вмонтированная в полые изоляторы. Подвижные контакты за счет изоляционных тяг скреплены жестким соединением с приводами.
  3. Дополнительные контакты.
  4. Кулак.
  5. Блокировочная тяга.
  6. Вал синхронизации.
  7. Электромагнитный вал, оснащенный защелкой на магните.
  8. Пружина для прижатия контактов.
  9. Пружина отключения контактов.
  10. Приводной якорь.
  11. Кольцевой магнит.
  12. Приводная катушка.
  13. Плоский привод.
  14. Тяговый изолятор.
  15. Опорное изолирующее устройство.
  16. Нижний вывод.

Магнитный привод может располагаться в одном из двух положений: «включено» или «выключено». Закрепление якоря в указанных положениях осуществляется без использования механических щеколд. Фиксация возможна благодаря упругой пружине в положении «выключено» и кольцевому магниту в положении «включено». Подключение и отключение производится за счет передачи управляющих импульсов разнополярных напряжений на обмоточную катушку привода.

Ведущие производители

Практически все производители, занимающиеся изготовлением комплектующих изделий для обустройства электропроводки, не обошли своим вниманием одноклавишные выключатели. Ведь именно они наиболее востребованы на рынке коммутационных приспособлений для освещения. Среди популярных у российских потребителей и проверенных временем производителей стоит отметить:

Среди популярных у российских потребителей и проверенных временем производителей стоит отметить:

  • немецкие Schneider Electric, ABB, Wessen и Gira;
  • французский Legrand;
  • турецкие Makel, Viko и Lezard;
  • российские «Светозар», ДКС и TDM Electric;
  • норвежский Hegel;
  • шведский Werkel;
  • испанские Simon и Fontini;
  • итальянский Bticino.

Дизайн выключателей весьма разнообразен (как по цветовому исполнению, так и по размерам, форме управляющей клавиши и декоративной рамки).
