Виды конвекторов отопления с вентилятором

Как устроены данные приборы?

Водные конвекторы – это экономичные, надежные и долговечные приборы, способные передавать в помещение конвекцией до 95% теплового потока. Успешно используются как в автономных, так и в центральных системах отопления.

Состоят водяные конвекторы из таких основных конструктивных элементов:

корпуса (канала), выполненного из нержавейки либо оцинкованной стали, покрытой порошковыми красками;
защитной решетки;
теплообменника – медной трубы с оребрением из алюминиевых пластин;
узлов подключения;
клапана воздухоудаления.

Подключаться оборудование может к любому типу подводящих труб – в независимости от их материала и диаметра.

Водяные конвекторы отопления — рациональный выбор для помещений с большой площадью остекления и малым подоконным пространством (либо полным его отсутствием)

Водяные конвекторы отопления успешно применяются для обогрева жилых и производственных помещений (в том числе с большой площадью остекления), офисов, торговых и выставочных залов, музеев. Кроме того, устройства отлично подходят для установки в бассейнах, саунах, оранжереях, зимних садах – единственное, в данном случае следует остановиться на дренажной версии приборов.

Что касается принципа работы приборов, то название «конвектор» уже говорит само за себя: горячий воздух распределяется по помещению путем конвекции. Передача тепла происходит благодаря нагреву воздуха, «контактирующего» с нагревательным элементом. Теплый воздух, увеличившись в объеме, через выходные решетки устройства поступает в помещение. А его место занимает холодный. Такая «схема» нагрева абсолютно бесшумна и комфортна.

Водяные конвекторы отопления оперативно реагируют на перепады температуры: они мгновенно нагреваются, если становится холодно, и моментально прекращают нагрев, если в комнате слишком жарко

Что такое конвекция

Конвективный обогрев задействует самые простые законы физики, согласно которым нагретый воздух становится более легким и поднимается вверх. На этом принципе построен каждый отопительный конвектор, независимо от того, от чего он питается. Как показывает практика, такая схема обладает высокой эффективностью – в жилых помещениях становится тепло, причем сравнительно быстро .

Конвекторное отопление позволяет обогревать помещения любого назначения – это могут быть жилые комнаты, детские комнаты, коридоры и фойе, кухонные помещения, ванные комнаты и туалеты, крытые балконы и лоджии. Оно греет за счет нагретого воздуха, быстро насыщая теплом отапливаемые помещения. Давайте посмотрим, как происходит процесс прогрева:

Все конвекторы работают по одному принципу — они создают циркуляцию воздуха в помещении, постепенно прогревая его.

Обладая большой площадью рабочей поверхности, нагревательный элемент нагревает находящийся вокруг него воздух;
Теплые воздушные массы поднимаются вверх, покидая оборудование (или просто отправляясь вверх, если используются радиаторы отопления конвекторного типа);
На место ушедшего вверх воздуха поступают холодные воздушные массы.

Процесс повторяется до тех пор, пока конвекторное отопление не прогреет весь воздух в помещениях.

Нагревательные элементы могут работать от электрической сети или за счет сжигания газового топлива. Батареи отопления конвекторного типа работают за счет поступающего в них теплоносителя. Кстати, батареи лишены корпусов, в отличие от тех же электрических и газовых конвекторов. Но принцип действия у них аналогичный – прогрев осуществляется за счет нагревающегося воздуха, а тепловое излучение от них очень слабое.

Конвекторы по способу нагрева

Способ нагрева – это наиболее важный параметр при выборе конвектора. От принципа работы зависит эффективность устройства и его экономичность. Хотя самые распространенные модели нагревателей – электрические, все же водяные и газовые аналоги им не уступают. Газ пока для нас является самым дешевым видом топлива, поэтому если есть возможность, то лучше устанавливать именно такой конвектор. Водяные модели – это улучшенный и более современный вариант традиционных радиаторов, а электрические подойдут тем, у кого нет ни газа, ни центрального или индивидуального отопления. Электрические конвекторы стоит рассматривать в качестве основных в последнюю очередь.

Газовый конвектор с вентилятором

Если есть возможность установить индивидуальное отопление на газу, стоит ею воспользоваться. Да, тут придется побегать по разным инстанциям, сделать проект и получить разрешения прежде, чем вы установите желаемое отопление. Но дело того стоит, вы с лихвой окупите все затраты в кратчайшие сроки и не будете зависимы от электричества.

Итак, преимущества газовых нагревателей:

небольшая цена за оборудование и малые расходы во время эксплуатации;
высокий КПД и степень нагрева.

Недостатки:

длительная и изнуряющая рутина с получением документов;
довольно большие размеры устройства;
дополнительные затраты на специалистов.

Стоит отметить, что газовые конвекторы можно подключить как к магистрали, так и к газовому баллону.

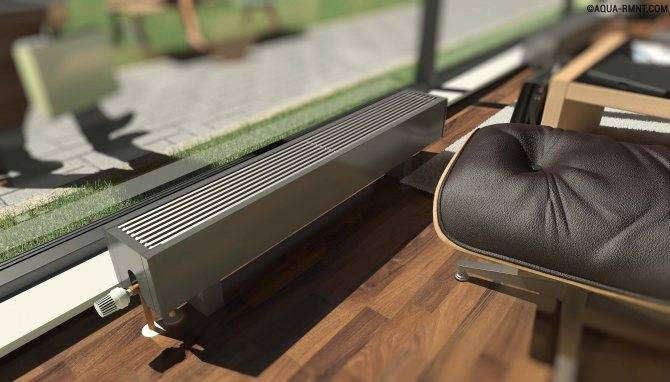

Водяной конвектор

Такие решения отличаются простотой монтажа, высокими характеристиками и эффективностью. Они бывают как настенные, так и напольные или встраиваемые, зачастую оснащаются вентилятором.

Устройства устанавливаются в квартирах, где есть центральное отопление, или в частных домах с автономным отоплением. Нагреватель отличается компактными габаритами и представляет собой медную трубу с алюминиевыми пластинами, закрытыми стальным корпусом. Холодный воздух заходит снизу, нагревается при контакте с пластинами и сверху через отверстия выходит. Также водяные конвекторы оснащаются заслонками для регулировки температуры воздуха в помещении. Нагреватель можно подключить к любым трубам отопления.

Достоинства:

небольшой вес и габариты;
хорошая замена обычным радиаторам;
безопасны;
высокий КПД.

Недостатки:

довольно дорогие;
сложность установки (нужно подключать трубы).

В моделях водяных конвекторов с вентилятором придется дополнительно подключать их к электрической сети.

Электрический конвектор с вентилятором

Это самые доступные и распространенные модели нагревателей. Они имеют крайне простую конструкцию, их можно установить в любом месте, не требуется никаких разрешений. Но электрические устройства более затратные, чем их аналоги и требуют усиленной электрической сети в квартире или доме.

Конструкция такого конвектора крайне простая: корпус, в котором установлен ТЭН и вентилятор (не всегда). Холодный воздух заходит снизу, проходит сквозь ТЭН и нагревается, затем выходит через отверстие в верхней части корпуса.

Преимущества электрических моделей:

доступности и простота установки (принес и поставил);
практичность (можно ставить куда угодно и как угодно, лишь бы достал провод до розетки);
они практически бесшумны;
небольшие габариты и вес;
низкая цена;
не обслуживаются, работают длительный срок.

Недостатки:

много потребляют электроэнергии, не экономичны;
слабо обогревают большие помещения ввиду недостаточной мощности.

Выбор конвекторов

Чтобы водяные конвекторы идеально вписались в инфраструктуру здания, необходимо продумывать всю отопительную систему еще на этапе проектирования. Например, при использовании в конструкции дома панорамных окон и внутрипольных конвекторов нужно предусмотреть ниши для их установки. Впрочем, в частном домостроительстве наиболее популярным является настенный водяной конвектор отопления, который устанавливается под окнами и вдоль глухих стен.

В том, что касается качества и стоимости, можно сказать следующее:

Изделия отечественных производителей по рассматриваемым параметрам наиболее сбалансированы;
Китайские отопительные устройства дешевы, но их качество зачастую можно поставить под сомнение;
Различные зарубежные конвекторы могут обходиться намного дороже, но и качество будет соответствующим.

Разумеется, перед тем, как выбрать конвертер водяного отопления, нужно изучить ассортимент конкретных производителей и их репутацию.

На какие показатели следует обратить особое внимание

Чтобы приобрести высококачественные отопительные устройства следует учесть следующие параметры:

особенности системы теплоснабжения, которая может быть центральной или автономной;
параметры комфортного температурного режима в обогреваемом помещении;
наличие техники, выделяющей тепло.

Рабочее давление конвектора не может быть менее двух и более двенадцати атмосфер. Кроме того, любое оборудование и бытовая техника, которые находятся внутри помещения, выделяют определённое количество тепловой энергии.

Перед приобретением напольного водяного обогревателя необходимо выполнить подсчёт всех тепловых выделений и учесть этот показатель при расчёте мощности приобретаемого устройства.

Ориентировочные показатели мощности составляют порядка 100 Ватт на один квадратный метр помещения и могут варьироваться в зависимости от уровня теплопотерь, площади остекления и толщины стен.

Свидетельством низкокачественной продукции является полное отсутствие в конструкции прибора цветных сплавов и металлов, а также клапана для регулирования подачи теплоносителя.

Выбор конвекторного обогревателя

Выбирая водяные приборы, первоначально определяют места установки.

Затем выполняют расчёт тепловой мощности, а также параметры оборудования. Учитываются следующие параметры:

Тепловая мощность — показывает способность обогрева устройством определённой площади. Для обогрева 1 м² помещения со стандартной высотой потолка, требуется мощность 100 Вт. Поскольку сквозь окна теряется больше тепла, чем через толщу стен, к общей мощности добавляют 200 Вт, умноженных на количество окон. Полученный результат лучше распределить на равное количество устройств, что сделает температуру помещения равномернее.
Габаритные размеры — возможность монтажа прибора в необходимом месте.
Влагозащита — использование конвекторов во влажных помещениях.
Тип циркуляции воздушного потока. При выборе принудительной циркуляции предусматривается установка блока питания.
Рабочее давление — этот параметр важен при запитке установки из системы централизованного отопления.

Многим домовладельцам важно наличие у прибора дополнительных опций, в числе которых автоматическая регулировка его работы и контроль температуры

Как выбрать конвектор

Выбирая конвекторы отопления водяные и электрические, встраиваемые в пол, больше внимания стоит уделить двум факторам: тепловая мощность и дизайн интерьера.

Показатель мощности обязательно обозначается в сопроводительной технической документации к изделию. Необходимо лишь знать, какая мощность нужна для обогрева конкретного помещения, и какие теплопотери возможны.

Поэтому при выборе встраиваемого конвектора, стоит учесть следующие моменты:

мощность оборудования должна подбираться с учетом расчета теплопотерь каждой комнаты;
надо точно знать, прибор с какими габаритами сможет вместить ниша в вашем полу, то есть длину, ширину и высоту нагревателя;
приобретаемое изделие должно соответствовать всем параметрам ГОСТ и обладать специальным сертификатом;
значимым критерием выбора является опрессовочное давление агрегата – оно должно соответствовать параметрам сети отопления.

Внешний вид данного оборудования также очень разнообразен. Решетки располагают широким спектром расцветок, более того, можно сделать индивидуальный заказ этого декоративного элемента.

Возможность применения для охлаждения помещения

Конвектор можно назвать универсальным климатическим оборудованием, поскольку в разные сезоны он может выполнять разные задачи: зимой – греть, летом – охлаждать. Правда, далеко не каждый прибор адаптирован для работы на охлаждение, производители обычно указывают на наличие такой возможности у той или иной своей модели.

Следует иметь в виду, что генерируют холод конвекторы существенно хуже, чем тепло, поэтому рассчитывая мощность прибора, нужно опираться на ваши потребности в холоде, ведь уменьшить мощность нагрева, как вы теперь уже знаете, не составляет труда.

Чтобы ваш конвектор начал не греть, а охлаждать воздух в помещении, его нужно опорожнить, заполнить специальной жидкостью и подключить к чиллеру. Впрочем, существуют модели, в которых процесс перехода из одного режима в другой осуществляется гораздо проще и быстрее. В них имеется сразу два не связанных между собою контура: один – для теплоносителя, другой – для хладагента. Для смены режима работы вам будет достаточно отключить циркуляцию жидкости в одном контуре и включить в другом.

И еще пара замечаний, касающихся возможности применения данного типа климатического оборудования для охлаждения помещения. Вспомнив принцип работы конвектора, вы поймете, что в естественном режиме работать на охлаждение он не в состоянии. Именно поэтому все модели, рассчитанные на работу в двух режимах, оснащены вентиляторами. Кроме того, вентилятор способствует уменьшению количества конденсата, образующегося на теплообменнике при работе конвектора на охлаждение.

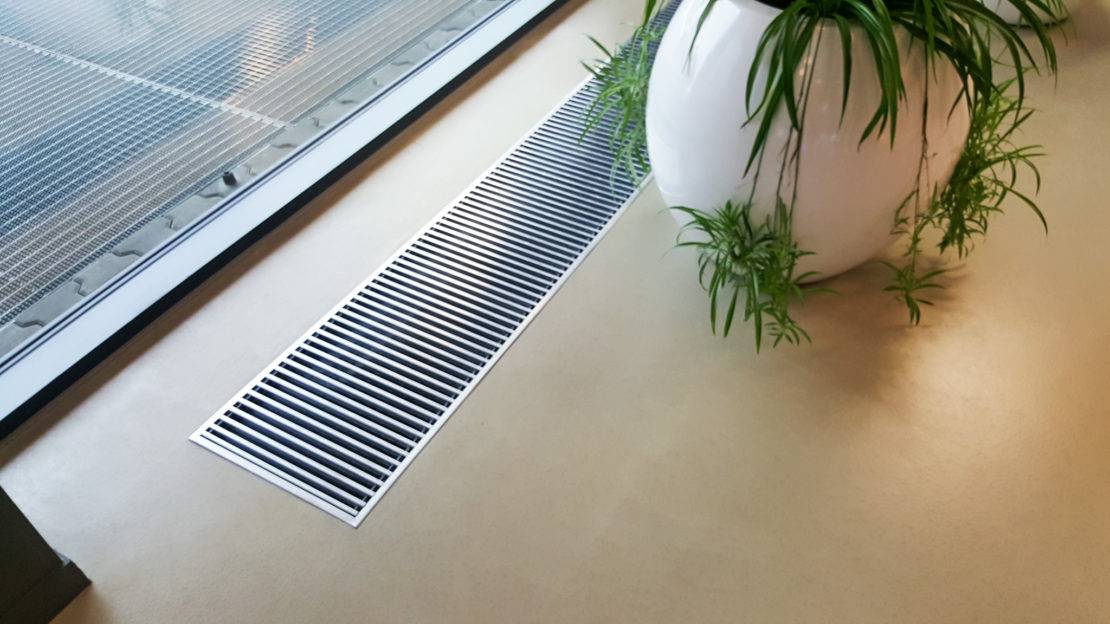

Конструкция встраиваемых в пол конвекторов отопления

Внутрипольный конвектор отопления имеет простую конструкцию и состоит из нескольких составных частей. В первую очередь это нержавеющий корпус, который устанавливается на черновой пол на специальных регулировочных ножках, позволяющих выровнять его по горизонту, и имеет отверстия для подвода отопительных труб.

Внутри корпуса располагается сердце отопительного конвектора – теплообмениик. Теплообменник имеет пластинчатую структуру для лучшего отвода тепла. Большинство таких теплообменников изготавливаются из обычной стали, но она является не самым лучшим материалом для таких устройств, так как подвержена коррозии и хуже отводит тепло, чем ее конкуренты – медь или алюминий.

У теплообменника есть выводы для подсоединения отопительных труб. Дополнительно такие приборы могут оснащаться отсечными кранами, либо термостатическими головками, для полуавтоматической регулировки температуры.

Сами теплообменники монтируются в корпусе с соблюдением необходимых зазоров, предусмотренных конструкцией. Делается это для обеспечения воздушного пространства, необходимого для правильной циркуляции воздушных масс.

Завершает конструкцию встаиваемого в пол отопительного прибора декоративная решетка, которая закрывает теплооменный радиатор, но позволяет проходить через себя воздуху. Конвекторные решетки бывают двух видов:

рулонные;
цельные.

Для изготовления таких решеток применяют следующие материалы:

дерево;
камень;
сталь;
алюминий;
пластик.

Принципиального различия между рулонными и монолитными вариантами нет, за исключением того, что рулонную решетку можно легко свернуть, обеспечив легкий доступ к конвектору для ревизии или уборки. Однако, при использовании внутрипольных конвекторов в проходных местах, следует применять решетки из более износостойких материалов, без использования большого количества пластиковых подвижных частей.

При монтаже встраиваемого конвектора заранее рассчитывают уровень чистового пола. Это нужно для того, чтобы над залитой бетонной стяжкой пола оставалась часть кожуха конвектора, которая будет закрыта чистовым покрытием пола. В итоге чистовое покрытие, будь то ламинат, паркет или плитка, должны лежать вровень с декоративной решеткой, чтобы добиться удобства при хождении по ней.

3 Типы нагревателей

Конвекторный обогреватель устроен достаточно просто. Его поверхность закрыта корпусом с воздухозаборными отверстиями, которые размещены в его нижней и верхней частях. Сердце прибора — нагревательный элемент, питающийся от сети переменного напряжения 220 вольт. Холодный воздух обтекает его, нагревается, через жалюзи выходит наружу, а на смену поступает новая порция.

В электрических конвекторах применяются три типа нагревателей:

1. Игольчатые. Петли в виде иголок из сплава никеля с хромом (нихрома) крепятся на корпусе с двух сторон. Это обуславливает быстрый разогрев и остывание, удобную регулировку требуемых параметров температуры и невысокую стоимость изделий. Отрицательный момент — запрет на использование во влажных помещениях.
2. Трубчатые (ТЭН). Нихромовая спираль заключается в полую трубку, а свободное пространство заполняется диэлектриком. Для улучшения теплоотдачи на корпусе ТЭНа монтируют добавочные рёбра. Герметичность позволяет использовать приборы во влажной среде. Недостатки — увеличение времени выхода на заданную мощность и потрескивание при работе.
3. Монолитные. Нихромовая нить запаивается в ребристый корпус, что приносит максимальную теплоотдачу, бесшумность, равномерный прогрев всех частей прибора, и увеличивает стоимость. Это наиболее популярный тип, широко используемый различными производителями.

Монтаж внутрипольного водяного конвектора

Водяные внутрипольные конвекторы отопления подключаются к системам отопления. Здесь применяются специальные пластиковые или металлические трубы. На этапе строительства подготавливается место под установку встраиваемых конвекторов отопления. Ниша делается на 1-1,5 см шире по каждому габариту, чем размеры короба прибора.

При этом следует предусмотреть укладку утеплителя, предотвращающего отвод тепла на нагрев пола. Как правило, применяют пенополистирол. Верхняя часть короба должна быть ниже уровня напольного покрытия, чтобы обеспечить установку решетки.

Монтаж внутрипольного конвектора начинается с крепления короба в нише с помощью угловых кронштейнов из комплекта модели. Они фиксируются к бетонному основанию на дюбели. Положение короба можно изменять с помощью винтов вверх и вниз с обеих сторон. Правильность установки проверяется строительным уровнем и корректируется. Снизу следует оставлять пространство для поступления к радиаторам свежего воздуха.

После теплообменник подключается к системе отопления с помощью труб. Обвязка монтируется с помощью резьбовых соединений типа накидной гайки, охватывающей соединяемую трубу («американка»). Витки резьбы уплотняются льняной паклей.

В трубу подачи теплоносителя врезается регулятор давления с сервоприводом. Трубы от источника тепла укладываются в бетонной стяжке с верхним слоем теплоизоляции. Корпус полового конвектора также следует теплоизолировать по бокам, чтобы энергия не расходовалась на нагрев пола.

Последним этапом является заливка чистового бетонного основания пола, укладка финишного покрытия и установка решетки. При этом прибор следует закрыть плотным материалом, чтобы раствор не попал внутрь на детали.

Недостаток устройства заключается в быстром накоплении мусора и пыли на решетке и в коробе. Его следует часто чистить, чтобы пыль не циркулировала вместе с теплым воздухом. Хорошо помогает частая влажная уборка помещения. Короб достаточно протирать влажной тряпкой 1-2 раза в месяц.

Здесь удобно применять рулонную решетку, которую легче свертывать при уборке и снова разворачивать. Ее делают с закругленным верхним краем и специальной нижней кромкой, которая при ходьбе заглушает шум и не скользит. Ламели обычно делают из алюминиевого профиля высотой до 25 мм.

Рулонная решетка для конвектора

Монтаж внутрипольного водяного конвектора

Водяные внутрипольные конвекторы отопления подключаются к системам отопления. Здесь применяются специальные пластиковые или металлические трубы. На этапе строительства подготавливается место под установку встраиваемых конвекторов отопления. Ниша делается на 1-1,5 см шире по каждому габариту, чем размеры короба прибора.

При этом следует предусмотреть укладку утеплителя, предотвращающего отвод тепла на нагрев пола. Как правило, применяют пенополистирол. Верхняя часть короба должна быть ниже уровня напольного покрытия, чтобы обеспечить установку решетки.

Сначала выбирается конвектор, уже затем можно готовить нишу для него в полу по готовым размерам. Удобно выполнять работу одновременно с монтажом пола, чтобы после не пришлось менять его высоту или долбить нишу.

Монтаж внутрипольного конвектора начинается с крепления короба в нише с помощью угловых кронштейнов из комплекта модели. Они фиксируются к бетонному основанию на дюбели. Положение короба можно изменять с помощью винтов вверх и вниз с обеих сторон. Правильность установки проверяется строительным уровнем и корректируется. Снизу следует оставлять пространство для поступления к радиаторам свежего воздуха.

В трубу подачи теплоносителя врезается регулятор давления с сервоприводом. Трубы от источника тепла укладываются в бетонной стяжке с верхним слоем теплоизоляции. Корпус полового конвектора также следует теплоизолировать по бокам, чтобы энергия не расходовалась на нагрев пола.

Последним этапом является заливка чистового бетонного основания пола, укладка финишного покрытия и установка решетки. При этом прибор следует закрыть плотным материалом, чтобы раствор не попал внутрь на детали.

Недостаток устройства заключается в быстром накоплении мусора и пыли на решетке и в коробе. Его следует часто чистить, чтобы пыль не циркулировала вместе с теплым воздухом. Хорошо помогает частая влажная уборка помещения. Короб достаточно протирать влажной тряпкой 1-2 раза в месяц.

Здесь удобно применять рулонную решетку, которую легче свертывать при уборке и снова разворачивать. Ее делают с закругленным верхним краем и специальной нижней кромкой, которая при ходьбе заглушает шум и не скользит. Ламели обычно делают из алюминиевого профиля высотой до 25 мм.

Рулонная решетка для конвектора

Как выбрать внутрипольный водяной конвектор

Оценив и проанализировав все достоинства и недостатки, нужно грамотно подойти к выбору фирмы производителя конвектора. Цены на внутрипольные конвекторы высоки, но экономия на таких приборах может привести к серьезным последствиям.

На рынке представлено множество производителей, но наиболее проверенными, выпускающими качественную продукцию, являются «VARMANN» (Россия), «PRIMOCLIMA» (Россия), «КЗТО Радиатор» (Россия), «ЕВА» (Россия, Швеция), «MINIB» (Чехия), «МOHLENHOFF» (Германия), «SIEMENS» (Германия).

Помимо цены и фирмы производителя свой выбор нужно строить, исходя из необходимой мощности устройства. При упрощенном подходе за норму тепловой мощности в частном доме принимают 1000 Вт на 10 кв.м. площади помещения. В магазинах и строительных супермаркетах можно найти множество моделей с мощностью от киловатта и небольшими габаритами, до габаритных приборов в несколько киловатт.

Нужно учитывать тот факт, что в силу конструктивных особенностей «добавить мощности», путем добора элементов, (секций, как в радиаторе) не получится. В случае, когда остекление дома значительное или высота потолков более 3 метров, не стоит прибегать к упрощенной схеме, необходимо доверить это ответственное дело профессионалам.

Настенные конвекторы с вентилятором

Настенные конвекторы наиболее популярны в помещениях со стандартной планировкой и устанавливаются под окнами вместо обычных батарей. Конструкция легкая, что позволяет без труда закрепить на любую поверхность стены. Такие агрегаты способны быть основным источником отопления. Для возможности использовать прибор как дополнительное средство нагрева, устанавливается специальная подножка, позволяющая ставить конвектор в любом месте. Это очень удобно не только когда под окнами расположены стационарные батареи, но и когда планировка помещения не завершена, и не определены места их постоянного расположения.

Ввиду возможной мобильности прибора, наиболее востребованы универсальные конвекторы, которые могут крепиться, как на вертикальную, так и на горизонтальную поверхность. При этом установка очень простая, не требует определенных навыков. Напольные агрегаты могут иметь не только ножки, но и колесики, упрощая процесс перемещения. Характерным представителем универсальных моделей конвекторов, оснащенных вентилятором, является AEG SK 204 T. Это электроконвектор, работающий в двух режимах мощности, и имеющий возможность как настенного крепежа, так и расположения на полу благодаря специальным ножкам, входящим в комплект поставки.

Конвектор AEG SK 204 T
