Оборудование сливной ямы
Сводить стоки в общую яму из душа и уличного туалета с точки зрения биохимии является грубейшей ошибкой. Под кабину необходимо соорудить отдельную яму. Для обустройства летнего душа, пользоваться которым предполагается лишь время от времени, достаточно сливной ямы вместительностью не более двух кубов.
При расчете необходимого объема сооружения придерживайтесь правила, что его вместительность должна быть в 2,5 раза больше, чем содержимое водяного бака
Слив следует располагать не под самим строением душа и даже не у его стен, а в двух-трех метрах от постройки.
Такой вариант обустройства позволяет решить сразу две задачи:
- предупредить появления неприятных запахов разлагающейся органики;
- свести к минимуму риск разрушения фундамента.
Для сооружения сливной ямы выкапывают котлован глубиной в 2-2,5 м. При такой глубине заложения стоки будут выводиться в почву ниже плодородного слоя. Благодаря этому почвенная микроживность не будет страдать от такого «соседства».
Чтобы сделать дренаж, дно выстилают гравийно-песчаной отсыпкой. Толщина дренажного слоя должна быть 20-30 см.
При создании водоупорного слоя не стоит использовать глину, поскольку в период эксплуатации в результате естественного процесса размывания она способна просто разбить систему дренажа.
Чтобы избежать осыпания стенок сливной ямы, их необходимо выложить в несколько рядов кирпичами или оформить отработанными автопокрышками
Верхняя часть сливной ямы обязательно должна быть плотно закрытой. Крышку можно соорудить из деревянного щита или отреза листового металла.
Технология сооружения сливной ямы из покрышек описана в этой статье.
Выбор комплектующих
Главными требованиями к самодельной душевой кабине являются герметичность и надежность. Для обеспечения первого условия необходимо точно рассчитать размеры всех комплектующих и наличие уплотнителей в конструкции. Они в обязательном порядке должны устанавливаться по периметру двери. Крышу кабины делать не рекомендуется, проще предусмотреть максимальную высоту стенок.
Правила расчета и составления схемы душевой кабины из поликарбоната для квартиры:
- Исходя из размеров поддона вычисляется периметр стенок.
- Рекомендуемая высота – на 10-15 см ниже, чем уровень потолка.
- Для устойчивости конструкции следует предусмотреть жесткое крепление каркаса к полу и стенам санузла.
- Если использование уплотнителей в местах соединения поликарбоната и профиля невозможно – стыки обрабатываются специальным герметиком.
Поликарбонат
Для обустройства душевой кабины рекомендуется использовать монолитный поликарбонат. Он обладает лучшей механической прочностью и пластичностью. Для его обработки можно использовать стандартные инструменты, а размер заготовки не будет зависеть от ширины сот.
Рекомендуемые характеристики поликарбоната для душевой кабины:
- размеры листа – 3,05*2,05 м;
- толщина зависит от размера паза профиля — от 8 до 10 мм с удельной массой на 1 м² от 1,5 до 1,7 кг;
- цвет по желанию — от стандартного белого до уникальных оттенков;
- можно использовать прозрачные или матовые листы поликарбоната.
Стоимость 1 м² монолитного поликарбоната варьируется от 2 600 до 3 200 руб.
Система профилей
Каркас душевой кабины делают из надежного и прочного материала, который не изменяет своих свойств под воздействием влаги и перепада температур. Оптимальным вариантом в этом случае является алюминиевый профиль. Но также можно использовать его аналог – оцинкованный металлический. Во втором случае увеличится масса конструкции, но зато уменьшится ее стоимость.
Профильная система должна включать в себя следующие компоненты:
- Для крепления к стене. Он имеет п-образную форму и предназначен для жесткой фиксации к несущим конструкциям.
- Соединительный н-образный. Предназначен для состыковки нескольких листов поликарбоната и обеспечения герметичности.
- Дверной. Он необходим для установки фурнитуры – петлей или сдвижных роликов.
Дополнительно приобретается уплотнитель для герметизации стыков. Средняя стоимость 1 м.п. профиля составляет 200 рублей, уплотнителя — 50 р.
Фурнитура
Открывание дверей душевой кабины может осуществляться двумя способами – распашным или сдвижным. Первый оптимален для больших санузлов, второй применяют при ограниченном пространстве ванной комнаты
Важно, чтобы фурнитура подходила для профильной системы
Дополнительно к петлевой (роликовой) группе необходимо приобрести такие комплектующие:
- держатели для полотенец;
- дверную ручку;
- сантехнические приборы – смеситель, шланг и лейку.
При выборе желательно взять небольшой кусок поликарбоната и профиля, чтобы на месте проверить возможность крепления.
Наполнение бака
Для подачи воды обычно используются шланги, подключенные к водопроводу или скважине с насосом. Когда вентиль на трубе открыт, бак наполняется, для прекращения подачи кран закрывается.
Такая система несовершенна. При переполнении вода начинает переливаться через край. Чтобы этого не происходило, можно смастерить поплавок своими руками. Он не перекрывает воду, как автоматические клапаны, но наглядно демонстрирует уровень воды.
Внутри бака закрепляется подвижный стержень, к которому прикручен кусок пенопласта или другого легкого материала. В этот «поплавок» вертикально вставляется тонкий прут, например проволоку или 2 сваренных между собой электрода.
Чтобы система функционировала свободно, для прутка просверливается отверстие в верхней части бака, или же крышка остается слегка приоткрытой. При наполнении «поплавок» поднимается, выталкивая стержень.
К его концу нужно закрепить яркий предмет — теннисный мячик, отрезок ткани. С помощью такого устройства вы сможете контролировать уровень воды и вовремя перекрыть ее подачу.
Душ с кабинкой из деревянного бруса и автомобильной покрышки
Самый простой и комфортный уличный летний душ можно сделать из деревянного каркаса и полиэтиленовой пленки, как на фото далее.
Для работы нужны такие материалы:
- деревянный брус: 50 на 50 на 3000 мм – 10 шт; 20 на 50 на 3000 мм – 10 шт.;
- монтажные уголки на 90° – 36 шт; на 135° – 16 шт.;
- саморезы разной длины от 1,5 до 10 см.;
- петли;
- пенополиэтилен для стен – 10 м;
- профлист;
- автомобильная покрышка;
- бак для воды на 50 или 100 л.
Еще потребуется любое средство для обработки дерева от гниения.
Делать так:
Подготовить каркас кабины по предварительному чертежу. Этапы сборки есть на видео далее.
Вырыть яму, установить в ней автомобильную покрышку.
На 4 блоках по периметру ямы установить кабинку.
Уложить пол из рейки.
Обработать каркас пропиткой для дерева от гниения. После высыхания обшить пенополиэтиленом кабинку.
Собрать каркас для крепления бака. Обшить его пенополиэтиленом, прикрутить к профлисту для крыши.
Провести шланг, закрепить лейку.
Повесить занавеску.
Кабинка готова. Делать ее просто, можно уложиться в 1-2 дня.
Душевая из профнастила
Кабинка для душа с металлическим каркасом и стенами из профнастила прослужит очень долго. Делать ее довольно просто, но для монтажа каркаса потребуется сварочный аппарат.
Для установки кабины нужно вырыть сливную яму и укрепить ее при необходимости. Кабинка вкапывается в землю ножками.
Для сборки кабинки нужны:
- профильные трубы 30 на 30 мм для стоек по 220 см высотой;
- профильные трубы 30 на 20 мм;
- профнастил 200 см.
Делать так:
Нарезать заготовки для стоек и поперечин из труб, сварить их. Нужно оставить 15 см для ножек, затем общая высота от пола до крыши – 205 см.
- Сварить каркас двери, посадить его на петли.
- Зачистить все стыки.
- Прогрунтовать и покрасить каркас.
- Уложить пол из доски.
- Обшить профнастилом стенки, дверь, оставив окошки.
- Покрыть крышу оцинковкой.
Затем можно установить бак на крышу, прорезать отверстие, вывести шланг с лейкой. Внутри можно при желании накрутить крючки или смастерить небольшую полочку.
Летний душ из металлического каркаса с распашной дверью и тентом из полипропилена
Если есть возможность самому сварить металлический каркас, то можно сделать надежный летний душ с тентовым покрытием. Обшивку стен можно менять по мере износа, а каркас будет служить долго.
По желанию кабину можно установить на длительный срок в одном месте, тогда под ней нужно выкопать сливную яму. При этом придется уложить пол или сделать поддон со сливом. Если нет желания делать яму, кабинка может быть переносной с баком меньшего объема.
Для работы нужно:
- металлическая труба 40 на 25 мм;
- полипропиленовая пленка с люверсами по краям;
- бак-крыша 115 на 115 см матового черного цвета, чтобы хорошо прогревалась вода.
Очередность действий следующая:
Нарезать металлическую трубу и сварить каркас по чертежу.
Сварить дверь и посадить на петли.
Сверху наварить перекладины для каркаса под бак для воды.
Обтянуть каркас полипропиленом с люверсами при помощи веревки. Дверь можно тоже обтянуть пленкой.
Установить сверху бак-крышу. Он выполнен в форме квадрата 115 на 115 см. Его емкость 200 л.
Прикрутить к баку кран с рассеивателем.
Кабинка готова. Внутри можно повесить легкую пластиковую полочку. Устанавливается кабина на грунт, вкапываются ножки для надежности.
Это очень простой и быстрый вариант того, как можно сделать летний душ на даче или в походе своими руками из самых простых подручных материалов. Все эти материалы не сложно взять с собой, так как они занимают мало места и почти не имеют веса, а бутылка от воды летом найдется всегда.
Post Views: Статистика просмотров
8 283
Как функционирует бак для душа с подогревом с терморегулятором
Емкость для подогрева воды в условиях, когда купание на свежем воздухе не зависит от солнца, делает жизнь дачников более комфортной. Бак для душа с подогревом – лучшее решение в пасмурную погоду, когда солнечных лучей недостаточно для прогревания воды в емкостях. Простое устройство быстро доведет до нужной температуры запас воды.
Дачный душ с баком с подогревом необязательно включать в электросеть в жаркую погоду: емкость при высокой температуре внешней среды прогревается естественным путем. Но даже в прохладные или дождливые дни нет смысла отказывать себе в купании, когда есть возможность сделать его вполне приемлемым, выбрав подходящий бачок.
Устройства конструктивно имеют много общего, но отличаются по таким параметрам:
- объему емкости (в пределах 25-200 л);
- внутреннему оснащению;
- цвету металла, пластика;
- автоматической системе регулировки процесса нагревания;
- материалу корпуса;
- термоизоляции (системе накопительного типа с поддержанием температуры).
Температуру воды в баке легко поддерживать с помощью термореле, возобновляя процесс нагревания, когда она падает до критической точки. Это несет дополнительные затраты в плане оплаты за электричество, зато удобно для семей с детьми. Неизвестно, когда теплая вода снова понадобится в летнем душе. Когда солнце садится за горизонт, можно по-прежнему использовать бак с теплой водой, если в самодельный бокс подведено освещение.
За городом вероятны проблемы с водоснабжением. Бак для летнего душа с подогревом автоматически избавляет дачников от всяческих неудобств с гигиеническими процедурами.
Среди достоинств пластиковых баков отмечают долговечность, практичность и низкую стоимость.
Помещение для мытья под летним душем имеет много общего с капитальной баней:
- каркас и стены кабинки (для визуальной изоляции и защиты от ветра купающихся людей);
- металлический или пластиковый бак для душа с подогревом;
- система подачи воды непосредственно в емкость, а из нее – в рассекатель воды (лейку с перфорацией);
- донная решетка и поддон для сбора использованной воды с желобом для ее отведения в дренаж или систему полива деревьев.
Сам душевой бокс или кабинку делают из наиболее подходящих для этого материалов: дерева, бетонных блоков, пластика или шифера на каркасе. Сверху должно быть перекрытие, но если бачок планируют прогревать солнечными лучами, то его выносят на крышу. Как вариант, можно поместить его под стеклянную панель (вместо крыши), чтобы под нее проникали солнечные лучи. Обязательно нужно обеспечить доступ к резервуару для предстоящей очистки (достаточно 1 раза в сезон).
На заметку! Баки со временем нуждаются в очистке от накипи, осадочной грязи и микрофлоры, образующейся от «цветения» воды.
Работает бак для душа с подогревом посредством электричества, поэтому не нужно забывать о возможной опасности применения подобных конструкций.
Следить за температурой воды помогают датчик, реле или терморегулятор. Они отсутствуют в дешевых бочках для душа с подогревом. При желании можно сделать душ на две кабинки, с отдельными входами с разных сторон. Это возможно, если в душевой установлена емкость достаточного объема. Для большой семьи имеет смысл разместить два бака или один на 200 литров.

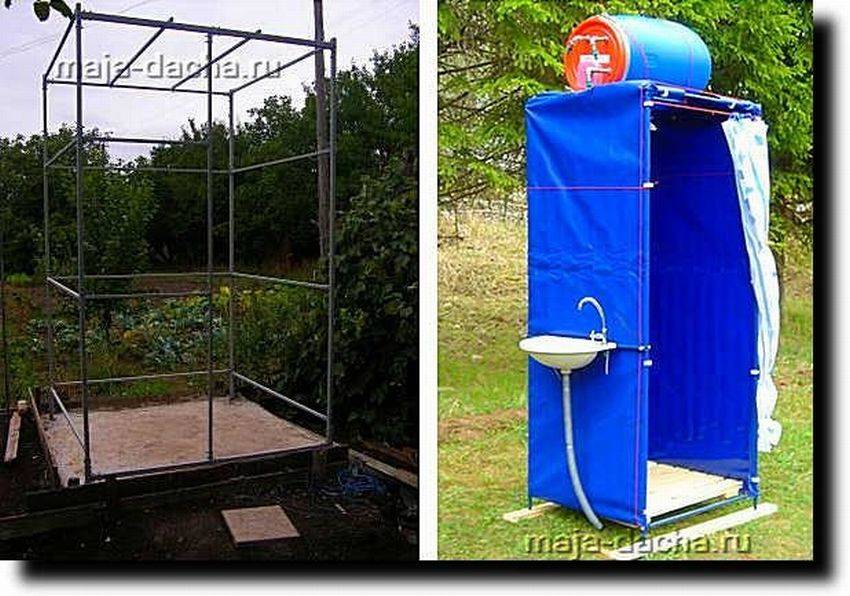

Монтаж каркаса
Первым делом необходимо в соответствии с чертежом нарезать трубу на куски необходимой длины.
Монтаж каркаса начинается с установки угловых несущих стоек или (в случае использования соединительных фитингов) их нижних отрезков. Для этого в земле по углам будущей конструкции делаются четыре углубления диаметром 30-40 сантиметров. После установки в них опор они должны быть заполнены смесью щебня и раствора на основе цемента. Именно эти «бетонные основания» и станут фундаментом будущего душа.
Только после того как цемент полностью высох (минимум через 48 часов), можно приступать к монтажу каркаса.
Если вы используете соединительные фитинги, то каркас монтируется снизу вверх, по принципу простого детского конструктора. Если же вы применяете сварку, то начинать, напротив, необходимо с верхнего периметра, затем установить опоры под бак, затем нижний периметр, опоры для поддона и в заключении горизонтальные перемычки.
Когда каркас готов, остается закрепить на одной из стоек дверные петли и навесить на них дверную раму, после чего остается покрасить все элементы каркаса водостойкой краской.
Как сделать душ на даче из поликарбоната своими руками
Уличный душ проектируют с фасадной стороны здания, вблизи с водозабором и водостоком. Также это значительно упрощает подачу электроэнергии.
Участок под обустройство душа для дачи из поликарбоната должен хорошо прогреваться и не располагаться в тени, это исключит размножение комаров и других насекомых.
Весь процесс монтажа душевой кабины делится на 5 этапов:
- Возведение фундамента.
- Монтаж каркаса.
- Обшивка поликарбонатом.
- Установка водяного бака.
- Внутреннее обустройство душевой и раздевалки.
Сооружение располагают на возвышенности для хорошего оттока сточной воды. Душ на даче из поликарбоната своими руками конструируют по размерам:1,2*2*2,5м. Так как душ с раздевалкой, необходимо обустроить фундамент.
Для душа из поликарбоната с раздевалкой выполняют 2 вида основы:
- на сваях;
- дренажную яму.
Для обустройства фундамента на сваях потребуются:
- 4 металлических или асбестовых трубы, диаметром 8-10 см, длиной 2 м;
- бур диаметром 10 см;
- 4 анкерных шпильки;
- щебень;
- раствор бетона.
По периметру будущей конструкции буром проделывают ямы, глубиной 1,5 м. Во внутрь ямы подсыпают щебень на высоту не более 5 см. Устанавливают трубы. В них крепят анкерные болты для будущего каркаса. Заливают все пустоты бетонным раствором.
Для возведения дренажной ямы потребуется лопата и щебень. В центре смонтированной конструкции их четырех свай выкапывают яму глубиной 50 см. Пустоту засыпают щебнем разной фракции.
Для деревянного настила потребуется деревянный брус 10*5 м, длиной 7,4 м и доски 4*10 м, длиной 2 м в количестве 12 шт. Распиливают бревно на 4 части: две части длиной 1,2 м, две части длиной 2 м и одну часть 1 м. К сваям анкерными болтами крепят подготовленную основу. В центре каркаса вставляют поперечную балку – это разграничение между душевой и раздевалкой. Поверх возведенной основы крепят доски. Примеряют поддон для душа и выпиливают в основании дыру под него.
Для возведения каркаса потребуется место 5*5 см, длину рассчитывают в соответствии с выбранным проектом. Согласно чертежам брус скрепляют в каркас.
Возводят двускатную крышу из бруса 5*5 см. Делают три лаги. Устанавливают их поверх каркаса. Покрывают листами OSB и накрывают шифером. Крыша готова.
Каркас покрывают влагозащитным средством. Следующим этапом будет облицовка каркаса. При помощи термошайбы и шурупов конструкцию покрывают поликарбонатом.
Листы поликарбоната для душа на даче выкраивают по размеру стен канцелярским ножом. Ячейки покрывного материала должны располагаться вертикально. По периметру сооружения крепят поликарбонат.
По завершению монтажа с поликарбоната снимают защитную пленку. Места стыка обрабатывают герметиком. На торцы крепят заглушки из профиля.
Совет! При возникновении на стене стыков из поликарбоната применяют профиль. Герметичность обеспечивает внутренний силикон.
Следующим этапом будет установка бака для воды. Черный пластиковый или металлический бак устанавливают на крышу.
Душевая для дачи из поликарбоната готова.
Разновидности душевых
В зависимости от того, как расположена кабинка (отсек) выделяют несколько вариантов:
- угловая – наиболее распространенная благодаря компактности и удобству размещения. Может быть квадратной, прямоугольной, многоугольной, с круговым сегментом;
- пристенная – прямоугольная конструкция, примыкающая одной стороной к стене;
- с одной стенкой – размещается так, чтобы стенками с трех сторон служили капитальные стены (перегородки) ванной комнаты. Часто одна или две перегородки возводятся специально для ограничения душевого отсека;
- без стенок – ниша или участок между стенами, имеющий отдельный сток в канализацию.
Промышленные душевые кабины имеют прямые или выпуклые (рис.5) дверки, самодельные чаще всего снабжают прямыми, поскольку это сильно упрощает монтаж и использование.
По типу основания душевая своими руками в квартире может быть:
- с более или менее высоким поддоном (касается как готовых кабинок, так и встроенных душевых уголков);
- на подиуме;
- с полом на уровне общего пола санузла.
Во всех трех случаях слив в канализацию обеспечивается проложенным либо под общим полом, либо под подиумом (поддоном) душевым трапом и канализационными трубами. Если уровень пола душевого уголка и всего санузла совпадает, желательно к сливу душевой кабинки (так называемому душевому трапу) добавить общий для всего помещения трап – это поможет избежать затопления квартиры и соседей при случайном засорении или недостаточно быстром стоке через основной слив.
По трудоемкости все типы сантехнических конструкций этого типа делятся в соответствии с тем, сколько готовых элементов используется в монтаже.
Наиболее просто сделать душевую кабину в квартире, используя готовые сборные комплекты. Установка отдельно приобретенных поддона и дверок, а также смесителя требует больших навыков в строительстве и отделке. Наконец, наиболее сложный – и при этом экономичный – вариант: с самодельным поддоном или подиумом (или переделкой пола), самостоятельной подводкой воды и канализации, отделкой и прочим.
Походный душ. ТОП 8 популярных моделей
Лета снова пришло – пора задуматься о полноценном оснащении поездки за город, на природу, для такого события нужны не только шампуры с мангалом, но важно не забыть всевозможные средства от насекомых, и возможность расслабиться на природе как дома – а это значит походный душ. Представим топ 8 популярных моделей переносного душа, который также нагревается лучами солнца
Походный душ, представленный ниже похож на черную полиэтиленовую сумку. Он из черного цвета, чтобы притягивать солнечные теплые лучи.
Следующая модель походного душа из полупрозрачного материала, с удобной пластиковой ручкой для переноса.
Супер-душ, с организованной брезентовой палаткой.
Удобный летний душ, также и для мытья рук, продуктов. В эксплуатации прост.
Летний душ в виде рюкзака-сумки, удобно переносить и применять в дело.
При помощи такого летнего переносного душа можно и любимого питомца выкупать.
11-ти литровый, мега вместительный душ, прекрасно подходит для отдыха на природе.
Открытый портативный душ, идеальное решение для кепминга.
Читать полностью (ссылка)
Самостоятельное строительство летнего душа
В качестве примера можно привести проект дачного душа с раздевалкой около забора в дальнем углу участка, на котором преобладает песчаный грунт:
В качестве одной из стенок можно использовать забор.
Песчаный грунт отличается хорошей впитываемостью, поэтому для обустройства слива подойдет резиновая автомобильная покрышка.
Далее следует установить опоры. В качестве одной из них можно использовать столб забора, а три остальные – добавить
Под опоры нужно выкопать ямки на глубину до 0,8 метра, затем установить столбы и засыпать их щебнем и залить бетонным раствором.
На следующем этапе нужно сварить раму основы из подручных материалов.
При заливке основания пола бетонным раствором важно сделать небольшой уклон для хорошего отвода воды в сторону сливного отверстия.
Теперь можно приступать к сооружению каркаса кабинки для душа. Все работы лучше проводить в соответствии с чертежами летнего душа своими руками
Можно взять профилированные трубы, из них делают обвязку и приваривают ее к стойкам в несколько уровней.
В процессе сборки каркаса стоит уделить внимание раме для емкости с водой.
Готовый каркас летнего дачного душа необходимо обшить доступным материалом
При использовании древесины очень важно предварительно выполнить обработку изделий составами для защиты от влаги
При обшивке поликарбонатом также нужно учесть некоторые тонкости. К примеру, крепеж саморезами обязательно должен выполняться с использованием специальных шайб. Эти элементы предотвратят растрескивание материала при температурном расширении в солнечную погоду.
Завершающим этапом строительства летнего душа будет установка емкости на раму душевой кабинки. Если для этой цели использовалась обычная металлическая бочка, то ее следует покрасить в черный цвет и приварить патрубки для подачи воды и подключения лейки душа.
Постройка душевой кабины
Обустраивая душ из поликарбоната своими руками для дачи, можно добиться высокой степени надежности и долговечности постройки, если следовать рекомендациям более опытных строителей.
- Для устойчивости легкой конструкции потребуется фундамент. Его можно выполнить заливным из бетона, построить из кирпича (дорого, но невероятно надежно).
- Неплохим вариантом является свайный фундамент, если есть техническая возможность пробурить в грунте отверстия диаметром около 100 мм и глубиной порядка 1,5 метра.
Простейший сток для душа на даче с помощью деревянного пола со щелями
Самый простой вариант устройства полов – оставить щели для стекания воды. Правда, в этом случае вокруг кабинки будет как минимум слишком влажно, а в сырую погоду, когда земля плохо впитывает воду, образуется настоящее болото.
Лучше всего не пожалеть сил и времени и обустроить полноценный и эффективный водоотвод. Полы в душевой кабине в этом случае будут иметь несколько слоев. Верхний слой лежит на лагах. Он может изготавливаться из досок с водоотталкивающей пропиткой или из других материалов. В нем делаются небольшие отверстия по всей площади или одно дренажное отверстие (в этом случае лучше сделать пол с уклоном и выполнить отверстие в самой нижней части). Сливающаяся вода попадает на нижний слой. Он может представлять собой поддон со шлангом для водоотведения или наклонную плоскость, облицованную влагостойким и негигроскопичным материалом. Сток из душа может идти по закрытой трубе или по открытой вырытой канаве к дренажной яме.
Можно решить проблему стоков с помощью септика, однако устанавливать его необходимо на определенном расстоянии от кабинки, чтобы избежать переполнения из-за большого количества сливаемой воды. Его объем должен превышать объем душевого бака в 2-3 раза.
