Установка конвекторных обогревателей на стену

Что такое газовый конвектор

Сразу нужно отметить, что конвектор – это не разновидность котлов, он работает не только по другому принципу (нагревает не теплоноситель, а воздух в определенном помещении), но и имеет несколько другую область применения. Чаще всего газовые нагреватели используют в небольших домиках, где нет необходимости в постоянном нагреве. Они способны обогреть лишь комнату, где установлены.

Из чего состоит конвектор

Конструкция прибора не слишком сложная, она включает в себя:

Схема стандартного газового конвектора с вентилятором для принудительной конвекции.

• теплообменник, который и нагревает воздух;
• программатор – устройство для контроля и поддержания температуры в помещении;
• контрольную панель, на которой находятся различные индикаторы;
• газовый клапан для контроля подачи газа;
• вентилятор, подающий воздух на клапан и теплообменник;
• вентилятор, обеспечивающий принудительную подачу теплого воздуха в помещение.

Газовый конвектор – принцип работы

Как видно из схемы, все довольно просто. Конвектор играет роль газовой горелки, холодный воздух под действием конвекции поступает снизу, нагревается и выходит через отверстие вверху.

Работает устройство довольно просто: принцип работы основан на явлении конвекции – теплый воздух при нагревании поднимается вверх и опускается холодный. Газовые модели могут работать как методом естественной конвекции, так и принудительной. В последнем случае для подачи воздуха используется специальный вентилятор.

Преимущества и недостатки

Качество самого прибора, как и его работы, зависят от цены. Выбрав дешевую модель, вы не сэкономите, так как прибор может прослужить вам меньше года. Ремонт в сложившейся ситуации будет нерентабелен. Поэтому преимущества и недостатки мы рассмотрим исходя только из качественных устройств. Итак, плюсы:

• экономичность и быстрый нагрев помещения;
• простая установка газового конвектора своими руками;
• нет необходимости делать систему отопления (водяное);
• невысокая цена;
• в отличие от электрических аналогов газовые модели не сжигают кислород;
• полностью автономный режим работы;
• не привязан к электроэнергии (кроме конвекторов с принудительной циркуляцией);
• есть возможность подключать нагреватель к газовому баллону.

Но газовые конвекторы не лишены и недостатков:

• если используется газ из централизованной системы, то обязательно получить разрешение на подключение устройства;
• необходимо пробивать отверстия в стене наружу там, где будет крепиться нагреватель;
• немалые габариты;
• если вы решите установить несколько конвекторов, то газ придется подводить к каждому из них, причем, только снаружи здания.

Выбирайте модели со встроенным вентилятором. Они имеют большую эффективность, чем аналоги без вентилятора.

Виды конвекторов

Устройства можно классифицировать по их мощности, а также по исполнению. Если с мощностью все понятно: выбирайте тот, который способен обогреть помещение, то с типами исполнения дела обстоят немного сложнее.

Бывают два вида нагревателей:

Настенные модели могут очень удачно вписаться в интерьер.

1. Напольные – приборы устанавливается на пол, не требуют специальных навыков и умений в монтаже. Такой конвектор может обогреть довольно большое помещение (даже промышленное), но имеет большой вес и требует особое основание.
2. Настенные – более компактные модели, которые хорошо вписываются в интерьер дома. Зачастую устройства монтируются под окном, чтобы создавать тепловую завесу от проходящего через стекло холодного воздуха. Конвекторы этого типа имеют небольшую мощность, поэтому подойдут лишь для обогрева помещений в домах до 100 квадратов.

Существует еще один подтип нагревателей – встроенные. Они могут устанавливаться в пол или стену, не только не портят интерьер, но и украшают его. По параметрам такие модели не отличаются от настенных. Но устанавливать их сложнее, так как необходимо подготавливать нишу под прибор заранее.

При выборе конвектора также стоит обратить внимание на материал теплообменника. Последний может быть выполнен как из стали, так из чугуна или меди

Сейчас более распространены модели со стальным теплообменником, однако чугунные имеют больший КПД из-за свойств сплава, а также способны прослужить дольше. Единственным их недостатком является большой вес. Медные аналоги эффективные и долговечные, но дорогие.

Все рассматриваемые конвекторы относятся к закрытым. Открытые также существуют, но они берут воздух, необходимый для сгорания газа, из помещения, а отходы попадают в общую вентиляцию. Из-за таких свойств устанавливать нагреватели открытого типа в жилых помещениях крайне не рекомендуется.

Подключение конвекторов отопления

Как установить электрический конвектор на стену?

Инструкция по монтажу

Итак, если Вы решили установить электроконвектор на стену, действовать нужно следующим образом:

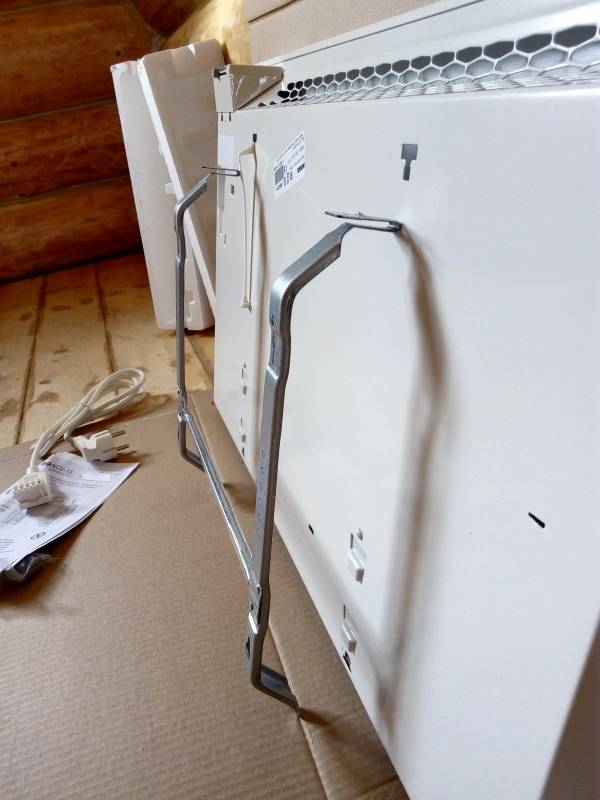

1. Распакуйте конвектор и переверните на тыльную сторону.
2. Демонтируйте крепление.
3. Прислоните снятый кронштейн к стене в подходящем месте (где будет производиться установка) и отметьте маркером крепежные отверстия.
4. Если стена деревянная, прикрутите крепление с помощью саморезов по дереву (длина 40-45 мм). Если стена из бетона, предварительно пробурите отверстия перфоратором, после чего вбейте дюбеля и выполните монтаж рамки, как на фото ниже.
5. Наденьте электроконвектор на установленный кронштейн.
6. Подключите вилку к розетке, включите питание.
7. Настройте подходящую температуру на терморегуляторе.

Как Вы видите, установка электрического конвектора на стену не представляет ничего сложного, подключение тем более. Однако существует несколько нюансов, которые нужно учитывать при монтаже, о которых мы рассказываем ниже.

Несколько полезных советов

Иногда возникает необходимость установить электроконвектор на балконе, внутренняя отделка которого представлена ПВХ панелями. Так как вес электрического конвектора может достигать нескольких килограмм, Вы должны понимать, что пластик может не выдержать такую нагрузку. В этом случае рекомендуется выбрать электроконвектор компактного размера, к примеру, как модель фирмы Nobo на фото ниже.

Еще один нюанс – правильное размещение конвектора. Обычно в комплект с покупкой входит инструкция, в которой производитель сам уточняет оптимальные расстояния от пола, окон и других объектов. Если же в Вашем случае такой информации нет, выполните установку электрического обогревателя, учитывая следующие нормы и правила:

• высота от пола 20 см;
• зазор от стены 20 мм;
• боковое расстояние до ближайших предметов – 20 см;
• сверху и спереди зазор не менее полуметра;
• розетка не ближе 30 см.

Отдельное внимание нужно уделить подключению электрического конвектора к сети. Как правило, мощность устройств не превышает 3 кВт, поэтому если у Вас в доме либо квартире современная электропроводка, смело подключайте питание от розетки (они, как правило, выдерживают до 3,5 кВт). Если Вы хотите спрятать шнуры и сделать аккуратный монтаж, можно даже подключить электроконвектор на прямую к электросети без вилки и без розетки

Для этого придется тянуть отдельный кабель от распределительной коробки либо даже щитка (если решите сделать отдельную линию на отопление). Сечение кабеля в этом случае выберите 2,5 мм2

Если Вы хотите спрятать шнуры и сделать аккуратный монтаж, можно даже подключить электроконвектор на прямую к электросети без вилки и без розетки. Для этого придется тянуть отдельный кабель от распределительной коробки либо даже щитка (если решите сделать отдельную линию на отопление). Сечение кабеля в этом случае выберите 2,5 мм2.

Напоследок рекомендуем просмотреть наглядное видео установки электрического конвектора:

Вот и вся инструкция по монтажу данного обогревателя. Надеемся, что теперь Вы знаете, как правильно установить электроконвектор и подключить к сети своими руками!

Будет полезно прочитать:

samelectrik.ru

Что такое конвектор отопления, и как он работает

Отопление частного дома » Конвекторы

Современная модель

Сегодня экономия становится основным требованием во всех сферах жизни, включая отопление домов. Тем более что из всех инженерных систем отопление является самым дорогим — как в плане монтажа, материалов и оборудования, так и в плане расхода энергоносителей. Поэтому новейшие технологии в этой области сразу становятся популярными и востребованными. Не исключение и конвекторы отопления.

Сегодня производители предлагают два вида конвекторов, которые работают от разных типов топлива — водяные и электрические. Сравнивать их нет смысла, а вот разобраться в каждом необходимо. Поэтому определим их достоинства и недостатки, типы, принципы работы и эффективность обогрева помещений.

Водяные конвекторы отопления

Первый вариант — водяной напольный конвектор отопления. Существуют разные модели такого отопительного прибора:

• Конвекторы с принудительной циркуляцией теплоносителя.
• С естественной циркуляцией.
• Приборы, которые могут работать во влажных помещениях.

Сегодня этот вид отопительного оборудования очень востребован, потому что обладает рядом достоинств:

Во-первых, это огромный ассортимент как по материалу изготовления, так и по форме, размерам, цвету и ди

Монтаж электрических конвекторов

Еще один вариант такого оборудования – электрические конвекторы

Эти модели вполне можно установить и подключить собственноручно, однако очень важно правильно выполнить расчет мощности конвектора этого типа

Алгоритм действий при монтаже этого устройства должен быть следующим:

• прибор нужно освободить от упаковки;
• затем с конвектора необходимо снять защитную пленку;
• далее следует определиться с тем, где будет установлен механизм.

Рассчитывая мощность конвектора отопления, функционирующего при помощи электричества, а также выполняя его подключение, крайне важно соблюдать большое количество рекомендаций, которые, тем не менее, позволят качественно установить оборудование. Вот некоторые из них:

Вот некоторые из них:

• минимальное расстояние от пола до конвектора – 20 – 25 см;
• прибор должен располагаться не менее чем на 25 см от близлежащих предметов, сверху и спереди – не менее 24 – 55 см;
• устраивать конвектор от стены следует на расстоянии в 25 см, а от потолка он должен располагаться минимум в 35 см;
• монтировать устройство категорически не рекомендуется за шторами и дверями, а также под отверстиями, предназначенными для вентиляции.

Непосредственно процесс установки электрического конвектора является следующим:

• выкрутив крепежные болты, требуется выдвинуть кронштейн;
• с помощью дрели нужно проделать заранее отмеченные отверстия, предназначенные для крепежа механизма;
• далее нужно зафиксировать кронштейн;
• затем требуется вставить электрический конвектор в фиксатор его нижней частью;
• на оборудовании следует поместить растяжки;
• в смонтированные растяжки необходимо поместить верхнюю часть прибора;
• после этого все зажимы нужно плотно закрепить, а болты фиксации – завинтить;
• регулятор работы конвектора следует установить в режиме выключения и провести к аппарату питание;
• после того, как на устройстве загорится светодиод, оборудование можно переводить в рабочий режим.

В том случае, если используемый электрический конвектор является напольным, то его подключение проходит следующим образом:

• агрегат требуется перевернуть и зафиксировать на нем крепежные ножки, оборудованные колесами. В качестве крепежных элементов могут выступить штатные болты;
• после этого конвектор можно включить и установить на нем желаемый режим работы.

Важно помнить, что потребляемая мощность конвектора – это один факторов, который крайне необходимо учитывать при выборе и монтаже оборудования

Подключение

Подключаются все инфракрасные обогреватели к обычным однофазным сетям. Исключение составляют промышленные образцы высокой мощности, которым необходимо питание с напряжением 380 Вольт. Схема подключения инфракрасного обогревателя крайне проста – они монтируются и подключаются с терморегулятором.

Термостат является важным звеном. Он обеспечивает поддержку заданного температурного режима, ориентируясь на температуру окружающего пространства. Способ управления – механический, с сухими контактами. Как только температура достигает заданного предела, срабатывает термоэлемент и отключает оборудование от электросети. При остывании воздуха контакт замыкается, поступление электроэнергии восстанавливается.

При наличии в доме хорошего контура заземления и трехпроводной проводки, воспользуйтесь кабелем ВВГ 3х1,5 или ВВГ 3х2,25 – одна жила здесь заземляющая. Оптимальная высота размещения термостата составляет 1,2 м, но ни в коем случае не вплотную к обогревателям.

Для того чтобы подключить ИК-обогреватели после их монтажа, нам потребуется хороший провод, выдерживающий солидные нагрузки. Оптимальным вариантом станет ВВГ 2х2,5, который следует проложить в стенах и в потолках, после чего скрыть его под слоем штукатурки. Учитывая не саму высокую мощность приборов, можно было бы взять под эти цели провод ВВГ 2х1,5, но его чаще всего используют для подключения осветительных приборов – под силовые нагрузки рекомендуется выбрать кабель с большим сечением.

Принцип работы и устройство конвектора газового типа

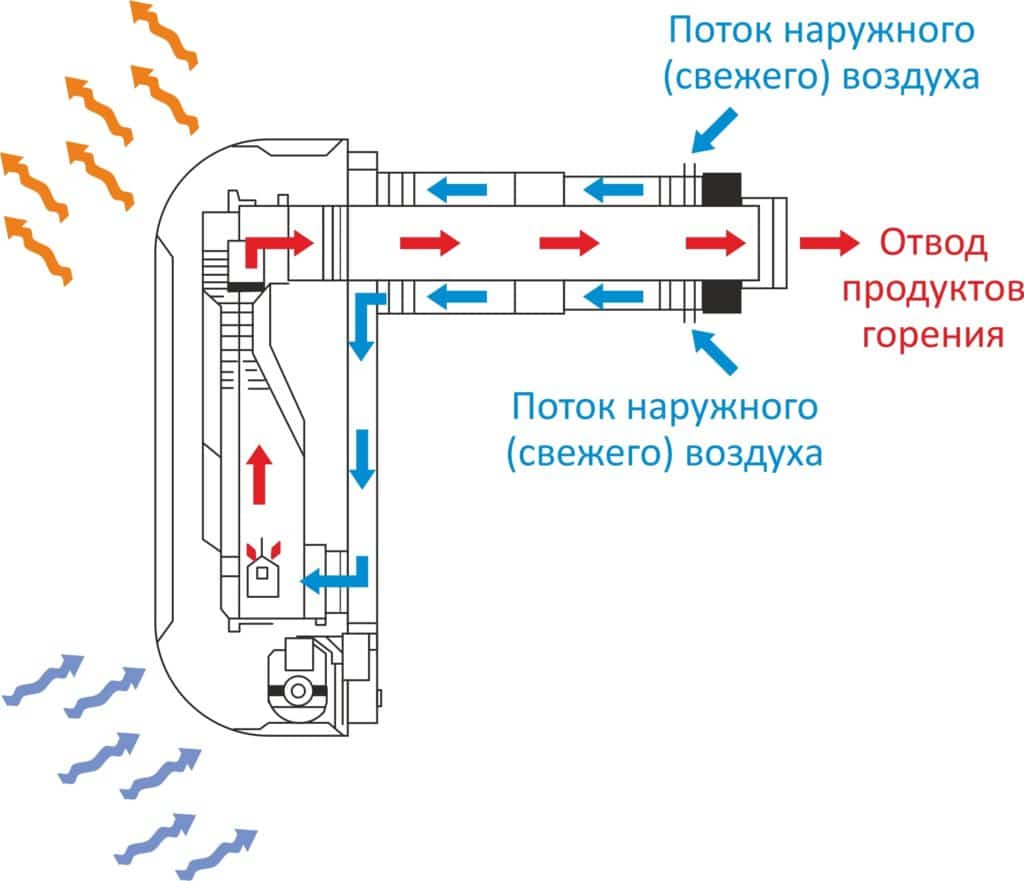

Принцип работы конвектора газового типа Принцип работы газового устройства основан на сжигании природного газа и нагреве циркулирующего через конструкцию конвектора воздуха. Поток воздуха движется по замкнутому циклу – помещение-конвектор-помещение.

Газовый конвектор состоит из следующих основных конструктивных элементов:

• Корпус из металла, оборудованный решетками для циркуляции воздуха;
• Теплообменный аппарат с камерой сгорания;
• Вентилятор подачи воздуха (дымоудаления);
• Вентилятор циркуляции воздуха помещения;
• Коаксиальный или раздельный дымоход;
• Газовая горелка, встроенная в теплообменный аппарат;
• Кронштейны для настенной установки (чаще приобретаются отдельно);
• Система контроля и управления.

Теплообменный аппарат имеет качественное оребрение из металлических пластин для увеличения площади теплообмена. В теплообменник встроена газовая горелка – она сжигает газ и нагревает теплообменный аппарат. Для горения в камеру с помощью вентилятора подается наружный воздух. Этот же вентилятор служит нагнетательным устройством для удаления продуктов сгорания. Воздух и дымовые газы движутся по коаксиальному дымоходу (труба в трубе) или раздельным трубам – по одной подается воздух, через другую удаляется дым.

Внутри корпуса установлен вентилятор, обеспечивающий циркуляцию внутреннего объема воздуха помещения через корпус конвектора (по поверхности теплообменника). Возможно два типа установки конвекторов – жесткий (с твердой фиксацией устройства) и на настенном кронштейне с возможностью изменения направления подачи воздуха в помещение. Установка на кронштейн возможна только с раздельными дымоходами, которые подсоединяются к аппарату гибкими вставками – это дает возможность небольшой переориентации направления потока воздуха.

Некоторые производители оборудуют газовые конвекторы регулируемыми решетками (типа жалюзи) для ручного или автоматического изменения направления подачи нагретого воздуха в помещение.

Управление газовыми устройствами производится с выносного пульта. Система укомплектована необходимыми датчиками безопасности и блокировками предельных режимов.

Устройства защиты и электропроводка

Схема подключения элементов обогревателя внутри прибора производится по трехпроводной схеме. Это значит, что для его работы используется однофазная сеть с третьим проводом для заземления корпуса прибора. Вилка сетевого шнура и розетка, куда будет подключаться обогреватель, должны иметь заземляющие контакты. Это не значит, что прибор не будет работать в двухпроводной сети старого образца, просто таковы современные требования безопасности.

Кроме этого, желательно использовать как минимум противопожарное УЗО, включенное после входного автомата и счетчика. Для защиты от поражения электрическим током от корпуса прибора можно использовать двухполюсное УЗО на отдельной ветке, где будут подключены розетки для обогревателя.

Мощность масляных обогревателей составляет обычно от 1 до 2,5 кВт, то есть фактически эквивалентна мощности обычного электрического чайника (2,2 кВт). Поэтому никаких особых требований к электропроводке возникнуть не должно. Автоматы в распределительном щите тоже имеют достаточный запас для такой нагрузки.

Единственное, что можно пожелать при выборе обогревателя, — это наличие датчика, отключающего прибор при опрокидывании, и таймера, задающего режим его работы по заранее установленному графику. В этом случае всегда можно поддерживать наиболее комфортный климат в квартире и избежать случайного перегорания нагревательных элементов.

Каким бы не был качественным электрообогреватель, он рано или поздно начинает плохо греть или вовсе перестает работать. Электрические обогреватели не относятся к сложным устройствам и они очень редко ломаются после покупки в течении гарантийного срока.

Сразу скажу, чем проще конструкция электрообогревателя, тем реже он будет ломаться и проще будет найти и устранить неисправность.

Не рекомендую самостоятельно ремонтировать масляные радиаторы, потому что внутри него находится специальный теплоноситель- трансформаторное масло. Для того что бы, разобрать его придется сначала слить, а затем заливать обратно трансформаторное масло, а это очень хлопотное и по времени затратное дело. Если из масляного радиатора просто начало немного подтекать масло, тогда место течи рекомендую своими руками запаять или заварить аккуратно полуавтоматической сваркой. В таких случаях различные герметики или клей бесполезно использовать для устранения течи.

Всегда отключайте обогреватель из розетки— перед началом работ по разборке или прозвонке мультиметром компонентов устройства.

Для того, что бы быстро и эффективно найти и устранить неисправность, необходимо знать устройство электроприбора, а так же как проверить все его компоненты на исправность. Для удобства далее Я сразу расскажу об устройстве электрообогревателя, а затем о проверке и ремонте всех компонентов по порядку.

Что такое конвекция

Конвекция – это круговорот воздуха в комнате, происходящий в следствии его нагрева.

Прежде чем мы ответим на вопрос о том, что такое конвекционный обогреватель, следует понять, что такое конвекция. Именно на ней и завязан принцип работы конвекторов. Конвекция – это процесс, возникающий в нагретом веществе (в нашем случае это воздух), в результате чего теплые слои вещества становятся легче и поднимаются вверх. А на их место поступают более холодные и тяжелые слои.

Именно такие процессы и возникают в воздухе, который располагается вокруг нагревательного элемента. Нагреваясь, он становится легче и поднимается вверх, покидая пределы конвекционного обогревателя. Но вакуум на его месте образоваться не может, поэтому сюда засасываются холодные воздушные массы (через нижние щелевые отверстия). В результате возникает своеобразный круговорот, в котором принимает участие почти весь воздух в отапливаемом помещении.

Нагревая воздушные массы, конвективные обогреватели создают теплую и комфортную атмосферу. Постепенно тепло передается и окружающим предметам.

Естественная конвекция отличается своей медлительностью, она не позволяет обеспечить быстрый прогрев. Поэтому некоторые конвекционные обогреватели могут работать по принципу принудительной конвекции – в этом случае за перемещение воздушных масс отвечают производительные вентиляторы. Такая схема позволяет обеспечить более интенсивный и мощный прогрев, что актуально для больших помещений.

Внутрипольный конвектор или его аналог — теплый пол, что лучше?

Если рассмотреть особенности обогрева помещения с помощью конвектора и теплого пола, то можно отметить:

• Водяные теплые полы могут работать в определенном диапазоне температур и давления, обеспечить который в квартирах с централизованным отоплением сложно. В высотных домах с принудительной системой отопления давление достигает 15 бар, что для теплых полов неприемлемо – могут появиться трещины в трубах, течи, разрушение полового покрытия. Конвекторы, в которых змеевик выполнен из медной трубы, выдерживают такое давление длительно и без разрушений.
• Для монтажа теплого пола нужно соблюдать минимальную и максимальную протяженность контура, их нельзя смонтировать на небольшой площади или отдельном промежутке, например, перед окном или балконной дверью. Конвекторы можно монтировать в любом месте.
• Некоторые виды полового декоративного покрытия крайне восприимчивы к общему перепаду температур, например, паркет из натурального дерева при устройстве теплых полов начинает рассыхаться уже через пару лет, особенно при подключении к централизованному отоплению с температурой теплоносителя выше 40 градусов. Конвекторы устанавливают в тех местах, где необходим интенсивный обогрев, при этом половое покрытие в остальной части комнаты не нагревается.
• При выходе конвектора из строя его легко можно отремонтировать или заменить, не вскрывая полов. С теплым полом такая операция невозможна, придется демонтировать его по всей площади комнаты.

Благодаря всем описанным особенностям внутрипольные конвекторы отопления половые уверенно завоевывают популярность у городских жителей и владельцев частных домов. Их можно устанавливать как самостоятельные отопительные приборы или совместно с обычными радиаторами.

Внутрипольный конвектор перед французским окном

Устройство и внешний вид внутрипольного конвектора с вентилятором

Конвекторы представляют собой корпус в виде лотка или короба из металла с антикоррозионными свойствами или покрытием, внутри которого установлен теплообменник – змеевик из меди с алюминиевыми ребрами, увеличивающими площадь теплоотдачи. Змеевик имеет штуцера для подключения к системе отопления. Сверху короб закрывается решеткой, которая может быть выполнена из разных материалов и в разных стилях, сочетающихся с традиционными декоративными половыми покрытиями. Короб опирается на регулировочные болты, предназначенные для установки конвектора по уровню.

Устройство конвектора

Принцип действия

Принцип действия конвектора предельно прост: холодный воздух от поверхности пола попадает внутрь короба, где нагревается за счет теплоотдачи алюминиевых пластин змеевика. Более легкий нагретый воздух поднимается вверх через решетку, а на его место поступает новая порция холодного воздуха. Этот процесс происходит непрерывно, в результате воздух вокруг конвектор имеет одинаковую комфортную температуру. Некоторые мощные модели оснащены вентилятором, принудительно увеличивающим скорость теплообмена.

Принцип действия внутрипольного конвектора

Выбор мощности водяного внутрипольного конвектора

Любые отопительные приборы выбирают по их тепловой мощности, то есть способности поддерживать заданную температуру в помещении. Конвекторы – не исключение, перед их установкой необходимо рассчитать их мощность. Расчет мало чем отличается от расчета обычных радиаторов. Выполняют его так:

• Определяют размеры помещения и его площадь – произведение сторон, выраженное в метрах. Например, прямоугольная комната с размерами 4х6 метров имеет площадь 24 метра квадратных.
• Умножают полученную площадь на 100 и получают необходимую для ее отопления тепловую мощность, выраженную в ваттах (Вт). Для приведенного выше примера это значение равно 2400 Вт.
• Количество конвекторов определяют в зависимости от мест их установки. Можно установить их только перед балконными дверями и дополнить радиаторами или же выполнить все отопление комнаты конвекторами. Для рассматриваемой комнаты, например, хватит четырех внутриполовых конвектора марки MINIB COIL-P80-2500 с мощностью 650 Вт каждый.

Лучше выбирать конвекторы с небольшим запасом мощности, так как паспортные характеристики рассчитаны на идеальные параметры системы отопления, что в реальности бывает не всегда.

Мощность конвектора — важный показатель

Автономные обогреватели

Что делать, если в гараже отсутствуют центральное отопление и газ, а организовать схему с твердотопливным котлом не позволяет периодичность ваших визитов в помещение?

В этом случае будет вполне логичным использовать для обогрева электроэнергию.

Масляный радиатор

Простейший самодельный масляный радиатор представляет собой уже знакомый нам сварной регистр с несколькими доработками.

• Приварыши для подключения к подводкам отсутствуют.
• Регистр, как правило, делается переносным, что подразумевает наличие ножек.
• Перемычки между секциями присутствуют с обеих сторон. Их диаметр делается несколько больше, чем при сборке регистра для водяного отопления. Инструкция связана с тем, что естественная конвекция подразумевает минимальный гидравлический напор, а раз так — гидравлическое сопротивление тоже должно быть минимальным.

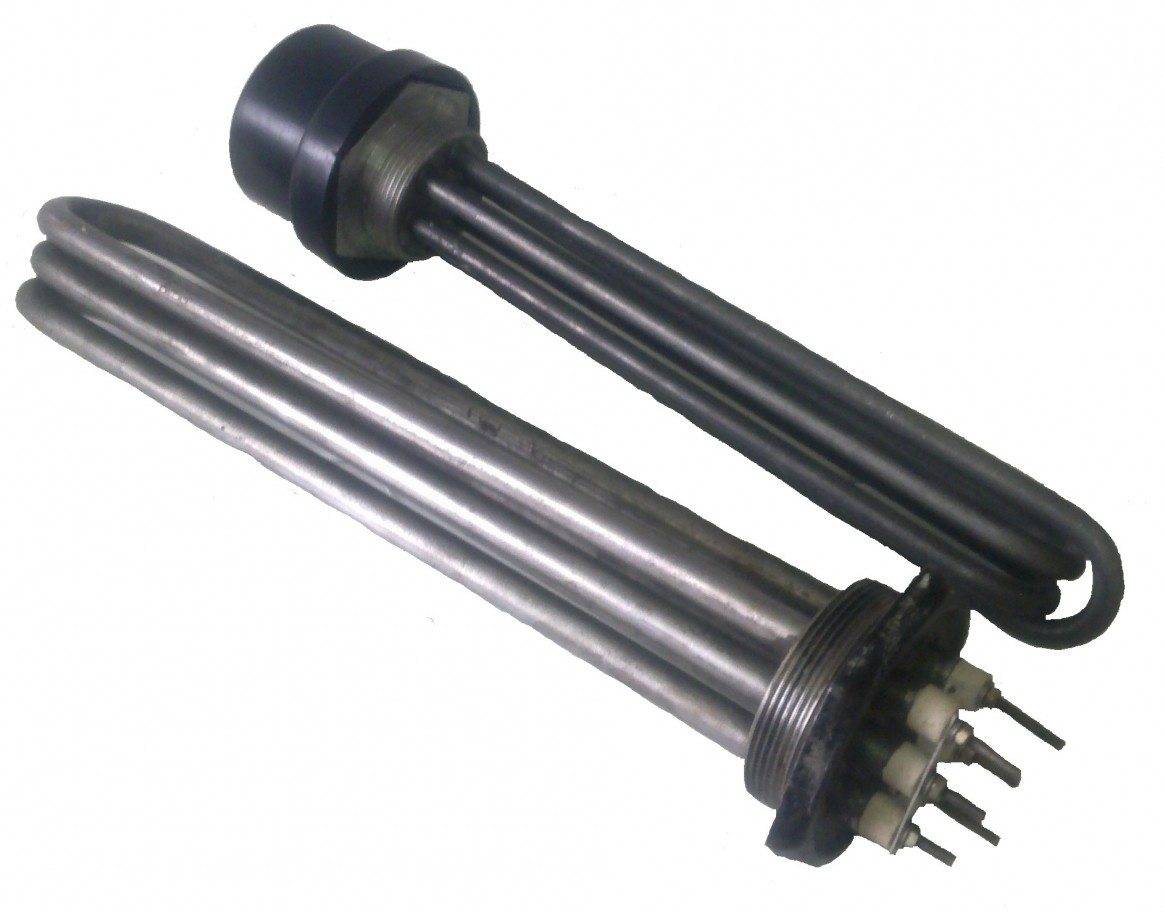

• ТЭН или несколько параллельно соединенных ТЭНов устанавливаются в торце нижней секции.
• В роли теплоносителя выступает масло. В идеале — трансформаторное, но подойдет даже отработка.
• Регистр снабжается небольшим открытым расширительным бачком. Как вариант — масло немного не доливается до верха регистра, а приварыш на его верхней секции комплектуется автоматическим воздухоотводчиком.

Калорифер из автомобильного радиатора

Еще одно интересное решение — самодельный обогреватель для гаража из радиатора.

На схеме обозначены цифрами:

1. Радиатор.
2. Расширительный бак.
3. Вентилятор принудительного обдува.
4. Кожух, защищающий лопасти вентилятора.
5. Водяная помпа.
6. Патрубок для подачи масла.
7. Пускатель.
8. Ремень привода вентилятора.
9. Электромотор.
10. Рамная стойка.
11. Сливной кран.
12. Блок ТЭНов.
13. Жалюзи для регулировки направления воздушного потока.

• Частично забитые трубки радиатора — не помеха. Масло они пропустят.
• Оптимальные характеристики мотора — 300 — 500 ватт при 1500 об/мин.
• Для подогрева масла используются ТЭНы общей мощностью до 3 КВт. Лучше предусмотреть ступенчатую регулировку мощности их раздельным включением.

• Из-за небольшого диаметра трубок радиатора использовать отработку в этой конструкции не стоит. Подойдет трансформаторное масло или тосол А-40.
• Наиболее эффективной работа обогревателя будет при температуре масла около 80С. Температура регулируется подбором мощности ТЭНов и оборотов вентилятора.

Процесс монтажа

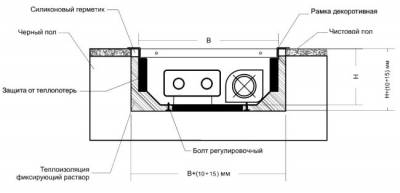

Размеры внутрипольного конвекционного обогревателя и ниши для него.

Если вы хотите выполнить монтаж внутрипольного конвектора своими руками, рекомендуем продумать место под его установку еще на этапе строительства здания – так будет проще организовать подходящей глубины нишу. Причем сама ниша должна быть на 1-1,5 см больше (на каждую сторону), чем металлический короб прибора. Одновременно с этим нужно проследить, чтобы верхняя часть, где будет располагаться декоративная решетка, была на одном уровне с будущим напольным покрытием.

После того как ниша будет готова, можно приступать к монтажу оборудования. Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа. Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра.

Если вы устанавливаете водяной конвектор, предусмотрите тонкие неглубокие ниши для прокладки труб/шлангов. При монтаже электроприбора рекомендуем проложить соединительные провода в кабель-каналах или в трубах, чтобы их можно было без проблем заменить. Подающие трубы с теплоносителем рекомендуем обернуть в теплоизоляцию.

Трубы для радиатора также будут залиты стяжкой.

На следующем этапе заливаем бетонную стяжку – наш монтаж внутрипольного конвектора своими руками близится к завершению. Результатом данного этапа должен стать черновой пол, с несколько выступающим из него металлическим коробом. Далее производим завершающее выравнивание пола, приступаем к укладке напольного покрытия. На последнем этапе размещаем над коробом декоративную решетку – лучше всего подобрать ее в один тон с цветом полов.

Монтаж внутрипольных конвекторов своими руками сложен тем, что нужно правильно подобрать размеры ниши – чтобы металлический корпус прибора располагался на правильной глубине
. Рекомендации по этому вопросу вы сможете найти в технических паспортах. Хуже всего, если придется выполнять монтаж в уже готовом построенном доме – не факт, что можно будет продолбить нишу в черновом полу, так как это может повлиять на его прочность. В этом случае нужно будет увеличить высоту чернового пола во всех помещениях.

Уход за установленными внутрипольными конвекторами очень прост – достаточно снять декоративную решетку и удалить накопившуюся внутри пыль. Запрещается использовать для этого агрессивные моющие средства.

Итоги

Конвекторное отопление – это очень хороший вариант для обогрева помещений. Конвекторы можно рекомендовать для установки, как в небольших квартирах, так и в больших загородных домах. Они имеют хорошую производительность и эффективность. опубликовано

Самоделка — это слово обозначает, что изделие сделано своими руками, но иногда оно употребляется с каким-то пренебрежительным оттенком. А между тем это далеко не так. Самые дорогие в мире автомобили ручной сборки создаются по индивидуальным проектам. Как их называть? Самоделками? Все, что обеспечивает жизнь человечества, создано руками человека.

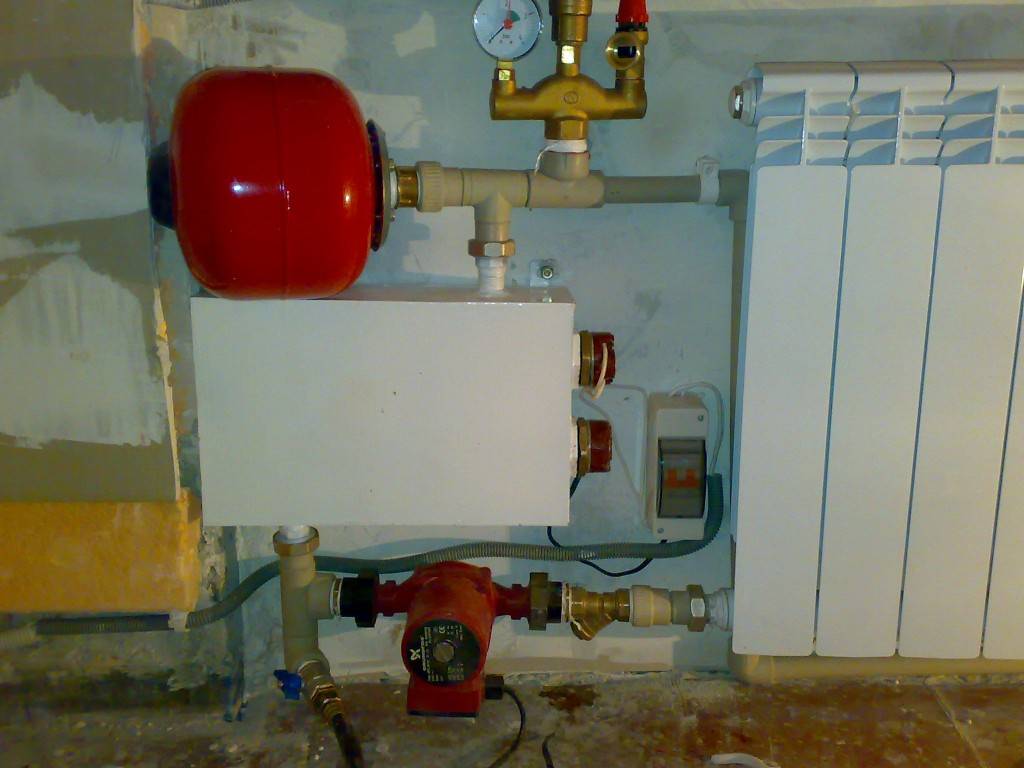

Чаще всего умельцы начинают создание отопительной системы с определения типа котла, создания чертежей и последующего сооружения котла. Работа эта непростая, поэтому без хороших знаний устройства и принципа действия выбранного типа котла, опыта, наличия нужного инструмента и материалов для его монтажа, выполнить ее трудно.

Чаще всего самостоятельно изготавливают следующие виды котлов:

Газовые котлы трудно изготовить самостоятельно, т. к. это оборудование повышенной опасности и к нему предъявляются особые технические требования. Попытки сделать самодельный ограничены необходимостью получения сертификата качества и разрешительных документов надзорных инстанций. Пройти все требуемые проверки, на соответствие параметрам качества, проблематично. А вот ремонт конвектора своими руками допустим. Чаще всего прогорает центральная труба коаксиального выхода и ее можно и нужно заменить.

Котлы на жидком топливе

Котлы, использующие жидкое топливо, тоже просты в изготовлении. Препятствием для изготовления может служить высокая цена форсунок.
