Монтаж металлических водостоков для крыши своими руками

Материалы для водовода

Как правило, для изготовления водовода, используют следующие материалы: металл и пластик. Самым экономичным и наиболее долговечным, считается оцинкованный водоотвод. А вот пластиковый водосток, хоть и имеет малый вес, и довольно хорошо смотрится, но все-же, не так прочен, как металлическая конструкция. Если, в холодный период времени, в пластиковом водоводе, внезапно застынет вода, то такое негативное явление, может привести к частичному или полному разрушению, водоотводного кровельного сооружения.

Качественное и красивое, обустройство водовода своими руками, предполагает вариант из металла, окрашенный в тон крыши. Он ни только практичен и идентичен цвету крыши, но и достаточно долговечен и практичен

Немаловажно при этом, что выглядит, такое водосточное сооружение, довольно привлекательно и эстетично. Металлический водоотвод, с крыши здания, как показывает практика, в любой период времени года, наиболее эффективен, стабилен и надежен

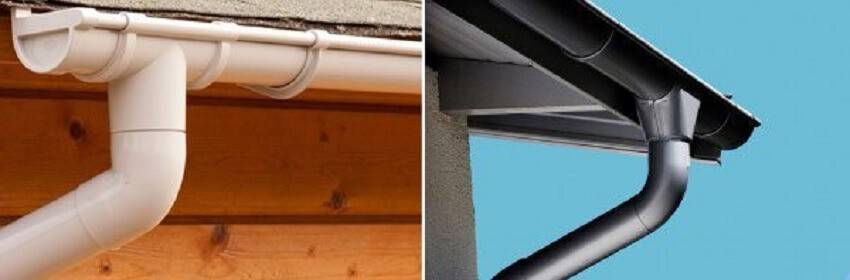

Пластиковый и металлический водосток

Монтаж металлического водостока для крыши своими руками, как показывает практика, довольно часто выполняют, из следующих видов материала:

Оцинкованные;
С покрытием из полимеров;
Медные.

В основном, разница между, представленными выше, строительными материалами, в сроке эксплуатации и цене, металлического изделия.

Преимущества и недостатки металлических водостоков

Преимущества металлических водостоков, заключаются в следующем:

Сравнительно, высокая надежность;
высокая стойкость, к температурным колебаниям (от -60 до +130°C);
хорошая прочность, отводной конструкции;
приемлемая стойкость, к воздействию окружающей среды;
способность хорошо держать снеговые нагрузки.

Среди явных недостатков, можно отметить, следующее:

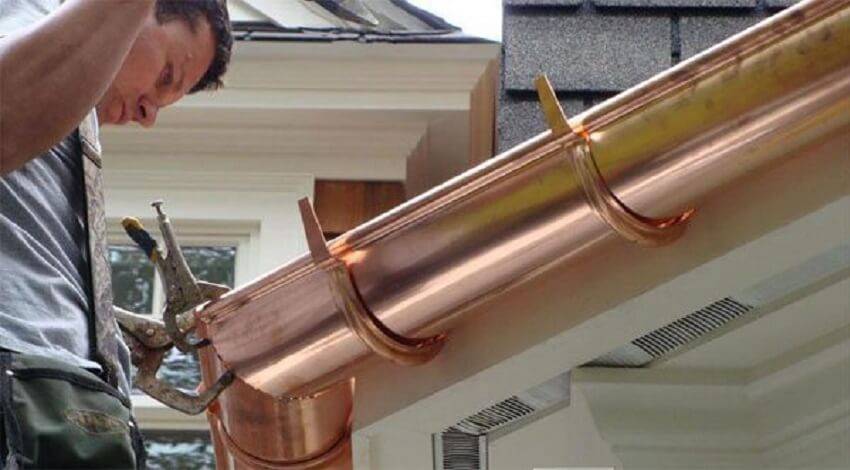

Монтаж медного водостока

Сравнительно, высокую стоимость конструкции;
при появление сколов и царапин, склонность к коррозии;
довольно сложная установка и крепление;
сравнительно, большой вес, отводного сооружения;
крепление конструкции, только к крышам, имеющих угол 90°.

Если, кровельное сооружение частного строения, покрыто мягкой черепицей, то наиболее практичный и безопасный вариант ‒ это монтаж и крепление системы водостока своими руками из ПВХ. Дело в том, что мягкая черепица, как правило, содержит каменную крошку, которая способна быстро испортить покрытие металлических систем, что значительно сократит срок службы водовода. А вот пластиковый водосток, подобный негатив настила, не в силах разрушить.

Водосток из пластика

Пластиковые водостоки пришли на строительный рынок сравнительно недавно, они обрели популярность с массовым производства недорогих и прочных полимеров. Пластик – это легкий, прочный и устойчивый к воздействию воды синтетический материал, в который при необходимости добавляют красящие пигменты. Пластиковые трубы и желоба для сборки водостока имеют круглое сечение и диаметр от 50 до 150 мм. Они продаются в комплекте с крепежными элементами, кронштейнами и компенсаторами. Пластиковые водостоки выгодно отличаются от металлических следующими свойствами:

Пластик является легким материала, он весит гораздо меньше, чем любой вид металла. Он не создает большой нагрузки на стропильный каркас крыши, поэтому не требует усиления конструкции. Пластиковые модели лучше использовать при реконструкции старых крыш с ветхими стропилами.
Пластиковые водостоки абсолютно не коррозируют, что является неоспоримым преимуществом, так как они находятся в постоянном контакте с водой.
Долговечность. Пластиковые трубы для водоотведения лучше сохраняют эксплуатационные свойства и служат дольше изделий из оцинкованной стали.
Простота обслуживания. Пластиковые изделия для сборки водостоков не требуют тщательного ухода. Они сохраняют цвет в течении всего срока эксплуатации, так как лучше защищены от воздействия ультрафиолета. Чистка труб осуществляется водой из шланга.
Удобство сборки. Собрать и установить пластиковые водостоки можно своими руками, так как все необходимые элементы продаются в комплекте.
Герметичность. Соединения между пластиковыми элементами более герметичные и не дают протечек. Поэтому они являются более эффективными при организации водоотведения.
Малошумность. Пластиковые модели обладают низкой резонирующей способностью, поэтому во время дождя не производят такого шума, как металлические. Поэтому они считаются более привлекательным вариантом.

Водосток из пластикаКомплектующие для сборки системы водоотведения из пластика

Обратите внимание! Пластиковые водосточные трубы можно использовать при температуре от -40 до +50 градусов. Они претерпевают температурные изменения линейных размеров: трубы расширяются при нагревании, а затем сжимаются от охлаждения

Чтобы водосток не лопнул, элементы соединяют с помощью компенсаторов, резиновых уплотнителей. Собранный без компенсационных деталей водосток может деформироваться при первых же заморозках.

Крепление водосточной трубы к стене при прокладке водостока сверху вниз

Как правило, водосточные трубы монтируют сверху вниз с установкой колена, муфты и слива кверху раструбом. Последовательность проведения монтажа такова:

Определяется, где будет зафиксирован верхний кронштейн. В расчет принимаются показатели ширины свеса крышного карниза и размеров трубного колена. При вынесенной на значительное расстояние от стены приемной воронке водосточного желоба стоит прибегнуть к применению на водосточной трубе изгиба, позволяющего подвести ее поближе к стене. Для выполнения изгиба можно воспользоваться фасонным элементом (коленом с определенным углом) или коротким отрезком трубы.
Установив верхний кронштейн, с помощью отвеса намечается вертикаль, на протяжении которой производится разметка мест для установки прочих крепежных элементов для фиксации водосточной трубы. Предполагаемое расстояние между креплениями составляет около 1000 мм.
По завершении размещения кронштейнов монтируется отвод, обеспечивающий подачу воды, поступающей из желоба, проходя водосборную воронку, в водосточную трубу.
Заведя верхний конец водосточной трубы в фигурную часть, выставляют ее по вертикали с помощью отвеса и крепят к стене хомутами. Одно из креплений рассматривается как фиксирующее, прочие – в качестве направляющих. Производители некоторых водосточных систем настоятельно рекомендуют применять хомуты – компенсаторы теплового расширения. Крепление хомута производится под соединителем, куда заводят последующую трубу.
На нижнем конце закрепленной посредством хомутов трубы производится установка сливного колена. При этом от нижнего края до отмостки расстояние составит 250-300 мм. При наличии дренажной системы или ливнеприемника нижний конец водосточной трубы заводят туда напрямую.

Сооружаем водосточный стояк

Вначале надо собрать переход между горизонтальным и вертикальным участком водосточной системы. При наличии узких карнизов для этого достаточно соединить верхнее и нижнее колено.

Широкие карнизы потребуют проведения дополнительных работ:

Соединение патрубка воронки с верхним коленом клеевым способом.
Дополнительная примерка. Она осуществляется путем прикладывания нижнего колена на место монтажа. Для определения расстояния между коленями используют линейку.
Для вычисления полной длины соединительного участка плюсуют расстояние между коленями, высоту патрубка верхнего колена и высоту встречной части нижнего колена.
Раскрой и зачистка материала.
Сборка перехода

При этом важно отметить точку, где прилегает верхний хомут. После этого переходник вновь разбирается для установки хомута

При окончательной сборке хомута все его детали намазывают клеем.
Разметка точек расположения хомутов стояка. Для соединения полимерных водосточных труб применяются муфты, каждую из которых оснащают отдельным хомутом.
Стыковка элементов стояка. Двигаться в этом случае нужно сверху вниз. При установке муфт внутри раструбов оставляют 10-15 мм для компенсационного расширения.
Затяжка хомутов. Делать это следует не очень плотно – трубы должны иметь возможность двигаться.
Установка слива на нижнюю трубу. Для этого используют водостойкий клей.

Проектирование и расчет материала

Далее приведены основные элементы для установки водостоков и их описание.

Кронштейны

Крепление водосточной трубы к стене осуществляется за счет кронштейнов, которые устанавливаются на обрешетку или к карнизной балке. Первый вид считается устаревшим, монтируется до начала кровельных работ. Второй вид встречается гораздо чаще, легок в использовании. Существуют модели с точной регулировкой положения желоба уже после установки на доске.

Водосточные желоба

В них собирается вода с крыши и направляется к водосточным трубам. Устанавливаются по всей длине скатов с некоторым уклоном. Имеют любую форму, допускается возможность самостоятельного изготовления.

Повороты желобов

Направляют водяной поток под углом 90°или 135°. Места стыков этих элементов подвержены высокой нагрузки, необходима мощная подвеска.

Воронки

Соединяют желоба и водосточные трубы. Воронки могут быть проходными, а также заглушенными справа или слева. Проходные устанавливаются в любом месте, заглушенные — только по краям желоба.

Колена труб

Изменяют направление потока, используют для постановки вертикальной трубы как можно ближе к стенам сооружения.

Хомуты

Фиксируют водосточные трубы.

Водосточные трубы

Сливают воду из желобов. Стандартная длина — 2 м.

Для расчета точного количества необходимых элементов, чтобы правильно установить водосток, нужно учесть следующие моменты:

минимальное количество водосборных желобов на один скат должно быть равно длине ската, деленной на длину желоба (стандартная — 2 метра) и округленной в большую сторону. Для расчета общего количества необходимо сложить получившиеся результаты за каждый скат;
водосточные трубы располагают по одной на каждый желоб, обычно по углам здания. Если длина ската больше 12 м, устанавливается еще одна посередине. Их размер определяется высотой стен. Стандартная длина оцинкованной трубы составляет 2 м, пластиковой может достигать 3-4 м;
кронштейны для крепления водостоков ставятся через каждые полметра по периметру желоба. На поворотах и воронках ставится по 2 кронштейна для большей жесткости конструкции;
по одной воронке и колену трубы на каждую водосточную трубу;
заглушки по краям желобов;
соединительный элемент для каждого стыка.

Для примера произведем полный расчет материалов.

На один скат длиной 10 метров при высоте стены 2.5 метра понадобится:

5 желобов;
4 соединительных элемента;
1 воронка;
22 кронштейна (при использовании углового элемента +1 на каждый);
2 заглушки;
1 водосточная труба;
1 колено трубы;
1 слив;
2 хомута трубы.

Для четырехскатной, при условии использования поворотных элементов:

Какими бывают водосточные системы

Водосточные системы продаются сейчас нескольких разновидностей.

В зависимости от типа соединений между элементами они бывают сами резиновыми, либо с уплотнителями из резины.
Металлические или полимерные, по основному сырью для изготовления.
Бывают так же наружными или внутренними в зависимости от того, как именно организуется водосток.

На что обратить внимание, делая выбор

Нужно выполнить несколько действий для правильного выбора:

Узнать, какой максимальный уровень осадков в регионе.
Провести расчёт по площади ската. Но надо иметь в виду только самый большой по размерам элемент. Именно этот фактор определяет, какой желоб надо выбирать в том или ином случае.

Когда система выбрана, переходят к расчёту необходимого количества материалов. Для этого понадобятся чертежи плоскостей, схемы с указанными размерами. Благодаря этому дальнейшие расчёты провести будет легче.

Крепления и материалы, особенности

Крюки для крепления бывают длинные или короткие. Длинные нужны, чтобы подвешивать желоба на стропила. Затем изделие крепится до того, как будет установлен сам кровельный материал. Второй вариант пригодится, если конструкция состоит из лобовой доски. Можно установить это изделие на готовую крышу.

Сечение у труб обычно круглое или прямоугольное. Главное – организовать сток воды в вертикальном направлении. Есть и специальные кронштейны, с помощью которых труба крепится к стенам.

Этапы монтажа

Этап 1: установка элементов крепления для желобов

Рынок предлагает множество решений в плане крепежных элементов, которые можно использовать для монтажа желобов. При этом установка данных компонентов системы водостока производится как на стене, так и непосредственно на кровле. В то же время следует соблюдать следующее условие: желоба должны устанавливаться таким образом, чтобы наличествовал уклон около 5 см на 10 метров длины этого изделия в направлении водосточной трубы. Такое положение обеспечивает свободное стекание воды без ее переливания через края желоба. Если длина дома превышает 20 метров, необходимо устроить 2 уклона для полноценного отведения воды, отталкиваясь от середины здания.

Надежное крепление желобов обеспечивается кронштейнами, устанавливаемыми с шагом полметра. При этом стоит позаботиться о том, чтобы этот параметр был соблюден вне зависимости от расстояния между стропилами, например, можно задействовать обрешетку для монтажа данных элементов крепежа.

Этап 2: установка воронок

Обычно воронки устанавливают там, где находятся трубы водостока. Но при определенных условиях эти элементы водосточной системы находят свое применение в плане соединения желобов. Если это так, то следует осуществлять монтаж именно с них. Что касается стандартной установки водоприемных воронок, то она должна начинаться с того, что сначала необходимо сделать соответствующее отверстие в желобе, используя, например, ножовку. Затем края такого отверстия следует зачистить и после этого можно приступать к непосредственному монтажу с помощью соответствующих фиксаторов, если воронка металлическая. Если же это изделие выполнено из пластика, то его установка производится с помощью клея.

Этап 3: монтаж желоба водостока

Установка желобов осуществляется в соответствии с простой инструкцией:

уложить желоб на кронштейны внешним пазом вниз;
произвести крепление желоба за счет наличия специальных фиксаторов.

Этап 4: монтаж заглушек

Наиболее эффективны заглушки, оснащенные резиновыми уплотнителями, которые располагаются на нижней дуге этого изделия. Если такого вида заглушек у вас не окажется под рукой, то следует соблюсти некоторые условия установки стандартных заглушек:

использовать уплотнитель, который должен быть уложен в заглушку ребристой стороной вверх;
осуществить стыковку заглушки с желобом.

Этап 5: стыковка желобов

Чтобы соединить желоба, надо использовать специально предназначенные для этого соединители, оснащенные уплотнителями. На практике два соединяемых желоба требуется расположить на небольшом расстоянии друг от друга, а затем правильно установить между ними соединитель и завершить монтаж посредством закрепления места стыковки замком.

Этап 6: установка колена

Процесс установки колена предполагает его монтаж на воронку по направлению выходным отверстием к стене с целью обеспечения более близкого расположения к зданию трубы водостока. На следующем шаге к установленному колену добавляется еще одно, обеспечивающее направление вниз.

Этап 7: установка водосточных труб

Производится установка трубы в колено с дальнейшим закреплением соединения хомутом. Для увеличения длины водостока дополнительная труба вдевается в уже установленную.

Этап 8: хомуты

В зависимости от материала несущих элементов (кирпич, дерево) применяют различные виды хомутов. Преимущественно хомуты по своему строению представляют собой 2 дуги, одеваемые на трубу и фиксирующиеся посредством болтов.

Этап 9: слив

Слив, напоминающий собой колено, предназначен для отвода воды от основания здания. Обычно он монтируется так, чтобы от отмостки до края слива было от 30 до 40 см.

Виды водостоков

По локализации системы водостоков разделяются на внешние и внутренние. Внутренний водовод рассчитывается еще на стадии планировки дома и монтируется своими руками параллельно его постройке. Такая система применяется в местах с суровым климатом на плоских крышах. При монтаже водовода своими руками проще сделать его снаружи.

Сточные воды должны попадать в дренажную систему или ливневую канализацию. Недопустимо сливать воду под дом, потому что со временем это повлечет разрушение фундамента. Очень разумно и практично собирать такие осадки в резервуары, а после применять для полива растений.

Конструктивные особенности водосточных систем

Конструкция водоотводящих сооружений с годами практически не изменилась – главными составляющими частями все так же остаются желоба и стояки в виде вертикально расположенных труб.

Однако появилось множество элементов, упрощающих монтаж деталей к поверхностям кровли, фасада и между собой.

Производство изделий поставлено на широкую ногу, и сегодня можно приобрести готовые элементы для любых, даже самых сложных систем, лишь бы позволяли материальные возможности.

После необходимых расчетов приобретают нужное количество деталей, затем складывают их по принципу конструктора и монтируют согласно инструкции.

Схематическое изображение элементов водосточной системы. Кроме указанных элементов в монтажном комплекте могут присутствовать хомуты, муфты, уплотнители, соединительные элементы различной конфигурации

Для дачи – небольшого по размерам домика с двускатной крышей – можно соорудить конструкцию самостоятельно, используя оцинкованные стальные листы.

Но для большого коттеджа с красиво оформленным фасадом и кровлей лучше приобрести готовый фабричный комплект, который будет дополнительным украшением для здания.

Некоторые правила монтажа

Устройство такой системы, как водосток, предполагает наличие некой технологии, то есть последовательности действий. Кроме того, имеет такая работа и ряд особенностей, которые можно описать следующими основными правилами:

Монтаж трубы своими руками должен быть осуществлен на минимальном расстоянии от стены здания в 5 см. Если прикрепить трубу вплотную к стене, то она будет постоянно влажной;
Водосток должен иметь некий уклон. Прежде всего, это касается желобов. Уклон следует сделать в сторону воронок. Это не позволит жидкости скапливаться и переливаться через края желобов;
Все стыки и места крепления необходимо герметизировать. Для водостоков применяется и специальный клей, и метод холодной сварки, и резиновые уплотнители.

Крепление водостока

Надо сказать, что каждый из перечисленных вариантов герметизации имеет свои положительные и отрицательные стороны:

Резиновые части отлично переносят даже сильные механические воздействия, хорошо предохраняют системы водостоков от протекания. Однако они очень чувствительны к высоким и низким температурам, а нормально функционировать могут только при не очень высоких положительных показателях;
Клеевое соединение способно обеспечить надежное соединение и полную герметизацию, но разобрать такой вид водостоков уже не удастся;
Холодная сварка обеспечивает самое надежное соединение и самую высокую степень герметизации. Однако при изменении линейных размеров элементов водостоков, они просто растрескиваются.

Как сделать водосток с крыши своими руками из пластиковых труб

Установка водосточной системы выполнима самостоятельно. Главное – не бояться взяться за дело. Очень облегчает монтаж пластикового водостока из ПВХ небольшой вес комплектующих и легкость нарезки.

Расчет размеров и составление схемы проекта

Водосток – далеко не самая простая инженерная система в доме. Необходимо ее спроектировать, рассчитать требуемые диаметры горизонтальных и вертикальных пластиковых элементов для полного отведения воды с кровли. Обязателен чертеж или хотя бы эскиз – это поможет точно выяснить состав, количество комплектующих, особенности монтажа и размещения системы.

Водосток не должен проходить мимо окон, дверей, часто его привязывают к приемникам поверхностной наземной системы водоотвода. При длине желоба более 10 м необходимо подключать две сливные трубы. Чем меньше расстояние до слива, тем меньше вероятность замерзания воды в водосточной системе, забивания желоба листвой.

Точный расчет диаметров комплектующих сложен, требует работы специалиста. Но при частном строительстве можно ориентироваться на такие данные:

Расчеты для желобов

Количество пластиковых желобов для водосточной системы определяют так: по схеме или чертежу определяют длины каждого карнизного свеса, делят эти длины на два метра, округляют число в сторону увеличения; затем суммируют получившиеся числа – получают количество двухметровых элементов. На каждый свес длиной до 10 м требуется одна пластиковая воронка, до 20 м – две воронки и т.д. На свес потребуются либо две заглушки, либо уголки (внешние или внутренние – нужно посчитать по схеме).

Использование пластиковых бутылок для монтажа водостока

Материалы и принадлежности

Для изготовления пластиковой системы оттока воды вам понадобится минимум материалов и инструментов:

Тщательно подобранные пластиковые бутылки в нужном количестве, и даже чуть больше;
Мебельный или большой канцелярский степлер для соединения частей между собой с достаточным количеством скоб;
Ножницы и острый нож для отделения от бутылки нужных частей;
Нетолстая проволока для присоединения конструкции к крыше;
Шило или выжигатель для проделывания отверстий в пластиковых деталях;
Дрель (может понадобиться для сверления отверстий в материале крыши).

Как видите, инструменты незамысловатые и найдутся дома почти у каждого. Можно конечно, использовать еще и герметик для большей надежности при скреплении деталей водостока, но, как показывает практика, это не обязательно, так как срок службы этим не продлишь, а вкладывать средства во временные удобства не рационально.

Монтаж водостока из пластиковых бутылок: пошаговая схема

Итак, начинаем собирать наш водосток:

Замеры были сняты нами в самом начале, теперь необходимо нарисовать примерную схему водостока, определить угол наклона желоба;
Когда чертеж готов, начинаем подготавливать материал к монтажу: бутылки отмываем в теплой (не горячей!) воде, тщательно соскабливаем все этикетки и остатки клея для того, чтобы наша конструкция смотрелась быстрого удаления наклеек рекомендуется заранее замочить бутылки в теплой воде с небольшим количеством мыла, тогда процесс очистки пройдет быстрее;
У бутылок отрезаем горловину и дно, оставляя ровную среднюю часть, похожую на цилиндр;
Далее разрезаем цилиндр точно пополам, в итоге должны получиться как бы два «корытца». Это готовые части, которые служат элементами водосточной системы;
Полученные детали соединяют между собой внахлест степлером. Можно соорудить крепление проволокой, а отверстия залепить пластилином или замазать другой вязкой массой;
После того, как нужная длина желоба готова, можно присоединять его к крыше. Для этого в ее поверхности с помощью дрели делаем отверстия на одинаковом расстоянии. Далее нужно сделать отверстия и в желобе, подсчитав, чтобы они совпадали с дырочками, просверленными в крыше. Держателем является проволока, ей все и скрепляем.
Теперь пришло время водоотвода. Отрезаем горлышко бутылки, а в боковой части вырезаем такое отверстие, чтобы в него могло войти окончание конструкции, лежащей на образом, у нас получается угол наклона водоотвода, о котором мы упоминали в самом начале и рисовали на чертеже;
Далее отрезаем у нужного количества бутылок и горловину и дно, и вставляем получившиеся цилиндры один в другой. Стоит отметить, что фиксируются они вполне надежно, но мы все же пройдем по нахлестам степлером.

Итак, установка готов.

Преимущества системы пластиковых водостоков

Достоинствами изготовленной нами системы считаются:

Низкая стоимость. Это одно из очевидных преимуществ, ведь материалы, требующиеся для водостока не нужно покупать в магазине, на разве что степлер, да и тот уже давно есть в арсенале любого хозяйственника;
Несмотря на ненадежный внешний вид, водосток вполне может прослужить вам целый год, испытав все природные катаклизмы, такие как перепады температур, например;
Кроме того, лед в пластиковых водостоках начинает таять при малейшей оттепели, что не свойственно для металлических сточных систем;
Легкость, почти невесомость водостока, тоже стоит отнести к достоинствам, потому что рухнувшая на голову металлическая труба нанесет значительный ущерб вашему здоровью, чего не произойдет в случае с пластиковой конструкцией;
В летний период есть возможность вывести трубу водостока в какую-либо емкость для сбора дождевой воды, которой так полезно поливать растения и культуры в саду и огороде. И полезно, и экономно!
Водосток из пластиковых бутылок легко можно сделать целой архитектурной композицией, которая отлично впишется в дизайн приусадебного участка.

Недостатки пластиковых изделий

Водосток из пластиковых бутылок, разумеется, не идеален:

Внешний вид такого изделия не подойдет к капитальному сооружению: дому, особняку или дачному коттеджу;
Еще один существенный недостаток – недолговечность, так как срок эксплуатации составляет не больше одного года;
Легкость конструкции, которую мы отнесли к достоинствам, также является и недостатком, поскольку при урагане или просто cильном ветре водосток может оторвать от крыши и унести в неизвестном направлении, что все же труднее сделать с его металлическим собратом.
