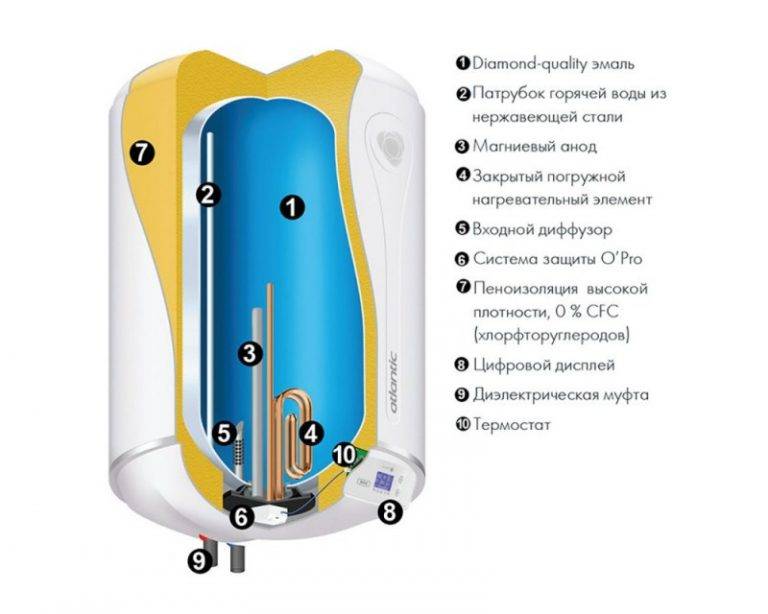

Что собой представляет накопительный электрический бойлер
Как и следует из названия, основным элементом накопительного водонагревателя является емкость с водой, нагреваемой ТЭНами. В зависимости от модели, емкости могут изготавливаться из нержавеющей или обычной стали и покрытием из эмали или стеклокерамики.
Следующий важный элемент — предохранительный клапан. Его назначение — сброс излишков воды, расширившейся в процессе нагрева.
Запланировав покупку накопительного бойлера, стоит заранее продумать систему отведения воды от этого клапана. Проще и надежнее всего подготовить силиконовую прозрачную трубку подходящего диаметра. Одним концом она надевается на выходной патрубок клапана, другим выводится в канализацию.
Прозрачная трубка необходима для упрощения контроля за работоспособностью клапана. Если в какой-то момент времени в рубке перестанут появляться капли воды, то это может означать выход клапана из строя. Эксплуатировать водонагреватель в таком состоянии недопустимо.
В корпусе бойлера также присутствует плата управления. В простейшем случае это механический термостат, в более дорогих моделях — электронная плата, получающая информацию от электронного термометра и посредством реле включающая и выключающая нагревательный элемент.
ТЭН. Тепловыделяющий электронагревательный элемент может располагаться непосредственно внутри накопительной емкости (открытый ТЭН). Такая конструкция дешевле, замена нагревательного элемента может быть произведена своими руками.
Однако открытый ТЭН непосредственно контактирует с водопроводной водой, которая не всегда отличается малым количеством растворенных солей, примесей железа и обычного мусора. Это приводит к его быстрому зарастанию отложениями солей, затрудняющими равномерный нагрев. В результате ТЭН быстро приходит в негодность.
Закрытые (сухие) ТЭНы скрыты в специальной защитной колбе. За счет отсутствия контакта с водой они служат много дольше, но в случае поломки требуют квалифицированного ремонта.
Мнение эксперта
Торсунов Павел Максимович
Чтобы продлить срок службы ТЭНа, имеет смысл дооснастить бойлер системой водоподготовки. Простейший вариант — установка мелкосетчатого косого фильтра на входе воды. Однако лучшую защиту обеспечивает многосекционный фильтр, содержащий картриджи для грубой и тонкой очистки, а также ионообменный блок снижения жесткости воды.
Магниевый анод. Он предназначен для защиты металлических элементов бойлера от коррозии. Магний более активный металл, чем сталь. Соответственно, в первую очередь процессы коррозии развиваются на его поверхности, не затрагивая окружающие стальные элементы.
Магниевый анод — это расходный материал, подлежащий ежегодной замене. Если его не сменить на новый, то по исчерпанию магния коррозия начнет распространяться на узлы водонагревателя.
Кроме того, в конструкции любого водонагревателя присутствует термометр. Он может быть электронным или механическим.
Основные типы электрических водонагревателей
По принципу работы приборы, использующие для нагрева воды электрический ток, можно поделить на две категории.

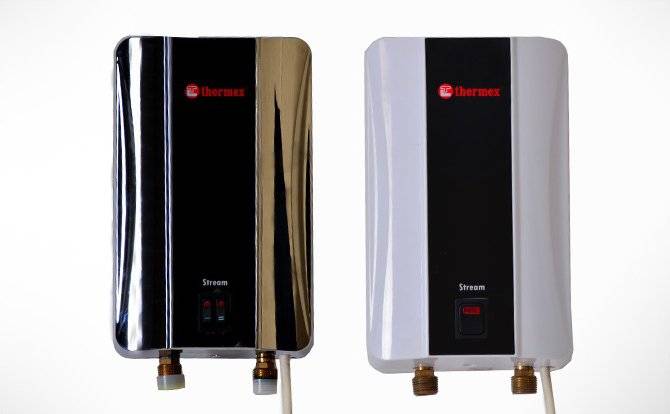

Проточные нагреватели воды
В подобных агрегатах повышение температуры воды производится путем ее прохождения через нагревательный элемент – ТЭН или спираль. Благодаря этому нагрев осуществляется практически сразу же после включения, а количество горячей жидкости ничем не лимитировано.
Основной недостаток подобных приборов – высокая норма единовременного потребления электроэнергии. Для обеспечения их работы часто требуется прокладка отдельного силового кабеля, сечение жил которого должно соответствовать нагрузке.
Минусом подобного электронагревателя воды можно считать также недостаточно высокий КПД.
Устройства проточного типа выглядят компактно и эстетично. На пластиковом или металлическом корпусе, который может иметь различный цвет и форму находятся клавиши, управляющие режимом работы
Накопительные агрегаты для подогрева воды
Устройства этого типа, называемые также бойлерами, представляют собой емкости для жидкости с установленным ТЭНом, благодаря которому происходит повышение температуры содержимого резервуара. Такие агрегаты имеют больший коэффициент полезного действия и требуют меньших энергозатрат.
К числу недостатков накопительных моделей относятся:
- лимитированное количество нагреваемой воды;
- относительно большое время, требуемое для того чтобы поднять температуру жидкости;
- громоздкость прибора.
Несмотря на перечисленные недостатки в настоящее время для бытовых целей значительно чаще используются бойлеры, нежели проточные агрегаты. В другой нашей статье мы привели критерии выбора электрического накопительного бойлера для нагрева воды.
Холодная вода входит в рабочий бак емкостного прибора через штуцер, а после нагрева поднимается к поверхности благодаря действию естественных конвективных потоков
Это интересно: Как выкопать колодец своими руками — разъясняем по порядку
Сравнение нагревателей для ГВС
При выборе водонагревателя следует сравнивать в техпаспорте следующие параметры моделей:
- Тип источника энергии – электричество либо газ.
- Время нагрева воды.
- Объем бака (для накопительных бойлеров).
- Характеристики электропитания (для электрических водонагревателей).
- Производительность в литрах/минуту (для проточных устройств).
- Максимальная температура нагрева – от 50 до 80 °С.
- Тип прибора по расположению.
- Особенности подключения.
Проще всего самостоятельно установить и подключить электрический проточный нагреватель мощностью до 4–5 кВт. К нему надо лишь подсоединить пару шлангов на вход ГВС и выход ГВС, а после включить прибор в электросеть.
Чтобы подключить газовый водонагреватель, придется приглашать специалиста снабжающей организации – самостоятельно подключать подобное оборудование запрещено
По способу расположения водогреи бывают:
- горизонтальными;
- вертикальными;
- комбинированными.
Для каждого конкретного случая можно сейчас найти свой оптимальный вариант. Модельный ряд современных водогреев огромен.
Если водонагреватель нужен в качестве подстраховки на случай отключения горячей воды, то стоит взять недорогую и компактную модель проточного типа. Иные вариации в такой ситуации будут избыточными.
Для дачи рекомендуется брать небольшой накопительный бойлер с баком в 30–50 л – его вполне хватит для умывания по утрам, принятия душа и мытья посуды в кухонной раковине
Если семья состоит из трех человек, то ей потребуется накопитель объемом 100–120 л. Устанавливать в таком случае проточный прибор не стоит из-за большого расхода воды и потребления электроэнергии. При этом если водонагреватель необходим в крупный коттедж и есть газовая магистраль, то оборудование на газу будет вне конкуренции.
Для большой семьи также можно взять бойлер совмещенного типа – накопитель плюс проточный теплообменник. Если первый в какой-то момент полностью опустошается, то в работу в нем включается второй. Это позволяет избежать ожидания пока бак наполнится и нагреется. При этом расход электроэнергии снижается за счет наличия и регулярного использования как раз накопительного бойлера.
Чем мощнее водонагреватель, тем он производительней и быстрее дает воду требуемой температуры. Однако вместе с тем растет его потребление электроэнергии и газа. Особенно это актуально для электрических нагревателей. Одно дело подключать подобный прибор к имеющейся в ванной комнате или на кухне розетке 220 Вольт, а совершенно другое – тянуть для него отдельный трехфазный кабель.
Монтаж оборудования
Установка электрического накопительного нагревателя воды состоит из трех этапов:
Собственно фиксация на поверхности (определенных трудозатрат требуют, как правило, только настенные варианты, для которых необходимо сверлить отверстия в стене, устанавливать дюбели или кронштейны в зависимости от конструкции, габаритов и веса).
Подключение к трубопроводам
На этом этапе важно соблюдать герметичность соединений. В остальном монтаж интуитивно прост– труба нагревателя для входа холодной воды отмечена синим цветом, для выхода горячей – красным
Предохранительный клапан должен поле установке стрелкой указывать на бак. Можно несколько усложнить задачу, обеспечив в то же время щадящие условия эксплуатации для оборудования. Для этого на трубопроводе холодной воды до его соединения с нагревателем монтируется фильтр. Эта мера поможет снизить количество накипи.
Подключение к электросети выполняют строго по инструкции, пользуясь маркировкой на клеммах оборудования. Важно соблюдение двух основных правил –монтажные работы ведутся только при отключенном рубильнике, а пуск (даже тестовый) производится только при заполненном резервуаре. Важно также во время монтажа обеспечить защиту нагревателя как мощного потребителя. Для этого используют спаренный электровыключатель, а лучше всего – устройство защитного отключения (УЗО).
Установка накопительного электрического водонагревателя
Преимущества и недостатки в сравнении
Плюсы и минусы каждого типа водонагревателей, для объективности, следует рассматривать комплексно, сообразуясь с условиями эксплуатации. Но прежде всего надо разобраться с потребляемой мощностью.
Устройства проточного типа, потребляют больше мощности за единицу времени. На первый взгляд это видится неэкономичным. Но нагретая вода в накопительных водонагревателях, при самой хорошей изоляции, всё равно остывает. Значит что часть энергии расходуется для «нагрева воздуха».
Например, накопительный водонагреватель «Ariston ABS SLV 30 V SLIM» мощностью 1,5 кВт, нагревает 30 л воды до 75 ˚C приблизительно за полтора часа. Если его отключить от сети, а воду не использовать, то примерно через 48 часов, она приобретёт комнатную температуру. Если же прибор был бы подключен к сети, то он за двое суток, для поддержания установленной температуры, потратил бы 2,25 кВт/ч электроэнергии. А за месяц набежит 2,25 х 15 = 33,75 кВт/ч.
Это затраты исключительно для ликвидации естественных потерь тепла. Их конечно можно уменьшить, если самостоятельно провести небольшую модернизацию. Допустим, обернуть бак ещё один слоем теплоизолятора. Но потери всё равно останутся.
У проточных водонагревателей, расход электроэнергии происходит именно тогда, когда потребителю нужна горячая вода. Помыть посуду – 3 минуты, вымыть руки – 1 минута, принять душ 10 мин. Перерасход будет наблюдаться только в том случае, если пользователь не будет контролировать водопотребление и оставлять кран открытым в то время, когда горячая вода не используется. Факт экономии становится очевидным.
Но тут вступают в действие ограничения пропускной способности электросети. Уже для водонагревателя мощностью 8 кВт, сечение медного провода должно быть 4 мм, а для алюминиевого, с таким же сечением максимальная нагрузка 6 кВт.
При этом, в больших городах сетевое напряжение практически всегда 220V. В деревнях, небольших посёлках или дачных массивах, оно часто опускается гораздо ниже. А именно там и требуется водонагреватель.
Некоторые модели накопительного типа, из более дорогой ценовой категории, снабжены блоком обеспечивающим работу в «двухтарифном режиме». Нагрев осуществляется ночью, когда электроэнергия дешевле. Но синхронизация европейского и отечественного временного интервала очень часто даёт сбои. Из подобных приборов, можно отметить чешский «Drazice OKCE 80» стоимостью 21 т.р. или немецкий «Stiebel Eltron DHB-E 11 Sli» ценой 51 т.р.
Характеристика проточного водонагревателя
на выходе вода получается не столько горячей, сколько теплой.Температура жидкости определяется несколькими параметрами: температурой воды при входе, мощностью самого устройства и потреблением воды.
Стоит обратить внимание, что установка водонагревателя своими руками в случае с проточным оборудованием имеет определенные нюансы. Так, необходимо прокладывать отдельный кабель с заземлением, поскольку агрегату нужно собственное электроснабжение
К положительным характеристикам проточного водонагревателя можно отнести следующие:
- Устройство не имеет ограничений по производительности, способно вырабатывать большой объем горячей воды.
- Аппарат долговечен – он способен работать длительное время, не требуя ремонта.
- Нагреватель неприхотлив в обслуживании, однако требователен к качеству воды. Некондиционная жидкость с многочисленными примесями в составе при длительном соприкосновении с элементами механизма приводит к образованию на них налета.
Кроме того, благодаря компактным размерам возможна установка водонагревателя навесного в малогабаритных квартирах – в кухне небольшой площади или в санузле.
Проточные нагреватели можно приобрести электрические или газовые (так называемые газовые колонки). Они имеют схожие характеристики. Однако газовые приборы считаются более выгодными и экономичными в эксплуатации, поскольку стоимость газового топлива ниже. Поэтому такие модели оптимальны для тех, кому горячая вода необходима ежедневно.
У проточного электрического водонагревателя нагрев воды осуществляется посредством ТЭН – трубчатого электрического нагревателя. Показатели мощности у данных устройств находятся в диапазоне от 3 кВт до 27 кВт. Приборы оснащаются блоком управления, благодаря которому можно задавать несколько ступеней мощности, в каждой из которых температура регулируется расходом жидкости. В некоторых современных моделях присутствуют сложные приборы электронного управления для регулировки мощности нагрева в зависимости от показателей входящей воды – ее температуры и скорости протока.
Стоит упомянуть также о комбинированном типе водонагревателей. Проточно-накопительные аппараты оснащены небольшим баком для нагрева воды и электрическим нагревательным элементом. При этом устройства могут работать как на повышенной, так и на пониженной мощности. Таким образом, подобные модели обладают качествами как проточных, так и накопительных устройств.
Современное оборудование для нагрева воды
Практически безупречные устройства. Они отличаются экономичностью, безопасностью использования, обладают целым рядом параметров, которые можно настроить в зависимости от потребностей. Поэтому сегодня каждый может выбрать для себя подходящую модель оборудования. Электрическую, газовую в зависимости от особенностей электроснабжения, газоснабжения. Установить напольный или навесной агрегат в зависимости от наличия свободной площади в доме или квартире. Выбрать мощное производительное оборудование или компактное устройство невысокой производительности в зависимости от потребностей в горячей воде.
Как выбрать водонагреватели для дачи
При подборе водонагревателя следует определиться, где он будет установлен и как часто его планируется применять. Лучше остановиться на малогабаритных моделях. Для дачного варианта объем бака не обязательно должен быть большим. Можно рассмотреть конструкцию плоского накопительного электрического водонагревателя 10 литров. Устройства круглой и цилиндрической формы занимают много места. Но стоит учитывать, что плоские модели имеют небольшие теплосберегающие качества. Такой вариант оправдан при нечастом применении, так как занимает немного места и хорошо вписывается в небольшие ниши или шкафы.

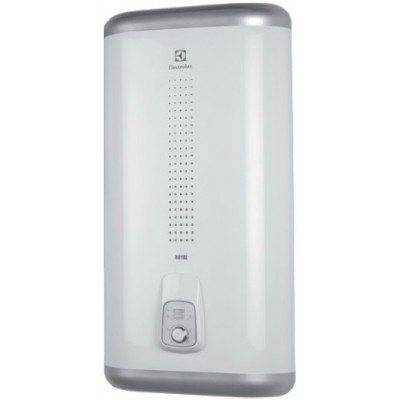

Компактная конструкция для дачи
Плоские водонагреватели имеют глубину в пределах 23-28 см. При этом устройство быстро прогревает воду. Также в некоторых моделях имеются специальные рассекатели, которые могут регулировать смешение воды разной температуры.
Важно учесть и некоторые недостатки плоских приборов. Они имеют меньший срок службы
Кроме того, конструкция предполагает наличие двух ТЭНов, установка которых увеличивает количество соединений. Прослойка теплоизоляции не такая толстая, как в стандартных конструкциях.
Плоские модели занимают не так много места
Чтобы выбрать правильную конструкцию необходимо учитывать такие параметры:
- объем бака зависит от количества людей, которые будут его использовать, а также от требуемого объема воды;
- объем внутреннего покрытия может быть из нержавейки или из эмали;
- показатель мощности влияет на скорость прогрева воды;
- габариты и разновидность крепления;
- выбор производителя.
Стоит учитывать, что в процессе эксплуатации, любые нагреватели подвергаются разрушающему воздействию от агрессивных компонентов, резких скачков температуры и высокого давления.
Как выбрать объем бака: как влияет численность людей и потребности
Выбор водонагревателя с баком зависит от многих параметров
Важно, чтобы конструкция удовлетворяла всем нуждам, а также являлась экономичным решением. Минимальный размер бака -10 литра, а максимальный 150
Можно выбрать такие конструкции:
- емкости 10 литров хватит для хозяйственных нужд, например мытья посуды и для принятия душа одним человеком. Но такое устройство быстро прогревается, а также расходует небольшое количество электроэнергии;
- для двух человек подходит модель 30 литров, но при этом понадобится немного ждать, пока емкость не прогреется. Для заполнения ванны такого объема маловато, так как для наполнения потребуется несколько часов;
- объем 50 литров подойдет для нужд небольшой семьи. Это самые популярные модели;
- с баком электрического накопительного водонагревателя 80 литров можно даже принять ванну. При этом такого объема недостаточно для вместительных джакузи;
- изделия от 100 литров подходят для больших семей. Но такие устройства имеют значительный вес и большие размеры. А для монтажа установок в 150 литров стоит проверить, выдержат ли несущие конструкции такой вес.
Необходимый объем бака подбирается индивидуально
Особенности выбора по уровню мощности
Во всех электрических бойлерах для нагрева воды накопительного типа размещается 1 или пара ТЭНов. А данные детали могут иметь разные параметры мощности. В небольших резервуарах устанавливается 1 нагревательный элемент. При этом его мощность составляет 1 кВт.
А электрические накопительные водонагреватели 50 литров оборудуются механизмом с значением 1,5 кВт. Модели вместимостью примерно 100 литров комплектуются устройствами с значениями – 2-2,5 кВт.
Напольный вариант оборудования имеет большую мощность
Нюансы выбора типа управления
Особыми преимуществами известен способ электронного управления. Он имеет замечательные декоративные свойства и удобство при применении. При этом цена электрического плоского водонагревателя 30 литров накопительного типа может быть в разы больше, чем у устройства с механическими настройками.
При наличии электрического управления нужные показатели проставляются один раз, а затем им не требуется настройка каждый день. Помните, что поломка хотя – бы одного элемента может привести к выходу из строя всего оборудования.
Простота управления на базе электроники
В чем преимущества антикоррозийной защиты
Современные модели имеют специальную защитную прослойку, который предотвращает образование коррозии и причиняет вред конструкции.
Баки могут быть такими:
- нержавеющими;
- титановыми;
- эмалированными.
Поверхности внутри резервуаров регулярно контактируют с жидкостью, что вызывает возникновение ржавчины. В качестве покрытия применяется титановое напыление или стеклофарфор. Вариант из стеклокерамики плохо выносит скачки температур, что вызывает появление трещин.
Виды настенных обогревателей воды
Хотите установить в своем доме электрический настенный обогреватель воды? Достойная идея, если нет горячего водопровода. На выбор покупателей представлены два основных вида приборов:
- проточные – нагревают воду в режиме реального времени, при открытии крана;
- накопительные – греют воду в специальном баке с помощью маломощных ТЭНов, отдавая воду по мере необходимости.
Проточные водонагреватели
Проточные водонагреватели обладают одним важным преимуществом – небольшими размерами. Самые маленькие модели выглядят как небольшие пластиковые коробочки с двумя патрубками, к которым подключаются водопровод и душевая лейка (или кран). В конструкции обогревателей предусмотрены ступенчатые регуляторы мощности и автоматические выключатели. Как только мы откроем кран, датчик зафиксирует напор воды и включит ТЭН – из крана или душевой лейки польется горячая вода. Проточные электрические обогреватели воды отличаются своей экономичностью при нерегулярном использовании – пока кран находится в закрытом положении, потребление электроэнергии равно нулю. Главным недостатком является высокая потребляемая мощность для наиболее производительных моделей, что является преградой для их использования в некоторых условиях – приходится обходиться накопительными моделями.
Подключение электрического оборудования мощностью свыше 3 кВт осуществляется по отдельной электрической линии, идущей напрямую от распределительного щита или счетчика, без скруток и ответвлений.
Накопительные водонагреватели
Накопительный электрический обогреватель для воды для дома порадует постоянным наличием горячей воды, даже если неожиданно отключат свет. Все дело в том, что вода здесь накапливается во внутреннем баке, объем которого составляет от десяти до нескольких сотен литров. Нагрев осуществляется с помощью небольших ТЭНов, мощность которых редко превышает 1,5-2 кВт. Как только потребитель открывает кран, из обогревателя начинает поступать горячая вода, выталкиваемая из бака под давлением водопровода. Накопительные водонагреватели обладают следующими преимуществами:
- стабильная температура воды на выходе (главное отличие от накопительных моделей);
- низкая нагрузка на электросеть;
- возможность распределения воды сразу на несколько точек водоразбора (в случае использования проточных нагревателей пришлось бы выбрать очень мощную модель).
Накопительные электрические обогреватели воды работают в автоматическом режиме. Как только температура во внутреннем баке упадет ниже определенного уровня, включается ТЭН. Он нагревает воду, а после достижения заданной температуры автоматически отключается. По мере расходования горячей воды в бак поступает холодная, что опять же приводит к включению ТЭНа. Для компенсации естественного остывания такие обогреватели оснащаются эффективной теплоизоляцией.
Виды водонагревателей по источнику энергии
Прежде чем выбирать нагреватель для горячей воды, необходимо определиться с источником тепла для нагрева. Чаще всего это газ либо электричество.
Но возможны и агрегаты, работающие на жидком или твердом топливе. Только обойдутся такие нагревательные устройства дороже первых двух вариантов.
Газ дешевле электричества, однако газовое водонагревательное оборудование дороже электрического в монтаже и эксплуатации – выбирать подобную технику следует вдумчиво
По типу используемого энергоносителя водогреи делятся на:
- газовые;
- электрические;
- косвенного нагрева.
В первых двух случаях вода нагревается в результате сжигания газа либо работы ТЭНа. Третий вариант – это система из котла и подключаемого к нему через змеевик бойлера-накопителя. При этом основное котельное оборудование в такой связке может быть газовым, твердотопливным, электрическим и т.д.
Среди достоинств использования газа числятся:
- дешевизна топлива;
- срок службы оборудования в 10–15 лет;
- высокая производительность и экономичность техники.
Но за эти плюсы приходится платить необходимостью приглашать мастера для подключения газового оборудования и обязательностью обустройства дымохода. Плюс потребуется наличие подсоединения к трубе с газом. Подключать водонагреватель от баллона не рекомендуется. Баллонное топливо заведомо дороже трубопроводного аналога.
Газовые водонагреватели бывают с открытой атмосферной и надувной горелкой. У первых тяга естественная, а у вторых – принудительная. Любой из этих вариантов требует больших первоначальных затрат на оборудование и монтаж, но потом быстро окупается за счет дешевизны природного газа.
Из преимуществ электрического водонагревателя следует выделить:
- сравнительно низкую стоимость оборудования;
- малый вес и небольшие габариты водогрея;
- минимальный риск пожаров и взрывов;
- возможность самостоятельной установки нагревателя.
Основной минус водогрея на электроэнергии – ограничение по мощности. Если нагреватель воды требуется для семьи из 4–5 и более человек, то лучше предпочесть газовую технику.
Если выбирается газовый нагреватель воды, то следует максимум внимания уделить имеющимся в нем автоматическим системам безопасности. Газ взрывоопасен – чем больше в таком оборудовании элементов защиты, тем лучше
Накопительные газовые бойлеры
По принципу работы и строению они напоминают электрические типы водонагревателей. Наружный металлический корпус, внутренний бак также имеет защитное покрытие, только в качестве источника энергии выступает газовая горелка. Такое оборудование предусматривает работу на сжиженном или магистральном газе, в том числе и на слабом потоке, не требует подключения к электрической сети.
Стоит отметить, что этот вид пользуется меньшей популярностью, чем его электрический конкурент. Это обусловлено большой ценой, большим габаритам и возможностью установки не во всех домах. Но, по утверждению специалистов, высокая цена такого оборудования окупится во время его эксплуатации, поскольку газ, как источник энергии, значительно экономнее электричества.
В зависимости от особенностей строения такое оборудование подразделяется на два вида:
- с закрытой камерой сгорания;
- с открытой камерой сгорания.
Так же как и электрические бойлеры, они могут быть:
- настенными — объемом от 10 до 100 литров (например, модели Ariston серии SGA);
- напольными — от 120 и более литров (как модели Ariston серии NHRE).
Газовая конструкция также предусматривает систему управления с выбором температурного режима, оснащена терморегулятором для поддержания необходимой температуры, показывает, сколько горячей воды осталось в резервуаре. Такое оборудование должно быть обязательно оснащено системой безопасности.
