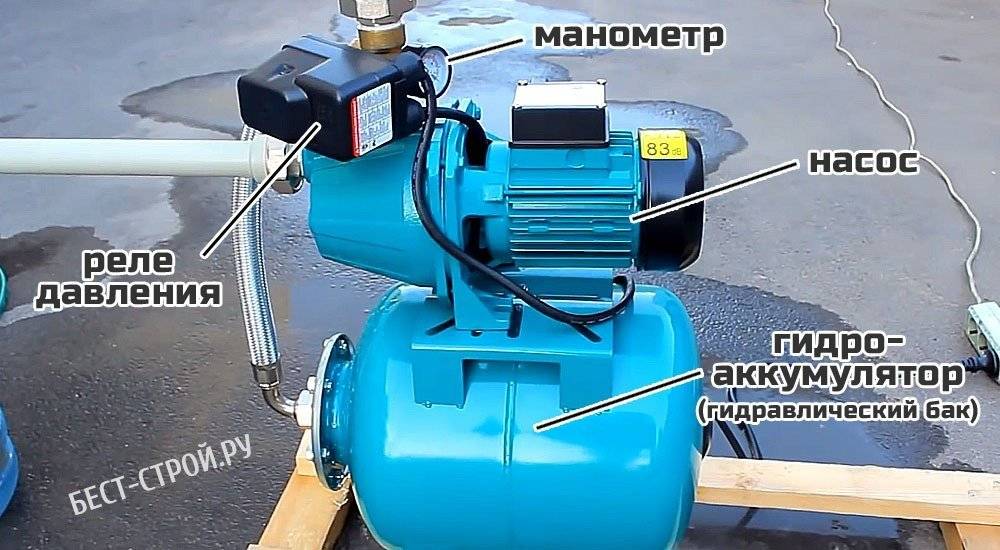

Устройство типовой насосной станции
Типовая насосная станция для дачи состоит из следующих основных деталей:
- гидроаккумулятор (гидравлический бак с мембраной);
- насос;
- реле давления;
- манометр;
Устройство типовой насосной станции
Гидроаккумулятор насосной станции
Гидроаккумулятор – это полый бак, внутри которого находится резиновая груша, в которую и поступает закачиваемая вода. На заводе производителя в гидроаккумулятор закачивают воздух под давлением чтобы резиновая груша сжалась. При закачивании в грушу воды, преодолевая давление в баке, она может выпрямиться и даже немного надуться. Из-за этой подвижности объема заполненного водой (груши) обеспечивается защита от гидроудара, т.е. при открытии, к примеру, крана в раковине вода пойдет из него плавно, без резких ударов
Это крайне важно как для самих потребителей, так и для смесителей, запорной и соединительной арматуры

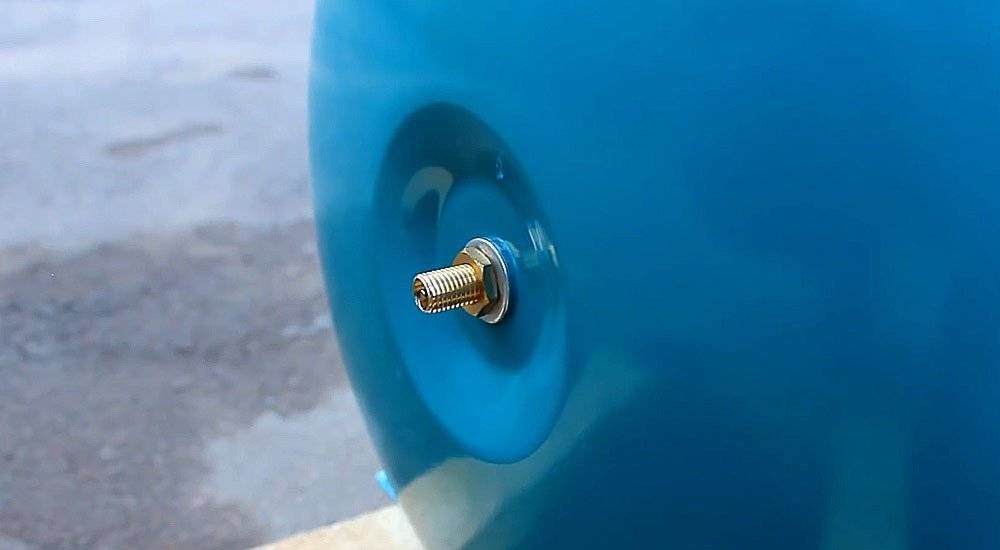

Ниппель для закачки воздуха в гидроаккумулятор насосной станции
Объем гидроаккумуляторов варьируется от 1,5 до 100 литров. Чем больше объем бака, тем:
- реже будут запуски насоса для подкачки воды, а значит меньше износ насоса;
- больший объем воды можно получить из крана, при внезапном выключении электричества (примерно половина бака).
Насос станции
Насос обеспечивает основную функцию станции – перекачивает воду из одного места в другое. Но как именно они это делают – важный вопрос. В насосных станциях используют следующие виды насосов:
- поверхностные насосы:
- многоступенчатые;
- самовсасывающие;
- центробежные.
- погружные насосы:
- центробежные;
- вибрационные.
Поверхностные насосы устанавливаются непосредственно в насосную станцию, чаще всего на гидроаккумулятор. Погружные же насосы опускают под воду, и они качают воду в бак на удалении.
Сравнение разных типов насосов для насосной станции
| Тип насоса | Глубина всасывания | Напор | КПД | Уровень шума | Установка | Эксплуатация |
|---|---|---|---|---|---|---|
| Центробежный насос | 7-8 м | высокий | низкий | высокий | вне дома, удаленно | сложно: необходимо заливать воду в систему |
| Многоступенчатый насос | 7-8 м | высокий | высокий | нормальный | внутри дома | сложно: необходимо заливать воду в систему |
| Самовсасывающий насос | до 9 м (до 45 м при наличии эжектора) | нормальный | нормальный | нормальный | внутри дома | просто: нет особенностей |
| Центробежный погружной насос | до 40 м | нормальный | низкий | нормальный | в воде | просто: нет особенностей |
| Вибрационный погружной насос | до 40 м | низкий | низкий | нормальный | в воде | просто: нет особенностей |

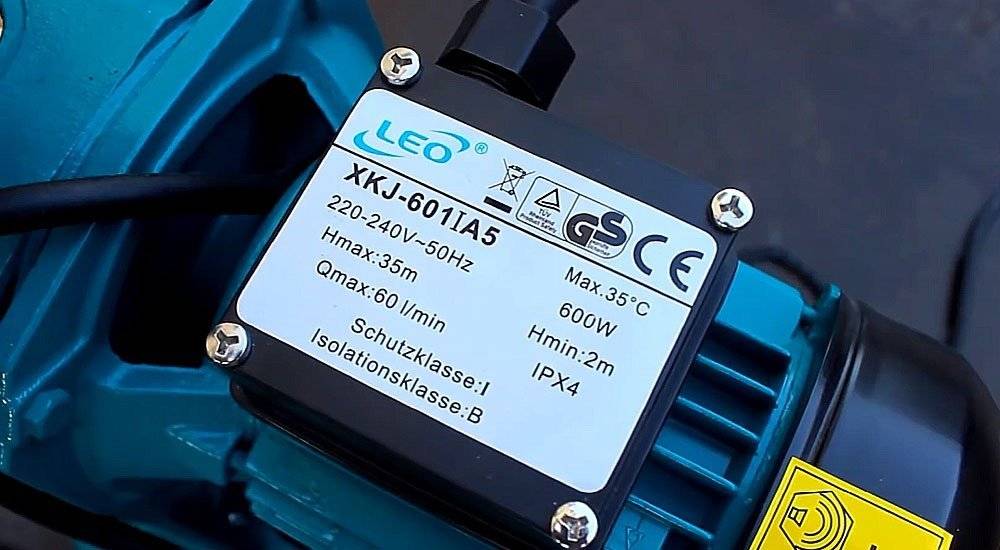

Характеристики насосной станции
Основные параметры выбора насосной станции для дачи

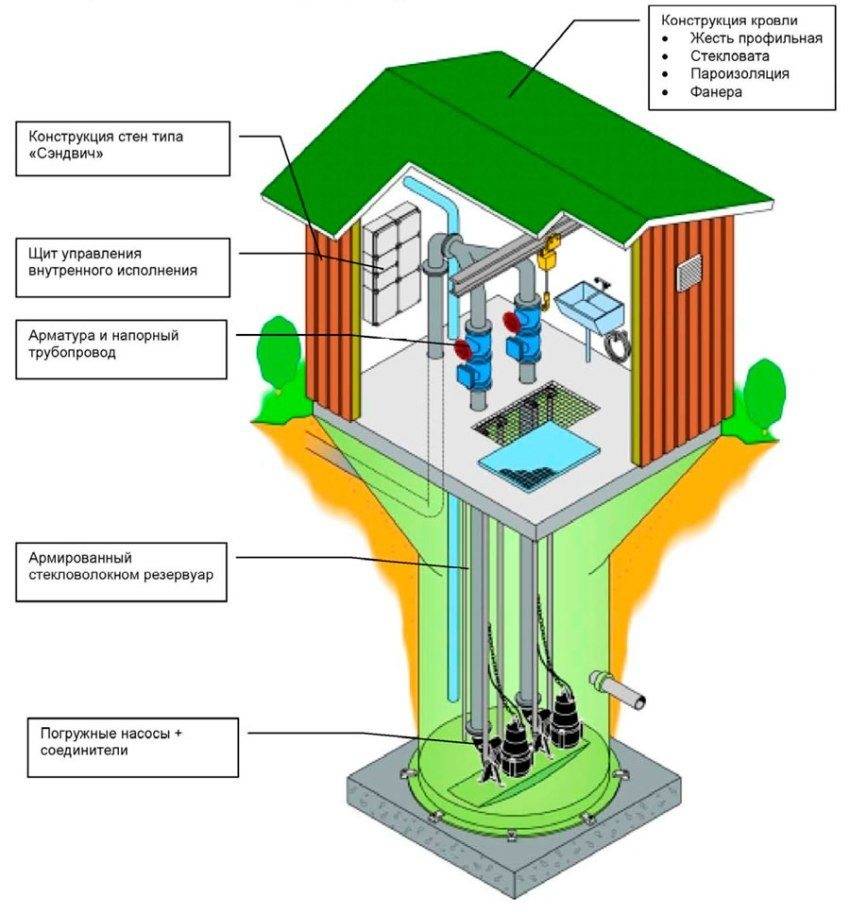

Если вы планируете использовать насосную станцию для канализации, т.е. отвода фекальных и сточных вод, то вам понадобятся специальные установки. Подробно обо всех видах насосов мы писали в статье https://best-stroy.ru/articles/kak-vibrat-nasos_932 – прочитайте, будете специалистом по всем насосам!
Реле давления насосной станции
Реле давления подает сигналы насосу станции начинать и прекращать качать воду в систему. Необходимо настроить реле на граничные значения давления в системе, чтобы оно знало, в какой момент нужно запускать насос, и в какой его остановить. Стандартные значения нижнего давления в системе выставляют на 1,5-1,7 атмосферы, а верхнего на 2,5-3 атмосферы.
Реле давления насосной станции

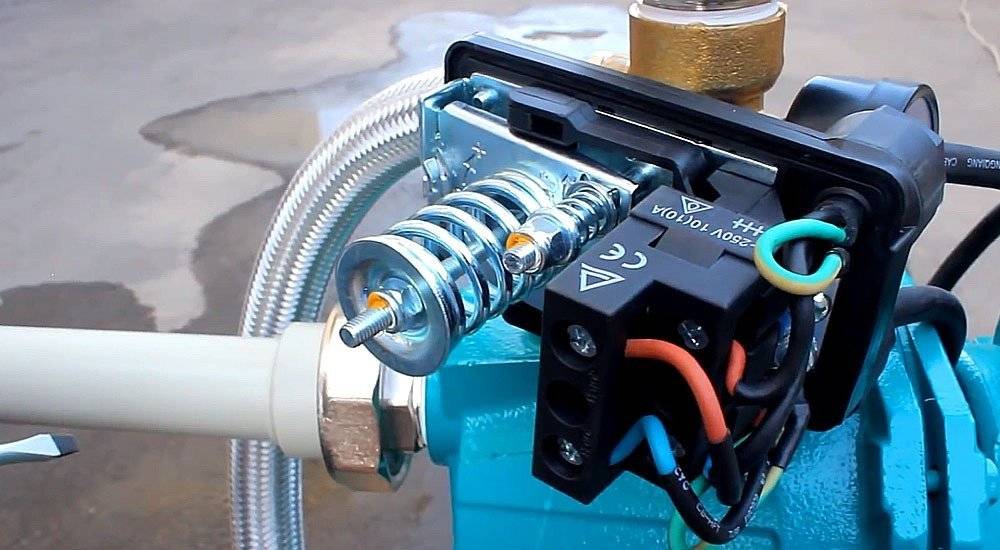

Регулирование реле давления
Снимите пластиковую крышку с реле давления, открутив плоской отверткой винт крепления. Внутри вы обнаружите две пружины и гайки, сжимающие их.
Запомните две вещи:
- Большая гайка отвечает за нижнее давление, а маленькая – за верхнее.
- Вращая гайки по часовой стрелке, вы будете увеличивать пограничное давление, на которое будет ориентироваться реле.
Включив насосную станцию (Внимание, соблюдайте технику безопасности!), вы можете оценить значения верхнего и нижнего предела давления, выставленного в реле давления, с помощью манометра

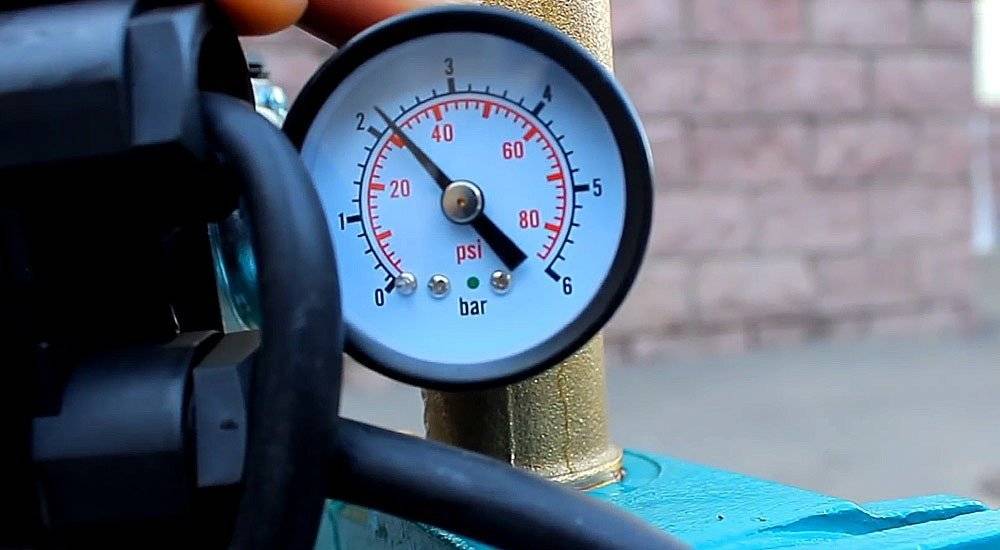

Манометр
Манометр – это измерительный прибор, показывающий значение давления в системе в настоящее время. Отслеживайте данные по манометру, чтобы регулировать настройки реле давления насосной станции.
Манометр насосной станции показывает давление в системе водоснабжения дачи
Несколько советов
До того, как подобрать насосную станцию, желательно:
- Определиться с целью покупки устройства, так как от этого зависит его мощность и другие параметры.
- Выполнить расчеты, которые нужны для сравнения с техническими параметрами агрегата.
- Подобрать модель согласно советам специалистов.
- Учитывать, что оборудование с металлическим корпусом имеет более высокую цену, если сравнивать с пластиковыми моделями, но она окупится за счет длительного периода эксплуатации и экономии затрат на сервисное обслуживание.
Устройство необходимо устанавливать согласно инструкции производителя.
Выбор схемы подключения
Как правило, может использоваться однотрубная или двухтрубная схема подключения. Выбор того или иного варианта зависит от глубины гидротехнического сооружения:
- однотрубная схема подходит для колодца или скважины глубиной не более 8-10 м и реализуется с обычной насосной установкой;
- двухтрубная схема применяется, когда высота всасывания составляет 10-20 и более метров. Этот вариант реализуется с использованием насосной установки, которая укомплектована выносным эжектором. Это устройство позволяет насосу перекачивать воду с большой глубины и устанавливается в скважине или колодце.
Рейтинг станций водоснабжения 2020
Elitech CAB 1000H/24
Бюджетная насосная станция российского производства. Она оснащена двигателем мощностью 1000 Вт, который обеспечивает подачу воды с напором в 45 м – достаточно для обеспечения водой одноэтажного дома. При этом максимальная производительность станции составляет 3,6 м3/ч — хватит для мойки, санузла, душевой кабины и ванны.
Размер входного и выходного отверстий составляет 1 дюйм — это стоит учитывать при покупке трубопровода. Корпус насоса, а также гидроаккумулятора полностью изготовлены из нержавеющей стали. Кстати, объем гидроаккумулятора составляет 24 л. Насос может работать при температуре от 4 до 35°С. Если вы хотите купить недорогую хорошую станцию, модель CAB 1000H/24 — то, что нужно.
Джилекс Джамбо 50/28
Компактная насосная станция подойдет для дома или дачи. У нее относительно небольшой напор в 28 м, чего хватает примерно на три точки водоразбора. Однако пользователи отмечают, что при должной настройке можно отрегулировать станцую до 3,4 бар, что даст примерно 34 м напора. Здесь стоит небольшой по мощности двигатель в 500 Вт и гидроаккумулятор объемом 18 л.
Корпус насоса выполнен из чугуна, а накопительного бака из нержавеющей стали. За час устройство способно перекачать до 3 м3. Весит вся насосная станция всего 15,1 кг, поэтому для транспортировки вполне хватит одного человека. По заявлениям производителя минимальный срок службы устройства составляет 10 лет.
Denzel PS 800X
Станция водоснабжения немецкого производства (собирается в Китае) оснащена насосом мощностью 800 Вт, который способен перекачивать до 3,2 м3/ч. Максимальное рабочее давление, которое создается при перекачке составляет 3,8 бар, что дает напор до 38 м. Весит прибор даже меньше, чем предыдущая модель — 13 кг.
Двигатель станции заключен в чугунный корпус, а камера перекачки воды из нержавеющей стали. Крыльчатка здесь пластиковая, а гидроаккумулятор традиционно выполнен из нержавейки. По отзывам пользователей станция вполне подходит для обеспечения водой семьи до 5 человек. Стоит учесть, что шумит станция довольно сильно, поэтому лучше установить ее в отдельное помещение или поместить в вентилируемый шумоизоляционный короб.
Вихрь ACB-1200/24
Это уже более мощный и серьезный агрегат, чем предыдущие. Двигатель мощностью 1200 Вт позволяет перекачивать до 4,2 м3/ч, этого хватает на 5 точек водоразбора, включенных одновременно. При этом станция водоснабжения способна создавать напор в 45 м — при необходимости можно обеспечить водой даже третий этаж.
Корпус насоса, а также крыльчатка изготовлены из чугуна (срок службы больше, чем у крыльчатки из пластика). Устройство способно работать с водой, в которой содержание примесей составляет не более 150 гр/м3 — это стоит учитывать, если собираетесь использовать для скважины (для воды с большим содержанием песка нужно дополнительно устанавливать фильтр грубой очистки).
Metabo HWW 4000/25G
Хорошая производительная насосная станция от Metabo способна качать до 4 м3/ч и создавать напор до 46 м. Отметим, что здесь крыльчатка изготовлена из нержавеющей стали. Благодаря этому она не ржавеет и довольно стойка к воздействию механических примесей (если в воде есть песочек). Сам насос одет в чугунный корпус.
Станция оснащена стандартным (по объему) гидроаккумулятором объемом 24 л, изготовленным из нержавейки. Пользователи отмечают хорошее качество сборки и надежную работу станции. На официальном сайте можно зарегистрировать агрегат и получить расширенную гарантию до 3 лет.
Karcher BP 3
Немецкая компания Karcher славится выпуском качественной техники для дома, и данная насосная станция не стала исключением. Это лучшая станция водоснабжения в соотношении цена/качество. Здесь отличное качество сборки – нигде ничего не скрипит, не люфтит и не шатается. Агрегат оснащен двигателем мощностью 800 Вт, который обеспечивает напор в 36 м и закачку воды до 3 м3/ч.
Станцию водоснабжения можно назвать компактной и легкой, так как она весит всего 11,3 кг. Объем гидроаккумулятора составляет 19 л. Минусом является небольшая длина сетевого шнура — всего 1 м. Станция имеет встроенную защиту от перегрева и обратный клапан. Производитель дает гарантию на прибор целых 5 лет.
Насосы для водоснабжения и отопления:
Насос для колодца: какой выбрать для эффективной работы
Выбираем циркуляционный насос для отопления: на что обратить внимание?
Особенности установки и эксплуатации
Насосную станцию можно собрать самостоятельно, но проще купить уже готовый агрегат. Эти устройства относительно просты и в монтаже, и при эксплуатации.
Для установки станции понадобится ровная площадка и укрытие от непогоды. Шланг поверхностного насоса опускают в скважину или колодец, гидробак подключают к водопроводной системе дома, а всю систему обеспечиваю электропитанием (понадобится УЗО).
Перед установкой насосной станции следует выбрать для нее подходящее место, обустроить прочное основание и обеспечить защиту от непогоды
После этого остается настроить реле давления и приступить к эксплуатации станции. Дальнейшее вмешательство в работу устройства обычно не требуется.
Станция будет пополнять запас воды в гидробаке в автоматическом режиме. Рекомендуется примерно раз в три месяца проверять работу всех элементов насосной станции. По мере необходимости проводят техническое обслуживание отдельных узлов: промывку насоса, регулировку реле давления, замену мембраны в гидробаке и т.п.
Если насосная станция выбрана и установлена правильно, она может многие годы работать без перебоев.

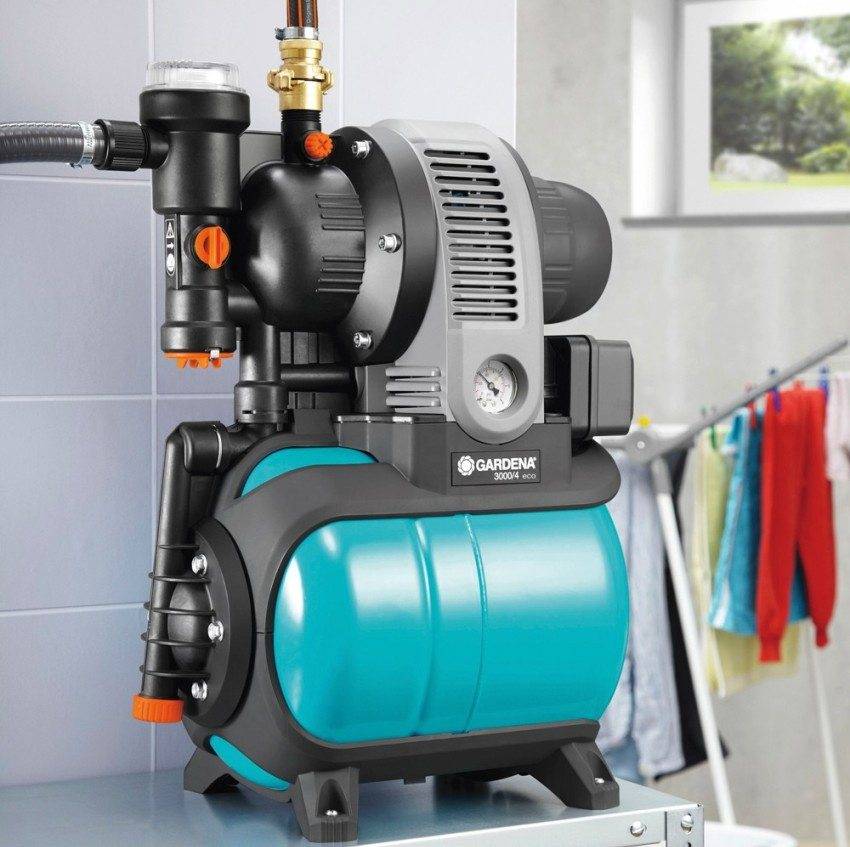

Выбираем насосную станцию. Из чего она состоит?
Для правильного выбора насосной станции мы, прежде всего, должны выяснить, из чего она состоит: какие детали для нее использованы, и на что нужно обращать внимание непосредственно при покупке определенной модели. Насосная станция – фото
Насосная станция – фото
Итак, вначале мы должны убедиться, оснащен ли насос обратным клапаном. Она предназначена для повышения срока службы устройства и максимизации уровня ее безопасности при эксплуатации. К основным его функциям можно отнести защиту насоса от работы «вхолостую», иными словами, если вдруг прекратится поступление воды, то он не будет втягивать воздух вместо нее.
Кроме того, мы должны убедиться, имеется ли в устройстве входной фильтр (основная его функция — защита системы и обратного клапана, в частности, от возможного попадания загрязнений извне). Если возникнет необходимость, то такой фильтр всегда можно демонтировать и очистить.
Идем дальше. Насосная установка также обязана быть оснащена специальным резервуаром, разделенным на две части: в первой будет помещена вода, а во второй — воздух, но при очень большом давлении. В таком случае устройство даже после прекращения подачи электроэнергии имеет возможность определенное время функционировать. Таким образом, своеобразным аккумулятором будет именно этот резервуар. Кроме того, воздух в одной из частей резервуара предназначен для подачи воды. Дабы она не попала снова в систему, устанавливается обратный клапан. Получается, что у воды просто нет иного выхода, кроме как в систему водопровода.
Конструкция насосной станции
Следует отметить, что наличие подобного резервуара в насосной станции предоставляет владельцу несколько неоспоримых плюсов:
- Увеличивается срок эксплуатации устройства, так как число включений/выключений значительно сокращается.
- В резервуаре постоянно находится определенный запас воды «на черный день», от двадцати пяти до пятидесяти литров, в зависимости от габаритов изделия. Этот запас вполне пригодится для хозяйственных нужд тогда, когда прекратится подача электроэнергии.
- Помимо этого, в системе образуется определенное давление, которого будет достаточно для проведения воды на кухню, в туалет или в ванную.
- Наконец, вам не понадобится оборудовать на чердаке дома дополнительный накопительный резервуар.
Автоматические системы управления
Наличие автоматических систем управления заметно увеличивает стоимость насосной станции, поэтому целесообразность такого оснащения определяется индивидуально. Специалисты рекомендуют устанавливать датчики контроля и автоматические регуляторы при постоянном использовании системы водоснабжения.
Автоматика может обеспечить защиту от различных факторов, например, от так называемого «сухого хода», когда при снижении уровня жидкости насос захватывает воздух, насосная станция работает рывками, перекачивающий агрегат перегревается. Кроме того, востребованной оказывается защита от:
- повышения температуры (перегрева) насоса,
- перепадов напряжения в питающей сети и пр.
На видео можно посмотреть как устроена насосная станция и описание ее работы.
Установка насосной станции на даче своими руками
Если источник неглубокий и расположен рядом с домом, насос можно установить в подвале. В противном случае его помещают в кессоне – герметичном утепленном боксе, врытом в грунт рядом с источником.

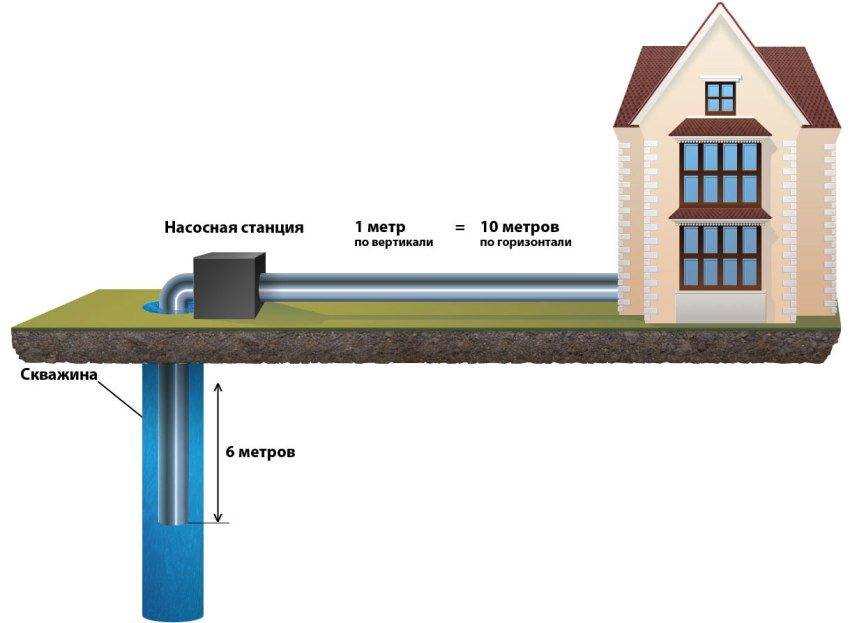

При выборе места установки учитывать надо не только разницу по высоте между насосом и зеркалом воды, но и протяженность горизонтального участка всасывающей магистрали.
Сумма его гидравлического сопротивления и перепада высоты должна быть меньше максимальной глубины всасывания насоса. При всех расчетах следует учитывать, что зеркало воды при работе насоса будет понижаться. Обычно конец всасывающей трубы с обратным клапаном и фильтром располагают в метре от дна источника.
Насос должен быть прочно прикручен к постаменту из бетона или кирпича анкерными болтами или дюбелями.
Погружные насосы подвешиваются на тросах. Для агрегатов вибрационного типа металлический подвес использовать нельзя – вместо него применяют капроновый или нейлоновый шнур.
Б. Возможности станции
Этот вопрос намного сложнее. Что учесть?
Особенности насоса

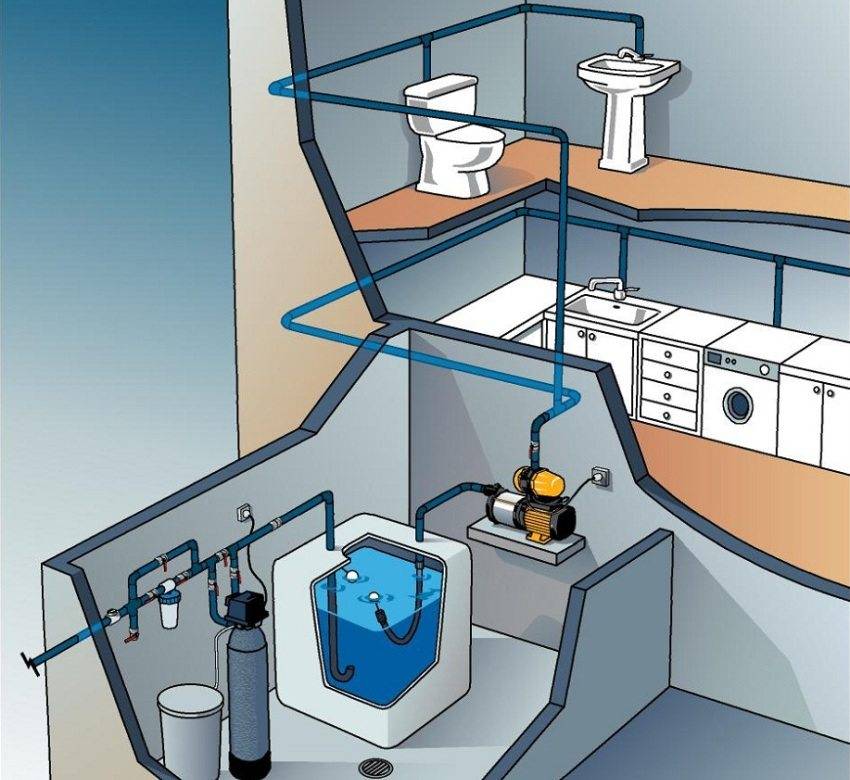

Схема установки
Кто-то смотрит на мощность, кого-то интересует производительность. Единой рекомендации, понятно, не будет, так как эти параметры взаимосвязаны. В основном все бюджетные приборы на глубине 10 м забор обеспечат. Здесь нужно ориентироваться на совокупность ряда факторов – напор (высота столба), емкость резервуара, интенсивность использования воды, отстояние станции от источника и некоторые другие.
Вопрос производительности стоит отметить особо. В принципе, это количество жидкости, которое способно перекачать данное устройство за определенный отрезок времени. Но брать модель «с запасом» смысла нет. Во-первых, не стоит забывать о счетчике эл/энергии, который будет «крутить» быстрее. Во-вторых, чем мощнее насос, тем быстрее «осушится» скважина, а это уже не «очень хорошо».
Как поступить?
Самый простой вариант – поговорить с владельцами участков в своем дачном поселке. Какие у них на станциях стоят насосы и все остальное. Откуда качают воду, хватает на полив или нет. Нюансов много, но к общему знаменателю прийти можно.
Если необходим точный расчет, то придется обращаться к специалистам. Только вот нужно ли, учитывая, что речь не идет о такой дорогостоящей покупке, как автомобиль или квартира? В принципе, менеджер в магазине (если он действительно знающий) сможет помочь определиться с выбором. Но для этого ему понадобятся исходные данные (глубина и дебет – в первую очередь). Кто интересуется, как определить уровень грунтовых вод, подробный ответ найдет здесь.
Просчитать все самостоятельно. Примерные данные: для полива – до 1,5 м³/час. Как говорится, «за глаза». Это равноценно производительности около 3 л/сек. В паспорте прибора такая характеристика отражена. А в перерывах вполне достаточно, чтобы быстро наполнить запасную емкость.
Стоимость
Вполне логичное завершение рассказа – ответить на вопрос, сколько примерно стоит «дачная» модель станции? Естественно, говоря о недорогих моделях, целесообразно обратить внимание на изделия российского производства. Среди импортных редко встречается, чтобы было одновременно и хорошо, и дешево
Разве что китайские установки, но это уже, скорее, на «любителей экстрима».
А между тем есть агрегаты и наши, отечественные, которые работают надежно и, что самое главное, у владельцев не возникает никаких проблем с запчастями и ремонтом этого оборудования.
«Вихрь»
Под этой маркой в продаже встречается много установок, которые отличаются в основном характеристиками. Например, модель серии «АСВ-800/19» стоимостью в 7 359 рублей обеспечивает производительность 60 л/мин при максимальной глубине забора жидкости 9 м (мощность 0,8 кВт, гидроаккумулятор на 19 л). Она вполне выполнит свои функции, если между ней и источником будет не более 25 – 30 м. Что еще нужно для дачи? И это при том, что питание – 1 ф 220 в (от обычной розетки).
Более мощная модель (например, АСВ-1200/24Н) на 1,2 кВт с аккумулятором на 24 л стоит около 8 650 рублей.
И это только 2 единицы из всего ассортимента «Вихрей». Выбор действительно большой, на любой вкус.
«METABO»
Относительно недорогие немецкие модели, для дачи вполне подходящие. Например, установка «HWW 3300/25 G». Специфика работы в том, что это станция поверхностного забора и более подходит для колодцев или открытых водоемов, хотя с глубины в пределах 8 м качать сможет. При мощности 0,9 кВт производительность – 3,3 м³/час. Минус в том, что в комплекте – гидробак. Но стоимость приемлемая – около 9 150 рублей.
Какими типами насосов оборудуются насосные станции
Существует два типа насосов, которыми оборудуются «безбашенки». Чаще всего это поверхностные центробежные насосы с воздушным охлаждением, которые практически все производители устанавливают прямо на гидроаккумулятор. Второй тип станций оборудуется погружными типами насосов. Их спускают прямо в колодец или скважину.
Станции с поверхностными насосами
Станции, оборудованные поверхностными типами насосов, бывают: многоступенчатыми, самовсасывающими с выносным либо встроенным эжектором, центробежными.
Схема работы станции с поверхностным насосом
Центробежные насосы могут обеспечить не слишком большую глубину всасывания. Чаще всего это 7 – 8 м. У них достаточно высокий напор, но низкая производительность. Чтобы такой насос запустить, необходимо всю магистраль предварительно заполнить водой. Они издают много шума, поэтому их установка показана на достаточном удалении от жилья.
Станции водоснабжения, оборудованные многоступенчатыми типами насосов, имеют аналогичную глубину всасывания и требуют обязательной заливки всасывающей магистрали, но выгодно отличаются более приемлемым уровнем шума в работающем состоянии, более высоким подъемом воды и высоким КПД. Этот вариант гораздо лучше подходит для установки внутри помещения дачи из-за допустимого уровня шума.
Компактный поверхностный насос с низким уровнем шума можно разместить внутри дома
Самовсасывающие насосы со встроенным эжектором обеспечивают станции гораздо большую глубину (до 9 м), с которой она может поднять воду. Напор у таких станций средний при неплохой производительности. Но главным ее достоинством является возможность нормального запуска даже при недостатке воды в магистрали. Если же насос оборудован выносным эжектором, то глубина всасывания может достигать рекордных 45 м.
Насосная станция и бак с водой расположены в специальной пристройке дачного дома
Станции с погружными насосами
Некоторые насосные станции комплектуют глубинными (погружными) насосами. Они бывают либо центробежными, либо вибрационными. Подбирать такие насосные станции следует в привязке к типу источника водоснабжения на участке. Диаметр скважины или глубина колодца напрямую влияют на этот выбор. Чем более мощный насос, тем выше он способен поднять воду. При этом нужно учитывать и количество воды в источнике.
Может случиться так, что слишком мощный насос слишком быстро опустошит источник. Вибрационные насосы («Малыш», «Ручеек» и пр.) более дешевые и просты, как в ходе эксплуатации, так и в процессе монтажа. При этом они менее мощные, чем центробежные. Если глубина залегания подземных вод более 9 м, то выбрать насосную станцию для дачи, как правило, можно только с глубинным насосом.
Схема установки станции с погружным насосом
Как выбрать станцию водоснабжения
Техническими характеристиками наиболее значимыми при выборе комплекса являются:
Глубина скважины (глубина всасывания). При глубине, не превышающей 9 м, допустима установка любого прибора. При более значительной глубине понадобится погружной насос.
Забор воды из колодца возможен любой установкой
- Напор. Он рассчитывается с учетом длины трубопровода и гидравлических потерь.
- Производительность. Она должна соответствовать объему потребления воды в течение часа всеми потребителями.
- Мощность. Напрямую связана с глубиной скважины и расстоянием до станции. Чем больше расстояние, тем большая мощность насоса будет необходима.
- Объем гидроаккумулятора. Он должен соответствовать уровню потребления.
- Дебит скважины. Показатель количества воды в источнике, из которого будет производиться ее забор. Производительность насоса не должна превышать дебит скважины.
