В данной статье речь пойдёт о схеме, по которой можно подключить двухклавишный выключатель проходного типа как обычный на две группы включения освещения.
Зачем это нужно? – опять же практика
Недавно проводя по заявке электромонтажные работы по переносу в квартире розеток и выключателей, на финишной прямой, когда дело дошло до установки коммутационных устройств выяснилось, что заказчик в спешке купил проходные двухклавишные выключатели, вместо обычных не обратив внимание на стрелочки указанные на клавишах. Ехать менять клиент не захотел, лишь прокряхтел – «Ну может как-нибудь, а?»
Помарковав со схемкой, подключил проходной двухклавишный выключатель Рис.1 в работу обычного, установив в штатной схеме перемычку между двумя контактными группами. Указательные стрелки на клавишах выключателя заказчика не смутили, а даже наоборот показались к месту. В общем все стороны остались довольны.
Может данная наглядная схема подключения проходного двухклавишного выключателя в режим обычного кому-нибудь и пригодится.
Собрать такую несложную схемку подключения с использованием одной перемычки своими руками сможет любой домашний мастер.

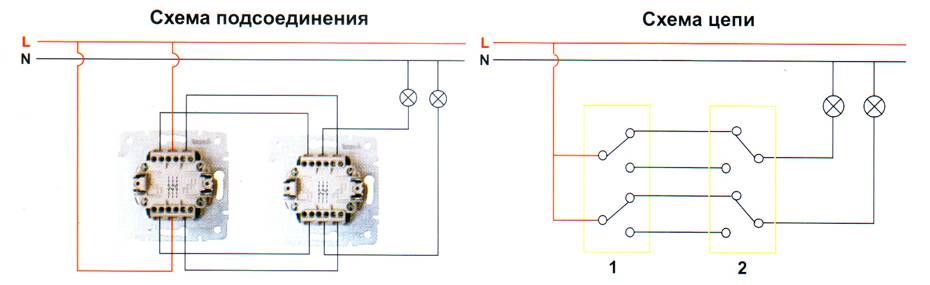

Схема проходного двухклавишного выключателя с двух мест Как подключить двухклавишный проходной выключатель с двух мест И так как теперь по любому все резко стало ясно, переходим к порядку монтажа нашей схемы с двухклавишными проходными выключателями. Важным этапам монтажа схем подобной сложности является правильная маркировка всех кабелей и отдельных их жил проводов.
Рисунок 1. Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты. Как подключить двухклавишный проходной выключатель
https://youtube.com/watch?v=rg0J-caHDjQ
Рассоединяете их, и подключаете между ними перекидной. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь . Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются. Когда монтаж системы освещения закончен, все цепи нужно проверить контрольными приборами. Этот провод подключается к корпусу светильника. Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Давайте сначала рассмотрим схему подключения одноклавишного перекидного выключателя, а затем — двухклавишного.
Оттого и сами контакты, и принцип работы коммутаторов с ними так же именуются перекидными. подключение проходного двух клавишного выключателя
Особенности распайки двухклавишного ПВ
Соединительные клеммы WAGO
При выполнении схемы двухклавишного проходного выключателя необходимо продумать способ фиксации проводов. К популярным технологиям относятся скрутка с последующей пропайкой или сваркой концов.
Популярным способом крепления является крепление элементов проводки с пружинными зажимами на контактах. Для прочности электрического соединения и быстрой сборки целесообразно использовать:
- Клеммы WAGO. Многоразовые зажимные фиксаторы, которые снимаются на время ремонта линии.
- Зажимы Werkel. Находятся на концах контактов. По нажатию кнопки на клемме открывается отверстие. В него вставляется конец провода без изоляции.
Фазный конец подкидывается на первый контакт. Между ним и первым делают перемычку.
Новые технологии: сенсорные проходные выключатели
Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры». Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.
Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.
Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером
Важно знать, что диммеры подходят не для всех осветительных приборов
На фото — сенсорный выключатель.
Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.
Внешне сенсорные устройства представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.
Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.
В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.
На рисунке показана схема подключения адаптера параллельно светодиодной лампе.
На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.
Рассмотрим схемы подключения проходных сенсорных переключателей.
Здесь показано соединение двух сенсорных проходных выключателей.
Здесь показано соединение трех проходных сенсорных выключателей.
Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».
В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.
Последовательность действий при установке ДПВ
Самостоятельная установка двухклавишного проходного выключателя требует не только предварительной теоретической подготовки, но и знания алгоритма проведения монтажных работ
Важно сделать все процессы за один проход, ничего не переделывая из-за пропуска какого-либо этапа. Далее будет описана пошаговая инструкция по монтажу двузонного ДПВ
Шаг №1: проектирование. На этом этапе проводятся такие действия:
- Вычерчивается общая электрическая схема.
- Определяется место размещения распределительной коробки с учетом максимальной экономии на длине проводов.
- Вычисляется метраж необходимых электрокабелей и их тип.
- Определяется место размещения переключателей с учетом удобства пользования.
- Выбирается тип монтажа: скрытый или открытый (в коробах).
Спроектировать размещение ДПВ можно самому на листе бумаги. Проблем возникнуть не должно, потому что подробные аналогичные схемы есть в интернете.
Шаг №2: покупка кабелей, переключателей, элементов распределительной коробки. Лучше приобретать многожильные провода, чтобы было удобно сгибать их в подрозетниках.
Проводов в подрозетнике не должно быть слишком много, чтобы они не перегибались и не придавливались при фиксации выключателя
Шаг №3: монтаж распределительной коробки. Именно от неё необходимо начинать вести провод к остальным приборам. Располагается распредкоробка в 15-30 см от потолка на видном месте. Подключать её к электросети необходимо только после полной сборки всей системы.
Шаг №4: установка подрозетников и подготовка крепления под осветительные приборы.
Шаг №5: измерение длины кабелей между точками электросхемы и отрезание необходимых кусков. При этом необходимо делать запас в 10-15см на подключение каждого прибора. Размещаются провода в гофре или кабель-каналах, чтобы при потопах и поклейке обоев они не повергались воздействию влаги.
Гофра защитит провода от короткого замыкания при непредвиденном затоплении стен соседями или дождем, избавив от необходимости искать разрыв по всей плите
Шаг №6: соединение кабелей, распредкоробки, переключателей и светильников в единую систему. На обороте ДПВ должна быть изображена схема подключения проводов, которую необходимо соблюдать. По окончании нужно с помощью мультиметра проверить работоспособность всех элементов системы.
Металлические части светильников должны быть заземлены. Пренебрежение этим требованием может привести к удару человека током. Кроме того, непосредственно к осветительным приборам должен идти «ноль», а не «фаза».
Шаг №7: подключение к электросети и тестирование.
Если проверка системы прошла успешно, можно отключить квартиру от электроэнергии и начать косметический ремонт: заделывать штробы, закрывать распредкоробку.
Следование описанному алгоритму позволит избежать ошибок при монтаже и выполнить его быстро.
Установка и подключение дистанционного выключателя
Производители делают много моделей с разными характеристиками и опциями управления:
- Простые выключатели на включение и выключение;
- Программируемые, только на включение, только на выключение;
- С таймером и другими опциями.
В любом варианте дистанционная система управления состоит из двух частей:
- Передатчика сигналов управления, которым является выключатель, имеет корпус по размерам и внешнему виду похожий на накладной выключатель для внешней проводки. В его конструкции печатная плата, с батарейкой и спиральной антеной, антенна может быть выполнена в виде извилистой дорожки на плате. Крепится к стене на саморезы или двухсторонний скотч.
- Блок приемника сигналов управления и коммутации контактов имеет миниатюрные размеры, контакты для подключения проводов и устанавливается к конструкцию корпуса люстры, плафона или другого осветительного прибора.
Подключение блока управления к осветительным приборам
На данной схеме показан блок управления для двухклавишного выключателя с двумя группами освещения, бывают модели с одной группой. Перед установкой дистанционного выключателя, провода от обычного выключателя замыкаются. Корпус старого переключателя можно оставить на месте или просто включить, тогда 220В постоянно будут приходить к прибору освещения и запитывать блок управления.
Внешний вид радиовыключателя HiTE PRO LE-1
Характеристики
| Частота передачи сигналов управления | 868 МГц |
| Радиус уверенного приема сигналов | до 250 метров |
| Способ кодировки сигнала | Адресная трансмиссия |
| Батарея электропитания | CR2032, |
| Температура эксплуатации | 30… +50 °С |
| Способ крепления | Скотч или Саморезы |
| Габариты | 75×75×13 мм |
Отечественные радиовыключатели этой серии имеют большой радиус действия, производитель гарантирует работу без замены батарейки питания до7лет, срок безаварийной работы до 3 лет.
Схемы подключения двойных моделей
Перед началом монтажа необходимо разделить точечные светильники или лампочки люстры, которые планируется подключить к одному ДВ, на две группы. Для создания различных режимов освещения они должны быть неравнозначными (например, 2 + 6 или 1 + 2).
Более двух групп к одному двухклавишнику подключить нельзя, с подобной целью используют трехклавишный выключатель или раздельные электромеханические приборы.
Пользуясь простейшей схемой подключения, можно правильно распределить провода. Но предварительно нужно изучить цветовые и буквенно-цифовые обозначения, чтобы в дальнейшем было проще «общаться» со схемами (+)
К обязательным элементам любой схемы подключения ДВ относится само электротехническое устройство, распределительная коробка и автоматический выключатель, который устанавливают на электрощитке.
Также потребуются новые провода, если старые не отвечают современным нормам – в домах, построенных в середине 20 столетия, остались алюминиевые проводки.
Одно из различий в схемах подключения касается систем заземления. В домах старой застройки использована устаревшая система TN-C.
Отличие ее в том, что нулевой и заземляющий проводники соединены в одном проводе PEN, таким образом, от автомата в квартиру проходят только два провода вместо трех. При системе заземления TN-C схема подключения выглядит так.
С электрощитка подаются два провода: синий (ноль) и красный (фаза). В распредкоробке фаза уходит на красный провод выключателя, где монтируется в общую клемму, а ноль сразу перекидывается на лампочки осветительного прибора (одного или нескольких) (+)
Если нужно подключить люстру с несколькими рожками в условиях системы TN-C, то схема выглядит следующим образом.
Такое распределение нагрузки увеличивает количество проводов в распредкоробке: 2 от автомата, 3 от выключателя и 3 от люстры, то есть всего 8 проводов (+)
Однако схема принципиально меняется, если следует подсоединить не люстру, где все светильники сосредоточены в одном месте, а подключить две лампочки. Каждый осветительный прибор требует отдельно проложенного провода.
Рабочий ноль со щитка делится на две группы светильников, фаза по-прежнему идет к выключателю. От выключателя два фазных провода раскидываются по обеим группам лампочек (+)
Современная система заземления TN-S не требует объединения земли с нолем, поэтому от щитка прокладывают три стандартных проводника.
Распределение проводов остается тем же, но в распредкоробке происходит увеличение количества соединений, так как земля вместе с нолем отправляется к группам ламп (+)
После выяснения типа заземляющей системы остается выбрать подходящую схему и перенести ее на чертеж установки выключателя, уточнив при этом места монтажа всех участвующих устройств.
При планировании помним, что высота монтажа электроустановок частного применения по ПУЭ – от 0,8 м до 1,7 м, расстояние до газовой трубы – не менее 0,6 м, до дверного косяка – минимум 0,15-0,20 м.
Какие ошибки можно допустить?
Естественно, при неумении читать схему монтажа проходных двухклавишных выключателей «Лезард», можно допустить массу ошибок. И самая первая случается при поиске общего контакта. По ошибке некоторые люди думают, что общей клеммой считается та, которая расположена отдельно от двух других. И это не так совсем. Конечно, на некоторых моделях такая «фишка» может прокатить, но случается это достаточно редко.
И если соберете схему с ошибкой, переключатели не смогут правильно работать, сколько их не клацай
Общий контакт может располагаться в любом месте, поэтому важно найти его, ориентируясь на схему или показания прибора. Достаточно часто такие проблемы возникают при установке или замене выключателей проходного типа от разных производителей. Посмотрели информацию по одному, соединили его правильно, а второй оказался другого производителя
И его по такой же схеме подключили, а он не работает. Чтобы восстановить работоспособность, нужно найти общий контакт и подключить все провода правильно. Этот шаг является главным, от него напрямую зависит то, как будет работать вся система в дальнейшем. Не нужно ориентироваться на авось, лучше несколько раз убедиться в том, правильно ли определены контакты. А чтобы не забыть, можно маркером пометить их. Таким образом, конечно, чтобы не было видно этих меток снаружи
Посмотрели информацию по одному, соединили его правильно, а второй оказался другого производителя. И его по такой же схеме подключили, а он не работает. Чтобы восстановить работоспособность, нужно найти общий контакт и подключить все провода правильно. Этот шаг является главным, от него напрямую зависит то, как будет работать вся система в дальнейшем. Не нужно ориентироваться на авось, лучше несколько раз убедиться в том, правильно ли определены контакты. А чтобы не забыть, можно маркером пометить их. Таким образом, конечно, чтобы не было видно этих меток снаружи.
Но случается и такое, что тот прибор, который вы используете, не является проходным
Поэтому при покупке нужно обращать внимание на то, какой тип устройства – проходной или обычный двухклавишный. Также стоит упомянуть и про неверное соединение перекрестных устройств. Некоторые электрики провода от первого выключателя «сажают» на контакты, расположенные вверху
А от второго выключателя – на контакты, которые внизу. Но нужно делать несколько иначе – все провода подключаете к устройству крест-накрест. Только в этом случае вся конструкция сможет правильно функционировать
Некоторые электрики провода от первого выключателя «сажают» на контакты, расположенные вверху. А от второго выключателя – на контакты, которые внизу. Но нужно делать несколько иначе – все провода подключаете к устройству крест-накрест. Только в этом случае вся конструкция сможет правильно функционировать.
Подключение к системе электроснабжения
Определить, что электропроводка проведена именно по новой системе, можно по проложенному кабелю. Он будет трехжильный при однофазном питании или пятижильный при питании трехфазном. Одним из проводов однофазного питания будет фаза, отмеченная коричневым или красным цветом, другим — нейтраль (ноль), отмеченный синим, и третьим — защитный провод, маркированный желто-зеленым цветом.
Для облегчения идентификации используют буквенно-цветовые обозначения:
- A, B, C — фазный;
- N — нейтральный или ноль;
- PE — защитный.
Отличие данной схемы подключения заключается в дополнительном защитном проводнике PE, который выводят сразу на светильники.
Схема подключения электроустановочных приборов TN-S предполагают подсоединение к системе заземления
После присоединения проводов к рабочему механизму, их поджимают ближе к корпусу, а затем устанавливают в подрозетник. Закрепляют в монтажной коробке с помощью зажимных лапок или болтов. Надевают декоративный корпус и клавиши.
Перед тем как собирать всю конструкцию, включите свет и убедитесь в работоспособности системы освещения
Схема подключения выключателя в распределительной коробке
Посмотрите на рисунке на схему управления светом при помощи проходных и перекрёстных переключателей. Он производится следующим образом: На требуемые места установить перекидные коммутирующие конструкции Вывести от них кабели трехжильные Монтировать электросветильник, или несколько, заведенные в параллельное соединение Вывести от него них двужильный кабель Установить соединительную коробку.
Схема проста, и для ее создания не нужно иметь особых навыков или знаний. Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно. РФ domikelectrica.
На любое, до В. Особенности переключателей перекрестного типа исполнения: Для их подключения используются исключительно четырехжильные провода. Конструкция простого выключателя с одной клавишей: 1 — клавиша, с помощью которой механизм водится в действие; 2 — декоративная рамка; 3 — рабочая часть, в которой заключен электрический механизм Выключатели устанавливают во всех помещениях, где присутствуют какие-либо приборы освещения, не оснащенные кабелем питания например, для торшеров или настольных ламп он не нужен.
При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора. Открытый или закрытый способ монтажа кабеля принципиально на расстановку элементов схемы не влияет. И этот прибор каждым нажатием клавиши переключает их накрест.
Конструкция
Проходных переключателя всегда нужно только два: в начале и конце цепочки. Снимаем изоляцию с кабеля идущего к включателю и зачищаем концы проводов на мм. Бывают случаи, когда в спальне включено малое освещение — ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Фото — схема управления светом из трех мест Встроенные используются для монтажа в стены.
Заводим провода в выключатель. В одном из положений переключения он замыкает первый, а в другом — последующий контакт. Для решения этой проблемы используются проходные и перекрёстные выключатели. Одна группа точечных светильников или лампочек в люстре управляется одной клавишей, вторая группа — другой. Они состоят из 4 основных частей: рабочего узла металлическая основа с контактами и кнопочным приводом ; крепежа лапок или усиков из металла, соединенных с металлической пластиной ; декоративного оформления панели или рамки ; динамической части — пластиковой клавиши.
Собираем выключатель. Подключение этих устройств похоже на подключение аппаратов других заводов. К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному.
Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода. Есть выключатели с подсветкой и без. После подключения проводов к механизму выключателя вставляем рабочий блок в монтажную коробку, надеваем сверху корпус, фиксируем клавишу Все элементы схемы подключили, осталось соединить провода в распределительной коробке. Двухклавишные выключатели требуют внимательного обращения. Схема подключения проходных выключателей из 3-х мест. Как подключить проходной выключатель
