Простая схема подключения обогрева кровли
Самая простая схема состоит из одиночного терморегулятора на одну зону.
Ее используют при обогреве малых площадей.
Грубо говоря, подключили один термодатчик и выкрутили ручку регулятора (РТ 330 или другого) на нужную температуру, например, ноль градусов цельсия.
Получается, что при возникновении этой температуры, система антиобледенения будет самостоятельно запускаться и топить лед.
Схема простая, но имеет свои недостатки. Данная система не будет понимать, идет за окном снег или нет.
А значит очень часто будет бесполезно греть вашу крышу, сжигая лишние киловатты в никуда. Такой способ хоть и дешевый, но не очень экономный.
Поэтому давайте рассмотрим более рациональный вариант, с применением полноценной программируемой метеостанции и комбинацией всех датчиков.
Средства для обогрева водостока и кровельного свеса
Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.
Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.
Какой греющий кабель выбрать
Существует два основных типа греющих кабелей для кровли и водостоков:
Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.
Конструкция (схема) резистивного греющего кабеля
Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.
Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.
При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.
Совет от профессионала: Наиболее эффективной по соотношению стоимости и качества принято считать комбинированную систему греющих кабелей. Обычно в кровельной части системы используют недорогие резистивные кабеля, тогда как обогрев водостоков и желобов обеспечивается саморегулирующимися кабелями.

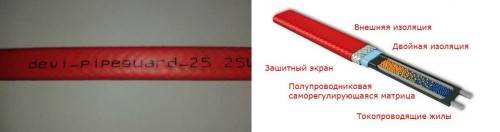

Конструкция (схема) саморегулирующегося греющего кабеля Devi
Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.
Состав системы обогрева водостока и кровли
Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:
- Крепежных элементов.
- Щита управления, обычно состоящего из:
- входного трехфазного защитного автомата;
- устройства защитного отключения, как правило, 30мА чувствительностью;
- четырехполюсного контактора;
- однополюсных автоматов защиты на каждую фазу;
- автомата защиты цепи управления термостата;
- сигнальной лампы.
Компонентов распределительной сети:
- силовых кабелей, служащих для питания греющих кабелей;
- сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
- монтажных коробок;
- муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.
Схема подключения греющего кабеля
Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:
- Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
- Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).
При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.
Устройство системы обогрева водостока
Для обогрева крыши и водостоков чаще всего используется система с греющим кабелем. Рассмотрим ее основные элементы.
Распределительный блок и датчики
Распределительный блок предназначен для коммутации силовых (холодных) и нагревательных кабелей.
В состав узла входят элементы:
- сигнальный кабель, который соединяет датчики с блоком управления;
- силовой кабель;
- специальные соединительные муфты, использующиеся для обеспечения герметичности системы;
- монтажная коробка.
Блок может быть установлен непосредственно на крыше, поэтому должен быть хорошо защищен от влаги.
В работе системы может использоваться три разновидности детекторов: воды, осадков и температуры. Они располагаются на крыше, в желобах и водостоках. Их основная задача – сбор информации для автоматического управления обогревом.
Собранные данные поступают в контроллер, который анализирует их, принимает решение о выключении/включении оборудования и выбирает оптимальный режим функционирования.
Контроллер и щит управления

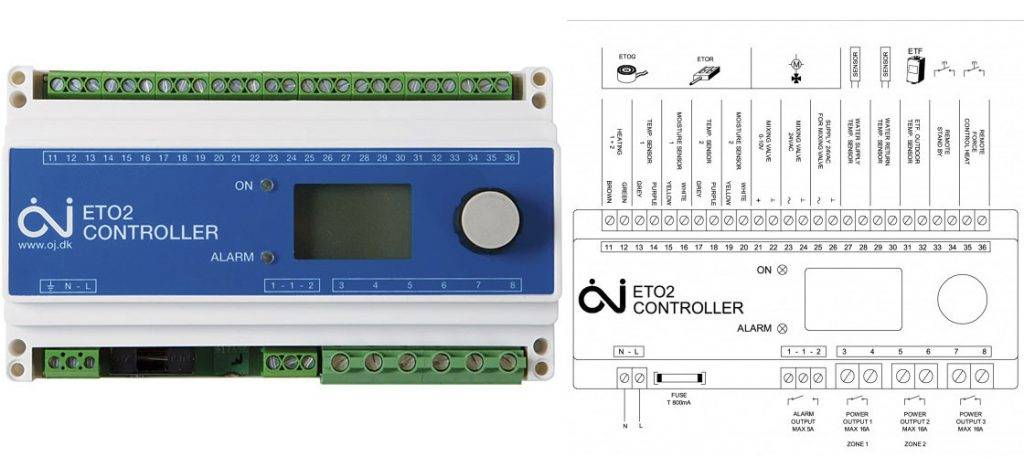

Контроллер – мозг всей системы, отвечающий за ее работу. В самом упрощенном варианте это может быть какой-либо терморегуляторный прибор. При этом минимальный рабочий диапазон устройства должен находиться в пределах от +3 до -8 градусов С. В этом случае контроль и переключение системы полностью автоматизировать не удастся, потребуется вмешательство человека.
Для полной автоматизации работы системы обогрева потребуется контроллер. Этот прибор собирает и анализирует информацию, поступающую с датчиков, и не ее основе корректирует работу системы
Более удобный для эксплуатации вариант – использование сложного электронного управляющего устройства с возможностью программирования. Такое оборудование способно самостоятельно контролировать процесс таяния осадков, их количество, следить за температурой.
Контроллер оперативно реагирует на происходящие изменения и принимает оптимальные решения, выбирая лучший в существующих условиях режим работы оборудования для обогрева.
Щит управления предназначен для управления всей системой и обеспечения безопасности при ее эксплуатации.
Для обустройства узла обычно используются элементы:
- трехфазный входной автомат;
- УЗО (оно же устройство защитного отключения);
- контактор четырехполюсный;
- сигнальная лампа.
Помимо этого потребуется поставить на каждую фазу однополюсные защитные автоматы, а так же защиту цепи термостата.
Кроме этого, в процессе монтажа потребуются детали для крепления: кровельные гвозди, шурупы, заклепки. Понадобятся термоусадочные трубки и специальная монтажная лента.
Технология обустройства системы обогрева
Предлагаем изучить подробную инструкцию по монтажу системы обогрева кровли и водостоков своими руками. Процесс устройства греющей системы для водостоков включает ряд стандартных шагов:
Галерея изображений
Фото из
Шаг 1: Монтаж греющего кабеля согласно проекту
Шаг 2: Прокладка вертикально ориентированных греющих линий
Шаг 3: Установка датчиков системы облединения
Шаг 4: Установка распределительных коробок и автоматики в щиток

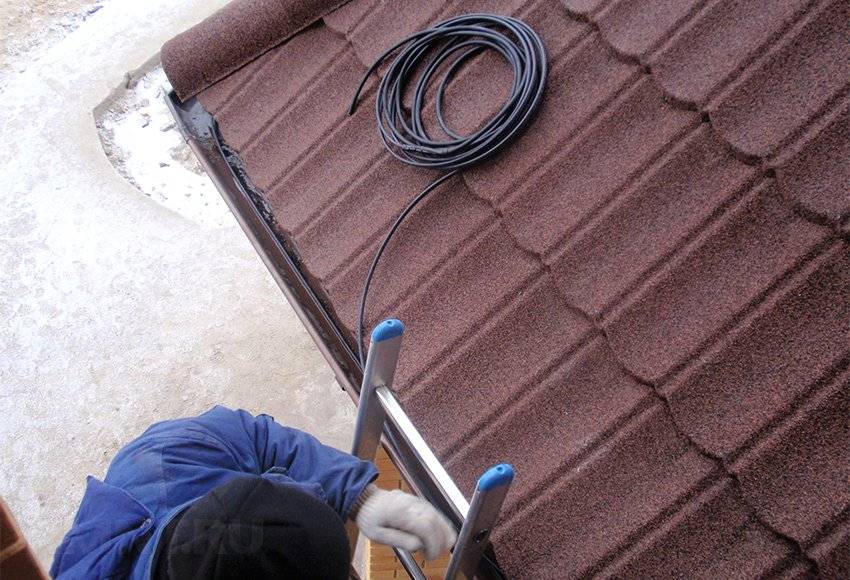

Для начала намечаем места, где будет проложен кабель
Важно учесть все повороты и их сложность. Если угол поворота слишком крутой, рекомендуется нарезать кабель на детали необходимой длины и соединить их потом с помощью муфт
При разметке внимательно осматриваем основание. Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой.
Внутри водосточных желобов кабель фиксируется специальной монтажной лентой. Она закрепляется поперек провода. Ленту желательно выбирать максимально прочную.
Резистивный кабель закрепляется лентой через каждые 0,25 м, саморегулирующийся – через 0,5 м. Каждая полоска ленты дополнительно фиксируется заклепками. Места их установки обрабатываются герметиком.
Для монтажа кабеля используют специальную монтажную ленту. Никакие другие крепежи использовать не рекомендуется. Для фиксации ленты применяют заклепки, герметик или монтажную пену
Внутри водостоков для закрепления кабеля используется та же лента для монтажа или термоусадочная трубка. Для деталей, длина которых превышает 6 м, дополнительно используется металлический трос. К нему прикрепляется кабель, чтобы снять с последнего несущую нагрузку.
Внутри воронок греющий кабель крепится на ленту и заклепки. На кровле – на монтажную ленту, приклеенную на герметик, или на монтажную пену.
Важное замечание от специалистов. Может показаться, что сцепление материала кровли с герметиком или пеной недостаточно для надежного соединения
Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя. Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность.
Выбираем место под распределительные коробки и устанавливаем их. Затем прозваниваем и точно замеряем сопротивление изоляции всех получившихся секций. Ставим на место датчики термостата, кладем силовой и сигнальный провода. Каждый датчик представляет собой небольшое устройство с проводом, длину последнего можно регулировать. Детекторы ставятся в строго определенных местах.
На некоторых участках системы требуется усиление обогрева. Здесь монтируется большее количество кабеля. К числу таких участков относится воронка водостока, где может накапливаться лед
Например, для датчика снега выбирается место на крыше дома, детектор воды – в нижней точке желоба. Все работы проводим по инструкции производителя. Соединяем детекторы с контроллером. Если здание большое, датчики можно объединить в группы, которые впоследствии поочередно подключаются к общему контроллеру.
Далее готовим место, где будет установлена система автоматического управления. Чаще всего это распределительный щиток, находящийся внутри здания. Здесь устанавливается контроллер и защитная группа.
В зависимости от типа контроллера нюансы его установки могут несколько различаться. Однако в любом случае он будет иметь клеммы для подключения детекторов, нагревательных кабелей и для подачи электропитания.
На снимке видно, что кабель закреплен в “подвешенном” состоянии. Со временем нарушение монтажа неизбежно приведет к его обрыву и поломке системы обогрева
Устанавливаем защитную группу, после чего замеряем сопротивление ранее смонтированных кабелей. Теперь нужно протестировать автоматическое защитное отключение, чтобы выяснить, насколько хорошо оно справляется со своими функциями.
Если все в порядке, программируем термостат и запускаем систему в работу.
Какой кабель выбрать
Для установки систем обогрева применяются два основных вида проводников – резистивный и саморегулирующийся.
Резистивный очень схож по структуре с типичным двухжильным силовым кабелем. Состоит он из нескольких слоев изоляции, внутри которых расположены изолированные друг от друга греющие жилы, подключаемые в цепь питания. Температура, до которой прогревается провод, всегда постоянна, как полезная мощность и величина сопротивления. На фото ниже представлена его структура:
Саморегулирующий греющий проводник для обогрева кровли и водостоков производится по особой технологии и, исходя из своего названия, способен самостоятельно подстраивать температуру нагрева. Это позволяет сделать его особая структура. В его состав входит матрица (сама регулирует степень нагрева в зависимости от температуры окружающей среды, следовательно, изменяет и сопротивление) и наружная изоляция, с изолирующей оболочкой и оплеткой внутри. На фото ниже показано из чего состоит провод:
Чтобы определиться с выбором нагревательного элемента системы, обратимся к их преимуществам и недостаткам. Так, резистивный проводник по стоимости обходится ощутимо дешевле, чем саморегулирующийся. Однако, последний позволит автоматически подстраиваться под нужную температуру водостоков, вследствие чего отпадает необходимость использовать датчики температуры.
Так какой же сделать выбор? Рационально использовать при монтаже обогрева водостоков и кровли оба вида элементов. Их комбинированное применение снижает общую стоимость проекта и положительно сказывается на окончательном качестве системы. Принято для крыши использовать резистивные, а для водоотводов саморегулирующиеся элементы.
Выбор аппаратуры управления и защиты
Включение и выключение нагревающих кабелей в заданных температурных границах и в соответствии с состоянием датчиков влажности и осадков происходит по команде модуля контроля и управления. В зависимости от сложности и функциональности, эти устройства делятся на два типа:
термостатические устройства. Представляют собой приборы, которые реагируют на изменение сопротивления датчика температуры. Термостат позволяет устанавливать предельную температуру, при которой встроенное реле подключает внешнюю нагрузку. При использовании нагревателей большой мощности коммутация осуществляется с использованием внешних контакторов или магнитных пускателей;
Термостат регулирует систему снеготаяния
- метеостанции. Устройства этого типа отслеживают не только температуру, но и влажность, наличие осадков и другие погодные факторы. Наличие дополнительных датчиков позволяет включать нагрев только по факту появления осадков.
Конечно же, первый вариант в силу своей конструктивной простоты стоит в разы дешевле второго. Несмотря на это, использовать его в регионах с высокой влажностью не рекомендуется, поскольку в этом случае появляются риски неправильной интерпретации данных термодатчика. В результате вместо своевременного таяния снега на крыше могут накапливаться залежи льда.
Метеостанция установки «антилёд»и схема её подключения
Метеостанция лишена этих недостатков, но имеет более сложную конструкцию, а следовательно, и менее надёжна. Тем не менее выбор этого варианта позволит построить систему снеготаяния, способную работать в автоматическом режиме и за счёт более чуткого управления экономить электроэнергию.
Для защиты элементов системы при превышении тока нагрузки или коротком замыкании в электрическую схему устанавливают автоматический выключатель. Кроме того, используют устройство защитного отключения, которое отслеживает утечки тока через изоляцию и при её появлении может обесточить всю систему или отключить отдельные секторы нагревателей.
Как выбрать нагревательный кабель
Правильный выбор кабеля по мощности для обогрева кровли и водостоков во многом зависит от того, какая крыша установлена на доме: утепленная или нет. Если это первый вариант, то необходимо понимать, что тепло, исходящее из дома и стремящееся выйти наружу через кровельный материал, сталкивается с большим количеством слоем стройматериалов, и теплоизоляционным в том числе. При этом оно не выходит наружу, а соответственно никоим образом не воздействует на снег или лед.
Поэтому на таких крышах используется только система обогрева водостоков. То есть, кабель укладывается только в желоба и вертикальные водостоки. При этом мощность нагревательного элемента может быть 20-30 Вт/м. Но она может изменяться до 60-70 Вт/м при повышении диаметра труб и ширины желобов.
Схема расположения нагревательных элементов
Если крыша не была утеплена, то понятно, что тепло начинает нагревать кровлю, и даже в самые суровые зимы под снеговым слоем образуется водная прослойка, которая постепенно стекает к карнизу, где и замерзает. Здесь и образуется большое скопление наледи, которая при повышении температуры сходит лавинообразно.
Поэтому в данном случае необходимо нагревательный кабель укладывать не только в водосточную систему, но и на холодный участок кровли с небольшим заходом на теплый. Размер холодного участка зависит от размеров карниза свеса, по строительным нормам он может быть в пределах 30-100 см. Именно на этом участке раскладка кабеля производится из расчета не один квадратный метр, а не на длину (м). По СНиП данный показатель равен 250-300 Вт/м².
Расчет нагревательного кабеля
Тепловой кабель для водостоков можно укладывать с учетом рекомендуемых показателей, как было описано выше. Но многое будет зависеть от размеров самой водосточной системы, поэтому точнее будет, если длину и мощность проводника рассчитать. Для этого надо рассмотреть пример.
Вводные данные:
- длина горизонтального желоба – 11 м;
- его ширина 150 мм;
- длина вертикального водостока – 15 м;
- его диаметр – 90 мм.
Рассчитываем длину. В желобе нагревательный элемент укладывается в две линии, значит, его длина будет равна 22 м. В вертикальном водостоке можно уложить проводник в одну линию (можно в две), значит, его длина будет равна 15 м. То есть, необходимая длина провода будет равна 37 м.
Рассчитываем мощность. Для такой водосточной системы можно использовать нагревательный провод с минимальным показателем мощности – 25 Вт. Умножаем его на общую длину, получаем 925 Вт. Вот столько система обогрева кровли и водостока будет потреблять электроэнергии за один час работы.
Виды греющего провода
Производители предлагают два вида греющего кабеля:
резистивный;
саморегулирующийся.
Мощность любого вида гибких проводников рассчитывается в ваттах на 1 погонный метр. Резистивные и саморегулирующиеся кабели имеют несколько технических характеристик, на которые ориентируются при выборе материала для устройства системы обогрева.
- Максимальная длина цепи. Этот параметр определяет предельную длину линии, в том числе разветвлённой. Напрямую зависит от толщины и удельного сопротивления провода, количества жил. При превышении допустимой длины цепи высок риск выхода из строя всей системы обогрева.
- Максимальная рабочая температура. Сообщает о возможности кабеля поддерживать рабочую температуру на протяжении длительного периода времени.
- Максимальная температура без нагрузки. Эта характеристика определяет условия эксплуатации кабеля в отключенном состоянии.
Независимо от вида проводников, различают три их линейки.
Таблица: виды греющего кабеля с характеристиками
| Характеристика | Максимальная рабочая температура (С°) | Для каких целей предназначен | Марки и бренды |
| Низкотемпературный | 65 |
| Nelson CLT, CLTR, LT Raychem Frostop, ETL, BTV, GM-2-X, EM2-XR Nexans DeFrost Pipe ССТ КСТМ, VR, НТР. |
| Среднетемпературный | 120 | Устройство системы обогрева трубопроводов и резервуаров, которые не подвергаются пропарке. | Nelson QLT, Raychem QTVR. |
| Высокотемпературный | 12–240 | Устройство системы обогрева трубопроводов и резервуаров, которые подвергаются пропарке. | Raychem XTV, KTV, VPL Nelson HLT ССТ ВТХ, ВТС, VC. |
Резистивный и саморегулирующийся кабели отличаются принципом действия и способами подключения. Каждый из этих проводников имеет свои достоинства и недостатки.
Причины появления наледи на кровельных скатах
К образованию наледи на кровле и отдельных элементах водостока приводит существенная температурная разница между холодным карнизом и подогреваемой частью кровельной конструкции. Причин подобного явления может быть множество.
Низкая теплоизоляционная защита
Недостаточное утепление крыши может привести к теплопотерям дома, скоплению снежного покрова и появлению ледяной корки.
Теплопотери обеспечивают подтаивание снега даже в условиях пониженных температур, в результате чего талая вода движется по всей площади кровельных скатов, а на более холодных участках она превращается в лед.
Недостаточная термозащита может стать причиной разрушения кровельного пирога, гниения утеплителя и появления плесени на внутренних поверхностях стен.
Климатические условия
Не менее серьезную проблему обледенения кровли и водостоков представляют климатические условия региона и суточные колебания температур.
Даже при условии правильной организации кровельной конструкции колебания температур в разное время суток могут привести к появлению наледи.
Перепад температур в ночное и дневное время может отмечаться по всей площади кровли, что в свою очередь чревато промерзанием поверхности. В дневное время суток происходит прогрев поверхности и подтаивание снега, а в ночное время – ее повторное промерзание и образование ледяной корки.
Конструктивные особенности кровли
Нестандартные конструкции кровель и наличие сложных элементов: башен, внутренних углов, воротников, горизонтальных площадок, резных водостоков приводят к образованию дополнительного снежного покрова.
Чтобы избежать проблемы обледенения, специалисты рекомендуют обустраивать геометрически простые кровельные конструкции с наклоном скатов не менее 30 градусов.
Современная система электрического обогрева крыши предусмотрена для установки в зонах, подверженных заснеживанию и обледенению.
Как закрепить кабель на крыше и водостоке
После этого на крыше прикручиваете крепежные клипсы или ленту.
Чтобы не было течи, не забывайте обработать места входа саморезов герметиком.
Шаг между верхним и нижним рядом клипс – 60см.
Ошибка №5
Для монтажа нагревательного кабеля на крыше применяйте только специализированный крепеж.
Забудьте про хомутики, которые часто используют для прокладки кабеля по стенам в доме.
Для отдельных видов кровли выпускаются специальные лепестки на защелках. С ними даже дырявить ничего не придется.
Есть еще метод крепежа с применением самоклеющейся герметизирующей ленты на алюминиевой основе.
Как уверяет производитель, лента имеет высокий уровень адгезии, является термостойкой и долговечной. Но все-таки большинство предпочитают сквозной крепеж кабеля, считая его более прагматичным и надежным.
Перед монтажом нагревательного кабеля обязательно проверяйте его сопротивление и целостность жил мультиметром.
Данные по сопротивлению должны быть указаны в паспорте на изделие.
Если все в порядке, укладываете кабель волнами согласно закрепленных клипс на скате крыши.
После чего, холодный конец заводится в монтажную коробку под коньком.
Секции для водостока также прозваниваются. Как между рабочими жилами, так и с защитным проводником.
Между заземляющим защитным проводником и рабочими жилами изоляция должна достигать нескольких мегом.
Такую проверку осуществляют уже не мультиметром, а мегомметром.
Все данные обязательно записывайте в паспорт, дабы потом было с чем сравнивать. Вдруг через несколько лет вам понадобится найти причину неработоспособности системы.
После всех проверок, желоб тщательно очищается от грязи и мусора.
Внутри него закрепляется монтажная лента. Чаще всего это делается на заклепках.
Но есть и бесклепочное крепление.
Лучше всего применить комбинированный вариант. Через каждые 1,0-1,5м заклепываете ленту, а посреди этих отрезков укладываете пластиковые распорки, которые просто раздвигают кабель между собой.
Горизонтальный участок кабеля укладывается в желоб, а вертикальный при помощи тросика спускается вниз по водостоку.
Обратите внимание, если у вас дома есть домашние питомцы, они очень любят погрызть такой кабель, провокационно выглядывающий из трубы. Ошибка №6
В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.
Ошибка №6
В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.
Тросик вертикального участка кабеля подвешивается на крючок.
Данный трос обязателен при высоте труб свыше 4м. Кстати, при прокладке кабеля в ендове, также зачастую применяют несущий трос.
Он воспринимает всю механическую нагрузку, защищая оболочку от повреждения.
Вместо тросика в водостоке можно использовать цепь. Она должна быть оцинкованной, дабы не ржавела от постоянного соприкосновения с водой.
Кабель через специальные распорки просто одевается на отдельные звенья.
Последнее звено сверху подвешивается на распорный прут или шпильку.
Сама шпилька должна не просто лежать поперек отверстия в водостоке, ее желательно закрепить.
Например, за ту же монтажную ленту.
Ошибка №7
Не экономьте и не опускайте кабель в трубу без такой цепи или троса.
Они выполняют защитную функцию. В случае неработоспособности системы, лед очень быстро налипает на кабель в водостоке, увеличивая его массу в несколько раз.
И чтобы его не порвало от такой нагрузки и требуется дополнительный несущий элемент.
После укладки все холодные концы кабелей заводятся в монтажную коробку.
Весь процесс повторяется на всех скатах крыши.
Если у вас есть пристройка без водостоков (гараж), на нем также размещается кабель, но таким образом, чтобы его петли свисали на несколько сантиметров вниз (5-8см).
Это так называемая схема “капающая петля”.
Монтаж на разных типах кровли
В зависимости от типа крыши и, соответственно, «слабых» к обледенению мест, греющий кабель укладывается по разному.
Качественный обогрев возможен при правильном расположении провода. Кабель, как правило, укладывается змейкой, высота его укладки обычно равняется длине ската кровли до пересечения с плоскостью стен и плюс 20 см. В таких местах происходит самое интенсивное накопление подтаявшего льда. Кабель укладывается с шагом 50 или 60 см. Здесь нужно исходить из климатической зоны. В местах, где очень часто происходит изменение температуры выше или ниже нуля градусов, нужно уменьшить шаг укладки, в этом случае обогрев будет более эффективным. Для свободного прохождения талой воды кабель обязательно укладывается в водостоках и желобах по периметру здания. Такой метод применим для одно-, двускатной крыши с мягким покрытием.
Для металлической кровли характерен следующий способ укладки нагревательных элементов. Провод укладывают по каждой из сторон шва металлических листов, затем пропускают через желоб водостоков ко второму шву и далее. Припуск кабеля по шву примерно равен расстоянию от ската кровли до пересечения с плоскостью стен и плюс 30 см.
Обогрев кровли и водостоков с плоской поверхностью осуществляют путем размещения провода по периметру и в сточных наклонных плоскостях. В вариантах наклонной кровли у зданий, где не предусмотрены водостоки, использует метод петлеобразного размещения кабеля с припуском за край на 7 см.
Ледяные скопления образуются и в долинах, то есть во внутренних углах пересечения наклонной крыши, поэтому в них тоже необходим обогрев.
Методы крепления тепловыделяющей жилы подбираются в зависимости от типа кровельного материала. На мягких крышах используют механический способ крепления с помощью клипс, которые прибиваются к поверхности. Места соединения обрабатывают герметиком. На сторону крыши длиной около 10 метров понадобится около 50-55 клипс, при укладке способом «змейка».
Возможен и монтаж с помощью клея. На металлической кровле монтаж провода производят с помощью приклеивания скоб специальным клеем. На каждый шов требуется 5 скоб
При клеевом способе важно обратить внимание на качество клея и соблюдать технологию его использования, в связи с тем что на металлических крышах особенно сильно возникает наледь и греющая жила должна быть надежно зафиксирована. Крепление же скоб с помощью гвоздей и шурупов к металлической крыше применяется редко, из-за прямого воздействия на материал кровли и нарушения антикоррозионного покрытия
Схема автоматики обогрева крыши.
В желобах шириной менее 15 см провод размещают без жесткой фиксации, в более широких желобах рекомендуется размещать две жилы, разделенные между собой вставками. Непосредственно в водосток или воронку жилу нужно опустить на 30-40 см для предотвращения скопления льда, так как обмерзание водостоков приводит всю систему стока талых вод в негодность.
Проектирование работ
Как и любые строительные работы обустройство должно начинаться с обследования объекта, составления технического задания и проектирования. В первую очередь выделяются места интенсивного образования наледи:
всегда под подозрением желоба водостоков;
зона особого риска воронки для отвода воды;
канализационные ливневки;
стоит обращать внимание на водосборники дренажи;
места образования сосулек – карнизы кровли;
стыки кровельных скатов.
Обязательно учитывается тип кровли и ее особенности – угол ската, геометрия, материал покрытия и ряд других факторов. Большое значение имеет кровля холодная или теплая. Если при проектировании мансарды допущены ошибки, то это может создать дополнительные проблемы. При обильных осадках снег скатывается с крыши и образует обледенение на холодной кромке. Соответственно в этих местах требуется прокладка теплового кабеля. Причем укладываться он должен петлями или зигзагами, диаметром 30-50 см. На холодных крышах такой проблемы нет.
