Обратный осмос своими руками: пошаговая инструкция по сборке и монтажу

Установка фильтрующих элементов и накопительного бака

Модули фильтрационной системы нужно компактно и удобно скомпоновать под раковиной. Выбираем стенку, на которой будет висеть блок фильтров, и вкручиваем в нее шурупы. Дальше действуем по такой схеме:

• Устанавливаем картриджи в колбы фильтров, четко соблюдая очередность, прописанную в инструкции.
• Вставляем мембрану в корпус.

Трубки для соединения частей фильтра смазываем силиконом и подключаем в правильном порядке.

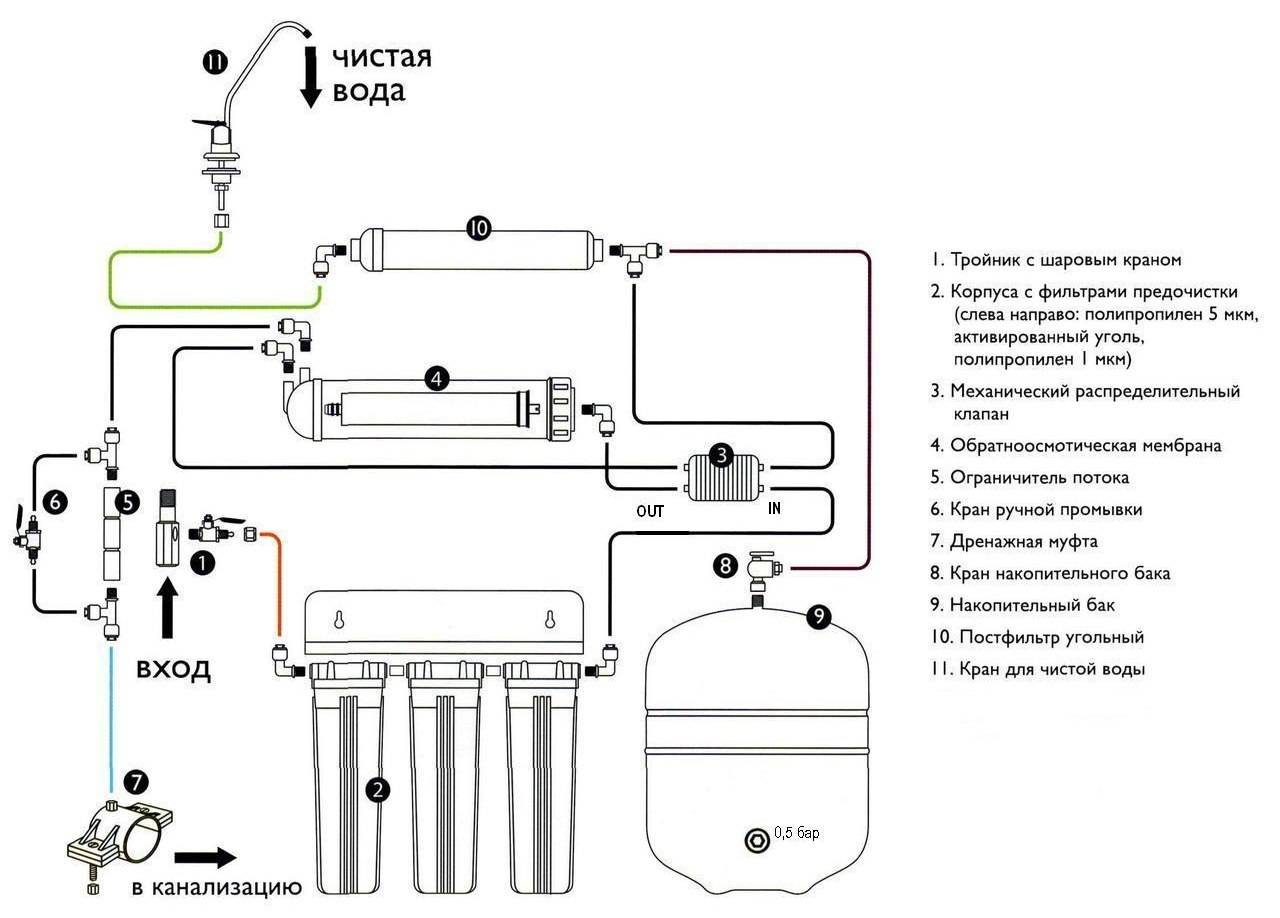

Схема подсоединения трубок:

• Трубка подачи воды – входное отверстие первого фильтра.
• Накопительный бак – входное отверстие фильтра 5-й ступени.
• Выход 5-й ступени – питьевой кран.
• Выход мембранного фильтра (4-я ступень) – дренажное отверстие (хомут).

Как подсоединяются трубки:

• Обрезаем трубку по размеру под прямым углом (должен быть небольшой запас, трубка будет заглублена на 1,5–2 см с каждой стороны).
• Нажимаем пальцами на цангу – пластиковое кольцо, которое выступает из колбы, – и аккуратно достаем заглушку. Если она не вынимается, нужно нажать немного сильнее, чтобы давление было равномерным.
• Снова надавливаем на цангу и вставляем трубку так, чтобы она вошла до упора.
• Надеваем стопорную клипсу-полукольцо на цангу.
• Проверяем качество соединения, потянув трубку на себя.

Чтобы подключить накопительный бак, на резьбу патрубка, уплотненную ФУМ-лентой, закручиваем кран из комплекта, а в него вставляем нужную трубку.

На следующем изображении – схема установки системы с минерализатором.

Подробности монтажа наглядно продемонстрирует следующее видео.

Как работает конструкция и каково ее назначение

Обратный осмос представляет собой процедуру, которая заключается в разделении водного потока на две неодинаковые части с разной плотностью: чистая вода и вода с множеством грязи.

Чтобы совершить это разделение надо употребить специально предназначенную мембрану с наличием маленьких отверстий. Когда вода проходит сквозь картриджи, где предварительно очищается, то устраняются разные частицы, оставшийся хлор, разного рода соединения. Оказавшись в мембране, вода минует ее слои, затем делится на два потока.

Концентрат уходит в канализацию, пермеат – в накопительный сосуд, обеспечивающий продуктивность, нужную пользователю, в общем, то, что не способна сделать мембрана. Сквозь поры мембраны проходят лишь миниатюрные частицы, размером с молекулы воды, даже меньше.

Мембрана не пропустит крупные частицы, однако, те могут засорить миниатюрные поры, потому необходимы дополнительные действия. Перед процедурой обратного осмоса надо хорошенько подготовить ее.

Чтобы ликвидировать грязь механическим путем, применяют фильтры в количестве два штуки с наличием отверстий в один и пять микрон. Между данными фильтрами размещают еще фильтр с угольным наполнителем, который задерживает частицы различных веществ в воде. Это могут быть части хлора и его соединений, железа тяжелых металлов и другие.

Молекулы отдельных веществ намного меньше размерами в сравнении с молекулами воды. При неимении предварительного очищения они способны миновать мембрану, следовательно, загрязнить воду.

Полученные после процедуры продукты именуют концентрат, где собрана грязь, и пермеат. Кстати, концентрат составляет примерно 60-65% от воды, утилизируется и отправляется в канализацию.

Пермеат представляет собой чистейшую воду, ее уровень очищения доходит до 98%. Наряду с вредящими загрязнениями, фильтры и мембрана еще устраняют много полезных частиц, которые обеспечивает необычной привкус и характеристики натуральной воде для питья. Для устранения такого недостатка обычно пропускают пермеат через другой фильтр.

Чтобы снабдить воду минералами, являющимися полезными, применяют минерализатор. Благодаря биокерамическому фильтру с наличием турмалина можно добиться приближения составляющих пермеата к природному состоянию. Есть еще постфильтры, которые могут подвергать излучению ультрафиолету обычную воду.

Простейший постфильтр включает скорлупу кокоса и активированный уголь, при помощи чего, пермеат проходит дополнительное очищение, появляется естественный, достаточно приятный вкус. Если захочется, можно отказаться от подобных модулей, однако, вода, образовавшаяся после процедуры обратного осмоса, потеряет свои вкусовые качества и перестанет быть полезной.

Основной набор включает нужные элементы, способствующие нормальному функционированию системы. Если вода слишком грязная, выше установленной нормы или снабжающая водой система не в состоянии обеспечить стабильную работу прибора, то необходимо дополнительное оснащение с целью совершенствования.

Установка обратного осмоса для защиты от накипи

Для бытовой электротехники (электрочайника, стиральной и посудомоечной машинки-автомат, водонагревательного котла, бойлера и даже утюга с отпаривателем), накипь – это быстрая «смерть». Осадок оседает на нагревательных элементах, которые являются самыми главными и дорогими запчастями электротехники. В результате ТЭНы начинают малоэффективно работать, в итоге перегорают. Поэтому фильтры полифосфатной солью уберегут ваши приборы. Но эту воду нельзя пить.

Также обратный осмос в районах с сильно минерализованной водой – это единственный выход уберечь электротехнические приборы контактирующие с водой. Установка осмоса обессоливает жидкость, уничтожает соли жёсткости.

Очистка воды важна для человека по двум причинам: для здоровья и сохранения водонагревательных приборов. Количество солей и металлов в H2O определяется кипячением, если появляется накипь (твердые отложения или нерастворимый осадок – продукт разложения солей жесткости), требуется установка осмоса фильтра.

Употребление такого насыщенного раствора постепенно приведет к камнеобразованию в организме.

Полезна ли очищенная таким способом вода

В обществе и научных кругах бытуют две точки зрения о том, насколько полезна вода, очищенная с использованием обратного осмоса, для человеческого организма.

1. Сторонники первой, утверждают, что вода в человеческом организме выполнят только роль растворителя, и, соответственно, чем она чище, тем лучше.
2. Их оппоненты придерживаются мнения, что поступающая в организм человека вода несет вред от обратного осмоса.
   Жидкость должна, в обязательном порядке, содержать различные микроэлементы, обеспечивающие здоровье человека.

И те и другие, используют множество аргументов, однако, доказательств абсолютной правоты одной из сторон специалистами, пока не найдено.

В качестве же доводов в пользу использования очищенной способом обратного осмоса воды можно привести следующие:

• содержание минеральных веществ в воде далеко от тех норм, которые необходимы для жизнедеятельности человека, львиную их долю он получает с пищей;
• далеко не всегда минеральные вещества в воде находятся в форме, которая усваивается организмом;
• очищенная таким образом вода обладает отличными экстрагирующими свойствами, что позволяет при ее использовании получать полезную и вкусную пищу;
• чистая вода не вызывает аллергических реакций;
• в результате употребления чистой воды, невозможно накопление в организме вредных веществ.

Именно, эти достоинства обусловили широкое применение установок обратного осмоса для некоторых отраслей промышленности.

Аквафор DWM 101S Морион

Этот обратноосмотический фильтр компактен и экономичен. Четыре ступени очистки защищают от вирусов, паразитов, бактерий, одновременно устраняя жёсткость. Присутствуют стадии минерализации и постфильтрации, в наличии накопительная ёмкость.Отныне чайник будет чист. Мягкая вода улучшает качество блюд, приятна на вкус.

Для удобства эксплуатации картриджи различаются по цветам:

• К2 (К1 — 02) — чёрным;
• К5 (К5 — 05) — синим;
• К7 (К1 — 07М) — белым;
• Мембранный — красным.

Качество воды будет соответствовать санитарным нормам, а срок службы фильтров продлевается своевременной заменой составляющих элементов очистки.

Основная нагрузка падает на фильтры К2 и К5, поэтому меняют их чаще — в соответствии с прилагаемой инструкцией раз в 3-4 месяца. Ресурс сокращается из-за аварий в водопроводной сети и проводимых ремонтных работ. При повторном включении вода из крана течёт ржавая с дополнительными взвесями и примесями песка и ила. Неблагоприятен период и перед началом отопительного сезона. Загрязнённые картриджи Аквафор DWM 101S Морион приходится менять чаще, раз в 2 месяца. При отсутствии аварийных ситуаций данная модель фильтра Аквафор может благополучно прослужить до полугода без замены элементов очистки.

Срок службы К7 — до года, а половолоконной мембраны, в зависимости от условий эксплуатации, вдвое выше.

Повысить долговечность домашнего очистительного сооружения Аквафор можно установкой на вводном трубопроводе в квартиру предфильтра на 5 мк. Грязь водопроводной сети отсеится, и ресурс фильтра Морион DWM 101S повысится.

ВАЖНО:: При смене картриджей K2 и K5 (меняются чаще) промывка блока обратноосмотической мембраны не требуется, нет смысла пропускать через него воду в течение часа. Во избежание загрязнения заблаговременно снять мембранный модуль, промыть систему в течение 10 минут

При смене отдельно мембранного модуля — промываем только его.

Промывка модуля кондиционирования сопровождается многократным заполнением бака с последующим сливом содержимого — так фильтр подготавливается к работе.

Проведём замену фильтрующих элементов на примере К2, К5 и модуля кондиционирования.

Состоит из ряда последовательных действий:

1. Извлечь фильтр.
2. Перекрыть кран подачи воды к прибору очистки.
3. Открыть кран смесителя для спуска давления водопроводной сети.
4. Снять крышку прибора, повернув пластмассовые болты на 90 градусов против часовой стрелки. Мелкие элементы обслуживания при монтаже оставляют под крышкой — достаём оттуда заглушку.
5. Демонтировать мембранный модуль. Выкрутить фильтр, нажав на красную кнопку.
6. Снять картридж К2, нажав и придерживая чёрную кнопку.
7. Открутить К5, нажимая на синюю кнопку.
8. Достать новые картриджи из полиэтилена, смочить водой резиновые уплотнители.
9. Вкрутить сменные картриджи в соответствии с цветовой разметкой по часовой стрелке до щелчка: под чёрную кнопку — К2, синюю — К5, белую — К7М.
10. Установить под красным клапаном сервисную заглушку.
11. Открыть входной кран к фильтрам и кран чистой воды на 10 минут. Начинается промывка.
12. Перекрыть подачу и поменять картриджи К2 и К5 местами согласно таблице в инструкции к эксплуатации фильтра.
13. Извлечь заглушку под красной кнопкой, установить мембранный фильтр.
14. Перекрыть подачу воды к фильтрам, отрыть кран.
15. Провести промывку, заливая бак и опустошив 2-3 раза.
16. В момент прохождения воды через мембранный фильтр из крана чистой воды вода сначала течёт каплями. Как только сформируется струйка — закрыть краник — идёт заполнение бака.
17. По мере заполнения 2 раза бак осушить. В третий раз — содержимое готово к употреблению.

На вкус и вид очищенная «живительная влага» исключительна, без посторонних привкусов и запахов.

Установка фильтров

Ответить на вопрос «как установить фильтр для воды под мойку» проще всего, перечислив необходимые операции и особенности их выполнения поочередно. Следуя этой инструкции пошагово, выполнить монтаж фильтра для очистки воды будет не сложно.

1. Специалисты рекомендуют устанавливать кран фильтра не вместо стандартного, а рядом с ним. Для этого потребуется просверлить дополнительное отверстие с учетом необходимого диаметра.
2. Для устройства ответвления, подающего воду к фильтру от общего трубопровода, необходимо предварительно перекрыть водоснабжение вентилем и слить остатки жидкости с соответствующего участка. После этого в соответствии со схемой, прилагаемой к изделию, разъединяют существующую подводящую сеть холодной воды (в большинстве случаев это делается в месте подключения гибкого шланга). Используя тройник или адаптер, подключают отвод на фильтр. Таким образом, в два входных отверстия тройника будут входить разъединенные части, а в третью – фильтровый отвод.
3. Если изделие продавалось не в собранном виде, установка фильтра для воды под мойку включает в себя работы по сборке. Наглядная схема и все необходимые комплектующие есть в наборе.

Схема установки стандартного многоступенчатого фильтра

К собранной модели подсоединяются пластиковые шланги для входа и выхода воды. Для этого в местах подсоединения удаляют заглушки и стопорные полукольца.
Кран на мойке закрепляется гайками и шайбами.
Шланг, предназначенный для подсоединения к крану, надевается на пистон.
При помощи установленных шлангов подключают очистительную конструкцию к водопроводу и установленному на мойке крану. Особого внимания требует подключение к крану. Вставленный в трубу пистон упирают в стену и надавливают таким образом, чтобы расстояние между краями пистона и трубы не превышало 2 мм. Другой конец шланга продевается через крепежную гайку, которая, в свою очередь, плотно заворачивается.
Если конструкция предусматривает наличие дренажного отвода, его необходимо завести в канализационную трубу, просверлив в ней отверстие и используя дренажный хомут из комплекта фильтра для крепления.

Монтаж фильтра для воды с обратным осмосом

Все резьбовые соединения уплотняются и герметизируются с использованием ленты-ФУМ либо льна и герметика.

Принцип работы и назначение системы

Обратным осмосом называют процесс, в котором поток воды разделяется на две неравные части с различной плотностью. Одна часть представляет собой чистую воду, а вторая – воду с большим количеством загрязнений.

Для такого разделения используется специальная мембрана с очень мелкими отверстиями. Их размер составляет 0,0001 микрон.

Вода, проходя через картриджи предварительной очистки, освобождается от взвешенных частиц, остатков хлора, органических соединений.

Основа системы обратного осмоса — мембранный фильтр

Строение мембранного фильтра

Фильтр обратного осмоса задерживает вредные примеси

Составляющие модуля мембранного фильтра

Попадая в обратноосмотическую мембрану, вода проходит через ее полупроницаемые слои и разделяется дальше на два потока.

Один из них, концентрат, сбрасывается в канализацию, а второй, пермеат, попадает в накопительный резервуар, который компенсирует неспособность мембраны обеспечить в проточном режиме достаточную для пользователя продуктивность.

Через поры мембраны могут проникать только частицы, размер которых соответствует размеру молекулы воды или меньше.

Крупные частички через мембранный барьер не проникнут, но они способны засорить эти мелкие поры, поэтому перед тем, как подвергать воду процедуре обратного осмоса, ее необходимо подготовить.

Поры мембраны в 200 раз меньше за вирусы и в 4 тыс. раз меньше чем бактерии. Она пропускает через себя только молекулы воды и кислорода

Для механического удаления загрязнений используют два фильтра с отверстиями соответственно в пять и в один микрон. Между этими двумя фильтрами устанавливают еще один – с угольным наполнителем. Он задерживает молекулы различных химических веществ, растворенных в воде: железа, соединений хлора, тяжелых металлов и т.п.

Молекулы некоторых веществ по размеру меньше, чем молекулы воды. Если предварительная очистка отсутствует, они могут проникнуть сквозь мембрану и загрязнить воду.

Продукты, полученные в результате обратного осмоса, называют пермеат и концентрат. Последний – это та часть воды, в которой сконцентрированы загрязнения. Эта часть составляет обычно около 60-65% воды, она утилизируется в канализацию.

Обратный осмос используется для очистки воды на молекулярном уровне.

Пермеат – это очень чистая воды, степень очистки достигает 98%. Вместе с вредными загрязнениями мембрана и фильтры отсекают также многие полезные вещества, которые придают природной питьевой воде уникальный привкус и свойства. Чтобы устранить этот небольшой недостаток, пермеат пропускают через еще один фильтр.

Для обогащения воды полезными минералами, используют минерализатор. Биокерамический фильтр с турмалином позволяет приблизить структуру пермеата к естественному состоянию. Существуют также постфильтры со способностью подвергать воду ультрафиолетовому излучению.

Самый простой постфильтр содержит активированный уголь и кокосовую скорлупу. С его помощью пермеат подвергают дополнительной очистке и придают ему приятный природный вкус. При желании, от таких модулей можно отказаться, но тогда вода, полученная из системы обратного осмоса, будет не такой вкусной и полезной.

На этой схеме подробно отражен порядок подключения и функционирования системы обратного осмоса и обозначены все ее основные элементы

В базовой комплектацию входят необходимые элементы, которые могут обеспечить эффективную работу обратного осмоса.

Если же загрязненность воды превышает норму или система водоснабжения не способна обеспечить нормальную работу устройства, то его усовершенствуют с помощью дополнительного оборудования.

Работающая установка обратного осмоса

Составные элементы установки тонкой очистки

Повышающий давление насос

Установка системы своими руками

Интересные факты, плюсы и минусы мембранной очистки представлены в этой статье.

Как это работает

Процесс осмоса основан на свойстве воды выравнивать уровень содержания примесей в растворах разделенных мембраной. Отверстия в этой мембране настолько малы, что проходить через них могут только молекулы воды. Если в одной из частей такого гипотетического сосуда увеличить концентрацию примесей, вода начнет перетекать туда до тех пор, пока плотность жидкости в обеих частях сосуда не выровняется.

Обратный осмос дает прямо противоположный результат. В этом случае мембрану используют не для выравнивания плотности жидкости, а для того, чтобы с одной ее стороны собрать чистую воду, а с другой — раствор, максимально насыщенный примесями. Именно поэтому такой процесс называют обратным осмосом.

Все эти химические особенности мало интересны покупателям, особенно тем, кто не слишком хорошо разбирается в науке. Им достаточно понимать, что центром системы обратного осмоса является специальная мембрана, поры которой настолько малы, что не пропускают ничего, что превышает размеры молекулы воды, а это значительная часть загрязнений, содержащихся в водопроводной воде.

Увы, молекула воды — не самая маленькая на земле, например, молекулы хлора значительно меньше, поэтому они также могут просачиваться через мембрану. Кроме того, контакт с крупными взвесями этой мембране противопоказан. Ее мелкие поры при таком воздействии быстро засорятся, и этот элемент придется сразу же заменить.

Чтобы этого не произошло, в систему обратного осмоса включают еще три дополнительных фильтра, с помощью которых вода проходит предварительную подготовку. Мембрана разделяет частично очищенную воду на две неравные части. Примерно треть поступившего объема представляет собой чистую воду, которая затем поступает в накопительный бак.

Еще две треть объема воды — это часть, в которой сконцентрированы загрязнения. Такой концентрат сливается в канализацию. Между баком и краном обычно имеется небольшой контейнер. Здесь устанавливают картридж, который предназначен для повышения качества уже очищенной воды, например, для насыщения ее полезными минералами.

Схематически принцип действия обратного осмоса можно описать так:

Вода поступает из водопроводной системы на фильтры предварительной очистки. Затем жидкость проходит процедуру обратного осмоса. Очищенная вода поступает в накопительный бак. Концентрат, содержащий отфильтрованные загрязнения, перемещается в канализацию. Чистая вода из накопительного бака поступает на кран для чистой воды непосредственно или через дополнительные устройства.

Таким образом, система обратного осмоса представляет собой набор устройств, которые обеспечивают возможность получить питьевую воду с высокой степенью очистки. До недавнего времени такие системы использовались, главным образом, в промышленности, на предприятиях общественного питания в оздоровительных учреждениях и т.п.

Но из-за растущих требований к качеству водопроводной воды в последние годы популярность приобретают системы обратного осмоса, предназначенные для использования в быту. Они различаются по комплектации, производительности, размерам накопительной емкости и т.п. Фильтры и мембрану нужно периодически заменять.

Как определить, что мембрана нуждается в замене? По мере эксплуатации ее поры забиваются, и наступает момент, когда вода просто не проходит в накопительный бак. Такую мембрану придется заменить в любом случае. Но специалисты рекомендуют выполнять замену значительно раньше.

Для определения качества воды, очищенной с помощью системы обратного осмоса, используют электронный прибор — TDS-metr. С его помощью определяют уровень содержания солей в воде.

Для водопроводной воды до очистки этот показатель может составлять 150-250 мг/л, а после очистки по технологии обратного осмоса нормой считается солесодержание в пределах 5-20 мг/л. Если количество солей в очищенной воде составляет более 20 мг/л, мембрану рекомендуется заменить.

Установка дополнительных приспособлений

Усовершенствовать установку обратного осмоса фильтра можно как на стадии сборки, так и в собранном виде, но регулятор давления лучше взять и установить вместе с установкой обратного осмоса.

Давление в водопроводе больше 6,6 – нужен редуктор, меньше 2,2-2,8, значит понадобится насос, приборы сглаживают скачки и гидроудары в трубопроводе (важно для частных домовладений). В местности с сильно загрязненной H2O, монтируют дополнительный магистральный фильтр грубой очистки, обеззараживают с помощью ультрафиолетовых ламп

Любителям минеральной воды возможно приобрести минерализаторы, биокерамические картриджи.

Насос повышенного давления

Помпу ставят на установку обратного осмоса после или перед фильтрами предочистки в разрыв гибкой трубки, вместе с ним устанавливается датчик регулирования, который включает и выключает насос, в зависимости от скачков давления. Крепят приборы к ровной горизонтальной или вертикальной поверхности используя кронштейн и шурупы.

Датчик монтируют перед накопительным бачком. В случаях, когда напор часто и резко повышается до 4 атм, делают монтаж клапана понижения давления. Его монтируют до помпы и надежно защищает установку обратного осмоса фильтра от протечек.

Ультрафиолетовая лампа

В теплых и сырых помещениях, в летнее время или при долговременных простоях в установке обратного осмоса наблюдается повышенное количество микроорганизмов, качество воды резко падает, быстро изнашиваются картриджи, становится маленький напор. Для устранения этих неприятностей, избежания появления плесени и других наростов в стаканах фильтра, установите ультрафиолетовую лампу для дезинфекции.

Устройство представляет УФ обеззараживатель в середине которого по трубке проходит водичка, сделан из нержавейки и дополнен блоком питания, который позволяет прибору корректно работать. Закрепляется лампа на площадке фильтра при помощи двух клипс, подсоединяется ко входу установки обратного осмоса или перед накопительным баком.

Минерализатор для воды

https://youtube.com/watch?v=bP_OIBEw2Ss

Некоторые установки обратного осмоса способны очистить жидкость до 99,9% от всех примесей. Постоянное употребление дистиллированной H2O нанесет вред здоровью. Для обогащения водички полезными микро и макроэлементами, для регулирования pH до нормального уровня (6,5-8) установите минерализатор воды.

В зависимости от производителей они добавляют кальций, магний, цинк и другие важные для человека вещества. Ставят устройство непосредственно после мембраны, вместе с ним устанавливается двойной краник, чтобы хозяева пользовались, как минеральной (для питья), так и дистиллированной водичкой (для готовки, в ней быстрее растворяются микроэлементы из продуктов).

Принцип действия системы

Начнём из далека, точнее из понятия, что собственно такое осмос? В первую очередь – это физическое явление, для его описания следует подключить фантазию и представить любую емкость. Дальше установим в эту емкость гибкую перегородку, к примеру, она может быть из тонкой резины. У нас вышло две камеры. Теперь наполняем их водой в равных пропорциях, перегородка остается в неизменном виде.

Продолжаем эксперимент наливаем в одну камеру воду, а во второю водный раствор сахара, он должен быть очень крепким. Реакция перегородки предсказуемая, он выгибается в сторону отделения с чистой водой. Водный раствор сахара выдавливает чистую воду.

Сила, которая потребуется для выравнивания перегородки называется осмотическое давление. Иными словами – это некая сила, которую нужно приложить для определенного действия. Подобное явление происходит по той причине, что в одном отделение есть то чего нет в другом. Это именуется понятием разность потенциалов. Это вызывает движение от большего к меньшему для создания равновесия.

Теперь попробуем сделать нашу перегородку проницаемой, и сахар из первого отдела начнет переходить во второй с чистой водой и этот процесс будет продолжаться пока водные составы не уравновесятся, а значит тут также работает осмотическое давление.

Далее можно еще больше усложнить задание – делаем перегородку с такой степенью проницаемости, чтобы сахар не смог пройти. Что теперь мы увидим? Вода будет проникать в камеру с сахарной водой и разбавлять её пока не уравновесится система. Это процесс именуется осмосом.

А коль мы уже знаем, что такое осмос, то разобраться в системе с обратным осмосом для нас не составит труда. Обратный осмос представляет собой противоположный процесс. Давайте рассмотрим на нашем примере. Принцип действия системы с обратным осмосом будет реализоваться если на воду с сахаром осуществлять давление. В таком случае будет происходить процесс перехода чистой воды в соседнюю камеру из «сахарной». По этой схеме и происходит очистка.

Важно чтобы такое давление равнялось осмотическому. И чем больше осуществлять давление, тем сильнее будет выдавливаться чистая вода в соседний отдел – собственно так и выглядит обратный осмос

На нашем примере мы видим процесс обессахаривания (очистки), а в более широком смысле при применении данной системы в фильтрации воды обратный осмос будет работать на деминерализацию, опреснение или обессоливание.

В современных системах очистки воды подобная схема выглядит таким образом:

1. Водопроводная вода поступает в систему.
2. Через тройник вода отправляется в механический фильтр очистки. Тут проходит процесс фильтрации её от грязи, осадков, ржавчины.
3. Дальше вода отправляется в угольный фильтр, где происходит процесс очищения воды от органики и хлора.
4. Дальше вода доходит до механического микронного фильтра, тут остаются мульти-химические соединения. Также этот фильтр не пропускает в воду угольную пыль.
5. Дальше вода проходит к основному фильтру очистки – мембране обратного осмоса.

Мембрана обратного осмоса имеет два выхода, через один мы получаем чистую воду, а через второй выводиться, так называемая не продавленная вода (концентрированная вода, грязная). Такая вода через мембрану отправляется в канализацию, чистая вода, посредством присутствия в схеме водного переключателя, накапливается в бачке. Включая кран для воды, груша в бачку выдавливает воду, и она отправляется на последнюю очистку в угольный фильтр, а уж потом вода вытекает из крана. Также система может включать минерализатор, он будет находиться после последнего фильтра. Минерализатор обогащает воду после очистки минералами и нормализует её структуру.

Систему работы современно го фильтра обратного осмоса можно увидеть на фото.

Еще около половины столетия тому назад люди не знали, что делать с такой силой, но во времена освоения пустыни вопрос получения питьевой воды стал очень остро и тут то вспомнили про обратный осмос, так как проводить дистилляцию было очень дорого.

В современных условиях подобные системы доступны каждому. Так, система которая фильтрует воду с применением системы обратного осмоса, производит гиперфильтрацию, очищать с их помощью можно водопроводную воду, а также воду из скважины. Фильтр системы или полунепроницаемая мембрана отсеивает вредные примеси. И до потребителя попадает чистая, супер фильтрованная вода. Также подобные системы фильтрации воды применяют для очистки воды в промышленных масштабах.

Производители и цена осмотической системы очистки воды

Средняя цена за обратноосмотический фильтр колеблется в пределах 7 000 – 10 000 рублей. Если семья активно использует этот агрегат, то двукратная замена картриджей в год обойдется примерно в 25% стоимости самого прибора. Предположим, что вы приобрели устройство за 10 000 рублей и потратили 5 000 рублей на замену картриджей. Итого 15 000 рублей в год.

Семья из четырех человек потребляет около 2920 литров питьевой воды в год (2 литра х 365 дней х 4 человека). Стоимость 1 литра очищенной воды составляет в среднем 5 рублей 14 копеек. Срок службы фильтра не мене 10 лет. Тогда, при стоимости оборудования в 150$, затраты на амортизацию в год составляют 30$. Стоимость расходных материалов складывается из:

• стоимости предварительных фильтров (меняются два раза в год) 11$ х 2=22$;
• стоимости постугольного фильтра (меняется один раз в год) 13$;
• стоимость мембраны, из расчета трехлетней эксплуатации, составит 38$/3=12.67$.

Итоговая сумма затрат в год 48$. Цена за 1 литр воды очищенной данным фильтром составит всего 0,016$. (48$ / 2920л), что практически в два раза ниже, чем обойдется покупка и доставка бутилированной дистиллированной воды. А это экономия почти 30 000 рублей в год и при этом не нужно регулярно ходить за питьем в магазин или заказывать доставку на дом.

Конечно, покупать систему фильтрации обратного осмоса нужно только у официальных представителей или в специализированных магазинах, где продается качественная продукция со всеми сертификатами и гарантийным сроком.

Зарубежное оборудование, естественно, стоит дороже, так как они выполнены из более качественных материалов и элементов конструкции, однако они не всегда подходят под условия использования в нашей стране. К тому же не всегда можно найти картриджи для европейских устройств. Поэтому лучше отдать предпочтение отечественным производителям.

Среди российских фирм производителей хорошо себя зарекомендовали фильтры обратного осмоса , «Барьер», «Атолл». Средняя стоимость оборудования «Аквафор» и «Барьер» составляет 7 000 – 11 000 рублей, в зависимости от комплектации. А вот фильтры , благодаря использованию американских комплектующих, обойдутся потребителем в сумму от 12 000 до 17 000 рублей.

Принцип работы

Схема обратного осмоса подразумевает собой фильтрацию раствора под высоким давлением с помощью полупроницаемой мембраны. Через мембрану могут пройти только молекулы воды, а все остальные примеси остаются с той стороны.


Схема обратного осмоса

 Получается, что схема подключения обратного осмоса позволяет очистить воду от таких примесей:

• Органики;
• Марганца;
• Хлора;
• Железа;
• Пестицидов;
• Нитратов;
• Фосфатов;
• Свинца;
• Кадмия;
• Бактерий;
• Радиоактивных изотопов;
• Прочих.

Схема подключения фильтра обратного осмоса – это идеальное решение для тех, кто хочет получить идеально чистую питьевую воду. Фильтрующий элемент (мембрана) может быть выполнен в виде рулона.

Обратноосмотическая мембрана

Сама мембранная конструкция состоит из пакета с тремя герметичными кромками. Четвертую кромку прикрепляют к специальной перфорированной трубе для того чтобы осуществить отвод фильтратов. На трубу также вместе с пакетом накручивают и сетку, которая является сепаратором. Смесь, которую необходимо отфильтровать, перемещается продольно по межмембранным каналам, а отработанная жидкость (фильтрат) попадает в отводимую трубу по специальному дренажному каналу. Как видно, схема установки обратного осмоса достаточно проста, если учитывать то, какую сложную работу она выполняет.

Мембрана такого типа характеризуется высокой плотностью упаковки (от 300 до 800 м3/м2). Для того чтобы увеличить срок службы мембраны предварительно вода очищается от механической примеси, также от различных щелочей и кислот, растворенных в ней. А производительность мембраны увеличивается, если используется схема подключения обратного осмоса с помпой.

В зависимости от того, какое качество исходной воды, первые три фильтра необходимо менять каждые полгода или год. Стандартной производительностью таких фильтров является 200 литров в сутки. Для того чтобы компенсировать небольшую производительность мембраны устанавливают небольшую накопительную емкость на 12 литров. А вот схема подключения обратного осмоса с минерализатором применяется в случаях, если вы хотите, чтобы на выходе вода получалась насыщенная минеральными компонентами. Конечно, минеральные вещества, растворенные в воде, не будут усвоены организмом, но зато такая вода будет привычной для вас на вкус. Таким образом, схема подключения системы обратного осмоса с минерализатором дает возможность получить привычную по вкусу воду, но очищенную от вредных примесей.
Схема системы обратного осмоса в большинстве случаев включает в себя такие ступени:

1. Механический предфильтр устанавливается с целью устранения из водопроводной воды различных механических включений. Если вода характеризуется повышенной кислотностью, а также в ней обнаружено высокое содержание железа и марганца, то для полной комплексной очистки необходимо установить картридж ДАМФЕР (с засыпкой).
2. Чтобы устранить из воды активный хлор и органические вещества применяется фильтр, созданный с использованием активированного угля в гранулах. При повышенной жесткости воды в комплект добавляется фильтр с кристаллами гексаметафосфата или ионообменной смолы.
3. Третьей ступенью служит фильтр механической очистки, изготовленный на основе спрессованного активированного угля.
