Разновидности сливных конструкций для душа
Существует большое разнообразие разновидностей сливов для душа в полу под плитку подобного типа. Душевые трапики могут отличаться по форме, конструкции, размерам (по высоте), по материалам изготовления. Касаемо формы решеток, они могут быть прямоугольными, квадратными или круглыми.
А по конструкции различают пристенные, точечные и линейные приспособления. Линейные конструкции устанавливаются, чаще всего, в углу или по краю душевой. Точечные трапы могут быть расположены в любом месте на полу под плиткой, Ну а пристенные устройства монтируются преимущественно у одной из стенок.Различаются трапы также по типу выпуска: горизонтальный или вертикальный. От его расположения зависит, в каком направлении будет подключаться к сливу канализационная труба.
Как правило, в конструкции большинства трапов предусмотрен обыкновенный гидрозатвор, располагающийся в сифоне. Но такое устройство обладает одним существенным недостатком – если долго не пользоваться душем, то вода внутри испаряется, и неприятные запахи проникают в ванную комнату. В этом случае, лучше выбрать трапик для пола душа с сухим затвором.
Конструкции, имеющие сухой затвор, полностью изолируют помещения от проникновения запахов из канализации, поскольку в этом устройстве, кроме водного затвора, имеются еще несколько заслонок, которые перекрывают канал под действием собственного веса. Когда вода проникает в сливной канал, то эти заслонки открываются, беспрепятственно пропуская жидкость, а потом снова закрываются.
Слив в плиточном полу душевой устанавливают в самом удобном для этого месте. Главное, чтобы трап располагался в самой низкой точке санузла, обеспечивая эффективный сбор стекающей жидкости. Так, сливное отверстие может монтироваться в следующих местах:
- В центре душевой кабинки или с незначительным смещением в одну из сторон. Стандарт вариант расположения слива. В этом случае необходимо обеспечить соответствующий уклон пола от четырех стенок.
- У стены. В этом случае уклон пола выполняется от одной из стенок по направлению к сливному отверстию. Как правило, таким образом располагают щелевые трапы с высокой пропускной способностью, поскольку такие устройства засоряются реже.
- В углу. Сливное отверстие такого типа отлично смотрится на полу, не бросаясь в глаза. В этом случае уклон поверхности пола делают в двух плоскостях к нужному углу, обеспечивая сток воды к определенному месту.
Стоит отметить, что при выборе душевого трапа необходимо также обращать внимание на высоту приспособления. От этого параметра зависит, насколько нужно поднимать уровень напольного покрытия у сливного отверстия
Конечно, всем хочется, чтобы высота пола была как можно ниже, однако учитывайте, что чем больше высота трапа, тем у него выше пропускная способность
Поэтому существует особый вид трапа с регулируемой высотой, выбирая его, можно приспособить устройство к любой высоте стяжки
Конечно, всем хочется, чтобы высота пола была как можно ниже, однако учитывайте, что чем больше высота трапа, тем у него выше пропускная способность. Поэтому существует особый вид трапа с регулируемой высотой, выбирая его, можно приспособить устройство к любой высоте стяжки.
Порядок чистки дренажа кондиционера
Нередко собственник сам пытается почистить дренажную трубку кондиционера дома с помощью подручных средств, например, проволоки. Этот способ позволяет решить проблему, но всего лишь на несколько дней. Вскоре мусор из теплообменника вновь попадет в систему дренажа и забьет сливной шланг, что приведет к течи из кондиционера. Поэтому правильно будет очистить не только дренажную систему, но и произвести санитарную обработку фильтров, расположенных во внутреннем блоке.
Перед тем как почистить дренаж кондиционера самостоятельно, следует изучить инструкцию по эксплуатации установленного настенного аппарата, но в большинстве случаев прибор нужно частично разобрать. Как правильно провести демонтаж, лучше посмотреть на видео.
Очистку системы производят в следующей последовательности:
Предварительная подготовка. Перед тем, как очистить дренаж кондиционера, следует отключить прибор от электрической сети. Затем нужно демонтировать крышку, закрывающую доступ к внутреннему блоку кондиционера.
Очистка фильтров. После демонтажа крышки можно извлечь фильтры грубой очистки. Их нужно промыть под проточной водой, используя, при необходимости, мыльный раствор для удаления застарелой грязи. Вымытые фильтры нужно тщательно высушить.
Чистка поддона. Следующим шагом нужно извлечь поддон, в котором скапливается конденсат, одновременно отсоединив сливной шланг. Чтобы операция прошла правильно, рекомендуется уточнить способ отсоединения в инструкции по эксплуатации
Поддон тщательно промывают с мыльным раствором, особенно важно хорошо прочистить сливное отверстие
Чистка сливной трубки. Чтобы почистить сливную трубу, используют пылесос. При регулярной чистке он отлично справляется с удалением грязи, но если последнее обслуживание системы производилось давно, придется внутрь трубки залить специальную жидкость для чистки кондиционеров, которая размягчит засор. Жидкость заливают в трубку с помощью шприца и выжидают около 30 минут, после чего вновь используют пылесос, чтобы удалить размякшую грязь.
Обеззараживание системы. После проведения всех процедур очистки системы, следует позаботиться о дезинфекции прибора. Для обработки поддона, фильтров и трубки, в быту можно использовать хлоргексидин, который можно приобрести в любой аптеке (обзор средств приведен в этой статье, а общий порядок чистки сплит-систем можно найти тут).
Поддон протирают салфеткой, смоченной в растворе, фильтры обрабатывают через пульверизатор, а в сливную трубку хлоргексидин просто заливается на 15 минут, после чего ее промывают проточной водой.
Заключительный этап. После обработки основных систем следует мягкой платяной щеткой удалить пыль и грязь с теплообменника и установить крышку на место.
Регулярное обслуживание кондиционера позволит поддерживать благоприятный и безопасный климат в квартире.
Медные трубы для кондиционера
Для фреоновых магистралей кондиционера используют медные трубы, которые соответствуют ГОСТ стандартам по размеру диаметра, если выпуск производится отечественной компанией, и DINy или ISO стандартам, если это импортный материал.
Требования ГОСТ
Как правило, в таких нормативных документах указываются основные параметры и размеры, которым должен соответствовать товар, а именно:
- толщина стенок труб;
- диаметр труб и фитингов;
- вес изделия;
- содержание меди в процентном выражении;
- способ производства.
В России по стандартам ГОСТ медные трубы для кондиционеров и холодильников должны соответствовать следующим параметрам:
- изделия из отожженной меди имеют диаметр не более 7/8, а толщина стенок не превышает 0,65 мм;
- изделия из неотожженной меди имеют диаметр более 7/8, а толщина стенок не превышает 0, 85 мм.
Поставляются медные трубы в бухтах с заглушенными концами или готовыми отрезками до 4 метров в длину. Бухты тоже могут иметь разные размеры – от пары до нескольких десятков метров.
Любая компания, оказывающая услуги по монтажу климатической техники, обязана предоставить сертификат качества как на медную трубу для кондиционеров, так и на другие материалы, применяемые при установке охлаждающих устройств.
В этой таблице приведены некоторые параметры, которым по ГОСТ медных труб для кондиционеров должны соответствовать готовые изделия.
| Номинальный диаметр в дюймах | Толщина (мм) | Вес трубы (кг/м) |
| 1/2 | 1,0 | 0,42 |
| 3/4 | 1,15 | 0,68 |
| 1 | 1,25 | 0,97 |
| 1-1/2 | 1,5 | 1,7 |
| 2 | 1,75 | 2,6 |
| 2-1/2 | 2,0 | 3,7 |
| 3 | 2,25 | 5,0 |
У трубных изделий из меди, произведенных по зарубежным стандартам, эти параметры могут немного отличаться.
Преимущества
Почему именно этот металл используют для изготовления связующей фреоновой магистрали? Дело в том, что медь – это конструкционный материал, проявляющий идеальные свойства для монтажа кондиционерных коммуникаций. Она:
- имеет высокую степень устойчивости к коррозии, что исключает изменение сечения;
- обладает высокой прочностью относительно воздействия химически активных веществ (хладагента и масел);
- устойчива к колебаниям температуры в пределах от -150°C до +150°C;
- невосприимчива к воздействию ультрафиолета и теплового излучения.
Особенности монтажа на утепленный фасад или на вентилируемый
Как установить наружный блок кондиционера на вентилируемый фасад? Как закрепить кронштейны? Можно ли крепиться к каркасу стальному, оцинкованному, из нержавеющий стали или алюминиевому профилю?
Что из себя представляет этот, так называемый “вентилируемый фасад”?
Так выглядит схема монтажа вентилируемого фасада с установкой декоративной керамогранитной плитки
Чтобы уменьшить теплоотдачу здания и съэкономить на отделке (не нужно выполнять мокрую штукатарку, шпатлевку и окраску), его обшивают вентилируемым фасадом. К стене при помощи тарельчатых дюбелей крепится минераловатный (пенополистирольный) утеплитель. Около 4 см остается зазор для циркуляции воздуха, чтобы высушить эти слои, если на них попала влага. И поверх этого дом обкладывается различными материалами от керамогранита до алюминиевого листа, от асбестоцементных, фиброцементных листов или других материалов.
Вот этот вентилируемый фасад и создает большие сложности монтажникам для установки наружного блока кондиционера.

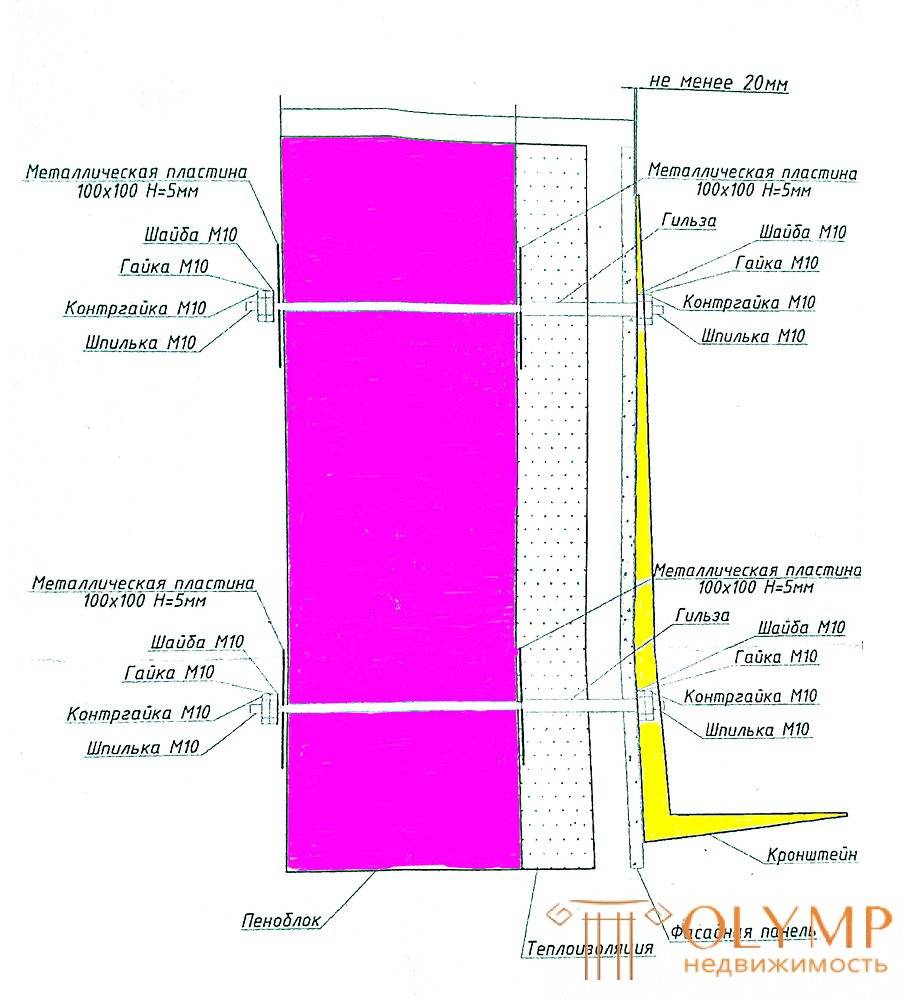

Проектировщики учли все ньюансы и создали чертеж для монтажа кронштейнов для установки кондиционера на вертилируемый фасад.
А теперь разберем информацию указанную на чертежах в деталях. Прежде всего, как вы должны были заметить, кронштейны должны быть всегда закреплены к фасаду здания на шпильках, очень длинных болтах от 12-14 мм и более, “глухарях”, как мы их называем. Шпильки ставятся иногда насковозь! Если стена дома сделана из пенобетона! На концы вместо одной гайки, следом накручивается вторая – контргайка. Все болты, шайбы, шпильки идут под номерами М10. Перестраховываемся.

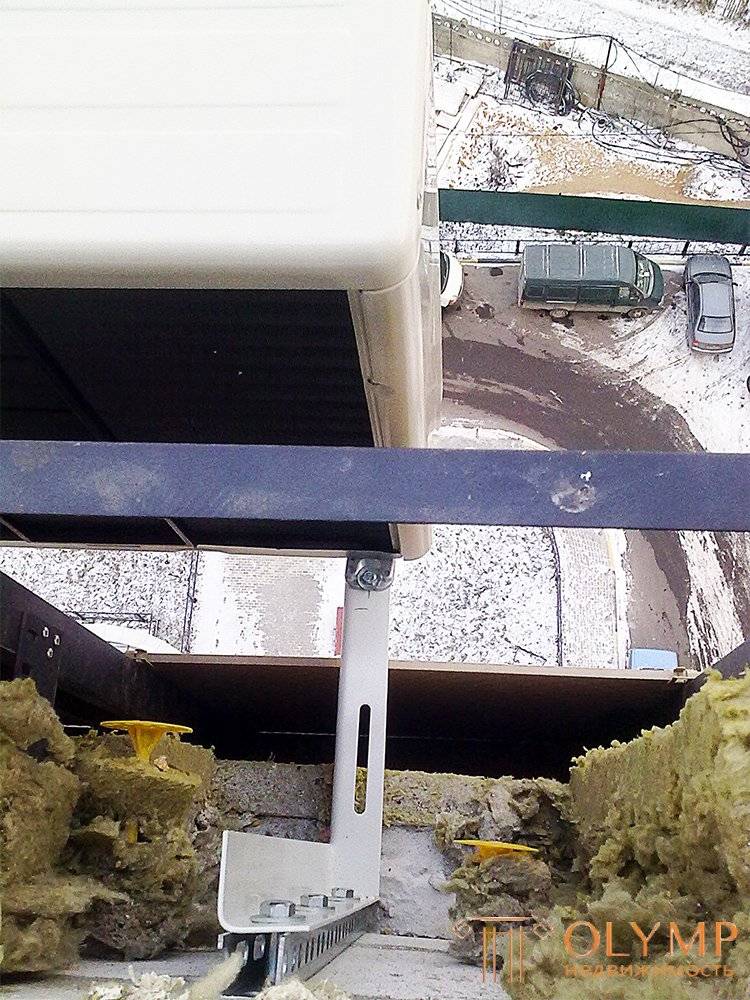

Всегда слой утеплителя на том месте, где будет стоять кронштейн, вырезается. Затем, по возможности, он ставится на место, им заполняются все пустоты.
Сами кронштейны покупаются удлиненные 500 мм на 500 мм, или 600 мм на 600 мм. Здесь необходимо, чтобы при установке самого наружного блока, расстояние между ним и фасадом было 8-10 см для забора воздуха вентилятором. А то смотришь иногда, как стоят такие блоки на коротких кронштейнах 450 на 450 мм и их блоки вплотную подходят к фасаду. Ни о какой нормальной работе наружного блока кондиционера уже речь не идет. А иногда их и просто “зашивают” тем самым выполняя некачественно.
У некоторых кронштейнов для крепления их к стене сделаны даже не два отверстия, а три. Как вы видите на этих фотографиях, что также повышает прочность конструкции.
Сплит-системы с дренажным насосом и причины засорения их дренажной системы
Если у вас установлена сплит-система с дренажным насосом, т.е. система без отвода конденсата на улицу, то причины подтекания конденсата могут быть следующими:
Поломка дренажного насоса. Насос может сгореть, либо начать работать на более низкой мощности. Даже наличие характерного для работы звука не говорит о том, что насос находится в рабочем состоянии. Его обязательно нужно снять и проверить.
- Засор в поплавковой камере. Если грязи скопилось очень много, то поплавок в поплавковой камере может зафиксироваться, из-за чего насос перестанет работать и отвод воды прекратиться.
- Поломка бесконтактного или поплавкового датчика.
- Пережатие трубки для отвода воздуха.
- Плохой контакт на клеммах питания насоса.
Что представляет собой конденсат?
Риск нанести вред здоровью от неправильного отвода испаряемой влаги намного опаснее угрозы поломки сплит системы. Хотя по своему химическому составу конденсат является просто обычной водой. Но дело в том, что в застоявшейся теплой влаге скапливаются болезнетворные микробы.
Последствиями не отведенного конденсата могут быть:
- неприятный затхлый запах из кондиционера;
- размножение возбудителей инфекции легионелл;
- образование различных форм плесневого грибка.
Ошибочно считать кондиционер главной причиной тяжелой «болезни легионеров». Опасный микроорганизм живет в почве, бассейнах, декоративных фонтанах. Везде, где есть застоявшаяся вода, даже в медицинском физиотерапевтическом оборудовании, есть угроза столкнуться с легионеллами.
Отвод лишней влаги из сплит системы нужен для здоровья вашей семьи. Постоянно сливаемый конденсат не даст шанса развитию застоя воды
Дренажная система предназначена для слива излишней влаги. Правильно выполненный отвод конденсата и своевременное техобслуживание делают климатическое оборудование совершенно безопасным.
Варианты отвода конденсата
Существует несколько способов дренажа кондиционеров. Самый простой – сделать в стене или окне отверстие и пропустить через него на улицу шланг, который одним концом соединяется с патрубком ванночки, находящейся под испарителем внутреннего блока агрегата. Именно простота проделываемых операций считается большим плюсом данного способа.
Но есть у него и отрицательные стороны:
- висячий со стороны стены шланг никак не увеличивает презентабельность внешнего вида строения, особенно это касается частного дома;
- со свободного конца шланга во время работы кондиционера все время будет капать вода, которая, если попадет на соседний отлив окна (нижний), приведет к скандалу с соседями.
Второй вариант отвода конденсата – это соединить дренажную трубку с канализацией. Способ для многих помещений идеальный, но у него есть одна большая проблема – отсутствие канализационного участка в помещении, где установлен внутренний блок кондиционера. Выход из положения:
- Провести монтаж канализационных труб в это помещение с уклоном до 3%.
- Провести монтаж дренажных трубок до ближайшего участка канализации с тем же минимальным уклоном.
Какой вариант отвода конденсата от кондиционера в канализацию выбрать, каждый решает сам. Но необходимо обозначить, что наименьшие затраты как в плане финансов, так и в плане трудоемкости проводимых работ относятся ко второму методу. Во-первых, дренажные трубки можно прокладывать и внутри стены по проделанным штробам с последующей заделкой ремонтными растворами, и по напольному основанию с последующей отделкой.
Во-вторых, в качестве дренажных трубок можно использовать любые полые изделия герметичного типа. Чаще для этого приобретают гофрированную трубу мелкого диаметра.
Внимание! Чтобы неприятные запахи не проникали внутрь помещения из системы канализации, на стыке соединения дренажных трубок и труб канализационной системы устанавливается гидрозатвор в виде обычного канализационного сифона. Если возможности монтажа сифона нет, то гофрированную трубку изгибают в виде буквы «S». Тоже эффективный вариант
Тоже эффективный вариант.
И еще один момент. Если кондиционер долгое время не эксплуатируется, то гидрозатвор высыхает, что приводит к проникновению неприятных запахов из канализации. Поэтому периодически в систему слива надо заливать немного воды. И это, наверное, единственный минус данного способа.

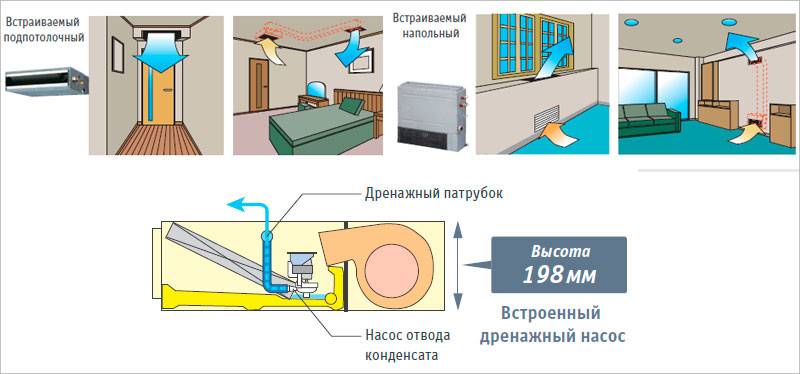

Третий вариант отвода конденсата – установка специального насоса. Этот способ дренажа используется лишь в двух случаях: большая длина дренажной системы, в ней присутствуют перепады. В бытовых кондиционерах помпы в комплектацию не входят, хотя они продаются, как отдельный элемент, и приобрести его, плюс смонтировать не составит большого труда. Практически во всех промышленных агрегатах насосы для дренажа устанавливаются на заводе.
Насосы обязательно входят в стандартную комплектацию кассетных и канальных кондиционеров. Есть помпы, которые устанавливают во внешние блоки, но чаще их монтаж производится во внутренние. Обычно они комплектуются дополнительно емкостью, в которой собирается конденсат. А уже из нее насос откачивает жидкость.
Дрежаная система кондиционера – Холод Дома
29.05.2019
Ремонт кондиционеров требует специальных знаний о принципах работы внутренних узлов конструкции.
Надлежащую работу агрегатов обеспечивает, в том числе, дренажная система кондиционера, которая предназначена для удаления сконденсированной из воздуха влаги.
Дренажная система кондиционера представляет собой мягкую гофрированную трубку, по которой влага поступает в дренажный поддон, на улицу или в канализацию.
При чрезмерном скоплении влаги поддон переполняется, в помещении появляется запах застоявшейся воды. Зачастую с целью уменьшения вероятности поломки дренажная трубка выведена на улицу, однако при этом вода попадает на фасад здания, подоконники и прохожих.
Поэтому трубку лучше направить в канализацию, используя специальную дренажную помпу. Для обеспечения естественного стока воды при установке дренажной трубки используется небольшой наклон 5-10 мм. При невозможности выполнения наклона применяются дренажные насосы.
Ремонт кондиционеров: неисправность дренажной системы кондиционера
Неисправность дренажного трубопровода приводит к сбою в системе кондиционирования. Ремонт агрегатов кондиционера, из которых течет вода, заключается в переустановке всего дренажа либо в замене помпы и ее составляющих. Причиной течи может стать засорение пылью, пережатие или разрыв дренажного трубопровода.
Засоренные трубы прочищаются мощным напором или высоким давлением с помощью специального оборудования. Для предотвращения засоров дренажная трубка должна быть укомплектована до наступления холодов нагревательным устройством или обогревательным кабелем, электропитание которых подается непрерывно и не зависит от основной цепи.
Помпа оснащена системой самодиагностики, которая при превышении уровня воды подает сигнал о выключении кондиционера, что существенно облегчает ее починку.
Ремонт кондиционеров: обледенение испарителя
Ремонт кондиционеров при обледенении испарителя и проникновении льда в отверстие дренажа начинается с установления причин обледенения. Оно может быть вызвано снижением давления фреона в системе и его утечкой. Загрязнение вентилятора и фильтров приводит к недостаточному обдуву испарителя.
В этих случаях ремонтники прочищают вентилятор, испаритель и фильтры, а утечку фреона восполняют. Неверная конфигурация слива и повышение уровня загрязнения воздуха также приводят к засорению дренажной системы.
Специалисты промывают дренажный канал и прочищают его антибактериальными и антигрибковыми средствами, при этом разбирать кондиционер не требуется.
Как почистить дренажную трубку кондиционера: засорение и очистка
Как почистить дренажную трубку кондиционера
Многие владельцы сплит-систем сталкивались с такой проблемой, как протекание кондиционера. Вода обычно капает из внутреннего блока устройства. Хорошо, если она просто вытекла на пол, а не залила вам дорогую мебель или технику.
Еще одна неприятность, которая может произойти по причине протечки конденсата – это короткое замыкание, в случае, если вода попала на розетку или включенный бытовой прибор. От чего это происходит? Скорее всего, у вас загрязнилась дренажная система кондиционера. Вода не может вытекать через трубку наружу и поэтому течет внутрь, в квартиру.
В данной статье мы подробно осветим на вопрос, как почистить дренажную трубку кондиционера и всю дренажную систему.
Как правильно чистить дренажную систему кондиционера
Большинство режимов бытовых кондиционеров и сплит-систем предусматривают работу в полностью автоматическом режиме и не требуют внимания пользователей за исключением дренажной системы
Дренажная система, как ею пользоваться и как обслуживать
Принципы работы любой холодильной установки, в том числе и бытового кондиционера, подразумевают, что в процессе охлаждения воздуха должно образовываться определенное количество конденсата, то есть воды.
А вода, как известно, имеет свойство просачиваться в любые отверстия, да еще и является отличным проводником электричества.
Для сбора накопившегося конденсата во внутреннем блоке сплит-системы предусмотрена специальная пластиковая ванночка с подключенной к ней дренажной трубкой, по которой вода естественным образом по законам гравитации стекает в канализационные коллекторы или же прямо на улицу.
Функции дренажной системы
Для отвода конденсата, появляющегося на испарителе внутреннего блока во время преобразования и охлаждения газа, существует дренажная система. По сути, дренаж представляет собой трубку, в которой производится отвод конденсата от кондиционера. В то же время система состоит из нескольких составных частей: лотка, соединительных патрубков и трубопровода.
До того, как устанавливать климатическое оборудование, следует понимать, что существует два вида систем дренажа:
- Гравитационная;
- Принудительная.
В первом случае влага скапливается в лотке, затем естественным путем по законам гравитации стекает по подсоединенной трубке в канализацию или же прямо на улицу. Такой вид дренажа является наиболее распространенным в сети кондиционирования.
Искусственная система включает в себя применение дренажной помпы. Ее использование обосновано в двух случаях: если необходимо подать влагу кверху или отводная трубка для конденсата слишком длинная и жидкость не может протекать естественным путем.
Классификация канальных кондиционеров
От мощности направленного потока, который может создавать центральный вентилятор, напрямую зависят все другие параметры, возможная длинна и тип прокладываемых каналов, их разветвление. Этот показатель делит установки на 3 класса:
- Высоконапорный, с силой и скоростью потока воздуха до 250 Па
- Средненапорный, до 100 Па
- Низконапорные, с невысоким показателем до 40 Па
Низконапорный канальный кондиционер
Кондиционер низконапорного класса рассчитан либо на работу с короткой системой узких воздуховодов, либо вообще без них. Зачастую их используют без системы каналов, как эконом вариант для номеров в отелях, когда кондиционер монтируется в специальный шкаф (антресоли), забор воздуха производится через решетку снизу, сразу фильтруется, охлаждается в блоке и выбрасывается через вторую решетку в торце или фасаде фальш-антресоли. Такой кондиционер позволяет значительно экономить на обслуживании, и зрительно невидим.
Средненапорный канальный кондиционер
Универсальный по параметрам средненапорный кондиционер подходит для использования в квартирах и офисах. Он обладает достаточной мощностью для создания небольшой сети воздуховодов между комнатами, и заборного, выходящего на улицу. В зависимости от настроек, средненапорный кондиционер канального типа способен справляться с задачей кондиционирования 3-4 комнатной квартиры или небольшого по площади одноэтажного дома.
Высоконапорный канальный кондиционер
Это мощная установка со статическим напором воздуха внутри каналов до 250 Па, в отличие от него средненапорный не имеет показателя «статичный напор». Используются высоконапорные кондиционеры в больших зданиях, с просторными залами, в двух и трехэтажных особняках. Совместимы с приточными вентиляциями и способны обеспечивать и поддерживать полноценный и здоровый микроклимат в доме.
Дренажные трубки для кондиционеров
Дренажная трубка кондиционера, с помощью которой из него наружу выводится образовавшийся внутри конденсат, изготавливается из полиэтилена или поливинилхлорида. Эти материалы не поддаются воздействию воды, а изделия из них отличаются высокой прочностью. На практике изготовители комплектуют кондиционеры армированными трубками двух видов – гладкими и гофрированными. Гладкие трубки чаще всего встречаются в бюджетных моделях кондиционеров. Их монтаж без специальных фитингов невозможен.
Использование гладких труб с фитингами для прокладки дренажного трубопровода целесообразно в том случае, когда кондиционер расположен в непосредственной близости от канализации. Если точка подключения трубки к канализации находится на достаточно большом расстоянии, применение фитингов значительно усложняет монтаж трубопровода.
