Паровое отопление в частном доме и на даче на базе печи или котла

Монтаж отопления из полипропиленовых труб своими руками

Полипропиленовые трубы соединяются при помощи резьбовых или нерезьбовых фитингов. Резьбовые фитинги бывают как разъемными, так и неразъемными.

При монтаже отопления из полипропиленовых труб нужно руководствоваться следующими техническими условиями:

трубы из полипропилена требуется прокладывать подальше от открытых источников огня;
если возникла необходимость в установке бака или водомера, лучше использовать резьбовые и разъемные фитинги. Неразъемные фитинги применяют только вместе с гибкими шлангами;
не допускается использование грязных и деформированных фитингов, а также самостоятельная нарезка резьбы;
в случае стыковки ровных отрезков либо соединения полипропиленовых труб разного диаметра, нужно использовать муфты;
чтобы не перегнуть трубу из полипропилена в местах поворота, при монтаже нужно использовать специальный угольник;
в местах разветвления используются тройники.

Ознакомившись с обязательными условиями проведения работ, можно приступать к процессу монтажа.

Разводка отопления

Как мы говорили ранее, для удобства работы, экономии времени и денежных средств, а также для достижения максимального КПД собранной системы, в проекте необходимо указать расположение следующих элементов:

уголки;
муфты;
отопительное оборудование;
крепежи.

Трубопровод подходит к батареям снизу или сбоку, и выполняется по одно- или двухтрубной схеме.

Монтаж радиаторов

Прежде чем соединять полипропиленовую трубу с батареей, батарею необходимо предварительно собрать, оснастив необходимыми элементами регулировки, и закрепить на стене.

Монтаж отопительного радиатора производится следующим образом:

Наносим разметку в местах, куда будут установлены батареи. Согласно СНиП, между радиатором отопления и стеной должен быть зазор не меньше 2 см, а расстояние от батареи до пола должно быть 10-15 см.
Устанавливаем кронштейны для подвешивания радиатора отопления. Для этого вам понадобится уровень, чтобы радиатор висел ровно, и дюбель-гвозди для крепления кронштейнов к стене.
Далее происходит установка радиатора отопления на кронштейны.

По этой схеме происходит монтаж всех батарей в помещении.

Подключение батарей

Порядок действий при подключении полипропиленовой трубы отопления к радиатору будет следующим:

Начинаем с крепления к радиатору переходной муфты. Нужно помнить, что для соединения полипропиленовых труб с алюминиевым отопительным радиатором используются специальные муфты, отличающиеся от тех, которыми подключают полипропиленовые трубы к чугунным батареям.
К установленной муфте подключаем шаровой кран, радиаторный клапан или регулировочный вентиль.
К данному крану подключаем полипропиленовые трубы.
Согласно вышеописанным шагам производится подключение выхода батареи к трубе отопления.

Это и есть основные этапы подсоединения труб ПП к радиаторам отопления.

Читайте материал по теме: Как поменять радиатор отопления без ошибок

Паровой котел отопления в частном доме

Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.

Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.

Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.

В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).

По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).

Схема парового отопления дома включает в себя:

котел;
бойлер (для двухконтурной системы);
радиаторы;
насос;
расширительный бак;
запорно-предохранительная арматура.

Описание парового котла отопления

Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:

топку (камера сжигания топлива);
испарительные трубы;
экономайзер (теплообменник для подогрева воды за счет уходящих газов);
барабан (сепаратор для разделения пароводяной смеси).

Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).

Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2. необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.

Самостоятельный монтаж оборудования

Работы проводятся поэтапно, в определенном порядке:

1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.

2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).

3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.

4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.

5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.

6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.

Хитрый счетчик, сберегающий электроэнергию. Окупается за 2 месяца!Это нужно знать каждому, чтобы сэкономить!

Паровое отопление в частном доме

Применяемые отопления, в частных домах, весьма разнообразны. Оно может быть паровым, водяным, отопление с применением электрических приборов. Какой способ считается наиболее эффективным? Это зависит от каждого конкретного случая. В данном случае мы рассмотрим паровое отопление в частном доме.

Уже само название говорит нам, что принцип работы парового отопления основан на процессе циркуляции пара в отопительной системе. Вода нагревается специальным нагревательным приборам да состояние пара, который затем по магистралям доставляется до обогревательных приборов и таким образом отапливается помещение.

Данный вид не столь популярен, однако является востребованным и его применение не менее актуально, благодаря своей эффективности и простоте в эксплуатации.

Преимущества и недостатки парового отопления в частном доме

К преимуществам данного типа отопления можно отнести:

использование труб небольшого диаметра;
совсем незначительные теплопотери;
быстрое нагревание теплосистемы;

Все это позволяет значительно экономить при монтаже паровой системы, сделайте ее компактной и эстетической. Благодаря большой теплопроводности достигается быстрое обогревание помещения. А применение труб небольшого диаметра, позволит Вам значительно сэкономить средства.

Однако наряду и с преимуществами, есть и весьма существенные недостатки, на которые следует обратить внимание при выборе системы отопления:

низкая долговечность;
риск получения термических ожогов, при соприкосновении с обогревательными элементами;
затруднен контроль и регулировка ;
повышенная шумность.

Трубопроводы, при паровом отоплении, имеют высокую температуру нагрева, которая может достигать более 1000 С

В связи с этим нужно проявить максимум внимание безопасности такого вида отопительной системы. Особенно при монтировании ее в помещении, где есть маленькие дети!

Схема парового отопления частного дома

Как и любое строительство, будь то грандиозное, или же маленькое, начинается с проекта, так и схема парового отопления в частном доме, в идеальном варианте, должна составляться на стадии проектирования его строительства, учитывая специфику теплоносителя.

От правильности ее проектирования и будет в дальнейшем зависеть работа всей системы отопления.

Как правило, она состоит из:

котла — преобразователя воды в пар;
трубопроводов, по которым движется агрессивная среда;
отопителей;
запорной арматуры;
приборов для контроля.

В зависимости от того, как конденсат возвращается в котел, система бывает открытого типа и закрытого. Для закрытой системы характерен возврат конденсата самотеком, через широкую трубу. При открытой — конденсат, скопившейся в специальном баке, перекачивается насосом.

Возможен однотрубный и двухтрубный вариант отопительной системы. Однотрубный — является более экономически выгодным и прост в монтировании. Однако при двухтрубной системе создается меньше шума, при циркуляция теплоносителя.

Котел парового отопления

Самым главным составляющим системы отопления, конечно же, является котел. Он должен наиболее эффективно выполнять свою функцию. К его выбору нужно подойти очень тщательно.

В зависимости от отапливаемой площади помещения, должен быть подобран и соответствующий мощности котел.

Если мощности будет недостаточно, то помещение будет плохо обогреваться. Большая мощность котла приведет к перерасходу топлива.

Трубы для парового отопления

Выбор трубопроводов для парового отопления зависит от возможностей и пожеланий владельца жилого помещения.

Обычно они бывают

стальные, что позволяет вести сварочные работы. Они относительно дешевые и прочные в эксплуатации. Но у них низкая антикоррозийная стойкость
оцинкованные и нержавеющие. Они обладают повышенной коррозионной стойкостью. Но и значительно превосходят в цене;
медные трубы очень хорошо выдерживает повышенное давление и температуру. Монтируется они посредством пайки. Их можно смело заделывать стену. Однако, они являются дорогостоящих вариантом трубопроводов;
металлопластиковые и полипропиленовые трубы постепенно вытесняет все вышеперечисленные. Они легче и с ними удобнее работать. Они не требуют покраски и присоединении их не нужно пользоваться сваркой.

Важно учесть

Если вы решили смонтировать паровое отопление своими руками , то необходимо учитывать все нюансы данной системы.

В этом видео Вы познакомитесь с некоторыми особенностями паровой системы отопления

Конструкция

Использование данных приборов в бане будет стоить гораздо меньше, чем строительство печи- камина и поддержание её технического состояния. Дело в том, что электропарогенератор необходимо только закрепить в нужном месте и включить в электросеть. Есть твёрдотопливные варианты, которые работают на дровах (генератор пара Перевалова ), где емкости с водой находятся непосредственно под воздействием пламени. При этом, во всех вариантах для подачи пара не используются никакие двигатели , так как вода, преобразуясь в пар, под высоким давлением будет выходить наружу сама.

Чтобы понять, как сделать самодельный парообразователь , необходимо разобрать из чего он состоит.

Классический электрический вариант включает в себя:

канал для притока воды;
рабочий блок, где будет происходить кипячение воды;
модуль испарения.

Схема парового отопления

По большому счету, схемы систем отопления для пара и воды практически одинаковы. Только в случае с паром усложняется подключение к котлу, появляется дополнительная накопительная емкость для конденсата (ресивер) и аппараты водоподготовки, что и продемонстрировано на схеме:

Независимо от того, своими руками вы собираетесь монтировать отопление, или нанимать специалистов, мы представим 5 аргументов, почему оно не должно быть паровым:

паровое отопление травмоопасно: разогретые до 130 ºС радиаторы и трубы – источник ожогов для вас и ваших детей;
отсутствие экономии: осуществлять регулирование температуры в помещениях, обогреваемых паром, практически невозможно;
покупка и монтаж паровых котлов, а также специальной арматуры обходится гораздо дороже традиционных водяных систем;
ввод в эксплуатацию оборудования, производящего пар, требует разрешения от соответствующих органов контроля;
оборудование для генерации пара является источником повышенной опасности. Его сфера применения – промышленное производство.

Достоинства и недостатки

Паровое отопление — не самое популярное, но оно имеет как положительные, так и отрицательные моменты. Причем плюсы довольно значительны:

Высокая эффективность обогрева. Дело в том, что пар в системе не просто нагревает до какой-то температуры радиаторы и трубы. Из-за большой разницы температур он конденсируется. А при конденсации 1 литр пара отдает 2300 кДж тепла. Тогда как при остывании того же количества воды на 50°C отдается только 100 кДж. Потому для обогрева помещения требуется очень небольшое количество радиаторов. В некоторых случаях достаточно некоторого количества труб.
Так как паровое отопление — система небольшая, она имеет малую инерционность. Нагреваться помещение начинает буквально через несколько минут после пуска котла.
Пар в радиаторах конденсируется, Стекает вниз, затем отводится через специальный трубопровод

Недостатки паровых систем отопления еще более впечатляющие:

Высокая температура пара приводит к нагреву всех элементов системы до 100°C и выше. Это приводит к следующим последствиям: очень активной циркуляции воздуха в помещении, что некомфортно, а, порой, и вредно (при аллергии на пыль);
воздух в помещении пересыхает;
горячие элементы системы травмоопасны и их надо закрывать, причем и трубы тоже;
не все строительные материалы нормально переносят длительный нагрев до таких температур, потому выбор отделочных материалов весьма ограничен (по сути, это только цементная штукатурка с последующей окраской термостойкими красками).

Простое паровое отопление имеет очень ограниченные возможности по регулировке теплоотдачи. Есть только один способ изменять температуру — сделать несколько параллельных веток и включать их по мере необходимости. Второй способ — отключать котел при перегреве и включать после того, как помещение остынет. Этим процессом управляет автоматика, но такой способ далеко не самый комфортный, так как наблюдаются постоянные колебания температуры.
Система шумная. При движении пар довольно сильно шумит. В производственных цехах это не очень мешает, а в частном доме может быть проблемой.

Как видите, паровое отопление — не лучший выбор, хотя и довольно недорогой в обустройстве.

Проектирование системы парового отопления

Даже для небольшого помещения лучше всего составить проект. Система, сделанная на “авось” с большой долей вероятности вскоре потребует переделки, а составленная на бумаге схема позволит сразу же выявить слабые места и исправить их.

Например, для того, чтобы создать систему с естественной циркуляцией теплоносителя, теплообменник, а соответственно, и нагревательный прибор, следует расположить в самой нижней точке дома.

Паропровод и конденсатопровод систем отопления с естественным типом движения теплоносителя устраивают с уклоном в сторону его движения (+)

Это значит, что печь или котел должны стоять ниже всех радиаторов, а также труб, которые стоят не вертикально, а горизонтально или под углом к вертикали.

Если разместить нагревательный прибор таким образом не получается (в доме отсутствует подвал, подвал использован для других целей и т.п.), следует отдать предпочтение отоплению с принудительной циркуляцией.

На схеме изображена система отопления с принудительной циркуляцией. Для ее монтажа понадобится циркуляционный насос и накопительный бак

Поэтому в схему парового отопления необходимо включить насос, который будет нагнетать воду в теплообменник. Важный момент в проектировании отопительной системы – порядок подключения радиаторов. Последовательное подключение или так называемая однотрубная система предполагает соединение всех радиаторов по порядку.

В результате теплоноситель будет последовательно перемещаться по системе, постепенно остывая. Это экономичный вариант подключения, который и установить проще, и по стоимости выйдет дешевле.

Но равномерность прогрева при таком способе пострадает, поскольку первый радиатор будет самым горячим, а в последний теплоноситель поступит в уже наполовину остывшем состоянии.

Однотрубное подключение радиаторов, как видно из этой схемы, предполагает последовательный монтаж. На последний радиатор теплоноситель поступает уже остывшим

Однотрубное решение может быть приемлемым только при подключении парового отопления на даче или в небольшом доме, на площади менее 80 кв. м. А для просторного коттеджа или двухэтажного строения больше подойдет двухтрубная система, при которой радиаторы подключают параллельно.

Схема с одной трубой обеспечивает одновременное, а не последовательное поступление теплоносителя в каждый радиатор, и прогрев помещений осуществляется более равномерно. Но при двухтрубном контуре к каждому радиатору придется подвести две трубы: прямую и “обратку”.

Такая система сложнее в реализации, да и обойдется это немного дороже, чем при установке однотрубной системы. Впрочем, подавляющее большинство систем водяного отопления выполнено по двухтрубной схеме, несмотря на сложности, и функционирует вполне успешно.

На этой схеме показана двухтрубная система монтажа радиаторов парового отопления. Каждый радиатор подключается к общему стояку и имеет обратную трубу, что обеспечивает равномерное распределение теплоносителя

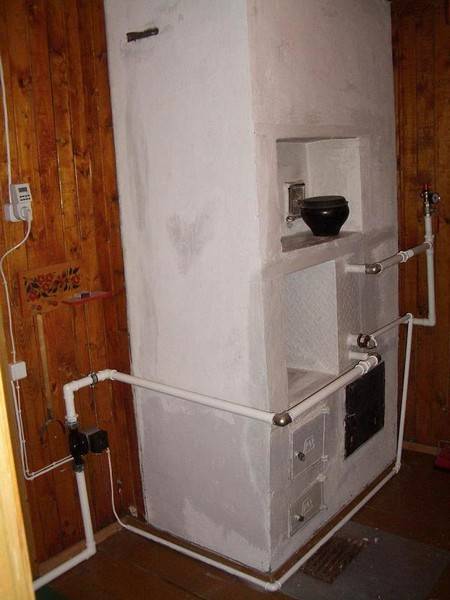

Если в качестве источника тепла предполагается использовать дровяную печь, то следует сразу же просчитать и спроектировать специальный теплообменник. Он выглядит как змеевик, сваренный из металлических труб. Этот элемент встраивается прямо в конструкцию печи, а не устанавливается отдельно.

Поэтому проект новой печи также следует продумать на этапе проектирования. Можно использовать и уже имеющуюся печь, но ее придется частично разобрать, чтобы вмонтировать теплообменник внутрь.

Для получения 9 кВт тепла необходим теплообменник с площадью поверхности около одного квадратного метра. Чем больше отапливаемая площадь, тем больше должны быть размеры теплообменника.

Если отапливать помещение предполагается с помощью котла, то все немного проще: его нужно купить и установить. Обычно для парового отопления в доме рекомендуется брать водотрубную модель котла, как наиболее эффективную.

Хотя жаротрубные, дымогарные или комбинированные дымогарно-жаротрубные модели также могут стать вполне приемлемым вариантом.

Иногда для организации парового отопления используют самодельный котел, в котором сжигают отработанное машинное масло. Но этот вариант считается подходящим для использования в подсобных помещениях, например, в гараже. Для жилого дома такой вариант не слишком хорош.

Экономичное отопление частного дома — как сделать самое экономичное отопление частного дома своими руками

Какое отопление в частном доме самое экономичное?

Жители многоэтажек привыкли к дорогому централизованному отоплению, редко кто решается перейти на автономное. Владельцы частных домов имеют возможность выбрать наиболее экономичный тип отопления и смонтировать систему своими руками.

Системы отопления

Методы обогрева помещения различаются по виду теплоносителя, используемого для отдачи тепла. Основными типами обогрева считаются следующие:

водяное
воздушное.
электрическое

Также стоит упомянуть об обогреве открытым огнем. Для частного дома может быть актуален камин, который можно сложить своими руками, но его нельзя рассматривать в качестве единственного источника обогрева, так как тепло будет только в непосредственной близости от огня.

Для нагревания применяют различные виды топлива: газ, жидкое и твердое топливо, электрическую энергию. Выбор зависит от вида системы отопления, которая своими руками будет организована в частном доме.

Для экономии средств на обогрев помещения используют различные методы, к самому эффективному можно отнести применение дешевого источника тепла, таким является газ. Хорошие результаты в сохранении средств дает устройство системы «умный дом».

Можно установить систему с погодными датчиками, они будут анализировать внешнюю температуру и менять производимую тепловую мощность котла. Так можно сохранить 6-8% расходов на топливо.

Отдельно стоит остановиться на окупаемости системы обогрева. Для этого затраты на ее устройство своими руками нужно разделить на экономию в ежемесячных расходах. Если показатель окупаемости меньше чем 36 месяцев, то имеет смысл устанавливать такую систему.

Водяное отопление

Такой способ отопления представляет собой единую систему, по которой движется горячая вода. В роли нагревателя используется котел, от которого по всему зданию расходятся трубы. По ним проходит нагретая вода, которая отдает тепло. После этого она опять попадает в котел, где происходит нагрев.

В качестве топлива используются различные природные материалы. Самым популярным является газ, это самое дешевое топливо в стране. Помните, что такие котлы нуждаются в регулярном обслуживании. Если к частному дому не подведен газ, используют твердые горючие материалы: уголь, дрова, паллеты. Их преимущество в автономности – владельцы дома не зависят от поступления энергоносителя извне. Но для хранения необходимо оборудовать сухое помещение.

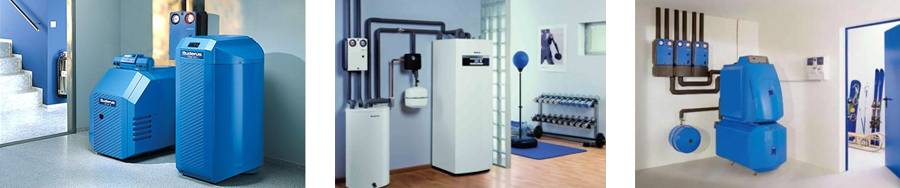

После газовых котлов самыми популярными считаются электрические. Их мощность зависит от размеров дома. При выборе котла такого вида ориентируйтесь на данные из таблицы:

Площадь дома, м2	Мощность оборудования, кВт
60-200	до 25
200-300	25-35
300-600	35-60
600-1200	60-100

Эта система отопления может быть основана не только на воде, но и на антифризе. В нее включают различные сопутствующие элементы: расширительный бачок для сбора лишней воды, терморегуляторы. Иногда систему оснащают насосом, который обеспечивает принудительное обращение жидкости.

Воздушное отопление

Систему обогрева такого типа можно организовать своими руками только на этапе строительства частного дома. Ее действие основано на свойствах воздуха опускаться или подниматься в зависимости от температуры нагрева. Процесс выглядит так:

теплогенератор греет воздух
теплый воздух по воздуховодам поднимается в помещение и выходит в самом верху комнаты
прохладный воздух вытесняется в воздуховоды, ведущие к генератору
