Розжиг печи «бубафоня»
Для начала, сними с баллона крышки, вытащим из печки поршень-пресс с воздуховодом. Наложим внутрь печки сухих дров. Порода дров — любая. Дрова именно кладем горизонтально, друг к другу как можно ближе. Если мы дрова поставим вертикально, то получим неприятный сюрприз.
Сюрприз будет следующий. Не сгоревшее вертикально стоящее полено, не даст возможности поршню опускаться на низ. Если так произойдет, в нижней камере будет полноценный костер. Топливо быстро сгорит. Режим работы печки будет вместо тления, горение. Про дым из воздуховода я вообще молчу, он обязательно появиться. Дрова не нужно укладывать выше уровня отверстия дымохода.
Далее необходимо прижать поршнем дрова и надеть на поршень крышку бубафони.
Как правильно поджечь дрова? Просто кинуть горящую спичку не получится. Она обязательно потухнет еще не достигнув дров. Мы поступим просто. Возьмем бумагу, ветошь или кусок бересты. Зажжем и бросим в печку.
Нужно подождать 20 минут, чтобы наша закладка хорошо разгорелась. Затем на воздуховоде прикроем задвижку. Воздух начнет поступать в печку в меньшем количестве. В первичной камере с дровами, дрова перестанут гореть, начнут тлеть. Пойдет выделение пиролизных газов. А газ нам необходим. Ведь установка — пиролизная! Так наша супер печка выйдет на свой рабочий режим.
Преимущества и недостатки
При утепленных стенах температура при одной закладке дров держится весь день
Печи длительного горения используются многими хозяевами уже на протяжении десятка лет. Это связано с их положительными сторонами:
- Высокий КПД. Для обогрева достаточно одной топки. При правильно выставленных настройках и хорошем утеплении здания оптимальная температура может удерживаться весь день.
- Простота и удобство использования и регулировки.
- Несложный монтаж, который можно произвести самостоятельно.
- Компактность.
- Широкий ассортимент.
- Мощность некоторых моделей позволяет обогревать внушительные по площади дома.
- Эстетичный внешний вид.
- Высокий уровень безопасности.
- Неприхотливость. Необходимо очищать зольник раз в несколько дней от остатков горения. Один-два раза в год чистится дымоход.
Срок службы обычно составляет 10 лет. Но при соблюдении условий эксплуатации и проведении профилактической чистки труб дымохода время пользования может возрасти.
Для корректной работы прибора требуется утепление дымохода
Основные недостатки:
- В случае неправильных настроек пиролиз может быть неэффективным. Чтобы это исправить, нужно отрегулировать режим работы.
- Необходимость утепления дымохода. В ином случае на трубах будет образовываться сажа, которая засоряет дымоход и мешает отводу продуктов горения.
- К топливу предъявляются требования. Дрова должны быть сухими, чтобы процесс проходит эффективно. Остаточная влажность не должна превышать 20%.
Какие породы древесины подходят для отопления
Пиролизные котлы универсальны относительно используемого топлива. Они могут работать на дровах, каменном угле, пеллетах и торфяных брикетах. Для закладки следует использовать только сухое топливо.
Распространенные виды древесины:
- Самыми лучшими являются дубовые дрова. Березовые и сосновые быстро разгораются, но содержат много смол. Осиновые, ольховые и липовые плохо разгораются, но зато потом долго тлеют.
- Пеллеты. Представляют собой спрессованные гранулы. Их изготавливают из отходов сельского хозяйства (соломы, шелухи подсолнечника) или отходов пиломатериалов (щепы, опилок, стружки).
- Топливные брикеты. Основной наполняющий материал такой же, как в пеллетах. Но спрессованы они в виде брикетов до 45 см длиной.
- Каменный уголь. Его нельзя применять в стальных конструкциях, ему подходят только чугунные. При сгорании уголь выделяет очень много тепла, что вызывает разрушение стенок камеры.
Ключевым моментом при выборе топлива для пиролизного котла являются паспортные данные оборудования, в которых указываются возможные виды и расход топлива для каждой конкретной модели.
Делаем буржуйку
Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.
Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.
Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:
- Камера сгорания – в ней горят дрова с образованием пиролизного газа;
- Камера дожига – в ней происходит сгорание продуктов пиролиза;
- Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
- Дымоход – в большинстве случаев это труба диаметром 100-150 мм.
Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.
Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.
Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры
Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм
Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.
Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.
Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).
Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.
Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.
При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.
Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.
В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.
Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.
Печи, котлы и калориферы: что лучше
При выборе отопления, работающего на опилках, необходимо учитывать следующее:
- объем воды в водяной рубашке котла должен составлять 10–15 % общего объема воды с системе отопления, поэтому желательно использовать принудительное движение воды по тонким трубкам;
- стоимость водяного котла «Стропува» начинается от 65 тысяч рублей, а цена на котлы на опилке, сделанные своими руками — 30–50 тысяч рублей, включая стоимость материала;
- воздушное отопление не только обогревает, но и сушит воздух;
- трубки водяного отопления можно спрятать под отделкой, а трубы воздушного отопления придется прокладывать на виду из-за большого сечения (диаметр трубы в см равен половине площади комнаты в м²);
- найти работающие на опилках промышленные калориферы (котлы и печи, которые нагревают воздух, который затем по трубам поставляют в комнаты) длительного горения весьма сложно, а их стоимость нередко превышает цену котла Стропува;
- стоимость изготовления калориферов сопоставима с ценой изготовления котла;
- затраты на материал и прокладку водяного и воздушного отопления примерно одинаковы и составляют 15–20 тысяч рублей на одну комнату размером 15–20 м2;
- затраты на изготовление печи составляют 20–50 тысяч рублей в зависимости от размера.
Если кого-то не устраивает внешний вид железной печи, ее можно обложить кирпичной решеткой – она улучшит внешний вид печи и не помешает движению воздуха.
Печь длительного горения своими руками: схема и пошаговая инструкция
Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.
Изготовление печи «бубафоня» из газового баллона
Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:
Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.
Верхнюю часть баллона удобно использовать в качестве крышки печи
- К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
- Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
- В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
- Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.
Вместо швеллеров на поршне можно использовать уголки
- Приварить рукоятки и подставки.
- Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.
Видео: как сделать печь «бубафоня» из газового баллона
Изготовление печи длительного горения из кирпича
Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.
Над топочной камерой предусмотрена варочная панель для приготовления пищи
Подготовка фундамента
Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:
- Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
- Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
- Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
- Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
- Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
- Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
- Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.
Для надёжности фундамент можно армировать металлической решёткой
Порядовка кирпичной кладки
Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:
- Первый и второй ряд необходимо выложить сплошными слоями.
- На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
- На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
- Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
- С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
- Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
- На двенадцатом ряду формируется место для варочной панели.
- Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.
Порядок укладки кирпичей для печи длительного горения с варочной панелью
Как сделать печь длительного горения
Чтобы смастерить своими руками печь на опилках, можно использовать готовую металлическую емкость: бочку, бидон, пустой газовый баллон или трубу подходящего диаметра. Для работы потребуется сварочный аппарат, болгарка и навыки работы с ними.
Простая печь на опилках из бочки
Если в распоряжении оказалась металлическая бочка, то в первую очередь нужно срезать с нее верхушку. Делать это следует аккуратно, так как в дальнейшем деталь будет использована по назначению, но в качестве съемной крышки.
Далее из металлического листа толщиной не менее 3 мм вырезают круг диаметром немного меньше параметров бочки. В центре круга делают отверстие под трубу диаметром 10 см и аккуратно приваривают полученную заготовку к внутренним стенкам, отступив от днища 15-20 см.
Чуть ниже приваренного листа вырезают небольшое окошко – поддувало, для поступления в топку необходимого для горения кислорода. В верхней части цилиндра вырезают отверстие для дымохода – к нему приваривают трубу, отводящую из топки угарный газ.
Дымоход требует отдельного внимания – слишком мощная тяга будет способствовать быстрому отходу газов и снижению теплоэффективности устройства. При слабой тяге может возникнуть другая проблема – в помещение начнут поступать опасные для жизни продукты горения.
Опытные мастера рекомендуют искусственно удлинить дымоотводящую трубу, пустив ее по периметру помещения, или приспособить дымоход для приготовления горячей воды, включив в конструкцию бойлер. Все это поможет удержать тепло в доме и извлечь из него максимум пользы.
Крышку делают из отрезанной верхушки, приварив к ней бортики, или из металлического листа
Важно обеспечить герметичность конструкции, иначе вместо тления получится горение. Для максимально плотного примыкания используют специальные жаростойкие уплотнители для печей
Для удобства обязательно приваривают ручку
Для удобства обязательно приваривают ручку.
Правила эксплуатации самодельной печи
При всей своей эффективности работает самодельное устройство просто:
- В отверстие в металлическом листе устанавливают трубу конусообразной формы – такую легче извлечь в нужный момент.

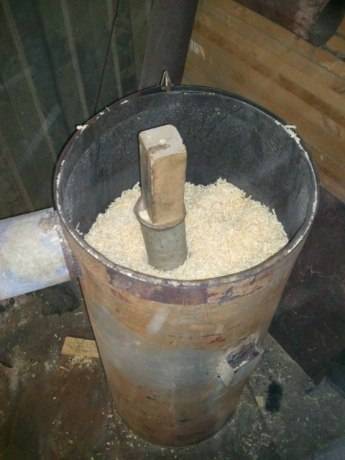

- Емкость наполняют опилками до уровня дымохода небольшими порциями, тщательно трамбуя каждый слой.
- Трубу аккуратно извлекают, оставляя в центре отверстие для поступления к топливу кислорода и выхода отработанных газов.
- Печь закрывают крышкой и поджигают топливо со стороны поддувала. Чтобы упростить растопку, можно налить немного горючей жидкости на металлическую перегородку до загрузки опилок.
- Процесс тления в бочке объемом около 200 литров длится не менее 8 часов – в это время крышку печи нельзя открывать и добавлять опилки. Новую загрузку можно делать только после полного сгорания предыдущей партии топлива.
Как усовершенствовать бюджетную модель
Простейшая буржуйка из бочки подойдет для дачного дома, гаража или теплицы. Для жилого строения рекомендуется модернизировать конструкцию, увеличив площадь нагрева сооружением дополнительного дымового контура.
Контур можно сделать внешним или внутренним. В первом случае потребуется аналогичная форма большего диаметра, а во втором нужно найти бочку немного меньшего размера или сварить подходящую емкость из металла.
Внешний контур привлекателен увеличением площади теплоотдачи и сохранением объема топочной камеры, а внутренний более прост в работе. В обоих вариантах дымоход следует перенести вниз.
Крышку лучше изготовить из толстого стального листа толщиной не менее 5 мм и усилить по краям, иначе она быстро деформируется от высокой температуры.
Водогрейный контур – вариант для отопления дома
Буржуйку можно без особых усилий переделать в котел замедленного горения для водяного отопления. Вместо экрана устанавливаем П-образную металлическую водогрейку, которая также отразит ИФ-лучи. Ее устанавливаем на том же расстоянии, что и экран. Установка вплотную охлаждает печь, снижается ее эффективность. Буржуйка, как на чертеже, вырабатывает 15 кВт, поэтому может обогреть 25 м2 помещения. Если нужды в водяном отоплении нет, можно пользоваться водогрейкой для бытовых нужд.
Намерение изготовить буржуйку с длительным горением для обогрева большей площади, бесперспективно. Увеличение размеров приведет к ухудшению качественных показателей. В большом топливнике наблюдается вялая циркуляция, выделение газов недостаточное, помещение плохо прогревается. Если заполнить топку дровами доверху, просто не останется места, чтобы образовался конвекционный вихрь. Вывод однозначный: размеры буржуйки определяют свойства пиролизного газа.
Но все-таки более мощный котел длительного горения для водяного отопления разработан. Повторить промышленные образцы сложно, но конструкцию, представленную на чертеже, можно собрать дома.
Особого внимания заслуживает узел В с телескопической штангой для регулирования потока кислорода. Агрегат развивает мощность 35 кВт при работе на угле и пеллетах, горение продолжается 12 часов. На дровах эффективность ниже, они сгорают за 8 часов.
Бубофаня — делаем из бочки печь для дачи длительного горения
Шедевром инженерной мысли, реализованной в истинно народном исполнении, можно считать печку «бубофаню». Она делается из обычной старой металлической бочки. Конструкция очень терпима к небольшим изменениям и может быть собрана даже новичком. Если речь идет про печи дровяные для дачи длительного горения недорого, первое что «приходит на ум» — бубофаня из бросовых материалов.
Строение бубофани понятно из рисунка ниже. Суть процесса заключается в разделении зоны термоперегонки и зоны догорания. Подвижный поршень вместе с воздухоподающей трубой под своим весом смещается вниз по мере выгорания дров. Поэтому данную простую конструкцию тоже можно считать саморегулирующейся.
Как собрать своими руками?
Основой для изготовления печи на опилках, служит 200 литровая целая стальная бочка без ржавчины. В качестве подойдет пропановый баллон, отрезок стальной трубы или огнетушитель большого размера. В данной детали главным показателем служит толщина стенок, от нее зависит длительность эксплуатации всего изделия.
Из других материалов потребуются:
- Материал для ножек (при круглой основе), в качестве которого могут использоваться обрезки трубы, куски арматуры, швеллер и т. д.
- Два стальных круга с диаметром бочки и толщиной стенки 5 мм.
- Готовая или самостоятельно изготовленная дверца.
- Труба, на 15 см. длиннее бочки, и 100 мм. в диаметре.
- Труба, длиной 5 м. и диаметром 100 мм. для дымохода.
Понадобятся следующие инструменты:
- Газовый резак или болгарка.
- Сварочный аппарат.
- Молоток
- Измерительные инструменты (рулетка, уровень).
- Перед изготовлением изделия своими руками внимательно изучается чертеж, после чего приступают к сборке, состоящей из следующих этапов:
- Подготовка бака для топлива. Верхняя часть бочки обрезается после предварительной точной разметки, чтобы не испортить заготовку. Также, согласно разметке, обрезается и дно, которое не выбрасывается, а будет использовано в качестве крышки.
- Изготовление дна печи из стального листа, который вырезается по диаметру топливника. В его центре проделывается отверстие по диаметру подводящей трубы.
- Изготовление трубы, подающей кислород к зоне горения. Для этого понадобится заготовка более длинная в сравнении с топливным баком, а по диаметру равная отверстию в топливнике. В ней болгаркой прорезаются продольные линии или дрелью проделывается перфорация в количестве более 50 шт.
- Перфорированная труба вставляется в середину дна и приваривается, после чего вырезается крышка с отверстием по центру, подогнанным по диаметру трубы (на нее ставится крышка). Также проделывается дополнительное отверстие возле края для контроля тяги и доступа воздуха, на которую ставится подвижная заслонка. Крышка для удобства оборудуется дугами для удобства обслуживания.
- Монтаж дымохода из патрубка в диаметре 10 см. и трубы, соединяемой с ним хомутом. Патрубок тщательно соединяют сваркой к боковому выходу в верхней части топливника и надевают на него трубу.
- Котел устанавливается на опоры, которые изготавливаются из металлических профилей, приваренных к корпусу печи, как указывают чертежи.
Все части печи, работающей на опилках, сильно нагреваются, из-за чего котел, применяющийся для отопления помещения, не устанавливают рядом с легко воспламеняющимися материалами и поверхностями, и не оставляют без присмотра. Запрещено обслуживать устройство без защитных рукавиц и с нарушением правил пожарной безопасности.
