Как сделать пиролизный котёл своими руками

Особенности пиролизных отопительных устройств

Главным отличием пиролизного твердотопливного котла отопления (газогенераторного) считается особый принцип горения топлива. Если в обычных котлах дрова или уголь просто горят открытым пламенем, то здесь процесс разделен на два этапа:

1. Топливо загружают в топочную камеру и разжигают огонь. Когда температура превысит 400 °С, начинается процесс пиролиза — медленного тления топлива при недостатке кислорода. При этом выделяется тепло, дым и пиролизный газ, в состав которого входит окись углерода и различные углеводороды.
2. Для перевода котла в рабочий режим закрывают заслонку прямой тяги и включают вентилятор. Газообразные продукты пиролиза вытесняются струей первичного воздуха в камеру сгорания, где они обогащаются кислородом от подачи подогретого вторичного воздуха. Смесь пиролизных газов и взвешенных частиц полностью сгорает и отдает свою тепловую энергию встроенному в котел теплообменнику.

Как сделать своими руками котел твердотопливный длительного горения чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.

Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт

Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:

• подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;
• собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;

• для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м. Можно и немного меньше, если в этом есть необходимость;
• из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;
• распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;
• сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;

Схематическое изображение устройства котла, работающего на твердом топливе

• в самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы. Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;
• заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.

Чертеж с размерами для создания твердотопливного котла своими руками

Полезный совет!Чтобы разжечь, изготовленный своими руками, котел твердотопливный длительного горения, чертеж которого был представлен выше, необходимо: снять крышку и поднять регулятор, заполнить котел топливом доверху и облить его горючей жидкостью, все поставить на место и бросить горящую лучину в трубу регулятора. Когда топливо разгорится, снизить поток воздуха до минимума, чтобы оно начало только тлеть. После этого произойдет возгорание пиролизного газа и котел запустится.

Рекомендации по установке и эксплуатации

Собранный своими руками пиролизный котел необходимо установить на небольшом фундаменте – соберите его из кирпича или соорудите бетонную стяжку. Рекомендуемая толщина – около 10 см. Установив аппарат на подготовленном месте, удостоверьтесь, что он не качается и стоит достаточно устойчиво. Только после этого приступайте к дальнейшим операциям.

Для обеспечения пожарной безопасности постелите перед котлом (с той стороны, где располагается дверца камеры сгорания) металлический лист. Если из топки выпадут горящие угольки или дрова (случается всякое), лист не даст огню распространиться. Следует отметить, что это достаточно распространенное требование для всех твердотопливных котлов и прочих агрегатов, вроде каминов и печей-каминов.

Плазменная резка металла — самая точная и филигранная, но доступ к такому оборудованию есть не у всех. Однако, обычный сварочный аппарат справится с той же задачей ничуть не хуже.

Отдельное внимание уделяется расстоянию между пиролизным котлом, собранным своими руками, и стенками – оно должно составлять не менее двух метров. Также следует обеспечить хорошую вентиляцию помещения, так как отопительное оборудование довольно интенсивно сжигает кислород – нужно обеспечить его приток. Для этого достаточно сделать вентиляционную отдушину

Для этого достаточно сделать вентиляционную отдушину.

Изготавливая пиролизный котел своими руками, не экономьте на металле. Помните, что металл толщиной 4-5 мм прослужит значительно дольше, чем металл толщиной всего 3 мм. Если камеры дожигания или сгорания прогорят, вам придется провести довольно сложный комплекс ремонтных работ – пиролизный котел нужно будет разрезать, заменить прогоревшие детали, после чего сварить его обратно и испытать.

Рекомендации по эксплуатации:

• Не используйте в изготовленном своими руками пиролизном котле сырые дрова – они плохо воспламеняются, с трудом прогорают и неохотно отдают продукты пиролиза. Оптимальное содержание влаги в древесине – не более 15-20%. Приобретая сухие дрова, выделите место под их хранение – сюда не должны попадать атмосферные осадки;
• Обязательно используйте автоматику и группу безопасности – это поможет предотвратить выход пиролизного котла из строя. Помните, что собранные своими руками отопительные агрегаты нуждаются в особенном контроле;
• Перед началом каждого отопительного сезона проверяйте котел и отопительную систему на герметичность. Также нужно проверять проходимость дымохода – его чистка осуществляется раз в 4-5 лет;
• Не делайте слишком большой запас по мощности – собранный своими руками пиролизный котел повышенной мощности не сможет обеспечить нужный КПД и будет сжигать топливо зря. Если нужен очень мощный агрегат, присмотритесь в сторону заводских моделей.

Следуя этим рекомендациям, вы сможете обеспечить свой дом теплом, не затрачивая много денег на электроэнергию и обходясь без газа. Среднее потребление электроэнергии пиролизным котлом, собранным своими руками, составляет 80-120 Вт/час (при работающем вентиляторе).

Пусконаладочные работы

После того как сборка пиролизного котла завершена, нужно обязательно проверить герметичность сварных соединений. Водяная рубашка наполняется водой, затем в нее накачивается воздух, создавая избыточное давление. Некачественно сваренные швы дадут о себе знать протечками. Теперь можно производить испытания, лучше это делать на улице, подавая проточную воду из шланга. Если на агрегате установлена группа безопасности, то можно наполнить резервуар котла водой и проверить его работу при критическом давлении 2—2,5 Бар. Порядок испытаний следующий:

• Присоединить временный дымоход, загрузить в камеру топливо и открыть заслонку прямой тяги.
• Прекратить подачу проточной воды, предусмотрев для этого временный кран.
• Произвести розжиг и запуск пиролизного котла. Как только дрова разгорятся, заслонку прямой тяги нужно прикрывать, чтобы начался процесс пиролиза.
• Открыв дверцу вторичной камеры, убедиться в наличии факела пламени. Здесь требуется регулировка пиролизного котла, нужно добиться ровного и устойчивого факела, открывая или закрывая воздушную заслонку.
• Закрыть дверцу и наблюдать за показаниями термометра и манометра. В закрытой водяной рубашке процесс парообразования может начаться при достижении давления 1,5 Бар, в это время надо внимательно отслеживать температуру.
• Качественно сваренные пиролизные котлы отопления могут выдерживать давление до 3 Бар, но не стоит ставить рекорды. Достаточно, если предохранительный клапан, настроенный на давление 2 или 2,5 Бар начнет сбрасывать пар, тогда можно открывать кран и возобновлять циркуляцию воды. Заслонку подачи воздуха надо закрыть, чтобы топливо начало затухать.

Порядок изготовления пиролизного котла

Прежде чем приступать к изготовлению котла, ознакомьтесь с некоторыми полезными рекомендациями. При условии их соблюдения готовое оборудование будет максимально производительным, эффективным и экономичным.

Полезные рекомендации

1. Систему нужно укомплектовать вентилем для регулирования интенсивности движения теплоносителя.
2. Для увеличения теплоотдачи трубу теплоносителя лучше сделать изогнутой, к примеру, в форме змеевика.
3. Проем для загрузки топлива должен иметь прямоугольную форму. При этом дверцу отверстия следует укомплектовать стальной накладкой для уплотнения.
4. Для контроля интенсивности поступающего воздушного потока система укомплектовывается ограничителем.

Инструкция

Чертеж пиролизного котла

Первый шаг. Из листового металла вырезаем стенки корпуса котла в количестве 4 штук. В передней стенке вырезаем отверстия для топочной камеры и зольника.

Второй шаг. Вырезаем отверстия для трубников и дымососа.

Третий шаг. Соединяем вместе все металлические стенки, за исключением задней. Для этого используем сварочный аппарат. Тщательно отшлифовываем стыки между сторонами будущего отопительного котла.

Стенки котлаДверцаЗольник

Четвертый шаг. Собираем теплообменник котла в соответствии с представленной схемой. Свариваем трубы.

Котел

Пятый шаг. Вставляем теплообменник в корпус котла. Убеждаемся в герметичности соединений с помощью компрессора. При отсутствии течей привариваем заднюю стенку корпуса.

Шестой шаг. Устанавливаем решетку колосника. Она разделит корпус котла на 2 камеры. В одной (нижней) будет тлеть загрузка, во второй – сгорать газы. Нижнюю камеру укомплектовываем воздуховодом, а после обкладываем огнестойким кирпичом с каждой стороны.

Корпус пиролизного котла изнутри

Седьмой шаг. Монтируем дверцы зольной камеры и топливника. Они должны максимально плотно прилегать к корпусу.

Восьмой шаг. Устанавливаем собранный котел на предварительно выложенную кирпичную опорную площадку.

Девятый шаг. Подключаем дымоход. Трубу для отведения дыма рекомендуется обернуть минеральной ватой для утепления.

Десятый шаг. Подключаем к агрегату водяной контур.

Одиннадцатый шаг. Устанавливаем дутьевой насос.

КотелПиролизный котел своими руками

Дополнительно котел можно автоматизировать, установив систему температурных датчиков и регуляторов. Они будут контролировать интенсивность подачи воздуха.

Вытяжка около котлаБлок автоматики (подключен насос, вытяжка и датчики)

7 Простые варианты КДГ – конструкции с минимальными затратами

Если дровяной котел планируется установить на даче, в которой никто постоянно не живет, либо в хозпостройке, его рекомендуется делать из подручных материалов. Для этого многие используют кусок железной толстостенной трубы сечением 30 и длиной 85–90 см. Она играет роль корпуса.

В верхней части такого котла монтируется дымоход для удаления угарного газа. Его диаметр – 10–12 см. Он присоединяется к корпусу сваркой. Снизу делается дверка, ставятся колосники.

В корпусе монтируется (под уклоном) трубопровод малого диаметра. Он подключается к отопительной системе, по которой станет перемещаться горячая вода. Последняя используется и непосредственно для обогрева помещения, и для бытовых нужд.

КДГ изготавливают из старой бочки (схема с пояснениями ниже). Ее верхний обод следует обрезать, произвести его качественное выравнивание. Внутрь этой емкости помещают предварительно разрезанный резервуар с меньшими размерами.

Крышку делают из огнеупорного и прочного металла. К корпусу она должна прилегать полностью герметично. Для выхода угарных газов в бочке проделывается отверстие сечением 15 см. Дополнительно прорезается второй проем диаметром 10 см. По нему к топливу поступает воздух.

При желании такую отопительную конструкцию несложно модернизировать, оснастив ее грузом и вентилятором. Тогда на одной загрузке дров она сможет работать до 48–60 часов.

Принцип работы котла продолжительного горения

В обычных твердотопливных агрегатах, одной закладки хватает на 6-7 часов горения. Соответственно, если в топку не будет добавлена очередная порция ресурсов, температура в помещении сразу же начнет снижаться. Это происходит из-за того, что основное тепло по помещению циркулирует по принципу свободного движения газа. Нагреваясь от пламени, воздух поднимается вверх и выходит наружу.

Теплового ресурса котла длительного горения хватает примерно на 1-2 суток с одной закладки дров. Некоторые модели могут поддерживать тепло до 7 суток.

За счет чего достигается такая экономичность и эффективность?

Схема работы котла

От обычного котла, ТТ котел длительного горения отличается наличием сразу двух камер сгорания. В первой стандартно сгорает само топливо, а во второй — выделившиеся при этом газы.

Большую роль в этом процессе играет своевременная подача кислорода, которую обеспечивает вентилятор.

Такой принцип был реализован сравнительно недавно. В 2000 году литовская компания Stropuva впервые презентовала эту технологию, которая стразу снискала уважение и популярность.

Самодельный котел длительного горения

Сегодня это является наиболее дешевым и практичным способом обогреть загородный дом, там, где не предусмотрена газификация и случаются перебои с электричеством.

Такие агрегаты работают по принципу горения верхнего топлива. Стандартно во всех печах топка располагается внизу, что позволяет забирать с пола холодный воздух, нагревать его и поднимать вверх.

Принцип работы этого котла в чем-то поход на пиролизный. Основное тепло здесь выделяется не от сгорания твердого топлива, а от выделившихся газов в результате этого процесса.

Сам процесс сгорания происходит в закрытом пространстве. Через телескопическую трубу выделившийся газ поступает во вторую камеру, где происходит его полное сгорание и смешивание с холодным воздухом, который подкачивает вентилятор.

ТТ котел длительного горения (схема)

Это беспрерывный процесс, который происходит до тех пор, пока полностью не прогорит топливо. Температура при таком горении достигается очень высокая – около 1200 градусов.

Как уже говорилось выше, в этом котле реализовано две камеры: основная большая и маленькая. В большую камеру закладывается само топливо. Ее объем может достигать 500 куб.дм.

Ресурсом для горения может выступать любое твердое топливо: опилки, угли, дрова, паллеты.

Постоянный приток воздуха осуществляет встроенный вентилятор. Преимуществом этого метода заключается в том, что твердое топливо расходуется крайне медленно.

Это значительно увеличивает экономичность такого отопительного прибора. Почему же так медленно прогорают дрова, по сравнению со стандартной печью?

Суть заключается в том, что прогорает лишь верхний слой, так как воздух нагнетается вентилятором сверху. Причем вентилятор добавляет воздух только после того, как полностью прогорит верхний слой.

На рынке представлено сегодня множество моделей, которые работают по одному и тому же принципу, но, в зависимости от габаритов, материала исполнения, дополнительных опций, имеют разную эффективность и экономичность.

Универсальные ТТ котлы работают абсолютно на любом топливе, что значительно упростит владельцам их эксплуатацию. Более бюджетным вариантом является дровяной ТТ котел продолжительного горения. Он работает исключительно на дровах и другой вариант топлива в него закладывать нельзя.

Пиролизный котел из бочки

Нам потребуется 200 литровая металлическая бочка. Можно взять готовую, а можно изогнуть и сварить лист стали толщиной 3-4 мм. Срезаем у нее верхний торец и делаем из него крышку, приварив по окружности полоску металла. По центру высверливаем отверстие под воздуховодную трубу. Сбоку в верхней части бочки сверлим отверстие под дымоход и ввариваем в него дымоходный патрубок.

Следующим делаем поршень. Он представляет собой круг, по диаметру несколько меньший крышки бочки, чтобы он мог в нее поместиться. По центру сверлиться отверстие и к нему приваривается воздуховодная труба, по которой кислород будет поступать в топку.

Пиролизный котел из бочки

В верхней части делаем заслонку, которая будет регулировать количество поступающего внутрь воздуха. Для этого сверлим сквозное отверстие, вставляем в него плотный штырь и привариваем внутри к нему небольшую пластину. Вращая его, мы меняем площадь отверстия.

Снизу стальной лист необходимо утяжелить, чтобы при сгорании поршень под своей тяжестью опускался и измельчал сгоревшее топливо

Важно, чтобы все сварочные швы были герметичны. Если этого не будет, котел не сможет работать достаточно эффективно. Пользоваться таким самодельным котлом просто

На дно засыпается топливо и поджигается. Когда оно достаточно разгорится, сверху устанавливается поршень и закрывается крышка. По мере горения, поршень постепенно будет опускаться

Пользоваться таким самодельным котлом просто. На дно засыпается топливо и поджигается. Когда оно достаточно разгорится, сверху устанавливается поршень и закрывается крышка. По мере горения, поршень постепенно будет опускаться.

Под ним будет происходить процесс тления, а сверху него будут сгорать выделяемые газы. Такая конструкция еще называется пиролизной головкой и может работать на дровах или смежных видах топлива из древесных отходов.

Конструктивные особенности

Чаще всего конструкция пиролизного котла, сделанного своими руками, предполагает устройство верхней топки, под которой находится вторичная камера. Такая компоновка наиболее проста в изготовлении и хорошо зарекомендовала себя на практике. Топка и камера сжигания газов облицованы изнутри огнеупорным кирпичом. Воздух подается принудительно вентилятором – нагнетателем через специальные отверстия, между камерами выполнен щелевидный проем, называемый рабочей форсункой. Габаритные размеры проема определяются мощностью установки.

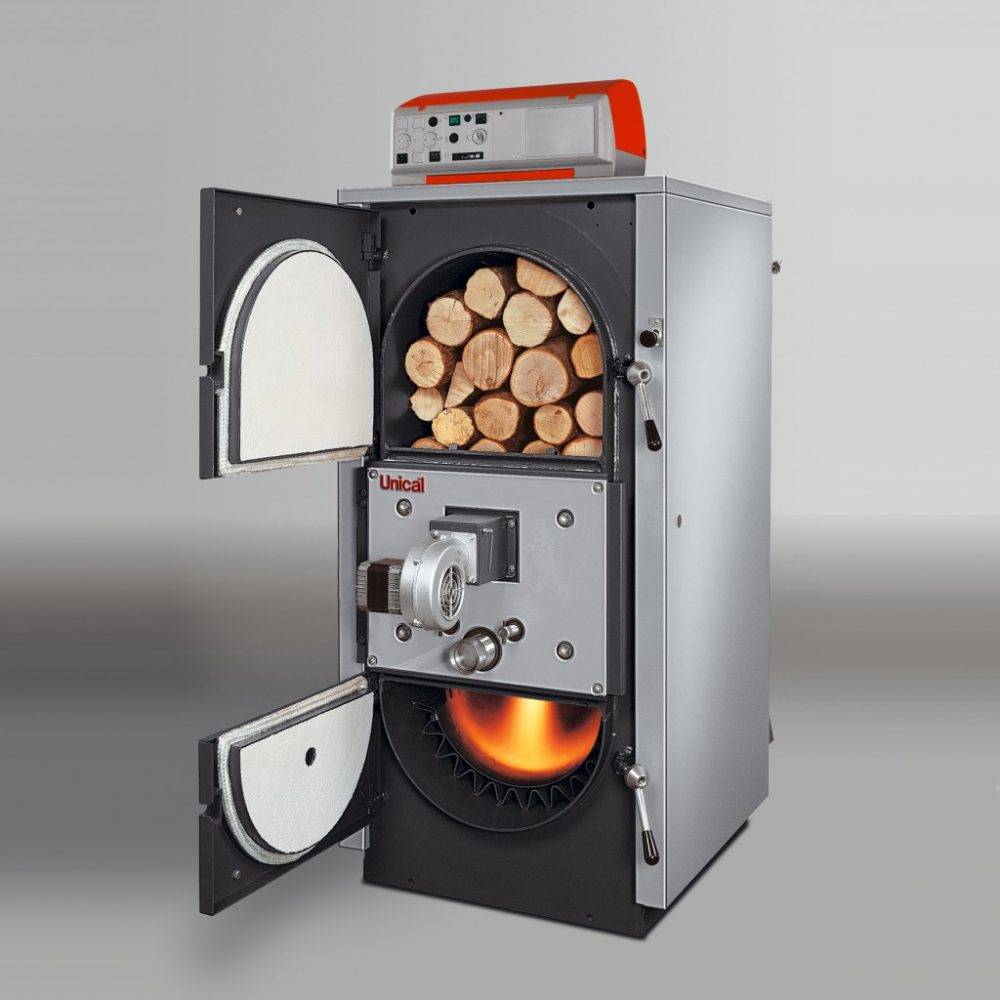

Пиролизный газогенератор

Факел пламени из форсунки нагревает днище камеры, под которым находится водяная рубашка. Нагретая вода поднимается и омывает дымогарные трубы теплообменника, по которым уходят продукты сгорания. Таким образом, схема пиролизного котла данной конструкции предусматривает двойной подогрев теплоносителя.

Для розжига дров в задней стенке топки устанавливается клапан прямой тяги, открываемый вручную с помощью рукоятки, вынесенной наружу корпуса. После того как топливо разгорелось, заслонку клапана закрывают, включают нагнетатель, и установка переходит в рабочий режим. Чтобы вся система работала устойчиво и эффективно, вначале потребуется сделать расчет пиролизного котла. Исходить надо из потребной тепловой мощности агрегата.

Как функционирует котёл на практике?

Практическое применение оборудования удобно рассмотреть пошаговым процессом:

1. Загрузка дров – укладка на колосник верхней области камеры.
2. Поджиг топлива и запуск в работу дымового насоса.
3. Образование древесного газа при температуре 250-850 °С.
4. Переход древесного газа в нижнюю область топки.
5. Сгорание древесного газа при дополнительной подаче воздуха.

Далее полученное в нижней области топливной камеры тепло используется для нагрева теплоносителя. Теплоносителем может быть как водная среда, так и воздушная.

1 – активная камера; 2 – вход воды; 3 – вторичный воздух; 4 – дымоход; 5 – патрубок выхода; 6 – дроссельная заслонка; 7 – выход воды; 8, 9 – датчики; 10 – терморегулятор; 11 – дверь пассивной камеры; 12 – первичный воздух; 13 – пассивная камера; 14 – воздушный насос; 15 – контур теплообменника; 16 – форсунка; 17 – дверь активной камеры

Если обратить внимание на все существующие конструкции домашних котлов, действующих на твёрдом топливе, главной альтернативой пиролизному котлу выступает конструкция традиционного исполнения. Это похожий вариант котла на дровах, где действует одна неразделённая топка и работает принцип нижней подачи воздуха в камеру сгорания

Но такая система считается менее эффективной и неэкономичной по причине быстрого сгорания топлива

Это похожий вариант котла на дровах, где действует одна неразделённая топка и работает принцип нижней подачи воздуха в камеру сгорания. Но такая система считается менее эффективной и неэкономичной по причине быстрого сгорания топлива.

Пиролизный котёл способен выдавать коэффициент полезного действия на уровне 85-95% при условии 100% нагрузки. Однако КПД резко падает, если нагрузка составляет менее 50%. Именно поэтому изготовители пиролизной техники рекомендуют пользователям эксплуатировать оборудование с максимальной нагрузкой.

Аналогичный подход справедлив и для самодельных конструкций, при условии их полного соответствия классической пиролизной схеме и требованиям эксплуатации.

Для «пиролиза» требования эксплуатации, надо заметить, достаточно жёсткие:

• обязательное оснащение воздушным насосом;
• допустимая влажность топлива не выше 25-35%;
• нагрузка на оборудование не ниже 50%;
• температура обратного теплоносителя не ниже 60 °С;
• загрузка только крупным топливным массивом.

Также следует отметить дороговизну пиролизных систем промышленного изготовления. Наверное, поэтому пользуется высокой популярностью вариант “сделай сам”.

Создаём пиролизный котёл

Разбор схем и чертежей

Чтобы создать пиролизный котёл своими руками, важно тщательно изучить схемы и чертежи. Именно по ним вы сможете подобрать конструкцию и максимально точно определить количество нужных для строительства материалов. На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

• регуляторы,
• дымовые каналы,
• отверстия для воздуха,
• трубы для подачи воды,
• трубы для отвода воды,
• камера сгорания,
• вентилятор.

Очень важно при изготовлении пиролизного котла своими руками придерживаться чертежей и схем. Дело в том, что это сложное устройство, в котором будут происходить высокотемпературные процессы. Поэтому малейшая ошибка может обратиться аварийной ситуацией

Поэтому малейшая ошибка может обратиться аварийной ситуацией.

Для частного дома будет достаточно пиролизного котла, мощность которого составляет 40 кВт. Не стоит стремиться к большой мощности. Дело в том, что в таком случае конструкция становится значительно сложнее. Мало того, конечная стоимость также увеличивается.

Выбор мощности пиролизного котла, который вы собираетесь создать, влияет на размер ключевых деталей на чертеже или схеме. От правильного подбора размеров зависит нормальное функционирование устройства.

Совет. Если вы владелец маленького домика, то можно остановить свой выбор на котле с мощностью в 30 кВт. Этого будет более чем достаточно.

Инструменты, необходимые для изготовления котла своими руками

Чтобы своими руками сделать конструкцию, работающую на основе пиролизной реакции по чертежам и схемам, необходимо запастись некоторым инвентарём. Для воплощения задумки в жизнь, вам понадобятся следующие материалы и инструменты:

• болгарка,
• сварочный аппарат,
• шлифовальные круги,
• электрическая дрель,
• электроды,
• трубы различного диаметра,
• полосы стали,
• термодатчик,
• вентилятор,
• металлические листы.

Это базовый набор, который необходим, чтобы создать пиролизную систему своими руками по схемам и чертежам. Конечно же, в процессе работы может возникнуть необходимость в дополнительных инструментах и материалах.

Внимание. Толщина стали для корпуса должна быть 3 мм, а лучше 4

Тонкости сборки

После того как вы выберите подходящую схему, можно будет приступить к сборке. При этом необходимо придерживаться следующих рекомендаций:

Отверстие, через которое в топку будут попадать дрова и брикеты должно располагаться немного выше, чем у обычных твердотопливных конструкций. Не забудьте про ограничитель. Его главная задача — это контролировать количество воздуха. Для его создания нужна семидесятимиллиметровая труба в сечении. Её длина должна быть больше корпуса. К ограничителю приваривается диск. Элемент должен быть выполнен из стали. Место приваривания — низ конструкции. В результате у вас получится зазор в 40 мм. Чтобы установка ограничителя стала возможной необходимо сделать дырки в соответствующих местах крышки. Лучшей формой для отверстия, через которое будут загружаться дрова является прямоугольник

При этом важно не забыть о дверце. Она должна иметь специальную накладку для лучшей фиксации

Также в конструкции необходимо предусмотреть отверстие, через которое будет удаляться зола. Трубу для теплоносителя нужно сделать с изгибом

Это позволит повысить отдачу тепла.

Ещё одним важным элементом согласно любой схеме и чертежу является вентиль. С его помощью вы сможете контролировать количество теплоносителя, поступающего внутрь. Поэтому лучше всего расположить его в удобном и легкодоступном месте. Сам алгоритм создания пиролизного котла своими руками по чертежам вы можете увидеть на видео внизу.

После сборки огромное значение имеет первый запуск. Лишь после того, как вы убедитесь, что в продуктах горения нет угарного газа, можно будет утверждать, что всё сделано правильно. Для этого лучше использовать специальное оборудование.

Создать котёл, работающий на основе принципа пиролиза можно своими руками. Но перед тем как начать работу необходимо написать проект. Основную роль в нём будет играть рисунок со схемой изделия и размерами.

Обсудить статью на форуме

Кирпичные пиролизные котлы

Своими собственными руками вы сможете изготовить не только металлический самодельный пиролизный котел, но и кирпичный – это актуально для тех, у кого в распоряжении есть достаточное количество свободного места. Схему можно поискать в интернете, заказать у специалистов или попробовать скомпоновать самостоятельно, используя специальный софт. Преимущества кирпичного пиролизного котла, изготовленного своими руками:

• Может использоваться как самостоятельный источник тепла;
• Длительное сохранение температуры;
• Более прочная и долговечная конструкция;
• Стойкость к температурным перегрузкам.

Недостатком является лишь громоздкость такого агрегата.

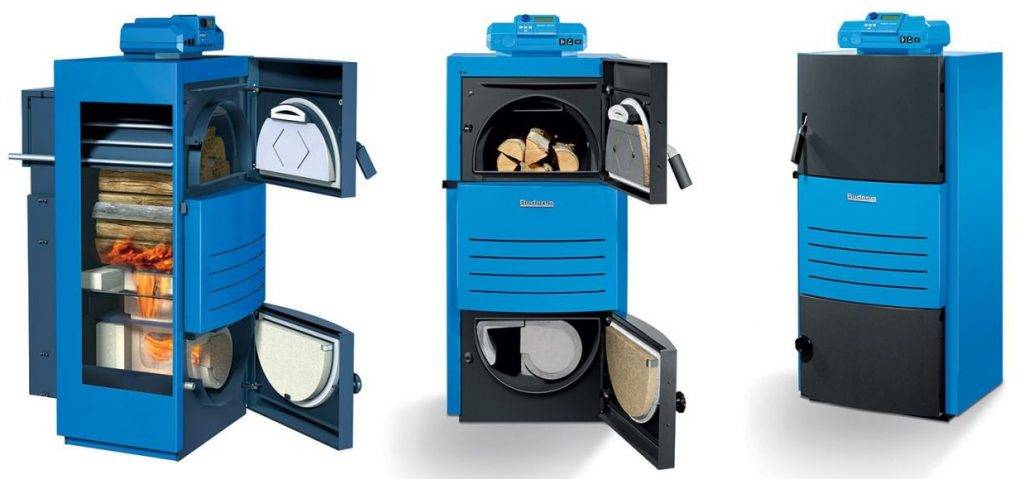

Пиролизные котлы длительного горения с водяным контуром

Пиролизные котлы длительного горения с водяным контуром являются прекрасным альтернативным источником энергии в частных домах в условиях частых перебоев газоснабжения.

Котел твердотопливный длительного горения с водяным контуром может работать на дровах и на других видах твердого топлива: уголь, древесные отходы и т.д.

Главный минус этого типа котлов – высокая цена. Кроме того, в отличие от многих других видов котельного оборудования, пиролизный котел длительного горения с водяным контуром чаще всего энергозависимый.

От электричества питаются не только циркуляционный насос и приборы контроля, но и встроенный вентилятор: на естественной тяге это оборудование, как правило, не работает.

Твердотопливные дровяные и угольные котлы по популярности уступают только газовым. При этом они имеют один серьезный недостаток — загрузку топлива необходимо проводить несколько раз в сутки.

При обычном сгорании дров КПД котлов не превышает 75%, и часть горючих веществ просто улетает в трубу.

Пиролизные котлы длительного горения с водяным контуром гораздо практичнее и эффективнее.

Ни для кого не будет секретом то, что котлы пиролизные отопления на данный момент являются очень необходимыми и востребованными устройствами отопительных систем. Именно по этой причине очень многих наших людей стали интересовать именно эти агрегаты.

Пиролизный котел представляют собой особый котел отопления, который в качестве топлива может использовать паллеты, уголь, дерево, и иные материалы.

Одним из основных критериев, в зависимости от которого подразделяют отопительные котлы, является вид топлива, на котором они работают. Таким образом, на сегодняшнем рынке можно встретить котлы на паллетах, угле, дровах. Также можно для себя найти котлы так называемые универсальные.

Наиболее распространенным на данный момент являются дровяные твердотопливные котлы, которые имеют множество преимуществ. Первое – это то, что топливо считается самым доступным. Также необходимо отметить то, что такие котлы продаются по приемлемым ценам.

Отличительной чертой пиролизных котлов является контроль уровня кислорода в камере сгорания, и соответственно контроль температуры и скорости сгорания топлива. Пиролизный котел на твердом топливе обеспечит вашу независимость от газа и электричества, поскольку расходы на эти энергетические источники значительно превышают стоимость твердого топлива.

Это интересно: Как заливать наливной пол самовыравнивающийся — разъясняем по полочкам

В заключение – полезные советы

Напоследок дадим несколько дополнительных рекомендаций по изготовлению и эксплуатации пиролизных котлов:

Обратите особое внимание на монтаж котлового бака (рубашки). Располагайте точки крепления обшивки в шахматном порядке и тщательно обваривайте полосу.
Это единственный вид котельных установок, где водяная прослойка выполняется под зольной камерой, поэтому нужно заранее предусмотреть крепление ножек агрегата.
Обязательно сделайте люк для прочистки жаротрубного теплообменника.
Не забрасывайте много сырых дров при растопке

Из-за этого не только снижается КПД теплогенератора, но и быстро зарастают сажей дымогарные трубы (буквально за 1—2 суток).
Протестируйте работу отопителя с автоматикой и убедитесь, что она корректно поддерживает заданную температуру.

Хотя большинство пользователей пиролизных котлов оставляют положительные отзывы, эти агрегаты не безупречны. Главный недостаток – зависимость от электроэнергии, без которой теплогенератор превращается в бесполезную кучу железа, да еще и грозит взорваться от перегрева. Поэтому рекомендуется иметь в запасе блок бесперебойного питания либо генератор, способный обеспечить работу вентилятора и циркуляционного насоса отопления.
