Почему не запускается система водоснабжения дома

Советы по безаварийной эксплуатации

Насосная станция для надежной работы требует правильной установки. Чтобы гарантировать долгую безаварийную эксплуатацию, нужно:

• установить насос на ровной, жесткой площадке или опоре, не допускающей вибрации;
• эксплуатировать станцию только при положительной температуре;
• не допускать перегрева в области расположения насоса (температуры выше 40 градусов), для чего рационально предусмотреть систему обдува или вентиляции;
• использовать для подачи и отвода воды трубы только рекомендуемого в документации диаметра, для того, чтобы насос мог показать свои заявленные характеристики;
• не допускать перегибов труб;
• предусмотреть систему дренажа для аварийного слива, а также патрубки для залива воды в подающий контур.

Если вода отбирается из неглубокого колодца поверхностным насосом, нужно принять меры, чтобы рабочее колесо турбины всегда находилось в воде. Для этого конец шланга или трубы погружают в воду, следя, чтобы в жидкости находилось как можно больше его длины. Лучшим способом гарантировать безопасности будет оснащение заборной линии поплавком. Его задача — приподнимать и опускать конец шланга, постоянно сохраняя его погруженность в воду.

В список периодического обслуживания системы входит контроль параметров давления. Воздух в насосной станции проверяется через золотниковый или ниппельный отвод на корпусе гидроаккумулятора. Присоединив к нему манометр, легко увидеть показатели. Номинальное давление — от 1.5 до 1.8 атм. При его недостатке сквозь отвод закачивают воздух компрессором или велосипедным насосом.

Подготовка системы отопления к запуску

В подавляющем большинстве случаев отопление бездействует в летний период. Поэтому следует проверить сохранность и надежность ее основных узлов, а также провести ряд подготовительных работ. До того как запустить закрытую систему отопления нужно выяснить степень отклонения ее фактических параметров от расчетных.

Сначала проводится визуальный осмотр магистрали и радиаторов отопления. Для владельца не должен быть первоочередным вопрос – как запустить батарею отопления. Нужно проверить ее корпус на наличие возможных механических повреждений, а также проконтролировать надежность соединения с трубопроводом.

Наряду с этим выполняется контроль и профилактические работы следующего плана:

• Проверка дымоходной системы. Как запустить котел отопления, если тяги в дымоходе будет недостаточно для поддержания процесса горения? Поэтому выполняют прочистку внутренней полости от сажи, а также проверяют целостность трубы. Кирпичные конструкции можно «обновить», заменив разрушенные кирпичи. На оцинкованных трубах может появиться ржавчина, которую следует удалить;
• Визуальный контроль труб. Так как запустить отопление без этого будет просто опасным – нужно выяснить, все ли трубы сохранили герметичность, нет ли в системе трещин или явных дефектов;
• Контроль состояния радиаторов. Нужно знать, что до того, как запустить отопление в многоквартирном доме – управляющая компания должна предупредить жильцов. Они же, в свою очередь, проверяют состояние батарей. Не допускается отключение отдельных радиаторов от сети. Во время заполнения труб теплоносителем проверяется отсутствие протечек.

Это общие правила, без которых первый пуск отопления не рекомендуется. Но как запустить отопление в частном доме корректно? Для этого рекомендуется выполнить ряд процедур.

2 Причины неполадок

Большинство жителей частных домов и квартир не считают необходимым разбираться в инженерной конструкции системы отопления. Решение всех проблем, возникающих с центральной конструкцией, они возлагают на сотрудников соответствующих служб. Хотя действительно лучше доверить ремонт квалифицированным специалистам, необходимо научиться самостоятельно разбираться в мелких поломках, ведь иногда их можно устранить в домашних условиях.

Такие знания незаменимы для хозяев частных домов и коттеджей, где вся система находится под контролем одного человека. Хозяин должен знать хотя бы общую конструкцию оборудования и уметь выявлять лёгкие неполадки.

Основные причины того, почему нет циркуляции в системе отопления:

• неправильное проектирование;
• несоответствие техники расчётным требованиям;
• разбалансировка из-за несанкционированных подключений;
• некачественно проведённая установка;
• образование воздушных пробок;
• неправильный монтаж радиаторов;
• повреждения трубопроводов;
• нарушение герметичности в швах и стыках.

Автономное водоснабжение

Теперь давайте разберем автономное холодное водоснабжение в домах: ремонт и настройка требуются и этим системам.

Вначале — несколько слов о том, как работает водоснабжение от скважины или колодца:

• Насос поднимает воду и создает избыточное давление в водопроводе;
• Гидроаккумулятор сглаживает скачки давления при включении насоса и запасает воду, позволяя насосу простаивать существенную часть времени;
• Датчик давления контролирует количество атмосфер в водопроводе и при падении давления до критической отметки включает насос, а при его росте до заданного значения — выключает.

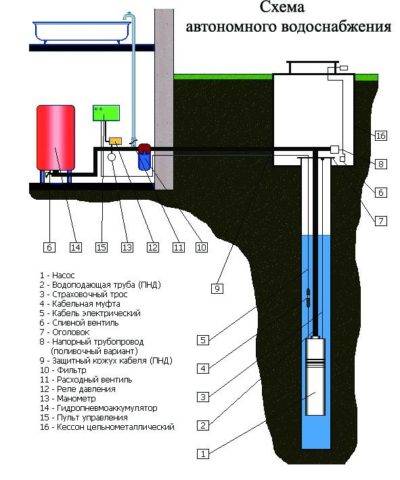

Устройство системы автономного водоснабжения

Понимая принцип работы системы автономного водоснабжения, нетрудно диагностировать и неполадки в ней.

Если часто включается насос, это может говорить о:

1. Чрезмерно малом объеме гидроаккумулятора;
2. Заниженном давлении включения насоса.

Не забудьте, что эффективный объем гидроаккумулятора меньше его полного объема и зависит от давления накачки, давлений включения и выключения насоса

Если насос не отключается, очевидная причина — завышенное давление его отключения, превышающее создаваемый крыльчаткой напор. Решение проблемы и в этом случае сводится к регулировке автоматики.

Что делать, если насосная станция замерзла

В качестве заключения стоит коснуться вопроса реанимации насосной станции. Несмотря на четкие инструкции по эксплуатации оборудования только в теплом помещении, ситуации, когда замерзла насосная станция, случаются. Вода может превратиться в лед:

• внутри подводной трубы в дом, на границе промерзания почвы;
• в подводящих патрубках, идущих от скважины или колодца;
• в части трубопровода, непосредственно примыкающего к насосу:
• в самых сложных случаях – внутри механики насоса.

Если при инспекции состояния труб и насосной станции обнаружены трещины металла, пластика, элементов конструкции, ремонт сводится к разборке оборудования, части сети водопровода и замене поврежденных деталей, труб. Однако жидкость при замерзании не сразу разрывает металл, и есть ненулевые шансы спасти оборудование.

Порядок действия с трубами зависит от их типа, а также имеющихся в наличии средств и инструментов. Подводы можно разморозить кипятком, стальные трубы прогреть паяльной лампой. Процесс роста температуры должен быть постепенным, чтобы не вызвать повреждений резким изменением.

Совет! Перед тем, как поливать трубы кипятком, их следует обмотать тканью и пролить прохладной водой

Самый действенный, но долгий способ разморозки механики насоса – установка ламп накаливания

https://www.youtube.com/embed/PFPivZkKfPQ. Самый действенный, но долгий способ разморозки механики насоса – установка ламп накаливания

Предмет нагрева нужно поместить в какое-либо ограниченное пространство, например, окружить перевернутой вверх дном коробкой, стенки которой отстоят от источника тепла на 200 и более миллиметров. После этого лампа включается, ее мощность должна составлять не менее 100 Ватт

Самый действенный, но долгий способ разморозки механики насоса – установка ламп накаливания. Предмет нагрева нужно поместить в какое-либо ограниченное пространство, например, окружить перевернутой вверх дном коробкой, стенки которой отстоят от источника тепла на 200 и более миллиметров. После этого лампа включается, ее мощность должна составлять не менее 100 Ватт.

Трубы можно отогреть нагревательным кабелем, который нетрудно приобрести в любом магазине, торгующим электрическими системами отопления. Обмотав замерзший участок и подав на кабель напряжение в 220В, можно быстро и пожаробезопасно разморозить систему. Хорошие результаты применения такого способа наблюдаются и при работе с механикой насоса.

3 Ошибочное проектирование

Нельзя экономить на качественном проекте. В противном случае при запуске оборудования могут остаться неподключенными несколько батарей или вода будет вытекать из трубопроводов. Тогда придётся отключать всю систему и конструировать её заново, снова проводя расчёты и создавая чертежи и схемы.

Специалисты, которым стоит доверить эту кропотливую и тяжёлую работу, учитывают все факторы, влияющие на нормальное функционирование и надёжность отопительных агрегатов. Обязательно планируют уклон вертикальных и горизонтальных участков трубопровода. Технические параметры самого оборудования можно узнать из прилагающихся к нему документов. Оптимальная производительность котла должна составлять не менее 1 кВт на каждые 10 квадратных метров площади помещения с потолками высотой в 3 м.

Установка узлов системы водоснабжения

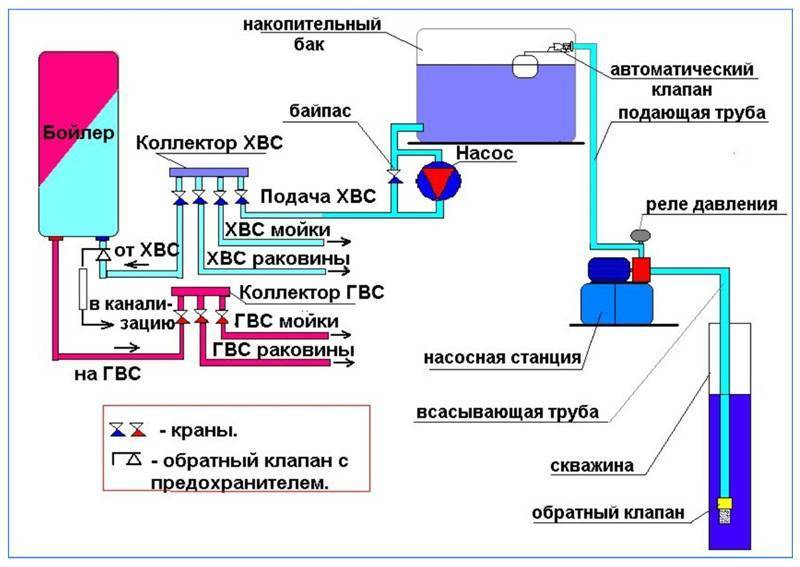

Типичная схема разводки водопроводной системы со скважиной или колодцем может применяться для последовательной проводки трубопровода.

Она состоит из таких узлов:

• Насосное оборудование. Для глубокого колодца более 8-ми метров или скважины подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборке или поверхностные насосы.
• Переходной ниппель. Нужен для соединения со следующими элементами системы, которые в большинстве случаев имеют отличный от выхода из насоса диаметр.
• Обратный клапан. Предотвращает вытекание воды из системы в момент простаивания насоса, падения напора воды.
• Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от разводки (наружной или внутренней, скрытой или открытой), цены самого материала, простоты монтажа. Трубопровод, подводящий воду в дом, снабжается теплоизоляционным слоем.
• Водоразборная арматура. Используется для соединения труб, перекрытия подачи воды, монтажа трубопровода под углом и т. д. К ней можно отнести: фитинги, краны, водорозетки, тройники и т. д.
• Группа фильтров. Предназначена для защиты оборудования от попадания твердых и абразивных частиц, снизит содержание железа в воде и смягчит ее.
• Бак гидроаккумулятора. Требуется для создания и поддержания стабильного напора воды, предотвращения частого срабатывания насоса.
• Группа безопасности. Необходима для контроля давления в системе — реле давления, манометр и реле сухого хода. Приборы автоматического регулирования помогают поддерживать стабильный напор в системе и продлевать срок эксплуатации оборудования.

Все элементы системы подключаются в определенной последовательности. Подробнее очередность можно рассмотреть на схеме. Далее установку системы описано на примере коллекторной разводки, как более сложной.

Простая схема системы водоснабжения дает возможность представить, как должна выполняться разводка от источника до крайней точки потребления (+)

Коллекторный узел в частном доме устанавливается в специальных помещениях — бойлерных или котельных — специально отведенных комнатах жилого дома, в подвальных и полуподвальных помещениях.

В этажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за смывным бачком в туалете или спрятать в специальном шкафу. Чтобы сэкономить водопроводные трубы, коллектор располагают поближе к большему количеству сантехнических приборов, на примерно одинаковом расстоянии от них.

Монтаж коллекторного узла, если следовать по направлению воды, проводят в такой очередности:

1. На участке соединения коллектора с основной трубой подачи воды устанавливают запорный кран для отключения в случае необходимости всей системы.
2. Далее монтируют осадочный фильтр, который задерживает крупные механические взвеси, способные привести к поломке оборудования.
3. Затем проводят установку еще одного фильтра, который будет изымать из воды более мелкие включения (в зависимости от модели — частицы от 10 до 150 микрон).
4. Следующий в схеме установки — обратный клапан. Он перекрывает обратный ток воды при падении давления.

После установки вышеперечисленного оборудования к трубе подачи воды подключают коллектор с таким количеством выводов, которое соответствует числу точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.

Монтаж водопроводных веток горячей и холодной водопроводной системы одинаков при центральном водоснабжении. Немного иначе проходит установка в доме: один из отводов холодной воды коллектора подключают к водонагревателю, откуда горячую воду направляют на отдельный коллекторный узел

Пример замены запчастей

Для начала разберем пример замены рабочих колец и уплотнителей насоса-автомата. Агрегат работал в формате насосной станции, перекачивающей воду из накопителя к потребителям.

После нескольких минут “сухого хода”, случившегося из-за поломки погружного насоса, снизилась производительность, система отключалась даже при открытых в точках водоразбора кранах.

из В разбираемой в примере схеме водоснабжения насосная станция используется для перекачки воды из бака через фильтр к точкам водоразбора Основной агрегат насосной станции — поверхностный центробежный насос от компании Джилекс Воду из источника откачивал вибрационник Малыш, с помощью которого загружался бак в 250 л. В формате насосной станции есть гидроаккумулятор вместимостью 80 л Для замены сгоревших уплотнителей и деформированного рабочего колеса по каталогу были заказаны запчасти Насосная станция в качестве повысителяЦентробежный насос-автомат ДжамбоТехнические возможности помпыЗакупка запчастей для замены

Покупка запчастей для автоматических насосов, выпускаемых в странах СНГ, не составила труда. В российских денежных единицах потрачено было около 900 р.

из Насос-автомат отделяем от гидроаккумулятора, банально выкрутив крепежные болты. С насоса снимаем крышку корпуса Отделяем направляющий элемент, расположенный в торце насоса. Запоминаем или отмечаем, какой стороной он был расположен по отношению к двигателю Снимаем крыльчатку с насоса, предварительно отвинтив гайку головкой на 22 Для того чтобы открутить вал, его край фиксируем в тисках. Так проще разобрать агрегат и снять с него рабочие колеса Снимаем с вала торцевое уплотнение. Его вместе с дном и рабочими колесами будем полностью менять. Частичная замена невозможна из-за вероятного конструктивного несовпадения Снимаем с вала шайбу и пружинный компенсатор, удерживающий конструкцию из торцевых уплотнителей и рабочего колеса Помпа насосной станции полностью разобрана и подготовлена к установке новых деталей Осматриваем торцевую крышку двигателя на предмет повреждений, изучаем состояние расположенного в центре подшипника мотора Шаг 1: Отделение гидробака и съем крышкиШаг 2: Отделение направляющейШаг 3: Удаление крыльчатки насоса-автоматаШаг 4: Откручивание центрального валаШаг 5: Удаление торцевого уплотнения с валаШаг 6: Удаление шайбы с пружинойШаг 7: Насос Джамбо в разобранном состоянииШаг 8: Чистка деталей и подготовка к сборке

Если при осмотре не разобранной части помпы выявлены очаги ржавчины, их следует удалить, все, что доступно, надо очистить от загрязнений.

из После очистки и подготовки насоса ставим на вал новое дно и устанавливаем шайбу с пружиной Устанавливаем на вал новое рабочее колесо агрегата той стороной, которой было расположено подлежащая замене деталь Устанавливаем на вал уплотнитель, крыльчатку и направляющую торцевую деталь. Все действия производим в порядке, обратном разборке В завершении фиксируем крышку корпуса насоса и проводим тестирование агрегата Шаг 9: Установка нового дна и шайбы с пружинным компенсаторомШаг 10: Установка нового рабочего колеса агрегатаШаг 11: Установка направляющей торцевой деталиШаг 12: Собранный насос с установленными новыми деталями

Если новые детали насоса-автомата установлены неправильно, агрегат не будет работать, придется переделать снова. Поэтому лучше сразу внимательно запоминать или помечать последовательность расположения и сторону установки.

Проверка элементов системы отопления

Нужно помнить о других элементах системы. Ведь без их корректной работы невозможно правильно запустить отопительную систему. Прежде всего следует проверить нормальное функционирование измерительных приборов – манометров термометров.

Работа защитных компонентов также должна быть проконтролирована. Правильный запуск системы отопления может быть сорван, если седла воздухоотводчика или спускного клапана не имеют возможности двигаться из-за ржавчины или известкового налета. Для этого нужно вручную открыть каждый из них.

В расширительном бачке контролируется давление воздушной камеры. Оно должно быть выше номинального в системе на 5-7%. Если конструкция бачка предусматривает возможность замены мембраны – нужно его разобрать и проверить ее состояние.

В настоящее время услуга по запуску системы отопления встречается очень редко. Указать хотя бы ориентировочные расценки невозможно – в большинстве случаев цена формируется в индивидуальном порядке. Ее размер напрямую зависит от текущего состояния системы и ее сложности.

В видеоматериале можно ознакомиться с технологией заливки системы отопления теплоносителем.

Запуск системы отопления частного дома предполагает определенную последовательность действий. Узнаем, что нужно сделать перед запуском отопления.

Первый запуск системы отопления частного дома после продолжительного простоя — ответственное мероприятие. И подготовиться к нему следует заранее, чтобы неожиданно не столкнуться с проблемами уже после наступления холодов. Расскажем, что нужно сделать перед запуском отопления.

Устройство зимнего водоснабжения

Если вы собираетесь жить за городом круглый год, водоснабжение в частном доме зимой должно быть устроено так, чтобы оно не отказывало даже в самые сильные морозы. Чтобы добиться этого, придется выполнить ряд обязательных мероприятий.

Они довольно трудоемкие и затратные, но расходы на восстановление системы после замораживания обойдутся намного дороже. Особенно если перемерзнет оборудование и трубы, проложенные скрыто за облицовкой стен.

Мероприятия по теплоизоляции водопроводной системы

Как правило, вода в загородный дом подается из колодца или скважины, если нет возможности подключиться к централизованному водопроводу. И если вода в источниках почти никогда не замерзает, так как находится на значительной глубине, то система подачи достаточно часто страдает от морозов.

Чтобы этого не произошло, следует позаботиться о её теплоизоляции. Для этого нужно:

• Утеплить крышку и стенки колодца, а над оголовком скважины соорудить кессон. Это металлический, кирпичный или пластиковый бункер, заглубленный в землю, который изнутри утепляют, а снаружи обязательно гидроизолируют.
• Насосное оборудование, способное нормально функционировать только при положительной температуре, устанавливают в теплом помещении. Это может быть подвал дома, бойлерная или тот же кессон над скважиной.

Важно также обеспечить непродуваемость наружных стен, особенно у основания, примыкающего к фундаменту. Имеющиеся там щели необходимо заделать

Так как водопроводные трубы обычно прокладываются по полу вдоль стен, вода в них может промерзнуть.
Вентиляционные продухи, имеющиеся в фундаменте, на зиму необходимо закрывать.

Утепление труб

Если водоснабжение дачи зимой необходимо, но система труб проложена так, что они могут перемерзнуть, их обязательно нужно утеплить. Существует несколько способов сделать это, и самый простой – заключить их в теплоизоляционную скорлупу из пенопласта, обернуть минватой или другими подобными материалами.

Фольгированная скорлупа из пенополиуретана

Но этот способ можно рассматривать только как вспомогательную меру, или использовать его для теплоизоляции труб, проложенных под полом или в подвале, проходящих через погреб или другие помещения с низкой температурой воздуха.

Объясню почему:

• Никакая теплоизоляция не способна согревать. Она лишь удерживает тепло. В сильные морозы она не защитит трубы от промерзания, особенно если они открытые или проложены выше уровня промерзания грунта.
• Мало того, замерзшая в них вода и оттаивать будет намного дольше, потому что утеплитель точно так же будет препятствовать поступлению тепла внутрь.
• Углы, тройники и запорную арматуру утеплить гораздо сложнее, чем прямолинейный трубопровод. А они как раз и являются самым слабым местом системы.

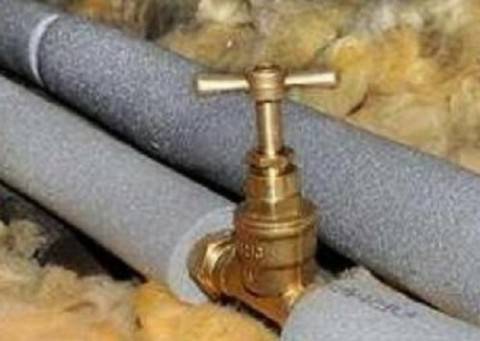

Запорная арматура – слабое звено водопровода

Поэтому на проблемных участках трубы нужно не просто утеплять, а греть. Для этого используют электрический греющий кабель или ленту, которые крепятся к трубе. Или обогревающий провод внутри неё.

Труба для водоснабжения с обогревом внутренним электрическим кабелем

А вот теплоизоляционные материалы, при совместном использовании с греющим кабелем, помогут вам существенно сократить затраты на электроэнергию, уменьшая теплопотери. А также в течение некоторого времени будут удерживать тепло при отключении электроэнергии, что нередко случается в зимнее время в загородных поселках.

Греющая лента и утеплитель – гарантия работы системы водоснабжения в любые морозы

Способы прокладки – скрытая и открытая система

Трубы в системе водоснабжения могут прокладываться закрытым и открытым способом. Выбор одного из способов не влияет ни на качество соединений, ни на функциональность всей системы и зависит только от личных предпочтений.

Казалось бы, определиться несложно и закрытый способ является предпочтительней как более эстетичный и позволяющий сэкономить до 10 см полезного пространства. Почему же до сих пор при монтаже системы водоснабжения используется открытый трубопровод? Попробуем дать ответ.

Скрытая разводка позволяет прятать трубы и не портить эстетическое восприятие интерьера дома или квартиры. Скрытый способ применяют при сборке водопровода из ПП труб. Прячут контур за декоративной стеной, например, из гипсокартона, или штробят стены и заводят трубы в образовавшиеся ниши, заделывая облицовочным материалом или штукатуркой по сетке.

Трубопровод не должен плотно примыкать к поверхностям — всегда оставляют небольшой зазор для возможного ремонта. При монтаже трубопровода в монолит рекомендуется помещать их в кожухе, вкладывая трубу в трубу.

Недостаток метода проявляется тогда, когда возникает необходимость в ремонте или замене скрытых элементов системы — штукатурку или облицовку плиткой приходится вскрывать, а затем заново декорировать.

Кроме того, в случае повреждения и протечек проблема может обнаружиться не сразу и привести сначала к потере эксплуатационных технических характеристик конструкций, затем к затоплению помещений.

Лучше приступать к монтажу системы водоснабжения с заранее составленной схемой — иначе погрешности в расчетах или сборке приведут к тому, что придется штробить новые канавки и заново монтировать трубы

Чтобы избежать таких сложностей, при монтаже разводки прячут только цельные участки трубы, размещая стыковочную арматуру на открытых участках. В местах монтажа запорной арматуры делают незаметные дверки. Это дает доступ при обслуживании к соединениям труб, которые являются наиболее слабыми звеньями системы.

Нужно отметить и то, что трубы не из всех материалов можно прятать под слоем штукатурки — для этого подойдут только изделия из полипропилена, металлопластика или меди.

Прокладку труб открытым способом проводят после завершения отделки. Способ предполагает ничем не прикрытую прокладку труб и элементов водопровода. Выглядит некрасиво, уменьшает полезную площадь помещения, но при этом такой способ очень удобен при обслуживании, ремонте и демонтаже элементов.

Перепланировка и перестановка сантехники в доме при таком устройстве водопроводной разводки также не вызовет трудностей.

Открытая разводка дает возможность быстро обнаружить место протечки и устранить причину поломки или повреждения элементов системы
