Почему сжиженные и сжатые газы хранят в баллонах? Виды емкостей + правила эксплуатации

Кислородные баллоны

Для газовой и резки доставляют в стальных кислородных баллонах типа 150 и 150 Л. Кислородный баллон представляет собой стальной цельнотянутый цилиндрический сосуд 3, имеющий выпуклое днище 1, на которое напрессовывается башмак 2; вверху баллон заканчивается горловиной 4. В горловине имеется конусное отверстие, куда ввертывается запорный 5. На горловину для защиты вентиля навертывается предохранительный колпак 6.

Наибольшее распространение при газовой сварке и резке получили баллоны вместимостью 40 дм3. Эти баллоны имеют размеры: наружный диаметр – 219 мм, толщина стенки – 7 мм, высота – 1390 мм. Масса баллона без газа 67 кг. Они рассчитаны на 15 МПа, а испытательное – 22,5 МПа.

Чтобы определить количество кислорода, находящегося в баллоне, нужно вместимость баллона (дм3) умножить на давление (МПа). Например, если вместимость баллона 40 дм3 (0,04 м3), давлением 15 МПа, то количество кислорода в баллоне равно 0,04х15=6 м3.

Рисунок 1 – Кислородный баллон

На сварочном посту кислородный баллон устанавливают в вертикальном положении и закрепляют цепью или хомутом

Для подготовки кислородного баллона к работе отвертывают колпак и заглушку штуцера, осматривают вентиль, чтобы установить, нет ли на нем жира или масла, осторожно открывают вентиль баллона и продувают его штуцер, после чего перекрывают вентиль, осматривают накидную гайку редуктора, присоединяют редуктор к вентилю баллона, устанавливают рабочее давление кислорода регулировочным винтом редуктора. При окончании отбора газа из баллона необходимо следить, чтобы остаточное давление в нем было не меньше 0,05-0,1 МПа

При обращении с кислородными баллонами необходимо строго соблюдать правила эксплуатации и техники безопасности, что обусловлено высокой химической активностью кислорода и высоким давлением. При транспортировке баллонов к месту сварки необходимо твердо помнить, что запрещается перевозить кислородные баллоны вместе о баллонами горючих газов. При замерзании вентиля кислородного баллона отогревать его надо ветошью, смоченной в горячей воде.

Причинами взрыва кислородных баллонов могут быть попадания на вентиль жира или масла, падения или удары баллонов, появление искры при слишком большом отборе газа (электризуется горловина баллона) баллона каким-либо источником тепла, в результате чего давление газа в баллоне станет выше допустимого.

Таблица 1 – Типы баллонов для сжиженных газов

Тип баллона	Давление, МПа	Предел прочности, МН/м2	, %
условное	гидравлическое	пневматическое
100	10	15,0	10	650	15
150	15	22,5	15	650	15
200	20	30,0	20	650	15
150Л	15	22,5	15	900	10
200Л	20	30,0	20	900	10

Вариант 2

1. Почему резиновый мяч, деформированный при сжатии, опять приобретает шарообразную форму?

2. Плохо накачанный мяч положили на солнце. Что произойдёт с давлением газа?

3. Почему сжатые газы хранят в специальных баллонах? Почему опасно в летнее время оставлять их на балконе?

4. До какого давления необходимо зимой накачивать шины, если вы делаете это в тёплом гараже?

5. Пустые ёмкости от дезодорантов нельзя бросать в огонь. Почему?

Ответы на самостоятельную работа по физике Давление газа 7 классВариант 1
1. Из бутылки с газированной водой иногда вылетает пробка, так как если бутылка находится в теплом месте, давление газа увеличивается и выбивает пробку.
2. На улице температура воздуха ниже, поэтому скорость молекул уменьшается, они реже ударяются о стенки шарика, и давление воздуха в шарике падает.
3. Если некоторое количество газа выпустить из сосуда, то давление в сосуде понизится.
4. Небольшие вмятины на поверхности шарика для настольного тенниса устраняют простым способом: опускают его в горячую воду, температура газа в шарике увеличивается, газ расширяется и выравнивает поверхность.
5. Давление в шинах при разгрузке автомобиля уменьшается, так как вес автомобиля уменьшается.Вариант 2
1. При сжатии резинового мяча увеличивается давление на стенки, которое стремится вернуть мяч в первоначальную форму.
2. Если плохо накачанный мяч положить на солнце, температура газа повысится, давление газа повысится, и мяч станет хорошо накачанным.
3. Если баллон с газом летом оставить на балконе, под действием солнца температура газа будет возрастать, он будет расширяться, давление на стенки баллона будет расти, и он может взорваться. Чтобы это предотвратить, газы хранятся в специальных баллонах.
4. Зимой в теплом гараже необходимо накачать шины немного сильнее, чем обычно, так как на холодном воздухе давление газа уменьшится.
5. Пустые емкости от дезодорантов нельзя бросать в огонь, так как баллон находится под давлением, и при повышении температуры давление увеличится и разорвет баллон.

Хранение и транспортировка баллонов

Транспортировка баллонов разрешается только на рессорных транспортных средствах, а также на специальных ручных тележках или носилках. При бесконтейнерной транспортировке баллонов должны соблюдаться следующие требования:

• на всех баллонах должны быть до отказа навернуты предохранительные колпаки;
• кислородные баллоны должны укладываться в деревянные гнезда (разрешается применять металлические подкладки с гнездами, оклеенными резиной или другими мягкими материалами);
• кислородные баллоны должны укладываться только поперек кузова машины так, чтобы предохранительные колпаки были в одной стороне; укладывать баллоны допускается в пределах высоты бортов;
• баллоны должны грузить рабочие, прошедшие специальный инструктаж.

Перевести на газ можно любую машину

Оснастить газовым оборудованием можно всё что угодно, однако в ряде случаев в этом нет смысла. К примеру, для малогабаритных автомобилей это нецелесообразно: расход у них и так небольшой, и баллон часто негде разместить. Не стоит переоборудовать и новые машины: можно лишиться гарантии на мотор из-за применения нерекомендованного топлива, на кузов (сверлили, перегрузили) и на электрику, в которую вмешались.

Дизельные автомобили также лучше не трогать. Для самовоспламенения газовой смеси требуется запальная доза дизтоплива — такие системы сложны и дороги. Не стоит переходить на газ, если часто используете весь полезный объём салона и багажника — оборудование съест много места, а также сократит возможности трансформации салона.

Очистка газов

Чаще всего газ очищают от примесей, пропуская его через поглотительные сосуды, содержащие соответствующие жидкие и твердые поглотители. Эффективность поглощения компонентов газовой смеси жидкими поглотителями существенно зависит от поверхности и времени соприкосновения газа с поглотителем. Для увеличения поверхности соприкосновения используют центробежную мешалку, через отверстие в оси которой подводится газ, распределяющийся в жидкости.

Особенно тесный контакт между жидкостью и газом достигается при проведении тонкого вспенивания. Газ продавливают через газопромыватель со стеклянной пористой пластинкой в жидкость, содержащую пенообразователь (0,1% раствор натриевой соли желчной или гидрокоричной кислоты, 0,1% раствор NaOH, 0,1% раствор СН3СООН). Подбором пенообразователя и его концентрации можно изменить устойчивость пены.

При анализе газов в качестве поглотительных сосудов применяют пипетки Гемпеля (рис. 146) с двумя и четырьмя шарами (для жидких поглотителей), с одним и тремя шарами (для твердых поглотителей). Пользуясь уравнительной склянкой 2, набирают в газовую бюретку 1 пробу газа, отмеряют объем взятой пробы, затем газ переводят в пипетку Гемпеля. Непоглощенную часть газовой пробы возвращают в бюретку, где измеряют ее объем. По разности объемов до и после поглощения находят объем поглощенного компонента.

Для очистки газов пропусканием через слой твердого поглотителя применяют те же устройства, что и для осушения газов.

Кислородные баллоны

Для газовой и резки доставляют в стальных кислородных баллонах типа 150 и 150 Л. Кислородный баллон представляет собой стальной цельнотянутый цилиндрический сосуд 3, имеющий выпуклое днище 1, на которое напрессовывается башмак 2; вверху баллон заканчивается горловиной 4. В горловине имеется конусное отверстие, куда ввертывается запорный 5. На горловину для защиты вентиля навертывается предохранительный колпак 6.

Наибольшее распространение при газовой сварке и резке получили баллоны вместимостью 40 дм3. Эти баллоны имеют размеры: наружный диаметр — 219 мм, толщина стенки — 7 мм, высота — 1390 мм. Масса баллона без газа 67 кг. Они рассчитаны на 15 МПа, а испытательное — 22,5 МПа.

Чтобы определить количество кислорода, находящегося в баллоне, нужно вместимость баллона (дм3) умножить на давление (МПа). Например, если вместимость баллона 40 дм3 (0,04 м3), давлением 15 МПа, то количество кислорода в баллоне равно 0,04х15=6 м3.

Рисунок 1 — Кислородный баллон

На сварочном посту кислородный баллон устанавливают в вертикальном положении и закрепляют цепью или хомутом

Для подготовки кислородного баллона к работе отвертывают колпак и заглушку штуцера, осматривают вентиль, чтобы установить, нет ли на нем жира или масла, осторожно открывают вентиль баллона и продувают его штуцер, после чего перекрывают вентиль, осматривают накидную гайку редуктора, присоединяют редуктор к вентилю баллона, устанавливают рабочее давление кислорода регулировочным винтом редуктора. При окончании отбора газа из баллона необходимо следить, чтобы остаточное давление в нем было не меньше 0,05-0,1 МПа. При обращении с кислородными баллонами необходимо строго соблюдать правила эксплуатации и техники безопасности, что обусловлено высокой химической активностью кислорода и высоким давлением

При транспортировке баллонов к месту сварки необходимо твердо помнить, что запрещается перевозить кислородные баллоны вместе о баллонами горючих газов. При замерзании вентиля кислородного баллона отогревать его надо ветошью, смоченной в горячей воде

При обращении с кислородными баллонами необходимо строго соблюдать правила эксплуатации и техники безопасности, что обусловлено высокой химической активностью кислорода и высоким давлением. При транспортировке баллонов к месту сварки необходимо твердо помнить, что запрещается перевозить кислородные баллоны вместе о баллонами горючих газов. При замерзании вентиля кислородного баллона отогревать его надо ветошью, смоченной в горячей воде.

Причинами взрыва кислородных баллонов могут быть попадания на вентиль жира или масла, падения или удары баллонов, появление искры при слишком большом отборе газа (электризуется горловина баллона) баллона каким-либо источником тепла, в результате чего давление газа в баллоне станет выше допустимого.

Таблица 1 — Типы баллонов для сжиженных газов

Тип баллона	Давление, МПа	Предел прочности, МН/м2	, %
условное	гидравлическое	пневматическое
100	10	15,0	10	650	15
150	15	22,5	15	650	15
200	20	30,0	20	650	15
150Л	15	22,5	15	900	10
200Л	20	30,0	20	900	10

Безопасность отопления и ГВС на баллоном газе

При отсутствии доступа к централизованному газоснабжению в качестве топлива для автономных систем отопления и водонагревательных приборов может применяться сжиженный газ. Он дешевле электроэнергии. В отличие от дров, угля или дизеля не загрязняет воздух твердыми продуктами сгорания, то есть является более экологичным.

Вместо баллонов в частных домовладениях можно использовать газгольдеры объемом до 20000 литров, если не возникнет проблем с их заправкой

При организации системы отопления и горячего водоснабжения на СУГ необходимо учитывать требования СНиП 42-01-2002.

Кроме баллонов (50 л) используется следующее оборудование:

• газовый котел;
• редукторы;
• запорная арматура;
• компоненты газопровода;
• радиаторы.

Котел может быть одно- или двухконтурным, но обязательно с горелкой для сжиженного газа. Если баллонный газ – это временное решение и дом планируется подключать к централизованному газоснабжению, рационально купить котел для магистрального газа и дополнительное оборудование для СУГ. Двухконтурный котел обеспечит одновременно и ГВС и обогрев помещений.

Возможна установка высокоэффективного конденсационного котла, оснащенного двумя теплообменниками для нагрева теплоносителя и горячего водоснабжения. В таком котле образующийся при сгорании газа водяной пар преобразуется в жидкость, что позволяет получать дополнительную тепловую энергию.

Мощность котла выбирают исходя из площади отапливаемого помещения и отдают предпочтение моделям с более высоким КПД.

К газовым котлам подключается несколько газовых баллонов, что увеличивает суммарный объем газа и продлевает интервал между заправками

Одновременно используются несколько наиболее вместительных 50-литровых баллонов, объединенных в единую батарею. Баллоны размещаются в металлических, вентилируемых шкафах на улице с северной стороны дома, во избежание нагрева солнечным излучением. Другой вариант – отдельно стоящее нежилое помещение.

Чтобы при сильных морозах давление в системе не падало, шкафы необходимо утеплить негорючими материалами, а в помещении обеспечить минимальный обогрев.

Важно проследить, чтобы расстояние от котла составляло не менее 2 метров и к оборудованию был свободный доступ для осмотра. Рядом с газовым оборудованием не должно быть сливных ям, погребов, подвалов, канав

Газификация подвальных и цокольных помещений запрещена.

Баллоны подключаются к газопроводу через газовый редуктор, который позволяет регулировать давление газа при его отборе. Он может быть отдельным для каждого баллона либо общим для всех.

Цвет редуктора должен соответствовать цвету баллона, то есть быть красным (для пропан-бутана). Нельзя допускать его засорения, иначе может повыситься давление и выйти из строя оборудование. Раз в неделю редуктор проверятся на наличие самотека и работоспособность предохранительного клапана.

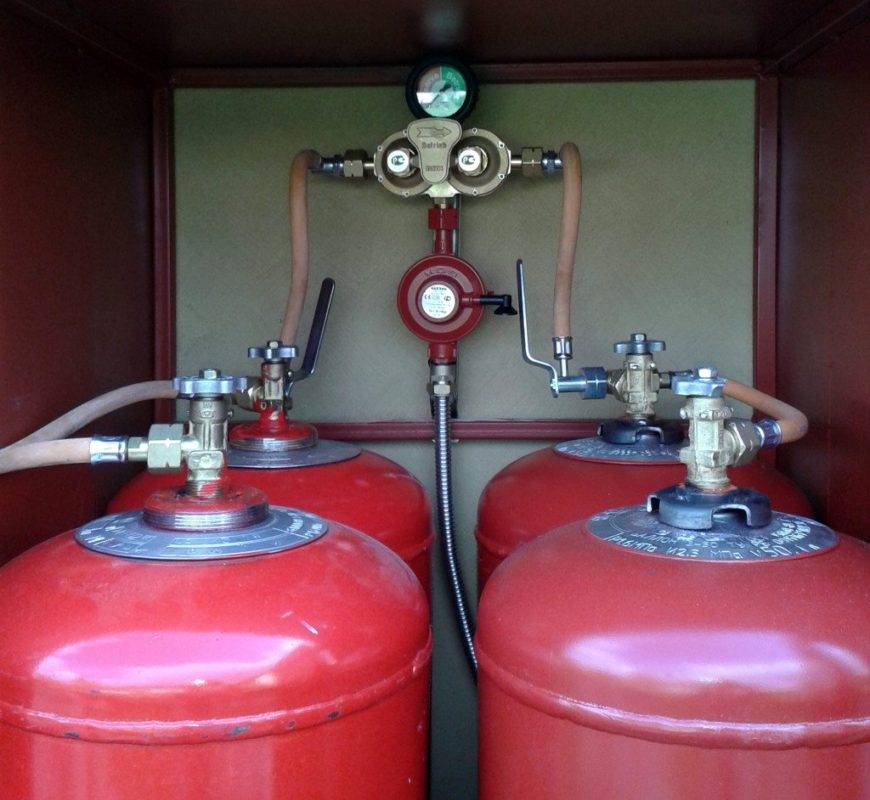

При объединении баллонов в единую батарею рационально использовать рампу для стабилизации давления, состоящую из модуля соединения, редуктора, фильтра, клапана, стабилизатора

Для создания газопровода используются стальные трубы со стенками толщиной не меньше 2 мм. Участок трубы, который проходит через стену, помещается в защитный футляр. Для подсоединения к газопроводу отопительного котла может использоваться гибкая подводка. Редуктор подсоединяется к газопроводу с помощью дюритового шланга (резинотканевого рукава).

О том, какую газовую смесь лучше использовать для хранения в газгольдере, подробно написано в следующей статье, с которой мы рекомендуем ознакомиться.

Похожие вопросы

• Все категории
• экономические42,937
• гуманитарные33,442
• юридические17,874
• школьный раздел598,323
• разное16,715

Как быстро выучить стихотворение наизусть? Запоминание стихов является стандартным заданием во многих школах.

Как научится читать по диагонали? Скорость чтения зависит от скорости восприятия каждого отдельного слова в тексте.

Как быстро и эффективно исправить почерк? Люди часто предполагают, что каллиграфия и почерк являются синонимами, но это не так.

Как научится говорить грамотно и правильно? Общение на хорошем, уверенном и естественном русском языке является достижимой целью.

Это интересно: Газовая горелка из паяльной лампы своими руками: пошаговый инструктаж по сборке самоделки

Какие опасности для здоровья связаны со сжатыми газами?

Многие сжатые газы токсичны или очень токсичны. Они могут вызывать различные проблемы со здоровьем в зависимости от конкретного газа, его концентрации, продолжительности воздействия и пути воздействия (вдыхание, попадание в глаза или на кожу). Контакт между кожей или глазом и сжиженными газами в жидкой форме может привести к замерзанию ткани и вызвать ожогоподобную травму. Обучение технике безопасности особенно обучение по обслуживанию сосудов под давлением видится весьма актуальным.

В чем опасность инертного газа?

Инертные газы, такие как аргон, гелий, неон и азот, не токсичны, не горят и не взрываются. Тем не менее, они могут привести к травме или смерти, если они присутствуют в достаточно высоких концентрациях. Они могут вытеснить достаточно воздуха, чтобы снизить уровень кислорода. Если уровень кислорода достаточно низок, люди, попадающие в зону, могут потерять сознание или умереть от удушья. Низкие уровни кислорода могут быть особенно проблемой в плохо проветриваемых замкнутых пространствах.

Каковы коррозионные опасности сжатых газов?

Некоторые сжатые газы едкие. Они могут сжечь и разрушить ткани тела при контакте. Коррозионные газы также могут атаковать и разъедать металлы. Обычные едкие газы включают аммиак, хлористый водород, хлор и метиламин.

Какие опасности давления связаны с баллонами со сжатым газом?

Все сжатые газы опасны из-за высокого давления внутри баллонов. Газ может быть выпущен преднамеренно, при открытии клапана баллона, или случайно из сломанного или протекающего клапана или из предохранительного устройства. Даже при относительно низком давлении газ может быстро вытекать из открытого или протекающего цилиндра

Именно поэтому так важно производить обучение рабочих на право обслуживания установок с газовыми горелками

Было много случаев, когда поврежденные цилиндры становились неуправляемыми ракетами или вертушками и вызывали тяжелые травмы и повреждения. Эта опасность возникла, когда незащищенные баллоны без крышки были опрокинуты, что привело к поломке клапана баллона и быстрому выходу газа высокого давления.

Большинство цилиндровых клапанов ограничивают скорость выделения газа и уменьшают скорость цилиндра. Этот предел может препятствовать «ракетному движению» более крупных и тяжелых цилиндров, хотя более маленькие или более легкие цилиндры могут взлететь

Учитывая это важно к обслуживанию газоиспользующего оборудования допускать лишь обученного слесаря по эксплуатации и ремонту газового оборудования

Конструктивные особенности газовых баллонов

Требования к конструкции газовых баллонов, включая размеры, толщину стенок, определяют государственные технические стандарты. Чем большее давление применено для сжатия газа, тем прочнее должна быть емкость.

Корпуса сосудов для сжатого метана, используемого в качестве топлива для двигателей внутреннего сгорания, не имеют швов и состоят из металлической и композитной оболочек. Рассчитаны на давление до 245 кг/см2.

Кислород и аргон применяются для сварочных работ. Баллоны для них изготавливаются по ГОСТ 949-73. Материалом служит углеродистая или легированная сталь. Имея объем 20-50 литров, сосуды из легированной стали со стенками толщиной 6 мм, способны выдержать внутреннее давление до 19,6 Мпа.

По принятому стандарту снаружи они окрашены эмалью в голубой цвет и на корпусе имеют черную надпись «кислород». Сосуды для аргона – серые с зеленой надписью «аргон чистый».

Стальные сварные баллоны для сжиженного углеводородного газа изготавливаются согласно ГОСТу и отвечают установленным требованиям безопасности

Пропан, бутан и их смеси содержатся под давлением 1,6 МПа в стальных сварных баллонах красного цвета. Так как этот газ широко востребован для коммунально-бытового и промышленного применения, стоит более подробно рассмотреть особенности его хранения и транспортировки, а также правила безопасности при заправке баллонов.

Газ продлевает ресурс мотора

Не продлевает, но и большинство страшилок насчет вредности газа преувеличены. Газ чуть лучше бензина относится к поршневой группе мотора и чуть агрессивнее к выпускным клапанам. Горит газ медленнее, догорание происходит при открытых клапанах, которые больше нагреваются.

Газ чище бензина: в нем нет серы, которая является основным катализатором образования так называемых высокотемпературных отложений (шлама и нагара). Поэтому срок службы масла при работе двигателя на газе повышается. Хотя есть и ложка дегтя: при сгорании газового топлива образуется больше воды. На непрогретом двигателе, а также при неисправной системе вентиляции картера она конденсируется, обводняет масло, тем самым снижая его характеристики.

Элементы системы питания сжиженным газом четвертого поколения: 1 — фильтр паровой фазы; 2 — датчик абсолютного давления; 3 — электронный блок управления; 4 — жгут проводов системы управления; 5 — переключатель режимов «газ/бензин»; 6 — мультиклапан; 7 — тороидальный баллон; 8 — заправочный клапан; 9 — редуктор; 10 — газовые форсунки.

Элементы системы питания сжиженным газом четвертого поколения: 1 — фильтр паровой фазы; 2 — датчик абсолютного давления; 3 — электронный блок управления; 4 — жгут проводов системы управления; 5 — переключатель режимов «газ/бензин»; 6 — мультиклапан; 7 — тороидальный баллон; 8 — заправочный клапан; 9 — редуктор; 10 — газовые форсунки.

Баллоны для пронан-бутана

Баллоны для пропан-бутана изготовляют согласно ГОСТ 15860-84 сварными из листовой углеродистой стали. Основное применение нашли баллоны вместимостью 40 и 50 дм3. Балонны для пропан-бутана окрашиваются в красный цвет с белой надписью “пропан”.

Баллон для пропан-бутана представляет собой цилиндрический сосуд 1, к верхней части которого приваривается горловина 5, а к нижней – днище 2 и башмак 3. В горловину ввертывается латунный вентиль 6. На корпус баллона напрессовываются подкладные кольца 4. Для защиты вентиля баллона служит колпак 7.

Баллоны рассчитаны на максимальное давление 1,6 МПа. Из-за большого коэффициента объемного расширения баллоны для сжиженных газов заполняют на 85-90% от общего объема. Норма заполнения баллонов для пропана – 0,425 кг сжиженного газа на 1 дм3 вместимости баллона. В баллон вместимостью 55 дм3 наливается 24 кг жидкого пропан-бутана. Максимальный отбор газа не должен превышать 1,25 м3/ч.

Ацетиленовые баллоны

Питание постов газовой сварки и резки ацетиленом от ацетиленовых генераторов связано с рядом неудобств, поэтому в настоящее время большое распространение получило питание постов непосредственно от ацетиленовых баллонов. Они имеют те же размеры, что и кислородный. Ацетиленовый баллон заполняют пористой массой из активированного древесного угля (290- 320 г на 1 дм3 вместимости баллона) или смесь угля, пемзы и инфузорной земли. Массу в баллоне пропитывают ацетоном (225-300 г на 1 дм3 вместимости баллона), в котором хорошо растворяется . Ацетилен, растворяясь в ацетоне и находясь в порах пористой массы, становится взрывобезопасным и его можно хранить в баллоне под давлением 2,5-3 МПа. Пористая масса должна иметь максимальную пористость, вести себя инертно по отношению к металлу баллона, ацетилену и ацетону, не давать в процессе эксплуатации. В настоящее время в качестве пористой массы применяют активированный древесный дробленый уголь (ГОСТ 6217-74) с размером зерен от 1 до 3,5 мм.Ацетон (химическая формула СН₃СОСН₃) является одним из лучших растворителей ацетилена, он пропитывает пористую массу и при наполнении баллонов ацетиленом растворяет его. Ацетилен, доставляемый потребителям в баллонах, называется растворенным ацетиленом.

Рисунок 2 – Ацетиленовый баллон

Максимальное давление ацетилена в баллоне составляет 3 МПа. Давление ацетилена в полностью наполненном баллоне изменяется при изменении температуры:

Температура, °С	-5	5	10	15	20	25	30	35	40
Давление, МПа	1,34	1,4	1,5	1,65	1,8	1,9	2,15	2,35	2,6	3,0

Давление наполненных баллонов не должно превышать при 20°С 1,9 МПа.

При открывании вентиля баллона ацетилен выделяется из ацетона и в виде газа поступает через редуктор и шланг в горелку или резак. Ацетон остается в порах пористой массы и растворяет новые порции ацетилена при последующих наполнениях баллона газом. Для уменьшения потерь ацетона во время работы необходимо ацетиленовые баллоны держать в вертикальном положении. При нормальном атмосферном давлении и 20°С в 1 кг (л) ацетона растворяется 28 кг (л) ацетилена. Растворимость ацетилена в ацетоне увеличивается примерно прямо пропорционально с увеличением давления и уменьшается с понижением температуры.

Для полного использования емкости баллона порожние ацетиленовые баллоны рекомендуется хранить в горизонтальном положении, так как это способствует равномерному распределению ацетона по всему объему, и с плотно закрытыми вентилями. При отборе ацетилена из баллона он уносит часть ацетона в виде паров. Это уменьшает количество ацетилена в баллоне при следующих наполнениях. Для уменьшения потерь ацетона из баллона ацетилен необходимо отбирать со скоростью не более 1700 дм3/ч.

Для определения количества ацетилена баллон взвешивают до и после наполнения газом и по разнице определяют количество находящегося в баллоне ацетилена в кг.

Масса пустого ацетиленового баллона складывается из массы самого баллона, пористой массы и ацетона. При отборе ацетилена из баллона вместе с газом расходуется 30- 40 г ацетона на 1 м3 ацетилена. При отборе ацетилена из баллона необходимо следить за тем, чтобы в баллоне остаточное давление было не менее 0,05-0,1 МПа.

Использование ацетиленовых баллонов вместо ацетиленовых генераторов дает ряд преимуществ: компактность и простота обслуживания сварочной установки, безопасность и улучшение условий работы, повышение производительности труда газосварщиков. Кроме того, растворенный ацетилен содержит меньшее количество посторонних примесей, чем ацетилен, получаемый из ацетиленовых генераторов.

Причинами взрыва ацетиленовых баллонов могут быть резкие толчки и удары, сильный нагрев (свыше 40°С).

Баллоны для пропан-бутановой смеси

ПБТ находится в баллонах при давлении, которое в десятки раз меньше, чем требуется для хранения сжатых газов. Благодаря этому упрощается технология производства, снижается металлоемкость баллонов. Тем не менее к ним также предъявляются жесткие требования.

Для пропан-бутановой смеси предназначены стальные сварные баллоны объемом 5, 12, 27, 50 литров, рассчитанные на внутреннее давление до 1,6 МПа.

Также возможно их содержание в баллонах из композитного материала, рассчитанных на 2,0 Мпа. Конструкция, форма и размеры каждой детали баллона определены государственными техническими стандартами.

Альтернативой традиционным стальным баллонам стали более новые баллоны из композитных материалов со сроком службы 20 лет и с периодичностью испытаний 5 лет

Согласно ГОСТ 15860-84, цилиндрический элемент баллона (обечайка), его днище и подкладные кольца изготавливаются из высокопрочных марок стали. Поверхность должна быть без трещин, раковин и других дефектов, снижающих толщину стенок.

Днище изготавливается путем горячей или холодной штамповки. Между собой элементы соединяются с помощью сварки. Запорные устройства устанавливается в горловину баллона. Для полной герметизации соединения используется свинцовый глет или сурик.

Предохранительные колпаки могут быть стальными и чугунными с резьбовым или безрезьбовым соединением. Главное требование к ним – способность обеспечить надежную защиту запорного устройства.

В сборе баллон должен быть:

• прочным;
• герметичным;
• без деформаций.

Снаружи баллон окрашивается красной эмалью, устойчивой к атмосферным воздействиям. Наименование содержимого «Пропан» пишется белой эмалью по центру цилиндрической части корпуса. Несоответствие надписи и окраски установленному стандарту является поводом для отбраковки баллона.

Каждый баллон на воротнике или горловине должен иметь паспортную табличку с указанием производителя, даты изготовления и испытаний, технических характеристик

По ГОСТ Р 55559-2013 композитный баллон состоит из внутренней герметизирующей оболочки (лейнера), на который намотан композиционный материал. Допускаются и другие технические решения. Цвет композитного баллона также красный.

Баллон оснащается запорно-предохранительной арматурой, в том числе предохранительными устройствами от повышения давления и повышения температуры, что повышает его безопасность.

При эксплуатации композитных баллонов необходимо учитывать принцип работы предохранительных устройств. При переполнении баллона или расширении газа вследствие повышения температуры, его избыток выводится наружу. Это может привести к повышению концентрации газа в помещении, где размещен баллон.

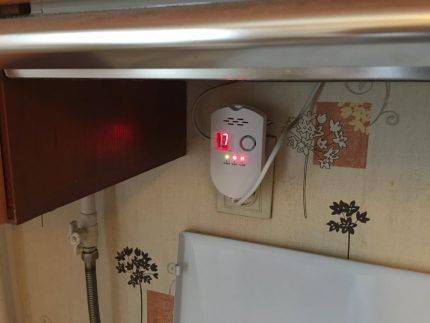

Предотвратить превышение концентрации газа поможет датчик утечки со звуковой сигнализацией, который крепится на стене в кухне или другом газифицированном помещении

Перед отправкой баллонов на реализацию производители проводят приемо-сдаточные испытания. В дальнейшем как стальные, так и композитные баллоны каждые 5 лет должны проходить техническое освидетельствование.

Каждый баллон снабжается паспортом, где указываются его технические характеристики и сроки прохождения технического освидетельствования.

Недостатки сжиженного газа

Взрывоопасность

При испарении 1 л сжиженного газа образуется около 250л газообразного. Таким образом, даже незначительная утечка может быть очень опасной, так как объем газа при испарении увеличивается в 250 раз.

Этот недостаток может проявиться при неправильной установке газобаллонного оборудования или несоблюдении автовладельцем правил эксплуатации такой аппаратуры. Для возгорания газа необходима более высокая концентрация этого вещества в воздухе, чем бензина. Однако повышенная летучесть газа позволяет опасному количеству накапливаться быстрее и в больших объемах. В движущемся автомобиле такая концентрация возникнуть не может, но в любом случае, при обнаружении характерного запаха водителю следует перекрыть подачу газа в двигатель и продолжать движение на бензине. Ставить при обнаружении утечки газа машину в гараж недопустимо.

Проверить герметичность газобаллонной аппаратуры можно, нанеся кистью мыльный раствор в места соединений трубопроводов. Если в таких местах появляются мыльные пузыри — автомобилю прямой путь на сервисную станцию. Ремонтировать газовое оборудование самостоятельно запрещается. Каждые два года установленная на машине газобаллонная аппаратура должна проходить освидетельствование специалистов. Исправное газовое оборудование полностью герметично. На каждом трубопроводе, отходящем от баллона, устанавливаются как минимум три независимых друг от друга запорных устройства.

Одорация

Поскольку газ не обладает запахом, то для определения негерметичности системы в газ добавляются в определенной пропорции особые вещества – меркаптаны. По своей химической структуре они похожи на алкогольные вещества, общая формула которых R-SH. Наличие этих веществ даже в небольших количествах чувствуется благодаря их неприятному запаху – если в закрытом автомобиле есть запах «газа», значит, система негерметична, и эксплуатировать такой автомобиль небезопасно. Сернистые соединения одоранта и самого газа снижают долговечность работы редуктора вследствие интенсивного старения мембран, резиновых уплотнений и вызывают коррозию трубопроводов.

Заправка топливного баллона

Полностью заполнять топливный баллон газом нельзя, поскольку даже небольшой рост окружающей температуры ведет к существенному повышению давления в баллоне. Поэтому при заправке топливного резервуара на 80% специальное устройство газовой аппаратуры автоматически перекрывает заправочный канал.

Нежелательная эксплуатация в условиях жаркого климата

Жаркий климат — не лучший для эксплуатации автомобилей на газовом топливе. В таких условиях, чтобы уменьшить давление в топливном резервуаре, баллон надо немного «выездить», прежде чем машина будет поставлена на стоянку.

Снижение мощности

По причине более низкой теплоты сгорания газово-воздушной смеси по сравнению со смесью воздуха и жидкого топлива наблюдается некоторое падение мощности двигателя — примерно на 10%. Однако существенного влияния на динамические характеристики автомобиля это не оказывает и, к тому же, это можно частично устранить, если установить угол опережения зажигания на 3-5° раньше.

Травмоопасность

Сжиженный газ, попав на кожу человека при низкой температуре воздуха, может вызывать обморожение.

Кроме всего вышесказанного можно отметить необходимость более частой замены воздушных фильтров. Детали для газобаллонного оборудования пока найти труднее, чем для системы питания жидким топливом. Топливный резервуар занимает некоторую часть багажника. Наконец, у машины, работающей на газе, иногда возникают проблемы с запуском холодного двигателя.
