Два варианта схем подключения бойлера к котлу
К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи. Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.
Подключение к одноконтурному котлу
Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:
- Сначала подключается водопровод и разводка воды по помещениям.
- Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
- Настраивается и проверяется программное управление котлом.
При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:
- привод трехходового клапана
- кабель с коннектором
- несколько медных трубок с фитингами для подключения слива.
Как правильно пользоваться комплектом?
Для правильной установки комплекта следуйте следующим рекомендациям:
- Отключить питание котла двухполюсным автоматом.
- Отключить котел от отопления и горячего водоснабжения.
- При помощи сливной заглушки слить воду из контура котла.
- Снять заглушки на насосной группе.
- Вставить в гидравлическую группу уплотнительную прокладку.
- Герметично смонтировать трубку подачи на бойлере.
- Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
- Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
- Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
- Поставить привод трехходового клапана.
- Подключить привод трехходового клапана в котле при помощи коннектора.
- Проверить правильность монтажа комплекта и герметичность всех соединений.
- Открыть крышку панели управления отопительного котла.
- Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
- Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
- Подключить питание привода трехходового клапана.
- Зафиксировать все кабеля и точки подключения.
Подключение электрической части бойлера
- Открыть крышку панели управления отопительного котла.
- Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
- Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
- Подключить питание привода трехходового клапана.
- Зафиксировать все кабеля и точки подключения.

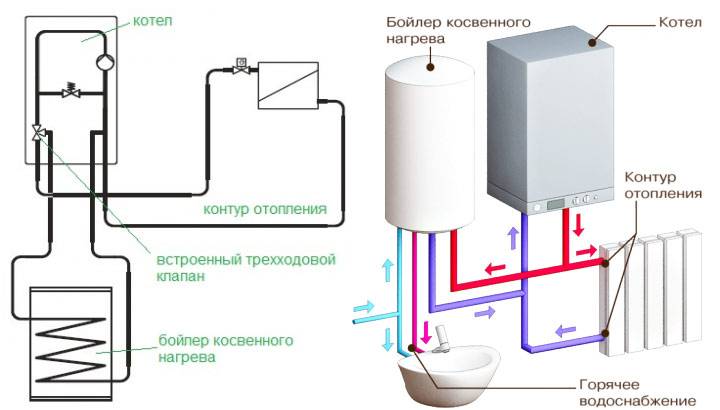

Как подключить бойлер к двухконтурному котлу
Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.
Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.
Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.
Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.
Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.
Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).
Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.
Водонагреватель или двухконтурный котел?
Подогрев воды обычно выполняют двумя вариантами с использованием одкноконтурного и двухконтурного котлоагрегата. В первом варианте схема предполагает использование внешнего бойлера косвенного нагрева (БКН).
До выбора схемы автономного теплоснабжения, собственнику необходимо выбрать вариант подготовки ГВС, это очень важно поскольку влияет на выбор всего комплекса теплоэнергетического оборудования. Двухконтурный котел, работающий на газе – это самый простой и недорогой в монтаже вариант теплоснабжения дома
Он функционирует в полностью автоматизированном режиме, на 2 контура: отопление и горячее водоснабжение
Двухконтурный котел, работающий на газе – это самый простой и недорогой в монтаже вариант теплоснабжения дома. Он функционирует в полностью автоматизированном режиме, на 2 контура: отопление и горячее водоснабжение.
В торговой сети можно найти модели двухконтурных котлов с общим теплообменным аппаратом, в котором теплоноситель переключается между контурами или с раздельными поверхностями нагрева. Оба варианта работают с приоритетом по ГВС, то есть при открытии крана на смесителе, теплоноситель переключается на контур ГВС.
Нагрев водопроводной воды в двухконтурном котлоагрегате происходит по принципу газовой колонки, а тип нагрева является скоростным, то есть без накопления объема горячей воды.

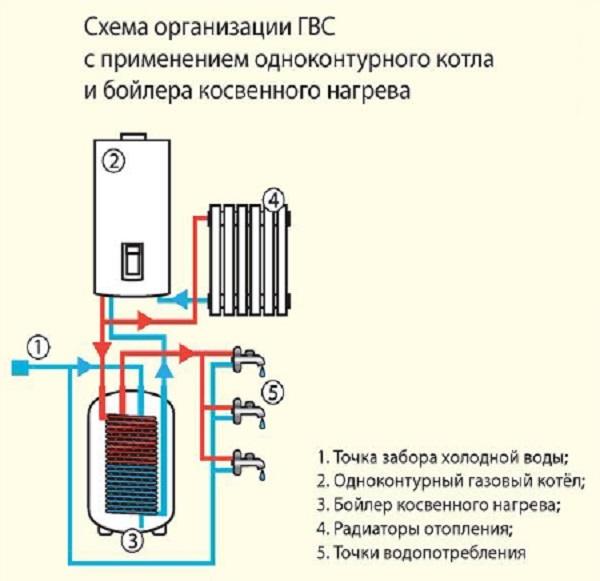

Схема одноконтурного котла с бойлером, несмотря на свою высокую стоимость способна обеспечить услугами отопления большие дома с площадью более 200 м2 и количеством водопользователей более 5 человек.
Баки-аккумуляторы в конструкции косвенного нагрева могут иметь до 5000 литров. Их выбор зависит от резерва мощности газового котла.
Эта схема относится к энергоэффективной, имеет большой резерв для модификации, например, она, легко может быть оснащена ТЭНами для резервного нагрева и способна работать в ночное время по дешевому тарифу или получая энергию от бытовой солнечной электростанции.
Она особенно эффективно работает с конденсационными котлами, дополнительно получающих тепло на нагрев ГВС за счет процесса конденсации в дымовых газах, тем самым поднимая КПД практически до 100 %
Поэтому те пользователи, которым нужны большие объемы ГВС и эффективный автономный источник теплоснабжения в доме выбирают схему с бойлером БКН.
Как работает водонагреватель косвенного нагрева?

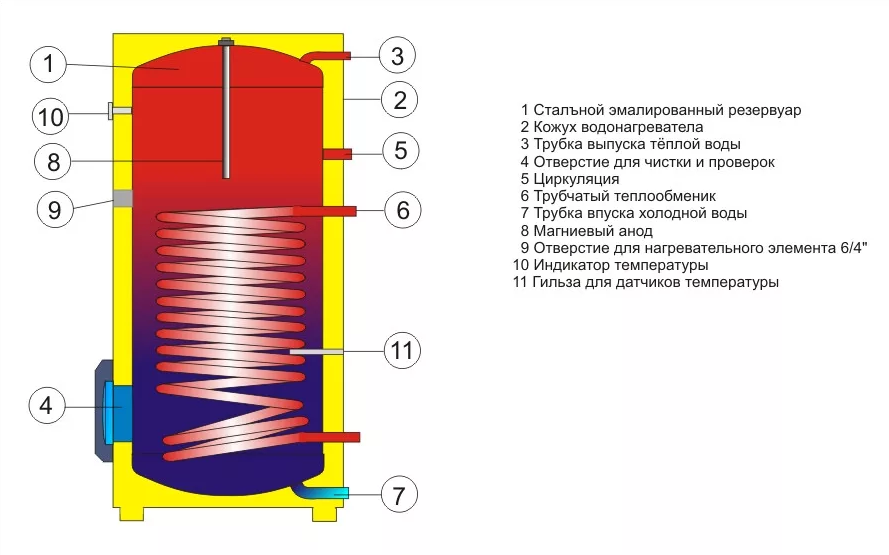

Бойлер косвенного нагрева выглядит вот так в разрезе.
Он состоит из накопительного бака, который утеплен и препятствует отдаче тепла в окружающую среду. Теплообменник — змеевик (как правило медный) через который циркулирует теплоноситель системы отопления. Вход холодной воды. Выход горячей воды (может быть несколько на разных уровнях для возможности создания системы циркуляции ГВС). Датчик регулировки температуры. Также возможно комплектация бойлера анодом, термометром, встроенным электрическим догревателем.
Когда бойлер косвенного нагрева горячий
Теплоноситель от котла циркулирует на систему отопления (радиаторы и теплые полы). Система автоматики перекрывает контур нагрева бойлера, и вся мощность уходит на обогрев дома. Если есть циркуляция ГВС, то она работает в штатном режиме и постоянно обновляет горячую воду на этажах и в полотенцесушителях.
Когда бойлер косвенного нагрева холодный
При остывании накопительного водонагревателя косвенного нагрева датчик температуры включает (насос циркуляции, трехходовой клапан или др. автоматику). Весь теплоноситель начинает циркулировать (по крайней мере так должно быть при правильном монтаже системы) через теплообменник бойлера.
При этом котел из обычного режима переходит в режим повышенной температуры 70 – 80 гр. (необходимо, чтобы котел поддерживал такую функцию). Если такого не произойдет и котел останется в режиме 40 гр. то очень скоро вы замерзните т.к. котел не нагреет бойлер до нужной температуры и будет постоянно циркулировать через него. Автоматика не переключится обратно на отопление.
При нагреве бойлера с имеющейся системой рециркуляции ГВС автоматика должна также отключится, чтобы, нагрев воды осуществился как можно быстрее.
Если все смонтировано правильно, то водонагреватель вскоре нагреется. Сработает термореле и котел продолжит обогревать дом. Включится система рециркуляции и т.д.
Летний режим накопительного водонагревателя косвенного нагрева.
В летний сезон, когда отопление дома не требуется. На котле — если он настенный, выключаем нагрев радиаторов до минимального значения. При включении бойлера котел включится только на его нагрев.
У напольных котлов есть функция «Лето». Принцип тот же самый.
Что такое бойлер косвенного нагрева и какие они бывают
Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.
Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.
Устройство бойлера косвенного нагрева
Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии, бак прослужит дольше.
Виды
Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.
Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).
Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.
Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.
К каким котлам можно подключать
Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.
Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев
Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.
Формы баков и способы установки
Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.
Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.
По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров
При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.
Схемы и правила подключения БКН
Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.
#1: Способ обвязки с трехходовым клапаном
Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан. Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.
Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН (+)
По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме
#2: Вариант с двумя циркуляционными насосами
Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.
Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции (+)
Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.
#3: Обвязка с гидравлической стрелкой
Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.
Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку (+)
Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.
#4: Использование рециркуляции теплоносителя
Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.
Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей (+)
Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.
Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.
#5: Система для работы с энергонезависимым котлом
Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше (+)
Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.
Принцип подключения с приоритетом
Перед тем как установить в систему ГВС бойлер косвенного нагрева, необходимо выбрать принцип его подключения: с приоритетом или без. В первом случае, когда возникает необходимость в быстром получении большого количества горячей воды, весь объем теплоносителя прокачивается через змеевик БКН, вследствие чего вода нагревается гораздо быстрее.
После того как температура воды достигла необходимой отметки (измеряют термостатом), существует способ перенаправления потока в радиаторы.
Подключение без приоритета не дает возможности прохождения всего объема теплоносителя, и бойлер обслуживает только часть общего потока. При оборудовании такой схемы вода нагревается дольше.
Схема подключения БКН без приоритета: к бойлеру подведен отдельный контур, поэтому возможности отсечь радиаторы (или другие обогревательные устройства) не существует
Приоритетная схема является более эффективной, так как она дает возможность быстро нагреть необходимое количество воды без ущерба для отопления. Если отопительные приборы отключить на 30-50 минут, температура в комнатах за такой короткий промежуток времени вряд ли понизится, зато нагретой воды будет достаточно.
Единственное условие для оборудования схемы с приоритетом – мощный котел.
Нюансы подключения бойлера к трубам из разных материалов
В зависимости от материала изготовления водопроводных труб, порядок врезки водонагревателя будет несколько различаться. Ознакомьтесь с существующими нюансами, чтобы выполнить работу максимально качественно.
Подключение к полипропиленовым трубам
Подключение к полипропиленовым трубам
Если трубы не спрятаны в стену, с подключением бойлера не возникнет никаких затруднений. Вся работа сводится к тому, что вы разрезаете трубы водоснабжения в нужных местах (в зависимости от высоты установки бака), впаиваете в подготовленные отверстия тройники, а уже от них проводите трубы к нагревателю. Для соединения с кранами используйте обычные муфты.
Муфты
Немного больше времени и сил вы потратите на подключение, если трубы вмурованы в стену. В такой ситуации порядок действий будет выглядеть следующим образом:
- вскрываются трубы;
- осуществляется врезка по рассмотренной выше схеме;
- выводятся патрубки;
- трубы закрываются обратно.
Соединение выполняйте с помощью тройников и разъемных муфт. Дождитесь полного застывания спаянных стыков, соедините разъемы и подключите бойлер к водопроводу.
Пайка полипропиленовых труб
Подключение к металлопластиковым трубам
Технология не позволяет монтировать металлопластиковые трубы скрытым способом, поэтому с врезкой никаких особых проблем не возникнет.
Подключение к металлопластиковым трубам
Достаточно разрезать трубы, вставить тройники и подвести элементы водоснабжения к водогрейке. На этом врезка завершена.
Подключение к стальным трубам
Самый сложный случай. В данном случае бак будет подводиться посредством патрубков кухонного смесителя. На каждый патрубок нужно надеть по тройнику – это позволит подключить бойлер и кухонный кран к одной трубе, не нарезая резьбу.
