Устройство электрической розетки
Почти любому мастеру приходилось заниматься подключением розетки. На первый взгляд, эта процедура очень простая, но под ней скрывается много нюансов. Чтобы самостоятельно подключённая розетка не стала источником проблем, нужно понимать принцип её работы. Она состоит из следующих компонентов:
- Декоративная накладка с закреплённым винтом.
- Подрозетник. Для крепления элемента внутри монтажного отверстия, на нём имеются лапки, с помощью них вставка крепится в отверстие, колодки у которых контакты подвижны, сложнее в установке, но благодаря их конструкции есть возможность регулировать положение по наклону и высоте. Желательно выбирать модели с двузубыми лапками. По сравнению с однозубыми они гораздо надёжнее.
- Контактная коробка в сборе. Клеммы могут соединяться различными способами, как с контактными винтами напрямую, или выполнятся единым целым. Два контакта, нулевой и фазы, а также заземляющий который расположен отдельно.
Инструкция по установке от существующей
Во-первых, определяют, какой будет достаточно.
Во-вторых, уделяют выбору провода особое внимание, чтобы предотвратить перегрев контактов.
Разновидности
ГОСТом, для эксплуатации в бытовых помещениях, рекомендовано к эксплуатации несколько видов
- Без заземления. Тип С 1а. Обеспечивает работу простых приборов, в рабочем режиме выдерживает до 250 Вт, 10А постоянного тока и переменного до 16А.
- С двумя контактами по бокам для заземления. Тип С 2а. Предназначена для подключения нагревательных колонок, стиральных машин, электродуховок, насосов и другой бытовой техники. Параметры мощности аналогичны предыдущим.
- Оснащены заземлением штифтового формата (как установить розетку с заземлением?). Тип С 3а. Предназначен для подключения мощных потребителей энергии. Характеристики — такие же, как у С2а.
- Тип С5. Старого вида, выдерживающие до 6А.
- Евророзетки с выступающим корпусом, широко расположенными отверстиями под вилку. Относятся к типу С6, подходят для устройств с такими же вилками.
Каждый прибор состоит из
- колодки;
- защитного корпуса;
- контактов.
Выбор провода
При несоблюдении требований стандартов контакты перегреваются
- Для заземлённых подходит трёхжильный кабель.
- Без заземления — двухжильный, в которых жила жёлтого цвета предназначена для заземления:
- синего — для нулевого провода;
- красная и коричневая — для фазы.
- Незаземленная проводка состоит из двух жил — нуля и фазы.
- Трёхжильный (заземление, ноль и фаза) повышает безопасность эксплуатации кабеля, помогает избежать удара током.
для монтажа проводки внутри комнаты целесообразно применять провод с медной жилой
Последовательное и параллельное подсоединение
- Профессионалы советуют подключать дополнительные розетки параллельно, когда кабель к новой точке тянется из распределительной коробки. Такой способ наиболее безопасен.
- Чаще всего выбирают последовательное подключение, при котором от одной точки отводится следующая, т. е. кабель подключается от уже существующего гнезда к дополнительной. Такой способ ещё называют шлейфовым, выбирают при нецелесообразности использования первого.
Правила последовательного
Главное условие последовательного подключения — возможность использования электроприборов с небольшой мощностью
Плюсы и минусы
Окончательный вариант плана-схемы проводки
Чтобы определить оптимальную схему подключения розеток и выключателей, необходимо подготовить план электропроводки, рассчитать количество приборов и возможную максимальную мощность. При этом в только построенных зданиях необходимо спланировать будущие возможности без лишней скромности: дополнительный телевизор, покупка отдельной морозильной камеры и подобное.
На основе полученных данных выбирают тип подключения. К преимуществам последовательного метода относят:
- простая система подключения и сборка цепи;
- возможность отрегулировать уровень напряжения, сделать меньше;
- можно использовать один предохранитель на цепь.
Минус становится очевидным после появления неисправностей – если сломается одна розетка, остальные работать не будут.
Соблюдение техники безопасности при монтаже розеток
Соблюдение элементарных норм безопасности позволит качественно выполнить работы по подключению и эксплуатации розеток
Работы с электричеством относятся к категории опасных. Даже малое напряжение приводит к ожогам, поражениям и другим неприятным последствиям. Соблюдение техники безопасности:
- обесточить помещение, в котором проводятся работы;
- проверить участок перед началом специальным прибором (можно включить устройство в сеть);
- использовать резиновые перчатки, технику с прорезиненными ручками;
- при «наращивании» длины недостаточно скрутить провода, требуется спайка;
- не допускается контакт с соединенными оголенными кабелями;
- излишки не должны «торчать» – укорачивают, закладывают в стену;
- проверять подходят ли приборы для работы с используемым уровнем тока и напряжения.
Подключить розетки указанными способами может каждый
Схемы имеют преимущества и недостатки, перед окончательным выбором важно установить мощность оборудования и способ разветвления проводки
Открытая и закрытая проводка
Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.
Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.
Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.
Открытая проводка – преимущества и недостатки
Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.
Преимущества:
- Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
- Для монтажа не нужны такие инструменты как штроборез или перфоратор.
- В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
- Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
- При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.
Недостатки:
- Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
- Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
- Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.
Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.
Скрытая проводка – плюсы и минусы
Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.
Преимущества:
- Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
- Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
- Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.
Недостатки:
- Для монтажа надо резать стены.
- Тяжело выполнять ремонтные работы.
- Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.
Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.
С чего начать?
Окончательное решение по выбору места установки розеток должно приниматься только после определения конфигурации кухонного гарнитура. Учитывать необходимо все корпуса, полки, выдвижные ящики, тип вытяжки и т.д. Все это делается для того, чтобы поставить розетку в наиболее удобном с точки зрения эксплуатации месте.
Если мебель будет изготавливаться под заказ — вероятно у вас будет на руках схема будущего гарнитура, что заметно упростит дальнейший процесс проектирования.
В случае использования старого гарнитура — потребуется составить небольшой эскиз и занести в него уже реальные размеры.
Как только на руках будет схема, можно переходить к расчету необходимого количества розеток.
Зачастую отдельную точку проектируют под варочную поверхность, духовку, холодильник, микроволновую печь и вытяжку. Опционально ставятся дополнительные блоки под миксер, электрический чайник, блендер и т.д.
Варочная панель и духовка
Еще на этапе черновых работ должна быть правильно составлена схема разводки, и в ней учтены все нюансы по мощностям потребителей.
Обычно подключение варочной панели и духовки выполняется раздельно. Связано это с техническими характеристиками каждого устройства. Под варочную поверхность обычно подводят провод сечением 6 квадратов. Он предназначен для нагрузки до 6–7 кВт, при этом зачастую розетку или монтажную коробку не устанавливают.
Духовой шкаф вполне может обойтись и стационарной бытовой розеткой 16А. Она способна выдержать до 3,5 кВт нагрузки и питается проводом в 2,5 квадрата.
Нередко розеточные блоки размещают за смежным корпусом, в 150–250 мм от него. Рекомендуемая высота их размещения: в пределах 200–800 мм от пола.
Когда предполагается встраивание духовки в колонну — необходимо проектировать соответствующий под нее вывод на уровне груди. Допускается монтаж розеточного блока на 150–250 мм выше или ниже духовки. Тогда и питание плиты можно располагать уже на высоте 650–800 мм ввиду отсутствия необходимости обслуживания мест соединения.
Холодильник
С учетом незначительной длины шнура под встраиваемый холодильник и рекомендаций производителей, очевидно, что розетка должна быть где-то рядом. Не допускается использования удлинителей и временных переносок.
По понятным причинам место размещения питания желательно выбирать сбоку от бытового устройства. В идеале оно должно быть за соседним шкафчиком, на высоте 150–800 мм от пола и не более чем 250 мм от самого холодильника.
Подключение отдельно стоящего холодильника возможно за его задней стенкой. В идеале, чтобы от края розетки оставался отступ не более 100 мм для обеспечения к ней свободного доступа.
Стиральная и посудомоечная машина
Обычно «посудомойку» размещают неподалеку от кухонной мойки — соответственно розетка под данную технику должна быть выполнена в одном из соседних нижних шкафчиков.
Вывод электричества производится на высоте 150–500 мм от пола и расстоянии 150–200 мм от смежного корпуса кухни.
Ошибкой является устройство розетки сразу за посудомоечной машиной. Это чревато тем, что встраиваемую технику в последующем не удастся вместить по глубине в предназначенную для нее нишу.
Микроволновая печь
Нормальным считается установка микроволновой печи на уровне глаз пользователя. Относительно встраиваемого устройства соответствующую розетку лучше провести ниже шкафчика, где будет установлена СВЧ, на высоте 150–800 мм от пола.
Если планируется стационарная установка печи на столешнице, рядом соответственно должна быть и розетка на 16А, до 3,5кВт, с проводом 2,5 квадрата.
Вытяжка
Исходя из вида и модели вытяжки, которую планируется использовать, выбирается отдельный электрический вывод или устанавливается монтажная коробка под фурнитуру.
Большинство устройств закрывается кухонными шкафчиками, поэтому розетку можно разместить внутри них, с левой или с правой стороны от короба вентиляции. Обычно это высота около 1700–1900 мм от пола. Допускается установка розетки над шкафчиками — 2400–2600 мм.
Открытые вытяжки зачастую подключают напрямую, поэтому вывод проводов питания можно делать даже за вентиляционной трубой. Необходимо отметить, что производители бытовой техники в соответствующей инструкции оговаривают этот момент.
Устройство электрических розеток
Рынком предлагается огромное количество розеток, различающихся конструкцией, внешним видом и цветом. Есть стационарные модели: внутренние, предназначенные для заделки в стену, и накладные, устанавливаемые на стену.
Есть выносные блоки с выключателем, – удлинитель пилот для подключения компьютера, например. Различаются розетки и по степени защиты от пыли и влаги – в соответствии со стандартом IP. Уровень защиты от влаги, например, может предусматривать даже возможность погружения включенного прибора в воду.
Для обычных условий, в которых живет подавляющее большинство пользователей, наибольшую важность имеет качество контакта токоподводящего проводы с клеммами розетки. Именно в этом месте чаще всего возникает проблема в виде плохого контакта, нагрева и оплавления. Самый распространенный вид соединения проводов с розетками – винтовые зажимы
Жилы проводов прижимаются к клеммам винтами. Достоинство такого типа соединения состоит в том, что обеспечивается большая сила прижатия жилы к клемме, что обеспечивает достаточно хороший электрический контакт
Самый распространенный вид соединения проводов с розетками – винтовые зажимы. Жилы проводов прижимаются к клеммам винтами. Достоинство такого типа соединения состоит в том, что обеспечивается большая сила прижатия жилы к клемме, что обеспечивает достаточно хороший электрический контакт.
Для большей надежности желательно подкладывать под головку болта две шайбы. Одну обычную плоскую, другую – пружинную (шайба гровер). В этом случае не произойдет самопроизвольного отвинчивания винта и ослабления зажима.
Обычные розетки подключаются двумя проводами — фазным и нулевым. Но есть розетки с тремя клеммами, к одной из которых подсоединяется провод заземления. Они так и называются – «розетки с заземлением». Вилка, включаемая в такую розетку, кроме двух обычных штифтов имеет также клемму, которая соединяется с заземляющей клеммой розетки.
Количество бытовых электроприборов в наших домах увеличивается с каждым годом. Каждый хочет иметь у себя дома электрочайник, микроволновку, кофеварку и т.п. Но не всегда для всех этих приборов хватает установленных розеток. А если их даже и достаточно, то расположены они не там, где необходимо.
Приходится пользоваться этими приборами поочередно, вынимая их из розеток или использовать своеобразные удлинители, что является не очень удобным. В этом случае самый простой выход из положения– выполнить параллельное соединение розеток между собой. Установить в одном месте две, три розетки и подключить их параллельно.
Последовательное и параллельное подключение двух и более источников света
Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.
Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.
Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.
При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.
Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.
Подключение лампы на один выключатель или на несколько
Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.
Интереснее является подключение так называемого проходного выключателя.
Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.
Усовершенствование освещения путём установки датчика движения
Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.
Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.
В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:
- проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
- автоматы питания освещения должны быть под замком;
- работы производить исправным инструментом.
Монтаж розетки своими руками
Существует два типа прокладки линий, скрытая и поверхностная. Главным параметром при выборе, будет характеристики помещения в котором будет производиться монтаж.
Поверхностная проводка монтируется поверх стены, разными способами крепления. Плюсами такого варианта являются:
- При наружном монтаже потребуется меньше сил и денежных средств на косметический ремонт и сокрытие следов прокладки линии.
- Не придётся делать штробу в стене.
- Потребуется меньше времени для монтажа.
Недостатки:
- Отсутствие эстетики, при прокладывании линии поверх стены, даже при использовании коробов и кабель каналов.
- На такую проводку будут влиять внешние факторы и также имеется риск повреждения провода.
При обустройстве проводки открытым методом есть разные варианты прокладки провода, по поверхности потолка или стены, в специальных коробах, плинтусах и пластиковых или металлических гофрах.
Последовательное подключение розеток производится при помощи шлейфа или по методу звезды с помощью распределительной коробки. Выбор зависит от возможности кабеля, удобства монтажа и требуемой подачи мощности на электроприборы.
Для обустройства скрытой розетки для начала делается борозда в стене, куда устанавливают провод, далее производится монтаж подрозетника. Для его установки потребуется цилиндрическое углубление в стене, оно выполняется при помощи специализированного бура дрели, так называемой коронки. Для этого необходимо:
- Произвести разметку местоположения будущего места установки розетки, соблюдая требования электробезопасности: от потолка минимум 150 мм, от мест установки газового оборудования до сетей электропитания — не менее 500 мм.
- Закрепить коронку в дрель, и начать сверление по разметке.
- Закончить процесс сверления, когда основание коронки упрётся в стену.
- При помощи зубила либо перфоратора сделать выборку сердцевины отверстия.
- Выровнять тыльную часть отверстия.
Далее, требуется произвести примерку подрозетника. В случае если он заходит в отверстие и держится плотно, нужно удалить заглушки и завести кабель внутрь, и после этого всю тыльную сторону подрозетника заполнить раствором алебастра и закрепить окончательно в отверстии до момента засыхания раствора.
Монтаж блока розеток
Когда раствор застынет, тогда вам необходимо будет перейти к подключению блока розеток к сети 220 Вольт. Подключить розетки можно шлейфом только в том случае, если вы не будете подключать мощную технику. Для подключения провода вам необходимо будет отключить электричество на электрическом щитке. Теперь вам необходимо установить специальные перемычки. Если вам необходимо подключить три или четыре розетки, тогда можете воспользоваться схемой, которая расположена ниже:
После того, как вы подключите провода к клеммам, можно будет выполнить установку блоков. Затем вам необходимо просто установить декоративную крышку и зафиксировать розетки.
Мы надеемся, что эти варианты подключения блока розеток пригодятся вам в электромонтажных работах.
Подключение розеток шлейфом. Особенности подключения розеток шлейфом
Схемы подключение розеток шлейфом
Соединяют розетки шлейфом несколькими способами;
— радиальное подключение или подключение звездой используется при монтаже электропроводки в домах и квартирах. При таком монтаже розеток, каждая розетка подключена к распределительной коробке или к электрощиту отдельной линией и устанавливаются они в одном месте, рядом.
Этот способ характеризуется большой надежностью и безопасностью, но из-за необходимости в дополнительном кабели он считается самым затратным. Штробу для такого способа параллельного соединения можно делать одну широкую для всех кобелей. Если розетки предназначены для больших нагрузок, то необходим именно этот способ монтажа;
— кольцевая схема соединения представляет собой подключение розеток с двух сторон, то есть на кольцо. Такой вид соединения увеличивает надежность, безопасность и экономичность электропроводки. Но в нашей стране этот метод практически не используется, хотя за рубежом он достаточно популярен;
— подключение розеток шлейфом (параллельно) делают с целью снижения затрат на кабель, но в этом случае снижается надежность и безопасность электропроводки. При таком варианте подключения нужно предусмотреть чтобы суммарная мощность нагрузок потребителей шлейфа розеток не превышала допустимый ток кабеля.
Подключение розеток шлейфом
Для соединений шлейфом нужно предусмотреть, чтобы суммарная мощность нагрузок шлейфа розеток не превышала допустимый ток кабеля. Здесь допустимая нагрузка на одну розетку ниже, чем у одиночной розетки с отдельной линией или розетки подключённой по радиальному способу.
Особенности установки розеток шлейфом
Подключение розеток шлейфом имеет свои плюсы и минусы. Минусом можно читать то, что при обрыве провода в группе, не будут работать последующие розетки. При меньшем числе розеток в группе надежность их повышается. Единственным плюсом можно считать экономию и простоту монтажа электропроводки.
Подключение розеток шлейфом без разрыва заземления методом пайки
Подключение розеток шлейфом по ПУЭ должно быть без разрыва проводника PE. Заземление подключается к клеммам розетки PE только ответвлением. Это связано с тем, что при обрыве проводника заземления розетка остается без защитного заземления. Мощность группы розеток не должно быть больше 3 квт и подключается к автомату 16 А. Если нагрузка группы превышает 3 квт, тогда необходимо к каждой розетке вести отдельную линию.
Порядок монтажа ответвлений в подрозетнике
Часто подключают группу розеток к одному трехжильного кабелю и соединяют их шлейфом, то есть параллельно. При параллельном соединении не соблюдается требование непрерывности защитного заземления. Соединение шлейфом двух проводников PE на одной клемме, снижает надежность контакта.
Шлейфом соединяют все три проводника в каждой розетке (фаза, ноль и заземление). Подключение шлейфом делается в случае небольших нагрузок потребителей и при нормальных условиях эксплуатации. Также используют шлейф при необходимости скорого добавления розеток.
Подключение розеток шлейфом без разрыва защитного заземления PE методом опрессовки
При соединении шлейфом, для увеличения надежности контакта, концы жил нужно выгибать под кольцо и пропаивать. Желательно чтобы на клемме была прямоугольная шайба, для плотности контакта. Однако правильное соединение проводника заземления PE должно быть без разрыва и иметь ответвление.
Концы провода заземления соединяют опрессовкой, с выводом ответвления. Гильза после опрессовки изолируется специальным колпачком. Такое соединение заземления делают для каждой розетки в подрозетнике. Опрессовка считается самым надежным соединением и обеспечивает непрерывность провода заземления.
Ответвление снижает нагрузку на клемму. Некоторые специалисты рекомендуют использовать соединение с ответвлением и опрессовкой, не только для заземления, но и для фазного и нулевого проводника. Места для укладки ответвлений и опрессовки в современных подрозетниках достаточно. Делают соединение шлейфом при добавлении одной или двух розеток, с небольшими ремонтными работами.
Основные стандарты физической части монтажа розеток
Занимаясь установкой розетки нужно знать что подключить, куда, при чём тут электропроводка, чего нельзя делать своими руками, и чего нельзя делать никогда. Правильно? Извините, нет – неправильно! Несмотря на то, что розетка, прежде всего электротехническое изделие, именно физика монтажа и крепления этого оконечного изделия очень важна.
Давайте (пока без электричества) посмотрим, какие ошибки могут подстерегать в этом нехитром, но очень хорошо детализированном рабочем процессе:
- Основным крепёжным элементом розетки является несущая рамка. Это металлический квадрат, на котором смонтирована начинка;
- Фиксация в стене осуществляется за счёт распорных скоб (внутри розетки) истопорных шурупов , которыми рамка и подрозетник соединены в единое целое;
- Подрозетник при этом надёжно закреплён в стене.
Какие основные ошибки допускают начинающие электрики, выполняя задачу, как правильно подключить розетку? Вы правы, они начинают с проблемы как подключить провода к розетке, что иногда приводит к большим проблемам с уборкой.
Что произошло в этом случае? Всё просто. Розетка была не закреплена, после того как вилка миксера, где мололось мясо для каши псу, была выдернута, вместе с вилкой выдернулась розетка. Это привело к и к катаклизму. Розетка упала в чашу миксера, что и привело к таким последствиям. Фен, метла, массажёр и пиво на полу не экспонаты. Семья собиралась в баню, когда взорвалась чаша миксера, произведя все эти разрушения.
Розетка выгорела, электропроводка тоже, это вызвало проблемы на связанной с ней цепи. Как решать неразрешимые проблемы в электросети мы . Хорошо то, что никто не пострадал. Так эта розетка выглядит сейчас . Очевидно, что это муляж.
Перед тем как подсоединить провода к розетке убедитесь, что Вы точно поняли, как её надежно закрепить в подрозетник!
Перед тем как заняться электропроводкой убедитесь, что подрозетник надёжно установлен в стене, что распорные скобы зафиксируют внутреннюю часть розетки, и что стопорные шурупы позволят закрепить рамку. Иначе выдергивая вилку, Вы рискуете вместе с ней выдернуть и розетку из стены
, а последствия Вы уже увидели.
Думая как выбрать правильный шуруп фиксатор, отдайте предпочтение более длинному и тонкому шурупу. Толстый может разрушить пластиковый стакан подрозетника, отчего никакой фиксации не будет.
Виды электропроводок
Параллельное подключение трех розеток к одному проводу
Прежде чем разобраться с тем, как соединяются три розетки от одного провода, желательно ознакомиться с существующими видами прокладки электрических цепей. В соответствии с правилами их обустройства, прописанными в ПУЭ, современные электропроводки имеют два исполнения: закрытое и открытое. В первом случае жгут с проводами, по которому подается напряжение, прокладывается скрыто. Для него в стенах и потолке проделываются специальные выемки (штробы), в которые укладывается кабель. Преимущества скрытой прокладки:
- Надежная защита от механических повреждений.
- Безопасность эксплуатации электропроводки.
- Отсутствие наружных проводов, ухудшающих эстетичность комнат и других помещений.
Недостаток состоит в сложности доступа к кабелю при необходимости его восстановления или полной замены, ремонт потребует больших трудовых затрат.
При открытом способе прокладка ведется по поверхности стен и потолка. Жгуты в этом случае размещаются в специальных коробах (кабельных каналах) или в гофре. С их помощью удается скрыть проводящие жилы, которые остаются, тем не менее, доступными для контроля и ремонта.
Преимущества этого способа прокладки:
- Простота обслуживания и восстановления.
- Доступность при необходимости подключения промежуточной розетки.
- Возможность обустройства электропроводки в стиле «ретро».
Недостаток этого приема – потребность в отведении специальных участков стен под прокладку кабельных каналов или гофры, не заставляя эти зоны мебелью. Для устранения этого неудобства жгуты прокладывают в специальных нишах, имеющихся в пластиковых плинтусах.
Как выбрать розетку
Существует множество видов розеток, отличающихся между собой по конструкции и по предназначению.
Конструкция и предназначение розеток
Для использования в квартирах и частных домах рекомендуется использовать несколько видов:
- Простая без заземления (Тип С 1а) Подходит для работы простых приборов, в рабочем режиме выдерживает напряжение до 250 Вт при постоянном токе 10А либо при переменном до 16А
- С двумя контактами по бокам для заземления (Тип С 2а) Подходит для подключения нагревательных колонок, котлов, стиральных машин, микроволновых печей, насосов и другой бытовой техники. Параметры мощности сравнимы с предыдущими
- Оснащёные заземлением штифтового формата (Тип С 3а) Подойдёт для подключения более мощных электробытовых приборов. Характеристики — такие же, как у С2а
- Тип С5 — розетки старого образца, выдерживающие всего 6А
- Евророзетки с выступающим корпусом и широко расположенными отверстиями под вилку. (Тип С 6) подходят для устройств с такими же вилками.
Выбираем розетку по способу монтажа
По способу монтажа различают розетки наружной и внутренней фиксации. Часто точку питания выполняют в виде двойника или блока, состоящего из нескольких розеток. Наружная – часто используется в старых домах, ретро интерьерах. В целях безопасности прокладывается под металлическими трубами, чтобы исключить возможность соприкосновения проводки с поверхностью стены. Предусматривает проведение дополнительных слесарных работы. Чтобы не нарушить визуальное восприятие ретро стиля, на одной диэлектрической подложке можно установить дополнительную розетку рядом с основной.

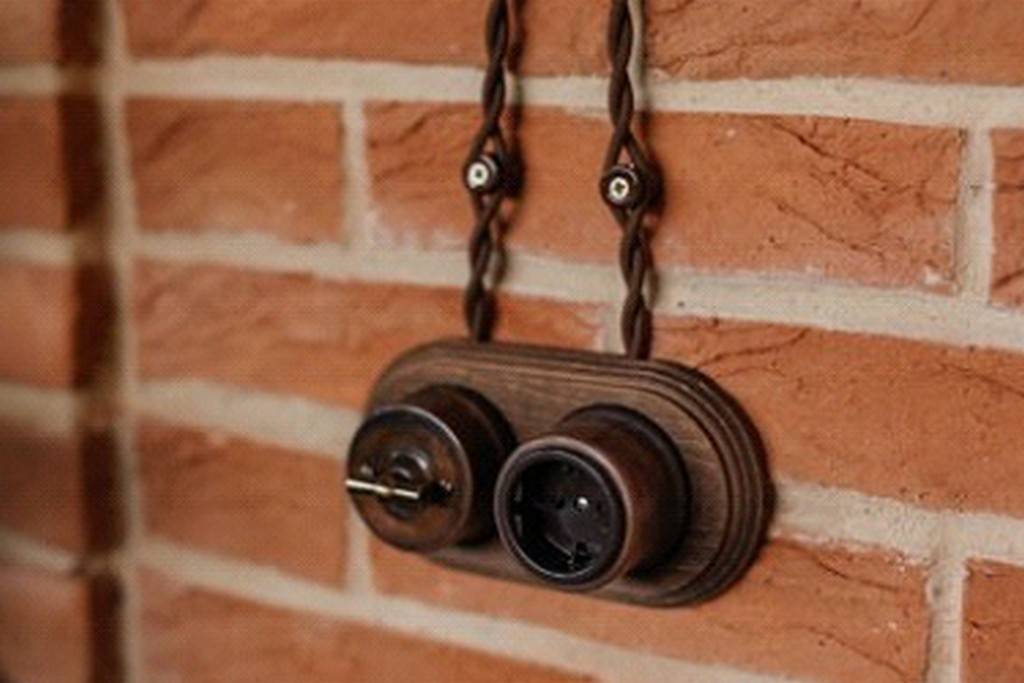

Розетки наружной фиксации с проводкой открытого типа часто используются в ретро-интерьерах
Выбирают розетку согласно стилю, спрятав провода за крышкой, чтобы не нарушить общую картину. При использовании скрытой розетки вся проводка оказывается скрытой внутри стены – кабель укладывается в специальные канавки – штробы, а розетка с подрозетником монтируется в специально высверленную для этого выемку.
Выводы и полезное видео по теме
Видео #1. Руководство по применению шлейфового способа:
Видео #2. Подробное ознакомление с одним из безопасных вариантов подключения розеток:
При условии того, что количество затрачиваемой на бытовые потребности электроэнергии с каждым годом только увеличивается, а потому требования к надежности розеток непременно будут возрастать, предпочесть все же следует параллельную схему электромонтажа. Особенно, если речь идет о серьезных энергопотребителях.
Для питания светильников, электрических будильников и подобных приборов подойдет вариант подключения шлейфом.
Появились вопросы по теме статьи, обнаружили недочеты в изложенной информации, есть желание поделиться опытом в самостоятельном электромонтаже? Пожалуйста, напишите комментарий в расположенном ниже блоке.
