Пресс-клещи для металлопластиковых труб: как выбрать + инструктаж по использованию

Работа с инструментом

Меры предосторожности при использовании пресс-оборудования

Собираясь использовать пресс-инструмент для металлопластиковых труб, обязательно изучите инструкцию по эксплуатации. Ну и, элементарно, не пользуйтесь агрегатом в помещениях с высокой влажностью и следите за тем, чтобы конечности и одежда не попадали внутрь работающего механизма.

Инструкция по опрессовке

В случае, когда опрессовка металлопластиковых труб производится с применением пресс-клещей и фитингов, инструкция по применению оборудования следующая:

Схема процесса монтажа металлопластиковых труб

1. с торца трубы уберите внутреннюю фаску; чтобы компенсировать деформацию, возьмите калибратор;
2. поместите на трубу, подлежащую соединению, обжимную муфту;
3. штуцер с уплотнительными резиновыми кольцами вставьте в торец трубы; так как штуцер является металлическим соединительным элементом, для предотвращения электрокоррозии  используйте диэлектрическую прокладку в той части, где труба совмещается с ним;
4. далее примените электрический пресс для металлопластиковых труб или любой другой вид оборудования, с помощью которого происходит обжим частей трубопровода.

Обжим муфты производится единожды, в противном случае надежность соединения металлопластиковых труб будет неудовлетворительной. Давление жидкости в местах соединения должно составлять максимум 10 бар.

Чтобы проверить, насколько качественно проведенаопрессовка, осмотрите место соединения – оно должно представлять собой 2 непрерывные, равномерные металлические полосы.

Второй способ проверить качество: вкладыш от клещей должен смыкаться полностью

Ознакомится с процессом использования пресс-клещей более подробно поможет видео, представленное ниже.

При монтаже металлопластикового трубопровода более долговечным считается такой способ, при котором соединение труб происходит посредством не компрессионных, а пресс-фитингов. Этот метод подходит и тогда, когда трубы в дальнейшем заделываются в пол или стены.

Малогабаритный пресс для металлопластиковых труб Valtec станет отличным решением для совместной покупки

Сдерживающим фактором в данном случае является необходимость использования относительно дорогого монтажного инструмента, который впоследствии может больше никогда не пригодиться. Однако и здесь есть как минимум два выхода:

1. взять электропресс напрокат;
2. приобрести инструмент, сложившись с несколькими знакомыми, которые также планируют проводить подобные работы.

Как выполняется опрессовка ручным прибором

Процесс обжима металлопластиковой трубы ручными пресс-клещами не сложен, но требует внимания и аккуратности. Для работы нужна пустая ровная поверхность, позволяющая расположить отрезок трубы, соединительные фитинги и сам инструмент.

Для корректной работы с пресс-клещами необходимы соответствующие условия, а именно просторная ровная поверхность и хорошее освещение. На удобно обустроенном месте совершить обжим и правильно установить фитинг сможет даже новичок, не имеющий большого ремонтно-монтажного опыта

Когда все необходимое подготовлено, пресс-клещи кладут на стол и раздвигают рукоятки в стороны на 180 градусов. От агрегата отсоединяют верхний элемент обоймы и вставляют в него верхнюю часть пресс-вкладыша, соответствующего размеру сечения трубы, которую в данный момент обрабатывают. Нижнюю половинку помещают в нижнюю часть обоймы, оставшуюся пустой, и защелкивают инструмент.

Обжать фитинг пресс-клещами можно только один раз. Вторая обработка категорически недопустима, поэтому к каждому действию стоит отнестись ответственно

Из трубы и фитинга составляют совместный узел и вкладывают конструкцию в пресс-клещи, внимательно следя, чтобы фитинговая гильза находилась внутри пресс-вкладыша.

Очень важно для качественного обжима использовать насадки, четко соответствующие диаметру сечения трубы. Иначе прибор деформирует фитинг и деталь придется менять на новую. После корректного размещения в приборе комплекта из трубы и фитинга ручки сводят вместе до упора и осуществляют обжим

После операции на металле должны образоваться два идентичных дугообразных изгиба и две хорошо просматривающиеся кольцевые полосы. А итогом станет четко и прочно установленный и закрепленный фитинг, который будет практически невозможно удалить подручным рабочим инструментом

После корректного размещения в приборе комплекта из трубы и фитинга ручки сводят вместе до упора и осуществляют обжим. После операции на металле должны образоваться два идентичных дугообразных изгиба и две хорошо просматривающиеся кольцевые полосы. А итогом станет четко и прочно установленный и закрепленный фитинг, который будет практически невозможно удалить подручным рабочим инструментом.

Установка фитинга должна осуществляться очень внимательно, тщательно и без спешки. Ни в коем случае нельзя допускать возникновение смещения. Даже 5 миллиметров станут критичными для трубопроводной системы и в будущем приведут к нарушению целостности

Определить неверно выполненную работу можно по шатающейся, нечетко закрепленной гайке, по наличию видимого между металлопластиковой трубой и гайкой проема шириной более 1 миллиметра и по неплотной затяжке гайки. Если такие погрешности обнаружены, фитинг придется вырезать из трубы и повторно установить на его место новый.

Возможности современных пресс клещей

В области монтажа отопительных систем полимерные трубопроводы из сшитого полиэтилена РЕХ, полипропилена РР с дополнительными оболочками из алюминия Al (стекловолокна в РР) давно вытеснили стальные трубы из применения в данной сфере.

Однако металл вернулся в системы отопления в другой форме и в настоящее время тонкостенные трубы из оцинкованной стали, нержавейки и меди вытесняют пластик на европейском рынке благодаря ряду существенных преимуществ.

В первую очередь металлические трубопроводы экологичны, не подвержены значительному линейному расширению, кислородонепроницаемы и имеют значительный срок службы, а благодаря новейшим технологиям легки в монтаже.

Для их состыковки не требуется сварка и резьба, достаточно пресс-клещей со специальными насадками.

Рис. 4 Разновидности пресс-губок

Стоит отметить, что современный инструмент для пресс фитингов выпускают многофункциональных моделей со сменными обжимными губками или головками, рассчитанными на работу с различными видами трубных материалов. В комплектации типовых клещей могут присутствовать стандартизированные насадки с разным профильным сечением сменных пресс-губок, буквенные обозначения которых расшифровываются следующим образом:

• ТН – обжимка для труб из металлопласта PEX-Al-PEX типовых наружных диаметров 16, 20, 26 (25) и 32 мм.
• U – профиль для работы с металлопластом PEX-Al-PEX, некоторые пользователи используют насадку для опрессовки медных трубопроводов в случае отсутствия в комплекте специальных губок V профиля. Рассчитаны на обжим труб окружностью 16, 20, 25, 32 мм.
• V – насадка для обжимания медных и из нержавеющей стали труб европейского производства размерами 15, 18, 22 и 28 мм.
• М – профиль для обжимания трубок из меди и нержавейки китайского, южнокорейского, европейского производства окружностью 12, 15, 18, 22 и 28 мм.
• VUS – обжимка для прессования труб, произведенных в США и Канаде размерами 1/2, 3/4 и 1 дюйм.
• VAU – профиль для труб из меди и нержавейки австралийского производства диаметрами 20 и 25 мм.

Выше были приведены разновидности и типоразмеры сменных губок для современного высококачественного ручного и гидравлического инструмента.

Рис. 5 Внешний вид пресс-губок для гидроклещей

Особенности проведения опрессовки своими руками

Опрессовать водяной теплый пол, сделанный своими руками, можно гидравлическим или пневматическим способом.

1. Подготовка с учетом типа покрытия. Для бетонной стяжки опрессовку производят перед заливкой. При наличии полистирольной или деревянной поверхности – но закрытия теплотрассы фанерой или ГКЛ.
2. Тестирование коммуникаций. Все контуры обогрева подключаются к распределительному коллектору и проверяются по отдельности. Участки заполняются водой, пока воздух не будет вытеснен полностью. Для регулировки используются вентили обратки и подачи.
3. Холодное испытание металлопластиковых коммуникаций. Ее можно сделать холодным теплоносителем с давлением 6 бар и выдержать систему 24 часа. Если давление не повысилось, магистраль исправна.
4. Проверка полиэтиленовых труб. Систему нагружают давлением, в 2 раза больше стандартного, но не меньше 6 бар. Через 30 минут показатель восстанавливается. Операция проводится трижды, потом давление приводится в опрессовочный режим и оставляется на 24 часа. Если показатель упал менее, чем на 1,5 бара, система исправна.

Дополнительное тестирование выполняется посредством нагнетания давления теплоносителя, находящегося под температурой 81-86 градусов на протяжении 30 минут. В это время осматриваются фитинги, если они ослабли – подтягиваются.

Пример разводки системы водоснабжения

Схема разводки условно разделяется на два варианта – тройниковая или последовательная и коллекторная.

Последовательная (тройниковая) схема

Схема состоит из центральной трубы, подключающая потребители холодной водопроводной воды. Параллельно монтируют таким же методом подачу горячей воды. Основная труба имеет наибольший диаметр, поскольку выполняет функцию коллектора. Соединение производится тройниками поэтому и название – тройниковое.

Принцип прост, обеспечивает организацию водоснабжения в квартирах. Преимущество – незначительное количество применяемых труб. Недостатки – подходит система для небольших квартир, поскольку чем длиннее система, тем меньше напор воды будет в конце или вверху трубопровода. Проблемы с тройниковой системой возникают и в том случае, когда случается поломка крана или бачка, поскольку на момент замены сантехники перекрывают воду полностью по всей квартире.

Места подключений в тройниковой системе спрятаны под декоративной отделкой без доступа к системе. При возникновении протечки определить ее место будет сложно. Часто для ремонта демонтируют перестенки, ломают панели.

Коллекторная схема

Эта схема лучший вариант для больших современных квартир с большим количеством сантехники. Особенность варианта — наличие коллектора, при котором вода из центрального стояка подается на коллектор, а уже потом к потребителю. Подключение потребителя осуществляется отдельно. Преимущества:

1. Равномерное распределение воды, при котором количество подключенных приборов не уменьшают давление в трубе, а протяженность не влияет на работу сантехники.
2. Возможность при поломке сантехнического прибора отключить только его, а не все вместе.
3. Персонализация характеристик водопроводной системы для определенного устройства. Для этого происходит установка фильтров, редукторов.
4. Поток воды регулируется при необходимости в большую или меньшую сторону.

Недостатки:

Между коллектором и центральным стояком ставят водопроводные трубы с запорным краном. Это необходимо для перекрытия подачи воды при необходимости. В зависимости от задач, на отрезке водопровода устанавливают фильтры грубой очистки, блок аварийной защиты. На больших пространствах применяют комбинацию коллекторной и тройниковой разводки.

После установки коллектора от него подводят трубы к сантехническому прибору по отдельности: к горячей или холодной воде. Дополнительно ставят фильтры, редукторы, а между коллектором и сантехнической точкой ставится запорная арматура для перекрытия воды отдельного объекта.

Ремонт или частичная замена металлопластиковых труб своими руками – простая задача при соблюдении требований монтажа и крепления такого материала. Устроенный трубопровод легко демонтировать, не нужно окрашивать. Трубы легкие и пластичные, не поддаются коррозии, долговечные. Стоит только определиться с безопасным вариантом монтажа.

Обзор самых хороших пресс – клещей для обжима металлопластиковых труб

Valtec с насадками 16-20-26-32

Качественная модель радиального типа, которая используется при ручном обжатии, опрессовке пресс – фитингов разнообразных трубопроводов, при прокладке которых применялись трубы, изготовленные из меди и полимеров. Этот аппарат можно использовать для обработки тонкостенных трубопроводов, изготовленных из нержавейки.

Усилия для обжатия труб, прежде всего, зависят от показателей длины рукояток устройства и могут быть отрегулированы благодаря механизму пресс – головки. Стоит отметить, что пресс – головка способна проворачиваться по отношению к рукояти устройства на 360 градусов. Общий вес этой модели пресса (без учета веса используемых насадок), составляет 3,1 кг. Профиль насадок, которые идут в комплекте с устройством – ТН. Прибор изготовлен из инструментальной стали. Страна – производитель Италия.

Valtec с насадками 16-20-26-32

Достоинства:

• Универсальность;
• Небольшой вес;
• Пресс – головка проворачивается на 360 градусов;
• Длинные ручки;
• Удобны в работе.

Недостатки:

JT – 1626B

Надежная модель радиальных клещей TIM, которой можно выполнять ручное обжатие пресс – фитингов трубопроводов. Прекрасно подходит для работы с трубами, сделанных из меди, полимеров, а также металлополимеров. Кроме того, это устройство может использоваться для обжатия тонкостенных труб, сделанных из нержавейки.

Приложенные усилия для обжатия напрямую зависят от такого показателя как длина телескопической рукояти этого устройства. Усилие может регулироваться при помощи механизма так называемой пресс – головки, которая способна проворачиваться по отношению к установленным рукояткам на 360 градусов. Эта модель укомплектована насадками (профиль ТН) которые подходят для проведения монтажных работ пресс – фитингов (диаметр 16, 20, 26 мм).

Ход поршня равен 16 мм. Показатель номинального усилия обжима составляет 4 т. Диапазон приемлемой  рабочей температуры варьируется в пределах от -20 до +40 градусов по Цельсию. Необходимое для опрессовки время составляет не более 15 секунд. Тип используемых матриц – ТН.

JT – 1626B

Достоинства:

• Качество опрессовки;
• Универсальность использования;
• Возможность регулирования усилия обжатия;
• Быстрое время опрессовки.

Недостатки:

Оборудование для опрессовки

1. Силового блока.
2. Насоса, создающего требуемое давление.
3. Испытательных материалов.
4. Измерительных приборов и инструмента.

Гидротестирование труб можно производить водой или маслом (последнее характерно для промышленных трубопроводов).  Гидравлическая силовая установка обеспечивает заливку масла в систему. Силовой блок представляет собой насос, который подает масло в систему до создания и поддержания там необходимого значения испытательного давления.

Материалы для испытания включают датчики, коллектор, клапаны и глухие фланцы.

Систему трубопроводов подключают к силовой установке. Линию нагнетания тройником через шланги соединяют с линией возврата и слива. Обратные клапаны должны быть взаимозаменяемы с шаровыми клапанами, которые используются при обычном функционировании испытываемой магистрали.

Инструмент для опрессовки – виды и особенности работы

Рассмотрим, чем могут отличаться приспособления и как производится рабочий процесс

Важно использовать только качественный инструмент и соблюдать технологию, это гарантирует отличный результат

Типы пресс-клещей

На фото: ручной инструмент – отличное решение для домашнего использования

Самый простой и широко распространенный вариант – ручные пресс-клещи для металлопластиковых труб.

Рассмотрим основные особенности данного типа приспособлений:

Простота конструкции обеспечивает ее надежность и долговечность, нет множества мелких элементов, которые могут сломаться в самый неподходящий момент

Достаточно демократичная стоимость, что также немаловажно, если объемы работ небольшие и лишние затраты нежелательны. Весьма широкий размерный ряд, хотя лучше всего приобрести клещи обжимные для металлопластиковых труб со сменными насадками. Это гарантирует универсальность инструмента, так как для работы с трубами разных диаметров нужно всего лишь сменить насадку

Это гарантирует универсальность инструмента, так как для работы с трубами разных диаметров нужно всего лишь сменить насадку.

Наличие комплекта сменных насадок – немаловажное преимущество при выборе инструмента

Гидравлические и электромеханические клещи для обжима металлопластиковых труб отличаются более высокой производительностью, поэтому их чаще всего выбирают профессионалы. (См. также статью Канализационные трубы: особенности.)

Они имеют свои особенности:

Более легкий процесс монтажа, так как обжим производится не за счет собственного усилия

Скорость проведения работ намного выше, что немаловажно при больших объемах работ. Наличие систем, улучшающих качество работ: OPS – увеличивает усилие при опрессовке, APS– регулирует силу в зависимости от диаметра трубы, APC – производит контроль работы, пресс не раскроется до тех пор, пока обжим не будет завершен. Профессиональный инструмент отличается производительностью

Профессиональный инструмент отличается производительностью

Как производится работа

Процесс монтажа достаточно прост, тем не менее, важно провести качественную подготовку, чтобы результат был отличным:

Торец трубы обрабатывается, с него снимается внутренняя фаска. При резке трубы чаще всего ее форма нарушается, поэтому используется калибратор для придания торцу идеальной окружности

Это очень важно, и игнорировать это требование ни в коем случае не стоит. Далее на торец аккуратно одевается обжимная муфта. Затем в трубу вставляется специальный штуцер с уплотнительными элементами

Для предотвращения соприкосновения торца трубы со штуцером ставится специальная диэлектрическая прокладка. После на клещи устанавливается вкладыш нужного размера, делается это очень просто, и если возникнут вопросы, то в инструкции все разъяснено просто и доходчиво. Далее клещи для труб устанавливаются на муфту, и производится опрессовка точки соединения

Затем в трубу вставляется специальный штуцер с уплотнительными элементами. Для предотвращения соприкосновения торца трубы со штуцером ставится специальная диэлектрическая прокладка. После на клещи устанавливается вкладыш нужного размера, делается это очень просто, и если возникнут вопросы, то в инструкции все разъяснено просто и доходчиво. Далее клещи для труб устанавливаются на муфту, и производится опрессовка точки соединения.

Важно правильно расположить зажимные губки на фитинге

Для чего используется этот инструмент?

Соединяют металлопластиковые трубы с помощью специальных деталей-фитингов, которые можно разделить на два вида:

Резьбовые. Использование такой детали предполагает соединение трубы путем ее сдавливания разрезным кольцом с затягивающей гайкой. Существенным недостатком такого узла считается высокая возможность возникновения ошибки при монтаже и необходимость последующего обслуживания и контроля. Поскольку затяжка обжимных гаек по прошествии времени может ослабевать и тогда появляются подтекания.

Пресс-фитинги.

• Конструкции, представляющие собой корпус со штуцером и уплотнительными кольцами, изолирующее кольцо и обжимную гильзу. Деталь надевается на трубу и плотно прижимается, обеспечивая надежное соединение.

Установить пресс-фитинг можно только с помощью специального инструмента

Монтаж пресс-фитинга осуществляется только с помощью специального инструмента, который называется обжимные клещи для металлопластиковых труб.

Специалисты утверждают, что соединения, выполненные при помощи пресс-фитинга гораздо более надежные и долговечные, чем любые другие. В частности пресс-соединения:

• допускают последующую заливку в бетон или скрытую прокладку;
• неразъемные, соответственно не потребуют дальнейшего обслуживания и контроля;
• выдерживают рабочее давление до 10 Бар;
• предполагают легкий и быстрый монтаж;
• гарантируют механическую прочность и долговечность соединения в течение минимум 50 лет.

Правила монтажа: секреты специалистов

Сборка металлопластиковых труб на пресс-соединениях не представляет технологической сложности. Перед началом работы следует очистить место от мусора и пыли.

Для работы понадобятся инструменты:

• Труборез. Для металлопластикового материала это оптимальный вариант. При разрезании такой трубы ножовкой по металлу вы не встретите особых трудностей, но срез получится непригодным для монтажа. вам потребуется дополнительно снять фаску с обеих сторон среза, выровнять геометрию среза до правильного круга, убрать все заусеницы. При использовании трубореза вы получите срез нужного качества без дополнительной обработки.
• Если вы использовали ножовку или другие подручные приспособления для разрезания трубы, то вам понадобиться калибровщик. Этот инструмент выровняет окружность и снимет фаску.
• Пресс-щипцы (ручные) или пресс-машина электрическая. Для разовых работ на небольших размерах можно обойтись ручным инструментом.

Выполнение соединения с обжимной гильзой осуществляется по следующей схеме:

• на внешнюю часть трубы надевают пресс-гильзу;
• во внутрь вставляют штуцер, продвигая до упора;
• обжимают гильзу щипцами.

При использовании надвижной гильзы порядок работ такой:

• на внешнюю часть трубы надевают пресс-гильзу, отодвинув ее от края;
• расширителем увеличивают диаметр трубы, вставляют штуцер до упора (без расширения труба на штуцер детали с надвижной гильзой не налезет);
• специальными щипцами натягивают пресс-гильзу на трубу со штуцером, обжимают.

• отрезать трубу следует для каждого участка последовательно в ходе работ, это позволит не запутаться в готовых отрезках;
• обжим фитинга производят один раз, повтор этой операции приведет к порче детали;
• фаскосниматель можно заменить наждачной бумагой и острым ножом;

В летний период можно работы начинать сразу, независимо от того, где хранились приобретенные материалы. Зимой придется подождать несколько часов, чтобы материал прогрелся до комнатной температуры. Лучший выход – занести трубы, фитинги, инструмент предварительно вечером и оставить для прогрева и высыхания конденсата на ночь.

Полезные советы

Небольшая часть сантехнических магазинов предлагают для покупателей услугу – обжим труб фитингами, при условии, что есть информация о длине труб. В иных магазинах за скромную оплату можно воспользоваться инструментом напрокат. При этом не нужно обладать специальными навыками, чтобы выполнить весь перечень работ.

Кроме того, сэкономить можно, если сложиться на покупку инструмента для опрессовки с несколькими знакомыми. Такой подход несколько сохранит домашний бюджет. В таком случае каждый сможет воспользоваться инструментом в случае возникновения такой необходимости.

Секреты грамотного монтажа таких деталей

Установка деталей проходит очень быстро и достаточно просто. Для ее осуществления понадобится специальный инструмент, без которого обжатие фитинга невозможно.

Как подобрать пресс клещи?

Пресс клещи для фитингов – устройство, предназначенное для установки детали на трубу. Выпускаются ручные модели и более сложные гидравлические. Для самостоятельных работ вполне подойдет первый вариант, поскольку он наиболее прост в использовании и дешев. А по качеству соединения, выполненные с его помощью, не уступают тем, в процессе выполнения которых применялся профессиональный гидравлический инструмент.

При приобретении оборудования нужно учитывать, что оно предназначено для работы с определенным диаметром труб. Существуют модели, оборудованные специальными вкладышами, дающими возможность работать попеременно с трубами нескольких диаметров. Кроме того в продаже можно встретить усовершенствованные вариации инструмента. Они имеют особую маркировку:

• • OPS – устройство увеличивает приложенные к нему усилия путем использования фиксаторов ступенчатого типа.
  • APC – в ходе процесса осуществляется автоматический контроль за его качеством. Пресс не откроется, пока обжим не будет успешно завершен.

APS – прибор самостоятельно распределяет усилие, которое к нему прилагают, в зависимости от размеров фитинга.

Обжимные пресс клещи — необходимый для установки фитингов инструмент. Выпускаются ручные и гидравлические модели специального оборудования

На что обратить внимание при покупке соединителей

От качества деталей во многом зависит надежность соединения

При покупке пресс фитингов специалисты советуют обращать внимание на следующие моменты:

• Качество маркировки на корпусе. Компании, выпускающие качественные детали, не пользуются дешевыми пресс формами. Все символы на корпусе фитингов пропечатываются очень четко.
• Вес детали. Для производства качественных изделий применяется латунь, которая имеет достаточно большой вес. От слишком легкого фитинга лучше отказаться.
• Внешний вид элемента. Некачественные детали изготавливаются из тонкого металла, внешне напоминающего алюминий. Он не способен обеспечить качественное соединение.

Не стоит экономить на фитингах и пытаться купить их «задешево» в сомнительной торговой точке. В таком случае есть высокая вероятность последующей переделки всего трубопровода.

Монтажные секреты от специалистов

Начинаем работы с разрезания труб. Отмеряем необходимую длину и отрезаем элемент строго перпендикулярно. Лучше всего использовать для этих целей специальный инструмент – труборез. Следующий этап – обработка торца трубы. Внутрь детали вставляем калибр, выправляющий небольшую овальность, неизбежно образующуюся при резке. Снимаем внутреннюю фаску, используя для этого фаскосниматель. При его отсутствии можно проделать эту операцию обычным острым ножом, после чего зачистить поверхность наждачной шкуркой.

По окончании работ надеваем пресс фитинг на трубу, контролируя плотность его посадки через специальное отверстие. Существуют модели, у которых обжимная муфта не закреплена на фитинге. Для их монтажа выполняются такие операции. Надеваем обжимную муфту на трубу.  Внутрь элемента вставляем штуцер, на котором закреплены уплотнительные кольца. Чтобы защитить конструкцию от электрокоррозии на участке контакта металлической соединительной детали и металлопластиковой трубы устанавливаем диэлектрическую прокладку.

Для обжима любых моделей пресс фитингов используем подходящий по диаметру инструмент. Захватываем гильзу зажимом пресс клещей и сводим их ручки до упора. После снятия инструмента на фитинге должны остаться две кольцевые равномерные полосы, а металл должен быть изогнут дугообразно. Обжатие можно производить только однократно, никаких повторных операций быть не должно. Это ведет к порче соединения.

Установка пресс фитингов для металлопластиковых труб проходит в четыре основных этапа, которые представлены на рисунке

Пресс фитинги для металлопластика обеспечивают очень прочное долговечное соединение. Их широкий ассортимент позволяет выполнять трубопроводы самых разных конфигураций. Кроме того они очень просты в монтаже. Даже новичок сможет установить пресс фитинги. Для этого нужно терпение, аккуратность и, конечно же, внимательное изучение инструкций. Результат стараний обязательно порадует надежным в эксплуатации трубопроводом, выполненным своими руками.

Vtm.293.0.160032

Эти клещи производятся итальянской компанией Valtec, специализирующейся на изготовлении металлополимерных труб и инструмента для работы с ними. Рассматриваемая модель инструмента является универсальной. Ее можно применять для работы не только с металлопластиковыми и полимерными трубами, но и с изделиями из тонкой стали и меди.

Усилие влияющее на качество опрессовки регулируется за счет длины ручек. Головка также может подвергнуться настройке. Она способна вращаться на триста шестьдесят градусов относительно ручек.

Инструмент обладает массой равной 3,1 кг. В комплект оборудования входят насадки для работы с изделиями, имеющим диаметр от шестнадцати до тридцати двух миллиметров. Рассматриваемый инструмент идеально подходит для работы с продукцией компании Valtec.

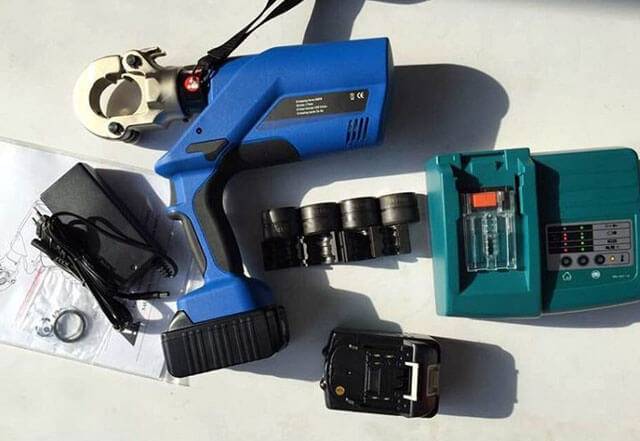

Оборудование с электрогидравликой

Модели прессов, функционирующие при помощи электрогидроприводов, отличаются наличием небольших размеров, незначительного веса, простотой использования и высокими показателями производительности. Их используют для обжима труб, имеющих диаметр до 110 миллиметров.

Пресс инструмент для труб, произведенных из металлопластика, различают по виду питания, которое бывает:

• сетевым;
• аккумуляторным;
• универсальным.

Сетевые модели работают от сети, аккумуляторные инструменты – от встроенных в них батарей. Что касается универсального оборудования, то оно способно работать в двух режимах.

Электрогидроприводные прессы оснащают универсальными головками съемного типа, которые предназначаются для конкретного сечения продукции из металлопластика. Инструменты, функционирующие от аккумулятора, рассчитаны на выполнение около 50 – 100 обжимов за один цикл зарядки.

Порядок монтажа

Преимущества и недостатки

Из преимуществ, во-первых, возможность скрытого монтажа (заливка в бетон при создании теплых водяных полов). Во-вторых, меньшее количество используемых труб и арматуры, а значит, и более низкая стоимость работ.

Недостаток всего один — при стыковке пресс-фитинга с трубой требуется создать значительное усилие (это возможно осуществить с помощью пресс-машины — гидравлической или ручной).

Это важно знать

• Фитинги и трубы разных производителей могут не подойти друг к другу.
• Комбинированные пресс-фитинги можно соединять с металлопластиковыми и стальними трубами.
• Пресс-фитинг более предпочтителен по надежности. Но если протечка по каким-либо причинам все же возникнет, проблемный участок нужно вырезать и заменить, так как данное соединение является неразборным.
• Обычная муфта состоит из корпуса, зажимной гайки, цанги, упорного кольца и уплотнителя.
• Муфты разных производителей отличаются не только ценой. У муфт европейского производства более высокая точность размеров и лучше подгон деталей. Качество сырья (пластика и резиновых уплотнителей) влияет на долговечность изделий. А особая форма уплотнительного кольца профессиональных муфт обеспечивает более надежное соединение и отсутствие протекания.

Осуществить монтаж сложных схем разведения можно разными способами, но фитинги для металлопластиковых труб под пресс не требуют дальнейшего обслуживания, в отличие от компрессионных деталей, которые держатся на резьбовой гайке и нуждаются в периодической проверке.

Преимущества и недостатки

Пресс-фитинги уже зарекомендовали себя как надежные и прочные закрепители металлопластиковых конструкций.

Рассмотрим другие положительные стороны использования пресс-фитингов:

1. Работа системы не нуждается в контроле и дополнительном обслуживании. Можно устанавливать скрытый трубопровод, либо же вовсе заливать систему цементом.
2. При колебаниях температур не возникает эффекта расширения труб. Благодаря этому, пресс-фитинги можно использовать для труб, подающих горячую воду.
3. Быстрый монтаж. Для того, чтобы установить такую систему, достаточно вооружиться специальными пресс-клещами. Особых навыков для установки не потребуется.
4. Нет необходимости в большом количестве арматуры. Прокладка трубопровода упрощается. Расход на материалы – уменьшается.

Помимо достоинств, однако, выделяют и некоторые недостатки пресс-фитингов:

1. «Одноразовость» системы. Такую конструкцию невозможно рассоединить. Если во время установки пресс-фитинг запрессован неправильно, единственное, что придется сделать – отсоединить его и выбросить.
2. Латунные изделия имеют свойство со временем покрываться малоприятной для глаза патиной и темнеть. Впрочем, пользователи советуют покрыть такую конструкцию никелем или хромом для придания декоративности.
3. Пресс-соединения из латуни рассчитаны в своей работе на давление в 16 атмосфер. Но в городских квартирах давление преимущественно варьируется в пределах 2-3 атмосфер.

Инструкция по прессованию труб из меди

Единственный инструмент, который потребуется для поведения процедуры прессования – пресс-клещи. Перед началом работ отрезки труб готовим по инструкции, изложенной выше.

Пошаговый инструктаж:

Напоминаем, что опрессовкой создается необслуживаемое соединение, которое служит до 30 лет и более. Готовый трубопровод можно укладывать в штробы, зашивать гипсокартоном или заливать стяжкой.

Существует ряд нюансов, знание которых помогает справиться с самостоятельной прессовкой медных фитингов, даже если вы занимаетесь этим впервые.

Производя обжим вручную, старайтесь не прилагать излишние усилия, чтобы не деформировать трубы.

Выбор фитингов зависит от множества причин, в том числе и от ваших навыков. Если умений недостаточно, то браться за горелку не стоит, а сделать обжимное или прессованное соединение по силам и новичкам.

Рекомендуем также прочесть другие наши статьи, где мы подробно рассмотрели виды медных труб:

1. Медные трубы для отопления.

2. Водопроводные трубы из меди.

Выводы и полезное видео по теме

Монтаж рассматриваемых фитингов не должен вызвать проблем. Однако нюансы при выполнении соединения ими металлопластиковых труб все же существуют. И прежде чем начинать работы, рекомендуем просмотреть нижеприведенные видеоинструкции, чтобы избежать ошибок новичков.

Сравнение обжимных компрессионных фитингов и пресс-фитингов:

Пошаговая инструкция по обжиму пресс-фитингов:

Обзор плюсов и минусов обжимных фитингов:

Производители металлопластиковых труб дают на свои изделия гарантию до полувека. Однако трубопроводная система из них работать все эти десятилетия будет исправно только при условии правильного монтажа фитингов. Не стоит скупиться. Для сборки трубопровода из металлопластика приобретать следует исключительно качественные соединительные детали.

Пресс-фитинги должны быть совместимы с монтируемыми трубами. Оптимальный вариант – это когда все комплектующие изготовлены одним производителем. Благо выбор их сейчас на рынке обширен, есть из кого выбирать.
